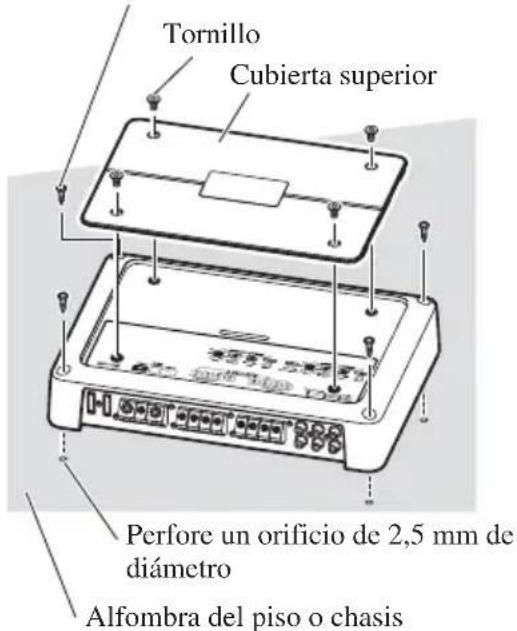

Recolocación de la cubierta superior ..... 13

Especificaciones 14

roducto

Muchas gracias por la adquisición de este producto PIONEER. Antes de tratar de operarlo, lea atentamente este manual.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

Visite nuestro sitio Web

Visítenos en el siguiente sitio:

http://www.pioneer.es

• R egistre su producto. Conservaremos los datos de su compra archivados para que pueda consultar esta información en caso de que deba efectuar un reclamo a la compañía de seguros por pérdida o robo.
• En nuestro sitio Web ofrecemos la información más reciente acerca de Pioneer Corporation.

En caso de desperfectos

Si esta unidad no funciona correctamente, póngase en contacto con su distribuidor o con el Centro de Servicio PIONEER autorizado más cercano.

PRECAUCION

• N o reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.
• Útilice la llave hexagonal suministrada para apretar los tornillos al fijar los hilos a los terminales. El uso de una llave hexagonal larga disponible comercialmente puede causar la aplicación de un par de apriete excesivo, resultando en daños a los terminales y hilos.

PRECAUCION

Diagrama A - Correcto

A lavoz + de - 8 ohmios A lavoz + de - 8 ohmios L+ R- Amplificador Pioneer

Modo de conexión en puente de 4 ohmios

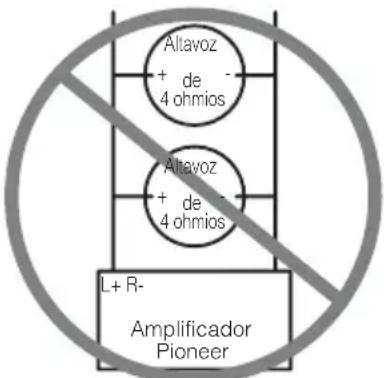

Diagrama B - Incorrecto

Altavoz + de - 4 ohmios Altavoz + de - 4 ohmios L+ R- Amplificador Pioneer

Modo de conexión en puente de 2 ohmios

NO instale o use el amplificador Pioneer mediante la conexión de los cables de las bocinas de 4 ohmios nominales (o menos) en paralelo para lograr un modo en puente de 2 ohmios (o menos) (Diagrama B).

Realizar un puente incorrecto podría resultar en un sobrecalentamiento y daño del amplificador, así como en un desprendimiento de humo del mismo. La superficie del amplificador podría también ponerse caliente al tacto y resultar en quemaduras ligeras.

Para instalar o usar adecuadamente el modo de puente para un amplificador de dos canales y lograr una carga de 4 Ω, conecte los cables de dos bocinas de 8 Ω en paralelo con Izquierdo + y Derecho – (Diagrama A), o use una sola bocina de 4 Ω. Para un amplificador de cuatro canales, siga el diagrama de la conexión de salida de la bocina para crear un puente como se muestra en la parte posterior del amplificador, y

conecte los cables de dos bocinas de 8 Ω en paralelo para lograr una carga de 4 Ω o use una sola bocina de 4 Ω por canal.

Si tiene preguntas o dudas, comuníquese con el distribuidor Pioneer autorizado en su localidad o llame al Servicio al Cliente de Pioneer.

ADVERTENCIA

• Se recomienda utilizar el cable de batería rojo especial y el cable de tierra [RD-228], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.
• N o toque en el amplificador con las manos mojadas. Caso contrario, usted puede llevar un choque eléctrico. Igualmente, no toque en el amplificador cuando esté mojado.
• Para seguridad del tráfico y para mantener condiciones de conducción seguras, mantenga el volumen suficientemente bajo de manera que aun se pueda escuchar el sonido del tráfico normal.
• V erifique las conexiones del suministro de energía y altavoces para ver si el fusible del cable de batería vendido separadamente o el fusible del amplificador se queman. Detecte la causa y solucione el problema, y reemplace el fusible con un otro del mismo tamaño y régimen.
• Para evitar mal funcionamiento del amplificador y altavoces, el circuito de protección cortará la alimentación al amplificador (el sonido se detendrá) cuando se produzca una situación anormal. En tal caso, apague el sistema y verifique la conexión de la alimentación y altavoces. Detecte la causa y resuelva el problema.
• C contacte a su distribuidor si no puede detectar la causa.
• Para evitar choques eléctricos o cortocircuitors durante la conexión e instalación, asegúrese de desconectar el terminal negativo (−) de la batería antes de proceder.
• C onfirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

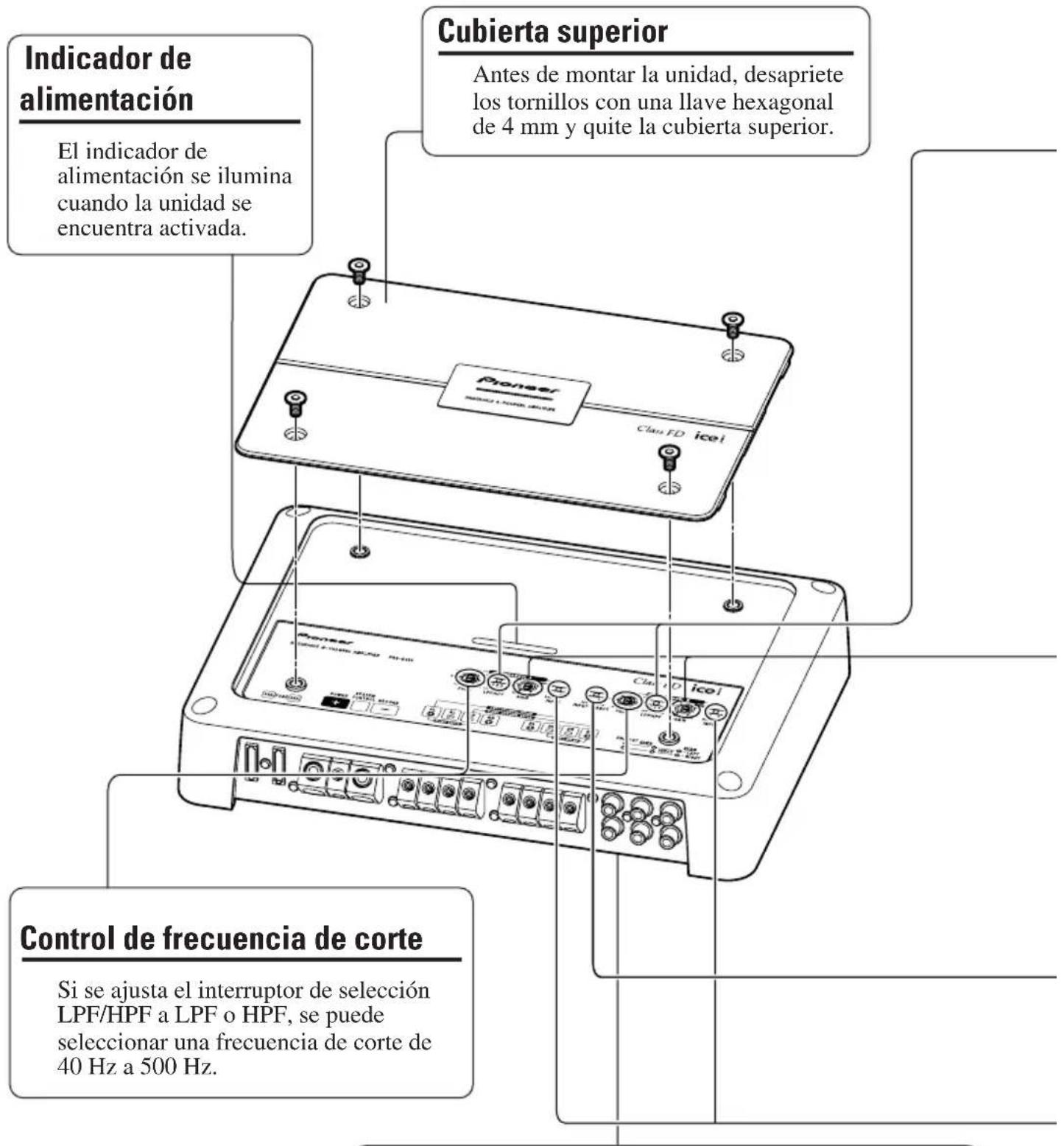

Ajuste de esta unidad

• U tilice un destornillador para ajustar el interruptor, si se requiere.

Indicador de alimentación El indicador de alimentación se ilumina cuando la unidad se encuentra activada. Cubierta superior Antes de montar la unidad, desapriete los tornillos con una llave hexagonal de 4 mm y quite la cubierta superior. Control de frecuencia de corte Si se ajusta el interruptor de selección LPF/HPF a LPF o HPF, se puede seleccionar una frecuencia de corte de 40 Hz a 500 Hz.

Interruptor BFC (Control de la frecuencia de batido)

El interruptor BFC se encuentra en la parte inferior de la unidad. Si se oye un batido durante la escucha de una transmisión MW/LW con el equipo estéreo de automóvil, cambie el interruptor BFC utilizando un destornillador pequeño.

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto)

Ajuste el interruptor de selección LPF/HPF de la manera siguiente, de acuerdo al tipo de altavoz que se encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:

Interruptor de Gama de frecuencia Tipo de Observaciones selección LPF/HPF de audio a ser generada altavoz

LPF (izquierda) * — 40 Hz a 500 Hz Altavoz de graves Conecte a un altavoz secundario de graves secundario.

OFF (central) Gama completa Gama completa

HPF (derecha) * 40 Hz a 500 Hz — Gama completa Utilice si desea cortar la

gama de frecuencia* muy baja debido a que no es necesaria para el altavoz que está usando.

* C consulte a “Control de frecuencia de corte”.

Control de ganancia

El ajuste de los controles de ganancia A y B le ayuda a igualar la salida del equipo estéreo para automóvil al amplificador Pioneer. Normalmente, ajuste los controles de ganancia a la posición NORMAL. Si la potencia de salida está baja aún cuando se aumenta el volumen del equipo estéreo del automóvil, gire esos controles a la derecha. Si se produce distorsión cuando se aumenta el volumen del equipo estéreo de automóvil, gire los controles a la izquierda.

• Si se usa solamente un enchufe de entrada, ajuste los controles de ganancia para las salidas de altavoz A y B a la misma posición.
• Cuando se usa un estéreo de automóvil equipado con RCA (salida estándar de 500 mV), ajuste a la posición NORMAL. Cuando use con un estéreo de automóvil Pioneer equipado con RCA con una salida máxima de 4 V o más, ajuste el nivel para adecuarse al nivel de salida del estéreo del automóvil.

Interruptor de selección de entrada

Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Interruptor de entrada

Es posible introducir desde la salida exterior de un equipo estéreo de automóvil (salida de altavoz de graves secundario) o desde la salida de altavoz de un equipo estéreo de automóvil. Cuando utilice una salida exterior (salida de altavoz de graves secundario), deslice el interruptor hacia la izquierda. Para las instrucciones de instalación, consulte la sección “Diagrama de conexión”. Cuando utilice una salida de altavoz, deslice el interruptor hacia la derecha. En este caso, es necesario utilizar el hilo de entrada de altavoz suministrado con el cable con conector RCA. Para los detalles, consulte la sección “Uso de la entrada de altavoz”.

Configuración apropiada de la ganancia

• Esta unidad está equipada con una función de protección para evitar el fallo de funcionamiento de la propia unidad y de los altavoces debido a una salida muy alta, uso inadecuado o conexión incorrecta.
• A 1 producir el sonido a un volumen alto, etc., esta función cortará la salida del sonido en algunos segundos. Sin embargo, esto no es un fallo de funcionamiento. Al bajar el volumen de la unidad principal, se restaurará la salida del volumen.
• S i se corta la salida del sonido, puede que se ajuste incorrectamente el control de ganancia de esta unidad. Para asegurar la salida continua del sonido al volumen aumentado de la unidad principal, ajuste el control de ganancia del amplificador a una posición adecuada de acuerdo con el nivel de salida máximo de la pre-salida de la unidad principal. No hay necesidad de disminuir el volumen de la unidad principal y se controla una salida muy alta.
• S i disminuye el volumen de la unidad principal y ajusta el control de ganancia del amplificador a una posición adecuada, pero todavía se corta el sonido de vez en cuando, póngase en contacto con la Estación de Servicio PIONEER autorizada más cercana.

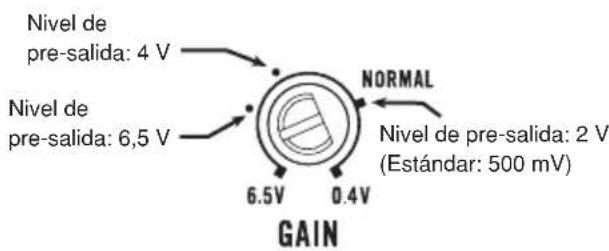

Control de ganancia de esta unidad

Nivel de pre-salida: 4 V Nivel de pre-salida: 6,5 V NORMAL Nivel de pre-salida: 2 V (Estándar: 500 mV) GAIN

- En la ilustración de arriba se muestra la ganancia ajustada a NORMAL.

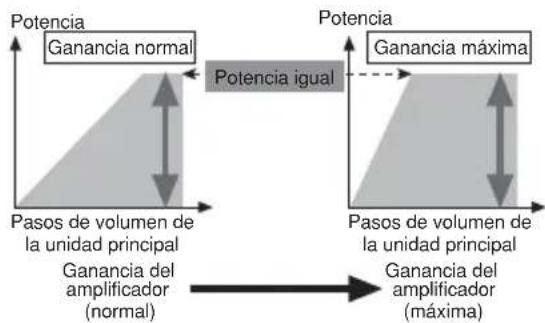

Relación entre la ganancia del amplificador y la potencia de salida de la unidad principal

- Si se eleva la ganancia del amplificador a un nivel inadecuado, solamente la distorsión aumenta, mientras la potencia aumenta solamente un poco.

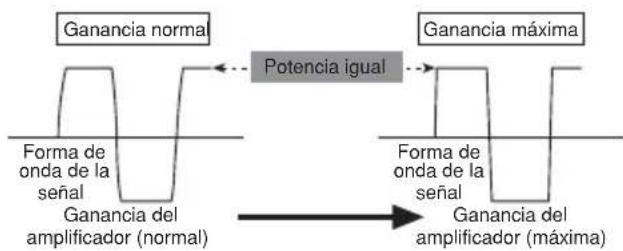

Forma de onda de la señal con la salida de volumen alto por el control de ganancia del amplificador

Ganancia normal Potencia igual Ganancia máxima Forma de onda de la señal Ganancia del amplificador (normal) Forma de onda de la señal Ganancia del amplificador (máxima)

- C cuando la salida alta de la forma de onda de señal está con distorsión, si se eleva la ganancia del amplificador, la potencia cambia solamente un poco.

PRECAUCION

• Q uite el terminal negativo (−) de la batería para evitar riesgo de cortocircuitos y daño a la unidad.
• A segure el alambrado con abrazaderas de cable o cinta adhesiva. Para proteger el alambrado, envuelva cinta adhesiva alrededor de ellos en donde contacta con partes metálicas.
• N o tienda cables por donde puedan calentarse, por ejemplo donde el calentador sople sobre ellos. Si la aislación se calienta, podría resultar dañada, resultando en cortocircuito a través de la carrocería del vehículo.

• A segúrese que los alambres no interfieran con partes móviles del vehículo como la palanca de cambios, el freno de mano o el mecanismo de deslizamiento de los asientos.

• N o corte ningún cable. De otra manera, el circuito de protección podría no funcionar cuando debiera.

• N unca alimente otro equipo cortando la aislación del cable de alimentación y conectándolo al cable. La capacidad de corriente del cable será excedida, causando sobrecalentamiento.
• N o reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION:

Para evitar daños y/o lesiones

• No conecte a tierra (masa) el cable del altavoz directamente ni conecte un cable negativo (−) a varios altavoces.
• Esta unidad es para vehículos con una batería de 12 voltios y terminal negativo a tierra. Antes de instalar en un vehículo de recreación, camión u ómnibus, verifique el voltaje de la batería.
• Si el sistema estereofónico del coche está funcionando por un largo período de tiempo mientras el motor permanece inactivo o en marcha al ralentí, la batería puede agotarse. Apague el estéreo de automóvil cuando el motor se encuentre funcionando en marcha al ralenté o permanece in activo.

• Si el cable del control remoto de sistema del amplificador se conecta al terminal de alimentación a través del interruptor de encendido (12 V de CC), el amplificador estará siempre activado cuando el encendido está activado, sin considerar de si el estéreo de automóvil se encuentra activado o desactivado. Debido a esto, la batería puede agotarse si deja el motor funcionando en marcha al ralentí o permanece inactivo.

• Los altavoces a ser conectados al amplificador deben estar conforme con las normas listadas debajo. Si no cumplen con las normas, pueden combustionar, emitir humos o dañarse. El impedimiento altavoz debe estar de 2 a 8 ohms, pero en caso de que dos canales y otros puentes contecten, el impedimiento de altavoz debe ester de 4 a 8 ohms.

• Instale y coloque el cable de batería vendido separadamente lo más alejado posible de los cables de los altavoces. Instale y coloque el cable de batería y cable de tierra vendidos separadamente, los cables de los altavoces, y el amplificador lo más alejados posible de la antena, cable de antena y sintonizador.

Canal de altavoces	Tipo de altavoz Alimentación
Cuatro canales	Altavoz de graves secundario Entrada nominal: 70 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 150 W mín.
Dos canales	Altavoz de graves secundario Entrada nominal: 200 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 600 W mín.
Salida de altavoz A	Altavoz de graves secundario Entrada nominal: 70 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 150 W mín.
Salida de altavoz B	Altavoz de graves secundario Entrada nominal: 200 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 600 W mín.

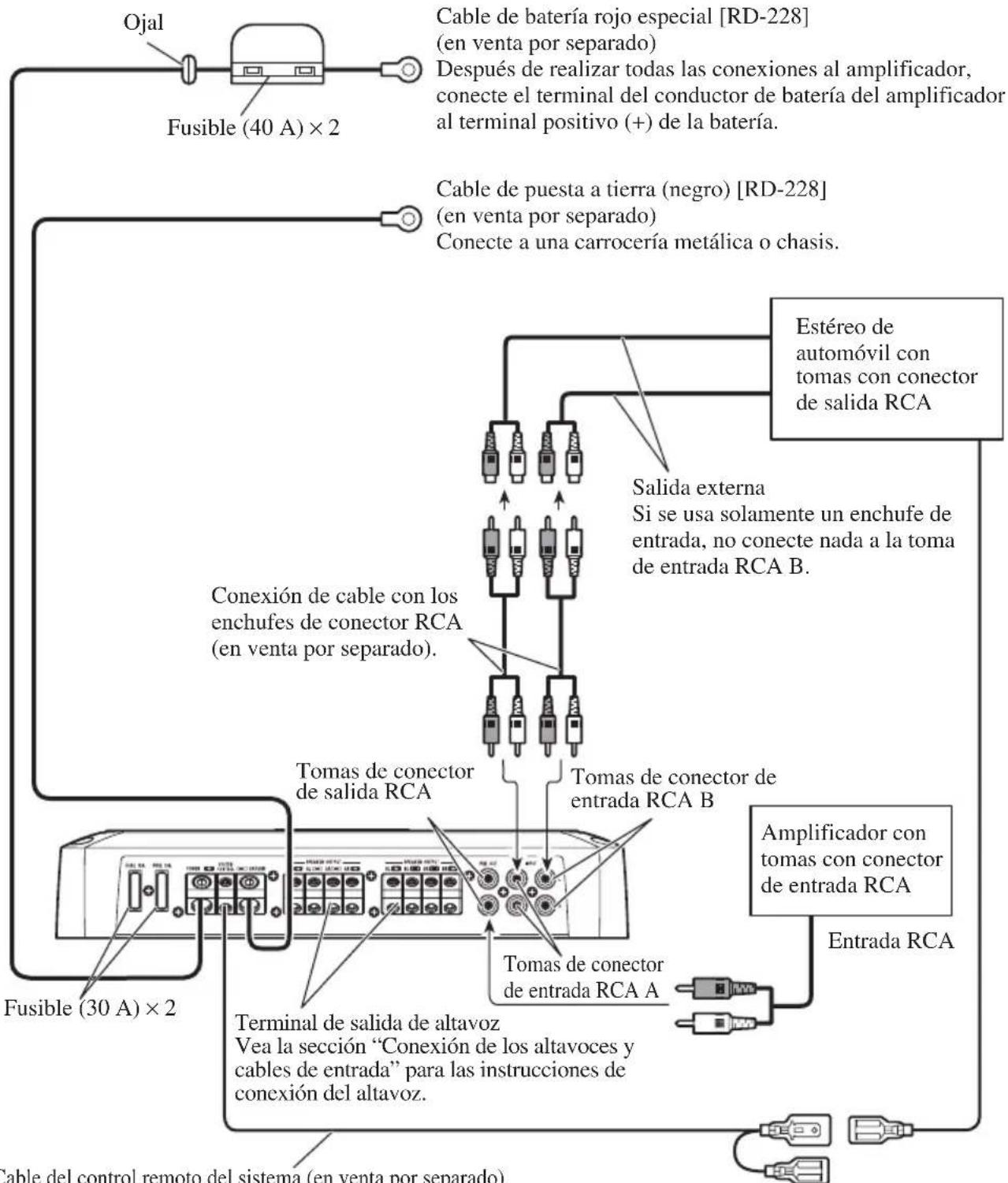

Diagrama de conexión

• Este diagrama muestra las conexiones utilizando la salida exterior (salida de altavoz de graves secundario). Deslice el interruptor de entrada hacia la izquierda (RCA).
• Cuando conecte con la salida de altavoz, las conexiones difieren de las indicadas en el diagrama. Para los detalles, consulte la sección “Uso de la entrada de altavoz”. En cualquier caso, se requiere ajustar el interruptor de entrada. Para los detalles, consulte la sección “Ajuste de esta unidad”.

Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto de sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra puede ser conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un terminal de control remoto del sistema, conecte el terminal macho al terminal de alimentación a través del interruptor de encendido.

Conexiones de terminales sin soldadura

• N o conecte un cable con un hilo expuesto a los terminales de alimentación de este amplificador (terminal POWER, terminal GND, terminal de control remoto de sistema). La desconexión o ruptura del hilo puede causar un incendio o cortocircuito.
• C omo el hilo se aflojará con el tiempo, se debe inspeccionar y apretarlo periódicamente como sea necesario.
• N o suelde o enlace los extremos de los conductores torcidos.
• A priete asegurándose de no fijar la vaina de aislamiento del hilo.
• U tilice la llave hexagonal suministrada para apretar y aflojar el tornillo de terminal del amplificador. Fije firmemente el hilo con lo tornillo de terminal. Sin embargo, como el apriete excesivo del tornillo de terminal del mando a distancia de sistema puede dañar el hilo, tenga cuidado en no apretar excesivamente, observando el estado del hilo cuando apriete.

Conexión del terminal de alimentación

• Se recomienda utilizar el cable de batería rojo especial y el cable de tierra [RD-228], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.
• A continuación se indica el tamaño recomendado para los cables (AWG: American Wire Gauge). El cable de batería y el cable de tierra deben ser del mismo tamaño.
• U tilice un hilo de 10 AWG a 20 AWG para el hilo de control remoto del sistema.

Tamaño del cable de batería y cable de puesta a tierra

Longitud del inferior a inferior a inferior a cable	4,5 m 7,2 m 11,4 m
Tamaño del cable	8 AWG 6 AWG 4 AWG

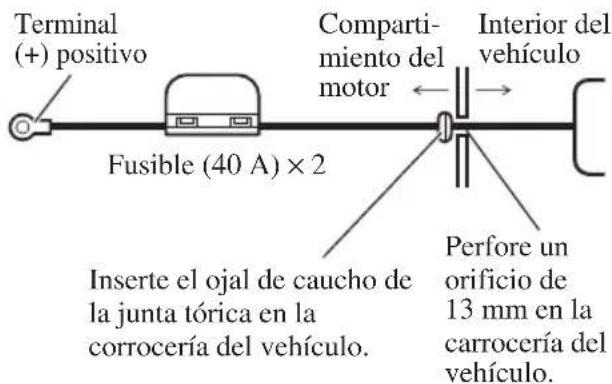

1. Pase el cable de batería desde el compartimiento del motor al interior del vehículo.

- L uego de hacer todas las otras conexiones al amplificador, conecte el terminal del conductor de batería del amplificador al terminal positivo (+) de la batería.

Terminal (+) positivo Fusible (40 A) × 2 Inserte el ojal de caucho de la junta tórica en la carrocería del vehículo. Compartimiento del motor Interior del vehículo Perfore un orificio de 13 mm en la carrocería del vehículo.

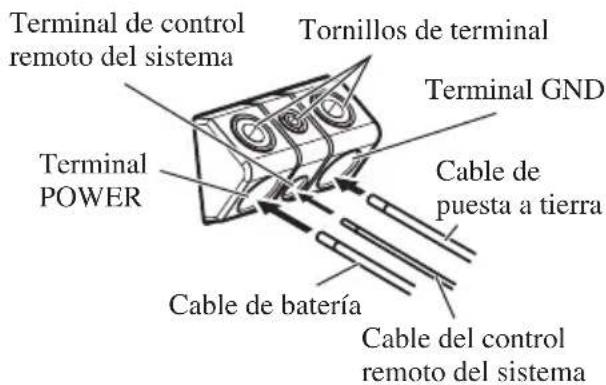

2. Conecte los cables al terminal.

- Fijar los cables firmemente utilizando los tornillos para terminales.

Terminal de control remoto del sistema Terminal POWER Tornillos de terminal Terminal GND Cable de puesta a tierra Cable de batería Cable del control remoto del sistema

ADVERTENCIA

Dejar de apretar firmemente el cable de puesta a tierra al terminal usando los tornillos para terminales podría causar el sobrecalentamiento del área de los terminales, así como podría causar daños y lesiones incluyendo pequeñas quemaduras.

Conexión del terminal de salida de altavoz

- U tilice un hilo de 10 AWG a 16 AWG para el cable de altavoz.

1. Utilice alicates o un cortador para exponer el extremo de los hilos de altavoz unos 10 mm a 12 mm.

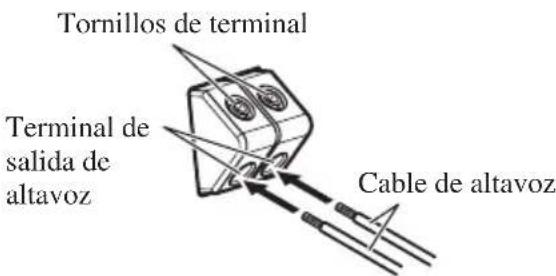

2. Conecte los cables de altavoz al terminal de salida de altavoz.

- Fije los cables firmemente utilizando los tornillos para terminales.

Tornillos de terminal Terminal de salida de altavoz Cable de altavoz

Uso de la entrada de altavoz

Conecte los hilos de salida de altavoz del equipo estéreo de automóvil al amplificador utilizando el hilo de entrada de altavoz suministrado con el cabo con conector RCA.

- D eslice el interruptor de entrada hacia la derecha (SP).

■Conexiones cuando se utiliza la entrada de altavoz


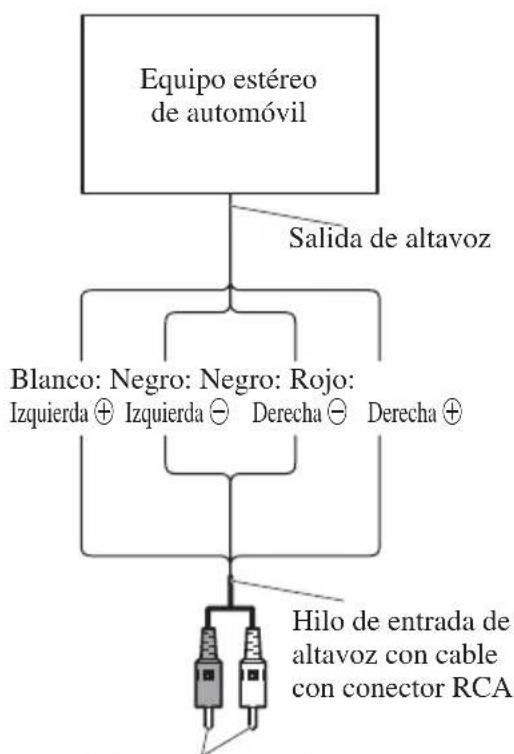

    A --> C["Blanco: Negro: Negro: Rojo: Izquierda ⊕ Izquierda ⊖ Derecha ⊖ Derecha ⊕"]
    C --> D["Hilo de entrada de altavoz con cable con conector RCA"]

A la toma de entrada RCA de esta unidad.

• C cuando se conecta el hilo de salida de altavoz del equipo estéreo de automóvil al amplificador, el amplificador se enciende automáticamente cuando se enciende el equipo estéreo de automóvil. En este caso, no es necesario conectar el hilo de control remoto de sistema.
• Si se conecta el amplificador y la unidad principal con un hilo de entrada de altavoz con cable de clavija RCA, sólo se puede encender el amplificador cuando se está utilizando otro amplificador. Si dos o más amplificadores están conectados sincrónicamente en combinación, conecte la unidad principal y todos los amplificadores con el hilo de control remoto de sistema.

Nota:

- C onecte el hilo de control remoto de sistema cuando el amplificador no se enciende cuando se enciende el equipo estéreo de automóvil.

Conexión de los altavoces y cables de entrada

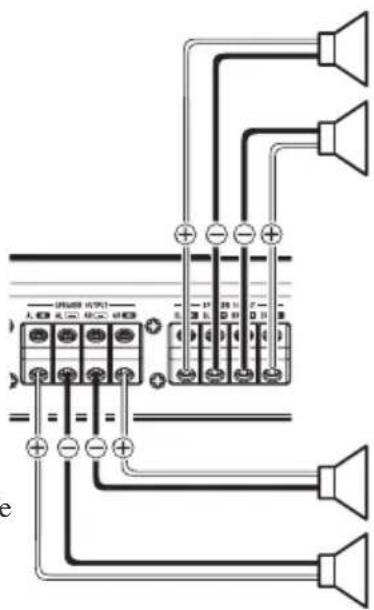

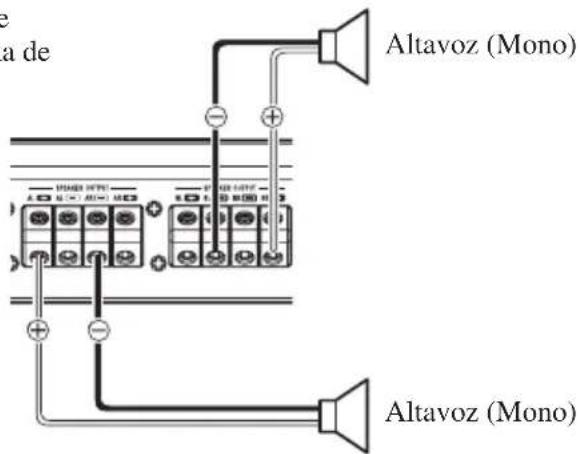

El modo de salida de altavoz puede ser de cuatro canales, tres canales (estéreo + mono) o dos canales (estéreo, mono). Conecte los cables de altavoz para ajustarse al modo según los diagramas mostrados abajo.

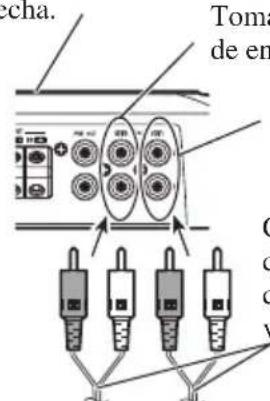

Cuatro canales

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha. Toma de conector

echa. Tomá de en G c c v

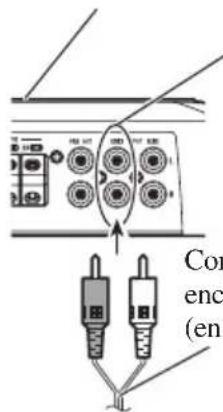

Toma de conector de entrada RCA A

Toma de conector de entrada RCA B

Conexión de cables con los enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA) Si se usa solamente un enchufe de entrada, como en el caso de una sola salida (salida RCA), conecte el enchufe a la toma de conector de entrada RCA A, pero no conecte un enchufe a la toma de conector de entrada RCA B.

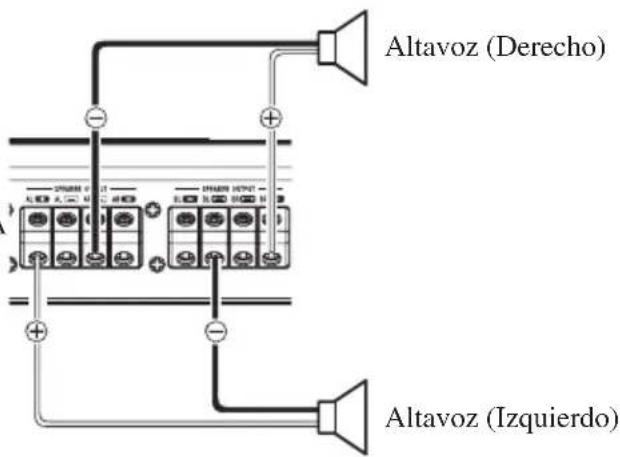

Salida de altavoz B (Derecho)

(Derecho)

Salida de altavoz A (Izquierdo)

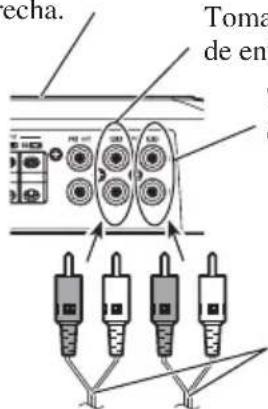

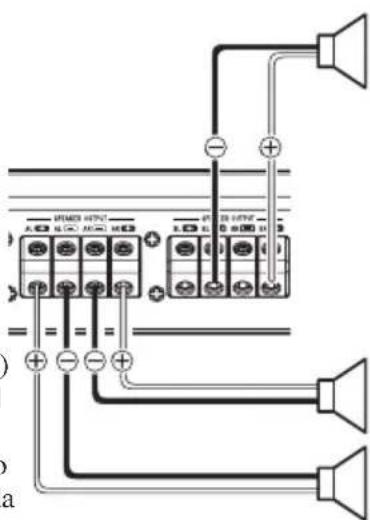

Tres canales

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha. Toma de conector

echa. Toma de en

Toma de conector de entrada RCA A

Toma de conector de entrada RCA B

Conexión de cables con los enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA) Si se usa solamente un enchufe de entrada, como en el caso de una sola salida (salida RCA), conecte el enchufe a la toma de conector de entrada RCA A, pero no conecte un enchufe a la toma de conector de entrada RCA B.

Salida de altavoz B (Mono)

(Derecho)

Salida de altavoz A (Izquierdo)

Dos canales (estéreo)

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Deslice este interruptor hacia la izquierda.

Toma de conector de entrada RCA A En el modo de dos canales, conecte los enchufes de conector RCA a la toma de conector de RCA A.

Conexión de cables con enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA)

Altavoz (Derecho) Altavoz (Izquierdo)

Dos canales (mono)

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Deslice este interruptor hacia la izquierda.

Con enc (en

Toma de conector de entrada RCA A

En el modo de dos canales, conecte los enchufes de conector RCA a la toma de conector de RCA A.

Conexión de cables con enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA)

Altavoz (Mono) Altavoz (Mono)

PRECAUCION

• N o lo instale en:
—Donde podría lesionar al conductor o a los pasajeros si se detiene el vehículo bruscamente.
—Donde podría interferir con el conductor, como por ejemplo en el piso en frente al asiento del conductor.
- A segúrese que los cables no se enganchen en el mecanismo deslizante de los asientos, resultando en cortocircuito.
- C onfirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
- Instale los tornillos de conexión de manera tal que la punta del tornillo no toque ningún cable. Esto es importante para evitar que los cables se corten por vibración del automóvil, lo que podría causar un incendio.
- NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.
- Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.
- N o reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION:

Para evitar fallas de funcionamiento y/o lesiones

- Para asegurar la disipación de calor apropriada del amplificador, cuide de lo siguiente durante la instalación.

—Permita un espacio adecuado en la parte superior del amplificador para una ventilación apropiada.

—No cubra el amplificador con la cubierta de piso o alfombra.

- NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

- N o instale el amplificador sobre superficies inestables como el tablero del neumático de repuesto.

- C ^- onfirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.

- Realice primero conexiones provisorias y compruebe que el amplificador y el sistema operan adecuadamente.

- Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

Ejemplo de instalación en la alfombra del piso o en el chasis

1. Ubique el amplificador en la posición en donde va a ser instalado. Inserte los tornillos autoterrajantes suministrados (4 mm × 30 mm) en los orificios de los tornillos. Presione los tornillos con un destornillador de modo que puedan dejar puntos marcados de la posición en donde irán los orificios para la instalación.
2. Perfore orificios de 2,5 mm de diámetro en el punto marcado, e instale el amplificador, ya sea en la alfombra o directamente en el chasis.

Recolocación de la cubierta superior

1. Alinee la unidad y la cubierta superior, e inserte el tornillo.

- Se puede instalar la cubierta en la dirección deseada para que se ajuste al amplificador.

1. Apriete el tornillo con una llave hexagonal de 4 mm.

Tornillos autoterrajantes (4 mm × 30 mm)

Tornillo Cubierta superior Perfore un orificio de 2,5 mm de diámetro Alfombra del piso o chasis

Especificaciones

Alimentación 14,4 V CC (10,8 V a 15,1 V permisible)

Sistema de puesta a tierra .... Tipo negativo

Consumo de corriente 28 A (potencia continua, 4 Ω)

Consumo de corriente promedio* 10 A (4 Ω para cuatro canales)

20 A (4 Ω para dos canales)

20 A (2 Ω para cuatro canales)

Fusible 30 A × 2

Dimensiones 301 (An) mm × 57 (Al) mm × 213 (Pr) mm

Peso 3,5 kg (No se incluyen los conductores para el cabledo)

Potencia de salida máxima 150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)

Potencia de salida continua 75 W × 4 (a 14,4 V, 4 Ω, 20 Hz a 20 kHz 1,0% THD)

300W× 2 (a 14,4V,4 ,1kHz1,0% THD)

150W× 4 (a 14,4V,2 ,1kHz1,0% THD)

Impedancia de carga 4 Ω (2 Ω a 8 Ω permisible)

Respuesta de frecuencia 10 Hz a 50 kHz (+0 dB, -3 dB)

Relación de señal a ruido 100 dB (IEC-Red A)

Distorsión 0,005 % (10 W, 1 kHz)

Separación de canales 70 dB (1 kHz)

60 dB (100 Hz a 10 kHz)

Filtro de paso bajo ...... Frecuencia de corte: 40 Hz a 500 Hz

Pendiente de corte: -12 dB/oct

Filtro de paso alto .... Frecuencia de corte: 40 Hz a 500 Hz

Pendiente de corte: -12 dB/oct

Control de ganancia .... RCA: 400 mV a 6,5 V

Altavoz: 1,6 V a 26 V

Impedancia / nivel de entrada máxima ...... RCA: 6,5 V / 22 kΩ

Altavoz: 26 V / 90 kΩ

Nota:

- L as especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso debido a mejoramientos.

\*Consumo de corriente promedio

- El consumo de corriente promedio es casi el consumo de corriente máximo de esta unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por múltiples amplificadores de potencia.
