MANUALE UTENTE SECDVRWCA10 KONIG

Orologio con Videocamera e DVR

Orologio da parete con videocamera nascosta, ideale per il controllo e l'osservazione discreta.

L'orologio contiene una videocamera miniaturizzata ed unlettore di card Micro SD (non fornita) per la registrazione. Possiede una Tecnologia di rilevazione del movimento unica. Il registratore registra in modo costante ma non memorizza i dati se non vi è alcun movimento rilevato. Se viene rilevato un movimento il registratore inizierà a registrarare 3 secondi prima che il movimento venga rilevato. Questa technologia assicura che nessun movimento venga perduto e tutti i momenti interessanti vengano registrati. Il SEC-DVRWCA10iene fornito con un telecomando per le funzioni base.

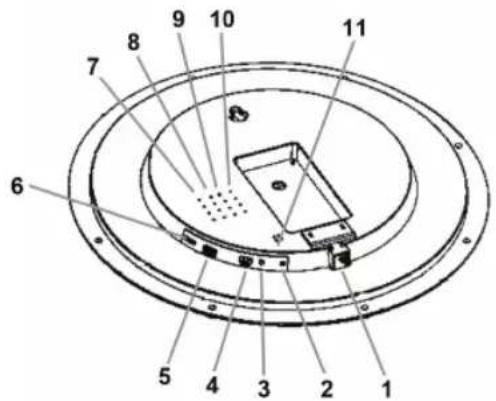

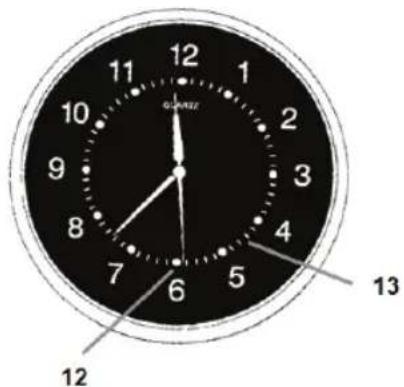

Descrizione dell'Orologio

1. Connettore DC 6V

2. Pulsante SET

3. Indicatore alimentazione

4. Pulsante RILEVAMENTO

5. Indicatore di RILEVAMENTO

6. BUZZER

7. uscita AV

8. Interru tture On/Off

9. Connettore USB

10. Lenti della videocamera

11. Slot per la card Micro SD

12. Ricevitore IR RC

13. Microfono

Impostazioni:

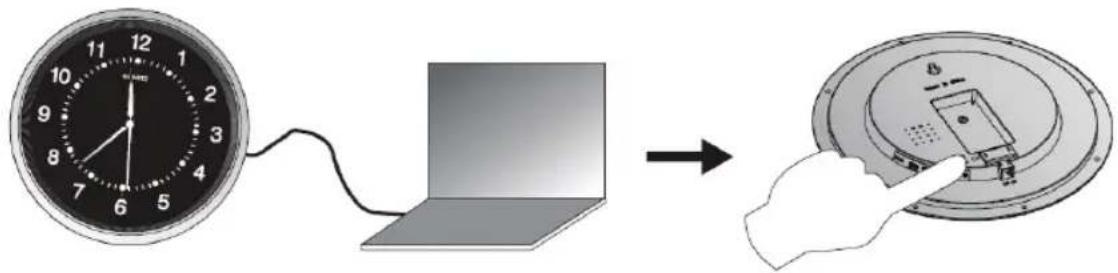

1. Collegare I'orologio al myistro notebook o laptop con un cavo USB. Accendere.

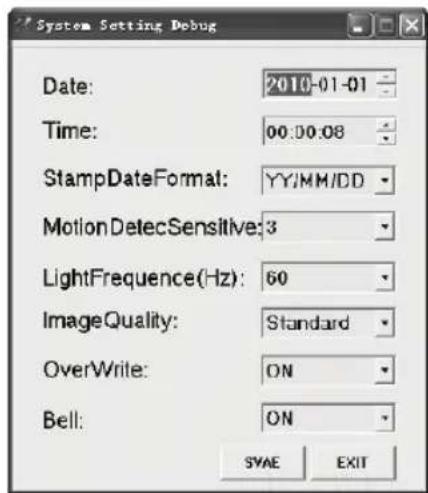

1. Aprire la cartella e selezionare DvXSet.exe per accedere alle impostazioni.

Data: Cliccare sull'anno, mese e data per impostare. Utilizzare i pulsanti freccia su e giù per regolare le impostazioni.

Ora: Cliccare sull'anno, mese e data per impostare. Utilizzare i pulsanti freccia su e giù per regolare le impostazioni.

Formato individazione data: Selezionare AA/MM/GG, GG/MM/AA o MM/GG/AA. Utilizzare i pulsanti freccia su e giù per regolare le impostazioni.

Sensibilità del rilevatore di: Selezionare la sensibilità del rilevatore di movimento da 1 a 5. Utilizzato il tasto freccia giù per regolare le impostazioni. (5 è il livello più sensibile, si suggerisce 3).

Frequenza della luce (Hz): Selezionare la frequenza della

luce del vostro paese. Per esempio, per l'Europa è 50Hz: per gli Stati Uniti è 60Hz. Utilizzare il pulsante freccia giù per selezionare.

Qualità dell'imagine: Selezionare la qualità di registrazione, Alta-HD, VGA Standard o Basso. Utilizzato il pulsante freccia giù per selezioniare.

Sovrascrittura: Se la card SD dovrà essere sovrascritta una volta piena, selezionare ON. Se non si preferisce la sovrascrittura, selezionare OFF. Utilizzato il pulsante freccia giù per selezionare.

Allarme: Quando volete ascoltare un beep, premete il pulsante sul telecomando o sul rilevatore di moto, quando scegliete ON. Altrimenti selezionate OFF. Utilizzare il pulsante freccia più per selezionare.

Dopo aver regolato tutte le impostazioni, cliccate su SALVA e quindi premete il pulsante SET sul retro della telecamera per 3 o 5 secondi per salvare le impostazioni per il rilevatore di movimento.

Installazione dell'Orologio:

1. Trovate la posizione desiderata per l'orologio, vicino a un muro. L'altezza raccomandata è di circa 2 metri.
   Note: La videocamera è montata all'interno con un angolo di visuale di 17 gradi verso il basso. La vista dell'angolo delle lenti è di circa 45 gradi.
2. Collegare l'alimentatore AC/DC.

Note: provate a visualizzare i file di registrazione dopo l'installazione per determinare se l'altezza e l'angolo di visuale soddisfano i requisiti.

Funzionamento:

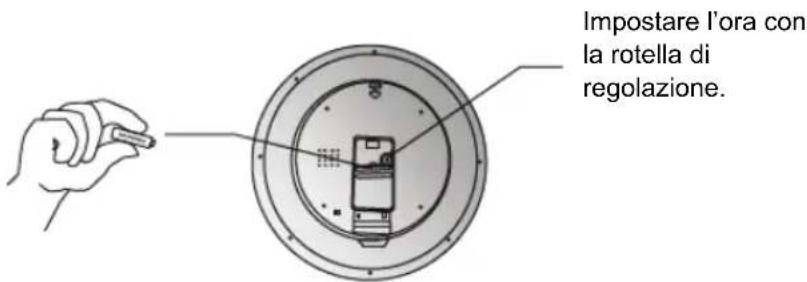

1. Inserire una batteria AA 1.5.V nell'alloggiamento batteria dell'orologio.

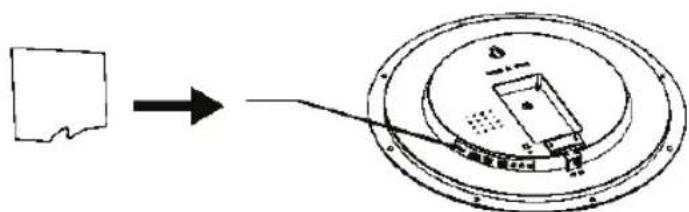

1. Inserire una card Micro SD (massimo 32GB)

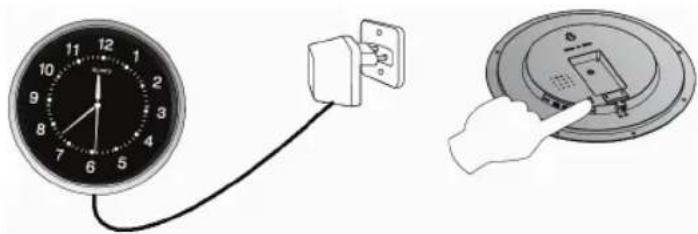

1. Inserire l'alimentatore nel connettore DC ed ad una presa al muro. Accendere. L'indicatore di alimentazione e stand-by viene illuminato.

1. Per il funzionamento della funzione di rilevamento di movimento (o utilizzate il telecomando), premete il pulsante di rilevamento per attivarne la funzione. L'indicatore lampeggerà quale volta e poi si spegnerà. Quando viene rilevato il movimento l'indicatore di stand-by lampeggerà una volta. Per terminare la funzione, premere l'attivatore nuovamente. L'indicatore di stand-by si illuminerà nuovamente. Due beep indicheranno che la funzione è attivata. Un beep indica che la funzione è disattivata.

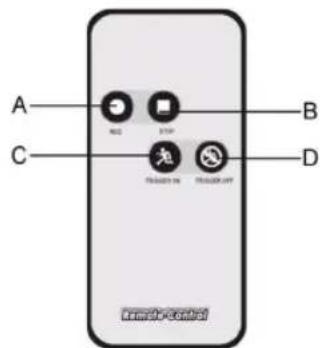

2. Il rilevatore di movimento cui si sono non che è il telecomando.

A: Attivare la registrazione manuale (il rilevamento di movimento è disattivato ed il rilevatore di movimento registrarà continuamente fino a che viene premuto il pulsante stop).
B: Interruzione della registrazione manuale
C: Abilitare il rilevatore di movimento
D: Disabilitare il rilevatore di movimento

Note: il telecomando ha una trasmissione ad infrarossi il che significica che dovete punctare il telecomando verso l'orologio affinché funzioni.

1. Il rilevatore di movimento inizia a registrarare 3 secondi prima che il movimento è rilevato e 15 secondi dopo che l'ultimo rilevamento è stato rilevato con un minimo di 18 secondi di registrazione. Quando viene rilevato il movimento in maniera continuativa, il rilevatore di movimento registrarà in modo costante. Il tempo di registrazione di agli singolo file non sare Superiore a 15 minuti.

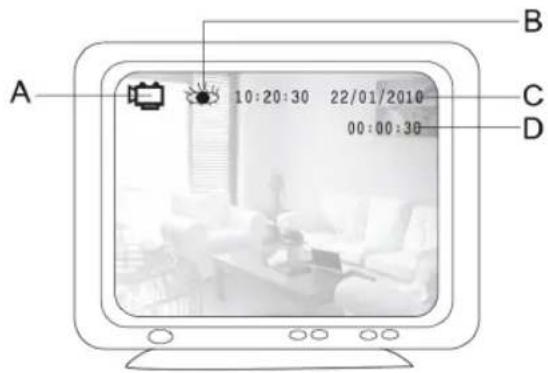

2. Il rilevatore di movimento più essere connesso direttamente ad un monitor o a una TV per la visione live e le funzioni di playback. Utilizzare un cavo AV per connettere (AV OUT) e l'alimentatore AC/DC. Quando connesso ad un monitor o ad una TV, i seguenti indicatori possono essere visualizzati sullo schermo.

A: Il rilevatore di movimento sta registrando
B: Rilevamento di movimento
C: Data ed ora attuale
D:Tempo di registrazione

1. Per il playback o il trasferimento file, collegare il rilevatore di movimento con il cavo USB ad un computer o a un notebook. Accendere l'orologio. Aprire la cartella per visualizzare i file. Aprire la cartella VIDEO per il playback delle registrazioni o per copiare/cancellare i file (riprodurre i file con un player che supporti i file AVI).

Caratteristica:

• Risoluzione: 2 Mega pixel, Real 1280x720
• Formato Video: AVI 30FPS con audio
• Tempo di registrazione: 2GB per 50 minuti 1280x720 video, 2GB per 110 minuti 720x480 video
• Lenti della videocamera: 3mm/720 TVL
• Angolo di visione: 45°
• SD Card supportate: Max.32 GB (SD card non inclusa)
• Dimensione del File Video: 38 MB/min in risoluzione 1280x720, 18 MB/min in risoluzione 720x480
• Porta USB: 2.0
• AV out: 3.5mm
• Tempo di pre-registration: 3 secondi
• Portata Telecomando: 10 m metri
• Alimentazione: 6V/800mA (per videocamera e DVR)
• Batteria: 1xAA, 1.5V (per l'orologio, non inclusa)
• Dimensioni: 363x45mm

Precauzioni di sicurezza:

Questo prodotto dovrebbe essere aperto SOLO da tecnici specializzati quando è necessario un intervento. Scollegare il prodotto dall'alimentazione e da altri appearechi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalita:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
