BEDIENUNGSANLEITUNG SECDVRWCA10 KONIG

Uhr mit Kamera und DVR

MODE D'EMPLOI (p.9)

These stylische Uhr ist ideal zur unsichtbaren Sicherheitsvorkehrung und Beobachtung. Das Gehäuse der Uhr hat eine Lockkamera und einen Micro SD Kartenleser (Micro SD Karte nicht im Lieferumfang) zur Aufnahme. Es ist eine einzigartige Bewegungserkennung-Technologie integriert. Der Recorder nimmt auf, speichert die Daten aber nicht, wenn keine Bewegung entdeckt wurde. Bei einer erkannten Bewegung speichert der Recorder die Daten bereits 3 Sekunden vor der Erkennung. These Technologie stellt safer, dass keine Bewegung übersehen wird und alles aufgenommen wird. Eine Fernbedienung möglich die einfache Bedienbarkeit.

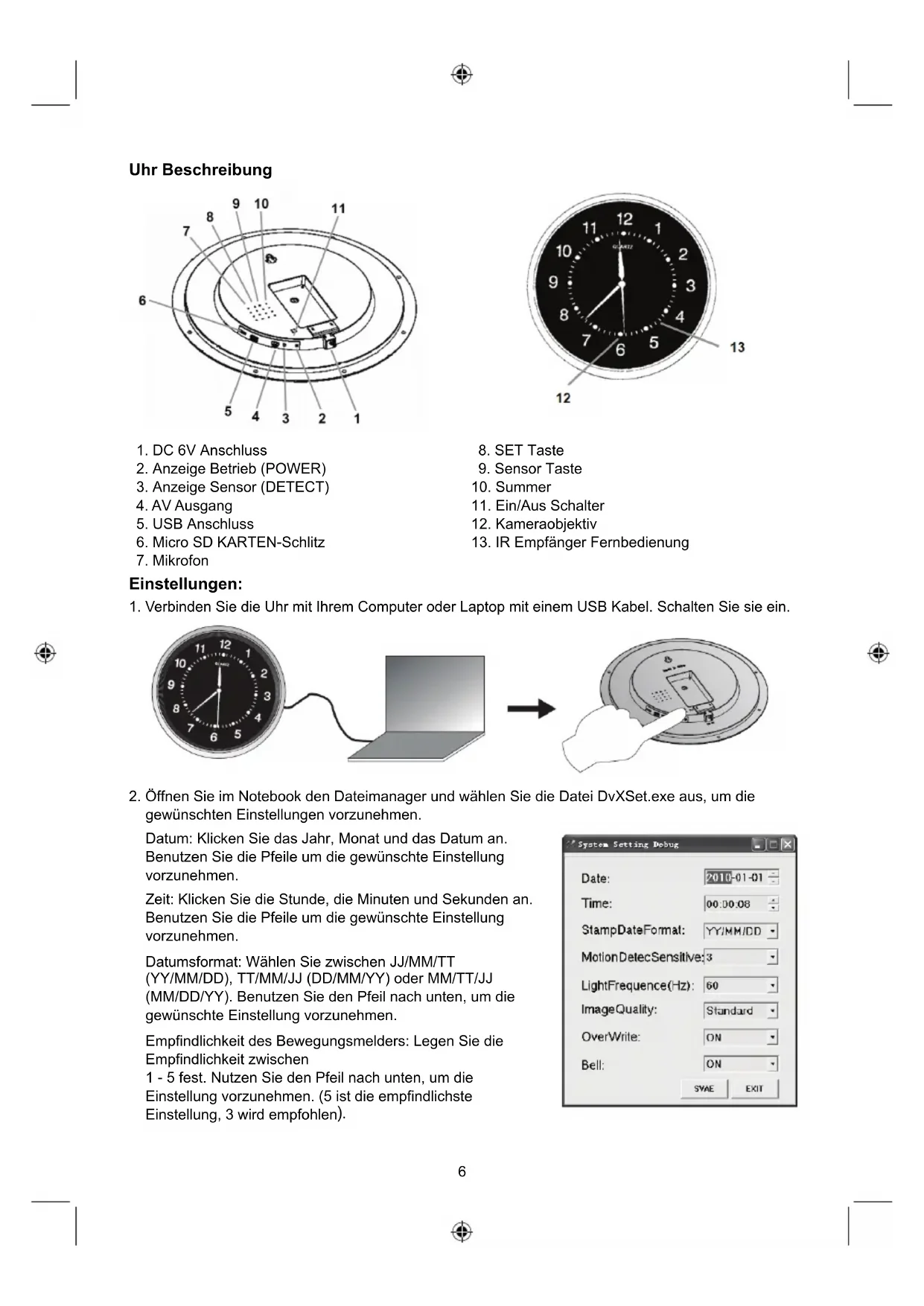

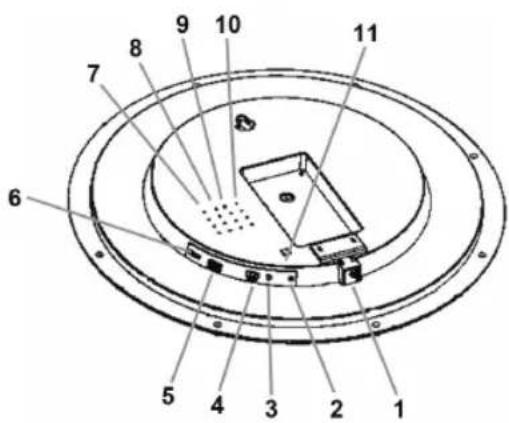

Uhr Beschreibung

1. DC 6V Anschluss
2. Anzeige Betrieb (POWER)
3. Anzeige Sensor (DETECT)
4. AV Ausgang
5. USB Anschluss
6. Micro SD KARTEN-Schlitz
7. Mikrofon

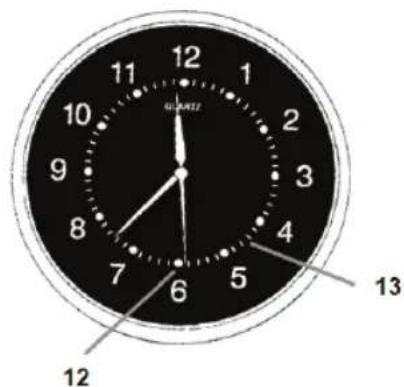

1. SET Taste
2. Sensor Taste
3. Summer
4. Ein/Aus Schalter
5. Kameraobjektiv
6. IR Empfänger Fernbedienung

Einstellungen:

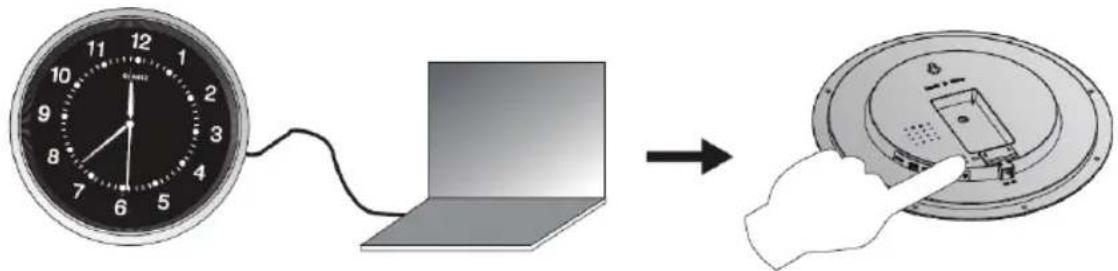

1. Verbinden Sie die Uhr mit Ihr Computer oder Laptop mit einem USB Kabel. Schalten Sie sie ein.

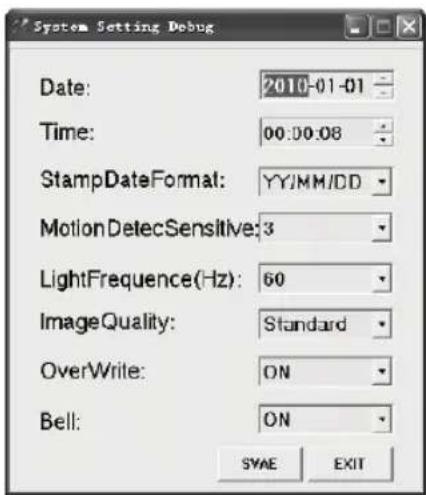

1. Öffnen Sie im Notebook den Dateimanager und wahlen Sie die Datei DvXSet.exe aus, um die gewündsten Einstellungen vorzunehmen.

Datum: Klichen Sie das Jahr, Monat und das Datum an. Benutzen Sie die Pfeile um die gewünschte Einstellung vorzunehmen.

Zeit: Klichen Sie die Stunde, die Minuten und Sekunden an. Benutzten Sie die Pfeile um die gewünschte Einstellung vorzunehmen.

Datumsformat: Wahlen Sie zwischen JJ/MM/TT (YY/MM/DD), TT/MM/JJ (DD/MM/YY) oder MM/TT/JJ (MM/DD/YY). Benutzen Sie den Pfeil nach unten, um die gewünschte Einstellung vorzunehmen.

Empfindlichkeit des Bewegungsmelders: Legen Sie die Empfindlichkeit zwischen

1-5 fest. Nutzen Sie den Pfeil nach unten, um die Einstellung vorzunehmen. (5 ist die empfindlichste Einstellung, 3 wird empfohlen).

Lichtfrequenz (Hz): Wahlen Sie die Lichtfrequenz Ihres Landes. In Europa ist dies 50Hz . In den USA sind es 60Hz . Benutzen Sie den Pfeil nach unten, um die gewünschte Einstellung vorzunehmen.

Bildqualität: Wahlen Sie die Aufnahmequalität, High-HD, Standard oder Low VGA. Benutzen Sie den Pfeil nach unten, um die gewünschte Einstellung vorzunehmen.

Überschreiben: Wenn die SD-Karte überschreiben werden soll, sobald der Speicherplatz aufgebraucht ist, wahlen Sie ON. Wenn Sie ein Überschreiben nicht wünschen, dann wahlen Sie OFF. Benutzen Sie den Pfeil nach unten, um die gewünschte Einstellung vorzunehmen.

Glocke: Wenn Sie beim Drücken der Tasten der Fernbedienung oder am Bewegungsmelder einen Signaton horen wollen, wahlen Sie ON. Wenn Sie keinen Signaton wünschen, wahren Sie OFF. Benutzen Sie den Pfeil nach unter für die gewünschte Einstellung.

Nachdem Sie alle gewünschten Einstellungen vorgenommen haben, drücken Sie auf SAVE und anschließend 3 bis 5 Sekunden lang die SET-Taste auf der Rückseite der Uhr um alle Einstellungen des Bewegungsmelders zu speichern.

Uhr-Installation:

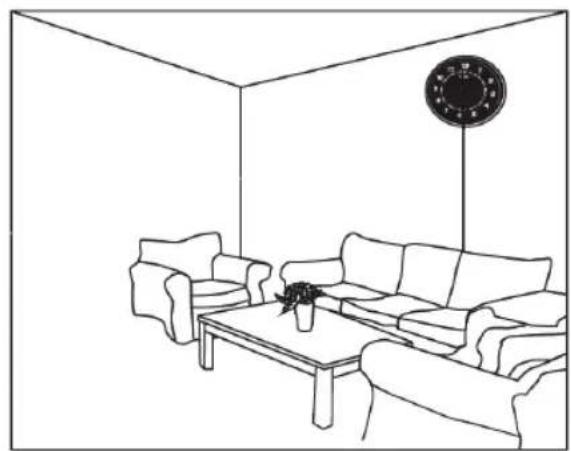

1. Wahlen Sie einen geeigneten Platz für die Uhr an einer Wand. Die empfohlene Höhe ist etwa 2 Meter.
   Anmerkung: die Kamera ist in der Uhr mit einen Winkel von 17 Grad nach unten angebracht. Der Sichtwinkel der Linse ist 45 Grad.
2. Verbinden Sie den Netzadapter.

Anmerkung: Sehen Sie sich die aufgenommenen Dateien nach der Installation an, um zu entscheiden, ob die Montagehöhe und Sichtwinkel die Anforderungen erfüllen.

Bedienung:

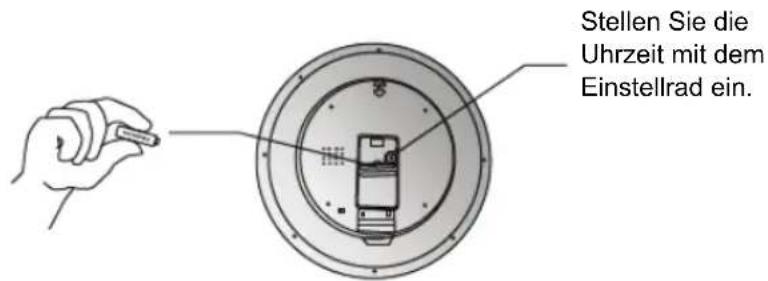

1. Legen Sie eine 1,5V Batterie der Grübe AA in das Batteriefach der Uhr ein.

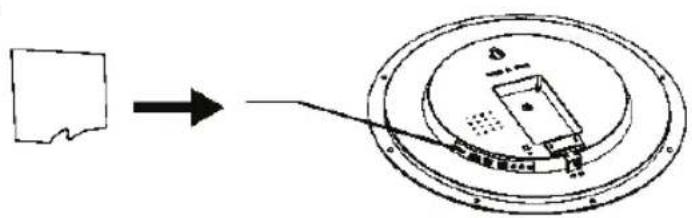

1. Legen Sie eine Micro SD Karte (maximum 32GB) ein

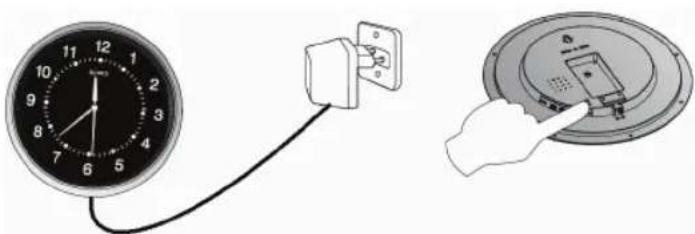

1. Stecken Sie das Netzteil in den Gleichstrom-Anschluss und in eine Wandsteckdose. Schalten Sie auf ON. Die Anzeigen Betrieb und Sensor leuchten auf.

1. Für den Betrieb der Bewegungserkennung (oder benutzen Sie die Fernbedienung) drücken Sie die Sensor Taste um die Bewegungserkennung zu aktivieren. Die Anzeige wird einige Male aufleuchten und dann erlöschen. Wenn Bewegung erkannt wird leuchtet die Anzeige Betrieb einmal auf. Um die Funktion zu beenden, drücken Sie die Sensor Taste nochmals. Die Anzeige Betrieb wird wieder aufleuchten. Zwei Pieptone zeigen an, dass die Funktion aktiviert ist. Ein Piepton zeigt an, dass die Funktion nicht aktiviert ist.

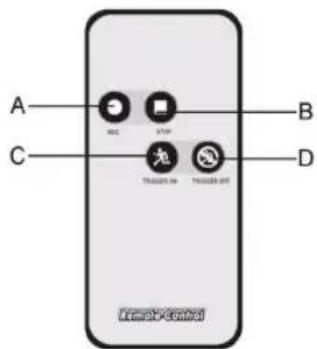

2. Die verschiedene Funktionen können auch mit der Fernbedienung abgewickelt werden.

A: Beginn der manuellen Aufzeichnung (die Bewegungserkennung ist deaktiviert und der Bewegungssensor errechnet sofort auf, bis die Stopp-Taste gedrück wird)
B: Ende der manuellen Aufzeichnung
C: Bewegungserkennung aktivieren
D: Bewegungserkennung deaktivieren

Anmerkung: die Fernbedienung hat Infrarotübertragung, was bedeutet, dass Sie die Fernbedienung zur Ausführung in Richtung der Uhr halten müssen.

1. Die Uhr fängt 3 Sekunden bevor Bewegung erkannt wurde an aufzunehmen und 15 Sekunden nachdem die letzte Bewegung festgestellt wurde mit einem Minimum von einer Aufnahme von 18 Sekunden. Bei kontinuierlicher Bewegungserkennung wird die Uhr kontinuierlich aufnehmen. Die Aufnahmelänge einer einzelnen Datei sollte 15 Minuten nicht übersteigen.

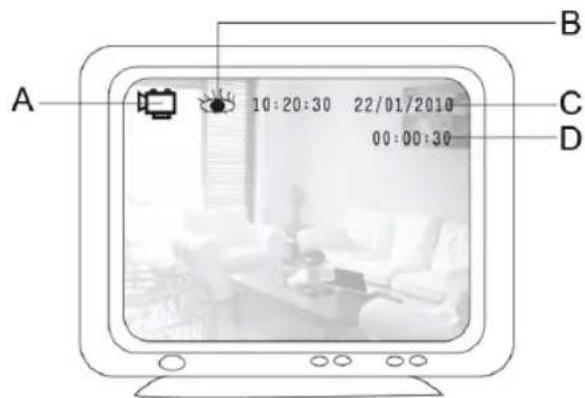

2. Die Uhr kann direkt mit einem Monitor oder einem TV zum live Anschauen oder Abspielen verbunden werden. Benutzen Sie das AV Kabel zur Verbindung (AV OUT) und den Netzadapter. Wenn mit einem Monitor oder TV verbunden, können die folgenden Anzeigen auf dem Bildschirm angezeigt werden.

A: Der Bewegungssensor zeitnet auf.
B: Bewegungserkennung
C: Aktuelles Datum und Uhrzeit
D: Aufnahmezeit

1. Für Wiedergabe oder Dateitransfer verbinden Sie die Uhr mit dem USB Kabel mit einem Computer oder einem Laptop. Schalten Sie die Uhr ein. Öffnen Sie den Ordner um die Dateien anzusehen. Öffnen Sie den Ordner VIDEO um die Aufnahmen abzuspielen oder die Dateien zu kopieren/loschen (für das Abspielen von Dateien wird ein Player der AVI Dateien Unterstützung besteht).

Spezifikationen:

• Auflösung: 2 Megapixel, Real 1280x720

• Videoformat: AVI 30 fps mit Audio

Aufnahmezeit: 2GB für 50	Minutes 1280x720 Video, 2GB für 110 Minutes 720x480 Video
Kameralinse: 3mm/720 TV	V-Zeilen
Blickwinkel: 45°
Unterstützte SD Karte: micro SD, max. 32 GB (Karte nicht im Lieferumfang)
Videodateigrösche: 38 MB/min bei 1280x720 Auflösung, 18 MB/min bei 720x480 Auflösung
USB Anschluss: 2.0
AV out: 3,5 mm Klinkenbuchse
Voraufnahmezeit: 3 Sekunden
Reichweite der Fernbedienung: 10 Meter
Stromversorgung: 6V/800mA (für Kamera und Videoaufnahmegerät (DVR)
Batterie: 1xA, 1,5V (für Uhr, nicht im Lieferumfang)
Abmessungen: 363x45mm

Sicherheitsvorkehrungen:

Wenn eine Reparatur notwendig ist, sollte diese Produkt NUR von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spanningsversorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
