Tipo di prodotto	Termostato ambiente
Marca	Gewiss
Modello	GW14705
Alimentazione	230 V ~ 50/60 Hz
Tipo di uscita	Relè con contatto invertitore (NO/NC)
Campo di regolazione	+5 °C a +35 °C
Gradiente termico	±0,5 °C a 20 °C
Temperatura di funzionamento	0 °C a +50 °C
Grado di protezione	IP30
Classe di isolamento	II
Sezione massima dei cavi	2,5 mm²
Funzioni principali	Commutazione estate/inverno, regolazione della temperatura
Spie	LED gialla (posizione), LED verde (stato uscita)
Norme	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Altezza di installazione consigliata	1,50 a 1,70 m dal pavimento
Collegamento elettrico	Morsetti L (fase), N (neutro), 1 (NO), 2 (comune), 3 (NC)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Installazione da parte di un elettricista qualificato; interrompere l'alimentazione prima dell'intervento
Informazioni generali	Termostato per sistema di riscaldamento e climatizzazione (estate/inverno)

Domande frequenti - GW14705 Gewiss

Come installare il termostato GW14705?

L'installazione deve essere eseguita da un elettricista qualificato. Prima di qualsiasi intervento, interrompere l'alimentazione elettrica. Fissare il termostato a un'altezza di 1,50 a 1,70 m dal pavimento, al riparo da fonti di calore, correnti d'aria e umidità. Collegare i fili ai morsetti: L (fase), N (neutro), 1 (contatto NO), 2 (comune), 3 (contatto NC).

Qual è il campo di temperatura regolabile?

Il campo di regolazione della temperatura è da +5 °C a +35 °C. Il gradiente termico è di ±0,5 °C a 20 °C, garantendo una regolazione precisa.

Cosa significa il LED giallo sul termostato?

Il LED giallo è una funzione di localizzazione. Permette di individuare il termostato al buio o di verificare che sia sotto tensione.

Cosa significa il LED verde?

Il LED verde indica lo stato dell'uscita. Quando è acceso, significa che il contatto NO (Normalmente Aperto) è chiuso e il carico (riscaldamento o climatizzazione) è attivato.

Come collegare i fili al termostato?

I morsetti di collegamento sono: L (fase), N (neutro), 1 (contatto NO), 2 (comune), 3 (contatto NC). La sezione massima dei cavi è di 2,5 mm². Per carichi induttivi, si consiglia di inserire un filtro RC in parallelo.

A quale altezza installare il termostato?

L'altezza consigliata è da 1,50 a 1,70 m dal pavimento. Evitare di posizionarlo vicino a una fonte di calore, finestra, porta o presa d'aria per una misurazione precisa della temperatura ambiente.

Questo termostato è compatibile con una caldaia?

Sì, il GW14705 può comandare una caldaia murale, un bruciatore, una pompa di circolazione o una valvola di zona. Basta collegare il relè di uscita (morsetti 1, 2, 3) al dispositivo da controllare.

Posso usare questo termostato per il raffrescamento (climatizzazione)?

Sì, il termostato dispone di una funzione estate/inverno. In modalità estate, può comandare un sistema di climatizzazione. Il collegamento è simile, ma il senso di commutazione può essere adattato in base all'installazione.

Come pulire il termostato?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai solventi, alcol o prodotti abrasivi che potrebbero danneggiare l'apparecchio. Scollegare l'alimentazione prima della pulizia.

Cosa fare in caso di malfunzionamento del termostato?

Verificare prima l'alimentazione elettrica e il collegamento dei fili. Assicurarsi che il termostato sia posizionato correttamente. Se il problema persiste, contattare un elettricista qualificato o il servizio post-vendita Gewiss. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE GW14705 Gewiss

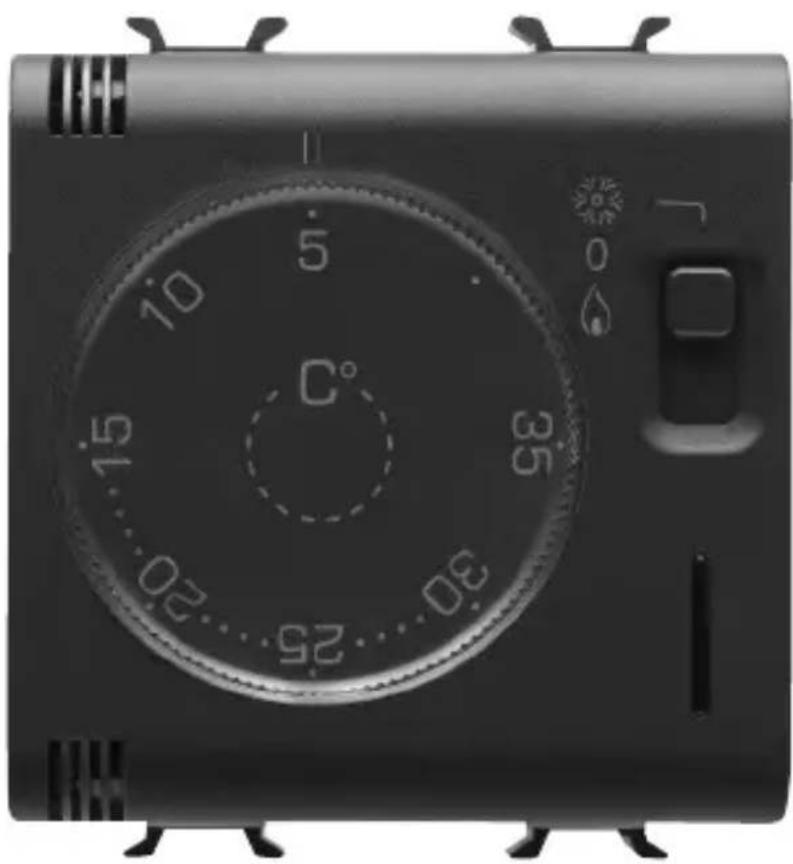

Termostato elettronico estate/inverno

Electronic summer/winter thermostat
Thermostat électronique ete/hiver
Termostato electrónico verano/invierno
Elektronischer thermostat sommer/winter

GW 10 705 GW 12 705 GW 14 705

Attenzione - Importante

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti della gamma Chorus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sua necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

GENERALITA PRODOTTO pag.

• Funzioni 4

ISTRUZIONI D'INSTALLAZIONE

• Logica applicativa 5
• Collegamenti elettrici 7

ISTRUZIONI D'IMPIEGO

• Comandi e segnalazioni 8

Funzioni

DATI PRESTAZIONALI

Funzione estate / inerno.

Segnalazioni luminose:

• Led giallo funzione di localizzazione.
• Led verdeindicazione stato uscita (accesso contatto NA chiuso).

DATI TECHNICI

Tensione di alimentazione: 230V 50÷ 60Hz

Potenza assorbita: 2VA

Tipodiuscita:areleconcontattoinscambio

Collegamenti utenza (carico): 2 o 3 conduttori

Sezione massima dei fili ai morsetti: 2,5 mm

Tipodiisolamento:ClasseII

Grado di protezione: IP 30

Polluzione: Normale

Campo di regolazione: da +5^ a +35^

Precisione dilettura: ± 0 5^ a 20^

Limiti della temperatura di funzionamento: 0^ ÷ +50^

Normative di riferimento per marcatura CE:

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

(Direttive 89/336/CEE - 7323/CEE)

ISTRUZIONI D'INSTALLAZIONE

Logica applicativa

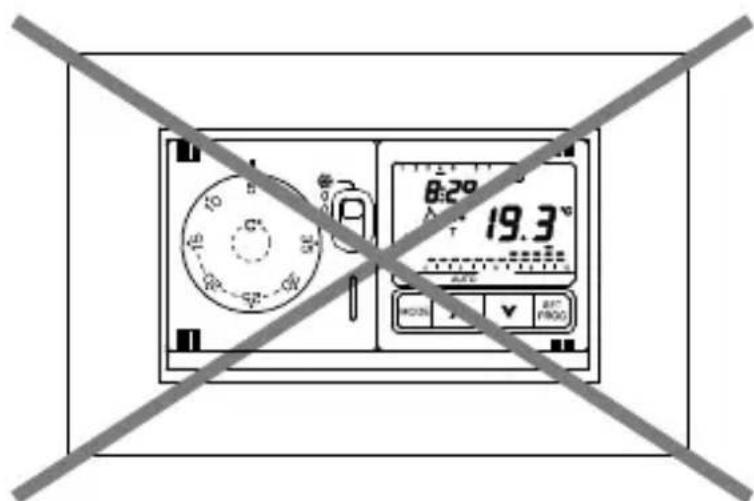

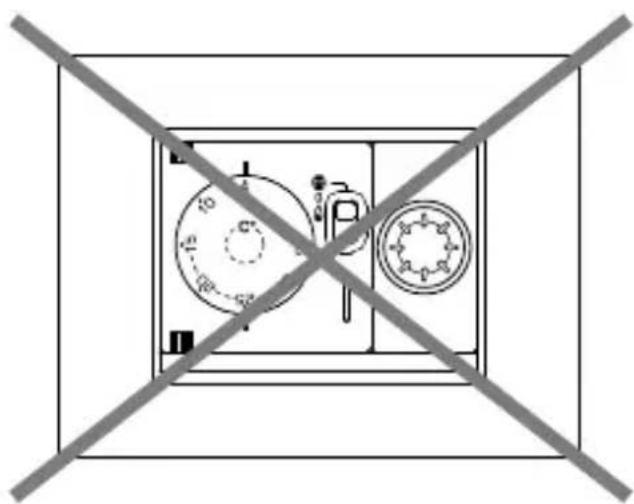

OK

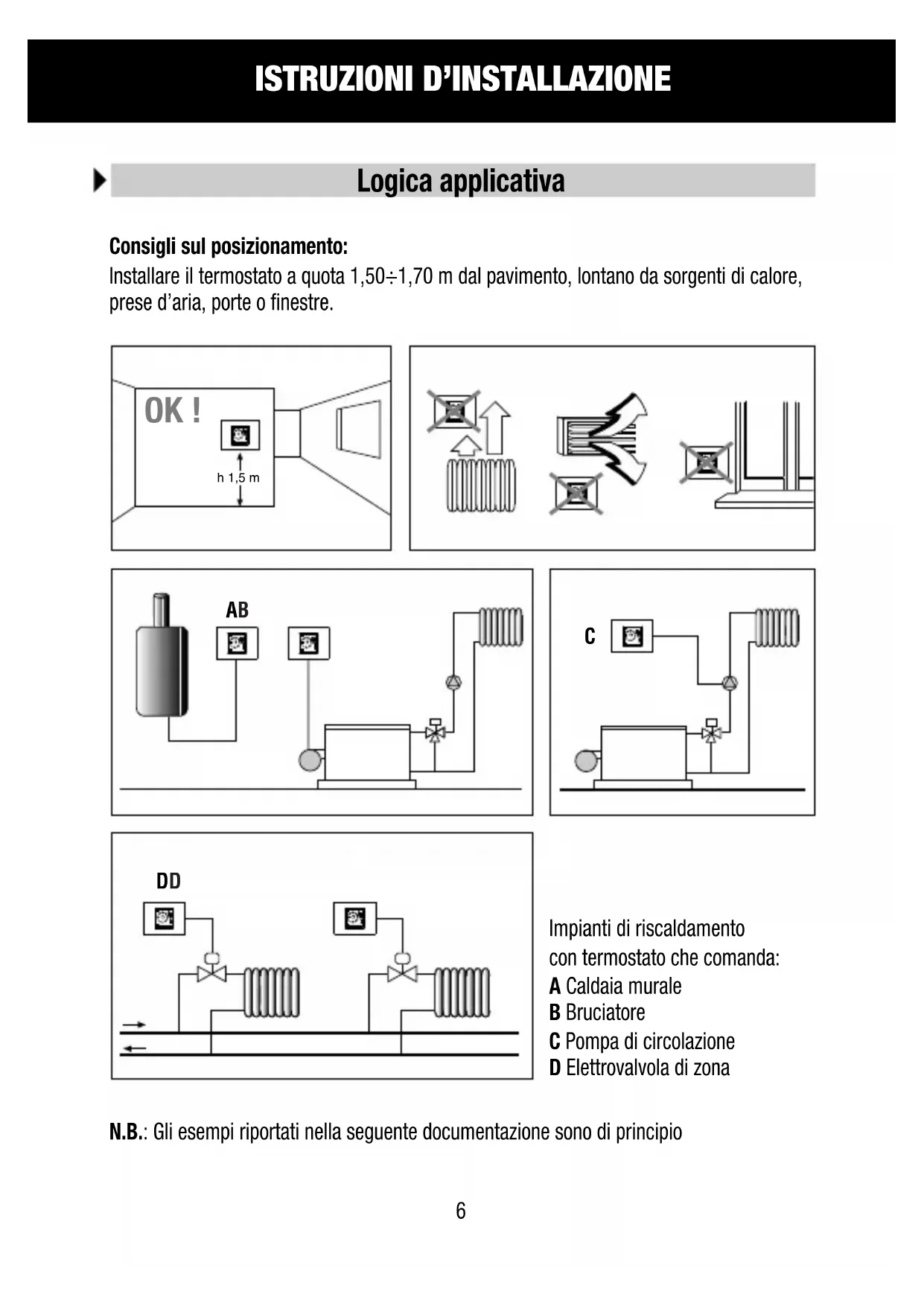

ISTRUZIONI D'INSTALLAZIONE

Logica applicativa

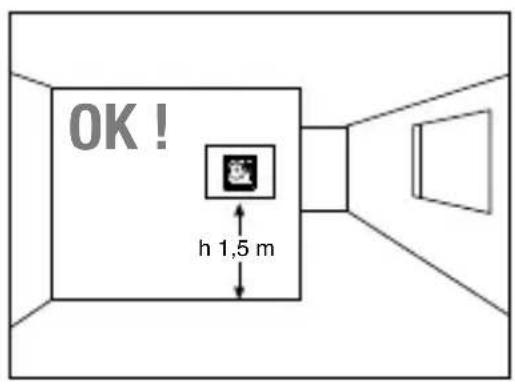

Consigli sul posizionamento:

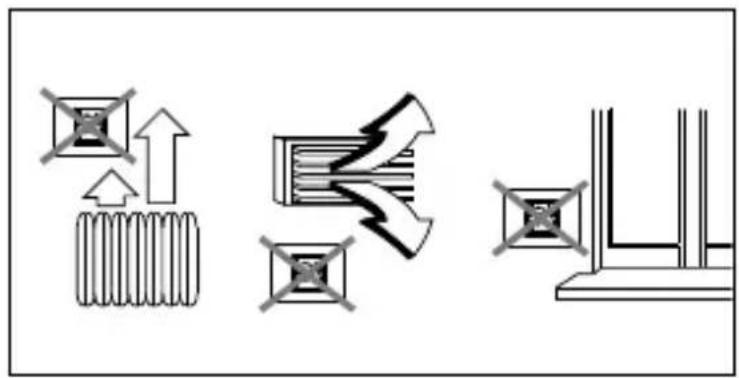

Installare il termostato a quota 1,50 ÷ 1,70 m dal pavimento, lontano da sorgenti di calore, prese d'aria, porte o finestre.

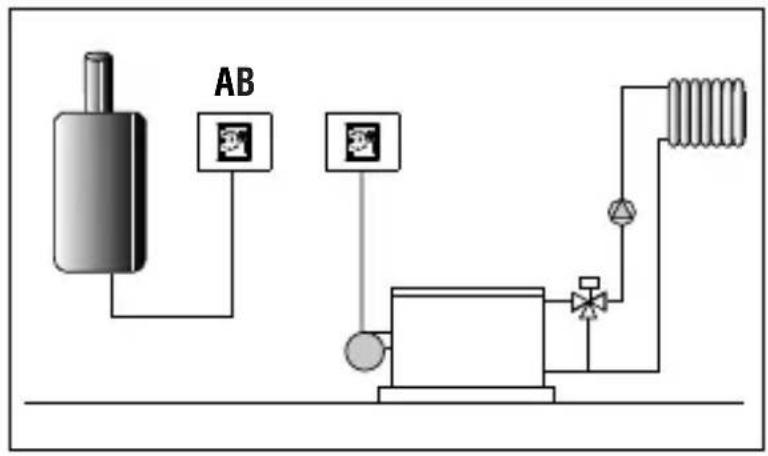

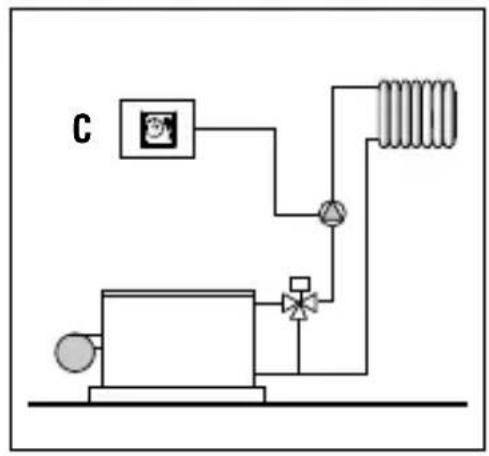

Impianti di riscaldamento con termostato che comanda:

A Caldaia murale
B Bruciatore
C Pompa di circolazione

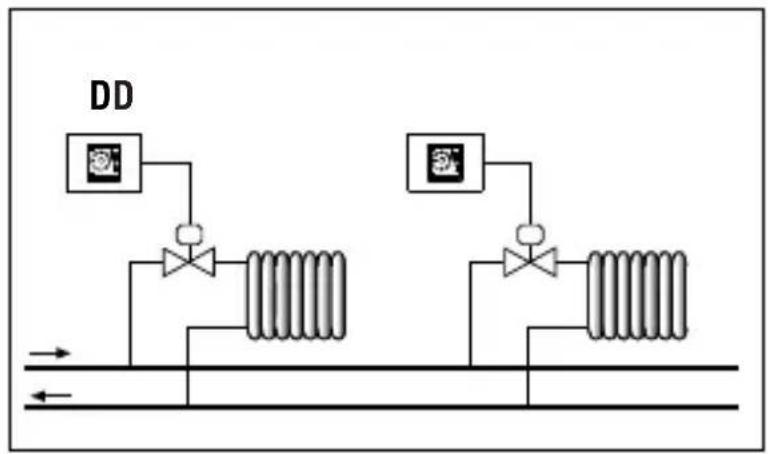

D Elettrovalvola di zona

N.B.: Gli esempi riportati nella seguente documentazione sono di principio

ISTRUZIONI D'INSTALLAZIONE

Collegamenti elettrici

Importante: L'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguita da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume nessuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambienti e/o installazione, il cui onere re-sta di competenza ed a carico dell'inistatore.

Attenzione: prima di effettuare l'installazione del prodotto, disattivare la tensione di rete.

Con disattivata la tensione di rete:

Collegare i fili di alimentazione ai morsetti n^ L (Linea) e n^ N (Neutro).

Collegare i fili del dispositivo da comandare ai morsetti: n^1 = contagto NA

$$ n ^ {\circ} 2 = \text {c o m u n e} $$

$$ n ^ {\circ} 3 = \text {c o n t a t t o N C} $$

Con forti carichi induttivi (pompe ed elettrovalvole) si consiglia di collegare unhetto RC in parallelo al carico.

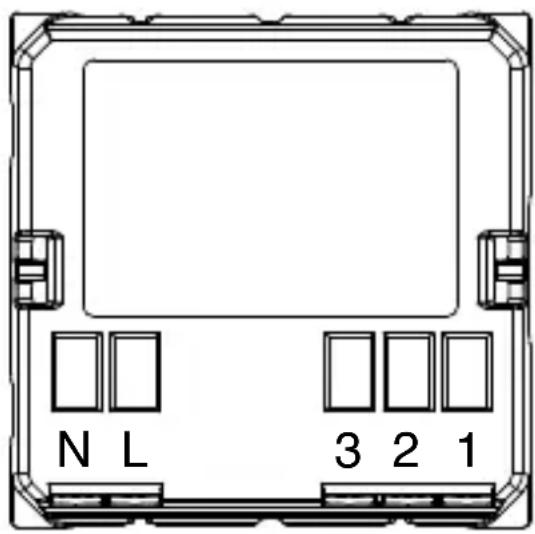

Morsetti di cablaggio

Alimentazione: L - Fase

N - Neutro

Relè di uscita: 1 - Contatto NA

2 - Comune

3 - Contatto NC

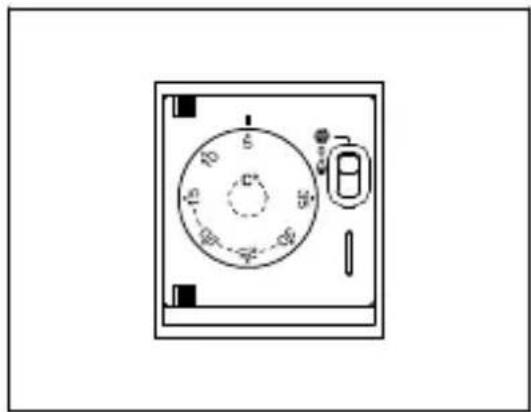

ISTRUZIONI D'IMPIEGO

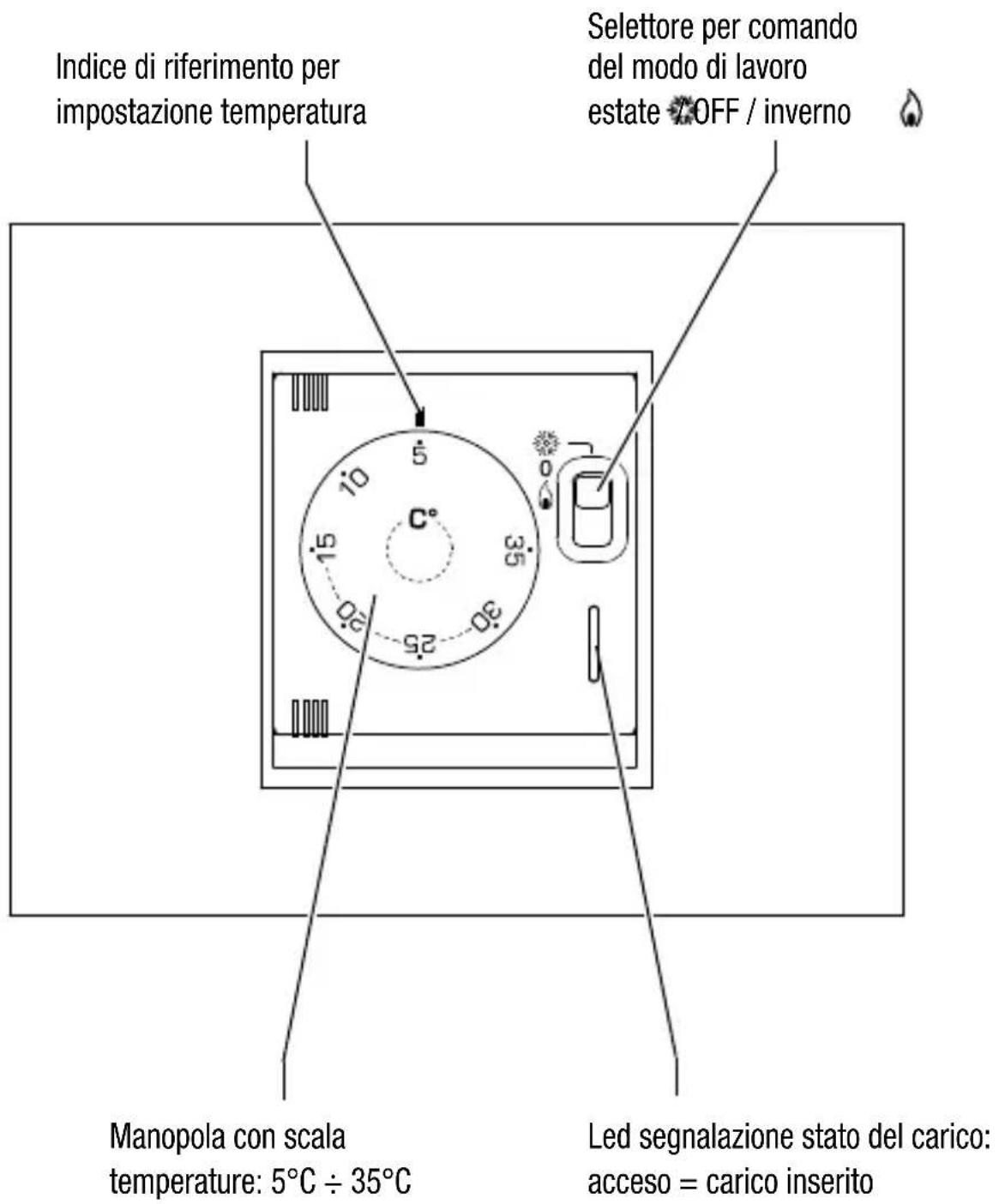

Comandi e segnalazioni
