GW14705 - Termostato Gewiss - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato ambiente
Marca	Gewiss
Modelo	GW14705
Alimentación	230 V ~ 50/60 Hz
Tipo de salida	Relé con contacto inversor (NA/NC)
Rango de ajuste	+5 °C a +35 °C
Gradiente térmico	±0,5 °C a 20 °C
Temperatura de funcionamiento	0 °C a +50 °C
Grado de protección	IP30
Clase de aislamiento	II
Sección máxima de los cables	2,5 mm²
Funciones principales	Conmutación verano/invierno, regulación de temperatura
Indicadores	LED amarillo (localización), LED verde (estado salida)
Normas	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Altura de instalación recomendada	1,50 a 1,70 m del suelo
Conexión eléctrica	Bornes L (fase), N (neutro), 1 (NA), 2 (común), 3 (NC)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes
Seguridad	Instalación por un electricista calificado; cortar la alimentación antes de intervenir
Información general	Termostato para sistema de calefacción y aire acondicionado (verano/invierno)

Preguntas frecuentes - GW14705 Gewiss

¿Cómo instalar el termostato GW14705?

La instalación debe ser realizada por un electricista calificado. Antes de cualquier intervención, corte la alimentación eléctrica. Fije el termostato a una altura de 1,50 a 1,70 m del suelo, protegido de fuentes de calor, corrientes de aire y humedad. Conecte los cables a los bornes: L (fase), N (neutro), 1 (contacto NA), 2 (común), 3 (contacto NC).

¿Cuál es el rango de temperatura ajustable?

El rango de ajuste de temperatura es de +5 °C a +35 °C. El gradiente térmico es de ±0,5 °C a 20 °C, lo que garantiza una regulación precisa.

¿Qué significa el LED amarillo en el termostato?

El LED amarillo es una función de localización. Permite localizar el termostato en la oscuridad o verificar que está encendido.

¿Qué significa el LED verde?

El LED verde indica el estado de la salida. Cuando está encendido, significa que el contacto NA (Normalmente Abierto) está cerrado y que la carga (calefacción o aire acondicionado) está activada.

¿Cómo conectar los cables al termostato?

Los bornes de conexión son: L (fase), N (neutro), 1 (contacto NA), 2 (común), 3 (contacto NC). La sección máxima de los cables es de 2,5 mm². Para cargas inductivas, se recomienda colocar un filtro RC en paralelo.

¿A qué altura instalar el termostato?

La altura recomendada es de 1,50 a 1,70 m del suelo. Evite colocarlo cerca de una fuente de calor, una ventana, una puerta o una entrada de aire para una medición precisa de la temperatura ambiente.

¿Este termostato es compatible con una caldera?

Sí, el GW14705 puede controlar una caldera mural, un quemador, una bomba de circulación o una electroválvula de zona. Simplemente conecte el relé de salida (bornes 1, 2, 3) al dispositivo a controlar.

¿Puedo usar este termostato para refrigeración (aire acondicionado)?

Sí, el termostato dispone de una función verano/invierno. En modo verano, puede controlar un sistema de aire acondicionado. La conexión es similar, pero el sentido de conmutación puede adaptarse según la instalación.

¿Cómo limpiar el termostato?

Use un paño suave y seco para limpiar la superficie. No use nunca disolventes, alcohol o productos abrasivos que puedan dañar el aparato. Desconecte la alimentación antes de la limpieza.

¿Qué hacer en caso de mal funcionamiento del termostato?

Verifique primero la alimentación eléctrica y la conexión de los cables. Asegúrese de que el termostato esté correctamente posicionado. Si el problema persiste, contacte a un electricista calificado o al servicio postventa de Gewiss. No intente reparar el aparato usted mismo.

MANUAL DE USUARIO GW14705 Gewiss

Termostato electrónico verano/inviero

Atencion - Importante

Atencion! La seguridad del aparato está garantizada solo si se respetan las instruccionesquiry incluidas. Por lo tanto esnecessaryleerlas y conservas.

Según lo dispuesto por las normas HD 384 / IEC364 referidas a los aparatos para uso dométrico y similar, los productos de la gama Chorus se pueda instalar en ambientes no polvorrientos y en los lugares donde no se requiere una protección especial contra la penetración del agua.

La organizede vestas GEWISS está a su disposicion para aclaraciones e informaciones
técnicas.

INDICE

DESCRIPCION GENERAL DEL PRODUCTO pág.

-Funciones 28

INSTRUCCIONES PARA LA INSTALACION

• Lógica aplicativa 29
• Conexion electrolycas 31

INSTRUCCIONES PARA EL EMPLEO

• Mandos y signalizaciones 32

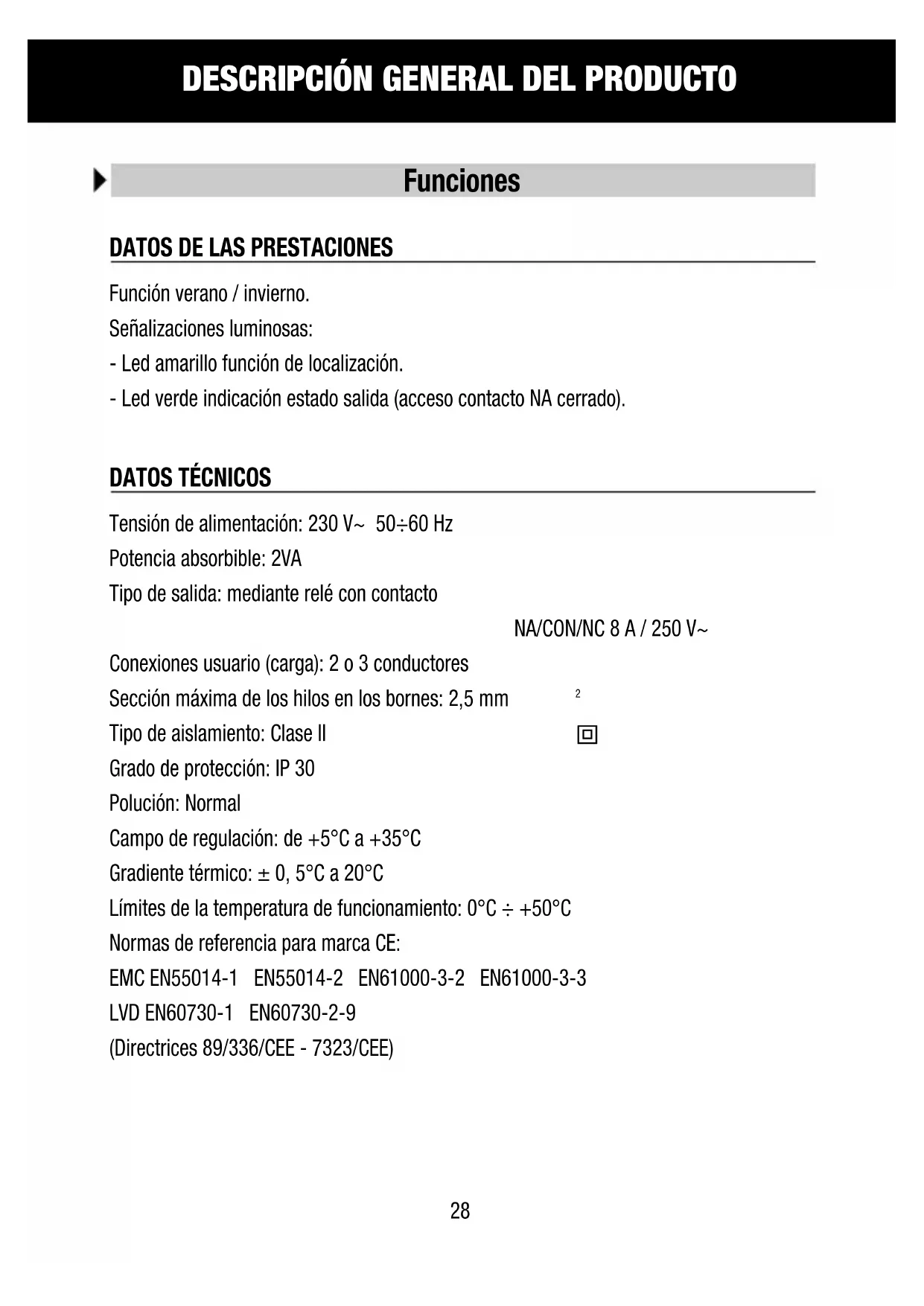

Funciones

DATOS DE LAS PRESTACIONES

Función verano / invierno.

Señalizaciones luminosas:

• Ledamarillofunciondelocalizacion.
• Led verdeindicacion estado salute (accesocontactoNAcerrado).

DATOS TÉCNICOS

Tensión de alimentación: 230 V~ 50÷60 Hz

Potencia absorbible: 2VA

Tipo de salute: mediante relé con contacto

Conexiones usuario (carga): 2 o 3 conductores

Sección Tmaxima de los hilos en los bornes: 2,5 mm

Tipo de aislamento: Clase II

Grado de proteccion: IP 30

Polución: Normal

Campo de regulación: de +5^ a +35^

Gradienté t érmico: ± 0, 5°C a 20°C

Limites de la temperatura de funciona: 0^ ÷ +50^

Normas de referencia para marca CE:

EMC EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

LVD EN60730-1

EN60730-2-9

(Directrices 89/336/CEE - 7323/CEE)

INSTRUCCIONES PARA LA INSTALLACION

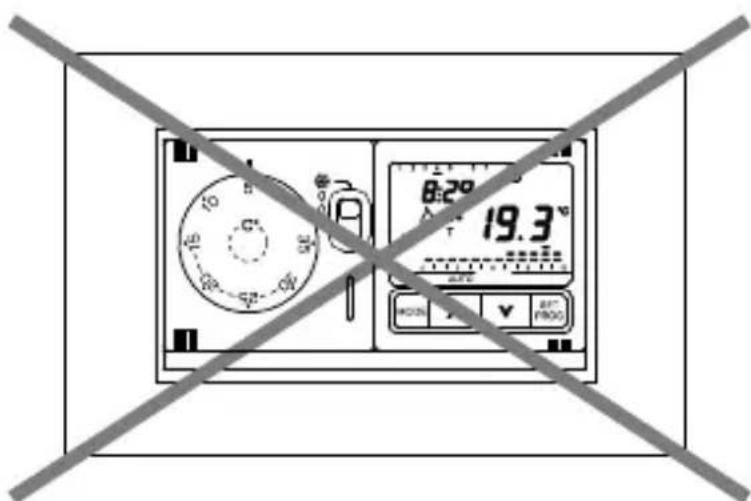

Logica aplicativa

OK

INSTRUCCIONES PARA LA INSTALLACION

Logica aplicativa

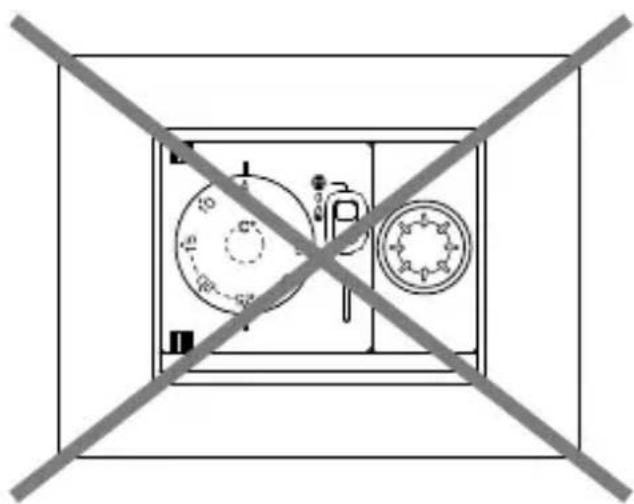

Consejos para la colocacion:

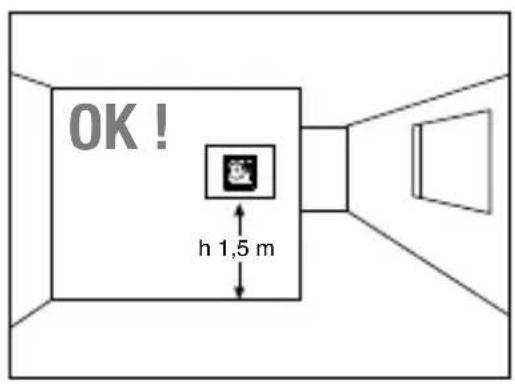

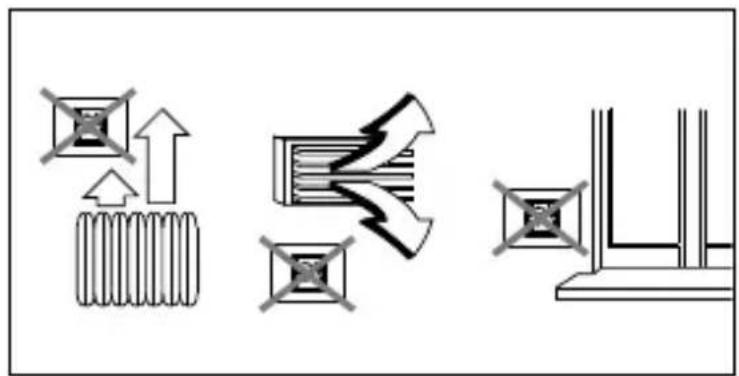

Instalar el termostato en cota 1,50 ÷ 1,70 m desde el suelo, lejos de fuentes de calor, tomas de aire, puertas o ventanas.

Instalaciones de calefaction con termostato que dirige:

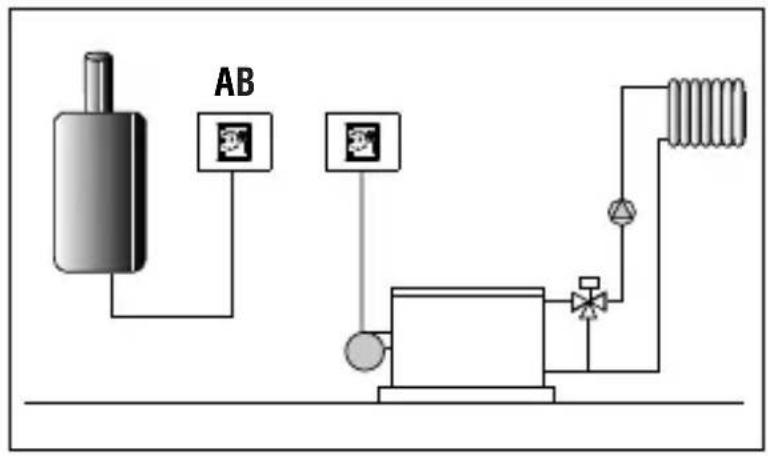

A Caldera mural
B Quemador

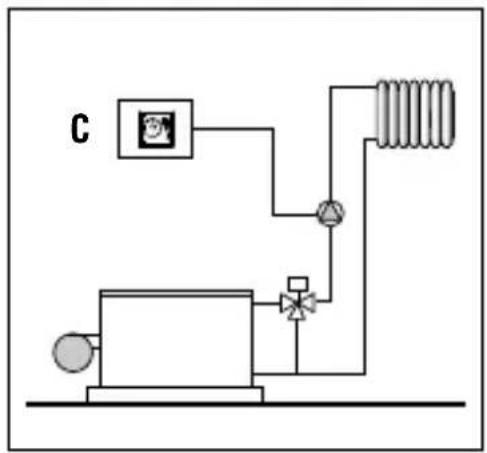

C Bomba de circulación

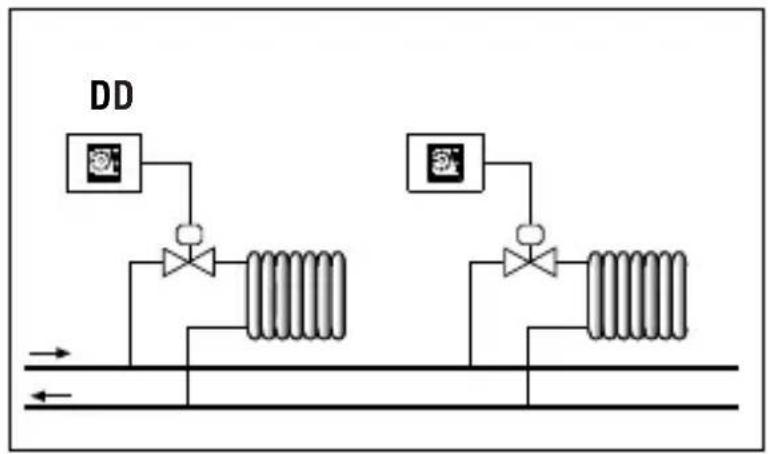

D Electrovalvula de zona

NOTA: Los ejemplos incluidos en lasuma documentacion son de principio

INSTRUCCIONES PARA LA INSTALLACION

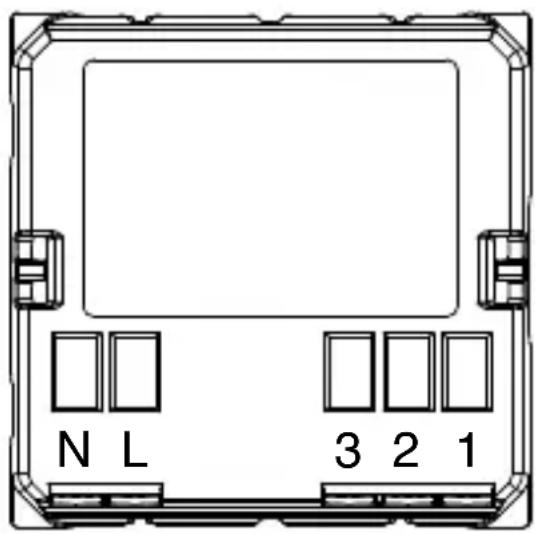

Conexiones electricas

Important: La instalación y la connexion electrica de los dispositivos y equipos tienen que serledgea cabopersonal qualificado y segun las normas y leyes en vigor.El fabricante no se asume ninguna responsabilidad en lo que conciere al empleo de productos querequirean particularesnormas de ambientey/o instalacion,cuya responsabilidad corre a cargo del instalador.

Atencion: antes de efectuar la instalacion del aparato, hay que desactivar la tension de red.

Con la tension de red desactivada:

Conectar los cables de alimentacion a las bornas n^ L (Linea) y n^ N (Neutro).

Conectar a las bornas los cables del dispositivo a controlar:

$$ n ^ {\circ} 1 = \text {c o n t a c t o N A} $$

$$ n ^ {\circ} 2 = \text {c o m u n} $$

$$ n ^ {\circ} 3 = \text {c o n t a c t o N C} $$

Con fuertes cargas inductivas (bombas y electrovalvulas) se aconseja conectar un filtro RC en paralelo respecto a la energia.

Bornas de cableado

Alimentación: L - Fase

N - Neutro

Relé de salute: 1 = contacto NA

INSTRUCCIONES PARA EL EMPLEO

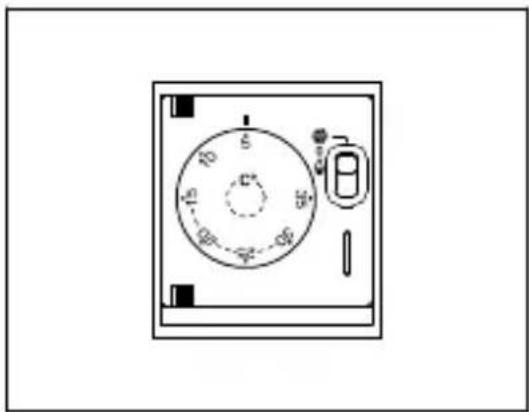

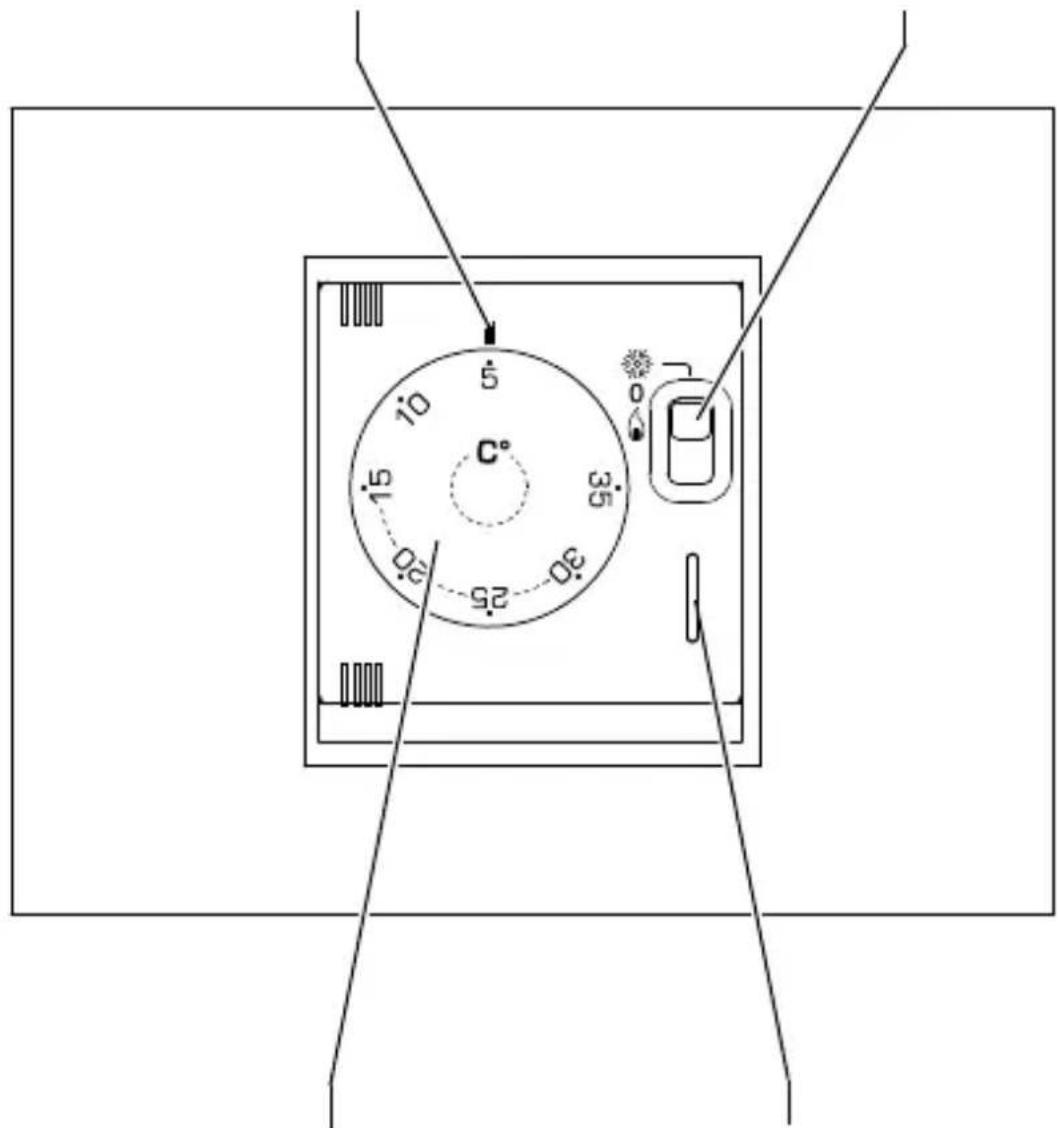

Mandos y seals转化iones

Aguja indicadora

de referencia

para fijación temperatura

Selector para regulación

modo de trabajo

verano OFF /invierno

Manecilla con escalata

temperatas: 5^÷ 35^

Led sealilacion estado

de la carga:

encendido = energia activada
