GW14705 - Thermostat Gewiss - Kostenlose Bedienungsanleitung

Produkttyp	Raumthermostat
Marke	Gewiss
Modell	GW14705
Versorgungsspannung	230 V ~ 50/60 Hz
Ausgangstyp	Relais mit Wechselkontakt (NO/NC)
Einstellbereich	+5 °C bis +35 °C
Temperaturgradient	±0,5 °C bei 20 °C
Betriebstemperatur	0 °C bis +50 °C
Schutzart	IP30
Isolationsklasse	II
Maximaler Leiterquerschnitt	2,5 mm²
Hauptfunktionen	Sommer-/Winterumschaltung, Temperaturregelung
Anzeigen	Gelbe LED (Ortung), grüne LED (Ausgangszustand)
Normen	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Empfohlene Installationshöhe	1,50 bis 1,70 m über dem Boden
Elektrischer Anschluss	Klemmen L (Phase), N (Neutralleiter), 1 (NO), 2 (Mittelkontakt), 3 (NC)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Installation durch einen qualifizierten Elektriker; vor dem Eingriff die Stromversorgung unterbrechen
Allgemeine Informationen	Thermostat für Heiz- und Kühlsysteme (Sommer/Winter)

Häufig gestellte Fragen - GW14705 Gewiss

Wie installiere ich den Thermostat GW14705?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Unterbrechen Sie vor dem Eingriff die Stromversorgung. Befestigen Sie den Thermostat in einer Höhe von 1,50 bis 1,70 m über dem Boden, geschützt vor Wärmequellen, Luftzug und Feuchtigkeit. Schließen Sie die Drähte an die Klemmen an: L (Phase), N (Neutralleiter), 1 (NO-Kontakt), 2 (Mittelkontakt), 3 (NC-Kontakt).

Was ist der einstellbare Temperaturbereich?

Der einstellbare Temperaturbereich beträgt +5 °C bis +35 °C. Der Temperaturgradient beträgt ±0,5 °C bei 20 °C, was eine präzise Regelung gewährleistet.

Was bedeutet die gelbe LED am Thermostat?

Die gelbe LED ist eine Ortungsfunktion. Sie ermöglicht es, den Thermostat im Dunkeln zu finden oder zu überprüfen, ob er unter Spannung steht.

Was bedeutet die grüne LED?

Die grüne LED zeigt den Ausgangszustand an. Wenn sie leuchtet, bedeutet dies, dass der NO-Kontakt (Schließer) geschlossen ist und die Last (Heizung oder Klimaanlage) aktiviert ist.

Wie schließe ich die Drähte an den Thermostat an?

Die Anschlussklemmen sind: L (Phase), N (Neutralleiter), 1 (NO-Kontakt), 2 (Mittelkontakt), 3 (NC-Kontakt). Der maximale Leiterquerschnitt beträgt 2,5 mm². Bei induktiven Lasten wird empfohlen, einen RC-Filter parallel zu schalten.

In welcher Höhe sollte der Thermostat installiert werden?

Die empfohlene Höhe beträgt 1,50 bis 1,70 m über dem Boden. Vermeiden Sie die Platzierung in der Nähe einer Wärmequelle, eines Fensters, einer Tür oder eines Lufteinlasses für eine genaue Raumtemperaturmessung.

Ist dieser Thermostat mit einem Heizkessel kompatibel?

Ja, der GW14705 kann einen Wandheizkessel, einen Brenner, eine Umwälzpumpe oder ein Zonenventil steuern. Schließen Sie einfach das Ausgangsrelais (Klemmen 1, 2, 3) an das zu steuernde Gerät an.

Kann ich diesen Thermostat für die Kühlung (Klimaanlage) verwenden?

Ja, der Thermostat verfügt über eine Sommer-/Winterfunktion. Im Sommermodus kann er ein Klimasystem steuern. Der Anschluss ist ähnlich, aber die Schaltrichtung kann je nach Installation angepasst werden.

Wie reinige ich den Thermostat?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Oberfläche. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die das Gerät beschädigen könnten. Trennen Sie vor der Reinigung die Stromversorgung.

Was tun bei einer Fehlfunktion des Thermostats?

Überprüfen Sie zunächst die Stromversorgung und den Anschluss der Drähte. Stellen Sie sicher, dass der Thermostat richtig positioniert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker oder den Gewiss-Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG GW14705 Gewiss

LVD EN60730-1 EN60730-2-9

LVD EN60730-1 EN60730-2-9

(Directive 89/336/CEE - 7323/CEE)

INSTALLATION INSTRUCTIONS

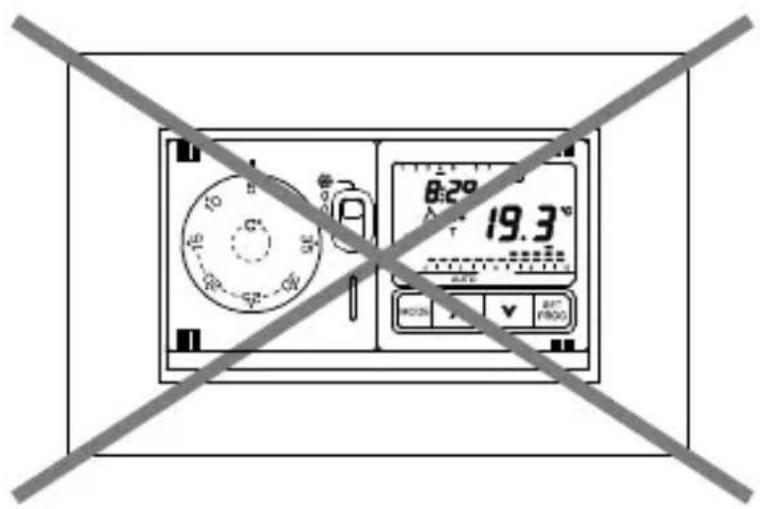

Location advice

OK

INSTALLATION INSTRUCTIONS

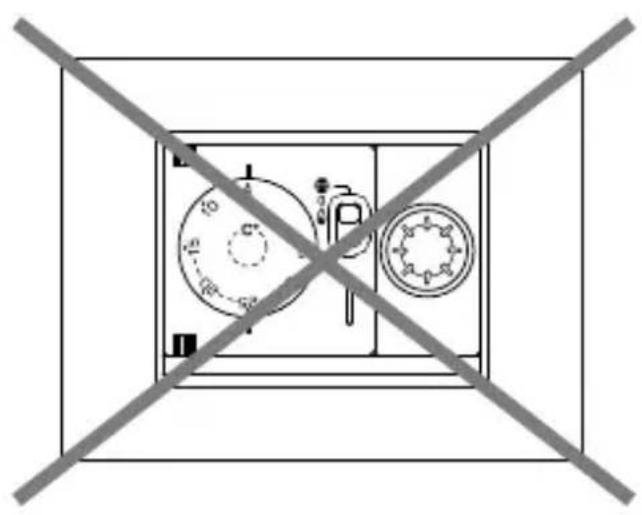

Location advice

LVD EN60730-1 EN60730-2-9

(Directives 89/336/CEE - 7323/CEE)

INSTRUCTIONS POUR L'INSTALLATION

Elektronischer Thermostat sommer/winter

Achtung - Wichtig

Achtung! Die Sicherheit des Geräts ist nur durch Einhalten der hier aufgeführten Anleitungen gewährleistet. Diese müssenDMA aufmerksam durchgeleen und sorgfältig aufbewahrt werden.

Die Produkte der Reihe Chorus sind für die Installation gemäß den Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgeräte u.a. in staubfrei Räumen und in Räumen, in denen keine spezielle Absicherung gegen das Eindringen von Wasser erfolderlich ist, bestimmt.

Die GEWISS-Verkaufsorganisation steht Ihnen für weitere technische Informationen offen zur Verfügung

INHALTSVERZEICHNIS

ALLGEMEINE CHARACTERISTIKEN DES PRODUKTES Seite

-Funktionen 36

INSTALLATIONSANLEITUNG

• Anwendungslogik 37
  -Elektrische Anschlasse 39

BETRIEBSANLEITUNG

-Bedienelemente und Anzeigen 40

Funktionen

LEISTUNGSDATEN

Funktion Sommer / Winter.

Leuchtanzeigen:

• Gelbe LED Funktion Lokalisierung.
• Grüne LED Anzeige Zustand Ausgang (eingeschaltet Kontakt NO geschlossen).

TECHNISCHE KENNDATEN

Versorgungsspannung: 230V 50÷ 60Hz

Aufgenommene Leistung: 2VA

Ausgang über Relais mit Anschluss: Schließer/Umschalter/Öffner

8(2)A / 250 V~

Geräteanschlüsse (Last): 2 oder 3 Leiter

Max. Querschnitt der Leiter an den Klemmen: 2,5 mm

Isolierung: Klasse II

Schutzgrad: IP 30

Verschmutzung: Normal

Regelbereich: von +5^ bis +35^

Temperaturdifferenz: ± 0,5^ bis 20^

Betriebstemperaturgrenzwerte: 0^ ÷ +50^

Bezugsnormen fur CE-Zeichen:

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

LVD EN60730-1 EN60730-2-9

(EWG-Richtlinien 89/336 - 7323)

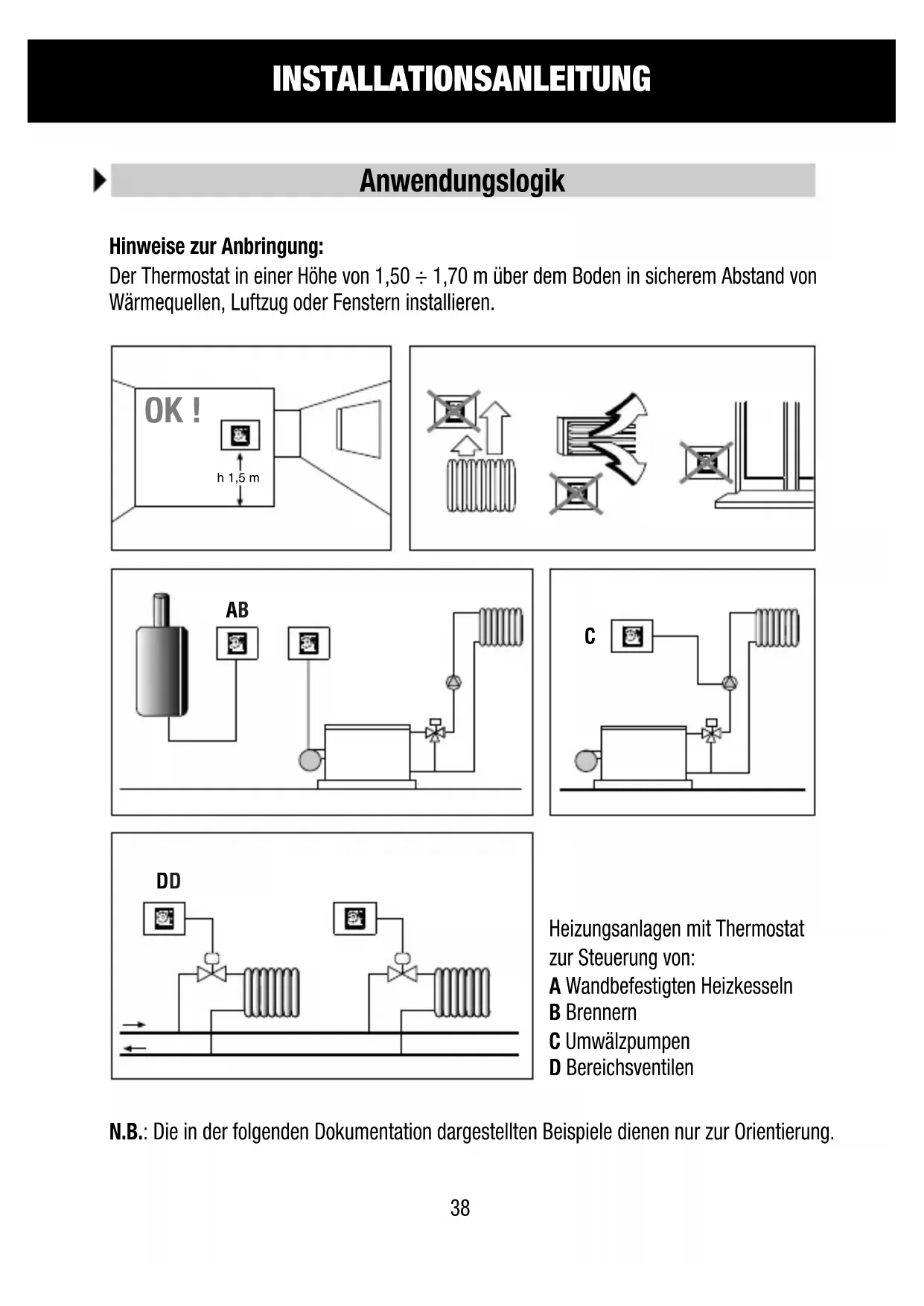

INSTALLATIONSANLEITUNG

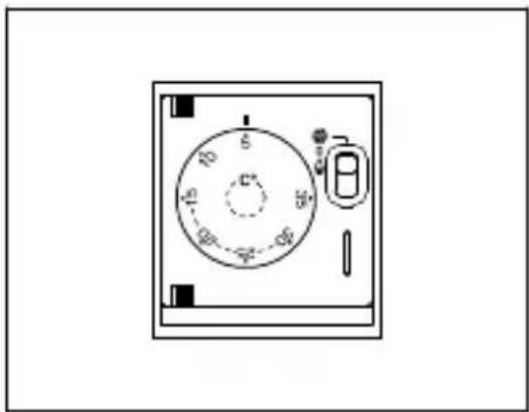

Anwendungslogik

OK

INSTALLATIONSANLEITUNG

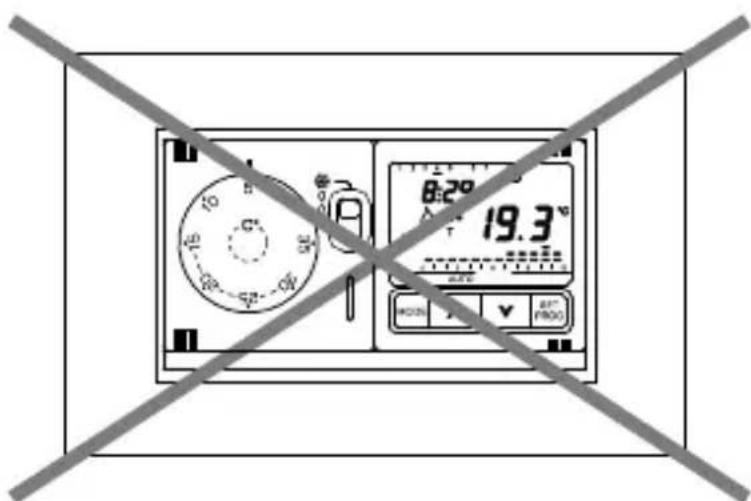

Anwendungslogik

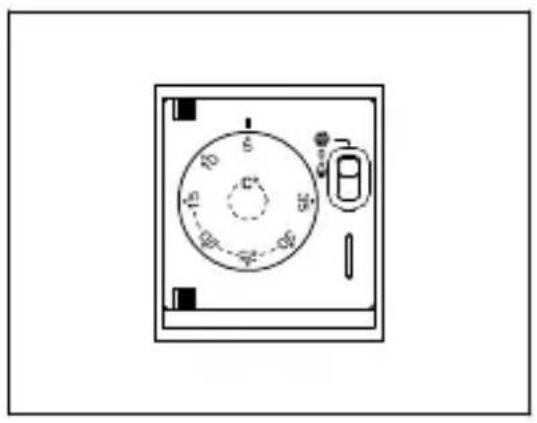

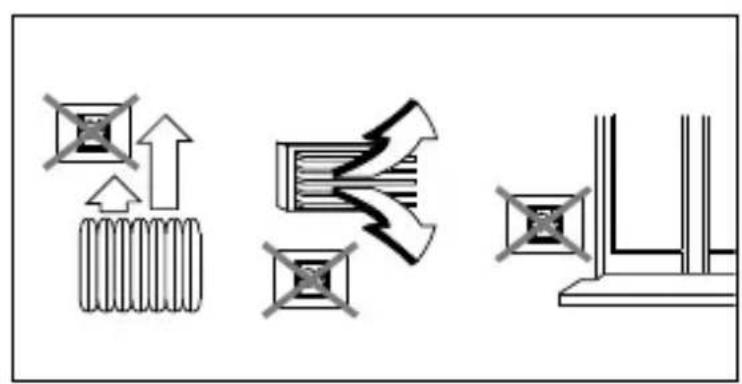

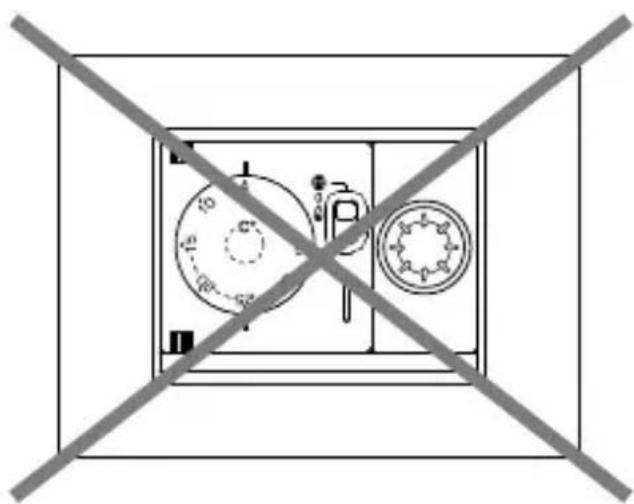

Hinweise zur Anbringung:

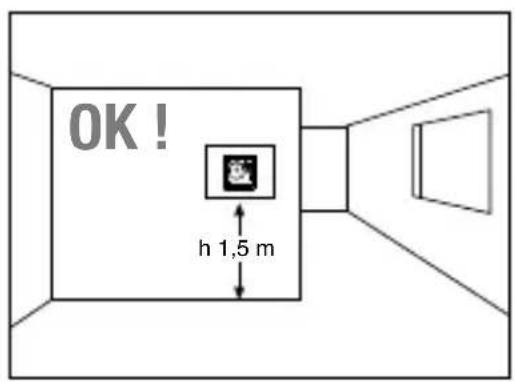

Der Thermostat in einer Höhe von 1,50 ÷ 1,70 m über dem Boden in sicherem Abstand von Wärmequellen, Luftzug oder Fenstern installieren.

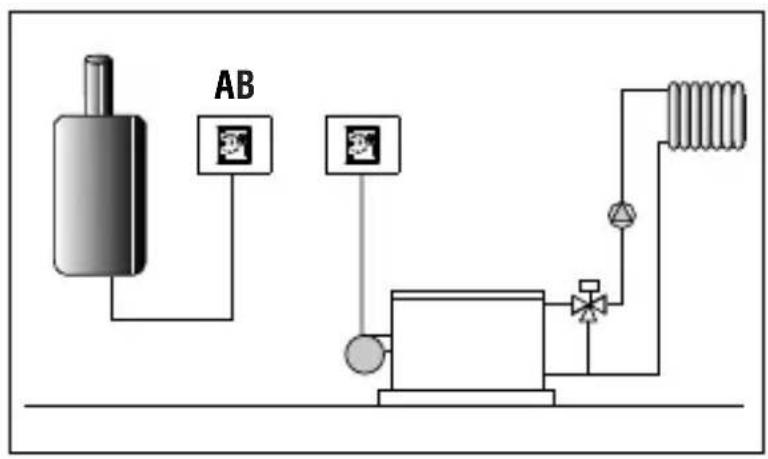

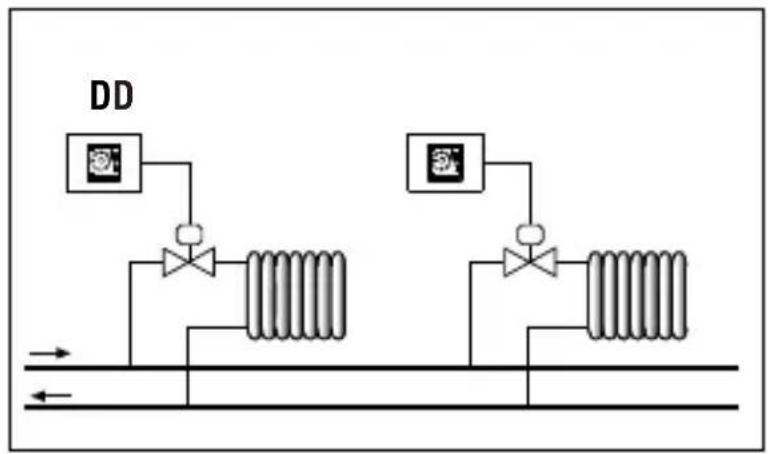

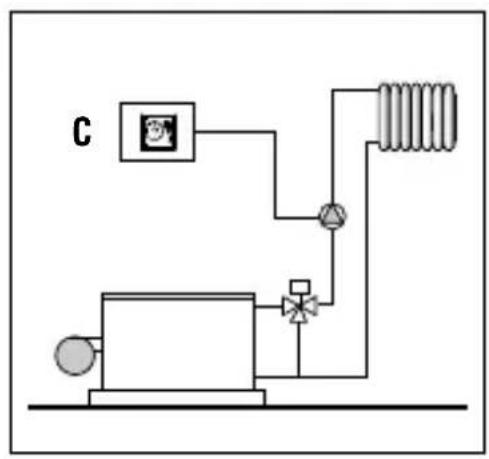

Heizungsanlagen mit Thermostat zur Steuerung von:

A Wandbefestigten Heizkesseln
B Brennern
C Umwalzpumpen
D Bereichsventilen

N.B.: Die in der folgenden Dokumentation dargestellen Beispiele dieren nur zur Orientierung.

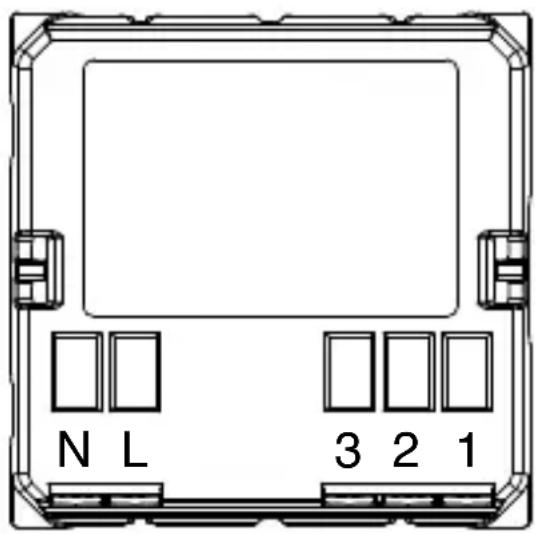

Elektrische anschlUlssse

Wichtig: Installation und elektrischer Anschluss der Vorrichtungen und Geräte müssen von qualifiziertem Fachpersonal nach den geltenden Vorschriften und Gesetzen ausgeführrt werden. Der Hersteller übernimmt keinerlei Haftung für die Verwendung von Produkten, die speziellen Umwelt- und/oder Installationsvorschriften unterliegen; dies liegt im Verantwortungsbereich des Installateurs und Goes zu dessen Lasten.

Achtung: Vor der Installation des Geräts Netzspannung abschalten.

Bei abgeschalteter Netzspannung:

Die Adern der Versorgung an die Klemmen L (Phase) und N (Nulleiter) anschließen.

Die Adern des zu steuernden Geräts an folgende Klemmen anschließen:

Nr 1 = Kontakt N0

Nr 2 = Allgemein

Nr 3 = Kontakt NG

Bei hohen induktiven Lasten (Pumpen und Magnetventile) sollen ein RC-Filter parallel zur Last angeschlossen werden.

Verkabelungsklemmen

Stromversorgung : L - Phase

N - Nulleiter

Ausgangsrelais: 1 = Kontakt N0

2 = Allgemein
3 = Kontakt NG

BETRIEBSANLEITUNG

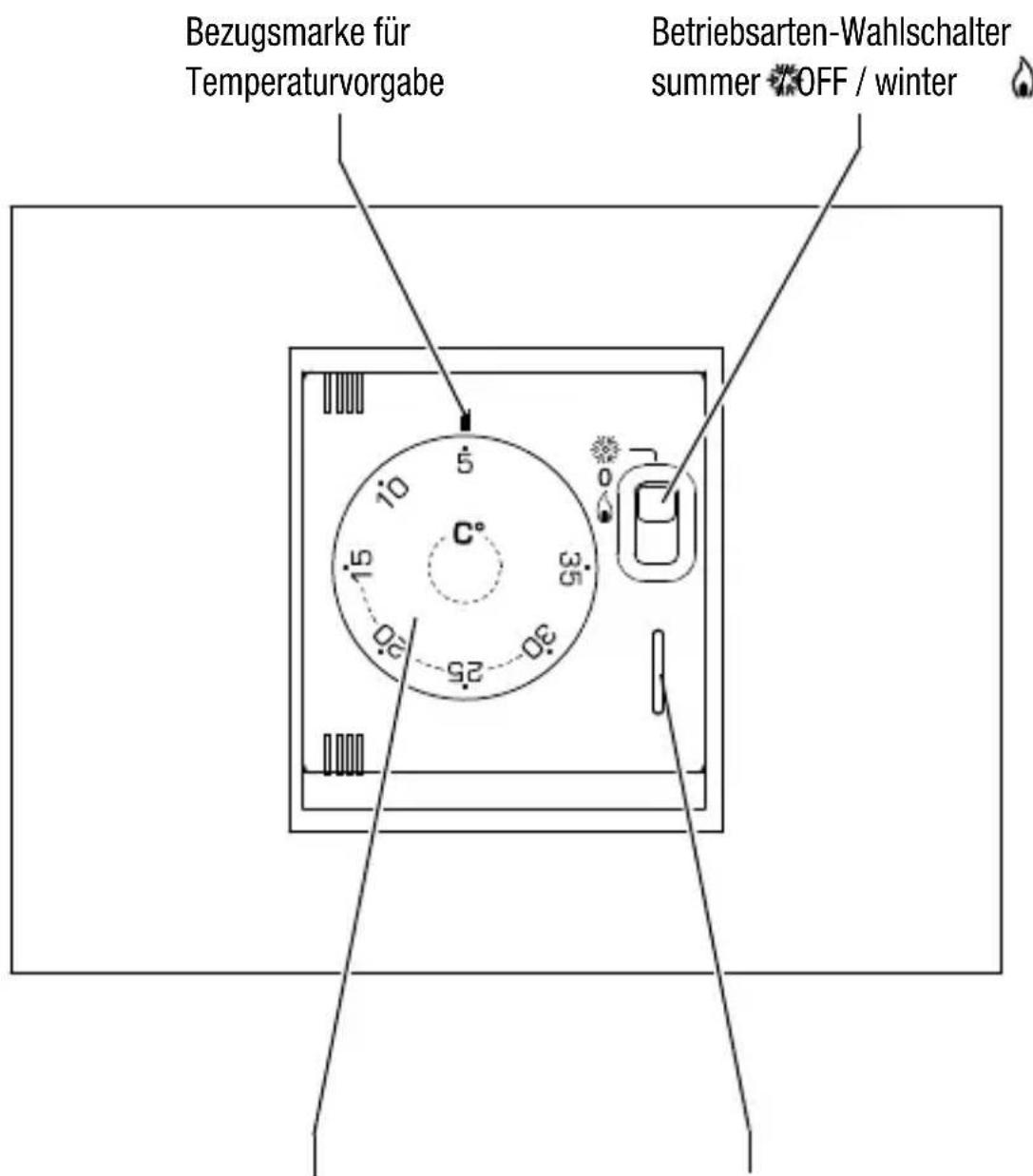

Bedienelemente und anzeigen

Handrad mit Temperaturskala:

5^ C ÷ 35^ C

LED-Anzeige Laststatus:

LED leuchtet = Last EIN
