Tipo di prodotto	Base di ricarica per iPod
Marca	Logic3
Modello	iStation11
Alimentazione di rete	Adattatore AC 5VDC@1.2A (spine Euro e BS intercambiabili)
Alimentazione a batteria	4 batterie AA (non incluse)
Potenza di uscita	6W RMS (3W x 2)
Altoparlanti	Due driver 40 mm full range
Rapporto segnale/rumore	60 dB @ 1W
Risposta in frequenza	200 Hz - 20 kHz
Funzioni principali	Ricarica iPod, modalità Line-in, controllo volume, pulsante accensione/spegnimento, base pieghevole
Compatibilità iPod	iPod con connettore 30 pin (supporti inclusi a seconda del modello)
Ingresso ausiliario	Presa Line-in jack 3,5 mm
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi né acqua.
Sicurezza	Utilizzare solo l'adattatore fornito. Rispettare la polarità delle batterie. Non esporre all'umidità.
Ricambi disponibili	Adattatore AC (YAD011), cavo Line-in (YCB000K)
Servizio clienti	Assistenza telefonica [phone], email [e-mail]

Domande frequenti - iStation11 Logic3

Come accendere l'iStation11?

Premere il pulsante di accensione/spegnimento (ON/OFF) situato sulla parte anteriore della base. Il pulsante si illumina di blu quando è attivato.

La iStation non si accende con l'alimentazione di rete, cosa fare?

Verificare che il cavo di alimentazione sia collegato correttamente alla presa a muro e alla iStation. Provare ad alimentarla con 4 batterie AA per testare.

La iStation non si accende con le batterie, cosa fare?

Testare la iStation con l'alimentazione di rete. Se funziona, sostituire le batterie con batterie nuove rispettando la polarità.

Non esce alcun suono dalla iStation, cosa controllare?

Assicurarsi di utilizzare il supporto appropriato per il proprio iPod. Verificare che il cavo Line-in non sia collegato (taglia l'audio). Assicurarsi che l'iPod sia in riproduzione.

La qualità audio è scarsa, come migliorarla?

Se si utilizzano batterie, sostituirle con batterie nuove. Verificare inoltre che il supporto iPod sia corretto.

Il mio iPod non si ricarica sulla iStation, perché?

Assicurarsi che la iStation sia collegata alla rete elettrica (le batterie non consentono la ricarica). Verificare anche che il supporto sia adatto al proprio iPod.

Come utilizzare la modalità Line-in?

Inserire il supporto universale nel dock. Collegare il cavo Line-in (jack 3,5 mm) alla parte posteriore della iStation e al proprio dispositivo (lettore MP3, ecc.). Impostare il volume del dispositivo al massimo, quindi accendere la iStation.

Che tipo di batterie utilizzare?

Utilizzare 4 batterie AA. Inserirle rispettando i segni + e - nei vani.

Come pulire la iStation?

Utilizzare un panno morbido e asciutto. Evitare acqua e prodotti chimici.

Dove trovare i pezzi di ricambio?

Consultare il sito www.logic3.com o contattare il supporto via email a [e-mail]. I ricambi disponibili sono l'adattatore AC (YAD011) e il cavo Line-in (YCB000K).

MANUALE UTENTE iStation11 Logic3

Adattatore dock.
universale
Cavo di linea (3,5mm)

Installare una i-Station

Pulsante ON/OFF
Volume +/-

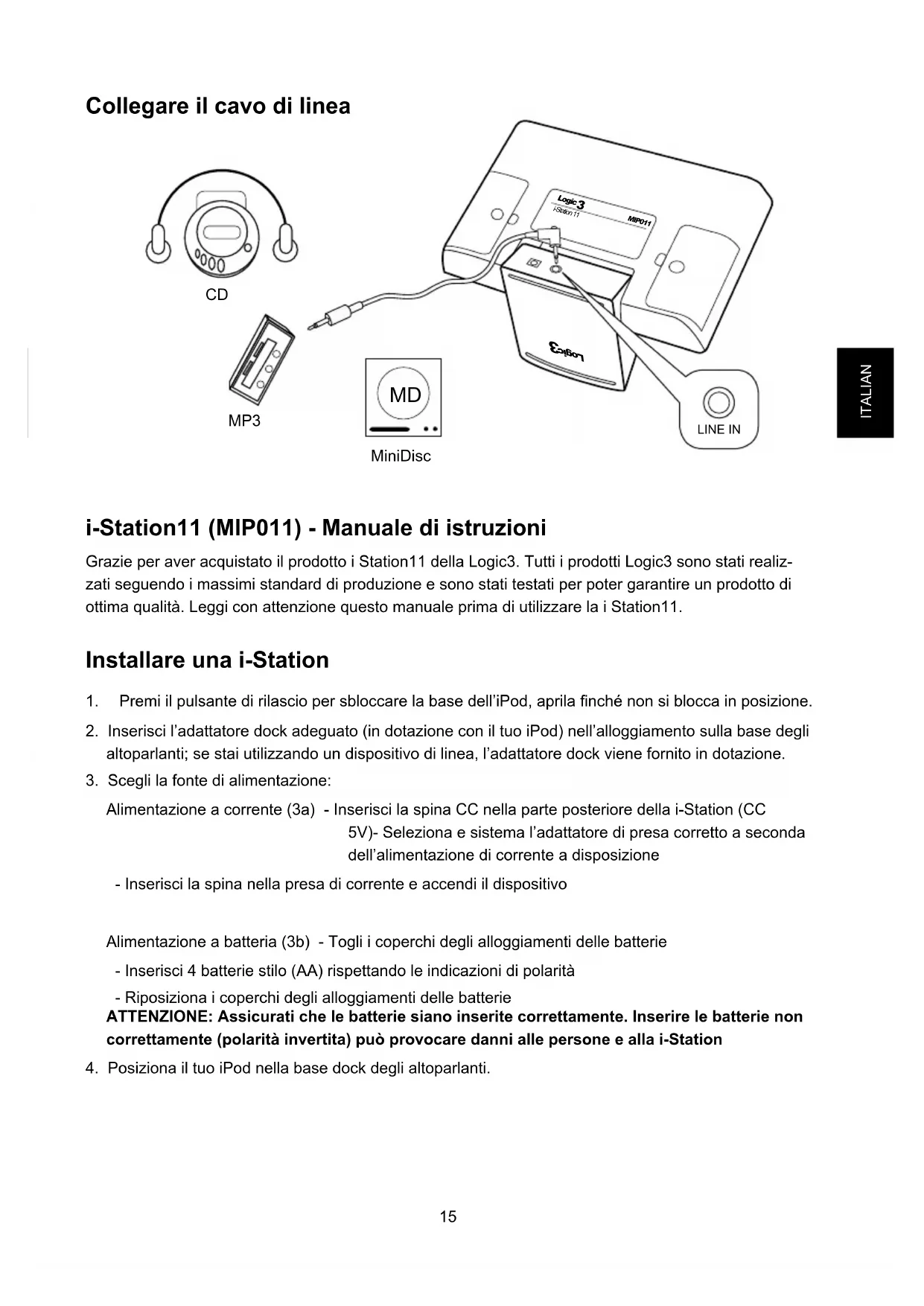

Collegare il cavo di linea

i-Station11 (MIP011) - Manuale di istruzioni

Grazie per aver acquistato il prodotto i Station11 della Logic3. Tutti i prodotti Logic3 sono stati realizzati seguendo i massimi standardi produzione e sono stati testati per poter garantire un prodotto di ottima qualità. Leggi conattenzione questo manuale prima di utilizzato la i Station11.

Installare una i-Station

1. Premi il pulsante di rilascio per sbloccare la base dell'iPod, aprila finché non si blocca in posizione.

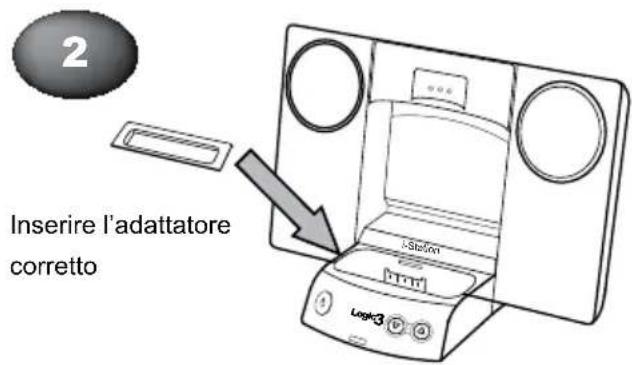

2. Inserisci l'adattatore dock adeguato (in dotazione con il tuo iPod) nell'alloggiamento sulla base degli altoparlanti; se stai utilizzato un dispositivo di linea, l'adattatore dock viene fornito in dotazione.
3. Scegli la fonte di alimentazione:

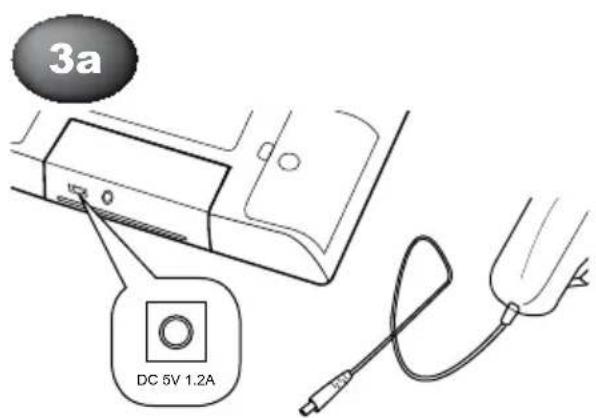

Alimentazione a corrente (3a) - Inserisci la spina CC nella parte posteriore della i-Station (CC 5V)- Seleziona eistema l'adattatore di presa corretto a seconda dell'alimentazione di corrente a disposizione

• Inserisci la spina nella presa di corrente e accendi il dispositorio

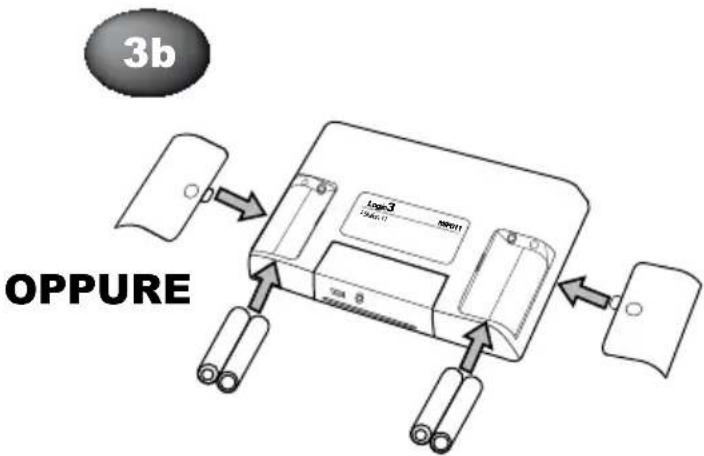

Alimentazione a batteria (3b) - Togli i coperchi degli alloggiamenti delle batterie

• Inserisci 4 batterie stilo (AA) rispettotingando leindicazioni di polarità

• Riposizione i coperchi degli alloggiamenti delle batterie

ATTENZIONE: Assicurati che le batterie siano inserte correttamente. Inserire le batterie non correttamente (polarità invertita) più provocare danni alle persone e alla i-Station

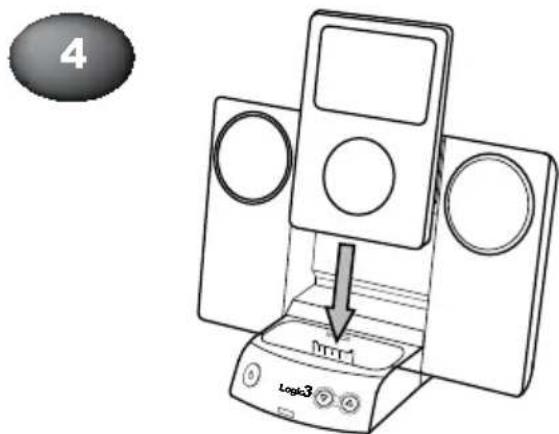

1. Posizione il tuo iPod nella base dock degli altoparlanti.

Utilizzare la i-Station

1. La stazioneiene accesa/spenta tramite il pulsante posizionato nella parte anteriore della base (quando è accesa il pulsante si illuminerà di blu).
2. Ilsystema di altoparlanti è preimpostato ad un livello di volume del 30% . Per regolare il volume utilizza i tasti freccia sulla parte anteriore della base.
3. La base più essere chiusa premendo in corrispondenza dei due ganci ai lati, piegandoli verso l'alto finché non si bloccano.

Ricaricare I'Pod

1. Collega l'adattatore CA alla i-Station e alla presa di corrente.
2. Posizione l'iPod sugli altoparlanti e l'iPod inizIERa a ricaricarsi (il pulsante di accensione/spegnimento della i-Station non deve essere acceso per ricaricare l'iPod).
3. Utilizzando l'adattatore CA, l'iPod cui ricaricarsi e riproduire musica contemporaneamente.

NOTA: Il suo iPod non si caricherà seutilzi l'alimentazione e batteria.

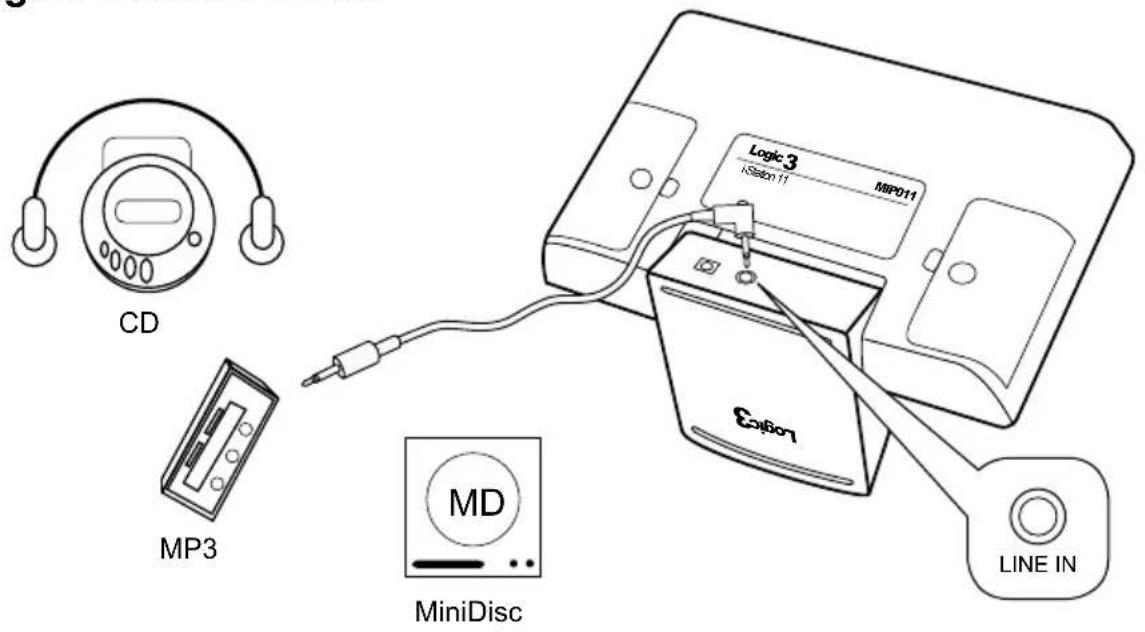

Modalità di linea

La i-Station permette di collegare altri dispositivi audio portatili, come iPod shuffle, MP3, MiniDisc e CD player portatili, per sfruttare ilsystema di altoparlanti.

1. Inserisci l'adattatore dock universale nella base per riporre il dispositivo alla danneggiare il connettore 30 pin.
2. Inserisci il cavo di linea (spinotto ad angolo retto 3,5 mm) nell'ingresso di linea sulla parte posteriore della i-Station.
3. Collega l'altra estremità del cavo di linea (spinotto diritto 3,5 mm) al tuo dispositivo (presa cuffie/uscita audio).
4. Imposta il volume del dispositivo al massimo.
5. Accendi la tua i-Station.

Note: Ricordati di rimuovere il cavo di linea quando utilizi la base perché il cavo di linea disattiverebbe l'audio proveniente alla stazione.

Specifiche tecniche

Potenza continua totale: 6W RMS (3W x 2)

Altoparlanti satellitari: 3W/canale

Driver altoparlanti: 2 driver di tipo full range cono altoparlante da 40mm

Rapporto segnale/rumore (SNR): 60dB@1W

Risposta in frequenza: 200Hz - 20kHz

Adattatore di alimentazione in dotazione:5VCC@1.2A

Risoluzione dei problemi

Problema Cosa devo fare?
La i-Station non si accende quando utilizzato l'alimentazione di corrente	Controlla che il cavo di alimentazione CA sua inserto correttamente nella presa a muro e nella i-Station.
	Prova la i-Station con l'alimentazione a 4 batterie AA.
La i-Station non si accende quando utilizzato l'alimentazione a batterie	Prova la i-Station accendenda tramite corrente alternata. Se in questo modo funziona, sostituisci le batterie con batterie nuove.
Non c'è audio	Assicurati che per il loro iPod via stato utilizzato l'adattatore dock universale adeguato.
	Assicurati che il cavo di linea non sua collegato alla i-Station
	Controlla lo stato di riproduzione (Play) sull'iPod
	Prova ad aggiornare il firmware per il loro iPod usando la versione più recente di iTunes disponibile sul site www.apple.com/ipod/download
La qualità dell'audio è scarsa	Seutilizzi batterie AA, sostitiscile con batterie nuove.
	Assicurati che per il loro iPod venga utilizzato l'adattatore dock adeguato.
L'iPod non si ricarica	Assicurati che per il loro iPod venga utilizzato l'adattatore dock adeguato.
	Assicurati che la tua i-Station sua collegata alla presa di corrente.
L'adattatore dock non si fissa nella i-Station	Togli eventuali adattatori dock universali inserti precedentamente nella stazione.
Hoesso un pezzo della i-Station Consulta la sezione sui pezzi di ricambio di quello manuale.

Lista dei pezzi di ricambio

N° pezzo Codice articolo Nome articolo Prezzo
1 YAD0 11	ADATTATORE CA (SPINE DI ALIMENTAZIONE INTERCAMBIABILI)
2 YCB0 00K CAVO DI LINEA (NERO)	Per maggiori informazi-oni sui prezzi, visita ilsite www.logic3.com

In caso di problemi di installatione della i Station11 (MIP011) contatta il nostro Centro di assistenza tecnica al numero [phone] - La tariffa applicata è per Telefonate nazionali/internazionali oppure scrivì un'email all'indirizzo [e-mail] - Per alcuni modelli, i pezzi di ricambio sono disponibili sul site www_logic3.com
