Producttype	iPod-dockingstation
Merk	Logic3
Model	iStation11
Netvoeding	AC-adapter 5VDC@1.2A (verwisselbare Euro- en BS-stekkers)
Batterijvoeding	4 AA-batterijen (niet inbegrepen)
Uitgangsvermogen	6W RMS (3W x 2)
Luidsprekers	Twee 40 mm full-range drivers
Signaal-ruisverhouding	60 dB @ 1W
Frequentierespons	200 Hz - 20 kHz
Belangrijkste functies	iPod opladen, Line-in-modus, volumeregeling, aan/uit-knop, opvouwbare standaard
iPod-compatibiliteit	iPod met 30-pins connector (inclusief adapters afhankelijk van model)
Aux-ingang	Line-in aansluiting 3,5 mm jack
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen of water.
Veiligheid	Gebruik alleen de meegeleverde adapter. Let op de polariteit van de batterijen. Niet blootstellen aan vocht.
Beschikbare reserveonderdelen	AC-adapter (YAD011), Line-in-kabel (YCB000K)
Klantenservice	Telefonische ondersteuning [phone], e-mail [e-mail]

Veelgestelde vragen - iStation11 Logic3

Hoe zet ik de iStation11 aan?

Druk op de aan/uit-knop (ON/OFF) aan de voorkant van de station. De knop licht blauw op wanneer hij is ingeschakeld.

De iStation gaat niet aan op netspanning, wat nu?

Controleer of de voedingskabel goed is aangesloten op het stopcontact en de iStation. Probeer hem met 4 AA-batterijen te voeden om te testen.

De iStation gaat niet aan op batterijen, wat nu?

Test de iStation op netspanning. Als dat werkt, vervang de batterijen door nieuwe met de juiste polariteit.

Er komt geen geluid uit de iStation, wat moet ik controleren?

Zorg dat u de juiste adapter voor uw iPod gebruikt. Controleer of de Line-in-kabel niet is aangesloten (deze dempt het geluid). Zorg ervoor dat de iPod afspeelt.

De geluidskwaliteit is slecht, hoe kan ik het verbeteren?

Als u batterijen gebruikt, vervang ze dan door nieuwe. Controleer ook of de iPod-adapter correct is.

Mijn iPod wordt niet opgeladen op de iStation, waarom?

Zorg ervoor dat de iStation is aangesloten op het stopcontact (batterijen laden niet op). Controleer ook of de adapter geschikt is voor uw iPod.

Hoe gebruik ik de Line-in-modus?

Plaats de universele adapter in de dock. Sluit de Line-in-kabel (3,5 mm jack) aan op de achterkant van de iStation en op uw apparaat (MP3-speler, enz.). Zet het volume van het apparaat op maximaal en schakel de iStation in.

Welk type batterijen moet ik gebruiken?

Gebruik 4 AA-batterijen. Plaats ze met de + en - tekens in de compartimenten.

Hoe maak ik de iStation schoon?

Gebruik een zachte, droge doek. Vermijd water en chemische middelen.

Waar vind ik reserveonderdelen?

Bezoek www.logic3.com of neem contact op met de ondersteuning via e-mail op [e-mail]. Beschikbare onderdelen zijn de AC-adapter (YAD011) en de Line-in-kabel (YCB000K).

GEBRUIKSAANWIJZING iStation11 Logic3

AC Adapter met verwisselbare stekkers (Euro 2pin en BS 3pin)

Universelle houder
Kabel in (3,5 mm.)

Installatie van i-Station

Aan- en uitschakelaar
Volume +/-

OF

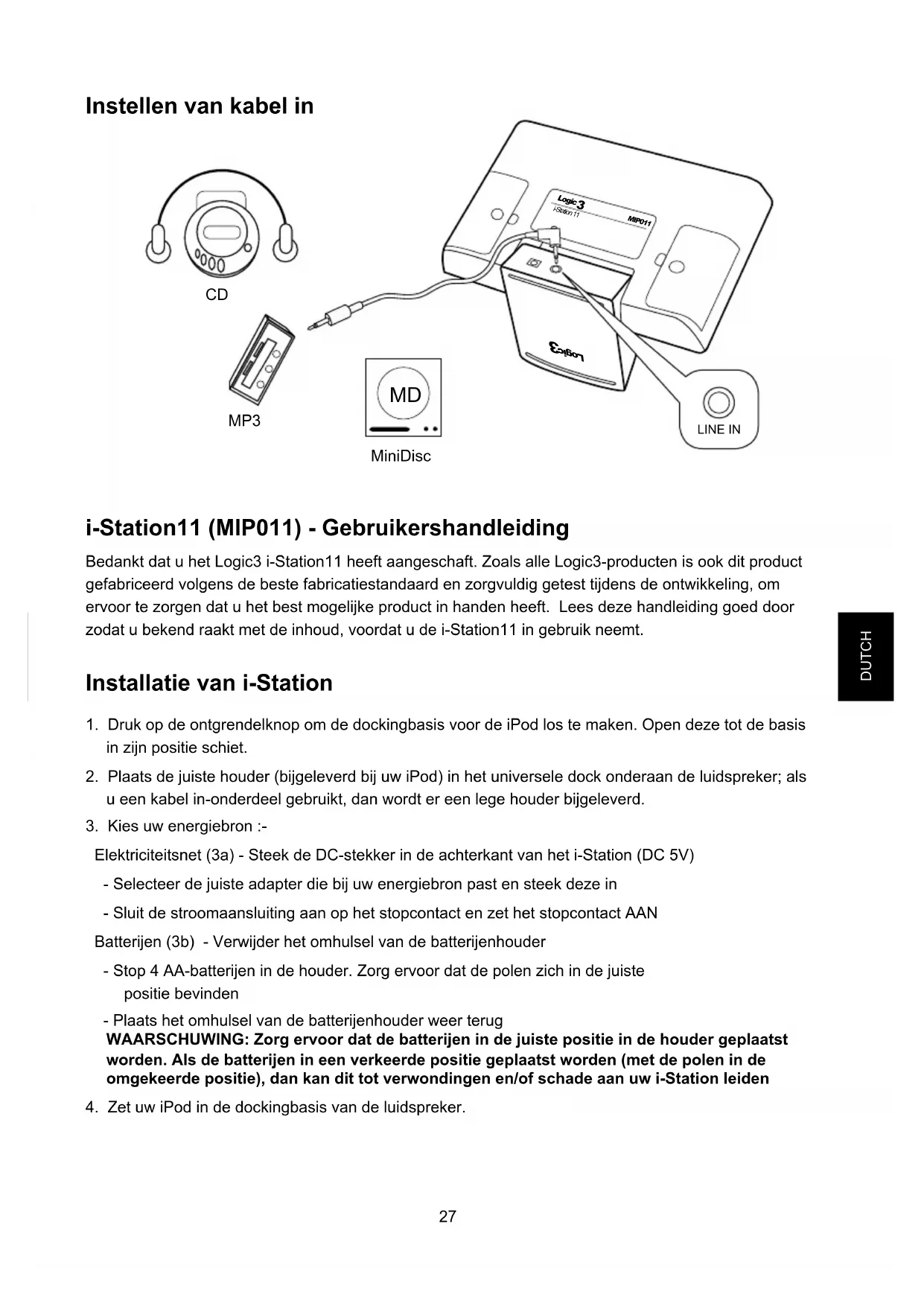

Instellen van kabel in

i-Station11 (MIP011) - Gebruikershandleiding

Bedankt dat u het Logic3 i-Station11 heeft aangeschaft. Zoals alle Logic3-producten is ook dit product gefabricieerd volgens de Beste fabricatiestandaard en zorgvuldig getest tijdens de ontwikkeling, om ervoor te zorgen dat u het best mogelijkke product in handen heeft. Lees deze handleiding goed door zodat ubekend raakt met de inhoud, voordat u de i-Station11 in gebruik neemt.

Installatie van i-Station

1. Druk op de ontgrendelknop om de dockingbasis voor de iPod los te makeen. Open deze tot de basis in zijn positie schiet.

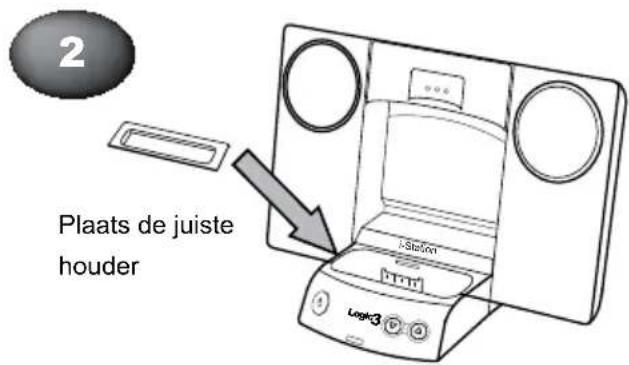

2. Plaats de juiste houder (bijgeleverd bij uw iPod) in het universele dock onderaan de luidspreker; als u een kabel in-onderdeel gezruikt, dan worden er een lege houder bijgeleverd.
3. Kies uw energiebron :-

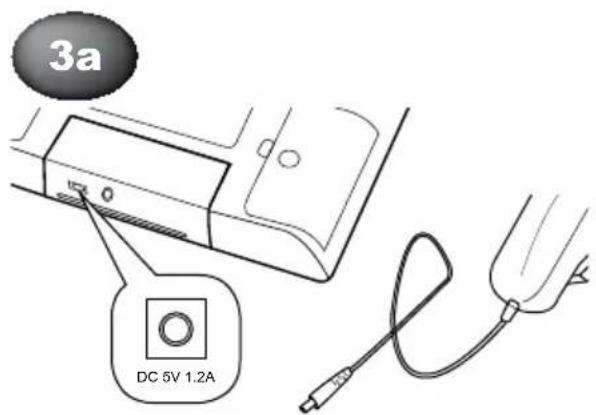

Elektriciteitsnet (3a) - Steek de DC-stekker in de achterkant van het i-Station (DC 5V)

• Selecteer de juiste adapter die bij uw energiebron past en stek deze in
• Sluit de stroomaansluiting aan op het stopcontact en zet het stopcontact AAN

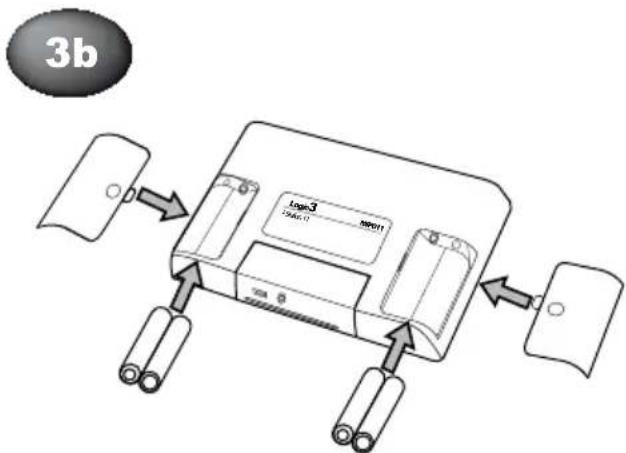

Batterijen (3b) - Verwijder het omhulsel van de batterijenhouder

• Stop 4 AA-batterijen in de houder. Zorg ervoor dat de polen zich in de juiste positie bevinden

• Plaats het omhulsel van de batterijenhouser waer terug WAARSCHUWING: Zorg ervoor dat de batterijen in de juiste positie in de houser geplaatst worden. Als de batterijen in een verkeerde positie geplaatst worden (met de polen in de omgeekerde positie), dan kan dit tot verwondingen en/of schade aan uw i-Station leiden

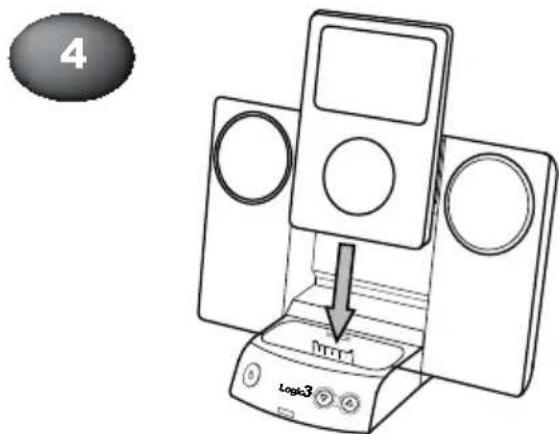

• Zet uw iPod in de dockingbasis van de luidspreker.

Het i-Station gebruiken

1. Het apparaat kan AAN of UIT gezet worden via de AAN-/UIT-knop die zich aan de voorkant van de dockingbasis bevindt (de knop zal blauw oplichten wonneer het apparaat AAN worden gezet).
2. Het luidsprekersystem is automatisch ingesteld op een volumeniveau van 30% . Het volume kan aangepast worden met behulp van de Omhoog- en Omlaag-knappen aan de voorkant van de dock-ingbasis.
3. De dockingbasis kan omhoog geklapt worden door op de twee pallen aan beiden kanten van de dockingbasis te drukken en het onderdeel maar boven te klappen, tot het op+zijn plaats vastklikt.

De iPod opladen

1. Sluit de AC-adapter aan op het i-Station en zet het stopcontact AAN.
2. De iPod zar zich op beginnen te laden zo gauw het op de luidspreker worden geplaatst. (Het i-Station hoeft nicht AAN te staan om de iPod op te laden).
3. De iPod kan zich opladen en tegelijkertijd muziek afspelen met behulp van de AC-adapter.

OPMERKING: Uw iPod zar zich nicht opladen wonneur u batterijen als stroomvoorziening gebruikt.

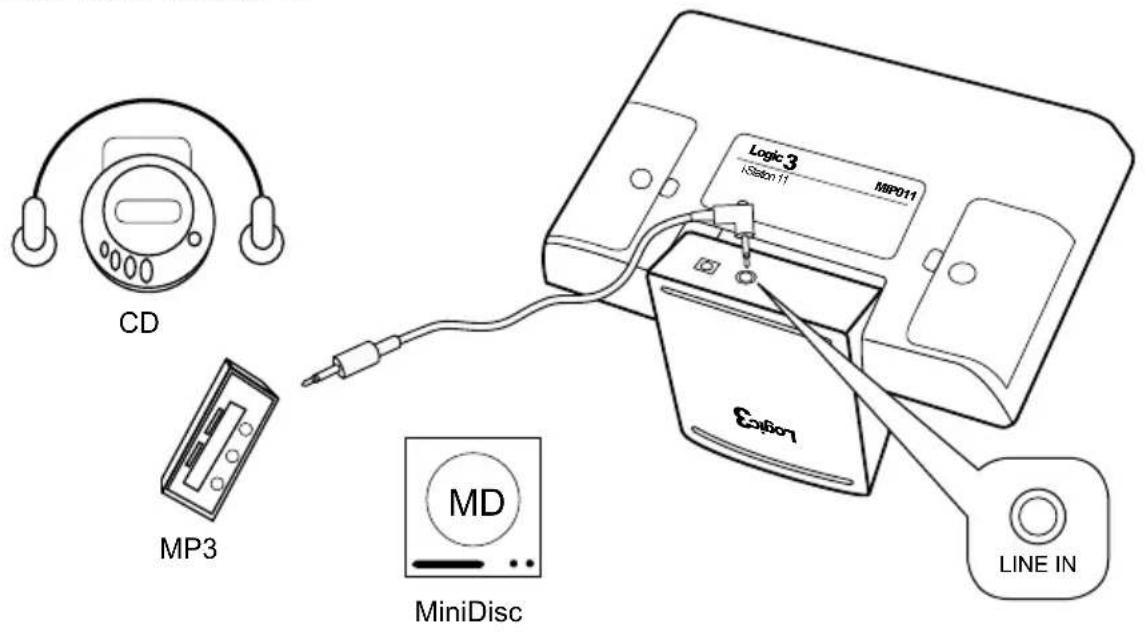

Kabel in-modus

Het i-Station biedt ook de möglichkheid om andere draagbare geluidsapparaten, zoals iPod shuffle, MP3, MiniDisc en draagbare CD-spelers aan te sluiten, zodat de luidsprekers gebruikt hunnen worden.

1. Stop de universe houder in de dockingbasis. Hiermee=kunt u uw apparaat in de dockingbasis plaatsen, zonder dat de 30 pin-aansluiting beschadigd worden.
2. Steek de kabel in-kabel (3,5 mm. stekker onderrechtterhoek) in de achterkant van het i-Station in de kabel in-ingang.
3. Sluit het andere uiteinde van de kabel in-kabel (3,5 mm. rechte stekker) aan op uw apparaat (koptelefoon/uitgang).
4. Zet het volume van uw apparaat volledig open.
5. Zet uw i-Station aan.

Opmerking: Denk eraan om de kabel in-kabel te verwijderen wonneer u het dockingstation wilt gebruiken. De kabel in-kabel zal ieder geluid dat uit het dockingstation komt overstemmen.

Probleem Wat要去 ik doeon?
i-Station waar不去 AAN met stroom-voorziening via het elektriciteitsnet	Controller of de AC-stroomkabel stevig aangesloten is op het stop-contact en het i-Station.
	Test of het i-Station wel werkt met 4 x AA-batterijen.
i-Station waar不去 AAN met stroom-voorziening via batterijen	Test of het i-Station wel werkt via het elektriciteitsnet. Vervang de batterijen indien dit werkt.
Geen geluid	Controller of de juiste universele dockhouser voor uw iPod worden gebruikt.
	Controller of de kabel in-kabel Niet op het i-Station is aangesloten..
	Controller de afspeelstatus op de iPod.
	Probeer de firmware voor uw iPod bij te werkken met behulp van de niewuste iTunes. Deze is beschikbaar via www.apple.com/ipod/download
Geluidskwaliteit is slecht	Vervang de AA-batterijen, indien u deze gebruikt.
	Controller of u de juiste holderoor uw iPod gebruikt.
iPod laadt zich nicht op	Controller of u de juiste holderoor uw iPod gebruikt.
	Controller of uw i-Station aangesloten is op het AC-elektriciteitsnet.
Houder past Niet in het i-Station Verw	der eerder geplaatste universele dockholders.
Ik ben een onderdeel van het i-Station kwijt	Kijk verderop in deze handleiding voor meer informatie over reserve-onderdelen.

Lijst van reserveonderdelen

Onderdeelnr.: Voorwerpcode Voorwerpnaam Prijs
1 YAD011		AC-ADAPTER (VERWISSELBARE STEKKERS)	Bezoek unsere website www_logic3.com omPRIJzen te bekijken
2 YCB000K KABEL IN (ZWART)

Als u problemen ondvindt met het instellen van het i-Station11 (MIP011) dan kutu contact opnemen met\ onze Technische Ondersteuning Hotline via [phone] - nationale/internationale telefoonkosten\ zijn van toepassing of stuur een e-mail maar [e-mail] - Reserve-onderdelen zich voorSENSige\ modellen beschikbaar via onsite website www_logic3.com
