MANUALE UTENTE BS 1256 CLATRONIC

Elementi di lavoro.. 3

Istruzioni per l'uso . 29

Dati tecnici.. 32

Garanzia.. 33

CopepkanHe

O630p dTeane npibopa. ctp. 3

PykoOCTBO NO 3KcIpyatau.. ctp. 55

TexHHueckme daHHbIe. ctp. 58

TapaHTnA. 59

Norme di sicurezza generali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitàmente al certifi cato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale. Non utilizzato all'aperto (a meno che non sia contemplato un particolare tipo di uso all'aperto nel rispetto di specifiche condizioni). Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affi lati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (si raccomanda di afferrare il connettore e non il cavo quando si effettua esta operazione) allorché non si utilizes l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sono sorgilestanza. Se si dovesse assentarsi dal posto di lavoro, spegnere e disconnettere sempre l'apparecchio, (predendo in mano la spina, non tirando il cavo).
• Controllare periodicamente l'apparecchio per verifi care che non vi siano danni. Non mettere in funzione l'apparecchio nel caso in cui sia guasto.
  Non tentare di riparare l'apparecchio, bensi rivolgersi a un technician autorizzato. Al fi ne di evitare l'insorgere di situazioni di pericolò, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un technician ugualmente qualifi cato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzare esclusivamente accessori originali.
• Rispettare le seguente "Speciali norme di sicurezza".

Bambini e persone fragili

Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.
Attenzione! Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!
Per proteggere i bambini o le persone con abilità ridotte dai pericoli delle apparecchiature elettriche, fate in modo che questo appearecchio venga impiegato solo quello sorvegianza. Questo appearecchio non è un glacattolo. Non lasciate che i bambini piccoli lo usino per gliacare.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportantipara propria sicurezza sonoindicati appropriatamente.Osservareassolutamentequesteindicazioni, perevitare incidenti edanniall'apprecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per I' apparecchio o altri oggetti.

OTA: Mette in risalto consigli ed informazioni.

Speciali norme di sicurezza

Nonutilizzare l'apparecchio per aspirare sostenze liquide o umide.
Non utilizzare l'apparecchio per aspirare ceneri ancorta calde oppure oggetti affi lati o acuminati.
Nonutilizzare l'apparecchio in ambienti umidi.
Non utilizzato mai l'apparecchio sono fi Itro. Dopo aver usato I'aspirapolvere, accertarsi sempre che il fi Itro sia installato correttamente nella posizione corrispondente.
- Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'aspiratore lontana da capelli, abiti e da altre parte del corso.
- Tenere l'aspiratore lontano delle fonti di calore quali i radiatori, ilorno, ecc.

Elementi di comando

	1	Coperchio	fi Itrato scarico
2 Collegamento del tubo fi essibile
	3	Tubo	fi essibile di aspirazione
4 Tubo di aspirazione telescopico
	5	Impugnatura
	6		Contenitore della polvere
		con fi Itrò per protezione del motore
	7	Supporto	accessori
	8	Interruttore	On/Off
9 Pulsante delsystema avvolgicavo
	10	Cavo
	11	Scocca	portaccessori
	12	Bocchetto di metallo per pavimenti
	13	Bocchetto per pavimenti a parchetti
	14	Spazzola aspirante turbo
	15	Filtro di aspirazione
	16	Telecomando a infrarossi
	17	Vano batterie per il telecomando
	18	Sgia luminosa di controllo rete
	19	Indicatore di riempimento -
		Contenitore polvere

Accessor

A Bocchetta,2 in 1" (bocchetta a spazzola e per giunti)
B Bocchetta divani

Messa in funzione

• Inserire la testina di collegamento del fl essibile di aspirazione nel corrispettivo collegamento fi no al punto di arresto meccanico, premendo a quello scopo contemporaneamente i tasti. Per sganciare il fl essibile, premere di nuovo i tasti sulla testina di collegamento.

• Tenere premuti i tasti e poi estrarre il fl essibile.

• Eventualmente infi lare il tubo di aspirazione nell'impugnatura.

Inserire le batterie nel telecomando

• Aprire il coperchio del vano batterie sul manico.
• Inserire 2 batterie del tipo R03 „AAA" 1,5 V. Fare attenzione ad inserire i poli correttamente (fondo del vano batterie o incisione sul lato esterno)!
• Nel caso in cui il telecommando non venga utilizzato per periodi di tempo prolongati, si consiglia di estrarre le batterie allo scopo di evitare che si verifi chi una fuoriuscita dell'acido delle batterie.
• Chiudere il vano batterie.
• Non usare batterie nuove con quale gia usate oppure di un'alto tipo.

ATTENZIONE:

Non gettare le batterie nei rifi uti domestici. Buttare le batterie usate negli apposti contentitori o restituirle al negotiante.

Non buttare mai le batterie nel fuoco.

Utilizzo dell'apparecchio

1. Montare gli accessori.
2. Srotolate il cavo nella lunghezza necessaria e inserte la spina in una presa con collegamento di terra regolamente installata da 230 V, 50 Hz. Accendete l'apparecchio con l'interruttore On/Off. La spia di controllo rete è accesa.
3. Telecomando: accendete prima l'apparecchio con l'interruttore On/Off (la spia di controlo rete è accesa). Con il telecomando sul manico potete accendere e spegnere l'apparecchio. Con i tasti +/- si aumento ovvero riduce la potenza di aspirazione.
4. Utilizzato quindi l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

I NOTEA:

préstare attenzione al raggio d'azione consentito, il quale dipende alla lunghezza del cavo!

Regolatore della potenza di aspirazione (tasto +/-)

Potenza di aspirazione bassa: per tende e materiali delicati.
Potenza di aspirazione media: per tappeti in velluto aello lungo e per pavimenti in tessuto.

Potenza di aspirazione elevata: per pavimenti e tappeti robusti.

Dispositivo avvolgicavo per il cavo di allacciamento alla rete

• Si raccomanda di estrarre il cavo soltanto fi no al contrassegno in colore giallo.
  Non tirare mai, in nessun caso, il cavo sino al contrassegno rozzo, in quanto il dispositorio avvolgicavo potrebdenneggiarsi. I danni di quello genere non sono coperti da garanzia.

Riavolgimento del cavo

Premere il pulsante relativo al dispositivo avvolgicavo e accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo.

Tubo di aspirazione a telescopoio

Grazie al tubo di aspirazione regolabile in altezza è possible un adattamento ottimale alle condizioni fi siche.

• Sbloccare l'aggancio premendo il tasto in direzione della freccia.
• Portare il tubo di aspirazione all'altezza desiderata. Per bloccare sganciare il tasto fi no allo scatto.

Spagnere

• Mettete l'apparecchio nella disponibilità al funzionamento con il tasto, sul telecomando (la spia di controllo rete è accesa).
• Spegnete l'apparecchio con l'interruttore On/Off. La spia di controllo si spegne. Infi ne staccate la spina.

Bocchette

I NOTEA:

Gli accessori si trovano nel supporto del tubo telescopoico.

Bocchetta a spazzola

e per giunti: Per la pulizia di imbottiti, tende, angoli, fissure eccetera.

Bocchetta 2 in 1":utilizzandola nella

sua forma chiusa, questa bocchetta.
puo essere impiegata come bocchetta
per giunti. Nel caso in cui si desideri
invece utilizzare la bocchetta a spazzola, è necessario tirare la spazzola
nella direzione indicata alla freccia,
fi nché esta non si innesti meccanically in posizione.

Bocchetta divani:

Per la pulizia di poltrone, tendaggi, ecc.

Bocchetto di metallo per pavimenti:

Per la pulizia di tappeti o di superfi ci lisce.

Pavimenti lisci:

Premere con il piede la leva su cui è riportato il simbolo della spazzola in modo da abbassarla. Le spazzole divertano in quello modo visibili.

Tappeti:

Premere la leva situata di fronte alla precedente, in modo da abbassarla.

Bocchetto per pavimenti a parchetti:

Il bocchetto per pavimenti è scorrevole grazie alle rotelle. Per superfi ci più grandi come parchetti, laminato oppure piastrelle, ecc..

Spazzola

aspirante turbo: Il bocchetto per pavimenti è scorrevole

grazie alle rotelle. La spazzola è dotata di un cilindro rotativo ed uno oscillante, che vengono messi in azione alla corrente d'aria. Elimina effi cacamente qualiasi sporcizia incrostata, peli di animali, fi li e peli di tutti i generi. Il belo del tappetoosi spazzolato ha un aspetto fresco.

Osservare che la spazzola aspirante turbo non è adatta per pavimenti lisci, p.e. parchetti, laminati, ecc., la superfici cie potrebbe essere danneggiata.

Staccare le bacchette: Si staccano girandole leggermente.

Indicatore di riempimento contentitore polvere

Tenete il fl essibile di aspirazione sospeso alla carico. Se la spia di riempimento (19) si accende, il contentatore è pieno. Svuotate il contentatore come descririto in basso e reinseritelo.

Filtri

L'apparecchio dispone di 3 sistemi di fi Itri. Ilsystema convenzione del sacchettino da polvere è stato sostituito da un contentore per la polvere trasparente. In quello raccoglipolverre tutto viene girato a mulinello grazie alle elevata velocità di corrente dall'aria "aspirata": dai pezzi di sporco più grossi alle particelle di polvere più fi ni.

Non serve più ricomprare i sacchetti.

Se i resinui di polvere hanno raggiunto la marcatura MAX sul contentatore della polvere oppure la potenza di aspirazione diminuisce, proseguire in modo seguente:

III.1
III.2

Svotare il sacchettino

• Ora spegnete l'apparecchio ed estraete la spina alla presa. Tirate sull'impugnatura del contentitore della polvere ed estraete il contentatore medesimo.
• Svuotare il contento del sacchettino, per farlo preme- re il tasto del sacchettino.
• In seguito chiudere nuovamente la valvola del sacchettino.
  Reinserite il contentatore della polvere facendo attenzione che lo scatto di inserimento sienta bene.

III.3

1. Filtro salvamotore (nel raccoglipolvere)

Pulizia del supporto fi Itro Importante:

Svuotare sempre il sacchettino prima di prelevare il supporto del fi nitro.

Togliete il contentatore della polvere (vedi disegno 1).
Per fare ciò premere il tasto che si trova sul sacchetto della polvere (vedi disegno 2).

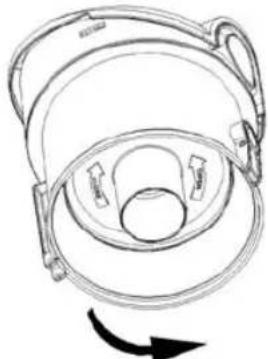

• Girare il coperchio (vedi disegno 3) in direzione, "alzarlo insieme al supporto fi ttro.

III. 4

Togliere il supporto del fi Itro dal coperchio, in direzione "OPEN". Estrarre il supporto del fi Itro (in due pezzi) e pulire il fi Itro principale, spazzolandolo e battendolo leggermente.
Reinserire pezzi. Girare il suprto fi Itro fermamente, in direzione CLOSE.
Appoggiare il coperchio sul sacchettino, la freccia si trova sopra il simbolo e girarlo fermamente in direzione.
- Dopo aver svuotato il raccoglipolverre tre volte o nel caso di molto sporco, pulire il fi Itro mettendolo tutto l'acqua corrente nella direzione opposa all'aspirazione. Reinserirlo solo quando è completamente asciutto!

• Inserirlo nuovamente solo se è completamete asciutto!
  Attention: Non lavare mai i fi ltri nella lavatrice e non usare un asciugacapelli per asciugare.

III.5

2. Filtro di aspirazione

Il fi ltro d'ammissione si trovato sulla cavity del contentatore. Togliete il contentatore della polvere e poi il fi ltro di aspirazione. Pulre il fi ltro d'ammissione dopo aver svuotato per ca 10 volte il contentitore, oppure quando risulta necessario.

Osservare che il fi Itro sia sempre pulito, per garantire la circolazione d'aria. In caso di necessità, è possibile pulire il fi Itro utilizzato dell'acqua calda perché additivi. Si raccomanda di insereire il fi Itro esclusivamente dopo averlo asciugato perfettamente!

III.6

3. Filtro di scarico

L'apparecchio disponone inoltre di un fi Itro di scarico.
Per garantire una funzione perfetta del iltro, raccomandiamo di pulirlo agli 6 mesi.
- Questo fi tlo è situato nella parte posteriore dell'apparecchio, dietro la griglia di areazione.
- Aprille la griglia di ventilazione premendo la leva che si trova al lato della griglia di ventilazione.

• Togliere quando la grata tirandola in avanti. Estrarre il fi Itro e pulirlo rispettoando leindicazioni già fornite in precedenza. Appicare nuovamente il fi Itro e chiudere la griglia di aerazione, effettuando nella sequenza inversa le operazioni descritte.

Notare bene questa indicazione!

• La pulizia può essere necessariaanche后再i previ periodi, a seconda delle condizioni dell'uso,p.e.aspirando polvere fi ne.
• Se la potenza di aspirazione dovesse diminuire, pulire il fi tiro come descrizione.
• Se la potenza di aspirazione dovesse diminuire improvisamente durante l'uso, la causa potrebbe essere un intasamento del fiutto.

Pulizia e conservazione

Pulizia

• Prima di procedere alla pulizia, è indispensable staccare la spina dalla presa di rete.
• Pulire l'alloggiamento servendosi di un panno asciutto.
• Pulire il fi tlo di protezione del motore ogni 3. svuotamenti. Questo fi tlo è situato dirtio il sacchetto di spolvero. Pulire il fi tlo utilizzato dell'acqua calda alla additivi. Si raccomanda di inseire il fi tlo esclusivamente dopo averlo asciugato perfettamente.

Conservazione

• Lasciate raffreddare completeness l'apparecchio.
• Riavolgere completeness il cavo.
• Per posare l'apparecchio in posizione orizzontale: appendere il gancio che si trova sulla spazzola per pavimenti nel dispositorio di stazionamento nella parte posteriore dell'apparecchio.
• Per posare l'apparechio in posizione verticale: appendere il gancio del tubo di aspirazione nel disposito di stazionamento nella parte inferiore dell'apparechio.

Rimozione guasti

Guasto Cause possibili Rimedio
Azionando l'interruttore On/Off l'apparechio non si accende.	L'apparechio non ha currente elettrica.	Controllare la presa con un altre apparechio e insereire corretta-mente la spina.
Non si riesce a spegnere l'apparechiotramite il teleco-mando.	Le batterie sono scariche.	Controllate le bat-terie. Eventualmen-te sostituitele.
La potenza di as-pirazione è troppo scarsa.	Un oggetto blocca il tubo di aspira-zione.	Controllate l'ugello, il tubo e/o il fl essi-bile di aspirazione.
	Il contentitore della polvere non è chiu-so correttamente.	Chiudete il contentitore della polvere (v. fi g. 2 nella tabella).
	Il contentitore della polvere è pieno.	Controllate il conte-nitore della polvere e svuotatelo.
Fischi nelle prime ore di funziona-mento.	Non si tratta di un guasto.Dopo un po'di tempo i rumori non si sentono più.

Dati tecnici

Modello: BS 1256

Alimentazione rete: 220-240 V, 50/60 Hz

Consumo di energia:

$$ \begin{array}{l} P _ {\text {n o m .}} \cdot 1 8 0 0 W \ P _ {\text {m a s s}}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots 2 3 0 0 W \ \end{array} $$

Classe di protezione: II

Questo appearecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in quello settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformmente alle norme di sicurezza più moderne.

Con riserva di apportare modifi che tecniche.

Garanzia

Per l'apparecchio da moiMESSO in commercio ci assumiamo un garanzia di 24 mesi alla data di acquisto (scontrino).

Durante la garanzia nei ci impecniamo ad eliminare Gratis-mente i guasti dell'apprecchio o degli accessori, dovuti a difetti di materiale o di fabbricazione, riparandoli o, a notre discrezione, sostituendoli. Le prestazioni in garanzia danno luogo a una prerogta della garanzia né danno diritto ad una nuova garanzia!

Per la garanzia è suffi ciente lo scontrino di acquisso. Senza questo scontrino non sussiste il diritto né ad una sostituzione né ad una riparazione gratuite.

Nel caso si ricorra alla garanzia, restituire al rivenditore l'apparecchio completo in agli sua parte, nell'imballaggio originale unitamente allo scontrino.

La riparazione di pezzi d'uso ovvero soggetti a logoramento comeanche operazioni di pulizia e manutenzione o la sostituzione di pezzi soggetti a logoramento non rientrano nella garanzia e quindi sono a pagamento!

La garanzia si annulla nel caso di intervento da parte di terzi.

Dopo la garanzia

Al termine della garanzia le riparazioni possono essere eseguite dietro pagamento dal corrispettivo negotio specializzato o servizio riparazioni.

Significato del symbolo „Eliminazione“

Salvaguardare I' ambiente, gli elettrodomestici non vanno eliminati come rifi uti domestici.

Per l'eliminazione degli elettrodomestici,fare uso die posti di raccolta previsti per quello tipo e porre quegli elettrodomestiche non sono più in uso.

Si contribuisce casi ad evitare un effetto potenziale sull'ambiente sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significi ca un contributo personale alla riutilizzazione, a riciclaggio e altre forme di utilizzazione di elettrodomestici ed appearechi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli apposti luoghi di raccolta, nelle amministrazioni die comuni.
