Tipo di prodotto	Sistema di controllo dell'illuminazione
Marca	Chauvet
Modello	ILS Command
Alimentazione	Alimentazione esterna via cavo USB-C
Connettività	XLR a 3 pin (DMX), D-Fi wireless
Funzioni principali	Controllo DMX, modalità proiettore di inseguimento, preset, macro, effetti sonori, stroboscopio
Modalità di funzionamento	Automatico, Suono, Proiettore di inseguimento, Freeze, Black Out
Comandi	Encoder rotativi, fader, pulsanti colore, effetti e preset
Sicurezza	Non aprire, scollegare in caso di problemi, utilizzare su circuito con messa a terra
Manutenzione	Pulire con un panno asciutto, evitare liquidi
Riparabilità	Nessuna parte riparabile dall'utente
Conformità	FCC Parte 15B, CE (presunto)
Contenuto della confezione	ILS Command, alimentatore, cavo USB-C, borsa da trasporto, guida di riferimento rapido

Domande frequenti - ILS Command Chauvet

Come collegare il ILS Command a apparecchi DMX?

Utilizzare il collegamento XLR a 3 pin per il DMX cablato o il collegamento D-Fi wireless. Assicurarsi che gli apparecchi siano compatibili con il protocollo ILS di Chauvet.

Come utilizzare la modalità proiettore di inseguimento?

Premere il pulsante FOLLOW SPOT. Utilizzare gli encoder X e Y per programmare posizioni, colori e gobo. Premere a lungo per terminare la programmazione.

Come salvare un preset?

Premere e tenere premuto uno dei pulsanti PRESET 1-6. Utilizzare l'encoder X per nominare il preset e assegnare un colore. Rilasciare per salvare.

Cosa fare se l'apparecchio non si accende?

Verificare l'alimentazione esterna e il cavo USB-C. Assicurarsi che la presa sia alimentata. Se il problema persiste, contattare il supporto tecnico.

Come bloccare lo schermo per evitare modifiche accidentali?

Premere e tenere premuto l'encoder X (o Y) per 3 secondi per bloccare/sbloccare il pannello di controllo.

Posso usare il ILS Command in modalità wireless?

Sì, tramite la tecnologia D-Fi. Assicurarsi che gli apparecchi compatibili ILS siano a portata (distanza minima di 20 cm dall'utente per la conformità RF).

Come regolare la velocità di uno stroboscopio?

Utilizzare il fader STROBE SPEED per regolare la velocità. Premere MASTER STROBE per attivare l'effetto su tutti gli apparecchi.

Quali tipi di apparecchi sono supportati?

Il ILS Command controlla teste mobili, pars, laser, stroboscopi, derbies/kintas ed effetti LED con i pulsanti dedicati (MOVING HEAD, PAR, ecc.).

Come aggiornare il firmware?

La procedura di aggiornamento non è descritta in questo manuale. Consultare il sito Web di Chauvet per eventuali aggiornamenti.

Qual è la distanza minima di sicurezza intorno all'apparecchio?

Lasciare almeno 50 cm di ventilazione intorno all'apparecchio. Tenere lontani materiali infiammabili.

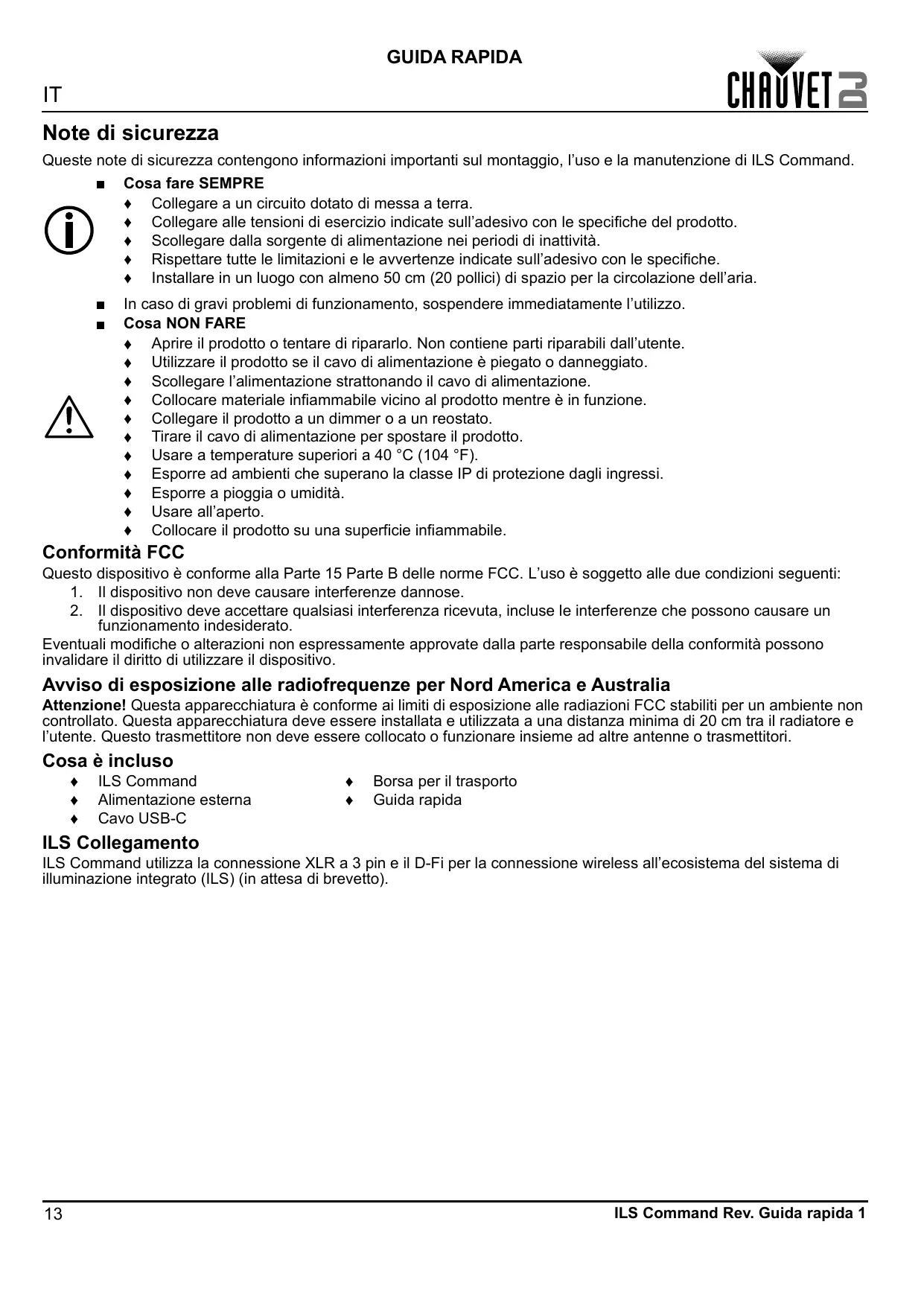

MANUALE UTENTE ILS Command Chauvet

Queste note di sicurezza contengono informazioni importanti sul montaggio, l'uso e la manutenzione di ILS Command.

Cosa fare SEMPRE

Collegare a un circuito dotato di messa a terra.
Collegare alle tensioni di esercizio indicate sull'adesivo con le specifiche del prodotto.
Scollegare alla sorgente di alimentazione nei periodi di inattività.
Rispettare tutte le limitazioni e le avventenze indicate sull'adesivo con le specifiche.
Installare in un luogo con almeno 50 cm (20 pollici) di spazio per la circolazione dell'aria.

In caso di gravi problemi di funzionamento, sospendere immediamente l'utilizzo.

Cosa NON FARE

Aprire il prodotto o tentare di ripararlo. Non contiene parti riparabili dall'utente.
Utilizzare il prodotto se il cavo di alimentazione è piegato o danneggiato.
Scollegare l'alimentazione strattonando il cavo di alimentazione.
Collocare materiale infiammabile vicino al prodotto quando è in funzione.
Collegare il prodotto a un dimmer o a un reostato.
Tirare il cavo di alimentazione per spostare il prodotto.
Usare a temperature superiori a 40°C (104°F).
Esporre ad ambienti che superano la classe IP di protezione dagli ingressi.
Esporre a pioggia o umidità.
Usare all'aperto.
Collocare il prodotto su una superficie inflammabile.

Conformità FCC

Questo dispositivo è conforme alla Parte 15 Parte B delle norme FCC. L'uso è soggetti alle due condizioni seguenti:

1. Il dispositorio non deve causare interferenze dannose.
2. Il disposi tivo deve accettare qualsi di interferenza ricevuta, incluse le interferenze che possono causare un funzionamento indesiderato.

Eventuali modifiche o alterazioni non espressamente approvate alla parte responsabile della conformità possono invalidate il diritto di utilizzare il dispositivo.

Avviso di esposizione alle radiofrequenze per Nord America e Australia

Attenzione! Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata a una distanza minima di 20 cm tra il radiatore e l'utente. Questo trasmettitore non deve essere collocato o funzionare insieme ad altre antenne o trasmettitori.

Cosa è incluso

ILS Command
Borsa per il trasporto
Alimentazione esterna
Guida rapida
Cavo USB-C

ILS Collegamento

ILS Command utilizes a connection XLR a 3 pin e il D-Fi per la connectione wireless all'ecosistema del systema di illuminazione integrato (ILS) (in attesa di brevetto).

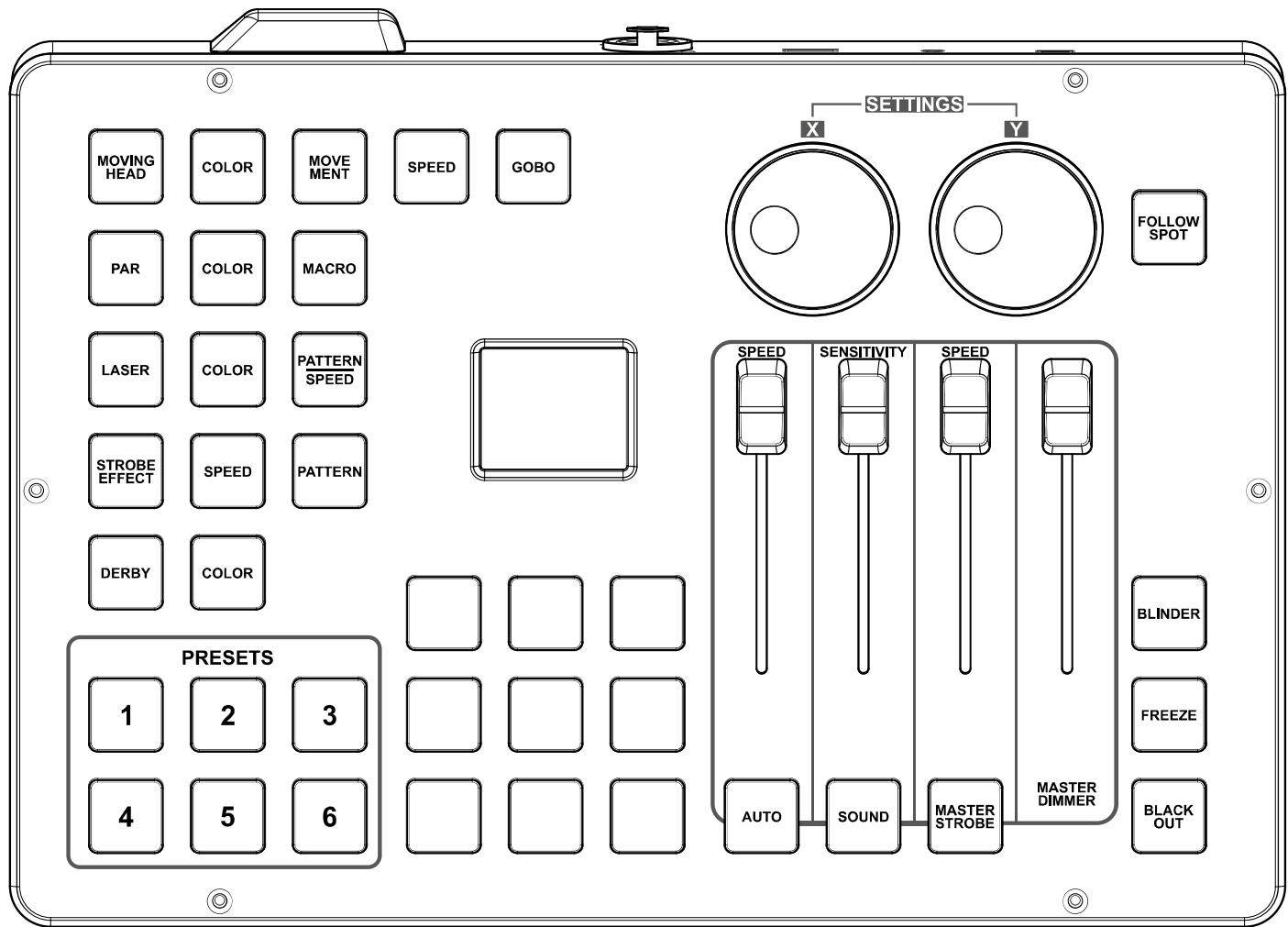

Panorama del pannello di controllo

Descrizione del pannello di controllo

Dicitura/Colore	Tipo	Funzione
<X>	Encoder	Premere per accedere al menu, consente di attivare il menu visualizzato o impostare il valore selezionato nella funizione selezionata Tenere premuto per 3 secondi per bloccare e sbloccare ILS Command Ruotare per spostarsi nell'elenco dei menu, per aumento o diminuire i valori numerici di una funizione e per programmare la rotazione delle teste mobili per la modalità follow spot
<Y>	Encoder	Premere per uscire dal menu o alla funizione corrente Tenere premuto per 3 secondi per bloccare e sbloccare ILS Command ad eccezione dei pulsanti <PRESENT> Ruotare per programmare il brandeggio delle teste mobili per la modalità follow spot
<FOLLOW SPOT>	Pulsante	Premere per attivare e disattivare la modalità follow spot Tenere premuto per programmare le posizioni, i colori e i gobo della modalità follow spot (Utilizzare i pulsanti <ambra>, <verde>, <ciano> e <bianco> con gli encoder <X> e <Y> per programmare) Tenere premuto nuovamente per terminare la programmazione, quindi utilizzato l'encoder <X> per salvare o annullare
<AUTO SPEED>	Fader	Regolare per impostare la velocità dei programmi automatici/preimpostati e delle macro
<SENSITIVITY>	Fader	Regolare per impostare la sensibilità del microfono o dell'ingresso ausiliario in modalità suono
<STROBE SPEED>	Fader	Regolare per impostare la velocità strobo
<MASTER DIMMER>	Fader	Regolare per impostare il valore del dimmer principale
<AUTO>	Pulsante	Premere per attivare la modalità automatica
<SOUND>	Pulsante	Premere per attivare la modalità suono
<MASTER STROBE>	Pulsante	Premere per attivare/disattivare tutti gli effetti strobo
<BLINDER>	Pulsante	Premere per attivare/disattivare l'effetto blinder (tutti gli effetti sono bianchi a massima potenza)
<FREEZE>	Pulsante	Premere per attivare la funzione di congelamento (mantere tutte le uscite all'impostazione corrente)
<BLACK OUT>	Pulsante	Premere per attivare l'oscuramento
<Rosso>	Pulsante	Premere per commutare tutte le uscite sul rosso
<Ambra>	Pulsante	Premere per commutare tutte le uscite sull'ambra e per selezionare un parametro durante la programmazione della modalità follow spot
<Giallo>	Pulsante	Premere per commutare tutte le uscite sul giallo
<Verde>	Pulsante	Premere per commutare tutte le uscite sul verde e per selezionare un parametro durante la programmazione della modalità follow spot
<Blu>	Pulsante	Premere per commutare tutte le uscite sul blu
<Ciano>	Pulsante	Premere per commutare tutte le uscite sul ciano e per selezionare un parametro durante la programmazione della modalità follow spot
<Magenta>	Pulsante	Premere per commutare tutte le uscite sul magenta
<Bianco>	Pulsante	Premere per commutare tutte le uscite sul bianco e per selezionare un parametro durante la programmazione della modalità follow spot
<UV>	Pulsante	Premere per commutare tutte le uscite sull'ultravioletto
<MOVING HEAD>	Pulsante	Premere per attivare le teste mobili, per impostare le teste mobili come predefinite e per disattivare le teste mobili
<PAR>	Pulsante	Premere per attivare i par, per impostare i par come predefiniti e per disattivare i par
<LASER>	Pulsante	Premere per attivare il controllo laser, per impostare i laser come predefiniti e per disattivare i laser
<STROBE EFFECT>	Pulsante	Premere per attivare gli strobo, per impostare gli strobo come predefiniti e per disattivare gli strobo
<DERBY>	Pulsante	Premere per attivare i derby/kinta, per impostare i derby/kinta come predefiniti e per disattivare i derby/kinta
<COLOR>	Pulsante	Premere per scorrere i colori per l'effetto associato
<MOVEMENT>	Pulsante	Premere per scorrere le macro di movimento per le teste mobili
<SPEED>	Pulsante	Premere per scorrere le velocità per l'effetto associato
<GOBO>	Pulsante	Premere per scorrere gli effetti gobo per le teste mobili
<MACRO>	Pulsante	Premere per attivare e scorrere le macro per i par
<PPATTERN|SPEED>	Pulsante	Premere per scorrere i pattern/le velocità dei laser
<PPATTERN>	Pulsante	Premere per scorrere i pattern degli strobo
<PRESENT 1-6>	Pulsante	Tenere premuto per salvare le impostazioni dello slot preset, quindi utilizzato l'encoder <X> per assegrare un nome al preset e un colore al pulsante Premere per attivare e disattivare il preset
