Produkttyp	Lichtsteuerungssystem
Marke	Chauvet
Modell	ILS Command
Stromversorgung	Externe Stromversorgung über USB-C-Kabel
Konnektivität	XLR 3-polig (DMX), D-Fi kabellos
Hauptfunktionen	DMX-Steuerung, Verfolgungsscheinwerfermodus, Voreinstellungen, Makros, Soundeffekte, Stroboskop
Betriebsmodi	Automatisch, Sound, Verfolgungsscheinwerfer, Freeze, Black Out
Steuerungen	Drehgeber, Fader, Farbtasten, Effekte und Voreinstellungen
Sicherheit	Nicht öffnen, bei Problemen vom Netz trennen, an geerdetem Stromkreis verwenden
Wartung	Mit trockenem Tuch reinigen, Flüssigkeiten vermeiden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Konformität	FCC Teil 15B, CE (vermutet)
Verpackungsinhalt	ILS Command, Netzteil, USB-C-Kabel, Transporttasche, Kurzanleitung

Häufig gestellte Fragen - ILS Command Chauvet

Wie verbinde ich den ILS Command mit DMX-Leuchten?

Verwenden Sie den XLR-3-pol-Anschluss für kabelgebundenes DMX oder die kabellose D-Fi-Verbindung. Stellen Sie sicher, dass die Leuchten mit dem ILS-Protokoll von Chauvet kompatibel sind.

Wie verwende ich den Verfolgungsscheinwerfermodus?

Drücken Sie die Taste FOLLOW SPOT. Verwenden Sie die Drehgeber X und Y, um Positionen, Farben und Gobos zu programmieren. Drücken und halten Sie, um die Programmierung zu beenden.

Wie speichere ich eine Voreinstellung?

Drücken und halten Sie eine der Tasten PRESET 1-6. Verwenden Sie den Drehgeber X, um die Voreinstellung zu benennen und eine Farbe zuzuweisen. Loslassen zum Speichern.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die externe Stromversorgung und das USB-C-Kabel. Stellen Sie sicher, dass die Steckdose Strom führt. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie sperre ich den Bildschirm, um versehentliche Änderungen zu vermeiden?

Drücken und halten Sie den Drehgeber X (oder Y) für 3 Sekunden, um das Bedienfeld zu sperren/entsperren.

Kann ich den ILS Command kabellos verwenden?

Ja, über die D-Fi-Technologie. Stellen Sie sicher, dass die ILS-kompatiblen Leuchten in Reichweite sind (Mindestabstand von 20 cm zum Benutzer für RF-Konformität).

Wie stelle ich die Geschwindigkeit eines Stroboskops ein?

Verwenden Sie den Fader STROBE SPEED, um die Geschwindigkeit einzustellen. Drücken Sie MASTER STROBE, um den Effekt auf alle Leuchten auszulösen.

Welche Leuchtentypen werden unterstützt?

Der ILS Command steuert Moving Heads, Pars, Laser, Stroboskope, Derbies/Kintas und LED-Effekte mit den dedizierten Tasten (MOVING HEAD, PAR usw.).

Wie aktualisiere ich die Firmware?

Das Update-Verfahren ist in dieser Anleitung nicht beschrieben. Besuchen Sie die Chauvet-Website für mögliche Updates.

Wie groß ist der minimale Sicherheitsabstand um das Gerät?

Lassen Sie mindestens 20 Zoll (50 cm) Belüftung um das Gerät. Halten Sie brennbare Materialien fern.

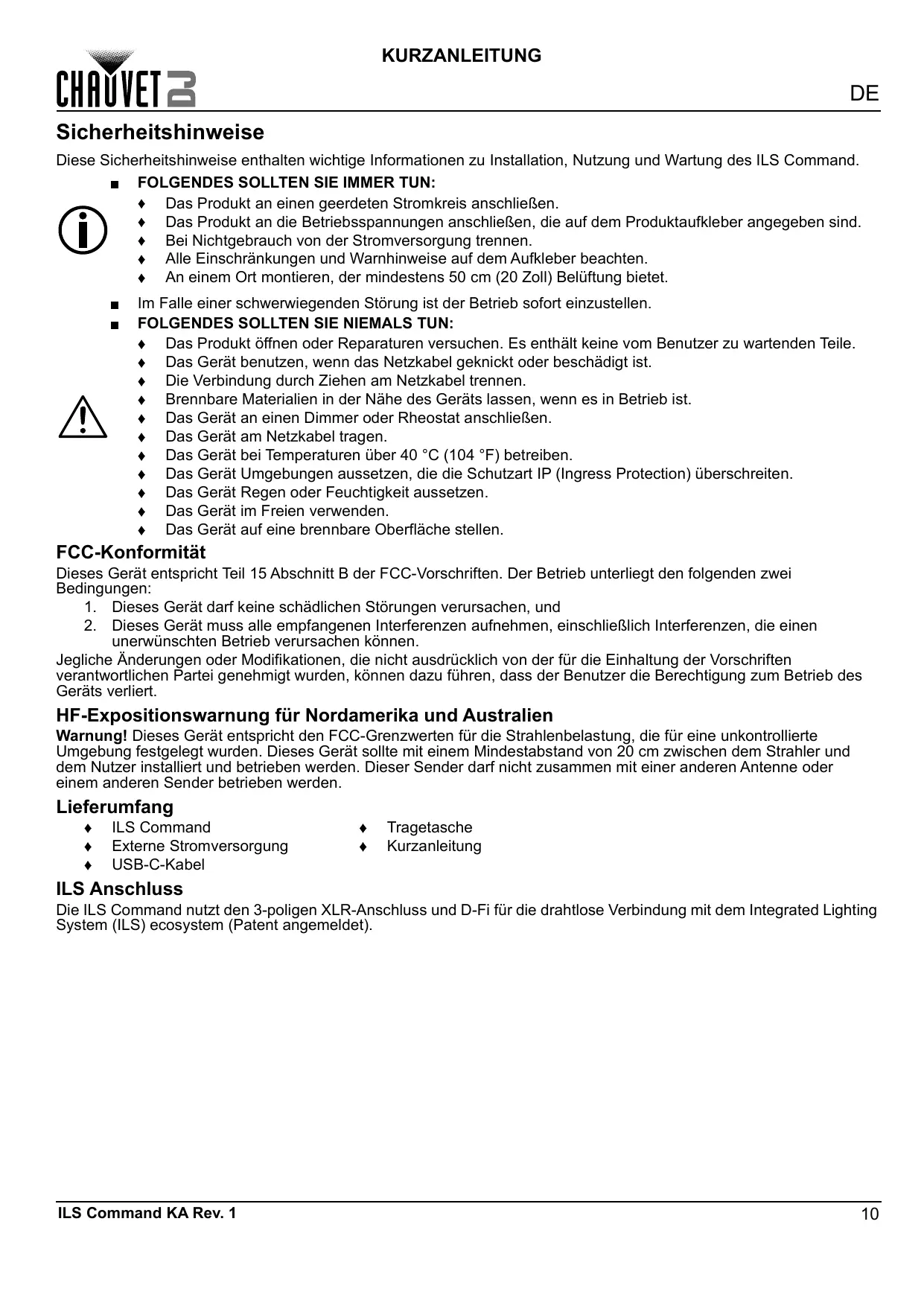

BEDIENUNGSANLEITUNG ILS Command Chauvet

These Sicherheitshinweise enthalten wichtige Informationen zu Installation,utzung und Wartung des ILS Command.

FOLGENDES SOLLTEN SIE IMMER TUN:

Das Produkt an einen geerdeten Stromkreis anschließen.
Das Produkt an die Betriebsspannungen anschließen, die auf dem Produkttaufkleber angegeben sind.
Bei Nichtgebrauch von der Stromversorgung trennen.
Alle Einschränkungen und Warnhinweise auf dem Aufkleber beachten.
An einem Ort montieren, der mindestens 50~cm (20 Zoll) Beluftung bietet.

Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FOLGENDES SOLLTEN SIE NIEMALS TUN:

Das Produkt offen oder Reparaturen versuchen. Es enthalt keine vom Benutzer zu wartenden Teile.
Das Gerät benutzen, wenn das Netzkabel geknicht oder beschädigt ist.
Die Verbindung durch Ziehen am Netzkabel trennen.
Brennbare Materialien in der Nähe des Geräts halten, wenn es in Betrieb ist.
Das Gerät an einen Dimmer oder Rheostat anschließen.
Das Gerat am Netzkabel trag.
Das Gerät bei Temperaturen über 40^ (104°F) betreiben.
Das Gerat Umgebungen aussetzen, die die Schutzart IP (Ingress Protection) überschreiben.
Das Gerät Regen oder Feuchtigkeit aussetzen.
Das Gerät im Freien verwenden.
Das Gerät auf eine brennbare Oberfläche stellen.

FCC-Konformität

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerätarfneine schädlichen Störungen verursachen,und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnahmen, einschließlich Interferenzen, die einen unerwänschten Betrieb verursachen können.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

HF-Expositionswarning für Nordamerika und Australien

Warning! Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und dem Nutzer installiert und betrieben werden. Diese Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden.

Lieferumfang

ILS Command

Tragetasche

External Stromversorgung

Kurzanleitung

USB-C-Kabel

ILS Anschluss

Die ILS Command nutzt den 3-poligen XLR-Anschluss und D-Fi für die drahtlose Verbindung mit dem Integrated Lighting System (ILS) ecosystem (Patent angemeldet).

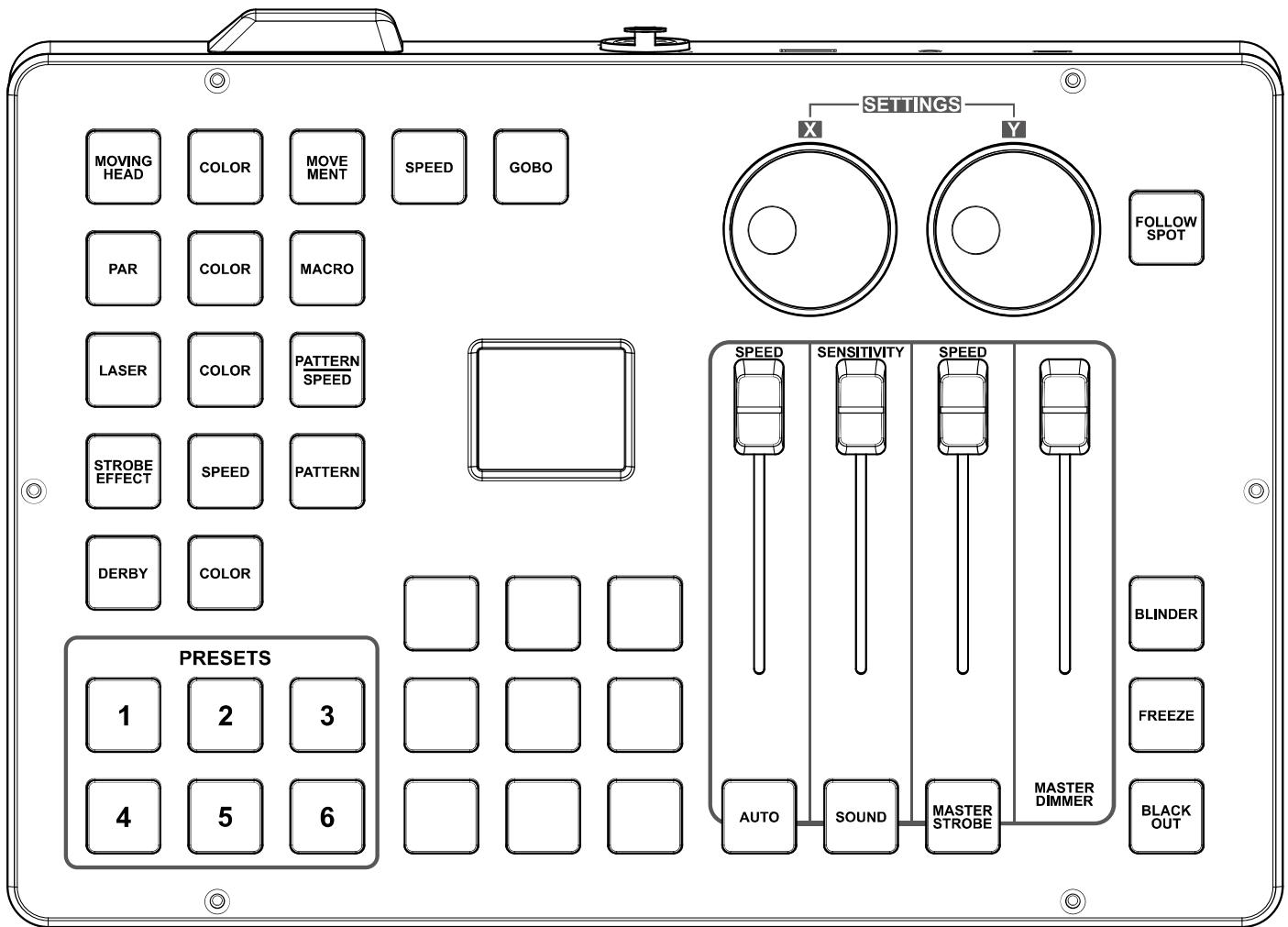

Übersicht über das Bedienfeld

Beschreibung des Bedienfelds

Aufschrift/Farbe	Typ	Funktion
<X>	Geber	Drücken, um das aktuell angezeigte Menu zu aktivieren oder den aktuell gewählten Wert in der gewählten Funktion festzulegenDrücken und 3 Sekunden lang gedrück halten, um die ILS Command zu sperren und zu entsperrenDrehen, um durch die Menülieste zu navigieren, um numerische Werte in einer Funktion zu erhöhen oder zu verringn und um den Schwenkbereich der beweglichen Köfe für den Follow-Spot-Modus zu programmieren
<Y>	Geber	Drücken, um das aktuelle Menu oder die Funktion zu beendenDrücken und 3 Sekunden lang gedrück halten, um die ILS Command außer den Tasten <PRESET> zu sperren und zu entsperrenDrehen, um die Neigung der beweglichen Köfe für den Follow-Spot-Modus zu programmieren
<FOLLOW SPOT>	Taste	Drücken, um den Follow-Spot-Modus zu aktivieren und zu deaktivierenDrücken und festhalten, um Positionen, Farben und Gobos für den Follow-Spot-Modus zu programmieren(Die Tasten <amber>, <green>, <cyan> und <white> mit den Drehgeber <x> und <y> zur Programmierung verwenden)Taste erneut drücken und festhalten, um die Programmierung abzuschreiben, dann den Drehgeber <x> zum Speichern oder Abbrechen verwenden
<AUTO SPEED>	Übergang	Einstellen der Geschwindigkeit von automatischen/vordefinierten Programmen und Makros
<SENSITIVITY>	Übergang	Einstellen der Empfindlichkeit des Mikrofons oder des Aux-Eingangs im Tonmodus
<STROBE SPEED>	Übergang	Einstellen der Stroboskopgeschwindigkeit
<MASTER DIMMER>	Übergang	Einstellen des Master-Dimmerwerts
<AUTO>	Taste	Drücken, um den Automatikmodus zu aktivieren
<SOUND>	Taste	Drücken, um den Tonmodus zu aktivieren
<MASTER STROBE>	Taste	Drücken, um alle Effekte auf Strobe umzuschalten
<BLINDER>	Taste	Drücken, um den Blinder-Effekt auszulösen/umzuschalten (alle Effekte sind bei voller Leistung weiß)
<FREEZE>	Taste	Drücken, um den Freeze-Modus zu aktivieren (alle Ausgaben werden auf der aktuellen Einstellung gehalten)
<BLACK OUT>	Taste	Drücken, um die Verdunkelung zu aktivieren
<Rot>	Taste	Drücken, um alle Ausgänge auf Rot zu schalten
<Bernsteinfarben>	Taste	Drücken, um alle Ausgänge auf Bernsteinfarben umzuschalten und um einen Parameter bei der Programmierung des Follow Spot-Modus auszuwahlen
<Gelb>	Taste	Drücken, um alle Ausgänge auf Gelb zu schalten
<Grün>	Taste	Drücken, um alle Ausgänge auf Grün umzuschalten und um einen Parameter bei der Programmierung des Follow Spot-Modus auszuwahlen
<Blau>	Taste	Drücken, um alle Ausgänge auf Blau zu schalten
<Cyan>	Taste	Drücken, um alle Ausgänge auf Cyan umzuschalten und um einen Parameter bei der Programmierung des Follow Spot-Modus auszuwahlen
<Magenta>	Taste	Drücken, um alle Ausgänge auf Magenta zu schalten
<Weiß>	Taste	Drücken, um alle Ausgänge auf Weiß umzuschalten und um einen Parameter bei der Programmierung des Follow Spot-Modus auszuwahlen
<UV>	Taste	Drücken, um alle Ausgänge auf Ultraviolett zu schalten
<MOVING HEAD>	Taste	Drücken, um bewegliche Köfe zu aktivieren, um bewegliche Köfe auf die Standardeinstellungen zu setzen und um bewegliche Köfe zu deaktivieren
<PAR>	Taste	Drücken, um Pars zu aktivieren, um Pars auf die Standardeinstellungen zu setzen und um Pars zu deaktivieren
<LASER>	Taste	Drücken, um die Lasersteuerung zu aktivieren, um Laser auf die Standardeinstellungen zu setzen und um Laser zu deaktivieren
<STROBE EFFECT>	Taste	Drücken, um Stroboscope zu aktivieren, um Stroboscope auf die Standardeinstellungen zu setzen und um Stroboscope zu deaktivieren
<DERBY>	Taste	Drücken, um Derbys/Kintas zu aktivieren, um Derbys/Kintas auf die Standardeinstellungen zu setzen und um Derbys/Kintas zu deaktivieren
<COLOR>	Taste	Drücken, um die Farben für den entspruchenden Effekt zu durchlaufen
<MOVEMENT>	Taste	Drücken, um die Bewegungsmakros für bewegliche Köfe zu durchlaufen
<SPEED>	Taste	Drücken, um die Geschwindigkeiten für den entspruchenden Effekt zu durchlaufen
<GOBO>	Taste	Drücken, um die Gobo-Effekte für bewegliche Köfe zu durchlaufen
<MACRO>	Taste	Drücken, um Makros für Pars zu aktivieren und zu durchlaufen
<PATTERN|SPEED>	Taste	Drücken, um die Muster/Geschwindigkeiten für Laser zu durchlaufen
<PATTERN>	Taste	Drücken, um die Muster für Strobes zu durchlaufen
<PRESENT 1-6>	Taste	Drücken und gedrückt halten, um die Einstellungen im Voreinstellungsspeicher zu speichern, und dann den Drehgeber <X> verwenden, um die Voreinstellung zu benennen und ihr eine Tastenfarbe zuzuweisen Drücken, um die Voreinstellung zu aktivieren und zu deaktivieren
