ILS Command - Verlichtingsregelsysteem Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	Verlichtingscontrolesysteem
Merk	Chauvet
Model	ILS Command
Voeding	Externe voeding via USB-C-kabel
Connectiviteit	XLR 3-pins (DMX), D-Fi draadloos
Belangrijkste functies	DMX-besturing, volgspotmodus, presets, macro's, geluidseffecten, stroboscoop
Bedieningsmodi	Automatisch, Geluid, Volgspot, Freeze, Black Out
Bedieningselementen	Draaiknoppen, faders, kleurknoppen, effecten en presets
Veiligheid	Niet openen, ontkoppelen bij problemen, gebruiken op geaard circuit
Onderhoud	Reinigen met droge doek, vloeistoffen vermijden
Repareerbaarheid	Geen door gebruiker te repareren onderdelen
Conformiteit	FCC Deel 15B, CE (verondersteld)
Inhoud van de verpakking	ILS Command, voeding, USB-C-kabel, transporttas, snelle referentiegids

Veelgestelde vragen - ILS Command Chauvet

Hoe verbind ik de ILS Command met DMX-luminaires?

Gebruik de XLR 3-pins aansluiting voor bedrade DMX of de D-Fi draadloze verbinding. Zorg ervoor dat de luminaires compatibel zijn met het ILS-protocol van Chauvet.

Hoe gebruik ik de volgspotmodus?

Druk op de knop FOLLOW SPOT. Gebruik de encoders X en Y om posities, kleuren en gobo's te programmeren. Houd lang ingedrukt om het programmeren te voltooien.

Hoe sla ik een preset op?

Houd een van de knoppen PRESET 1-6 ingedrukt. Gebruik de encoder X om de preset een naam te geven en een kleur toe te wijzen. Laat los om op te slaan.

Wat moet ik doen als het apparaat niet aangaat?

Controleer de externe voeding en de USB-C-kabel. Zorg ervoor dat het stopcontact stroom heeft. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe vergrendel ik het scherm om onbedoelde wijzigingen te voorkomen?

Houd de encoder X (of Y) gedurende 3 seconden ingedrukt om het bedieningspaneel te vergrendelen/ontgrendelen.

Kan ik de ILS Command draadloos gebruiken?

Ja, via D-Fi-technologie. Zorg ervoor dat ILS-compatibele luminaires binnen bereik zijn (minimale afstand van 20 cm van de gebruiker voor RF-conformiteit).

Hoe stel ik de snelheid van een stroboscoop in?

Gebruik de fader STROBE SPEED om de snelheid aan te passen. Druk op MASTER STROBE om het effect op alle luminaires te activeren.

Welke soorten luminaires worden ondersteund?

De ILS Command bestuurt moving heads, pars, lasers, stroboscopen, derbies/kintas en led-effecten met de speciale knoppen (MOVING HEAD, PAR, enz.).

Hoe werk ik de firmware bij?

De updateprocedure wordt niet beschreven in deze handleiding. Raadpleeg de website van Chauvet voor eventuele updates.

Wat is de minimale veiligheidsafstand rond het apparaat?

Laat ten minste 20 in (50 cm) ventilatie rond het apparaat. Houd brandbare materialen uit de buurt.

GEBRUIKSAANWIJZING ILS Command Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installment, het gebruik en het onderhoud van de ILS Command.

ALTIJD:

Aansluiten op een geaard circuit.
Aansluiten op bedrijfsspanningen zoals aangegeven op de sticker met productspecificaties.
De verbinding met de stroombron verbrekenijdens periodes van inactiviteit.
Alle beperkingen en waarschuwingen op de sticker met specificaties in acht nemen.
Op een plaats monteren met een beluchting van ten minste 50 cm.

Stop het gebruik onmiddelijk bij een ernstig probleem in de werking.

NOOIT:

Dit product openen of proberen reparations uit te voeren. Het bevat geen onderdelen die een gebruiker kan repareren.
Gebruiken als het snoer geknikt of beschadigd is.
De stekker loskoppelen door aan het netsnoer te trekken.
Brandbare materialen in de buurt van het product lien terwijl het is ingeschakeld.
Aansluiten op een dimmer of regelweerstand.
Het product aan het snoer dragen.
Gebruiken bij temperaturen boven 40^
Blootstellen aan omgevingen die de IP-classificatie overschrijden.
Blootstellen aan regen of vocht.
Buitenshuis gebruiken.
Dit product op een ontvlambaar oppervlak zetten.

Naleving van FCC-voorschriften

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werkig kan veroorzaken.

Wijzigingen of aanpassingen die nicht uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kan den bevoedheid van de gebruiker om het apparaat te bedieren ongelidig makeen.

Waarschuwing voor blootstelling aan RF voor Noord-Amerika en Australie

Waarschuwing! Dit apparaat voldoet aan de FCC-stralingslimieten, vastgelegd voor een ongecontroleerde omgeving. Dit apparaat moet worden geinstalleerd en gebruikt met een afstand van minimaal 20 cmussen de radiator en de gebruiker. Deze zender mag Niet worden gedeel of werken in combinatie met een andere antennne of zender.

In de verpakking

ILS Command
External voeding
USB-C-kabel

Draagtas
Beknopte handleiding

ILSAansluting

De ILS Command gezruikt de 3-pins XLR-verbinding en D-Fi voor draadloze verbinding met het ecosystem van de Integrated Lighting System (ILS) (patent aangevraagd).

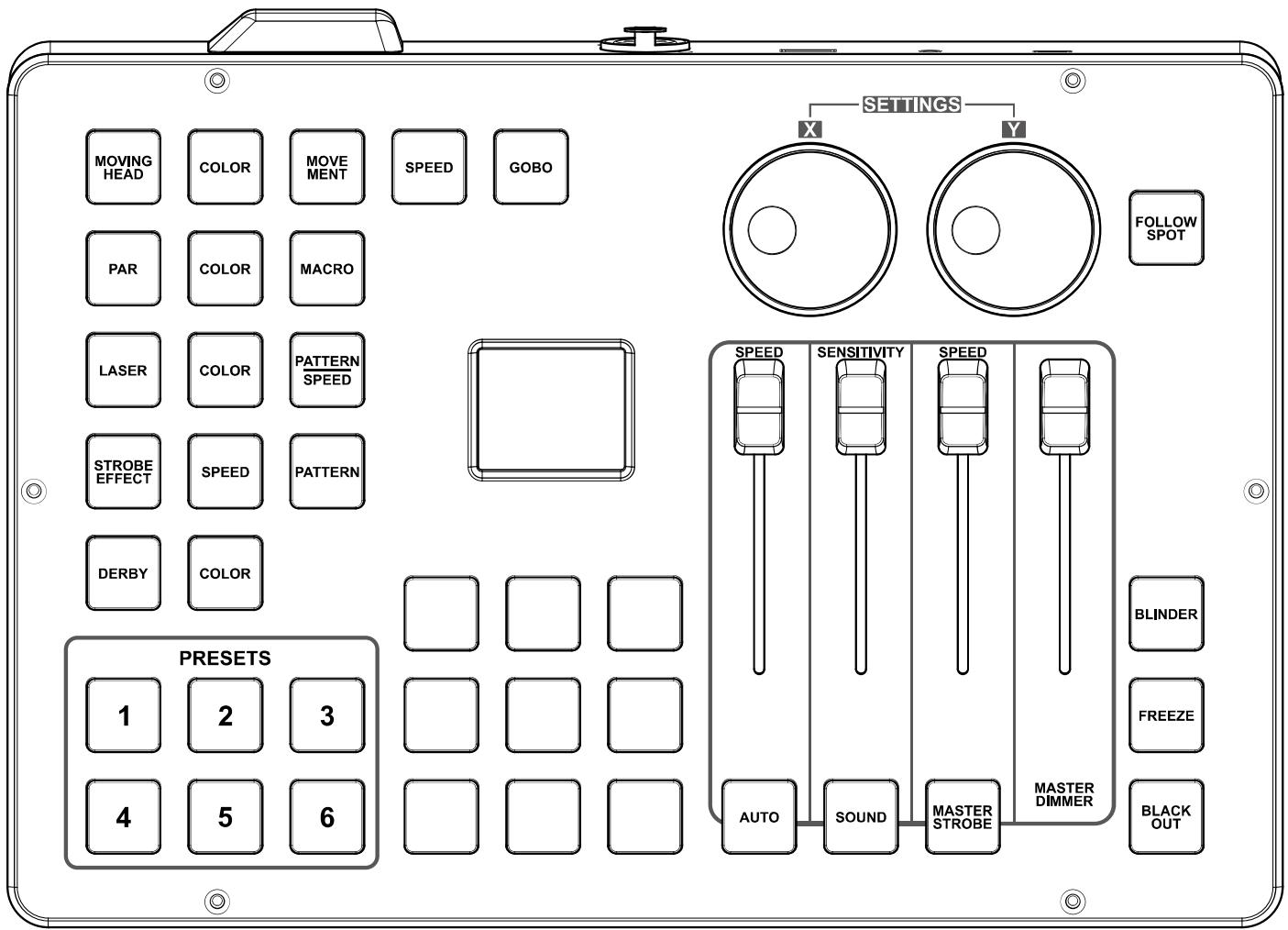

Overzicht van het bedieningspaneel

Beschrijving van het bedieningspaneel

Label/Kleur	Type	Functie
<X>	Encoder	Indrukken om toegang te krijgen tot het menu, het momenteel weergegeven menu te activeren of de momenteel geselecteerde waarde in te stellen voor de geselecteerde functie Drie (3) seconden ingedrukt honden om de ILS Command te vergrendelen/ontgrendelen Draaien om door de menulijst te navigeren, numerieke waarden in een functie te verhogen of te verlagen en het pannen van de moving heads voor de volgspotmodus te programmeren
<Y>	Encoder	Indrukken om het huidige menu of de huidige functie te sluiten Drie (3) seconden indrukken om de ILS Command, behalte de <PRESENT>-knappen, te vergrendelen/ontgrendelen Draaien om de Kanteling van de moving heads voor de volgspotmodus te programmeren
<FOLLOW SPOT>	Knop	Indrukken om de volgspotmodus te activeren en deactiveren Ingedrukt honden om de posities, kleuren en gobo's van de volgspotmodus te programmeren (Gebruik de knappen <orangé>, <groen>, <cyaan> en <wit> met de encoders <X> en <Y> om te programmeren) Ingedrukt honden om de programmering te beëindigen, daarna encoder <X> gebruiken om op te sloaan of te annuleren
<AUTO SPEED>	Fader	Aanpassen om de snelheid van automatische/vooringestelde programma's en macro's in te stellen
<SENSITIVITY>	Fader	Aanpassen om de gevoeligheid van de microloon of aux input in de geluidsmodus in te stellen
<STROBE SPEED>	Fader	Aanpassen om de stroscoopsnelheid in te stellen
<MASTER DIMMER>	Fader	Aanpassen om de hoofddimmerwaarde in te stellen
<AUTO>	Knop	Indrukken om de automatische modus te activeren
<SOUND>	Knop	Indrukken om de geluidsmodus te activeren
<MASTER STROBE>	Knop	Indrukken om alle effecten voor de stroboscoop te activeren of in/uit te schakelen
<BLINDER>	Knop	Indrukken om het blindereffect te activeren of in/uit te schakelen (alle effecten wit bij volle output)
<FREEZE>	Knop	Indrukken om het bevriezen in/uit te schakelen (alle output op de actuèle instelling honden)
<BLACK OUT>	Knop	Indrukken om verduistering in/uit te schakelen
<Rood>	Knop	Indrukken om alle output op rood in/uit te schakelen
<Oranje>	Knop	Indrukken om alle output op orangje te zetten en om een parameter te selecteren bij het programmeren van de volgspotmodus
<Geel>	Knop	Indrukken om alle output op geel in/uit te schakelen
<Groen>	Knop	Indrukken om alle output op groen te zetten en om een parameter te selecteren bij het programmeren van de volgspotmodus
<Blauw>	Knop	Indrukken om alle output op blauw in/uit te schakelen
<Cyaan>	Knop	Indrukken om alle output op cyaan in/uit te schakelen en om een parameter te selecteren bij het programmeren van de volgspotmodus
<Magenta>	Knop	Indrukken om alle output op magenta in/uit te schakelen
<Win>	Knop	Indrukken om alle output op wit in/uit te schakelen en om een parameter te selecteren bij het programmeren van de volgspotmodus
<UV>	Knop	Indrukken om alle output op ultraviolet te zetten
<MOVING HEAD>	Knop	Indrukken om moving heads te activeren, moving heads op de standardinstilling te zetten en moving heads te deactiveren
<PAR>	Knop	Indrukken om pars te activeren, pars op de standardinstilling te zetten en pars te deactiveren
<LASER>	Knop	Indrukken om laserbesturing te activeren, lasers op de standardinstilling te zetten en lasers te deactiveren
<STROBE EFFECT>	Knop	Indrukken om stroboscopen te activeren, stroboscopen op de standardinstilling te zetten en stroboscopen te deactiveren
<DERBY>	Knop	Indrukken om derby's/kinta's te activeren, derby's/kinta's op de standardinstilling te zetten en derby's/kinta's te deactiveren
<COLOR>	Knop	Indrukken om de kleuren te doorlopen voor het gerelateerde effect
<MOVEMENT>	Knop	Indrukken om de bewegingsmacro's te doorlopen voor moving heads
<SPEED>	Knop	Indrukken om de snelheden te doorlopen voor het gerelateerde effect
<GOBO>	Knop	Indrukken om de gobo-effecten te doorlopen voor moving heads
<MACRO>	Knop	Indrukken om macro's voor pars te activeren en te doorlopen
<PATTERN|SPEED>	Knop	Indrukken om patronen/snelheden voor lasers te doorlopen
<PATTERN>	Knop	Indrukken om patronen voor stroboscopen te doorlopen
<PRESENT 1-6>	Knop	Ingedrukt honden om instelleningen op te slaan op de Vooringestelde slot, daarna encoder <X> te gebruiken om de voorinstalling een naam te gezven en een kleurknop toe te wijzen Indrukken om de voorinstalling te activeren en deactiveren
