MANUALE UTENTE TD6003NBK CATA

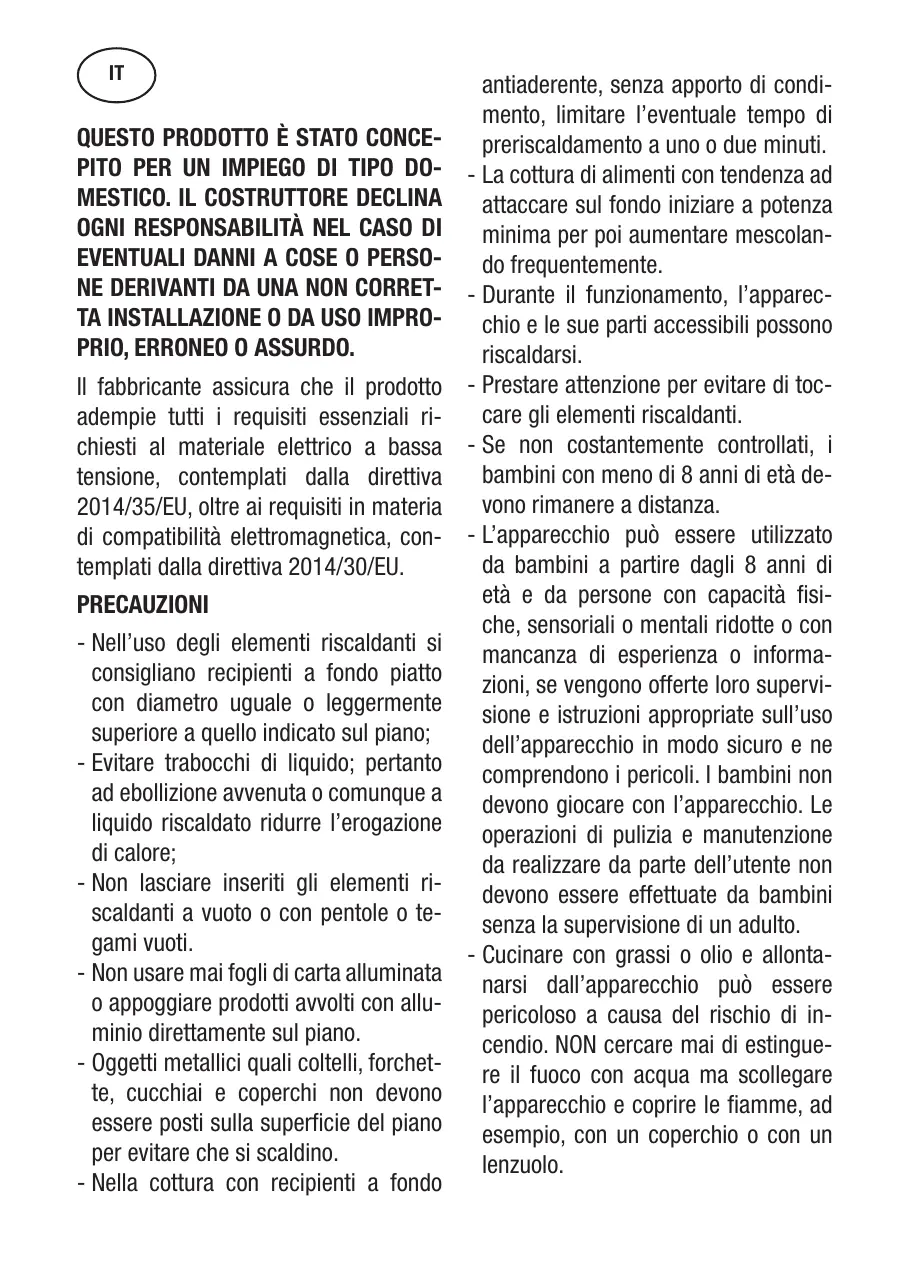

Il fabbricante assicura che il prodotto adempie tutti i requisiti essenziali richiesti al materiale elettrico a bassa tensione, contemplati alla direttiva 2014/35/EU,及其他 ai requisiti in materia di compatibilità elettromagnetica, contemplati alla direttiva 2014/30/EU.

PRECAUZIONI

• Nell'uso degli elementi riscaldanti si consigliano recipienti a fondo piatto con diametro uguale o leggermente superiore a quello indicate sul piano;
• Evitare trabocchi di liquido; pertanto ad ebollizione avvenuta o comunque a liquido riscaldato ridurre l'erogazione di calore;
• Non lasciare inserti gli elementi riscaldanti a vuoto o con pentole o te-gami vuoti.
• Non usare mai fogli di carta alluminata o appoggiare prodotti avvolti con alluminio direttamente sul piano.
• Oggetti metallici quali coltelli, forchette, cucchia e coperchi non devono essere posti sulla superficie del piano per evitare che si scaldino.
• Nella cottura con recipienti a fondo

antiaderente,enza apporto di condimento,limitare l'eventuale tempo di preriscaldamento a uno o due minuti.

• La cottura di alimenti con tendenza ad attaccare sul fondo iniziare a potenza minima per poi aumento mascolando frequently.
• Durante il funzionamento, l'apparecchio e le sue parti accessibili possono riscaldarsi.
• Prestare attenzione per evitare di toccare gli elementi riscaldanti.
• Se non costamente controllati, i bambini con meno di 8 anni di età devono rimanere a distanza.
• L'apparecchio più essereutilizzato da bambini a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o con mancanza di esperienza o informazioni, se vengono offerte loro supervisione e struzioni appropriate sull'uso dell'apparecchio in modo sicuro e ne comprehendono i pericoli. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione da realizzare da parte dell'utente non devono essere effettuate da bambini除去 la supervisione di un adulto.

• Cucinare con grassi o olio e allontanarsi dall'apparecchio più essere pericoloso a causa del rischio di incendio. NON cercare mai di estinguere il fuoco con acqua ma scollegare l'apparecchio e copire le fiamme, ad esempio, con un coperchio o con un lenzuolo.

• Pericolo di incendio: non lasciare oggetti sulle superfici di cottura.

• Per il piano cottura, utilizzato solo coperchi progettati dal costruttore dell'apparecchio o da questi indicatori come adeguati nelle istruzioni per l'uso oppure i coperchi più integrati nell'apparecchio. L'uso di coperchi inadeguati per il piano cottura può provocare incidenti.

Inserire nel cablaggio fisso un mezzo per la disconnessione dalla rete elettrica con una separazione in tutti i poli che preveda la disconnessione completa in caso di categoria di sovratensione III, come da normativa sul cablaggio. La presa o l'interruttore onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata.

La presente apparecchiatura non è predisposta per essere usata con un temporizzatore esterno o un sistema separato di controllo a distance.

N.B.: - Il costruttore declina agli responsabilità nel caso che quando sopra e le usuali norme antiinfortunistiche non vengano rispetto.

Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza technique o comunque da una persona con qualifica similare, in modo da prevenir gli rischio.

Istruzioni per l'utente Installazione

Tutte le operazioni relative all'installazione (allacciamento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti.

Per le istruzioni specifiche vedi la parte riservata all'inistaltatore.

Uso ELEMENTI RISCALDANTI TOUCH CONTROL Tasti a sfioramento

Tutte le operazioni possono essere comprie tramite tasti a sfioramento (sensori di tipo capacitivo) posti sulla faccia frontale della sched; ad agli tasto corrisponde un display. Ogni attività viene confermata da un segnale acustico.

TOUCH CONTROL (Fig. 2)

1 Accensione/spegnimento ON/OFF
2 Meno -
3Pi+
4 Circuito Doppio / Triplo
5 Zona cottura
6 Display del livello di potenza
7 Spia del doppio circuito

Accensione/spegnimento del Touch Control

Dopo l'accensione, il touch richiede circa 1 secondo prima di essere pronto per il funzionamento.

Dopo il reset, tutti i display e i LED lampeggiano per circa 1 secondo. Trascorso quello tempo, tutti i display e i LED si spengono e il touch rimane in posizione di stand-by.
Per accendere il touch, premere il tasto di accensione (1).
I display delle zone cottura visualizzano uno "0". Se una zona cottura "scotta" (temperatura elevata), il display visua- lizza "H" e "0" alternativamente.
Dopo l'accensione, il touch control rimane attivo per 20 secondi. Se non viene selezionata alcuna zona cottura, il touch control ritorna automaticamente dello stato di stand-by.
Il touch control si accende unicamente premendo il tasting di accensione (1).
La pressione del tasting di accensione (1) in concomitanza con altri tasti non produce alcun effetto e il touch rimane in stand-by.
Il touch control più essere spento in qualsiasi momentotramite il tasto di accensione (1). Ciò è validoanche nel caso in cui il comando sia stato bloccato con il dispositivo di sicurezza per bambini.
Il tasto di accensione (1) ha sempre la priorità nella funzione di spegnimento.

Spegnimento automatico

Una volta acceso, il touch control si spegne automaticamente\ dopo 20 secondi di inattività. Dop la selezione di una zona\ cottura, il tempo di spegnimento automatico si suddivide in\ 10 secondi, trascorsi i quali viene deselezionata la zona, e\ altri 10 secondi, trascorsi i quali si spegne il touch control.

Accensione/spegnimento di una zona cottura

Con il touch control acceso, è possibile selezionare la zona cottura premendo il tasto (5) della zona corrispondente.

Il display (6) della zona selezionata diventa più luminoso,除去其他 display perdono luminosità. Se l'area "scotta", vengono visualizzati alternativamente "H" e "O".

Premendo il tasting PIù o MENO (2), si più selezionare un livello di potenza e la zona inizia a riscaldare.

Selezionata la zona cottura, la scelta del livello di potenza cui è più efficuata. Il livello è il tasto PIù (3). Partendo dal livello 1, il livello è il tasto PIù (3). Partendo dal livello 1, il livello è il tasto PIù (3). Partendo dal livello 1, il livello è il tasto PIù (3). Partendo dal livello 1, il livello è il tasto PIù (3). Partendo dal livello 1, il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1,Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, IL livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, Il livello è il tasto PIù (3). Partendo dal livello 1, I'è possibile effettuate ulteriori incrementi.

Se il livello di potenza viene selezionato con il tasto MENO (2), il livello iniziale è "9" (livello massimo). Tenendo premuto il tasto, il livello attivo decresce di una unità agli 0,4 secondi. Raggiunto il livello 0, non è possible effettuare ulteriori decrementi. è possible cancellare il livello di potenza solo premendo nuovamente il tasto MENO (2) o PIù (3).

Spegnimento di una zona cottura

Selezionare la zona da spegnere con il tasto (5) corrispondente. Il display (6) della zona selezionata diventa più luminoso, cioè gli altri display perdono luminosità. Premendo i tasti PIU (3) e MENO (2) contemporaneamente, il livello di potenza della zona viene impostato su 0. In alternatively, il tasto MENO (2) può essere utilizzato per decrementare il livello di potenza fino a 0.

Se una zona cottura "scotta", appariranno alternativamente "H" e "0".

Spegnimento di tutte le zone cottura

Lo spegnimento immediato di tutte le zone cui possere essere ottenuto in qualsiasi momentotramite il pulsante di accensione (1). In modalità stand-by, appeare sul display una "H" in corrispondenza di tutte le zone cottura che "scottano". Tutti gli altri display restano spenti.

Livello di potenza

La potenza della zona cottura può essere impostata su 9 livelli,indicati dai symboli da 1^ a 9^ sui display (6)a LED a sette segmenti.

Indicatore di calore residuo

Serve per indicare all'utente che l'élevata temperatura del vetro più essere pericolosa nel caso di lavoro con tutte l'area sovrastante la zona cottura. La temperature viene determinata seguito un modello matematico e un eventuale calore residuo viene indicato con una "H" dal corrispondente display a sette segmenti.

Il riscaldamento e il raffreddamento sono calcolati in rela-zione a:

• Livello di potenza selezionato (da "0" a "9")
  Periodo di attivazione.

Dopo aver spento la zona cottura, il corrispondente display

visualizza "H" fino a che la temperatura della zona non scende al di sotto del livello critico (≤ 60^) secondo il modello matematico.

Funzione di spegnimento automatico (lim. del tempo di funzionamento)

In relazione al livello di potenza, se non viene eseguita nessuna operazione, agli zona cottura viene spenta dopo un tempo massimo predefinito.

Ogni operazione sulla zona cottura (tramite i tasti PIU (3) e MENO (2) o dopbia zona) riporta il tempo massimo di funzionamento della zona al suo valore iniziale.

Protezione in caso di accensione involontaria

Se il controlo elettronico rileva la pressione continua di un tasto per circa 10 sec, automaticamente si spegne. Il controlo emette un segnale acustico di erre per avvertire l'utente che i sensori hanno rilevato la presenza di un oggetto. I display visualizzato il codice di erre "E R O 3". Se la zona di cottura "scotta", sul display appaiano alternatively una "H" e il segnale di erre.

• Se non viene attivata nessuna zona cottura entro 20 secondi dall'accensione del Touch, il controllo ritorna in modalità stand-by.
• Quando il controlled è acceso, il tasto ON/OFF ha priorità su tutti gli altri tasti, cosicché il controllo più essere spento in qualsiasi momentoanche in caso di attivazione multipla o continua di tasti.
• In modalità stand-by, una pressione continua di tasti non ha alcun effetto. In agli caso, prima che il controlled elettronico possa essere nuovamente acceso, delve rilevare che non venga premuto alcun tasto.

Blocco dei tasti (dispositivo di sicurezza per bambini)

Dispositivo di sicurezza per bambini:

Blocco dei tasti:

Per attivare il dispositivo di sicurezza per bambini, dopo aver attivato il Touch, si devono premere simultaneamente per 3 secondi il tasto posteriori sinistro di selezione della zona cottura e il tasto MENO (2) e, successivement, soltanto il tasto posteriori sinistro di selezione de la zona cottura. Su tutti i display appeare una "L" che sta per LOCKED (dispositivo di sicurezza per bambini che evita l'accensione occidentale). Se la zona di cottura "scotta", "L" e "H" sono visualizzate alternativamente.

Lo svolgimento di但这a operazione deve avvenire entro 10 secondi; non deve essere premuto nessun altro tasto al di fuori di quelli descritti sopra. In caso contrario, la sequenza viene interrotta e il piano cottura non viene bloccato.

Il controlled elettronico rimane bloccato finché non viene sbloccato dall'utente,anche se nel fratto è stato spento e riaccesso. Nemmeno un reset del touch (dopona una caduta di tensione) sare in grado di rimuovere il blocco dei tasti.

Eliminazione del blocco dei tasti:

Dopo aver acceso il touch, il dispositivo di sicurezza per

bambini più essere disattivato. É necessario premere contemporamente per 3 secondi il tasto posteriori sinistro di selezione della zona cottura e il tasto MENO (2) e, successivamente, soltanto il tasto MENO (2). Se vengono eseguiti tutti i passaggi nell'ordine giusto, entro 10 secondi il blocco dei tasti viene cancellato e il touch si spegne. In caso contrario, la sequenzaiene considerata incompleta, il touch resta bloccato e si spegne dopo 20 secondi.

Accendendo di nuovo il touch con il tasto ON/OFF, tutti i display migliorano "0", i punti decimali lampeggiano e il touch è pronto per effettuire la cottura. Se la zona di cottura "scotta", "0" e "H" vengono visualizzati alternativamente.

Controllo dei circuiti multipli

Piani cottura sensa circuito doppio o triplo vedere Fig. 2A

Piano cottura con zona doppia. (Fig. 2B)

L'attivazione di una zona cottura doppiia implica l'accensione simultanea dei due circuiti. L'attivazione del circuito esterno è individata da una spia luminosa (7) nell'angolo inferiore destro del display. Se si desidera accen- dere solo il circuito interno, il circuito esterno vuo essere spento tramite il tasto del doppio circuito (4). Premendo più il tasto del doppio circuito (4), il circuito esterno viene nuovamente attenuato, con l'accensione del punto luminoso corrispondente (7).

Segnale acustico (cicalino)

Durante l'utilizzo, le seguenti attività vengono segnalate tramite un cicalino:

• Pressione normale dei tasti con un suono breve.

• Pressione continua dei tasti per più di 10 sec con un suono lungo intermittente.

Manutenzione (Fig. 4)

Tracce di fogli di alluminio, residui di cibo spruzzi di grasso, cucchero o cibi fortemente saccariferi devono essere immeditamente rimossi dal piano di cottura con un raschietto per evitare possibili danni alla superficie del piano.

Pulire con un prodotto idoneo e carta da cucina; risciacquare con acqua e asciugare using an un panno pulito. Non adoperare assolutamente spugne o pagliette abrasive; evitare altresi l'uso di prodotti chimici aggressivi, tipo sgrassanti perorno.

Istruzioni per l'installatore

Installazione

Le presenti istruzioni sono rivolte all'installatore qualificato quale guida all'instrumentazione, regolazione e manutenzione secondo le leggi e le normative in vigore.

Gli interventi devono sempre essere effettuati ad apparecchiatura disinserita elettricamente.

Posizionamento (Fig. 5)

1 Veduta frontale

2 Lato frontale

L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura. Predisporre su tutto il perimetro del piano il signillante a corredo.

Collegamento elettrico

Prima di effettuare l'allacciamento elettrico accertarsi che:

• le caratteristiche dell'impiano siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;

• che l'impianto sia munito di un efficace collegamento di terra seconde le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso che l'apparecchiatura non sua munita di cavo e/o di relativa spina utilizzato materiale idoneo per l'assorbimento indicate in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50^ a quella ambiente.

Limitazione della potenza (TN 604/A)

1. Accendere l'alimentazione e tenere il piano cottura spento.
2. Premere i tasti di selezione della zona (5) e (8) contemporaneamente per 3 secondi. Gli indicatori mosteranno "P" e "S"
3. Premere (2) il tasto, l'indicatore mostrera "E", "P" e "S".
4. Premere (3) il tasto, l'indicatore mostera "E", "t", "P" e "S".
5. Premendo i tasti (3) e (2) contemporaneamente, gli indicatori nostreranno la potenza massima "XX00".
6. In alternatively, premendo il tasto (3) è possibile impostare la potenza massima a 6400 W o a 3600 W.
7. Premere nuovamente i tasti (3) e (2) contemporamente per salvare le impostazioni ed uscire.
   Al termino della configurazione, l'MCU vuo ricordare la limitazione di potenza impostataanche sanza alimentazione.

Se durante le impostazioni si spegne l'alimentazione o il piano cottura, il valore di impostazione non verrà salvato.

Si cui ossire delle impostazioni premendo il tasto on/off oppure premendo i tasti (3) e (2) contemporaneamente.
