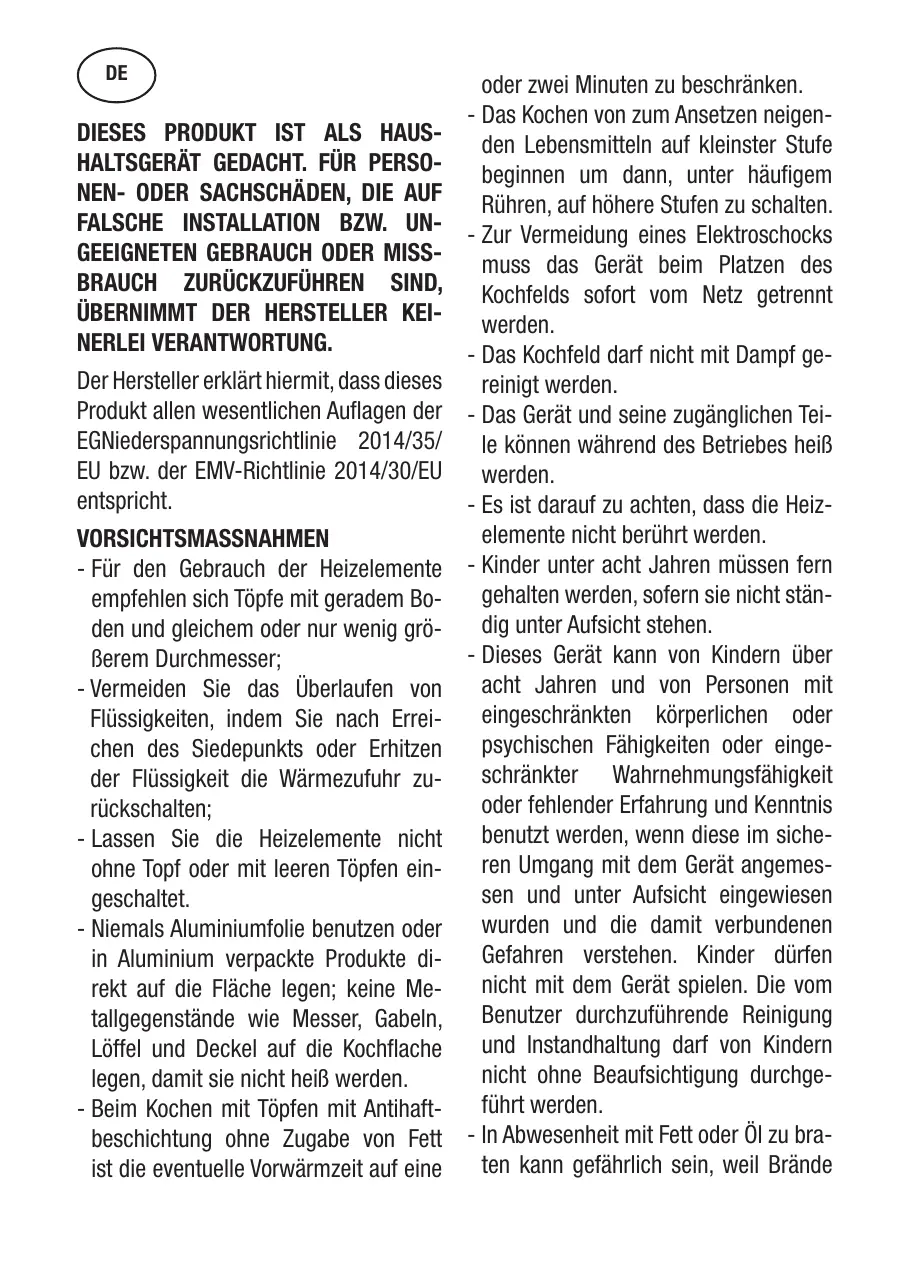

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DANOS EVENTuales A COSAS O PERSONAS QUE DERIVEN DE UN INSTALLACION INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

DIESES PRODUKT IST ALS HAUSHALTSGERAT GEDACHT. FÜR PERSONEN- ODER SACHSCHÄDEN, DIE AUFFALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURückzuführn SIND,ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklart hiermit, dass these Product allen wesentlichen Auflagen der EGNiederspanningsrichtlinie 2014/35/EU bzw. der EMV-Richtlinie 2014/30/EU entspricht.

VORSICHTSMASSNAHMEN

• Für den Gebrauch der Heizelemente empfehlen sich Töppe mit geradem Boden und gleichem oder nur weniger großem Durchmesser;
• Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten;
• Lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.
• Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heißt werden.
• Beim Kochen mit Töpfen mit Antihaft-beschichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine

oder zwei Minuten zu beschränken.

• Das Kochen von zum Ansetzen neigenden Lebensmitteln auf kleinster Stufe beginnen um dann, unter zahligem Rühren, auf höhere Stufen zu schalten.
• Zur Vermeidung eines Elektroschocks muss das Gerät beim Platz den Kochfelds sofort vom Netz getrennt werden.
• Das Kochfeldarf nicht mit Dampf gereinigt werden.
• Das Gerät und seine zugänglichen Teile können während des Betriebes heißt werden.
• Es ist darauf zu achten, dass die Heiz-elemente nicht berührt werden.
• Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen.
• Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschrankter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden.
• In Abwesenheit mit Fett oder Öl zu braiten kann gefährlich sein, weil Brände

entstehen können. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen. Schalten Sie das Gerät vielehr aus unddecken Sie die Flammenn dann beispiselsweise mit einem Deckel oder einem Betttuch ab.

• Brandgefahr: auf den Kochfeldern keine Elemente lagern.
• Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät geleiferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfallen führen. Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt.

Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen.

Der Hersteller leht jeder Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizier-

te Fachkraft ersetzt werden, um jeder Risiko auszuschlieBen.

Anweisungen für den Benutzer Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführten werden.

Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Anwendung HEIZELEMENTETOUCH CONTROL

Berührungstasten

Alle Funktionen konnen über Berührungstasten (kapazitive Sensoren) auf der Frontpartie der Bedienungsblende eingeschaltet werden; jeder Taste entspricht eine Anzeige.Eine Betätigung wird von einem Signaton quittiert. Ein- und Ausschalten

TOUCH CONTROL (Abb. 2)

1 Ein/Aus-Taste ON/OFF
2 Minus -
3 Plus +
4 Zwei-/Dreikreis-Kochzone
5 Kochzone
6 Leistungsanzeige
7 Anzeige für Doppelkreis-Kochzone

EIN/AUS-Schalten der Touch Control

Nach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Sekunde, bevor sie betriebsbereit ist.
Nach einem Reset blinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgescheltet und die Steuerung schaltet auf Stand-by. Die Steuerung kann nun durch Betätigten der EIN/AUS-Taste in den Ein-Zustand gescheltet werden.
Auf den Kochzonenanzeigen erscheint dann u0^ . Soltte eine der Kochzonen heiß sein (hohe Temperatur), blinken auf der Anzeige abwechselend uH^ und _u0^ .
Die Steuerung bleibt nach dem Einsatz 20 Sekunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählten werden, schaltet die Steuerung automatisch auf Stand-by zurück.
Die Touch-Control-Steuerung kann nur durch Betätigten der EIN/AUS-Taste (1) in den Ein-Zustand geschlossen werden.
Sollte eine beliebige andere Taste zusammen mit der EIN/AUS-Taste (1) betätig werden, bleibt die Steuerung auf Stand-by.
Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung jederzeit wieder ausgeschelt werden. Dies gilt selbst dann, wenn die Steuerung durch Aktivierung der Kindersicherung gespeit ist.
Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt-Funktion immer Vorrang.

Automatische Abschaltung

Im Ein-Zustand schaltet sich die Touch-Control-Steuerung nach 20 Sekunden selbstätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätig wird. Nach der Auswahl einer Kochzone setzen sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausschaltet, zusammen.

Einschalten/Ausschalten einer Kochzone

Wenn die Touch-Control-Steuerung eingeschaltet ist, wird eine Kochzone durch Drücken der entsprechenden Taste (5) ausgewählt.

Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Soltte eine der Kochzonen heißt sein, werden abwechselnd „H" und "0" angezeigt.

Durch Betätigkeiten der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzone beginnnt sich zu erwämen.

Nach der Auswahl einer Kochzone kann die Leistungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, eingestellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weitere Erhöhung mehr möglich.

Wird die Auswahl der Leistungsstufe mit der MINUS-Taste (2) vorgenommen, ist die erste Stufe „9" (maximale Leistung). Wird die Taste gedrück gehalten, verringgert sich die Leistung alle 0,4 Sekunden um eine Stufe. Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) beträgt werden.

Ausschalten einer Kochzone

Zum Ausschalten einer einzelnen Kochzone muss die entsprechende Taste (5) betätig werden. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Werden die PLUS- (3) und die MINUS-Taste (2) gleichzeitig betätig, wird die Leistungsstufe der entsprechenden Kochzone direkt auf 0 zurückgesetzt. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen gedrückt werden, bis die Leistungsstufe erreicht 0 ist. Soltte eine der Kochzonen heiß sein, werden abwechselnd „H" und „O" angezeigt.

Ausschalten aller Kochzonen

Das sofortige Ausschalten aller Kochzonen ist jederzeit durch Betätigung der EIN/AUS-Taste (1) möglich. Im Stand-by-Zustand erscheidt ein „H“ in der Anzeige aller Kochzonen, die noch heiß sind. Die anderen Kochzonenanzeigen sind dunkel.

Leistungsstufen

Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen 1^ bis 9^ in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden.

Restwärmeanzeige

Der Benutzer wird auf eine eventuell gefährliche Berührtematür der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H" auf dem entsprechenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0" bis „9") und der Betriebszeit berechnet.

Nach dem Abschalten einer Kochzone zeigt die entsprechende Anzeige ein ^H , bis die Temperatur rechnerisch unter ein bestimtes Niveau abgesonnen ist ( ≤ 60^ ).

Abschaltautomatik (Betriebsdauerbegrenzung)

Abhängig von der ausgewählten Leistungsstufe wird jeder Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschaltet, falls innerhalb dieser Zeit keine Benutzung erfolgt ist.

Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS 3) und MINUS 2) bzw. Doppelkreis-Kochzone) führt zur Rückstellung der maximalen Betriebszeit auf ihren Ausgangswert.

Schutz gegen unbeabsichtigtes Einsatz

• Bei Erkennung der Dauerbetätigung einer Taste während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertont dann als Fehlermeldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen erscheidiert der Fehlercode „E R O 3". Wenn eine der Kochzonen noch heiß ist, wird abwechsland ein „H" und die Fehlermeldung angezeigt.
• Wird innerhalb von 20 Sekunden nach dem Einsatzkeine Kochzone aktiviert, so schaltet die Steuerung darüber auf Stand-by.
• Die Ein/Aus-Taste hat im eingeschalteten Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschelt werden kann.
• In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätig erkann’t werden, bevor sich die Steuerung erneut einschaltenlässt.

Tastenverriegelung (Kindersicherung)

- Kindersicherung:

Tastenverriegelung:

Zur Aktivierung der Kindersicherung mussen nach dem Einschalten der Touch-Control-Steuerung gleichzeitig drei Sekunden lang die Kochzonenwahltaste hinten links und die MINUS-Taste (2) und danach allein die Kochzonenwahltaste hinten links betätigt werden. Auf allen Anzeigen erscheint dann ein „L“ für LOCKED (Kindersicherung gegen unbeabsichtigtes Einschalten). Sollte eine Kochzone noch heiß sein, werden „L“ und „H“ abwechselnd angezeigt.

Dieser Bedienungsablauf muss innerhalb von 10 Sekundenstattfinden und esarfkeineanderte Tastesals dieober beschreibenben gedrucktwerden.Andernfalls wird dieEingabeals nicht vollständig abgebrochen und dieKochstelle wird

nicht verriegelt.

Die Elektronik bleibt bis zur Entregelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenzeitlich aus- und wieder eingeschaltet wird. Auch ein Reset der Steuerung (nach einem Spannungsabfall) unterbricht die Verriegelung nicht.

Entregelung:

Nach dem Einschalten der Steuerung kann die Kindersicherung deaktiviert werden. Hierzu müssen erst gleichzeitig 3 Sekunden lang die Kochzonenwahltaste hinter links und die MINUS-Taste (2) und danach allein die MINUS-Taste (2) besteht werden Wenn alle Schritte in der richtigen Reihenfolge und innerhalb von 10 Sekunden durchgefuhrt wurden, wird die Verriegelung aufgehoben und die Steuerung befindet sich im AUS-Zustand. Ansonsten ist die Eingabe unvollständig und die Steuerung bleibt im verriegelten Zustand und schaltet nach 20 Sekunden ab.

Nach erneutem Einschalten der Steuerung mit der EIN/AUS-Taste ertscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvorgang einsatzbereit. Sollte eine Kochzone noch heiβ sein, werden „0" und „H" abwechselnd angezeigt.

Bedienung der Mehrkreis-Kochzonen

Kochfelder ohne Zwei- oder Dreikreis-Kochzone. Siehe Abb. 2A

Kochfeld mit Zweikreis-Kochzone (Abb. 2B)

Bei der Aktivierung einer Doppelkreis-Kochzone werden die entsprechenden beiden Heizkreise gleichzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine entsprechende Leuchtanzeige (7) in der rechten unteren Ecke des Displays angezeigt. Wenn nur der innere Heizkreis eingeschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppelkreis-Taste (4) ausgeschaltet werden. Durch erneutes Betätigten der Doppelkreis-Taste (4) kann der äußere Kreis wieder eingeschaltet werden, woraufhin die entsprechende Punktanzeige (7) erneut aufleuchtet.

Akustisches Signal (Summer)

Während des Betriebs werden folgende akustische Summer-Signale ausgegeben:

• Kurzer Summer-Ton bei Normalbetätigung der Tasten
  Längerer, unterbrochener Summer-Ton bei Dauerbetätigungs der Tasten während mehr als 10 Sekunden

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigten Speisen müssen soit mit einem Schaber von der Kochfläne entfern werden um möglich chäden an der Fläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Kühnenpapier saubern, dann mit klarem Wasser nachspullen und abschiedeND mit einem Lappen trocken wischen.Keine

Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur Installation

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe)durfen nur bei ausgeschalteten Apparat vorgenommen werden.

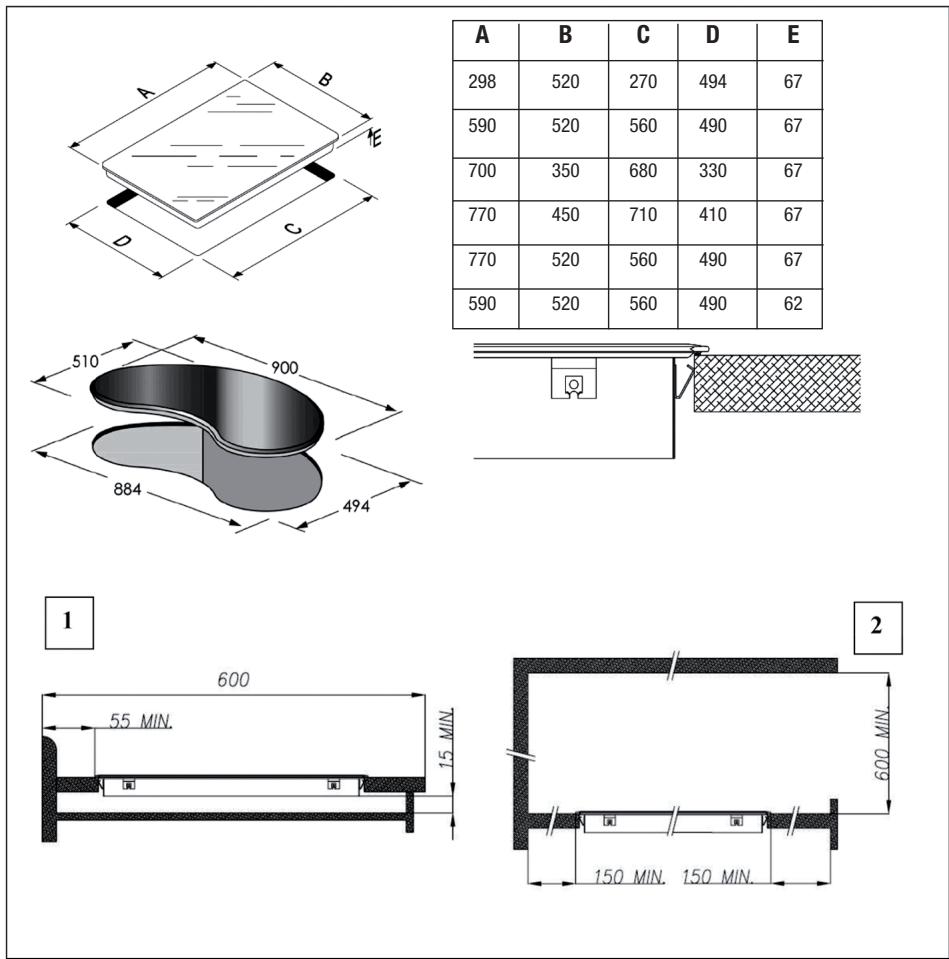

Aufstellung (Abb. 5)

1 Vorderansicht
2 Vorderseite

Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Platte die mitgelieferte Dichtmasse verteilen.

Elektrischer Anschluß

Vor dem Anschluß an das elektrische Netz sich davon über-zeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entspruchenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitstemateratur verwendet werden. Das Kabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.

Leistungsbegrenzung (TN 604/A)

1. Schalten Sie die Stromversorgung ein und setzen Sie die Kochfläche ausgeschaltet.
2. Drücken Sie die Zonenauswahltaste (5) und die Taste (8)
   3 Sekunden lang gemeinsam gedrückt. Die Anzeigen zeigen „P" und „S" an.
3. Betätigen Sie die Taste (2). Die Anzeige zeigt „E“, „P“ und „S“ an.
4. Betätigen Sie die Taste (3). Die Anzeige zeigt „E“, „t“, „P“ und „S“ an.
5. Wenn Sie die Tasten (2) und (3) gemeinsam betätigten, zeigen die Anzeigen den maximalen Leistungswert „XX00" an.
6. Durch Drücken der Taste (3) schalten Sie die maximale Ausgangsleistung zwischen 6400 und 3600 W um.
7. Wenn Sie die Tasten (2) und (3) erneut gemeinsam betätigten, speichern Sie die Einstellungen und verlassen den Einstellmodus.

Nach Abschluss der Einstellung begrenzt die MCU den vorgenommenen Einstellungen entsprechend die Leistung, selbst bei unterbrochener Stromversorgung.

Wenn das Gerät oder die Kochfläche ausgeschaltet wird, während Sie die Einstellungen vornehmen, werden die festgelegten Werte nicht gespeichert.

Um den Einstellmodus zu verlassen, drücken Sie die Ein/Aus-Taste oder die Tasten (2) und (3) gleichzeitig.
