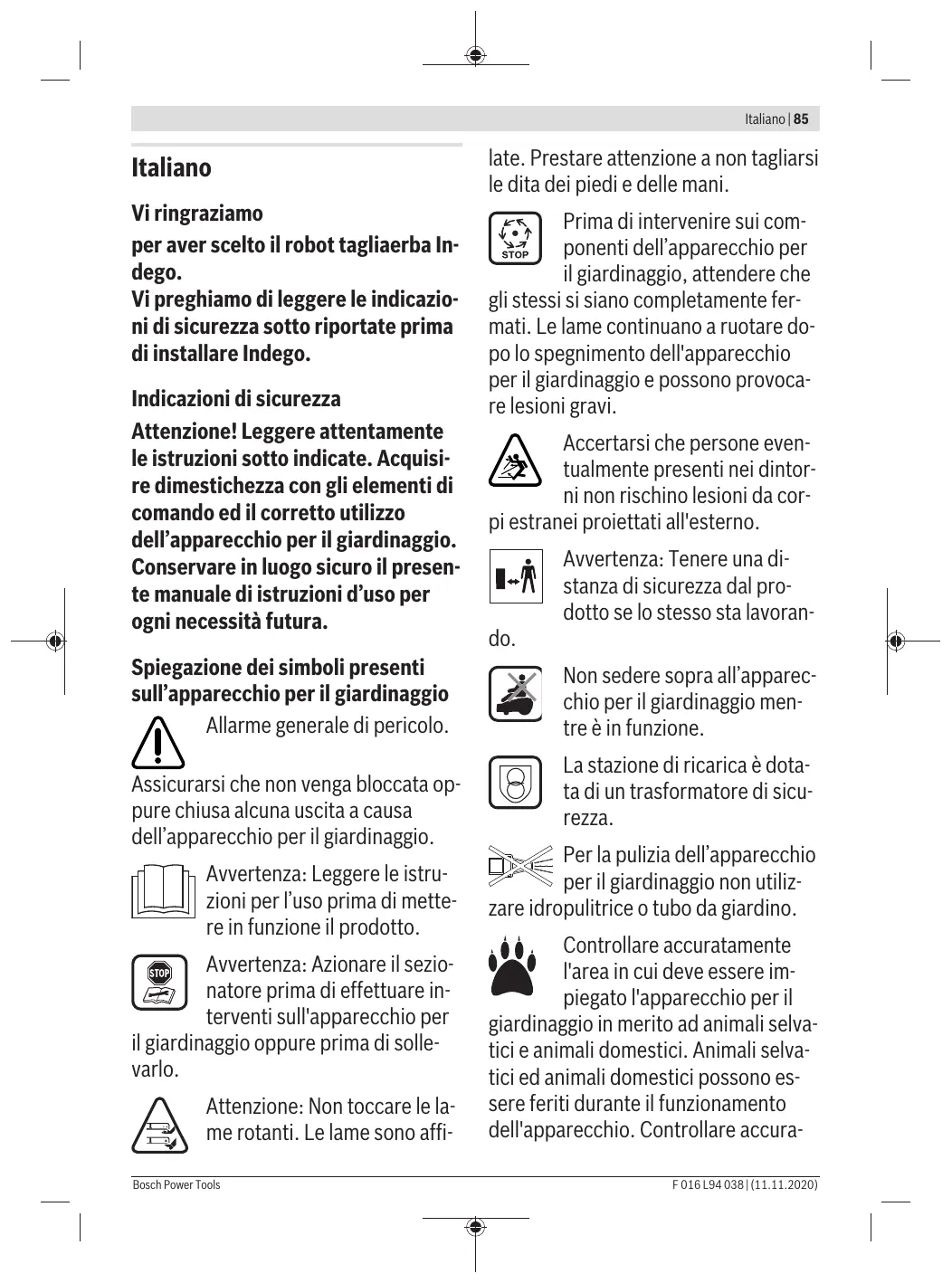

MANUALE UTENTE Indego S 500 | S+ 500 | M 700 | M+ 700 BOSCH
per aver scelto il robot tagliaerba Indego.
Vi preghiamo di leggere leindicazioni di sicurezza sotto riportate prima di installare Indego.
Indicazioni di sicurezza
Attenzione! Leggere attendamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di lavoro ed il corretto utilizzato dell'apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per anni necessità futura.
Spiegazione dei symboli presentisull'apparecchio per il giardinaggio
Allarme generale di pericolo.
Assicurarsi che non venga bloccata op pure chiusa alcuna uscita a causa dell'apparecchio per il giardinaggio.
Avvertenza: Leggere le istruzioni per l'uso prima di mettere in funzione il prodotto.
Avvertenza: Azionare il sezionatore prima di effettuare interventi sull'apparecchio per
il giardinaggio oppure prima di sollevarlo.
Attenzione: Non toccare le la- me rotanti. Le lame sono affi
late. Prestare attenzione a non tagliarsi le dita dei piedi e delle mani.
Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che
gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.
Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da cor
pi estranei proiettati all'esterno.
Avvertenza: Tenere una distanza di sicurezza dal prodotto se lo stesso sta lavoran-
do.
Non sedere sopra all'apparecchio per il giardinaggio mentre è in funzione.
La stazione di ricarica è dotata di un trasformatore di sicurezza.
Per la pulizia dell'apparecchio per il giardinaggio non utilizzopuliturice o tubo da giardino.
Controllare accuramente l'area in cui delve essere impiegato l'apparecchio per il
giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici sono essere feriti durante il funzionamento dell'apparecchio. Controllare accura
tamente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi. Evitare l'utilizzo nella penombra o al buio per ridurre il rischio di incontrare animali.
Impiego
Prima di qualsiasi intervento all'apparecchio per il giardinaggio (ad es. manutenzione, sostuzione dell'utensile ecc.) e durante il trasporto ed il magazzinaggio dello stesso spegnere l'apparecchio per il giardinaggio al sezonatore.
I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi no con l'apparecchio per il giardinaggio.
Non permettere in nessun caso l'uso del prodotto a bambini, persona con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi espertienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'ètà dell'operatore.
- Mai utilizzare l'apparecchio per il giardinaggio a piedi nudi o calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.
Utilizzare l'apparecchio per i giardinaggio solamente se il coperchio del vano batteria è chiuso e tutte le viti del coperchio sono serrate saldamente. Questo protegge la batteria dall'umidità.
Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvincindo, non lavorare con l'apparecchio per il giardinaggio.
- Durante l'uso dell'apparecchio per il giardinaggio ed avvincinandosi allo stesso assicurare sempre un equilibrio stabile ed una posizione di lavoro sicura, in modo particolare su pendii e in caso di superficie erbosa bagnata. Non chinarsi mai troppo in avanti. Utilizzato l'apparecchio con cura e alla negra.
L'operaatore è responsabile degli inci denti o dei anni in cui possono incorrere altre persone o le loro proprietà.
Azionare immediatamente il tastingo ross di arresto se durante il funzionamento dell'apparecchio per il giardinaggio dovessero comparire pericoli.
Assicurarsi della corretta installmente del filo perimetrale secondo le istruzioni per l'installazione.
Le istruzioni complete per l'in-stallazione dell'Indego sono contente nelle istruzioni d'in
stallazione fornite insieme al prodotto.
Controllare regolarmente l'area sui cui l'apparecchio per il giardinaggio viene impiegato e rimuovere tutti i sassi, i rami, i fili metallici, cavi ed altri oggetti.
Non posare nel settore operativo alcun cavo di rete sotto tensione. Se un cavo di rete rimane impigliato nel robot tagliaerba, lo stesso deve essere staccato alla rete prima della rimozione.
Controllare regolarmente l'apparecchio per il giardinaggio per assicurarsi che lame, viti delle lame e dispositivo di taglio non siano usurati oppure danneggiati. Al fine di evitare sui-libri, in caso di usura delle lame e delle viti delle lame, sostuire sempre laserie completa.
Nonutilizzare in nessun caso I'apparecchio per il giardinaggio con copertura di protezione danneggiate oppureswana dispositivi di sicurezza.
Non mettere le mani ed i piedi vicino o sotto le parti rotanti.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
Non lasciare lavorare l'apparecchio per il giardinaggio perché sorveglianza se si è a conosenza che nelle immeditate vicinanze vi sono animali domestici, bambini o persone.
Accendere l'apparecchio per il giardinaggio conformmente alle istruzioni per l'uso e tenersi a distanza di sicurezza delle parti rotanti.
Non mettere in funzione l'apparecchio per il giardinaggio nell'sesso momento in cui è attivo un irrigatore da giardino. Inserire un programma di taglio dell'erba per assicurarsi che entrambi i sistemi non lavorino contemporaneamente.
Qualora, per un motivo qualsiasi, l'apparecchio per il giardinaggio ca-desse in acqua, toglierlo dall'acqua e spegnerlotramite il sezonatore. Non accendere l'apparecchio per il giardinaggio, contattare il Centro di Assistenza Clienti Bosch.
Non effettuare alcuna modifica all'apparecchio per il giardinaggio.
Modifiche illecite possono pregiudicare la sicurezza dell'apparecchio per il giardinaggio e causare un aumento della rumorosità e delle vibrazioni.
Spegnere l'apparecchio per il giardinaggio con il sezonatore:
- prima dell'eliminazione di bloccaggi,
- prima di effettuare controli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio,
- prima del magazzinaggio,
- se l'apparecchio per il giardinaggio vibra in modo insolito (fermare l'apparecchio per il giardinaggio e controllare immediatamente),
- dello scontro con un oggettorestraneo controllare l'apparecchioper il giardinaggio in merito a danniecontattare il Centro di Assistenza
Clienti Bosch per eventuali ripara-zioni necessarie.
Manutenzione
Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Prima di qualsiasi intervento all'apparecchio per il giardinaggio spegnerlo con il sezonatore.
- Prima di tutti gli intervenuti alla stazione di ricarica o all'apparecchio di alimentazione della corrente staccare la spina dalla presa di corrente.
Pulire accuramente la parte esterna dell'apparecchio per il giardinaggio con un spazzola morbida ed uno straccio. Non usare acqua, solventi oppure prodotti di lucidatura. Rimuovere completeness resti di erba e depositi, in modo particolare delle feritoie di ventilazione.
Girare l'apparecchio per il giardinaggio con il dato inferiore verso l'alto e pulire regolarmente il settore delle lame e le ruote orientabili. Utilizzato una spazzola robusta oppure un raschietto per rimuovere erba tagliata che è rimasta attaccata in modo resistente (vedi figura 1).
Le lame possono essere voltate.
Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con l'apparecchio per il giardinaggio. (vedi figura J)
- Ispezionare regolarmente l'apparecchio per il giardinaggio e, per la propria sicurezza, sostuire parti usurate e danneggiate.
Prestare attenzione affinché venga- no impiegati esclusivamente pezioni di ricambio originali Bosch.
In caso di necessità sostituire la série completeness di lame e viti.
Magazzinaggio invernale
Specnere il robot tagliaerba tramite il sezonatore.
Il robot tagliaerba è primo per l'uso con temperature tra 5^ e 45^ . Se nella stagione invernale le temperature sono costamente sotto 5^ , immagazzinare il tagliaerba e la stazione di ricarica in unippo sicuro ed asciutto, fuori alla portata dei bambini.
Non mettere nessun altro oggetto sul tagliaerba oppure sulla stazione di ricarica.
Si raccomanda di utilizzato l'imballo originale qualora Indego dovesse essere re trasportato per lunghe distance.
Immagazzinare il tagliaerba escludi vamente nel campo di temperatura tra -20^ e 50^ . Ad es. in estate non lasciare in auto il tagliaerba.
USB
Il tagliaerba dispone di un'interfaccia USB che deve essere utilizzata esclusivamente per gli update del software (vedi figura M). Utilizzato
esclusivamente chiavette USB.org omologate (FAT 32 formattata) e cavi OTG USB.org omologati.
Ulteriori informazioni riguardanti gli update del software sono riportate alla pagina www.bosch-diy.com/indego-help.
Non utilizzato l'interfaccia USB per altri scopi. Non inseire alcun altro apparecchio esterno. Non mettere in funzione l'apparecchio con copertura aperta del collegamento USB.
Indicazioni per l'uso ottimale della batteria ricaricabile
Non aprire la batteria. Vi è rischio di cortocircuito.
Proteggere la batteria ricaricabile dal calore (ad. es.
anche dall'irradiamento so
lare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolodi esplo-sione.
Non avvincare batterie non montate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un'escludione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile più avere come consegenza bruciature o incendi.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori. Aerare l'area e, in caso di di
sturbi, consultare un medico. I vapori possono irritare le vie respiratore.
Se si usano oggetti appuntiti, come ad es. chi di un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile più danneggiarsi. Può verificarsi un cortocircuito interno e la batteria ricaricabile più incendiarsi, emettere fumo, esplondere o surriscaldarsi.
In caso d'impiego errato o di batteria danneggiata, vi è rischio di fuoriuscita di liquido infiammabile alla batteria. Evitare il contatto con il liquido. In caso di contatto accidentale, risciacquare accuramente con acqua. Rivolgersi immediatamente ad un medico, quale il liquido entri in contatto con gli occhi. Il liquido fuoriuscito alla batteria potrebbe causare irritazioni cutanee o usioni.
Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolò di esplosione!
Utilizzato esclusivamente batterie ricaricabili Bosch previste per lo stato apparecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quella consigliate potravomportare il pericolodi lesioni e d'incendio.
Assicurarsi che l'apparecchio per il giardinaggio sia spento prima di inseire la batteria ricaricabile.
L'insertimento di una batteria ricari-
cabile in un appearecchio per il giardinaggio acceso cui cause incidenti.
Apire il vano batteria solamente quando la batteria ricaricabile è consumata. Per il magazzinaggio in inverno lasciare la batteria ricaricabile nell'apparecchio. La batteria ricaricabile montata ha una lunga durata, non apree il vano batteria fintanto che non è riscontrabile un'evidente riduzione della durata tra due ricariche della batteria.
Indego lavora tra 5^ e 45^ . Se la temperatura della batteria ricaricabile si trova al di fuori di quellocampo operativo, Indego visualizza un messaggio e non lascia la stazione di ricarica. Se Indego è in funzione, lo stesso ritornerà alla stazione di ricarica o rimarrà fermo.
La ricarica deve essere effettuata esclusivamente nella stazione di ricarica autorizzata alla Bosch.
Indicazioni di sicurezza per stazione di ricarica ed appearecchio di alimentazione della corrente
Per la ricarica del tagliaerba utilizes esclusivamente la stazione di ricarica ed il cavo di rete originali Bosch. In caso contrario esiste pericolodi esplosione ed incendio.
Controllare regolarmente stazione di ricarica, appearecchio di alimentazione della corrente, cavi e spine. In caso di danneggiamento o invecchiamento staccare la stazio
ne di ricarica o l'apparecchio di alimentazione della corrente alla rete elettrica e non utilizzarli. Non aprire da soli la stazione di ricarica oppure l'apparecchio di alimentazione della corrente. Lasciare effettuare le riparazioni solamente da personale specializzato, espressamente qualificato Bosch impiegando esclusivamente pezioni di ricambio originali. Stazione di ricarica, apparecchio di alimentazione della corrente, cavi o spine danneggiati augmentano il rischio di una scossa elettrica.
Non mettere in funzione la stazione di ricarica e l'apparecchio di alimentazione della corrente su una base lavorente infiammabile (es. carta, tessuti ecc.) e in un ambiente lavorente infiammabile.
Esiste pericolodi incendio a causa del riscaldamento della stazione di ricarica e dell'apparecchio di alimentazione della corrente che si verifica durante l'opération di ricarica.
Sorvegliare i bambini. In quello modo viene garantito che i bambini non giochino con la stazione di ricarica, con l'apparecchio di alimentazione della corrente oppure con l'apparecchio per il giardinaggio.
La tensione della rete elettrica di alimentazione deve corrispondere ai dati riportati sull'apparecchio di alimentazione della corrente.
Si consiglia di collegare l'apparecchio di alimentazione della corrente esclusivamente ad una presa di corrente protetta tramite un interruptore di sicurezza per correnti di guasto con una corrente di guasto di 30mA Controllare regolarmente il funzionamento dell'interruttore di sicurezza per correnti di guasto.
Il cavo di rete deve essere controllato regolarmente in merito ad eventuale danneggiamento.
In caso di un allagamento della stazione di base staccare l'apparecchio di alimentazione della corrente alla rete elettrica e contattare il Centro di Assistenza Clienti Bosch.
Con mani bagnate non toccare in nessun caso la spina di rete o altre spine.
Non passare con veicoli sul cavo di collegamento, non schiacciario né sottoporlo a strappi in quanto potrebbe subire dei danni. Proteggere il cavo da calore troppo forte, da olio e da spigoli taglienti.
Per sicurezza, l'apparecchio di alimentazione della corrente è dotato di un isolamento di protezione e non richie
de nessuna messa a terra. La tensione d'esercizio è di 230 V AC, 50 Hz (per paesi non appartenenti alla CE 220 V, 240 V a seconda della versione). Per ulteri informazioni, rivolgersi al Servizio di Assistenza Clienti autorizzato Bosch.
In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.
Simboli
I simboli sotto indicatei sono necessari allalettura ed allacomprehensione delleistruzioni d'uso,in modulo particolare perigrafici.Memorizzare i simboli ed il loro significato.L'interpretazione corretta dei simboli contribuisce ad unutilizzomigliore e più sicuro dell'apparecchio per il giardinaggio.
| Simbolo | Significato |
| Mettere i quanti di protezione |
| ✓ | Operazione permessa |
| × | Operazione vietata |
| Accessori/parti di ricambio |
Il tagliaerba è stato progettato per tosare superfici erbose in settori privati.
Nonutilizzareiltagliaerba in ambienti interni.
Non utilizzato il robot tagliaerba per altri scopi, quello aumenta il pericolo di incidenti ed un possibile danneggiamento dell'apparecchio per il giardinaggio. Non cercare di modificare il robot tagliaerba in quanto quello può causare incidenti o un possibile danneggiamento del tagliaerba stesso.
Dati tecnici
| Robot tagliaerba | Unitàdi misura | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| Codice prodotto | | 3600HB02.. | 3600HB03.. | 3600HB02.. | 3600HB03.. |
| Larghezza di taglio | cm | 19 | 19 | 19 | 19 |
| Altezza di taglio | mm | 30-50 | 30-50 | 30-50 | 30-50 |
| Angolo del perdio, max. | °/% | 15/27 | 15/27 | 15/27 | 15/27 |
| Dimensione della superficie del prato |
92 Italiano
| Robot tagliaerba | Unità di misura | Indego S 500 | Indego S+ 500 | Indego M 700 | Indego M+ 700 |
| - massimo | m2 | 500 | 500 | 700 | 700 |
| - per ricarica della batteria fino aA) | m2 | 70 | 70 | 85 | 85 |
| Gamma di frequenza operativa (sensore induttivo) | kHz | - | 5 | - | 5 |
| max. intensità di campo magnetica (sensore induttivo) (a 10 m) | dBμA/m | - | 44 | - | 44 |
| Gamma di frequenza operativa (GSM) | MHz | - | 880-960 | - | 880-960 |
| MHz | - | 1710-1880 | - | 1710-1880 |
| Potenza di trasmissione max. (GSM) | dBm | - | 33 | - | 33 |
| Peso in funzione della EPTA-Procedure 01:2014 | kg | 7,6 | 7,7 | 7,6 | 7,7 |
| Tipodi di protezione | | IPX4 | IPX4 | IPX4 | IPX4 |
| Numero di series | | Vedi targhetta del tipo sull'apparecchio per il giardinaggio |
| Batteria ricaricabile | | loni di litio | loni di litio | loni di litio | loni di litio |
| Tensione nominale | VDC | 18 | 18 | 18 | 18 |
| Autonomia | Ah | 2,5 | 2,5 | 2,5 | 2,5 |
| Numero degli elementi della batteria ricaricabile | | 5 | 5 | 5 | 5 |
| Tempo d'esercizio, mediamenteA) | min | 60 | 60 | 75 | 75 |
| Tempo di carica della batteria ricaricabile (max.) | min | 60 | 60 | 60 | 60 |
| Tipodi di batteria ricaricabile | | PBA 18V...W-.2,5 Ah | PBA 18V...W-.2,5 Ah | PBA 18V...W-.2,5 Ah | PBA 18V...W-.2,5 Ah |
| Filo perimetrale | | | | | |
| - Filo perimetrale fornito in dati-zione | m | 150 | 150 | 175 | 175 |
| - lunghezza minima necessaria | m | 20 | 20 | 20 | 20 |
| - lunghezza massima ammissibile | m | 350 | 350 | 350 | 350 |
| Stazione di ricarica | | | | | |
| Codice prodotto | | 1 600 A02 546 | 1 600 A02 546 | 1 600 A02 546 | 1 600 A02 546 |
| Tensione di ingresso | VDC | 24 | 24 | 24 | 24 |
| Assorbimento di corrente ricarica/Filo perimetrale inserto | W | 73/2,6 | 73/2,6 | 73/2,6 | 73/2,6 |
| Corrente di carica (fino a) | A | 2,3 | 2,3 | 2,3 | 2,3 |
| Campo ammesso di temperatura di ricaricaB) | °C | 5-45 | 5-45 | 5-45 | 5-45 |
| Peso in funzione della EPTA-Procedure 01:2014 | kg | 1,65 | 1,65 | 1,65 | 1,65 |
| Tipodi di protezione | | IPX4 | IPX4 | IPX4 | IPX4 |
| Apparecchio di alimentazione della corrente | | | | | |
| Codice prodotto | | | | | |
| Svizzera | | F 016 L90 934 | F 016 L90 934 | F 016 L90 934 | F 016 L90 934 |
| Inghilterra | | F 016 L90 935 | F 016 L90 935 | F 016 L90 935 | F 016 L90 935 |
| Resto d'Europa | | F 016 L90 916 | F 016 L90 916 | F 016 L90 916 | F 016 L90 916 |
| Tensione di ingresso (tensione al-ternata) | V | 220-240 | 220-240 | 220-240 | 220-240 |
| Classe di protezione | | ☐/ II | ☐/ II | ☐/ II | ☐/ II |
| Frequenza | Hz | 50-60 | 50-60 | 50-60 | 50-60 |
| Tensione di uscita (tensione conti-nua) | V | 24 | 24 | 24 | 24 |
| Tipo di protezione | | IPX7 | IPX7 | IPX7 | IPX7 |
| Peso | kg | 1,25 | 1,25 | 1,25 | 1,25 |
A) in funzione dell'altezza di taglio, delle condizioni dell'erba e dell'umidità
B) Temperatura interna della batteria ricaricabile
Valori di emissione acustica rilevati conformmente a EN 50636-2-107.
Il livello di rumore stimato A dell'elettroutensile ammonta normalmente: Livello di potenza sonora 61 dB(A). Incertezza della misura K = 2 dB.
Significato della figure
| Scopo dell'operazione | Figura | Pagina |
| Accessori | A | 339 |
| Volume di fornitura/disimballaggio del robot tagliaerba | B | 340 |
| Posa del filo perimetrale | C | 340 |
| Prolunga del filo perimetrale | D | 341 |
| Posa del filo perimetrale intorno un nuovo oggetto interno | E | 341 |
| Sollevamento e trasporto del tagliaerba | F | 342 |
| Regolazione dell'altezza di taglio | G | 342 |
| SpotMow | H | 343 |
| Pulizia | I | 343 |
| Manutenzione | J | 344 |
| Aggiunta di ulteriore superficie erbo-sa | K | 344 |
| - Con stazione di ricarica supplementare (a destra) | | |
| - Senza stazione di ricarica supplementare (in alto a sinistra) | | |
| Sostituzione della batteria ricaricabile | L | 345 |
| Update del software | M | 346-347 |
| Collegamento dell'apparecchio di ali-mentatione della corrente | N | 348 |
Installazione
Con il seguente codice QR è possibile vedere un video relativo all'installazione del tagliaerba alla pagina www.bosch-diy.com/indego-help. In alternatively seguire le istruzioni per l'installazione fornite in dotazione con il prodotto.
Controllare che il filo perimetrale sia completemente fissato nel terreno perché nodi di filo allentati. Nodi di filo allentati sono costituire er inciampare.
Rimuovere alla superficie erbosa da tagliare sassi, rami, fili metallici, cavi di alimentazione corrente sotto tensione ed altri oggetti estranei.
Assicurarsi che la superficie erbosa da tagliare sia in piano e che non presenti per l'apparecchio per il giardinaggio alcun ostacolo evidente come conche, solchi e pendii ripidi superiore a 15^ / 27% .
La stazione di ricarica deve essere posizionata ad un bordo esterno della superficie del prato sul filo perimetrale. La stessa non può essere posizionata a lato di un capannone o di una rimessa da giardino che si trova isolata all'interno della superficie del prato.
Si consiglia di tagliare l'erba con un tagliaerba comune prima dell'infallazione, prima del primo taglio dell'erba della nuova stagione e sempre se il taglio dell'erba è superiore ai 5 mm.
Ilsystema delle lame del tagliaerba è concepito per il taglio di erba corta (30-50 mm). L'erba tagliata può rimonere quale pacciamepara la concimazione dell'erba.L'altezza di taglio del tagliaerbaouldessere regolata su 30,40e50mm.
Si consiglia di iniziare con una regolazione più alta e poi ridurre gradualmente il livello quando il filo scompare quello all'erba. Questo impedisce che Indego tagli il filo.
Il filo perimetrale supplementare più essere collegato con un connettore per cavi (vedi figure D-E).
Il filo perimetrale più essere prolongato ad una lunghezza massima di 350 m.
Posare il filo perimetrale sono a 5 cm in profondità nel terreiro (oppure sotto piastre non metalliche).
Per evitare un danneggiamento del filo perimetrale, nell'area in cui lo stesso è posato non deve essere scarificato o rastrollato.
Posando il filo perimetrale evitare un angolo inferiore a 45^ .
Questo può pregiudicare il rendimento.
Display
| Simbolo | Significato |
| 1 | ↓ | Tasto freccia indietro |
| 2 | √ | Tasto di conferma
Se durante il taglio dell'erba viene premuto il tasto di conferma, il tagliaerba ritorna alla stazione di ricarica |
| 3 | ○ | LED rosso accesso: Errore tagliaerba |
| 4 | ○ | LED verde accesso: Il tagliaerba è attivo
LED verde spento: Il tagliaerba è inattivo e per l'attività è necessario il Vostro codice PIN a quattro cifre.
Oppure il tagliaerba è spento, il sezonatore deve essere inserito e per l'attività del tagliaerba deve essere immmesso il Vostro codice PIN a quattro cifre.
Note: Durante un update del software sono illuminati il LED verde e il LED rosso. |
| 6 | Tasti freccia versuso sinistra/verso destra |
| 5 | Tasti freccia versuso il basso/verso l'alto |
| 7 | | Visualizzazione con finestra interattiva |
| 8 | 1 2 3 | Numero del giardino (viene visualizzato se è memorizzata più di una mappa giardino) |
| Solo per Indego S+ 500 e M+ 700: |
| 3 | Rete mobile disponible |
| Rete mobile non disponible |
Se non avviene alcuna immissione entro 10 minuti, il display commuta in stato di riposo.
Aggiunta di un'ulteriore superficie erbosa (vedi figura K)
Seguire le istruzioni riportate nelle istruzioni d'installazione per installare Indego su una superficie erbosa supplementare.
Superfici erbose separate con stazione di ricarica separata (vedi figura K a destra): Il tagliaerba può essere utilizzato al massimo su tre superfici erbose differenti. Per una superficie erbosa separata sono necessari una stazione di ricarica supplementare (vedi figura A), filo perimetrale e picchetti in plastica. Se è regolato un programma o la funzione calendario "Bosch AUTO" oppure la funzione Bosch
"SmartMowing", durante la fascia oraria definita viene tagliata l'erba di esta superficie erbosa.
Spegnere il tagliaerba quando lo stesso viene trasportato tra le singole superfici erbose.
Nota: Le attualizzazioni del software devono essere effettua at tagliaerba in agli stazione di ricarica.
Si consiglia di etichettare la stazione di ricarica durante il magazzinaggio invernale per sapere quale stazione di ricarica appartiene a quale superficie erbosa.
Senza stazione di ricarica supplementare: E possiblencollegare le superfici erbose posando paralleamente uno all'alto, il più vicino possibile, il filo perimetrale tra entramble lesuperfici erbose (vedi figura K in alto a sinistra). L'ulteriore superficie erbosaenza stazione di ricarica non viene mappata ed il tagliaerba non impieghera la strategia di taglio LogiCut in questa superficie erbosaenza stazione di ricarica. La massima superficie erbosa consigliataenza stazione di ricarica e di 45 / 50m^2 (per modelli Indego 500/700). Il tagliaerba taglia fino a quando la batteria ricaricabile è scaricaeve dessere trasportato di nuovo nella stazione di ricarica per la ricarica stessa.
Taglio dell'erba
Non permettere a bambini di sedere sopra al tagliaerba nelle e in funzione.
Prima del sollevamento premere il tasto di arresto sul tagliaerba. Solvare l'apparecchio per il giardinaggio tenendolo sempre per I'impugnatura. (vedi figura F)
Solo per Indego S 500 e M 700: Dopo la preparazione avvenuta con successo è possible iniziare subito con il taglio dell'erba confermando "Taglia ora" sul display oppure attendere la prossima fascia oraria prestabilita, secondo la programmazione tramite la funzione calendario "Bosch-AU-TO" (presupposco la precedente impostazione).
É possibile memorizzare nel calendarioanche un programma di taglio dell'erba seconde le proprie esigenze.
Solo per Indego S+ 500 e M+ 700: Dopo la preparazione avvenida con successo è possibile iniziare subito con il taglio dell'erba confermando "Taglia ora" sul display oppure selezionando "Tagliare" nell'app Bosch Smart Garden disponibile liberamente. É possibileanche stabilire un programma di taglio dell'erba utilizzando la funzione Bosch "SmartMowing" che consente il calcolo degli orari per il taglio dell'erba
in base alle previsioni del tempo per il luogo d'impiego. Tra-mite il display o l'app Bosch Smart Gardening è possibile memorizzare nel calendarioanche un programma di taglio dell'erba secondo le esigenze.
Il tagliaerba deve tagliare completamente una superficie erbosa 3 volte (3 cici di taglio completi) per imparare la superficie stessa. è possibile che nella fase di appendimento il risultato visivo non sia ottimale.
I tempi appressimativi di esecuzione per l'unico rilevamento completo della superficie erbosa con LogiCut sono indicati di seguito. Vi preghiamo di tenere presente che i tempi di esecuzione variano a seconda della condizione dell'erba e dal numero di oggetti in giardino.
| 100 m2 | 4 h |
| 500 m2 | 16 h |
| 700 m2 | 22 h |
Stabilire un programma con ripetizioni frequenti. In quello mode è possibile ottenere buoni risultati di taglio dell'erba, la carica della batteria dura più a lungo e si evitano accumuli di erba tagliata sul prato.
Quando il tagliaerba taglia
In modalità "Manuale" il tagliaerba taglia sono a quando la superficie del prato è tagliata. Il taglio dell'erba viene interrotto solamente per la ricarica della batteria ricaricabile.
Quando la superficie del prato è tagliata, il tagliaerba ritorna alla stazione di base.
Nella modalità programmabile "Programma" con la funzione calendario "Bosch AUTO" oppure con la funzione Bosch
"SmartMowing" il tagliaerba lavora ininterrottamente durante una determinata fascia oraria. Il taglio dell'erba viene interrotto solamente per la ricarica della batteria ricaricabile. Se la superficie del prato è tagliata prima del termine della fascia oraria, il tagliaerba ritorna alla stazione di base.
Per interrompere il taglio dell'erba prima del termine preme- re il tasto Arresto o mandarlo alla stazione di base tramite il tasto di conferma
Per Indego S+ 500 e M+ 700 è possible rimandare ancille tagliaerba alla stazione di base selezionando "Stazione di ricarica" nell'app Bosch Smart Garden disponibile liberamente.
Modalità per risparmio elettricità
Il tagliaerba riduce il suo consumo energetico disinserendo automaticamente la corrente nel filo perimetrale se non sta tagliando l'erba e non viene ricaricato.
Per riattivare manuallynte il tagliaerba alla modalità per risparmio energia premere il tasto di conferma ✓ e selezione re successivement o "Taglia ora" oppure un'altra "Mod.
Taglio"mente il tagliaerba è nella stazione di ricarica.
Per Indego S+ 500 e M+ 700 è possibile riattivare il tagliaerba alla modalità per risparmio energia selezionando "Tagliare" nell'app Bosch Smart Garden disponibile libera- mente.
Per il taglio dell'erba secondo programma attivo con la funzione calendario "Bosch AUTO" oppure con la funzione Bosch "SmartMowing", la modalità per risparmio energia termina automaticamente.
Taglio di superfici erbose piccole con "SpotMow"
SpotMow è destinato al taglio di superfici piccole che necessitano di un trattamento particolare perché dover tagliare l'intero prato; ad esempio la superficie sulla mobile da giardino che è stato totto. Il tagliaerba viene posizionato sull'angolo inferiore sinistro della superficie prevista per il taglio (vedi figura H). La superficie tagliata dipenderà infine nelle condizioni dell'erba; non sare in ogni caso un quadrato precioso. Al termine di "SpotMow" seguire le istruzioni sullo schermo.
Note: Per ragioni di sicurezza "SpotMow" non può essere utilizzato al di fuori del filo perimetrale.
Sensori
Il tagliaerba è dotato dei seguenti sensori:
- Il sensore di sollevamento viene attivato quando il tagliaerba viene sollevato.
- Il sensore di ribaltamento riconosce quando il tagliaerba si ribalta.
- Il sensore di inclinazione viene attivato se il tagliaerba raggiunge un angolo di inclinazione di 32^ .
Se uno dei sensori viene attenuato, ad es. il sensore di sollevamento, vengono arrestati i motori del carrello e le lame di taglio. Sul display compare una segnalazione, ad es. "Sollevato".
- Il sensore di ostacoli riconosce oggetti/ostacoli sull'intero bordo anteriore del tagliaerba e dispone unchio di direzione.
Ricarica della batteria
La batteria ricaricabile è dotata di un controllo della temperatura che consente la ricarica esclusivamente con una temperature interna della batteria ricaricabile nel Campo tra 5^ e 45^ .
La batteria ricaricabileagliioni di litio viene fornita parzialmente carica. Si consiglia di ricaricare il tagliaerba nella stazione di ricarica durante l'installazione del filo perimetrale.
La batteria ricaricabileagliioni di litiopuo essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
In caso di batteria che si sta scaricando oppure scarica, il tagliaerba viene spentotramite un interrottore automatico:Le lame non si muovono più.
Sostituzione della batteria (vedi figura L)
Nota: La batteria ricaricabile deve essere sostituita solamente se la stessa è consumata. Non è prevista la ricarica della batteria al di fuori dell'apparecchio.
96 Italiano
L'utilizzo di batterie ricaricabili che non siano adatte po provocare disfunzioni oppure arrecare danni al tagliaerba.
- Batterie ricaricabili consumate possono pregiudicare sensibilmente la durata del tagliaerba.
Nonutilizzareneltagliaerba batterie nonricaricabili.
Utilizzato esclusivamente le batterie ricaricabili indicate dal produttore.
Nota: Mettere sempre quanti di protezione lavorando in prossimità delle lame taglienti.
Spagnere it tagliaerba con il sezonatore.
Rimuovere le 5 viti sul coperchio del vano batteria con un cacciavite torx T-20.
Estrarre la batteria consumata con la guida dal vano batteria fino a quando è visible il tasto di sblocco della batteria. Premere il tasto di sblocco della batteria e rimuovere la batteria stessa.
Spingere la batteria ricaricabile nuova nella guida fina a quando il blocco della batteria scatta in posizione in modo percettibile. Inserire la batteria con la guida nel vano batteria. Applicare di nuovo il coperchio del vano batteria ed avvi-itarlo saldamente con le 5 viti.
Il coperchio del vano batteria protegge la batteria da umidità durante il funzionamento.
Aggiornamento del software (vedi figura M)
Per l'aggiornamento del software sono necessari una chiavetta USB.org (FAT 32 formattata) e un cavo OTG USB.
Se è disponibile una nuova versione del software, la stessa è reperibile in internet alla pagina "www.bosch-diy.com/indego-help". Caricare il file "IN8xxxx.bin" sulla chiavetta USB.org.
Capovolgere il tagliaerba e rimuovere la copertura sull'interfaccia USB. Collegare il cavo OTG USB alla chiavetta USB.org.
Posizione are il tagliaerba nella stazione di ricarica ed assicurarsi che la stazione di ricarica sia collegata alla rete elettrica (il LED sulla stazione docking è illuminato). Il tagliaerba devesecco, il displaydevese essere illuminato e la batteria devese essere carica per almeno il 70%
Quando l'aggiornamento si avvia compare sul display la seguente segnalazione "Effettuire l'update da versione x a versione?"
Confermare la proceduta con il tasting. Durante l'aggiornamento lampeggiano entrambi i LED nel tagliaerba.
Al termine dell'aggiornamento il tagliaerba effettua un riavvio.
Rimuovere il cavo OTG USB e la chiavetta USB.org. Chiudere la copertura sull'interfaccia USB.
Solo per Indego S+ 500 e M+ 700: Il software attuale puo essere caricatoanchetramite I'app Bosch Smart Gardening.
La tabella che segue illustra i diversi punti del menu.
| Menu principale | Sottomenu 1 | Sottomenu 2 | Spiegazione |
| Taglia ora | | | Premendo il tasto di conferma il tagliaerba inizia con il taglio dell'erba. In modalità "Off/manuale" il tagliaerba taglia forn a quando viene visualizzato sul display "Giardino completo".In modalità "Programma" con la funzione calendario "Bosch AU-TO" oppure con la funzione Bosch "SmartMowing" il tagliaerba lavora fino al termine della fascia oraria oppure fino a quando vie- ne visualizzato sul display "Giardino completo" (a seconda di co-sa avviene prima). |
| Calendario | Solo per Indego S 500 e M 700: Bosch AUTO | | La funzione calendario "Bosch AUTO" si ottimizza in funzione del- le dimensioni della superficie del prato.Nella regolazione di base il tagliaerba effettua due cici completi di taglio dell'erba alla settimane ed inizia sempre alla 8 di mattina.Sono possibili le seguenti regolazioni: |
| Numero dei cici completi di taglio dell'erba alla setti-mana | da 1 a 3 |
| Giorno della setti-mana | Giornì in cui più essere tagliata l'erba (ad es. per escludere le do-meniche). |
| Orario di inizio | Regolabile solamente per la prima fascia oraria (vale per tutti i giorni attivi). |
| Solo per Indego S+ 500 e M+ 700: SmartMowing | | La funzione Bosch "SmartMowing" si ottimizza in funzione della dimensione della superficie erbosa e consente di collegare un ser-vizio meteorologico locale.Nella regolazione di base il tagliaerba effettua due cici completi di taglio dell'erba alla settimane ed inizia sempre alla 8 di mattina.È possibile create il Vostro programma SmartMowing con l'app Bosch Smart Gardening. |
| Programma | Modifica (giorno selezionato) | Programmare un programma di taglio dell'erba tramite l'imposta-zione dei singoli giorni di taglio dell'erba e delle fasce orarie (fino a 2 al giorno). |
| Non tagliare/can-cellare fascia ora | Cancellare la relativa fascia oraria per il giorno selezionato.In basso sul display viene visualizzato il numero dei cici completi di taglio dell'erba alla settimana per il programma attuale. |
| Off/manuale | | Selezionare questa opzione se non deve essere utilizzato alcun programma. Il tagliaerba inizi a taglio dell'erba solamente all'atti-vasione di "Taglia ora" sul display.Per Indego S+ 500 e M+ 700 è possibile iniziare il taglio dell'erba selezionando "Tagliare" nell'app Bosch Smart Garden disponibile liberamente. |
| Regolazioni | Mod. Taglio | SpotMow | Indego S / S + 500: Selezionare tra una superficie di 2 m x 2 m e 3 m x 3 m.Indego M / M + 700: Selezionare tra una superficie di 2 m x 2 m, 3 m x 3 m e 4 m x 4 m. |
| Taglio dell'erbaenza stazione di ricarica | Il tagliaerba taglia, nell'ulteriore superficie erbosa senza stazione di ricarica propria, in modalità combinazione fino a quando la batteria ricaricabile è scarica. |
| Taglio erba del bordo | Indego S / S + 500: All'inizio di ogni taglio Completo il tagliaerba effettua un taglio del bordo.Indego M / M + 700: Selezionare tra le regolazioni di taglio quella che taglia una volta il bordo ad ogni taglio Completo (regolazione standard), quella che taglia una volta ogni due tagli completi oppu-re che non venga effettuito alcun taglio del bordo (off). |
| Modalità intensiva | Il tagliaerba taglia l'erba più accuramente e torna indietro su pos-sibili punti non tagliati e taglia in corsie più corte. Il tagliaerba ne-cessita di molto più tempo per effettuire un taglio completo. |
| Sicurezza | Autoblocco | I tasti vengono bloccati automaticamente se non viene premuto al-cun tasti nel lasso di tempo di 3 minuti.Si consiglia QUESTa regolazione per ragioni di sicurezza e quale protezione contro eventuale furto. |
| - On | Codice PIN necessario per la riattivazione dopo autoblocco. |
| - Off | I tasti sono sempre attivi per l'immissione. |
| Modifica PIN | La modifica di un codice PIN richiede innanzitutto l'immissione del codice PIN valido. |
| Allarme | |
| - On | Attiva l'allarme. |
| - Off | Disattiva l'allarme. |
| | | Modifica di ora e data. |
| Data & ora | | |
| | | Modifica della lingua sul display. |
| Selezione della lingua | | |
| Regolazioni | i | Stato delsystema | Informazioni relative allo stato di carica della batteria ricaricabile, informazioni delsysteme e durata del funzionamento e della carica del tagliaerba. |
| Informazioni | | |
| Opz.ampliate | ID filo | Modifica l'ID filo perimetrale in caso di possibili disturbi nelle vici-nanze. |
| Posizione stazione di ricarica | Utilizzare la regolazione standard se la stazione di ricarica è posi-zionata sul bordo del prato e la regolazione angolo se la stessa si trova in un angolo. |
| Regolazione del sensore/condizio- ne del prato | Selezionare tra basso (non piano),normale e alto (scivoloso). La sensibilità del sensore ostacoli si modifica a seconda della condizione del prato selezonata. |
| Rimappa | Cancella la mappa attuale della superficie erbosa nella quale il ta-gliaerba si trova. |
| Regolazione di fabbrica | Un reset del tagliaerba alle regolazioni di fabbrica cancella tutte le regolazioni personali (ad eccezione del PIN). |
| | Dopo un reset alle regolazioni di fabbrica il tagliaerba deve mappa-re di nuovo la/le superficie/i erbosa/e. |
| Panorama. giardini | Visualiza il numero delle superfici erbose mappate, la loro dimen-sione, il loro ID filo e la data in cui è stata tagliata l'ultima volta l'er-ba della superficie. |
| Elimina giardino | Cancellare una mappa specifica del giardino oppure selezionare la cancellazione in una volta di tutte le mappe. |
| Extra | Livella | Fornisce informazioni relative all'angolo del terreno del tagliaerba. Se il tagliaerba si trova nella stazione di ricarica e il punto sul di-splay non è all'interno del cercchio visualizzato, la stazione di ricari-ca deve essere posizionata in un nuovo punto in piano. |
| Segnale del filo | Riconosce il segnale dal filo perimetrale e visualizza la qualità del segnale (per Servizio Assistenza Clienti). |
| | Il tagliaerba non riceve alcun segnale dal filo perimetrale perché è nella stazione di ricarica. |
Individuzione dei guasti e rimedi
Supporto online
http://www.bosch-diy.com/indego-help
| Problema | Possibili cause | Rimedi |
| Il LED sulla stazione di ricarica lampeggia | Il filo perimetrale è interrotto, troppo lungo o troppo corte. Filo non collegato e tagliaerba non nella stazione di ricarica. | Controllare che il filo perimetrale non sia interrotto e che abbia una lunghezza tra 20 e 350 m. Successivement disinserire ed insereire di nuovo l'alimentazione di tensione.Seguire le istruzioni riportate nelle istruzioni d'installazione per la preparazione del tagliaerba. |
| Vibrazioni/rumori ec-cessivi | Vite dellalama allentata | Serrare la vite dellalama con una coppi di serraggio di 2,5 Nm. |
| Lama danneggiata/deformata | Sostituire la lama (vedi figura J). |
| Il tagliaerba non si ag-gancia correttamente nella stazione di rica-rica | Filo perimetrale non posato correttamente intorno alla stazione di ricarica | Seguire le istruzioni riportate nelle istruzioni d'installazione per la posa del filo perimetrale. |
| Filo perimetrale in prossimità di una fonte di disturbo | Rimuovere agli filo perimetrale accedente (ad es. attor-cigliato) intorno alla stazione di ricarica.Modificare l'ID filo perimetrale nel menu. |
| Dati non corretti relativi alla posizione della stazione di ricarica nel menu "Regolazioni" | Modificare la regolazione nel menu "Opz.ampliate". |
| Il tagliaerba non fun-ziona | Sezonatore non inserito | Rimuovere il tagliaerba dalla stazione di ricarica, insereire il sezonatore e posizionare di nuovo il tagliaerba nella stazione di ricarica (prestare attentione affinché la sta-zione di ricarica sua accesa - il LED è illuminato verde). |
| Possible ostruzione | Disinserire sempre innanzitutto il sezonatore, controlla-re quindi il settore fatto al tagliaerba. In caso di necessità rimuoveri i blocchi (per effettuire questa operazione ind-dossare sempre guanti da giardinaggio). |
| Batteria non ricaricata completeness | Posizonare il tagliaerba nella stazione di ricarica per consentire la ricarica stessa. La stazione di ricarica deve es-sere accesa. |
| Erba troppo lunga | Tagliare la superficie erbosa con un tagliaerba comune con una delle regolazioni più basse. |
| Batteria ricaricabile troppo fredda/troppo calda | Il tagliaerba lavora quando la temperature interna della batteria ricaricabile è tra 5 °C e 45 °C. Lasciare raffredda-re/riscaldare il tagliaerba. Se il difetto compare frequentemente la stazione di ricarica dovrebbe essere posiz-nata all'ombra. |
| Il tagliaerba è fermo sul prato con display spento | Problemi durante il funzionamento | Premere il tasto di confirmare per lo schermio per illumina-re il display o posizionare il tagliaerba nella stazione di ri-carica. |
| Tagliaerbaenza fun-ze di ricarica | Batteria ricaricabile troppo fredda/troppo calda | Il tagliaerba lavora quando la temperature interna della batteria ricaricabile è tra 5 °C e 45 °C. Lasciare raffredda-re/riscaldare il tagliaerba. Se il difetto compare frequentemente la stazione di ricarica dovrebbe essere posiz-nata all'ombra. |
| Stazione di ricarica non accesa | Inserire l'alimentazione di corrente per la stazione di ricarica. Se la stazione di ricarica non si avvia, contattare il Servizio di Assistenza Clienti Bosch. |
| Contatti per carica sono corrosi | Pulire i contatti di carica. |
| Batteria ricaricabile non inserita, inserita non correttamente o batteria non corretta per il tagliaerba | Inserire correttamente la batteria (vedi figura L). Utilizza re la batteria ricaricabile Bosch adatta. |
| Tagliaerba al di fuori del filo perimetrale | Filo perimetrale su una salute | Lasciare 30 cm tra il filo perimetrale e la salute. |
| Ostacolo in prossimità del filo | Eliminare l'ostacolo. |
| Parti della superficie del prato parzialmen- te non tagliate | Il tagliaerba necessità di più tempo per fini- re di tagliare l'erba del giardino | Per il rilevamento dell'intera superficie del prato lasciare tagliare completamente l'erba al tagliaerba 3 x. In alter- nativa è possibile utilizzato la "Modalità intensiva" nel me- nu "Mod. Taglio". |
| Fascia oraria troppo ridotta per le dimen- sioni del prato | Ampliare la fascia oraria di taglio dell'erba oppure: - utilizzato la funzione calendario "Bosch AUTO" (per Indego S 500 e M 700) - utilizzato la funzione Bosch "SmartMowing" (per In- dego S+ 500 e M+ 700) |
| Distanza tra i fili perimetrali troppo piccola | Aumentare la distanza tra i fili perimetrali ad almeno 75 cm. |
| Fondo non piano | Selezionare nel menu "Condizione del terreno/sensore del terreno" l'opzione "Terreno non piano/bassa sensibili- tă". Spianare il prato, rimuovere le asperità/ondulazioni del terreno, delimitare aree inadatte con filo perimetrale - seguire le istruzioni riportate nelle istruzioni d'installazione. |
| Erba troppo lunga | Selezionare nel menu "Condizione del terreno/sensore del terreno" l'opzione "Terreno non piano/bassa sensibili- tă". |
| Pendenze nel giardino troppo ripide | Assicurarsi che il tagliaerba lavori esclusivamente su scarpate con pendenze di 15 gradi o inferiori. |
| Il tagliaerba rimane bloccato in giardino | Oggetti/ostacoli non delimitati | Delimitare con filo perimetrale gli ostacoli presso i quali il tagliaerba si blocca spesso. |
| Prato nuovo | Lasciare un paio di settimane di tempo al prato per livel- larsi prima di utilizzato il tagliaerba.Modificare la regolazione nel menu "Condizione del terre- no/sensore del terreno". Attendere possibilmente a lungo dopo l'irrigazione prima di avviare il tagliaerba. |
| Il tagliaerba taglia in- volontariamente fiori ecc. oppure travolge determinati ostacoli | Oggetti/ostacoli con un'altezza inferiore a 5 cm non delimitati | Posare il filo perimetrale con 30 cm di distanza dall'osta- colo oppure rimuovere gli oggetti/ostacoli. |
| Il tagliaerba taglia l'er- ba alla nona logica | Ilsystema LogiCut dipende dalle condizioni del giardino. Il tagliaerba non deve assolutamente continuare a tagliare l'erba nel set- tore più vicino non tosato. | Ulteriori informazioni sono riportate nelle istruzioni d'in- stallazione. Se il comportamento compare ripetutamente mappare di nuovo la superficie erbosa. |
| Il tagliaerba non si muove sempre in linee diritte tra i settori | Non sono necessari provvedimenti. |
| Il tagliaerba non trova frequentlymente la posizione corretta oppure gira sulippo | Modificare l'ID filo. |
| Ostacolo non delimitato correttamente | Seguire le istruzioni riportate nel manuale d'infallazione. |
| Il tagliaerba si muove in ulteriore superficie erbosa nella stazione di ricarica in passaggi arbitrari. | Comportamento normale. Ilsystema LogiCut funzione esclusivamente in settori con stazione di ricarica. |
| Il filo perimetrale con- tinua ad essere sem- pre tagliato | Filo non sufficientemente teso tra i paletti in plastica | Tendere il filo perimetrale ed assicurarsi che la distanza tra i paletti in plastica sia al massimo di 75 cm.Seguire le istruzioni riportate nelle istruzioni d'installazione. Utiliz- zare connettori per cavi per riparare l'interruzione. |
| Distanza tra i paletti in plastica è superiore a 75 cm |
| Il tagliaerba lascia tracce di taglio irrego- lari/cattiva qualità di taglio | Il tagliaerba non taglia l'erba sufficiente- mente spesso | Per un risultato migliorare tagliare l'erba più frequentemente (ad es. tramite più/più lunghe fasce orarie nel pro- gramma). |
| Lama da taglio consumata | Voltare o sostituire la lama da taglio (vedi figura J). |
| Possibile ostruzione | Disinserire sempre innanzitutto il sezionatore, controlla- re quando il settore sotto al tagliaerba. In caso di necessità rimuovere i blocchi (per effettuire questa operazione in- dessare sempre quanti da giardinaggio). |
| Il filo perimetrale non viene individuato | Mancanza di corrente alla stazione di ricari- ca | Controllare se la stazione di ricarica è accesa (LED illumi- nato). |
| Filo perimetrale danneggiato/tagliato | Controllare il filo perimetrale in merito a danneggiamen- to. |
| Installazione non corretta (ad es. distanza insufficiente tra i fili perimetrali) | Seguire le istruzioni riportate nel manuale d'installazione. |
| Filo perimetrale in prossimità di una fonte di disturbo | Rimuovere agli filo perimetrale eccedente (ad es. attor- cigliato) intorno alla stazione di ricarica. Modificare l'ID filo perimetrale nel menu. |
| Il tasting di regolazione dell'altezza di taglio è bloccato | Possibile ostruzione | Disinserire sempre innanzitutto il sezionatore, controlla- re quando il settore sotto al tagliaerba. In caso di necessità rimuovere i blocchi (per effettuire questa operazione in- dessare sempre quanti da giardinaggio). |
Servizio di assistenza e consulenza tecnica
Per tutte le richieste e le ordinazioni di pezioni di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetto di identificazione del tagliaerba.
Eventually sare necessaria la versione del software del Vostro tagliaerba (vedi "Menu > Regolazioni > Informazion
Qualora si rendesse necessario, inviare il tagliaerba e la stazione di ricarica sempre insieme ad un Centro di Assistance Clients Bosch. Non rimuovera la batteria ricaricabile.
Prima dell'invio rimuovere un eventuale top cover personalizzato montato nonché agli copertura come accessorio.
Svizzera
Sul site www.bosch-pt.com/ch/it è possible ordinare diretamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales-service@de.bosch.com
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Trasporto
Le batterie al litio containe sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.
In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.
Inviare le batterie soltanto se la relativa carcassa non è daneggiata. Copire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altri rispetto eventuali ulteriori norme nazionali complementari.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente apparetti per il giardinaggio, batterie
ricaricabili, accessori ed imballaggi non più impiegabili.
Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformmente alla direttiva europea 2012/19/UE le apparacchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separamente ed除去 inviate ad una riutilizzazione ecologica. Per ulteri informazioni, rivolgersi al Servizio di Assistenza Clienti autorizzato Bosch.
Batterie ricaricabili/Batterie:
Ioni di litio:
Osservare le struzioni riportate nel paragrafo (vedi «Trasporto», Pagina 101).
Nederlands
Hartelijk dank,
