MANUALE UTENTE WelcomeEye Comfort - DES9500VDP - 531019 - WelcomeEye Compact - DES9300VDP - 531004 PHILIPS

5 INSTALLAZIONE DEL PRODOTTO .p.5

1. Cablaggio
2. Impostazione della pulsantiera
3. Installazione del monitor principale o supplementare
4. Installazione della pulsantiera esterna principale o supplementare
5. Installazione di una telecamera (opzionale)
6. Maggiori informazioni

6 CARATTERISTICHE TECNICHE p.8
7 ACCESSORI .p.10
8 ASSISTENZA TECHNICA - GARANZIA. p.10
9 MISURE DI SICUREZZA p.11

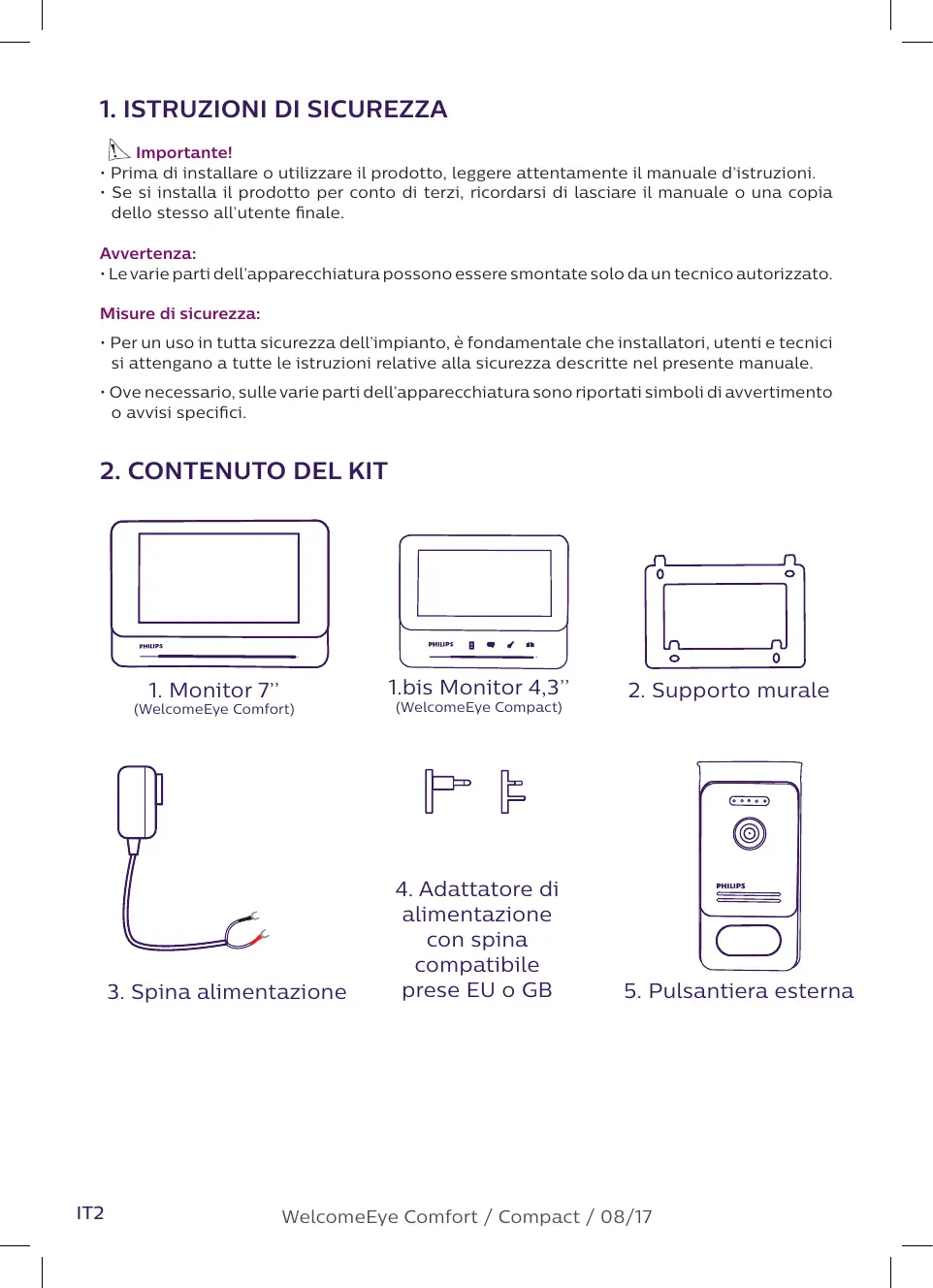

1. ISTRUZIONI DI SICUREZZA

Important!

• Prima di installare o utilizzare il prodotto, leggere attendamente il manuale d'istruzioni.
• Se si installa il prodotto per conta di terzi, ricordarsi di lasciare il manuale o una copia dello stesso all'utente finale.

Avvertenza:

Le varie parti dell'apparecchiatura possono essere smontate solo da un technician autorizzato.

Misure di sicurezza:

• Per un uso in tutte sicurezza dell'impiano, è fondamentale che installatori, utenti e tecnici si attengano a tutte le istruzioni relative alla sicurezza descritte nel presente manuale.
• Ove necessario, sulle varie parti dell'apparecchiatura sono riportati simboli di avvertimento o avvisi specifici.

2.CONTENUTO DEL KIT

1. Monitor 7" (WelcomeEye Comfort)

1.bis Monitor 4,3" (WelcomeEye Compact)

2. Supporto murale

3. Spina alimentazione

4. Adattatore di alimentazione con spina compatibile prese EU o GB

5. Pulsantiera esterna

3. INFORMAZIONI GENERALI

Il presente videocitofono è composto da un touch screen e da una pulsantiera esterna con citofono e telecamera che consentono di vedere chi ha suonato e comuncare con l'esterno. L'installazione è particolaremente semplice, poichébastano 2 fili per assicurare tutte le funzioni (audio, video, citofono e comando di bocchetta e automatismo).

La Tecnologia WelcomeEye permette a 2 famiglie di condividere la pulsantiera esterna. Ogni famiglia può essere fine a 3 monitor.

Ilsystema più comportare fino a un massimo di una telecamera e 2 pulsantiere esterne.

Per un uso ottimale dell'impiano, leggere attendamente il presente manuale d'istruzioni. Il manuale d'uso completo è disponibile su www.philips.com.

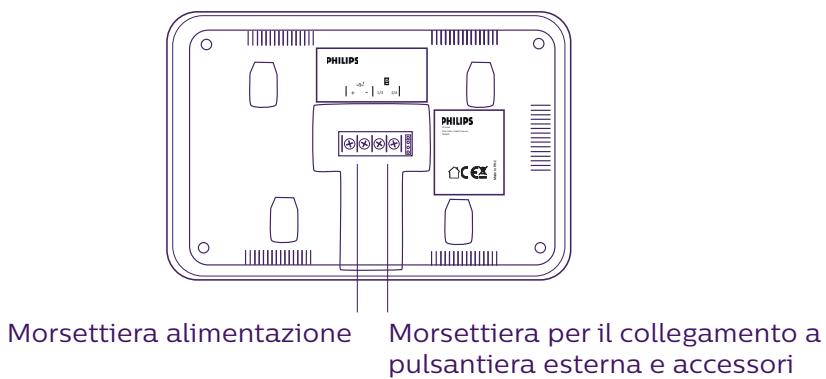

4. NOMENCLATURA

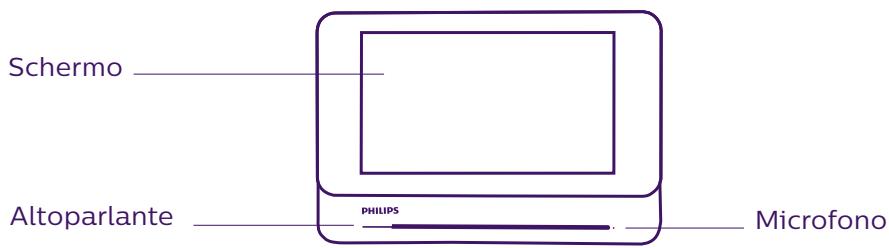

Monitor:

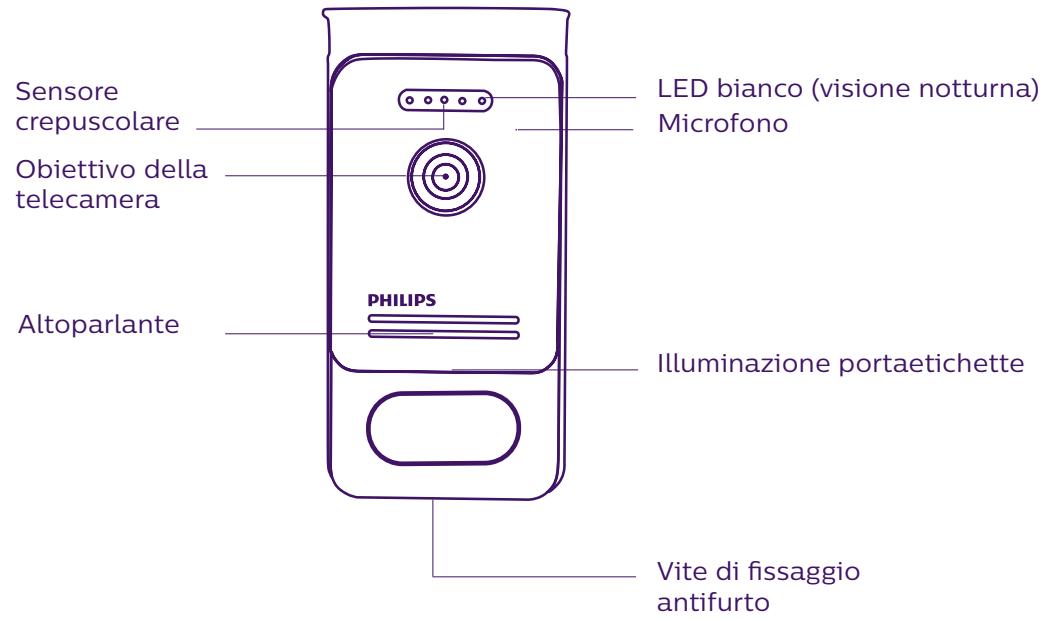

Pulsantiera esterna:

N.B.:

• Premendo il pulsante di chiamata, all'interno dell'abitazione si avverte una suoneria e vengono visualizzate le immagini dell'esterno.
• Per modificare l'etichetta con il nome, smontare la facciata e sganciare il coperchio di plastica che si trovava dietro l'etichetta.

5. INSTALLAZIONE DEL PRODOTTO

Consigli e note importanti:

• Per sfruttare a piano tutte le potenzialità della pulsantiera esterna, prima di installerlar la sua posizione definitiva, si consiglia di impostarne tutti i vari parametri (modalità 1 o 2 famiglie, 1 o 2 pulsantiere, volume altoparlante). Per controllare che tutte le regolazioni siano state eseguite correttamente, è possibile che sia necessario collegare l'apparecchiatura su un piano di lavoro.
• Se si desidera provare il prodotto prima dell'installazione, fare attenzione a non effettuare il test con pulsantiera esterna e monitor nella stessaStanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen).
• Non puntare la telecamera direttamente contro la luce del sole o di fronte a una superficie riflettente.
• Per proteggere i cavi dagli urti e dalle intemperie si consiglia di farli passare all'interno di una guaina di protezione.

1. Cablaggio

Per evitare eventuali interferenze o malfunzionamenti, non far passare il cavo del videocitofono all'interno della stessa guaina in cui passano i cavi elettrici.

Attenzione: Non addoppiare mai i fili per augmentarne la sezione.

a. Collegamento del videocitofono (monitor, pulsantiera esterna e telecamera, v. fig. 1, fig. 2 o fig. 3)

Fili dautilizzare: 2 fili da 0,75 ~mm^2 fino a 80 ~m o 2 fili da 1,5 ~mm^2 fino a 120 ~m .

• Collegare i fili rispettotando lo schema di cablaggio corrispondente alla configurazione desiderata.

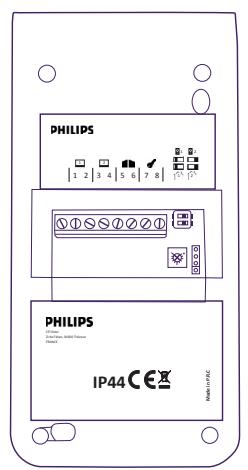

• Fare riferimento all'etichetta presente sul retro del monitor e sul retro della pulsantiera esterna.
• Posizione are gli switch sul retro della pulsantiera e configurare l'interfaccia del monitor (v.zsche 2 dell'impostazione della pulsantiera) in base alla configurazione scelta.

b. Collegamento di un motore per cancello

• La pulsantiera dispone di un contatto pulito (senza corrente) da collegare al dato "pulsante" dell'automatism.
• Collegarlo direttamente ai morsetti 5 e 6 sul retro della pulsantiera esterna (nessuna polarità da rispettare).
• La funzione di apertura è possibile solo se vengono visualizzate le immagini riprese alla pulsantiera esterna interessata.

c. Collegamento di una bocchetta o di una serratura elettrica

Importante: La bocchetta o la serratura elettrica da commandere deve essere dotata di memoria meccanica. La corrente della bocchetta/serratura non deve superare 1,1A.

• Collegare la bocchetta/serratura direttamente ai morsetti 7 e 8 sul retro della pulsantiera esterna (nessuna polarità da rispettare).
• La funzione di apertura è possibile solo se vengono visualizzate le immagini riprese alla pulsantiera esterna interessata.

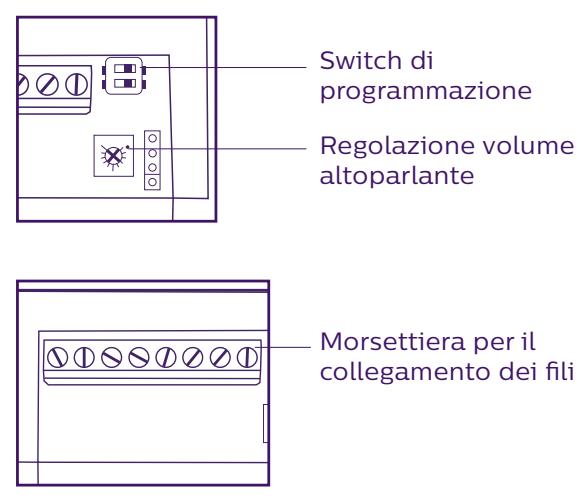

2. Impostazione della pulsantiera (v. fig. 1, fig. 2 o fig. 3)

a. Impostazione del numero della pulsantiera:

Posizione lo switch 2 a sinistra sulla pulsantiera esterna n°1 e a destra sulla pulsantiera esterna n°2.

b. Impostazione del numero di famiglie:

Posizione lo switch 1 a sinistra per la modalità monofamiliare e a destra per la modalità bifamiliare.

c. Regolazione del volume della pulsantiera esterna:

Per regolare il volume della pulsantiera esterna, girare l'apposita vite usando un cacciavite a croce

3. Installazione del monitor principale o supplementare

1 - Disporre il supporto a parete facendo in modo che lo schermo del monitor si trovi a un'altezza di circa 1,60 m da terra.
2 - Individuare l'ubicazione dei fori da praticare servendosi della staffa di fissaggio.

3 - Forare.
4 - Inserire dei tasselli adatti al tipo di supporto (quelli in dotazione sono adatti a muri pieni).
5 - Fissare il supporto murale.

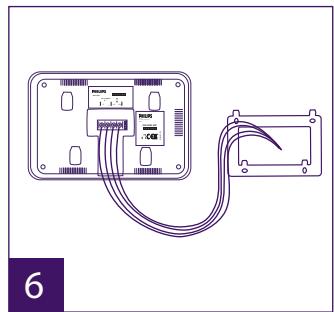

6 - Collegare i 2 fili della pulsantiera esterna e i 2 fili dell'alimentazione seguendo attendentamente lo schema di cablaggio.
7 - Installare il monitor sul supporto murale.
8 - A seconda della configurazione scelta, al termine del cablaggio, è possibile che sia necessario impostare l'interfaccia. Per maggiori informazioni,fare riferimento alla versione completa del manuale d'istruzioni disponibile su www.philips.com.

Attenzione: in esta fase NON collegare l'apparecchiatura alla rete di alimentazione 230V AC.

4. Installazione della pulsantiera esterna principale o supplementare

Attenzione: Non collegare il prodotto alla fonte di alimentazione prima di aver portato a termine il cablaggio.

1 - Svitare la vite antifurto sotto la pulsantiera esterna.
2 - Spostare la parte anteriore della pulsantiera esterna in avanti.
3 - L'obiettivo della pulsantiera esterna deve trovarsi a un'altezza di circa 1,60 m da terra.
4 - Prendere i punti di riferimento necessari per i fori.
5 - Forare.
6 - Utilizzare dei tasselli adatti al tipo di supporto (quelli in dotazione sono adatti a muri pieni).

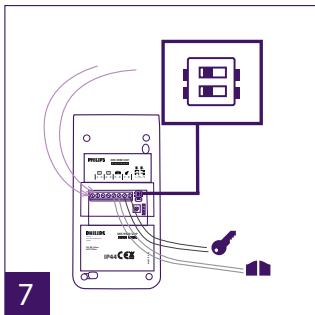

7 - Collegare i due fili provenienti dal monitor e, se necessario, collegare la bocchetta elettrica e il cancello (v.zsche 1. Cablaggio). Posizione are in maniera opportuna gli switch sul retro della pulsantiera esterna (v.zsche 2. Impostazione della pulsantiera).
8 - Inserire le viti e reintroduire i due tappi che coprono le viti di fissaggio.

N.B.: avvitare direttamente attraverso i coperchi neri sul retro della pulsantiera esterna -,enza rimuoverli.

9 - Reinserire la parte anteriore della pulsantiera esterna e riavvitare la vite di fissaggio antifurto.

10 - Collegare l'alimentazione 230V AC all'adattatore modulare in un impianto conforme alle norme vigenti (per la Francia, NFC 15-100).

• Controllare che l'impiano funzioni correttamente (videochiamata, ecc.).
• Nel caso in cui siano presenti due pulsantiere esterne, non dimenticare di configurare

11 - Applicare del silicone tra la visiera e il muro per evitare che nell'interstizio scorra acqua. Non utilizzato silicone a base di acido acetico (odore di aceto).

5. Installazione di una telecamera (opzionale)

Collegare i fili rispettando lo schema di cablaggio.

Scegliere un punto adatto per installare la telecamera.

Controllare che nessun elemento intralci l'installazione.

Fissare la parte a contatto con la parete usando le viti in dotazione (adatte a muri pieni).

Puntare la telecamera nella direzione desiderata e stringere la boccola di sostegno.

Configurare il/i monitor

6. Maggiori informazioni

Per scoprirte tutte le funzioni di Philips WelcomeEye, scarica il manuale d'istruzioni completo sul除去 www.philips.com.

6. CARATTERISTICHE TECNICHE

Monitor:

rif.: 531003 (WelcomeEye Comfort)

rif.: 531005 (WelcomeEye Compact)

-2 fili

• Schermo 7" (Comfort), 4,3" (Compact)
• Risoluzione 800 × 480 (Comfort), 480 × 272 (Compact)
• Corrente consumata: 460mA (Comfort), 400mA (Compact)
• Potenza consumata: 11,1W (Comfort), 9,6W (Compact)
• 6 suonerie (85dB)
• Misure: 142 (h) x 210 (l) x 15 (p) (Comfort), 116 (h) x 146 (l) x 16 (p) (Compact)

Pulsantiera esterna:

rif.: 538200

• Sensore C-MOS a colori 900 TVL
• Angolo di visione O100° / V75°
• Visione notturna (led bianchi)
• Comando bocchetta elettrica 12V/1,1A
• Comando cancello: potere di interruzione 12V/2A
• IP44
• Temperatura di utilizzo: -20^ / +50^

WelcomeEye Outdoor: (Pulsantiera esterna supplementare) rif.: 531006

• Sensore C-MOS a colori 900TVL
• Angolo di visione O130° / V90°
• Visione notturna (led bianchi)
• Comando bocchetta elettrica 12V/1,1A
• Comando cancello: potere di interruzione 12V/2A
• RFID (125kHz)
• IP44
• temperatura operativa: -20^ / +50^
• Misure: 168 (h) x 82 (l) x 38 (p)

WelcomeEye AddComfort: (monitor supplementare) rif.: 531003

-2 fili
- Schermo 7"
- Risoluzione 800 x 480
- Corrente consumata: 460mA
- Potenza consumata: 11,1W
-6 suonerie (85dB)
- Misure: 142 (h) x 210 (l) x 15 (p)

WelcomeEye AddCompact: (monitor supplementare) rif.: 531005

-2 fili
- Schermo 4,3"
- Risoluzione 480 x 272
- Corrente consumata: 400mA
- Potenza consumata: 9,6W
-6 suonerie (85dB)
- Misure: 116 (h.) x 146 (l.) x 16 (p.)

WelcomeEye Cam: (telecamera supplementare) rif.: 531007

• sensore C-MOS a colori 900TVL
• angolo di visione: 095^ / V75^
• temperatura operativa: -20^ / +50^
• indices di protezione: IP66

7. ACCESSORI

WelcomeEye AddCompact - DES 9300 DDE (rif: 531005)
WelcomeEye AddComfort - DES 9500 DDE (rif: 531003)
WelcomeEye Cam - DES 9900 CVC (rif: 531007)
WelcomeEye Outdoor - DES 9900 VOS (rif: 531006)
WelcomeEye Lock - DES 1000 EDL (rif: 531008)
WelcomeEye Lock - DES 1100 EDL (rif: 531009)
WelcomeEye Power - DES 1000 DPS (rif: 531010)
WelcomeEye TAG - DES 1000 ACI (rif.: 531011)**

** Per maggiori informazioni consultare il manuale completeo WelcomeEye Connect/Touch disponibile sul site www.philips.com.
* Per maggiori informazioni consultare il manuale completo WelcomeEye Comfort/ Compact disponibile sul site www.philips.com.

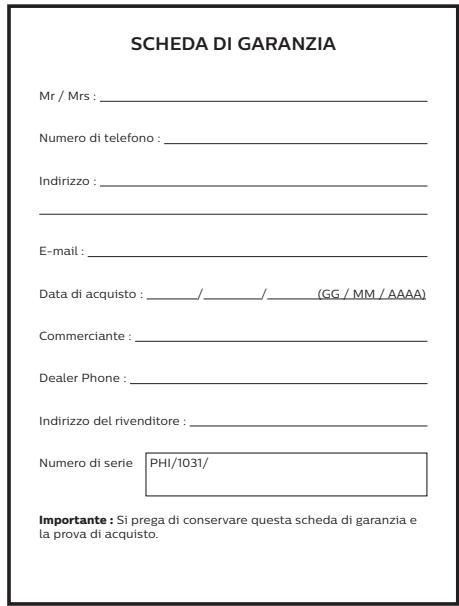

8. ASSISTENZA TECHNICA - GARANZIA

Le risposta alle domande frequenti sono presenti nella versione completa del manuale d'istruzioni disponibile su www.philips.com.

Il presente dispositivo è coperto da garanzia peszi e manodopera presso i nostri lavoratori. La garanzia non copre: dispositivi non riutilizzabili (pile, batterie, ecc.) e danni causati da: uso improprio, installatione non corretta, interventi esterni, danneggiamento causato da urti, scosse elettriche, eventuali cadute del dispositivo o fenomeni atmosalferici.

• Per non far decadere la garanzia evitare di aprir il disposativo.
• Qualora fosse necessario inviare il dispositivo in assistenza, coprire lo schermo in modo da proteggerlo da eventuali graffiti.
• Pulire usingo solo un panno morbido. Non utilizzare solventi. Se i componenti vengono smontati, la garanzia è annullata. Prima di pulire, scollegare o mettere fuori tensione il dispositivo.

Attention: Non utilizzato prodotti o soluzioni pulenti a base carbosilica, alcol o simili. Oltre al rischio di danneggiare il dispositorio, i vapori emanati sono pericolosi per la salute ed esplosivi.

Non utilizzato utensili conduttori di tensione (spazzole di metallo, utensili appuntiti o altro) per pulire il dispositivo.

Per la data d'acquisto, fa fede lo scontrino o la fattura.

In caso di necessità, i contatti e gli orari di aperture dei nostri centri di assistenza sono disponibili sul site www.philips.com.

Philips e il symbolo dello scudo Philips sono marchi depositati da Koninklijke Philips N.V. usati con licenza. Il presente prodotto è stato costruito da CFI Extel SAS ed è venduto sulla responsabilità di CFI Extel SAS, che ne èanche l'unico garantie.

9. MISURE DI SICUREZZA

Eventuali danni provocati dal mancato rispetto di quanto specificato nel manuale d'istruzioni del prodotto provocano il venire meno delle condizioni di garanzia. CFI EXTEL declina agli responsabilità in caso di danni dovuti al mancato rispetto di quanto indicate nel manuale d'istruzioni.

CFI EXTEL declina agli responsabilità in caso di danni a cose e/o persone causati da un uso improprio del dispositorio o dal mancato rispetto delle misure di sicurezza.

Il presente prodotto è stato realizzato nel piano rispetto di tutte le norme di sicurezza applicabili. Per fare in modo che il prodotto rimanga sicuro e funzioni correttamente, l'utente deve atteneri alle istruzioni e alle avventenze relative alla sicurezzaicontute nel presente manuale.

1: Questo significato indica un pericolo di elettrocuzione o cortocircuito.

• Utilizzato il presente prodotto esclusivamente a una tensione compresa tra 100-240 volt e 50-60 hertz. Non provare mai a utilizzato il dispositivo con una tensione diversa da quella individata.
• Controllare che tutti i collegamenti elettrici dell'impiano siano conformi alle istruzioni per l'uso.
• Per l'impiego in locali commerciali, assicurarsi di attenersi alle regole di prevenzione degli incidenti relativeagli impianti elettrici.

• Per l'uso in scuole, istituti di formazione, lavoratori, ecc. la presenza di personale qualificato è necessaria per controllare che tutti i dispositivi elettronici funzionino correttamente.

• Attenersi alle istruzioni per l'uso degli altri dispositivi collegati all'impianto.

• Nel caso in cui si avessero dubbi riguardanti le modalità di funzionamento o la sicurezza dei dispositivi, contattare una persona qualificata.
• Non collegare o scollegare mai i dispositivi elettrici alla rete con le mani bagnate.
• Mentre si installa il prodotto controllare che i cavi di alimentazione non corrano il rischio di essere danneggiati.
• Non sostituire mai da soli i cavi elettrici danneggiati: qualora si dovessero sostituire dei cavi danneggiati, rivolgersi a una persona qualificata.
• La presa di corrente deve trovarsi nelle immeditate vicinanze del dispositivo e deve essere di facile accesso.
• L'impiano deve integrare un dispositivo di interruzione dell'alimentazione delle apparecchiature collegate alla rete (interruptore,sezionatore, salvavita,dispositivo equivalente) di facile e rapido accesso.
• Mantenere una distanza minima tutto intorno all'apparecchiatura in modo da garantire una ventilazione sufficiente.
• Non impedire la ventilazione coprendero l'apposita aperture con fogli di giornale, strofinacci, tende, ecc.
• Non disporre molto l'apparecchiatura fonti di fiamme libere come ad esempio candele.
• Rispettare la temperatura operativa indicata.
• Fare in modo che l'apparecchiatura non sia esposta a schizzi o rivoli di liquido e non disporre oggetti pieni di liquido, come ad esempio vasi, sopra la stessa.
