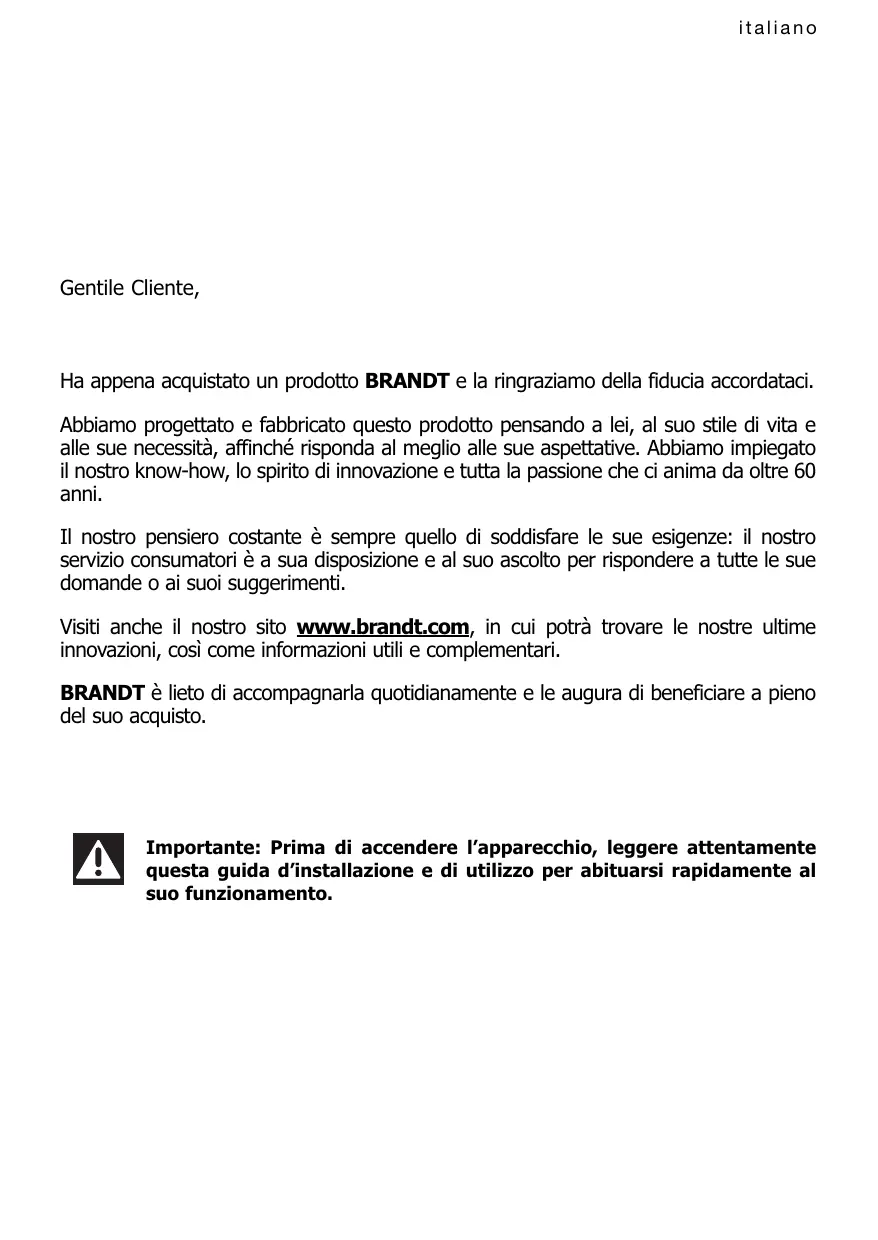

Ha appena acquistato un prodotto BRANDT e la ringraziamo della fiducia accordataci.

Abbiamo progettato e fabbricato quello prodotto pensando a lei, al suo stile di vita e alle sue necessità, affinché risponda al meglio alle sue aspettative. Abbiamo impiegato il nostro know-how, lo spirito di innovazione e tutte la passione che ci anima da altre 60 anni.

Il nostro pensiero costante è sempre quello di soddisfare le sue esigenze: il loro servizio consumatori è a sua disposizione e al suo ascolto per rispondere a tutte le sue domande o ai loro suggerimenti.

Visiti anche il nostro除去 www.brandt.com, in cui potravave le nostre ultime innovazioni, cosi come informazioni utili e complementari.

BRANDT è lieto di accompagnarla quotidianamente e le augura di beneficiare a pieno del suo acquisto.

Importante: Prima di accendere l'apparecchio, leggere attendamente但这a guida d'installazione e di utilizzo per abituarsi rapidamente al suo funzionamento.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA. LEGGERE ATTENTAMENTE PRIMA DELL'USO E CONSERVARE PER UN UTILIZZO FUTURO.

Questo manuale è disponibile in download sul site Internet del marchio.

L'apparecchio più essere usato da bambini con età superioreagli 8 anni e da persona con ridotte capacità fisiche, sensoriali e mentali o privile d'esperenza e di competenza nel caso siano state correttamente formate o astruite sull'utilizzo in sicurezza dell'apparecchio e ne siano stati compresi i rischi potenziali.

I bambini non dovrebbero giocare con l'apparecchio.

La pulizia e la cura dell'apparecchio non devono essere effettuati da bambini perché la sorveglianza di un adulto.

I bambini fino a 8 anni devono essere tenuti a distanza a meno che non siano costamente sorvegliati.

L'apparecchio e le sue parti accessibili si scaldano durante l'utilizzo.

Devono essere prese precauzioni al fine di evitare di toccare gli elementi riscaldanti.

Gli oggetti metallici quali coltelli, forchette, cucchia e coperchi non devono essere posti sulla superficie poiché possono scaldarsi.

Il piano è dotato di funzione sicurezza bambini che ne blocca l'utilizzo quando è spento o in fase di cottura (vedere capitolo:

utilizzato della funzione sicurezza bambini).

Questo appearecchio è conforme alle Direttive e ai regolamenti europei ai quali è soggetti.

Affinché non ci siano interferenze tra il piano cottura e un pacemaker è necessario che quest'ultimo sia progettato e regolato in conformità con la regolamentozza che lo riguarda. E necessario informarsi presso il fabbricante del pacemaker o il medico curante.

Una cottura con olio o con grasso effettuata sul piano alla supervisione più assere pericolosa e provocare un incendio. Non cercare MAI di spegnere un fuoco con acqua, ma interrompere l'alimentazione dell'apparecchio e poi coprire la fiamma con un coperchio o una coperta antifiamma.

ATTENZIONE: la cottura deve essere supervisionata. Una cottura breve necessita di una supervisione continua.

Rischio d'incendio: non accumulare oggetti sulle superfici di cottura.

Se la superficie presente incrinature, specnere l'appa

Istruzioni di sicurezza

recchio per evitare il rischio di folgorazione.

Non utilizzato più il piano prima di averambiato la piastra in vetro.

Evitare gli urti con i recipienti: la superficie in vetroceramica è molto resistente ma non è infrangibile.

Non appoggiare coperchi caldi sul piano cottura. Un effetto "ventosa" rischierebbe di danneggiare la piastra in vetroceramica. Evitare gli attriti di recipienti che alla lunga possono causare il degrado degli elementi estetici della piastra in vetroceramica.

Nonutilizzaremai fogli di alluminio per la cottura.Non mettere mai prodotti imballati con l'alluminio o in confezioni d'alluminio sul piano cottura. L'alluminio fonderebbe e danneggerebbe definitivamente il piano cottura.

Non ripore mai prodotti di pulizia o prodotti infiammabili nel mobile situato tutto al piano cottura.

Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore, dal servizio assistenza o da persona qualificate al fine di evitare pericoli.

Assicurarsi che il cavo di alimentazione di un appearecchio elettrico collegato in prossimità del piano non sia in contatto con le zone di cottura.

Non utilizzato mai pulitori a vapore per la pulizia del piano.

L'apparecchio non è destinato a essere什么意思 in funzione mediante un timer esterno o un sistema di controllo a distance separato.

AVVERTENZA: Utilizzato unicamente protezioni del piano progettate dal fabbricante dell'apparecchio di cottura, indicate come adatte nelle istruzioni d'uso, oppure incluse nell'apparecchio. L'uso di protezioni non adeguate più provocare incidenti.

1

1.1 DISIMBALLO

Per l'utilizzo futuro, rimuovere tutti gli elementi di protezione. Verificare e rispettoare le caratteristiche dell'apparecchio che figurano sulla targhetto segnaletica.

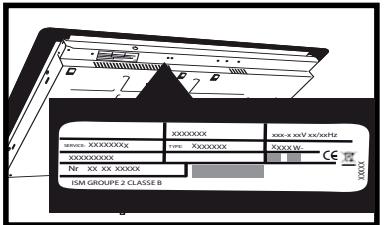

Scrivere nel riquadro qui sotto i riferimenti del servizio e del tipo norma che figurano sulla targhetto.

Servizio

Tipo

1.2 INCASSO NEL PIANO DI LAVORO

Controllare che gli ingressi d'aria e le uscite d'aria siano sgombri (1.2.1).

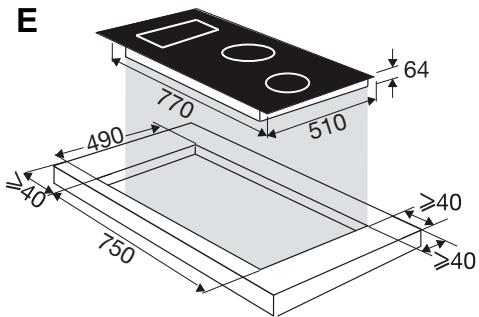

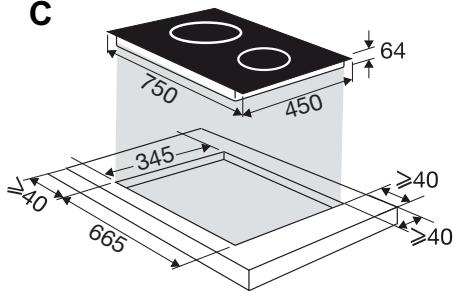

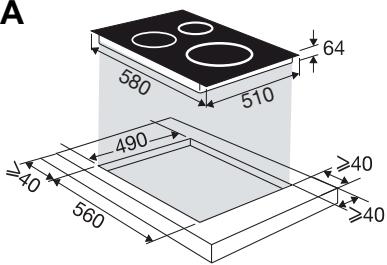

Per un incasso standard, vedere gli schemi A, C o E.

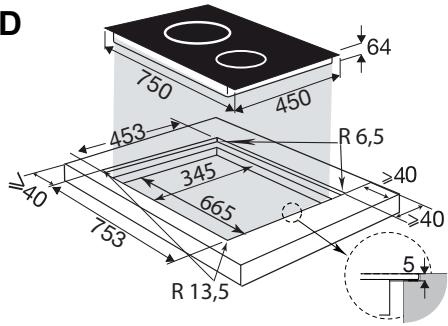

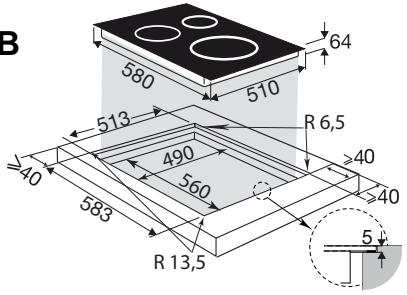

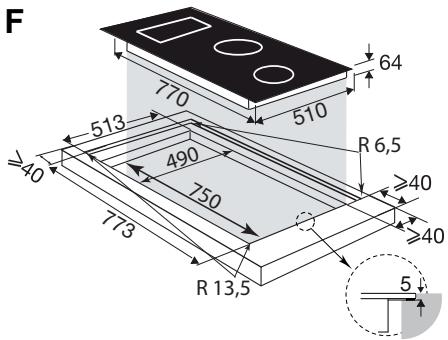

Per un incasso a filo, vedere gli schemi B, D o F. Tenere in considerazione leindicazioni delle dimensioni di incasso (in millimetri) del piano di lavoro destinato a ricevere il piano cottura (1.2.2). Incollare la guarnizione di tenutaagna su tutto il bordo del piano (1.2.3) prima dell'incasso. Verificare che l'aria circoli correttamente fra la parte posteriore e anteriore del piano cottura.

In caso di installmente del piano cottura al di sopra di un cassetto (1.2.4) o di un forn o a incasso (1.2.5), rispetto le dimensioni indicate sulle illustrazioni al fine di assicurare un'uscita d'aria sufficiente sulla parte anteriore.

Se il forno è situato sotto al piano cottura, le sicurezze termiche del piano cottura possono limitare l'utilizzo simultaneo di quest'ultimo e del forno in modalità pirolisi, visualizzazione codice "F7" nelle zone comandi. In quello caso, si raccomanda di augmentare l'asperazione del piano di cottura praticando un'apertura sul lato del mobile (8cm x 5cm).

Questi piani cottura devono essere collegati alla rete di alimentazione elettrica tramite un dispositivo a interruzione onnipolare, conformmente alle regole di INSTALLazione in vigore.

Un dispositivo di interruzione deve essere incorporato nella canalizzazione fissa.

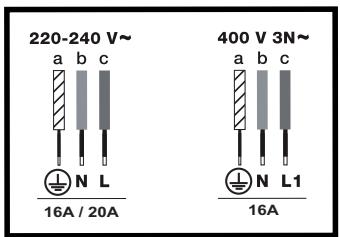

Identificare il tipo di cavo del piano cottura, secondo il numero di fili e i colori:

• Cavo a 3 fili (1.3.1):

a) verdie-giallo, b) blu, c) marrone.

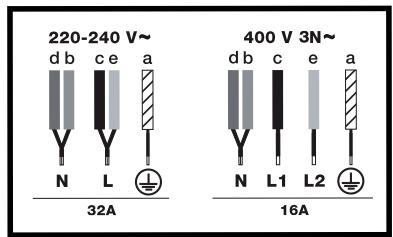

• Cavo a 5 fili (1.3.2 e 1.3.3):

a) verdegiallo, b) blu, c) marrone, d) nero, e) grigio.

Alla messa sotto tensione del piano, o dopo un'interruzione di corrente prolungata, viene visualizzato un codice sulla tastiera di lavoro (questa visualizzazione è riservata, se necessario, al servizio post-vendita, l'utilizzatore del piano non deve tenerneconto).

Queste informazioni scompaiano dopo circa 30 secondi.

2

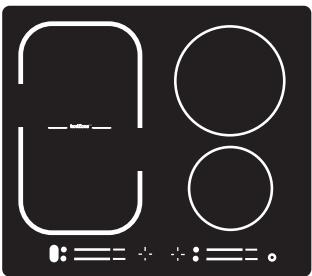

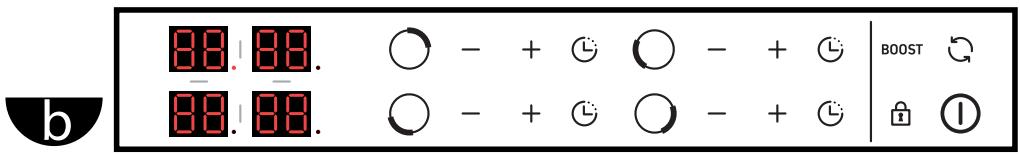

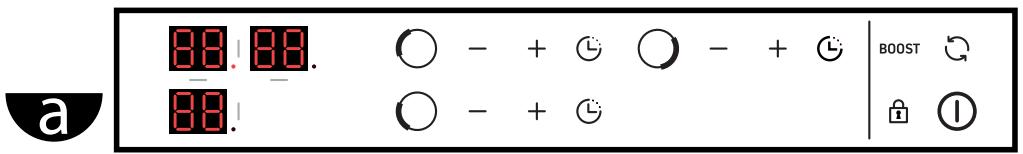

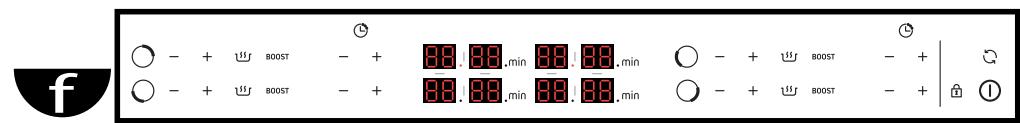

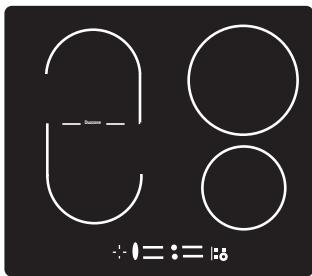

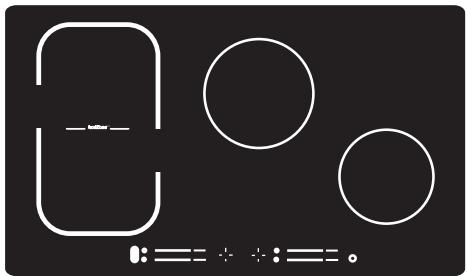

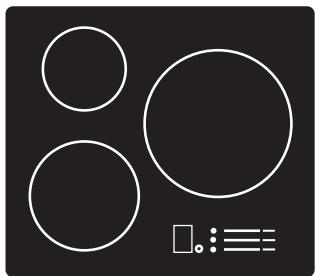

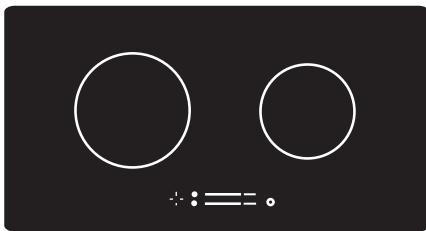

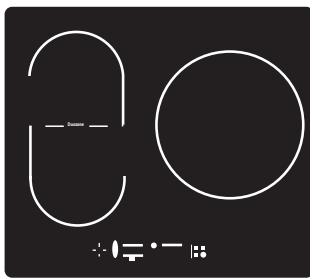

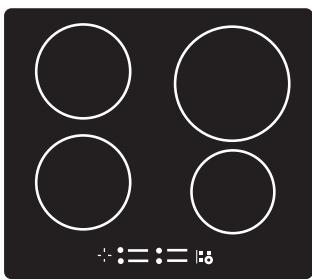

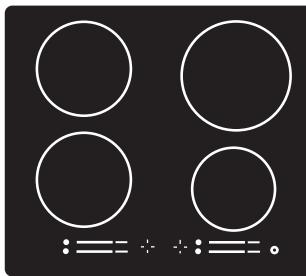

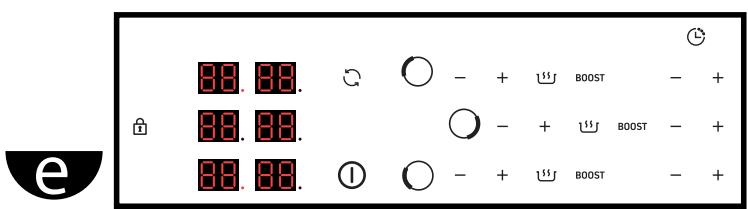

Identificare il proprio tipo di piano di cottura, a b c d e f g h i j confrontando il numero e la disposizione delle zone di cottura, cosi come il tipo di tastiera del proprio apparecchio con le illustrazioni e la targhetta segnaletica.

3 ①

3.1 SCELTA DEL RECIPIENTE

I recipienti con il significato sono compatibili con l'induzione.

Suggeriamo di scegliere dei recipienti a fondo spesso e piatto. Il calore sare meglio ripartito e la cottura sare più omogenea.

Consiglio per risparmiare energia

Cucinare con un coperchio ben chiuso permette di risparmiare energia. Se viene usato un coperchio in vetro, è possibile controllare perfettamente la cottura.

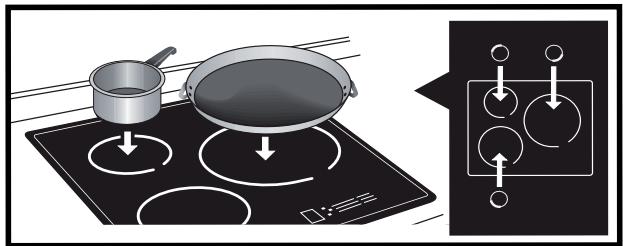

3.2 SELECTIONDELLA ZONA COTTURA

Selezionare la zona cottura adatta alla dimensione del fondo del recipiente (vedere tabella). Se la base del recipiente è troppo piccola, l'indicatore di potenza si metterà a lampeggiare e la zona cottura non funzionera, although se il materiale del recipiente è compatible con l'induzione.

Diametro della zona cottura	Modellodel piano	Potenza max.della zona di cottura (Watt)	Diametro delfondo delrecipient
16 cm	a-b-d-e-f	2000	Da 10 a 18 cm
	g	2200
18 cm	b-c-d-f+j	2800	Da 11 a 22 cm
21 cm	a-b-d-e-g-fi-j	3100	Da 12 a 24 cm
28 cm	a-c-e	4000	Da 15 a 32 cm
Duozone	c-d	3600	Ovale, pesciera
HoriZone	g-hj	4000	18 cm, ovale, pesciera
1/2 zona	c-d	2800	Da 11 a 22 cm

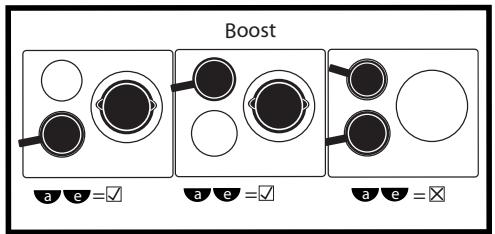

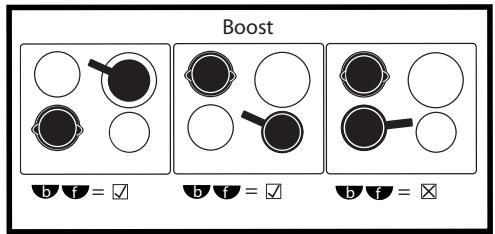

Quando viene utilizzata la potenza massima (Boost) su diverse zone di cottura allo stesso tempo, è opportuno privilegiare la migliorie disposizione dei recipienti in funzione del modello del piano, come indicate nelle illustrazioni (3.2.1 - 3.2.2 - 3.2.3 - 3.2.4 - 3.2.5).

$$ \begin{array}{l} \boxed {=} \text {p o s i z i o n e r a c c o m a n d a t a}. \ \boxtimes = \text {p o s i z i o n e d a e v i t a r e}. \ \end{array} $$

In甚么 modo è possible evitare una limitazione automatica della potenza su una delle due zone di cottura se la posizione non è ottimale.

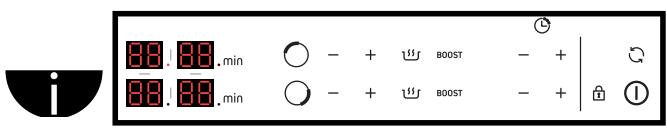

4.1 ACCENSIONE- SPEGNIMENTO

Accensione:

Premere il tastinge accensione/spegnimento ①

(4.1.1) poi il tasting per selezionare la zona di cottura desiderata (4.1.2).

Uno 0 lampeggiante e un segnale acustico segnalano che la zona è accesa. A questo punto è possibile regolare la potenza desiderata della zona di cottura selezionata. In assenza di richiesta di potenza, la zona di cottura si spegnerà automaticamente.

Spegnimento di una zona:

Premere a lungo il tasto corrispondente alla zona di cottura desiderata.

Viene emesso un lungo segnale acustico e il display si spegne, oppure appeare il symbolo "H" (calore residuo).

Spegnimento generale:

Premere a lungo il tastinge accensione/spegnimento

① .Viene emesso un lungo segnale acustico e il display si spegne,oppure appeare il significolo "H" (calore residuo).

4.2 REGOLAZIONE DELLA POTENZA

Premere il tasto ^+ o - per regolare il livello di potenza da 1 a 9 (4.2.1).

Al momento dell'accensione è possible passare direttamente alla potenza 9 premendo il tasting.

Preselezione di potenza: (a seconda del modello)

Sono disponibili 2 tasti per accederedirettamente a livelli di potenza prestabiliti:

$$ \underline {{\mathcal {U}}} = \text {c o t t u r a l e n t a} (\text {c o r r i s p o n d e a l l a p o t e n z a 4}) $$

$$ \mathbf {B O O S T} = \text {p o t e n z a m a s s i m a} (4. 2. 2) $$

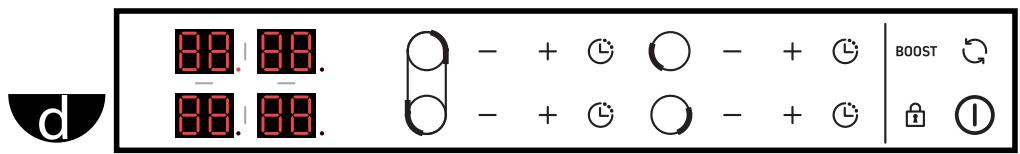

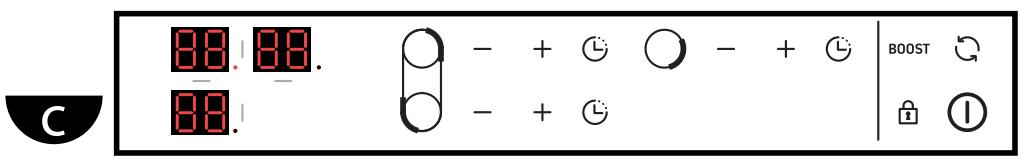

DUOZONE: c-d

Una pressione simultanea sui 2 tasti e permette di attivare la funzione "duoZone"

(4.2.3). Viene visualizzato il significolo . La regolazione della potenza e del timer viene effettuata sui comandi della zona di cottura posteriore sinistra, come per un fornello normale. La regolazione della zona di cottura anteriore sinistro non è attiva.

Per disattivare la funzione "duozone", premere il tasto o .

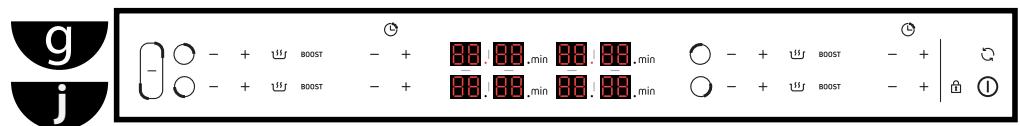

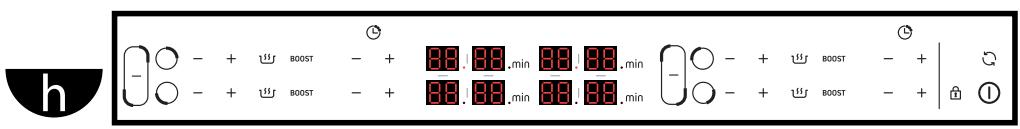

HORIZONE: g-h-j

Premere il tasto per attivare simultaneamente le zone di cottura anteriori e posteriori della funzione "Horizonte" (4.2.4).

Viene visualizzato il symbolo . La regolazione della potenza e del timer viene effettuata sui comandi della zona di cottura posteriore, come per un fornello normale. La regolazione della zona di cottura anteriore non è attiva.

Per disattivare la funzione "Horizonte", premere il tasto o .

4.3 REGOLAZIONE DEL TIMER

Ogni zona di cottura possiede un apposto timer, regolabile fino a 99 minuti. Questo può essere impostato non appena la zona di cottura interessata è in funzione.

Premere il tasto della zona di cottura scelta, viene visualizzato un punto luminoso a destra (4.3.1) (a seconda del modello).

La regolazione deve essere effettuata premendo + o - . É possible passare direttamente a 99 minuti premendo sin dall'inizio il tasto - (4.3.2).

A fine cottura il display indica 0 e viene emesso un segnale sonoro per circa 20 sec. Per disattivarlo, premere qualiasi tasto di lavoro della zona cottura interessata.

Per spegnere il timer manualemente, premere simultaneamente e a lungo i tasti +e- o tornare a 0 con il tasting -. Premere 念 permette di consultare il tempo residuo.

4.4 SICUREZZA BAMBINI

Il piano cottura possie de un sistema di sicurezza per i bambini che blocca i comandi in posizione off o in corso di cottura. Per ragioni di sicurezza, solo il tasto ① è sempre attivo e autorizza l'interruzione di una zona di riscaldamento anche se bloccata.

Blocco:

Premere il tasto fino a quando appare il symbolo di blocco bloc e viene emesso un segnale sonoro che conferma l'operazione (4.4). Il display delle zone di cottura in funzione indica quando alternativamente la potenza e il symbolo di blocco.

Sblocco:

Premere il tasto fino a quando scompare il significato e viene emesso un segnale sonoro che conferma l'opération.

Funzione CLEAN LOCK :

La funzione Clean Lock permette il blocco temporaneo del piano durante la pulizia.

Per attivare la funzione Clean Lock, premere brevamente il tasto , viene emesso un segnale sonoro e il symbolo lampeggia. Dopo circa 1 minuto, il blocco viene automaticamente disattivato. è emesso un doppio bip e il symbolo scompare. è possibile disattivare la funzione Clean lock in qualsiamenti的前提 a lungo il tasto

4.5 Funzione Recall (tasto

Questa funzione permette visualizzare le ultime regolazioni potenza e timer di tutte le zone di cottura spente da meno di 3 minuti.

Perutilizzarequesta funzione il pianodevesessbloccato,premereiltastooaccensionespsegmentimento,poi premere brevamente itastoto

Quando il piano è in funzione,但这a funzione permette di visualizzare le regolazioni di potenza e di timer della/e zona/e di cottura spenta/e da meno di 30 secondi.

4.6 SICUREZZA E RACCOMANDAZIONI

Calore residuo:

Dopo un utilizzo intensivo, la zona di cottura che è appena stata utilizzata resta calda per quale minuto.

Durante quello periodo di tempo compare il significato "H" (4.6.1).

Evitare allora di toccare le zone interessate.

Sicurezza anti-surriscaldamento:

Ciacuna zona di cottura è dotata di un sensore di sicurezza che sorveglia la temperature del fondo del recipiente. Nel caso venga dimenticato un recipiente su una zona di cottura accesa, il piano riduce automaticamente la potenza ed evita qualsiasi rischio di deterioramento.

Protezione in caso di straripamento:

Vengono attivati una visualizzazione speciale (simpilo -), un segnale sonoro (a seconda del modello), seguiti dallo spegnimento del piano cottura, nei seguenti casi:

• Straripamento che ricopre i tasti (4.6.2).
• Panno bagnato posato sui tasti.
• Oggetto metallico posato sui tasti (4.6.3).

Rimuovere I'oggetto o pulire e asciugare i tasti, poi riavviare la cottura.

Auto-Stop:

Il piano cottura è dotato della sicurezza Auto-Stop, che spegne automaticamente qualsiasi zona di cottura rimasta accesa per una durata eccessiva (compresa tra 1 e 10 ore, a seconda della potenza utilizzata).

In caso di innesco di quello meccanismo di sicurezza, l'interruzione del funzionamento della zona di cottura è segnalata alla visualizzazione di «AS» nella zona di lavoro ed è emesso un segnale sonoro per circa 2 minuti. è sufficiente premere un tasto qualsiasi per interromperlo.

Possono essere prodotti suoni simili a quelli del meccanismo di un orologia.

Questi rumori vengono prodotti quando il piano è in funzione e spariscono o diminuiscono a seconda della configurazione di riscaldamento Possono又能 prodursi fisi a seconda del modello e della qualità del recipientie. I rumori descritti sono normali. Sono legati alla Tecnologia dell'induzione e non indicano un guasto.

Consiglio per risparmiare energia Per tutte le cotture con grill o co

Per tutte le cotture con grill o con un recipiente vuoto, consigliamo di non utilizzato la potenza massima (Boost).

5

Per uno sporco leggero, utilizzare una spugna da cucina. Bagnare bene la zona da pulire con acqua calda, poi asciugare (B).

In caso di accumulo di sporco consolidato nella cottura e di fuoruscite zuccherate utilizzare una spugna da cucina e/o un raschetto apposto per il vetro. Bagnare bene la zona da pulire con acqua calda, utilizzato un raschetto apposto per il vetro per sgrossare, rifinire con la spugna da cucina, poi asciugare.

Per aloni e trasce di calcare, applicare aceto bianco caldo sulla macchia di sporco, lasciare agire e asciugare con un panno morbido.

Per colorazioni metalliche brillanti e una manutenzione settimanale, utilizzare un prodotto apposto per la vetroceramica.

Nota importante: non utilizzato polvere o spugne abrasive. Privilegiare le creme e le spugne speciali per stoviglie delicate.

6

6.1 ALLA MESSA IN SERVIZIO:

• Si constata l'apparizione di un symbolo luminoso. è normale. Scomparirà dopo 30 secondi.
• La corrente salute o funzione un solo lato del piano. Il collegamento del piano è difettioso. Verificarne la conformità (vedere capitolo Collegamento 1.3).
• Il piano cottura emana un odore durante i primi utilizzi. L'apparechio è nuovo. Far riscaldare ciascuna zona per mezz'ora con una pentola piena d'accua.

6.2 ALL'ACCENSIONE:

Il piano cottura non funzione e i simboli luminosi sulla tastiera restano spenti.

L'apparechio non è alimentato. L'alimentazione o il collegamento sono difettosi. Controllare i fusibili e l'interruttore elettrico.

• Il piano cottura non funziona, e si visualizza un altro messaggio. Il circuito elettrico funziona male. Rivolgersi al Servizio post-vendita.
• Il piano non funzione, compare il symbolo b Ioc . Sbloccare la sicurezza bambini (vedere capitolo collegamento 4.4).

Codice anomalia F9: tensione inferiore a 170 V
Codice anomalia F0: temperatura inferiore a 5^

6.3 DURANTE L'UTILIZZO:

• Il piano smette di funzionare, compare il significato - e viene emesso un segnale sonoro.
  C'è stata una fuoriuscita oppure un oggetto ingombra la tastiera di lavoro. Pulire il piano cottura o rimuovere l'oggetto e riavviare la cottura.
• Compare il codice F7.
  I circuiti elettronici si sono scaldati. Verificare l'asperazione del piano (vedere capitolo incasso 1.2).
• Durante il funzionamento di una zona di riscaldamento, il display della tastiera lampeggia sempre.
  Il recipiente utilizzato non è compatible con l'induzione, oppure la sua dimensione non è adatta alla zona di cottura (vedere capitolo 3).
• I recipienti fanno rumore e il piano cottura emette dei rumori durante la cottura (vedere capitolo Sicurezza e raccomandazioni 4.5).
  Énormale con alcuni tipi di recipiente. É dovuto al passaggio dell'energia dal piano verso il recipiente.
• La ventilazione continua a funzionare\ dopo l'arresto del piano cottura.
  Énormale. Questo permette il raffreddamento dell'elettronica.
• In caso di malfunzionamento persistente.
  Scollegare il piano cottura per un minuto. Se il fenomeno persiste, contattare il servizio post-vendita.

Protezione dell'ambiente

Questo symbolo indica che l'apparecchio non deve essere smaltito come un rifiuto urbano.

Questo appearecchio contiene molti materiali riciclabili. Questo symbolo indica che gli appearecchi usurati non devono essere smaltiti con i rifiuti urbani, ma devono essere consegnati in un punto di raccolta autorizzato.

E possiblo informarsi presso il proprio rivenditore o i servizi tecnici del proprio comune per conoscere i punti di raccolta di apparecchi usurati più vicini al proprio domicilio. Il riciclaggio degli apparecchi organizzato dal costruttore avverràosi nelle migliorioni condizioni, conformmente alla direttiva europea relativa allo smaltimento di apparecchiature elettriche ed elettroniche.

Anche alcuni materiali d'imballaggio di quello apparecchio sono riciclabili. Per participare al riciclaggio e contribuire alla tutela dell'ambiente, si consiglia di gettare l'imballaggio negli apposti contentitori.

La ringraziamo per il Suo contributo alla tutela dell'ambiente.

INTERVENTI

Gli eventuali intervenuti sull'apparecchio devono essere effettuati da personale qualificato e autorizzato alla ditta concessionaria del marchio. Prima di chiamare, per facilitare la presa in carico della richiesta, munirsi dei riferimenti completi dell'apparecchio (riferimento commerciale, riferimento servizio, numero di serie). Queste informazioni sono riportate sulla targhetto segnaletica.

PEZZI ORIGINALI

In occasione di un intervento, richiedere l'utilizzo esclusivo di pezioni di ricambio originali certificati.

AyannToi nελατες,

Zac euxapiotoue nou ayopaoate ev npoiov BRANDT kai yia nTv emiotoovn oac otny etaieia mac,

Auto to npoiov oxediotnke kai kataokauotnke eac, tov tpono zwocac, tic avaykocac, wote va avtanokpivetai oao to duvatov kalutepa otic npoofoiec oac. Eunepiexei tvv texyovwaia kai to nveu ma kaivotouia cnc etaipiac, aala kai to naoc nou mac onyei edow kai nepioootepa ano 60 xpvia.

Meipivoume navtoe, oote va ikavonoioume olo kai kautepa tic anaitnoic oac. H unnpoeia eunnpetnonnc neatov evai otn diethoanoc npokeiEvou va anavtnoie OE oLec tic epwtnoic ocakai va kataypaei TIC npotaoic oac.

Eniokepeite enionc tov diktuao mac tono www.brandt.com, npokieevou va evnuepwoite yia tic TEauteic kairotouie mac kai va avtanoe xprainec eninaoov nnpopopiec.

Eivai yaln maç xapà nou nBRANDT θa eivai hépoc tnc kaθηεpriotntac oac kai euxómaote va agionoinoetc oto enakpo tnv ayopá oac.

Enqvki: Piv 0eTe Tn oukeun oE aeitoupyia,napakaaleote va diaaede npooeKTiak autc tic odnyie c ykataoTaonc kai xpnoC, oote va Esoikeweite ypyopotepa me tn aleitoupyia tnc.

SHMANTIKEOADHIEAΦAΛEIA. ΔIABA TIGME NPOOXH PIN AIO TH XPHSH KAI ΦYΛATE TIG IAMEAONTIKEXPHSEI.

Autc o oyie c xponc diathevtai npoc taopoton otov diktuaok to no tskataaekuotaia c tapeiaac.

H ouokueun autn mnopei va xpnoiunoieitai ano naiidia naiikiac 8 etow kai avw kai ano atouma e nepiopiouvec oomega tikec, aiothtnpiakec n vontikec ikavotntec n e Elambdae iyn eumepiacn yvwoewv, evooov touc exouv dothetai oomega c odnyie c oxetika nTv aoopaan xponn Tnc ouokueunkai epooov katavoouu TOUC KIVDUVOC NOU EVEXOVTai.

Ta naiolia dev npenei va naiouv Tn ouokeuin.

O kaθapiouoç kai n ouvtnpnən ano tov xpoTn dev th npenei va yivovtai ano naia xwpiε επιnpnən.

Ta naibia kataw 8 etwy npenei va napaevouv maepia ektoc kai av p okovta uno diapkn eni

H oukeun kai ta npoaabaiaeepn tnc
thepaivovtai kat dniapkeia tn
xipong.

Ppene va a npopuAeic npokieivou vayuavou nauakoumata Ta 8epuavtikə oToixia.
