MANUALE UTENTE BPI456X BRANDT

Manuale d'utilizzo e d'installazione

Avete appena acquisito una piastra ad induzione Samet e ve ne ringraziamo. Samet l'ha concepita per rispondere il meglio possibile alle vosre esigenze in termini di qualità, di estetica e di prestazioni.

Questa piastra ad induzione vi garantisce un incredibile guadagno di tempo e di energia grazie alla technologia dell'induzione. Vi permette di aumento la temperature a potenze molto elevate nonché di raggiungere temperature molto basse per preparazioni delicate. è ideale perMETTERA a fuoco vivo o far cuocere a fuocolo tuto tutti i vostri cibi con la maggiore precisione. La sicurezza della vostra famiglia è garantita perché il focolare funziona solo in presenza di un recipiente ed il vetro vetroceramica non riscalda. Può essere pulita con un colpo di spugna perché le eventuali proiezioni non cuociono.

Samet vi offre与时 gliore del suo savoir-faire per migliorare la vostra qualità di vita e rispetto il nostro ambiente.

Vi ringraziamo della vostra fiducia e vi invitiamo a leggere molto attendamente la presente guida. Vi permetterà di installare e diutilizzare il meglio possibile la vostra nuova piastra ad induzione, di scopriré e di familiarizzarvi con tutte le possibilità che vi offre.

Indices

Presentazione 6

Come avviare una zona di riscaldamento

Come interrompere una zona di riscaldamento

Comeutilizzareitimer

Utilizzo simultaneo di una zona anteriore e posteriori

Sicurezza 9

Consiglio d'uso 10/11

Precauzioni

Consigli per la cottura

Pentolame 12

Quali sono i recipienti idonei
Quali sono i materiali incompatibili

Test recipiente

Pulizia 13

Dubbi riguardo al corretto

funzionamento del piano di cottura 14

Per l'installatore 15

Precauzioni d'installazione

Incasso del piano di cottura in un piano di lavoro

Scelta dell'impiano

Al di sopra di un mobile vuoto oppure di un cassetto

Allacciamento elettrico

Livello potenza	USI
1-2	MOLTO DOLCE	fondere burro, ciocolato dismantere al caldo salse, creme.
3-4-5	DOLCE	riso al latte, riscaldare
6-7-8	COTTURA A FUOCO LENTO	purea, ortaggi secchi, minestre, marmellate, composte
9-10	MEDIO	pasta, riso bollito, bollitura di latte
11	VIVO	bistecche, grigliate, crèpes
12	MOLTO VIVO	frutta, Bollitura di grandi quantità di liquidi

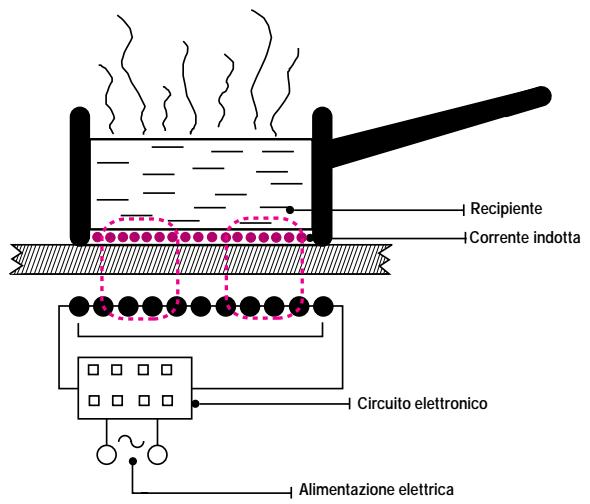

PRINCIPIO DELL'INDUZIONE

• Ci congratuliamo con voi per averere scelto un piano di cottura ad induzione.

Con il vostro piano, il calore necessario a cuocere gli alimenti - essendo prodotto direttamente all'interno del recipientie - riceve ESATTAMENTE la quantità di calore per il recipientie posato su di"This perché la vetroceramica praticamente non riscalda.

Se si paragona ai piani di cottura classici, il vostro piano ad induzione risultata essere:

PIU ECONOMICO: il fatto di togliere il recipiente arresta immediamente la zona di riscaldamento

PIU RAPIDO: potenza di 2800 W disponibile immediatamente sulla zona di riscaldamento

PIU PRECISO: il piano reagisce immediatamente ai vostri comandi

PIU SICURO: temperatura poco elevata della superficie del vetro

• Principio

Le correnti, dette di "induzione", riscaldano istantaneamente il recipiente che cede il suo caloreagli alimenti inessocontinuti.

• Recipiente in acciaio smaltato, ghisa, acciaio inossidabile adatto all'induzione.

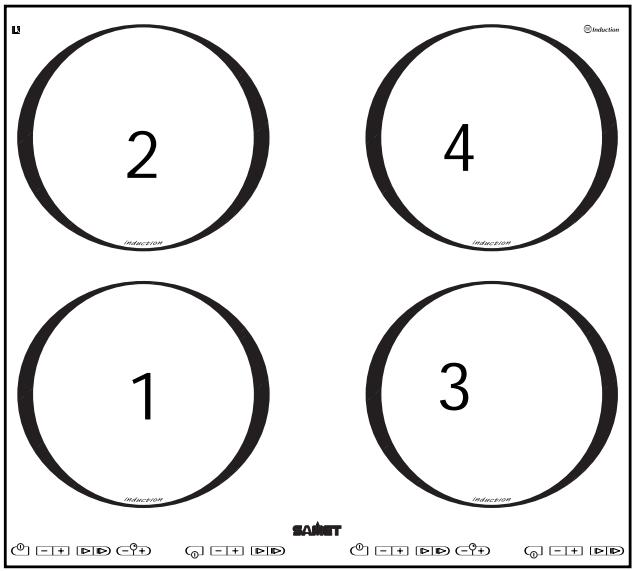

Presentazione

ZONE DI COTTURA

Zona di cottura 0180 mm

···

PER RECIPIENTE DI:

□……□

12 alle 22 cm

Tasto di avvio / arresto per zona di riscaldamento

Regolazione della potenza della zona di riscaldamento (-) (+)

Tasto di accesso diretto 500 W

Tasto di accesso diretto 1400 W

Display visualizzatore della potenza richiesta per zona di riscaldamento (da 1 a 12)

Dislocazione delle zone di cottura sul piano (esempio posizione posteriori)

Timer per programmare il tempo di cottura (solo zone posteriori)

Display timer

Regolazione del timer

I s t r u z i o n i p e r l'u s o

I comandi del piano si attivano appoggiando la punta di un dito sul symbolo.

Come avviare una zona di riscaldamento?

Trovate sulla tastiera i tasti corrispondenti alla zona di cottura dove avete posato il vosto recipiente.

• Premete il tasting ① .
  Regolate la potenza di riscaldamento desiderata.

• Per una rapida regolazione, mantenete il dito sul tasto

• Il tasting consente di ottenere direttamente la posizione 500 W
• Il tasto > consente di ottenere direttamente la posizione 1400 W

Dopo aver premuto il tasto, se non avete selezionato alcuna potenza, il dato è annullato automaticamente nel giro di 10 secondi.

- Regolare la potenza durante la cottura

Tramite i tasti - e + , potete regolare la potenza di riscaldamento da 1 a 12 in qualsiasi momento della cottura - +

Come arrestare una zona di riscaldamento?

Premete il tasting della corrispondente zona.

Comeutilizzareitimer?

Ciascuna zona di cottura posteriore è dotata di un timer (durata massima di 99 minutì), tuttavia esta può funzionareanche senza.

• · Selezionate una posizione di cottura da 1 a 12
• Premete il tasting del timer

Dal momento in cui avete premuto quello tasto, il timer comincia a funzionare e la durata (in minuti) scorre sul display 99.

Tenere premuto sino a quando compare la durata desiderata.

NOTA

Il display luminoso 99 consente di conoscere la durata di cottura restante.

A tempo trascorso, quando la zona di cottura si arresta e il display di potenza scompare, il display del timer inizia a lampeggiare su "0" e voi avvertirete, in quel momento, dei bip discontinui.

Per arrestarli, premete un qualsiasi tasto di dato della relativa zona di cottura.

Modificare la durata di cottura

Premendo sul tasto - + , potete modificare in qualsiasi momento la durata della cottura.

• Arrestare il timer durante la cottura

Per spagnere il timer, premete sul segno ( = ) del tasto (- +) sino a quando non compare 0.

La zona di riscaldamento continua a funzionare alla timer.

Utilizzo simultaneo di 2 zone ad induzione

Queste 2 zone dispongono di una potenza totale di 2800W ripartita automaticamente tra le zone anteriors e nelle posteriori.

Cio implicca che l'utilizzo in potenza massima di una delle due zone comporta un'autolimitazione dell'altra.

L'ultimo dato è sempreprioritario.

Sicurezza

Verificate periodicamente che non ci siano oggetti (strofinacci, carta, ...), che rischino di ostruire l'entrata dell'aria situata sul vostro piano (vedere incasso).

- Sicurezza "elettronica"

Una sonda sorveglia costamente la temperatura dei circuiti elettronici. Se la temperatura diviene eccessiva, la potenza rilasciata dal piano sarea diminuita.

- Sicurezza "pentola vuota"

Ciascuna zona di riscaldamento è munita di una sonda che rileva costamente la sua temperatura,osi si eviteranno rischi di un sovriscaldamento dovuto a pentole vuote.

- Rilevamento di presenza di un oggetto o di un recipiente sulla zona di riscaldamento

Un oggetto di piccole dimensioni come una forchetta, un cucchiaio o, ancora, un anello ..., posato sul piano, non è rilevato come un recipientte. Il display lampeggia e non viene rilassiata alcuna potenza di riscaldamento.

Ilsystemadi sicurezzaagisceallo stesso mode di quandorileva un recipientene non adatto alla cottura ad induzione.

All'attenzione dei portatori di stimolatori cardiaci ed impianti attivi:

Il funzionamento del piano è conforme alle norme in vigore per i disturbi elettromagnetici. E risponde perfettamente a quanto stabilitito nelle direttive 89/336/CEE.

Il vosto piano ad induzione genera dei campi magnetici nelle sue immeditate vicinanze. E'importante verificare, prima dell'uso piano ad induzione, che stimulator cardioco e piano siano compatibili.

Consigli d'uso

Precauzioni

La superficie in vetroceramica è molto resistente, ma non è incassabile: evitate gli urti con i recipienti.
- I fondi dei recipienti il cui aspetto sa troppo ruvido, possono trattenere e trasportare del residul che potrebbero provocare delle macchie o delle rigature sul piano.
- Evitate gli sfregamenti di recipienti che possono alla lunga generare un degrado del decoro sulla superficie in vetroceramica.

I danni o difetti causati da un utilizzato non in linea con quanto sopradescritto non rientrano nella garanzia.

Il piano non deve servire come appoggio per qualsiasi casa.

Evitate di riporre detersivi o prodotti infiammabili nel mobile situato quello il piano.
- Quando collegate degli apparecchi elettrici ad una presa di corrente situata nelle vicinanze, assicuratve che il cavo di alimentazione non sia a contatto con le zone di riscaldamento.

Nel caso in cui compaia sulla superficie del vetro una crepa, scollegate immediatamente l'apparecchio alla fonte di alimentazione elettrica, togliendo i fusibili o azionando l'interruttore.

Non utilizzate alcuna parte del piano prima diambiare la superficie in vetroceramica.

Consigli d'uso

Consigli di cottura

Si consiglia di non lasciare un recipiente vuoto su una zona di riscaldamento.
Il recipiente deve essere centrato sulla zona di riscaldamento.
Non riscaldate una scatola di conserva chiusa,essa rischia di scoppiare,但这 precauzione èswana alcun dubbio valida per qualsiasi altri modo di cottura.
- Quando utilizzate un recipiente con rivestimento interno antiaderente (tipoteflon) alla o con troppo peu condimento/grasso, riscaldatelo, brevamente sulla posizione 9 o 10.

Non utilizzato mai la posizione 11/12 perché rischiate di danneggiare il loro recipiente.

• Si raccomanda di non posare utensili di cottura in metallo, posate, coltelli ed oggetti metallici similari sul piano. Essi si possono riscaldare quando si trovano nelle vicinanze di una zona di cottura in funzione.
  E' possibile utilizzato un recipiente più piccolo della zona delimitata serigrafia diametro minimo è comunate 12 cm.

Per la cottura non utilizzate mai dei fogli di carta d'alluminio, oppure non posate mai direttamente dei prodotti imballati con alluminio.

L'alluminio fonderebbe e danneggerebbe irrimediabilmente il vosto appearechio.

Pentolame

■ Quali sono i recipienti più idonei?

Voi -enza dubbio - possedete già dei recipienti adatti:

pentola, friggitrice, padella, griglia per carne.
- RECIPIENT IN GHISA.

Per non rischiare di rigare la superficie in vetro del vostro piano di cottura, scegliete un recipiente con un fondo smaltato oppure evitate di farlo scivolare.

• RECIPIENTI IN ACCIAIO INOSSIDABILE IDONEI PER LA COTTURA AD INDUZIONE.

La maggior parte dei recipienti in acciaio inossidabile è adatta alla cottura ad induzione (casseruole, pentola, padella, friggitrice).

• RECIPIENTINALLUMINIDOTATIDFONDD SPECIALE.
  SCEGLIETE DEGLI ARTICOLI A FONDO SPESSO CHE ASSICURINO UNA COTTURA PIU OMOGENEA (IL CALORE SI DISTRIBUTISCE MEGLIO).
• NOTA: POSSONO ANDAR BENE ANCHE QUEI RECIPIENTI IL CUI FONDO NON è PERFETTAMENTE PIatto; QUESTO A CONDIZIONE CHE ESSO NON SIA TROPPPO DEFORMATO.

■ Quali sono i materiali incompatibili?

I RECIPIENTI IN VETRO, IN CERAMICA OPPURE IN TERRACOTTA, IN ALLUMINIO SENZA FONDO SPECIALE OPPURE IN RAME E, ANCORA, ALCUNI RECIPIENTI IN ACCIAIO INOSSIDABILE NON MAGNETICO.

Il test "recipiente"

Grazie alla sua avanzata technologia, il vostro piano di cottura ad induzione è in grado di riconoscere la maggior parte dei recipienti.

Posate il vostro recipiente su una zona di riscaldamento in potenza 4, se il display restera fisso, il vostro recipiente è compatible, se"Ince ne inizIERA a lampeggiare ciò significa che il recipiente non è utilizzabile per la cottura ad induzione.

Voi poteteancheutilizzarelacalamita in maniera cheessa"agganci"la vostra casseruola:essae certamente compatibile.

Pulizia

TIPO DI MACCHIE

Leggere

Accumulo di macchie ricotte

Aloni e traccé di calcare

Incrostazioni a seguito di traboccamenti di zuccheri, alluminio oppure plastica fusa

COME PROCEDURE

Bagnare bene la zona da pulire con acqua calda, poi asciugare.

Bagnare bene la zona da pulire con acqua calda, utilizzare un raschietto speciale per vetro per sgrossare, finire con la parte ruvida di una spugna, poi asciugare.

Applicare dell'aceto bianco caldo sulla macchia, lasciar agire, asciugare con uno straccio morbido.
- Oppure utilizzato un prodotto reperibile in commercio.

Utilizzare un raschiettospeciale per vetro pertogliere i residui.
- Oppure applicare sulla superficie un prodotto speciale per vetroceramica, preferibilmente con un contento di siliconi (effetto protettivo).

ACCESSORI DA UTILIZZARE

Spugne sanitarie

Spugne sanitarie Raschietto

Pasta speciale per vetroceramica*

Prodotto speciale per vetroceramica.

Avete dei dubbi riguardo al buon funzionamento del vostro piano di cottura......

Alcuni minuti"After spento il piano di cottura la ventilazione continua a funzionare.

La superficie del piano di cottura continua ad essere tiepida (anche quando il piano è spento).

Il piano di cottura emette un leggero "clic clac".

Una volta avviato, l'impianto subisce un'interruzione di corrente.

Una volta avviato, funzione solo un lato del vostro piano di cottura.

All'avviamento, appeare una visualizzazione luminosa.

Il piano di cottura non funzione. Le spie poste sulla tastiera non si illuminano.

Durante l'utilizzo, il piano di cottura ha smesso di funzionare ed emette un "bip" discontinuo.

Il timer visualizza il messaggio F7 Il timer visualizza il messaggio

Il piano di cottura non funzione, il timer visualizza un'alto messaggio.

Dopo aver avviato un'area di riscaldamento, le spi
della tastiera continuano a lampeggiare.

LE POSSIBILI CAUSE

Raffreddamento dell'elettronica.

Elettronica molto tensione come tutti gli altri apparecchi elettronici (televisione, trasformatore....).

Viene emesso alla distribuzione di potenza tra le due piastre ad induzione.

Il collegamento del piano di cottura è difettioso.

Il collegamento del piano di cottura è difettoso.

Funzionamento normale.

L'apparecchio non è alimentato. L'alimentazione oppure il collegamento è difettoso.

• Il tempo impostato sul timer e trascorso.
• Si è verificato un traboccamento oppoure un oggetto ostruisce la tastiera di commando.

I circuiti elettronici si sono riscaldi.

Il circuito elettronico non funziona bene.

Il recipiente impiegato non è idoneo alla cottura ad induzione oppure ha un diametro inferiore a 12 cm.

CHE COSA BISOGNA FARE?

Enormale.

Enormale.

Vedere principio dell'induzione.

Verificare il vosto allacciamento oppure la conformità del collegamento.

NIENTE: veder capitolo note di allacciamento.

Esaminare attentamente i fusibili e l'interruttore.

Premere un qualsiastasteoed ilbip si interrompe. PulireoppuretogliereIoggettoefare riparitracottura.

Vedere incasso piano di cottura.

Rivolgersi al Servizio Post-Vendita.

Vedere pentolame.

Per l'installatore

Precauzioni

Protezione contro i riscaldamenti tipo Y secondo CEI 335-2-6

Rispettare scrupolosamente i punti seguenti:

• Le pareti al di sopra del piano di lavoro e nelle vicinanze del piano di cottura devono resistere al calore.
• I rivestimenti a stratiosi come la colla che li fissa, devono resistere al calore per evitare qualsiasi deterioramento.
• Lo spazio d'ariaippo molto e nella parte posteriori del piano di cottura consente di migliorare l'affidabilità garantendo il suo raffreddamento in tutte le configurazioni di incasso.
• Il piano di cottura non deve essere installato al di sopra di una lavatrice, frigorifero, congelatore.

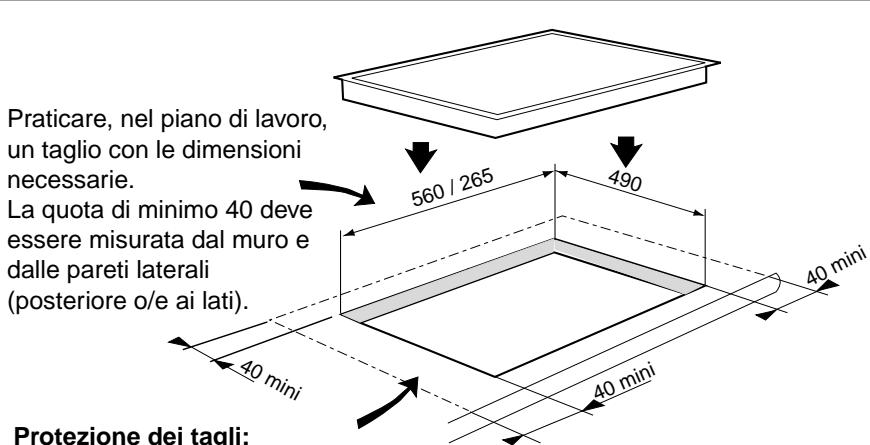

Incasso del piano di cottura nel piano di lavoro

Protezione dei tagli:

I laminati impiegati per la preparazione dei piani di lavoro si gonfiano abbastanza rapidamente a fatto con l'umidità.

Applicare sul bordo del taglio una vernice o una colla speciale per proteggerla dalle condense oppure dall'acqua di condensa che potrebbero crearsi sotto al piano di lavoro.

Scelta della vostra installatione

• sopruna un mobile con porta o con cassetto
• sopruna un forno di un'alto marchio
• Installate la vosra piastra sopra un lavastoviglie

In tutti i casi, la vostra piatra ad indSopra un mobile con porta o con cassetto.
Dovete stare attenti che l'entrata di aria nella griglia del ventilatore nella parte posteriore, rimanga ben scoperte.

La piatra non deve essere installata sopra una lavatrice, un frigorifero oppure un congelatore.

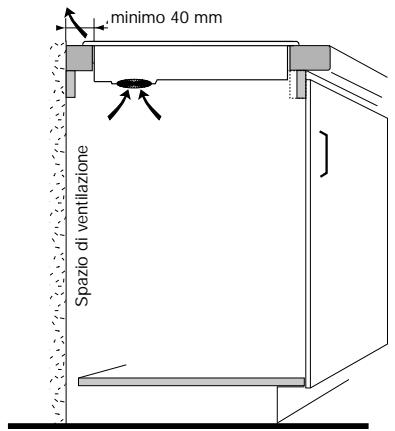

Sopra un mobile con porta o con cassetto

Es. sopr un mobile con porta

messuma costrizione particolare

Sopra unorno di un'alto marchio

Dovete imperativamente installare un kit di isolamento tra ilorno e la piastra (disponibile presso il servizio post-vendita del vostro rivenditore).

Questa configurazione limite l'installazione del forno in posizione bassa nel mobile.

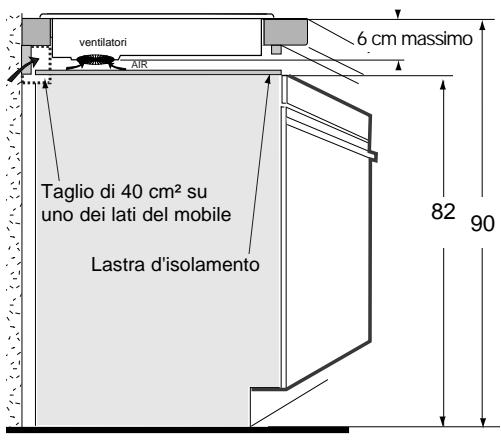

Installate la vostra piatra sopra un lavastoviglie

L'installazione della vostra piastra ad induzione è possibile sopra un lavastoviglie a patto che vengano rispectate le precauzioni elementari seguenti:
-L'altezza del vostro piano di lavoro deveseissere superiore o uguali a 90 cm.
- Dovete ricoprire la parte superiore del vostro lavastoviglie con una lastra d'isolamento per evitare che le particelle che provengono dall'isolante termico del lavastoviglie, non siano aspirate dai ventilatori della piastra. Questa lastra è allegata alla vostra piastra.
- Dovete assicurare un'entrata di aria fresca minima, perché il ventilatore della vostra piatra possa raffreddare correttamente i componenti elettronici che si trovano dentro.

Vi chiediamo di effettuare a tale scopo un taglio di 40~cm^2 dietro uno dei lati della nicchia d'incastro.

Allacciamento elettrico

Questi piani di cottura vengono forniti con un cavo di alimentazione tipo H05 VVF (sezione 1,5 mm2) a 3/5 vie (di cui 1 per la terra: giallo/verde) e devono essere collegati alla rete tramite una presa di corrente conforme alla pubblicazione CEI 83 oppuretramite un dispositivo di interruzione omnipolare avente una distance di aperture dei contatti parti ad almeno 3mm . Nel caso in cui detto cordone di alimentazione fosse danneggiato, o se si desiderasse camiarlo, il tutto dovrè essere effettuato soltanto dal Servizio Post-Vendita dato che è necessario impiegare degli utensili specifici.

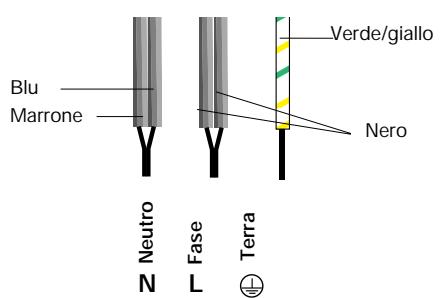

- 230 V monofase

Collegare i 3 fili dell'impianto rispettandone i Collegare i 4 fili dell'impianto rispettandone i colori. colori.

Il fusibile del vostro impianto deve essere di 32 ampere

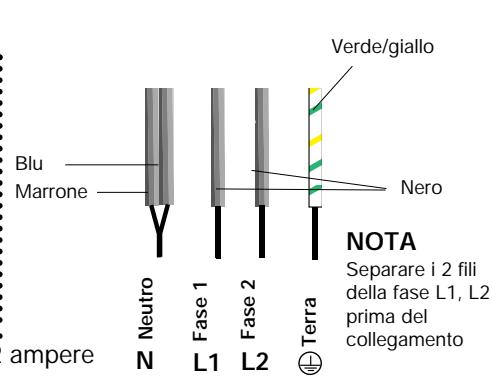

- 400 V 2N trifase

Collegare i 4 fili dell'impianto rispettandone i colori.

Osservazioni - Alla messa in tensione del vostro piano di cottura, oppure dopo una interruzione di corrente prolongata, appeare sulla tastiera di commande una codifica luminosa. Essa sparisce automaticamente nel giro di 30 secondi circa, oppure quando si preme un qualsiasi tasting della tastiera. Questa visualizzazione è normale ed eventually è riservata al vostro Servizio Post-Vendita.

Al momento del collegamento 400V - trifase, in caso di un malfunzionamento del vostro piano di cottura verificate che il neutro sia ben collegato. Dette precauzioni sono altrattanto valide per tutti gli altri apparecchi elettronici in vostro possesso.

Caratteristiche tecniche del piano di cottura PI456X

Tensione di funzionamento 230 V~ 50 Hz

Potenza elettrica totale assorbita 5600 W

Dimensioni del taglio nel mobile. 560 mm

Profondità 490 mm

Ingombro massimo sotto il piano di lavoro 65,3 mm

Dimensioni (lunghezza massima)除去i piano di lavoro .......Larghezza 555 mm

Profondità 488 mm

Dimensioni (lunghezza massima) al di sotto del piano di lavoro.....Larghezza 576 mm

Profondità 509 mm

Massa 14,5 Kg

Costruttore N.214

99621873 -09/01

230 V 50Hz 5600W

Tipo PI456X

COSTRUTTORE 214
