MANUALE UTENTE LC-32 ZIBRO
1 Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
2 NON spostare la stufa se questa è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 NON usare la stufa in locali polverosi. Non siavrà una combustione ottimale. NON usare queste stufa nelle vicinanze, di un bagno, di una doccia o di una piscina.
5 Spagnere la stufa prima di uscire o prima di andare a fatto. Se si rimane assenti per un lungo periodo di tempo (ad es. per vacanze), staccareanche la spina alla presa.
6 Conservare e trasportare il combustibile nei contentitori e nelle latte apposite.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non coprire l'apparecchio onde evitare rischi d'incendio.
10 Assicurarsi SEMPRE che la ventilazione sia sufficiente.
11 Non posizionale il dispositivo di riscaldamento immediatamente fatto ad una presa di corrente.
12 Tenere fuori dalla portata dei bambini di età inferiore ai 3 anni, se non continuamente sulla supervisione adulta. I bambini di età compresa tra i 3 e gli 8 anni possono solo accendere o specnere il dispositivo a condizione che questo sia stato posizionato o installato nella posizione in cui dovrà rimanere una volta in funzione e a condizione che siano supervisionati o struiti in merito all'utilizzo sicuro del dispositivo e che comprendano i rischi connessi. I bambini di età compresa tra i 3 e gli 8 anni non potranno collegare, regolare e pulire il dispositivo o eseguirne la manutenzione.
ATTENZIONE - Alcuni componenti di questo prodotto possono divertare molto caldi e causare scottature. è necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.
13 I bambini non dovrebbero giocare col disposativo.
14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini sulla supervisione.
14 DICAS PARA UTILIZACAO SEGURA
Grazie per aver scelto un prodotto "TOYOTOMI"!
I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di agli paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, maanche in tutti gli altri paesi del mondo in cui operiamo.
Toyotomi concepiisce i propri prodotti perché soddisfino le esigenze dei clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living". Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti che rientrino nelle stile di vita di persona che cercano efficienza, sicurezza e comfort.
Speriamo che godrà del suo apparecchio Toyotomi per anni! La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per garantire la durata massima dell'apparecchio.
Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra gamma completa di prodotti.
1 LEGGERE LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

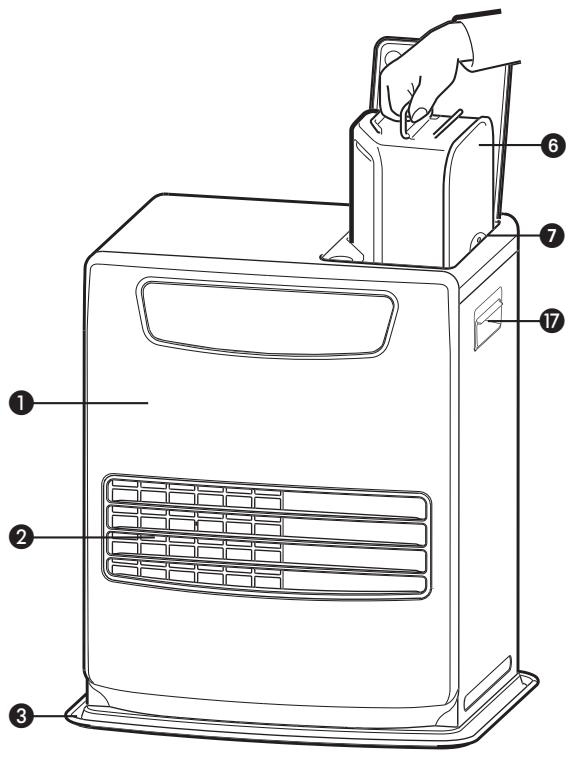

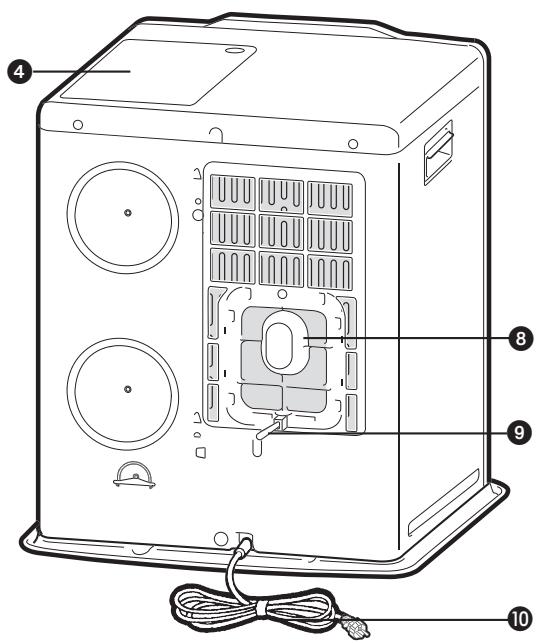

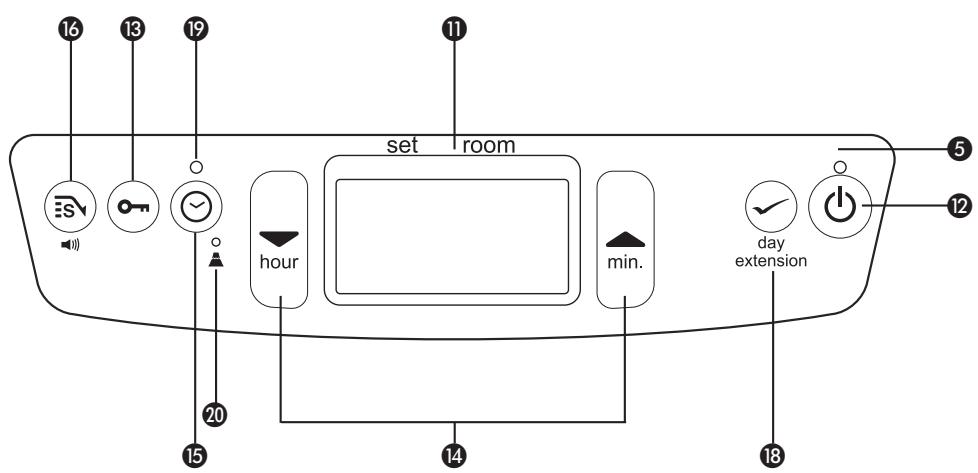

3 PRIMA DI INIZIARE A LEGGERE, CONSULTARE LA LISTA DEI COMPONENTI PRINCIPALI IN ULTIMA PAGINA.
OSSERVAZIONI SULL'USO GENERALE
Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso
1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile (cfr. capitolo B, fig. C).
3 Inserire la spina nella presa.
4 Accendere la stufa con il pulsante (cfr. capitolo E).
5 Se necessario, modificare la temperatura desiderata con gli apposti pulsanti (cfr. capitolo F).
6 Spagnere la stufa premendo il tasting 12.
- Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
- Assicurarsi sempre che il serbatoio venga accuramente richiuso dopo il rabbocco effettuato a distance di sicurezza da agli fonte di calore o fiamme libere (cfr. capitolo B).
- La prima volta, durante la combustione, la stufaavra what quel particolare odore di 'nuovo'.
- Stoccare tutti i contentitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce.
- Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
- Usare solo combustibile liquido per stufe portatili di alta qualità e alla acqua, in conformità con le direttive locali (TOYOTOMI combustibile).
- Se si passa ad un'altramarca o tipo di combustibile,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile.
OSSERVAZIONI GENERALI
VENTILARE SEMPRE SUFFICIENTE
Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.
Per un riscaldamento confortevole e sicuro, assicurarsi che nell'ambiente ci saa sufficiente ventilazione.
NOTA: Per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tener una finestra o una porta leggermente aperta.
Per agli modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, alla che sia necessaria una ventilazione supplementare (cfr. capitolo P ). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (2,5cm) . E importante che in tutti gli ambienti in cui si usa la stufa vi sera una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambe le aperture devono avera una sezione diagonale minima di 50~cm^2 .
Consigliamo di eseguire queste operazionianche in una stanza altamente isolata o priva di correnti d'aria e/o che si trovad da una certa altitudine. Non usare la stufa portatile in cantine o altri spazi sotterranei.
Non sono amesse modifiche alsystema di sicurezza, in quanto tali interventi inficiano la garanzia. In caso di dubbi rivolgersi al concessionario di zona.
SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare escludamente con combustibile indicato per apparecchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'25-06-2010 e 18-07-2002. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un appearecchio di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.
SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di pa-raffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.
L'utilizzatore deve atteneri alle seguenti prescrizioni per un uso appropriato dell'apparecchio:
NON
- utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo.
-utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la schedale delle caratteristiche per le dimensioni minime dell'ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1900 metri.
- modificare i dispositivi di sicurezza della stufa.
L'impiego di quello tipo di riscaldamento in luoghi pubblici è regolamentiato e richiede apposti permessi. Informarsi in precedenza sulle relative formalità.
IL COMBUSTIBLE GIUSTO
La stufa portatile è stata progettata per l'uso di un combustibile liquido per stufe portatili di alta qualità, puro senza acqua che assicura una combustione pulita ed ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare i seguenti problemi:
- maggiore rischio di guasti
combustione insufficiente
durata limitata della stufa
- fumo e/o odore cattivo
- accumulo sulla griglia o sul rivestimento.
Il combustibile giusto è quando essenziale per un uso sicuro, efficente e confortevole della stufa.
Non sono coperti alla garanzia i danneggiamenti e/o difetti di funzionamento dell'apparecchio causati dall'utilizzo di un combustibile non idoneo.
Consultare sempre il site www.toyotomi.eu per la scelta del combustibile adatto alla stufa.
Solo con il combustibile giusto si è certi di un uso sicuro, efficiente e confortevole della stufa.
Questo tappodistrasporto s trova nellascatola. Serve pertrasportare la stufasenza problemi aftero I'uso.Conservare concura!
ISTRUZIONI D'USO
A INSTALLAZIONE DELLA STUFA
1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:
- una pompa a sifone per il combustibile
- un tappo di trasporto
- le istruzioni d'uso
Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.
2 Apriere il coperchio del serbatoio estrabile 4 e togliere il pezzo di cartone.
3 Riempire il serbatoio estrabile come indicato nel capitolo B.
4 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sua in posizione perfettamente orizzontale. Non cercare di correg gere la posizione mettendo molto la stufa libri o altri materiale.
5 Inserire la spina 10 nella presa (da 230 Volt - AC/50 Hz) e regolare il tempo corretto con gli appositi pulsanti di regolazione 14 (cfr. capitolo C).
6 Adesso la stufa è pronta per l'uso.
IMPOSTAZIONE ALTITUDINE
1 Se il dispositivo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 800 e i 1300 m, usare la modalità altitudine 1. Premere il pulsante di altitudine 20 con un oggetto appuntito e collegare contemporaneamente la presa. Sul display comparirà "/".
2 Se il dispositivo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 1300 e i 1900 m, usare la modalità altitudine 2. Dopo aver impostato la modalità altitudine 1, premere il pulsante altitudine con un oggetto appuntito collegare di nuovo contemporaneamente la presa. Sul display comparirà "2".
3 Disattivare la modalità altitudine premendo il pulsante di altitudine 20 e collegando contemporaneamente la presa, dopo aver impostato la modalità altitudine 2. Sul display comparirà "U" e "A" scomparirà.
NOTA: Whenever e is impostata la modalità altitudine 1, il segnale di altitudine "▲" sera accesso sul display. Whenever la modalità e is impostata la modalità altitudine 2, il segnale di altitudine "▲" lampeggerà.
NOTA: In caso di interruzione dell'alimentazione o scollegamento del dispositivo di riscaldamento, l'impostazione di altitudine rimarrà impostata.
Non usare la stufa ad un'altezza superiore a 1900 m sul livello del mare.
REGOLAZIONE INTENSITA' SONORA
Su questo dispossessione è possibile impostare il volume dei suoni. L'impostazione iniziale sare sa su livello Alto.
1 Premere il pulsante SALVA e tenere premuto per più di 3 secondi. In quello modo il volume passera da Alto a Basso.
2 Premere il pulsante SALVA 16 e tenere premuto di nuovo per più di 3 secondi. In quello modo il volume passera da Basso a Alto.
NOTA: Il livello di volume più solo essere Alto o Basso, ma i suoni di allarme del dispositivo sono sempre impostati su Alto.
NOTA: Quando il dispositorio di riscaldamento è stato scollegato in caso di interruzione dell'alimentazione, il volume tornerà sulla sua impostazione iniziale, ecisione su Alto.
B RIFORNIMENTO DEL COMBUSTIBLE
Non riempire il serbatoio estraibile nell'ospazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriscire). Compiere le seguenti operazioni:
1 Assicurarsi che la stufa sia spenta.

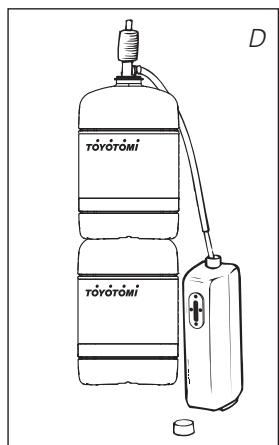

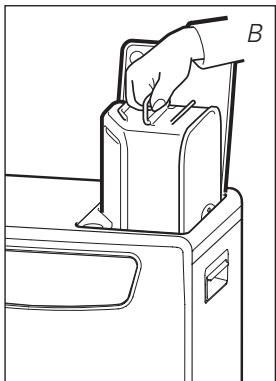

2 Aprire il coperchio ed estrarre il serbatoio alla stufa (fig. B). Appoggiare il serbatoio (tazzo in alto, maniglia sul pavimento) e svitare il tazzo (fig. C). NOTE: Il serbatoio può gocciolare leggermente.
3 Riempire il serbatoio usinga una pompa per combustibile (fare riferimento alle istruzioni uso della pompa). Assicurarsi che esta si più in alto rispetto al serbatoio estraibile (fig. D). Il tubo flessibile nervato deve essere inserto nell'apertura del serbatoio estraibile.
4 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile (fig. E).Se quello è pieno, interrompere il rifornimento. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
5 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare con cura il tappo sul serbatoio. Ascugare eventuali traccce di combustibile.
6 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.
C REGOLAZIONE DELL'OROLOGIO
Si più regolare l'ora esatta solo se la spina è insertita nella presa e la stufa è spenta. Per regolare l'ora si usano i pulsanti di regolazione 14. Daprima premere uno dei due pulsanti per attivare la funzione (I quattro numero 11 iniziano a lampeggiare). In seguito regolare l'ora con il pulsante sinistro (▼hour) ed i minuti con il pulsante destro (▲min.) Premendo una volta sola, si aumento gradualmente il valore. Se siiene premuto il pulsante, il valore continua ad augmentare, fino a che il pulsante non viene rilasciato. Dopo circa 10 secondi la quattro numero smette di lampeggiare e la regolazione è completinga (fig. F). 5 Minuti dopo che la stufa è stata spenta, scompare l'informazione che era sul display e la stufa rimane in "stand-by". Premendo un pulsante qualsiasi, appara di nuovo l'informatazione sul display.
Se la stufa rimane perché per più di 30 minuti, occorre regolare di nuovo l'ora e il giorno.
D WEEKLY TIMER
Di seguito un esempio di programmazione del weekly timer:
| Lunedi | Martedi | Mercoledi | Giovedi | Venerdi | Sabato | Domenica |
| P1 ON | 6:30 | 6:30 | 6:30 | 6:30 | 6:30 | 10:00 | 9:00 |
| P1 OFF | 8:45 | 8:45 | 8:45 | 8:45 | 8:45 | 23:00 | 23:00 |
| P2 ON | 12:00 | 15:00 | 18:00 | 12:00 | 12:00 | | |
| P2 OFF | 14:00 | 23:00 | 23:00 | 14:00 | 14:00 | | |
| P3 ON | 18:00 | | | 18:00 | 18:00 | | |
| P3 OFF | 23:00 | | | 23:00 | 23:00 | | |
- Massimo: 3 programmazioni al giorno.
- Ogni giorno della settimana può essere programmatico separatamente.
- Intervallo minimo di commutazione: 1 ora.
- Intervallo minimo di operatività: 1 ora.
- Possibilità di scelta tra manuale e timer.
- Le impostazioni vengono Salvate e rimangono in memoria anche in assenza di energia elettrica.
F: Nel momento in cui I quattro numero smettono di lampeggiare, la stufa è stata programmata secondo i dati impostati.
PROGRAMMAZIONE DEL WEEKLY TIMER

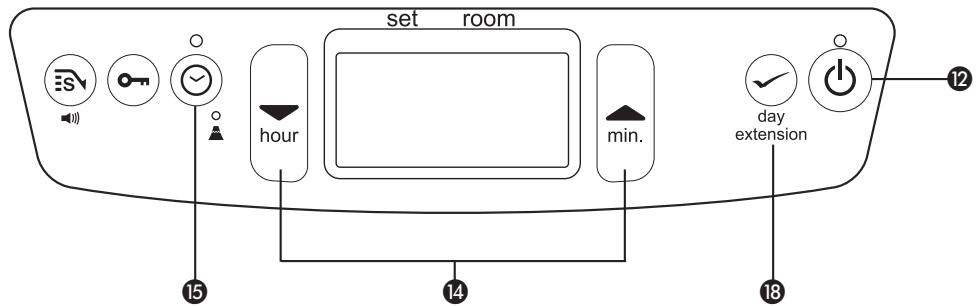

Spagnere la stufa. Premere il pulsante Timer. Per impostare il timer ⑤, occorre regolare dapprima l'ora esatta e il giorno esatto. Scegliere il giorno desiderato per la programmazione, premendo ④. Premere ▲ per augmentare il valore impostato di una unità alla volta. Premere▼ per diminuzione il valore impostato di una unità alla volta.
Premere extension/day/set 18 per impostare il giorno desiderato. Il display在哪:
Con I pulsanti e 14 è possibile selezionare i programmi P1, P2 e P3. Si può inoltre scegliere l'opzione Copy (copiare le impostazioni da un giorno ad un'alto). Premere extension/day/set 18 per selezionare il programma visualizzato.
Con i pulsanti 14 è possibile selezionare l'ora in cui la stufa dovrà accendersi. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere ▼ per diminuzione il valore impostato di una unità alla volta. SeLECTIONARE l'ora premendo il pulsante extension/day/set 18.
Con i pulsanti 14 è infinite possibile selezionare i minuti in cui la stufa dovrá accendersi. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere▼ per diminuzione il valore impostato di una unità alla volta. Selezionale i minuti premendo il pulsante extension/day/set 18.
Con i pulsanti 14 è possibile selezionare l'ora in cui la stufa dovrà spegnersi.
Premere per aumento il valore impostato di una unità alla volta. Premere per diminuzione il valore impostato di una unità alla volta.
Selezionare l'ora premendo il pulsante extension/day/set 18.
Con i pulsanti 4 è infine possibile selezionare i minuti in cui la stufa dovrà spegneri. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere▼ per diminuzione il valore impostato di una unità alla volta. Selezionare i minuti premendo il pulsante extension/day/set 18.
Le impostazioni per il programma 1 per lunedi sono programmate e il display alla SET per 3 secondi.
Dopo 3 secondi è possibile scegliere un altro giorno o terminare la programmazione premendo timer.
Premere il tasto "timer" ⑤ per uscire dal timer settimanale modalità di impostazione e ritornare al tempo e un giorno del display settimana. Timer lampada si spegne.
COPIARE LE IMPOSTAZIONI DA UN GIORNO AD UN ALTRO
Utilizzare la funzione copy, qualora fosse necessario programmare più giorni della settimana con le stesse impostazioni.
Spagnere la stufa. Premere il tasto "timer"15. Utilizzare i pulsanti o 14 sino a quando il giorno della sua origine viene visualizzato nel display.
Premere extension/day/set 13 per selezionare.
ll display mantra:
Utilizzare i pulsanti o 14 per scegliere copiare. Premere extension/ day/set 18 per selezionare la funzione copy.
Utilizzare i pulsanti e 14 per selezionare il giorno su cui devono essere copiate le impostazioni. Premere extension/day/set 13 per scegliere il giorno selezionato.
Le impostazioni per il programma per martedi sono programmate e il display alla SET per 3 secondi.
Dopo 3 secondi è possibile scegliere un altre giornato da copiare o terminare la programmazione premendo timer.
PROGRAMMARE IL WEEKLY TIMER
Accendere la stufa premendo il pulsante POWER 12. E subito dopo il pulsante del TIMER 15. La spia luminosa TIMER ed il display iniziano a lampeggiare. Il riscaldatore si spegne. Le spie On/Off sul display molto la modalità dell'apparecchio.
Quando la stufa viene spenta tramite il timer, la spia Off compare sul display e viene molto但她 l'ora attuale.
Quando la stufa viene accesa tramite il timer, la spia On compare sul display e vengono sostrate la temperatura impostata e la temperatura ambiente.
Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sua ventilazione sufficiente.
Accendere sempre la stufa con l'ausilio del pulsante ① ⑫. Non usare mai fiammiferi o accendini.
Per accendere la stufa,asta premere il pulsante 12,la spia di accensione comincia a lampeggiare,per indicare che I'accensione e in corso.Occorre attendere quale minuto. Una volta accesa la stufa,la spia di accensione rimane rossa.Sul display 1 appaioni due ciferre.Dalla spia luminosa che si trovato a lato si cui vuvedere che i numero si riferiscono alla temperature (fig.G).Sotto ROOM viene indica la temperature attuale,mente sotto SET si legge la temperature regolata. Quest'ultimo value più essere modificato con I'ausilio degli appositi pulsanti (cfr. capitolo F). Prima di accendere la stufa controllare se nel serbatoio estrabile vi è una quantità sufficiente di combustibile.
G: A sinistra la temperatura desiderata, a destra la temperatura misurata.
F REGOLAZIONE DELLA TEMPERATURA DESIDERATA
La temperatura regolata può essere modificata solamente se la stufa è accesa, facendo uso degli apposti pulsanti 14. Premere daprima uno dei pulsanti per attivare la funzione (il symbolo °C iniziano a lampeggiare). In seguito, si può augmentare la temperatura desiderata premendo il pulsante destro (▲min.), oppure diminuirla premendo il pulsante sinistro (▼hour). Dopoe circa 10 secondi la spia luminosa smette di lampeggiare e la regolazione è complete (fig. G). La temperature può essere regolata su un valore minimo di 6^ ed un valore massimo di 28^ . Dopoe circa 10 secondi il symbolo °C smettono di lampeggiareindicando che la stufa è stata programmata.
GPER SPEGNERE LA STUFA
Per spagnere la stufa si può procedere in due modi:
1 Premere il pulsante ① ⑫. Il display passa alla su CLOCK ed entro un minuto la fiamma si spegne.
2 Quando si vuole spegnere la stufa e riaccenderla in seguito con il timer, premere il pulsante TIMER 15. In quello modo, non solo la stufa si spegne, ma viene attivata, nel contempo, la funzione del timer.
Il display ① non indica solamente l'ora e la temperatura (regolate) (cfr. capitolo C, D ed F), ma comunicaanche eventuali errorsi. Il codice sul display indica il guasto:
In caso di quasto sul
display viene indicator
problema.
E - O La temperatura interna alla stufa è troppo alta.
F - Tensione di rete interrotta.
E - / Termostato guasto.
F - / Bruciatore-termostato guasto.
E - E Problemi di accensione.
E-23 Riaccendere immediatamente il riscaldamento quando si spegne.
E-5 Sicurezza antiribaltamento.
E- E Combustione cattiva.
E- 7 Temperatura del locale superiore ai 32^
E - B Motore della ventola guasto.
E - B1 Frequenza anomala.
E- Filtro dell'aria sporco, o
Pompa del combustible sporca.
65 H- La stufa è rimasta accesa ininterrottamente per un periodo di 65 ore e si è spenta automaticamente.
--: --+ Combustibile esaurito.
--: --+ Insufficiente ventilazione.
AZIONE
Far raffreddare e riaccenedere la stufa.
Accendere nuovamente la stufa.
Contattare il rivenditore.
Contattare il rivenditore.
Contattare il rivenditore.
Attendere ca. 30 sec. e riaccenderlo dopo aver reinserito la spina.
Accendere nuovamente la stufa.
Contattare il rivenditore.
Se necessario, accendere
nuovamente la stufa.
Contattare il rivenditore.
Inserire nuovamente la spina nella presa.
Contattare il rivenditore.
Pulire i filtri.
Contattare il rivenditore.
Riaccendere la stufa.
Riempire il serbatoio estrabile.
Migliorare la ventilazione.
Rivolgersi sempre al concessionario in caso di una qualiasi anomalia segnalata in precedenza, e /o se un erre continue a ripetersi ancche dopo aver fatto ricorso ai precedenti rimedi.
DISATTIVAZIONE AUTOMATICA
Questa stufa è dotata di un sistema di sicurezza che la fa specnere automaticamente dopo 65 ore di funzionamento ininterrotto. Ecco ciò che apparirà sul display: 55 Hr. Se lo si desidera è possibile riaccendere la stufa premendo il pulsante (vedi capitolo E).
SISTEMA DI PULIZIA AUTOMATICA
Nel caso in cui la stufa rimanga accesa ininterrottamente per due ore alla massima intensità, si innescherà automaticamente la procedura di autoripulitura del bruciatore che verrà contemporaneamente segnalata sul display a partire dal codice CL-05 fino a CL-04. Questa procedura durerà 5 minuti, durante i quali la stufa funzionera alla sua minima intensità. Quando il bruciatore sare ripulito, la stufa ritornerà automaticamente alla posizione iniziale di massima intensità.
DISPOSITIVO DI SICUREZZA
Il disposativo di sicurezza serve a prevenir che un bambino modifici involontariamente le regolazioni della stufa. Mention è accesa, la stufa può solamente venire spenta. Quando la stufa è più spenta, il disposativo di sicurezza previene che venga accesa involontariamente. Per attivare il disposativo di sicurezza tenere premuto l'apposto
pulsante 13 per più di 3 secondi. La spia KEY-LOCK 0 appara sul display informativo (fig. I) per indicate che è attiva la funzione sicurezza per i bambini. Per disattivare il disposativo tenere premuto sulla volta il pulsante KEY-LOCK 13 per più di 3 secondi.
J USO CORRETTO DELLA FUNZIONE 'SAVE'
Con la funzione 'SAVE' si può stabilire un valore massimo della temperatura. Se la funzione è attivata, la stufa si spegne automaticamente quando la temperatura della camera supera di 3^ la temperature regolata. In seguito, quando la temperatura della camera torna al valore impostato, la stufa si riaccende automaticamente. Per attivare la regolazione 'SAVE' premere l'apposto pulsante 16. La spia luminosa di controllo SAVE si accende (fig. J). Premendo alla sua volta il pulsante 'SAVE', si disattiva di nuovo la funzione.
Per mantenere più o meno costante la temperature regolata,anche sulla funzione 'SAVE',la stufa modifica la propria capacité di riscaldamento.'SAVE' è una modalità che permette di risparmiare combustibile e che cui essere usata quando il locale è vuoto o per impedire che una stanza geli.
K LA SPIA 'FUEL'
Quando appeare la segnalazione "FUEL', significa che il carburante è quasi esaurito e che la stufa ha un'autonomia di soli 10 minuti. Dal display informativo potete osservare il trascorrere de tempo che alla rime (vedi fig. K). Esistono due opzioni;
- Rimuovere il serbatoio del combustibile e riempirlo fuori alla stanza (cfr. capitolo B).
- Premendo in quello momento il pulsante "extension" 18, andrete a prolungare il tempo di combustione della stufa fino ad un massimo di 60 minuti.
La stufa inserisce automaticamente il processo di combustione minima, segnalandone visipamente lo scorrere sul display con una numerozza regressiva che va da 60 a 10. Successivement, agli due minuti avvertirete un segnale acustico che indichera la necessità di riempire il serbatoio estrabile. Se il serbatoio noniene riempito, la stufa si spegne automaticamente. Anche in questo caso si ode un segnale di averporto. L'indicatore del carburante si illumina ad intermittenza, nelle sul display appara il symbolo a quattro tratti (一 : 一) . Per fermarle,asta premere una volta il pulsante
Se il combustibile nella stufa è completeness esaurito, dopo aver riempito il serbatoio estrabile, occorre attendere quale minuto, prima che la stufa sia nuovamente pronta per l'uso.
I: Quando la spia o si illumina sul display informativo, significa che è attiva la funzione di sicurezza per i bambini.
J: Se la spia luminosa SAVE si accende, la stufa si accende e si spegne automaticamente, per rimanere entro una determinata temperatura.
K: Quando appeare la spia FUEL, verrano mostrati sul display informativo i minuti di funzionamento che alla stufa in base alla quantità di combustibile rimasta nel serbatoio.
LA SPIA 'VENT'
Quando la spia VENT inizia a lampeggiare, significica che la stanza non è sufficientemente areata (fig. L). La stufa si spegnerà automaticamente. Se dopo aveere areato l'ambiente, la stufa continua ad lampeggiare VENT, è necessario contattare il rivenditore.
M MANUTENZIONE
Prima di procedere alla manutenzione, occorre spegnere la stufa e farla raffreddare. In seguito staccare la spina dalla presa. La stufa richiede una manutenzione minima. Tuttavia, agli settimana occorre pulire ilhetto del ventilatore ⑧ con un aspirapolvere; inoltre occorre pulire la griglia ② con un panno.
Controllare periodicamenteanche il filtrodel combustibile:
1 Togliere il serbatoio estrabile ⑥ alla stufa ed estrarre il filtro del combustibile (fig. M). Il filtro può gocciolare; tenere un panno a portata di mano.
2 Capovolgere ilhetto e picchiettarlo su una superficie rigida per togliere completeness lo sporco. (Non pulirlo mai con acqua!)
3 Installare nuovamente il filtro del carburante nella stufa.
Si consiglia di rimuovere per tempo polvere e macchie con un panno umido, altrimenti possono formarsi macchie difficili da rimuovere.
Non smontare i componenti della stufa. In caso di riparazione, contattare sempre il rivenditore. Se il cavo dell'elettricità è danneggiato, deve essere sostituito con un cavo di tipo H05 VV-F solamente da un elettricista autorizzato.
N IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)
Il combustibile rimasto non più essere usato. Bruciarlo completamente. Se ne rimane, non gettarlo via, ma smaltirlo conformmente alle direttive locali vigenti per i rifiuti chimici. In agli caso cominciare la nuova stagione fredda con combustibile nuovo. Quando si riaccende la stufa seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).
OTRASPORTO
Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:
1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑥ alla stufa e rimuovere il filtro del combustibile (cfr. capitolo M, fig. M). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrto ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrlo (fig. N) e premerlo bene. Il tappo di spostamento serve a prevenire nei limiti del possibile perdite di olio dalla stufa durante il trasporto.
4 Trasportare la stufa sempre in posizione eretta.
5 Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtrlo del combustibile ed insere successivamente la pompa nel serbatoio fisso vuoto.Seguire la stessa procedura qualora nel serbatoio del combustibile vi sua acqua.
L: La spia VENT lampeggiante significa che è necessario aerare maggiormente l'ambiente.
| Accensione | elettrica | Dimensioni con (mm) | larghezza | 376 |
| Combustibile | petrolio | (con piastra inferiore) | profondità | 296 |
| Capacità (kW) mas. | 3,20 | | altezza | 428 |
| Capacità (kW) min. | 0,80 | Accessori | Pompa a sifone per il carburante | |
| Spazio adatto (m3)** | 48-120 | | Tappo per il trasporto | |
| Consumo di combustibile (l/ora)* | 0,333 | Tensione di rete | | 230 V |
| | | | -- AC / 50 Hz |
| Consumo di combustibile (g/ora)* | 267 | Consumo: | | |
| Durata del combustibile per serbatoio (ora)* | 16,2 | - accensione elettrica | | 320 W |
| Volume serbatoio estraibile (litri) | 5,4 | - continuo | | 13 W |
| Peso (kg) | 8,0 | Amperaggio fusabile | | 250V, 5A |
- Con regolazione al massimo ** I valori riportati sono indicativi
Q CONDITIONI DELLA GARANZIA
La stufa ha una garanzia di 48 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:
1 La Toyotomi Europe Sales B.V. rifiuta eslicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come lo tappetino di combustione, qualiasi tipo di guarnizione e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanziaiene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comporta sono sempre a carico dell'acquirente.
Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.
- Le sostanje leggermente infiammabili possono portare ad una combustione non controllabile, es consequentemente alla formazione di fiamme pericolose. In tal caso, non cercare mai di spostare la stufa, ma spegnerla immediatamente. In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.
R SCHEDA PRODOTTO
| (a) Nome / Marchio del fornitore | TOYOTOMI Europe Sales B.V. |
| (b) Modello | LC-32 |
| (c) Classe di efficienza energetica | A |
| (d) Potenza termica diretta | 3.2kW |
| (e) La potenza termica indiretta | N/A |
| (f) Indice di efficienza energetica | 96.0% |
| (g) Efficienza utile | 100% |
| (h) Eventuali precauzioni | Per istruzioni di installazione e manu-
tenzione vi preghiamo di fare riferi-
mento al manuale prodotto. |
COMPONENTI PRINCIPALI
Piastra anteriore
2 Griglia
Piastra inferiore
Coperchio serbatoio estrabile
Pannello di controllo
6 Serbatoio estrabibile
7 Indicatore del combustibile nel serbatoio estrabile
3 Filtro del ventilatore
9 Termostato
Spina + cavo
1 Display delle informazioni
12 Tasto
Dispositivo di sicurezza
14 Tasti di regolazione (ora e temperatura)
15 Timer
16 Tasto SAVE
17 Manico
18 Prolunga/day/set (weekly timer)
Spia del timer
Pulsante impostazione altitudine
In caso avesto bisogno di ulteri informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro site www.toyotomi.eu o contattare la nostra assistenza (il cui numero di Telefono é indicato nel loro site www.toyotomi.eu)
