MANUALE UTENTE LC-140 ZIBRO
1 Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
2 NON spostare la stufa se questa è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 NON usare la stufa in locali polverosi. Non siavrà una combustione ottimale. NON usare queste stufa nelle vicinanze, di un bagno, di una doccia o di una piscina.
5 Spagnere la stufa prima di uscire o prima di andare a fatto. Se si rimane assenti per un lungo periodo di tempo (ad es. per vacanze), staccareanche la spina alla presa.
6 Conservare e trasportare il combustibile nei contentitori e nelle latte apposite.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non coprire l'apparecchio onde evitare rischi d'incendio.
10 Assicurarsi SEMPRE che la ventilazione sia sufficiente.
11 Non posizionale il dispositivo di riscaldamento immediatamente fatto ad una presa di corrente.
12 Tenere fuori dalla portata dei bambini di età inferiore ai 3 anni, se non continuamente sulla supervisione adulta. I bambini di età compresa tra i 3 e gli 8 anni possono solo accendere o specnere il dispositivo a condizione che questo sia stato posizionato o installato nella posizione in cui dovrà rimanere una volta in funzione e a condizione che siano supervisionati o struiti in merito all'utilizzo sicuro del dispositivo e che comprendano i rischi connessi. I bambini di età compresa tra i 3 e gli 8 anni non potranno collegare, regolare e pulire il dispositivo o eseguirne la manutenzione.
ATTENZIONE - Alcuni componenti di questo prodotto possono divertare molto caldi e causare scottature. è necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.
13 I bambini non dovrebbero giocare col disposativo.
14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini sulla supervisione.
14 DICAS PARA UTILIZACAO SEGURA

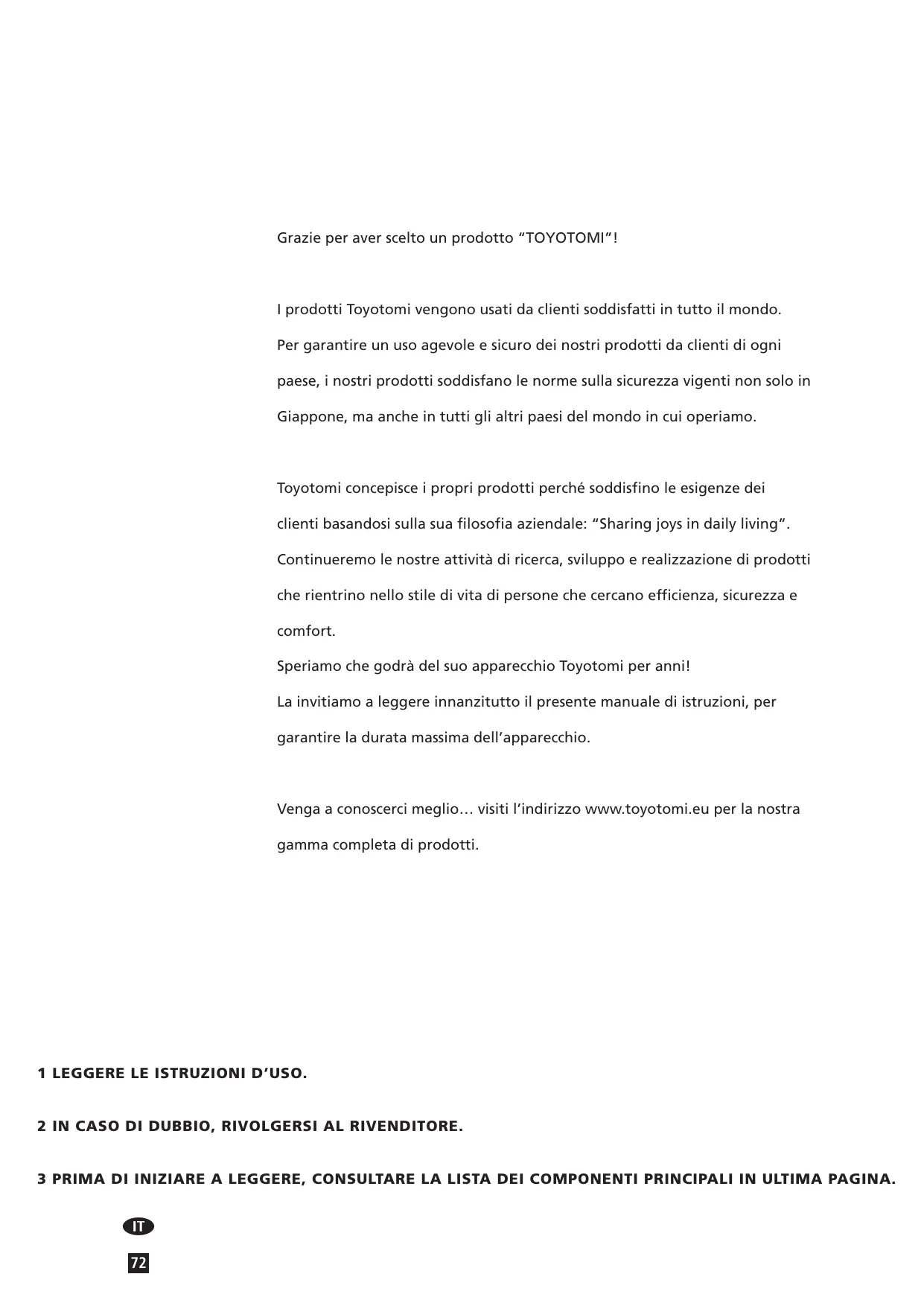

Grazie per aver scelto un prodotto "TOYOTOMI"!
I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di ogni paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, maanche in tutti gli altri paesi del mondo in cui operiamo.
Toyotomi concepiisce i propri prodotti perché soddisfino le esigenze dei clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living". Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti che rientrino nelle stile di vita di persona che cercano efficienza, sicurezza e comfort.
Speriamo che godrà del suo apparecchio Toyotomi per anni! La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per garantire la durata massima dell'apparecchio.
Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra gamma completa di prodotti.
1 LEGGERE LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

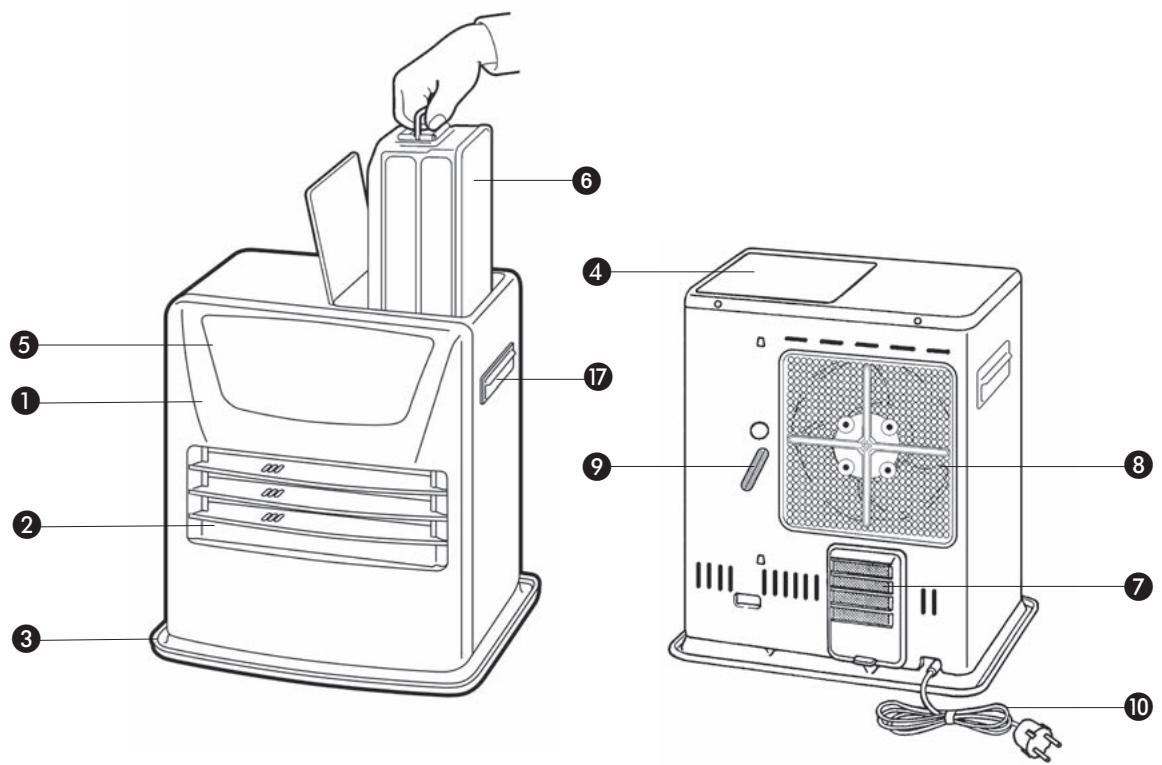

3 PRIMA DI INIZIARE A LEGGERE, CONSULTARE LA LISTA DEI COMPONENTI PRINCIPALI IN ULTIMA PAGINA.
OSSERVAZIONI SULL'USO GENERALE
Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso
1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile (cfr. capitolo B, fig. C).
3 Inserire la spina nella presa.
4 Accendere la stufa con il pulsante (cfr. capitolo F).
5 Se necessario, modificare la temperatura desiderata con gli apposti pulsanti (cfr. capitolo G).
6 Specnere la stufa premendo il tasting ⑫.
- Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
- Assicurarsi sempre che il serbatoio venga accuramente richiuso dopo il rabbocco effettuato a distance di sicurezza da agli fonte di calore o fiamme libero (cfr. capitolo B).
- La prima volta, durante la combustione, la stufaavra what quel particolare odore di 'nuovo'.
- Stoccare tutti i contentitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esporto alla luce.
- Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
- Usare solo combustibile liquido per stufe portatili di alta qualità e alla acqua, in conformità con le direttive locali (TOYOTOMI combustibile).
- Se si passa ad un'altramarca o tipo di combustibile,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile.
OSSERVAZIONI GENERALI
VENTILARE SEMPRE SUFFICIENTE
Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.
Per un riscaldamento confortevole e sicuro, assicurarsi che nell'ambiente ci sono sufficiente ventilazione.
NOTA: Per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tener una finestra o una porta leggermente aperta.
Per agli modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, alla che sia necessaria una ventilazione supplementare (cfr. capitolo Q). Se lo spazio è più piccolo di quello indicato, occorre sempre après leggermente una finestra o una porta (2,5 cm). E importante che in tutti gli ambienti in cui si usa la stufa vi sera una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambe le aperture devono avera una sezione Diagonale minima di 50 cm².)
Consigliamo di eseguire queste operazionianche in una stanza altamente isolata o priva di correnti d'aria e/o che si trovava ad una certa altitudine. Non usare la stufa portatile in cantine o altri spazi sotterranei.
Non sono amesse modifiche alsystema di sicurezza, in quanto tali interventi inficiano la garanzia. In caso di dubbi rivolgersi al concessionario di zona.
SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare escludamente con combustibile indicatoro per apparecchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'25-06-2010 e 18-07-2002. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un appearecchio di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.
SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di pa-raffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.
L'utilizzatore deve atteneri alle seguenti prescrizioni per un uso appropriato dell'apparecchio:
NON
- utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo.
-utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la schedale delle caratteristiche per le dimensioni minime dell'ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1900 metri.
- modificare i dispositivi di sicurezza della stufa.
L'impiego di quello tipo di riscaldamento in luoghi pubblici è regolamentiato e richiede apposti permessi. Informarsi in precedenza sulle relative formalità.
IL COMBUSTIBLE GIUSTO
La stufa portatile è stata progettata per l'uso di un combustibile liquido per stufe portatili di alta qualità, puro senza acqua che assicurà una combustione pulita ed ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare i seguenti problemi:
- maggiore rischio di guasti
combustione insufficiente
durata limitata della stufa
- fumo e/o odore cattivo
- accumulo sulla griglia o sul rivestimento.
Il combustibile giusto è quando essenziale per un uso sicuro, efficente e confortevole della stufa.
Non sono coperti alla garanzia i danneggiamenti e/o difetti di funzionamento dell'apparecchio causati dall'utilizzo di un combustibile non idoneo.
Consultare sempre il site www.toyotomi.eu per la scelta del combustibile adatto alla stufa.
Solo con il combustibile giusto si è certi di un uso sicuro, efficiente e confortevole della stufa.
Questo tappodistrasporto s trova nellascatola. Serve pertrasportare la stufasenza problemi aftero I'uso.Conservare concura!
ISTRUZIONI D'USO
A INSTALLAZIONE DELLA STUFA
1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:
- una pompa a sifone per il combustibile
- un tappo di trasporto
- le istruzioni d'uso
Conservare la scatola ed il materiale d'imballaggio (fig. A) per
I'immagazzinaggio e/o il trasporto.
2 Apriere il coperchio del serbatoio estrabile 4 e togliere il pezzo di cartone.
3 Riempire il serbatoio estrabile come indicato nel capitolo B.
4 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sua in posizione perfettamente orizzontale. Non cercare di correg gere la posizione mettendo molto la stufa libri o altri materiale.
5 Inserire la spina 10 nella presa (da 230 Volt - AC/50 Hz) e regolare il tempo corretto con gli apposti pulsanti di regolazione 14 (cfr. capitolo C).
6 Adesso la stufa è pronta per l'uso.
IMPOSTAZIONE ALTITUDINE
1 Se il dispositivo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 800 e i 1300 m, usare la modalità altitudine 1. Premere il pulsante di altitudine con l'astina sottile e collegare contemporaneamente la presa. Sul display comparirà "/".
2 Se il dispositivo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 1300 e i 1900 m, usare la modalità altitudine 2. Dop o aver impostato la modalità altitudine 1, premere il pulsante altitudine con l'asticella e collegare di nuovo contemporaneamente la presa. Sul display comparirà "2".
3 Disattivare la modalità altitudine premendo il pulsante di altitudine 20 e collegando contemporaneamente la presa, dopo aver impostato la modalità altitudine 2. Sul display comparirà "U" e "A" scomparirà.
NOTA: Whenever e is impostata la modalità altitudine 1, il segnale di altitudine "▲" sera accesso sul display. Whenever la modalità e is impostata la modalità altitudine 2, il segnale di altitudine "▲" lampeggerà.
NOTA: In caso di interruzione dell'alimentazione o scollegamento del dispositivo di riscaldamento, l'impostazione di altitudine rimarra impostata.
Non usare la stufa ad un'altezza superiore a 1900 m sul livello del mare.
REGOLAZIONE INTENSITA' SONORA
Su questo dispossessione è possibile impostare il volume dei suoni. L'impostazione iniziale sare sa su livello Alto.
1 Premere il pulsante SALVA 16 e tenere premuto per più di 3 secondi. In quello modo il volume passera da Alto a Basso.
2 Premere il pulsante SALVA e tenere premuto di nuovo per più di 3 secondi. In quello modo il volume passera da Basso a Alto.
NOTA: Il livello di volume più solo essere Alto o Basso, ma i suoni di allarme del dispositivo sono sempre impostati su Alto.
NOTA: Quando il disposativo di riscaldamento è stato scollegato in caso di interruzione dell'alimentazione, il volume tornerà sulla sua impostazione iniziale, ecisione su Alto.
B RIFORNIMENTO DEL COMBUSTIBLE
Non riempire il serbatoio estraibile nell'ospazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriscire). Compiere le seguenti operazioni:
1 Assicurarsi che la stufa sua spenta.

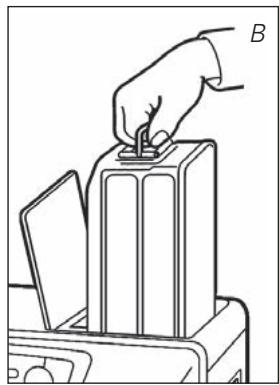

2 Apriere il coperchio ed estrarre il serbatoio alla stufa (fig. B). Appoggiare il serbatoio (tatto in alto, maniglia sul pavimento) e svitare il tatto (fig. C). NOTE: Il serbatoio può gocciolare leggermente.

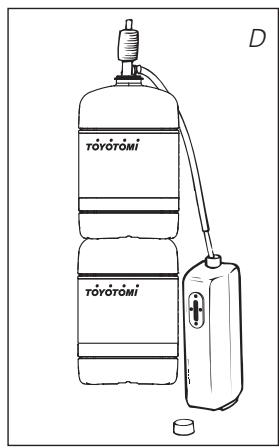

3 Riempire il serbatoio amovibile usando una pompa per combustibile (fare riferimento alle istruzioni uso della pompa). Assicurarsi che esta si più in alto rispetto al serbatoio estraibile (fig. D). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile.
4 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile (fig. E).Se quello è piano, interrompere il rifornimento. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
5 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molto attenzione. Avvitare con cura il tappo sul serbatoio. Ascugare eventuali traccce di combustibile.
6 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.
C REGOLAZIONE DELL'OROLOGIO
Si può regolare l'ora esatta e il giorno solo se la spina éinerita nella presa e la stufa èspenta. Per regolare l'ora si usano i pulsanti di regolazione 14 e per regolazione il giorno si usano i pulsanti di extension/day/set (weekly timer) 18. Dapprima premere uno dei tre pulsanti per attivare la funzione (il display aizzato cître inizia a lampeggiare). In seguito regolare l'ra con il pulsante (▼hour), i minuti con il pulsante (▲min.) ed i giorni con il pulsante extension/day/set 18.
Premendo una volta sola, si aumento gradualmente il valore. Se siiene premuto il pulsante, il valore continua ad augmentare, fino a che il pulsante non viene rilasciato. Dopo circa 10 secondi la quattro numero smette di lampeggiare e la regolazione ècompleta (fig. F). 5 Minuti dopo che la stufa estata spenta, scompare l'informatione che era sul display e la stufa rimane in "stand-by". Premendo un pulsante qualsiasi, appeare di nuovo l'informatione sul display.
Se la stufa rimane perché per più di 30 minuti, occorre regolare di nuovo l'ora e il giorno.
F: Nel momento in cui I quattro numero smettono di lampeggiare, la stufa è stata programmata secondo i dati impostati.
D WEEKLY TIMER
Di seguito un esempio di programmazione del weekly timer:
| Lunedi | Martedi | Mercoledi | Giovedi | Venerdi | Sabato | Domenica |
| P1 ON | 6:30 | 6:30 | 6:30 | 6:30 | 6:30 | 10:00 | 9:00 |
| P1 OFF | 8:45 | 8:45 | 8:45 | 8:45 | 8:45 | 23:00 | 23:00 |
| P2 ON | 12:00 | 15:00 | 18:00 | 12:00 | 12:00 | | |
| P2 OFF | 14:00 | 23:00 | 23:00 | 14:00 | 14:00 | | |
| P3 ON | 18:00 | | | 18:00 | 18:00 | | |
| P3 OFF | 23:00 | | | 23:00 | 23:00 | | |
- Massimo: 3 programmazioni al giorno.
- Ogni giorno della settimana può essere programmatico separatamente.
- Intervallo minimo di commutazione: 1 ora.
- Intervallo minimo di operatività: 1 ora.
- Possibilità di scelta tra manuale e timer.
- Le impostazioni vengono Salvate e rimangono in memoria anche in assenza di energia elettrica.

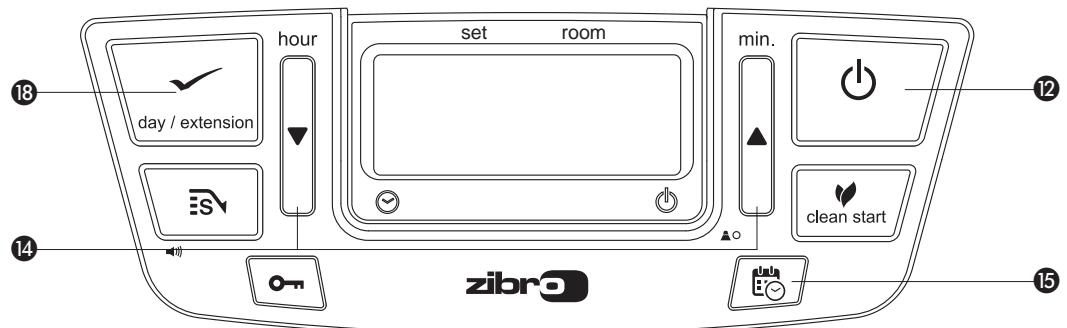

PROGRAMMAZIONE DEL WEEKLY TIMER
Spagnere la stufa. Premere il pulsante Timer. Per impostare il timer 15, occorre regolare dapprima l'ora esatta e il giorno esatto. Scegliere il giorno desiderato per la programmazione, premendo 14. Premere per augmentare il valore impostato di una unità alla volta. Premere per diminuzione il valore impostato di una unità alla volta.
Premere extension/day/set 18 per impostare il giorno desiderato. Il display在哪:
Con I pulsanti e 14 è possibile selezionare i programmi P1, P2 e P3. Si più inoltre scegliere l'opzione Copy (copiare le impostazioni da un giorno ad un altro). Premere extension/day/set 18 per selezionare il programma visualizzato.
Con i pulsanti 14 è possibile selezionare l'ora in cui la stufa dovrà accendersi. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere▼ per diminuzione il valore impostato di una unità alla volta. Selezionare l'ora premendo il pulsante extension/day/set 18.
Con i pulsanti 14 è infine possibile selezionare i minuti in cui la stufa dovrà accendersi. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere▼ per diminuzione il valora impostato di una unità alla volta. SeLECTIONARE i minuti premendo il pulsante extension/day/set 18.
Con i pulsanti 14 è possibile selezionare l'ora in cui la stufa dovrà spegnersi.
Premere per augmentare il valore impostato di una unità alla volta. Premere per diminuzione il valore impostato di una unità alla volta.
Selezionare I'ora premendo il pulsante extension/day/set 18.
Con i pulsanti 4 è infine possibile selezionare i minuti in cui la stufa dovrà spegnersi. Premere ▲ per augmentare il valore impostato di una unità alla volta. Premere▼ per diminuzione il valora impostato di una unità alla volta. Selezionare i minuti premendo il pulsante extension/day/set 18.
Le impostazioni per il programma 1 per lunedi sono programmate e il display alla SET per 3 secondi.
Dopo 3 secondi è possibile scegliere un altro giorno o terminare la programmazione premendo timer.
Premere il tastingo "timer" ⑤ per uscire dal timer settimanale modalità di impostazione e ritornare al tempo e un giorno del display settimana. Timer lampada si spegne.
COPIARE LE IMPOSTAZIONI DA UN GIORNO AD UN ALTRO
Utilizzare la funzione copy, qualora fosse necessario programmare più giorni della settimana con le stesse impostazioni.
Spagnere la stufa. Premere il tasto "timer" ⑤. Utilizzare i pulsanti ▲ o▼ ⑭ fino a quando il giorno della sua origine viene visualizzato nel display.
Premere extension/day/set 18 per selezionare. Il display在哪:
Utilizzare i pulsanti o 14 per scegliere copiare. Premere extension/ day/set 18 per selezionare la funzione copy.
Utilizzato i pulsanti e 14 per selezionare il giorno su cui devono essere copiate le impostazioni. Premere extension/day/set 18 per scegliere il giorno selezionato.
Le impostazioni per il programma per martedi sono programmate e il display alla SET per 3 secondi.
Dopo 3 secondi è possibile scegliere un altro giorno da copiare o terminare la programmazione premendo timer.
PROGRAMMARE IL WEEKLY TIMER
Accendere la stufa premendo il pulsante POWER 12. E subito dopo il pulsante del TIMER 15. La spia luminosa TIMER ed il display iniziano a lampeggiare. Il riscaldatore si spegne. Le spie On/Off sul display molto la modalità dell'apparecchio.
Quando la stufa viene spentatramite il timer,la spia Off compare sul display e viene molto restrata l'ora attuale.
Quando la stufa viene accesa tramite il timer, la spia On compare sul display e vengono sovrate la temperatura impostata e la temperatura ambiente.
E CLEAN START
Questa funzione aiuta a ridurre sensibilmente l'odore emesso alla stufa durante l'accensione, per quello motivo la stufa impiegherà da 1 a 2 minuti in piu rispetto all'accensione standard.
Premendo il pulsante clean start 21 ); ), l'indicatore si illumina confermando che la modalità CLEAN START è attivata.
Premendo nuovamente il pulsante la modalità CLEAN STARTverrà disattivata e la stufa ritornerà alla modalità accensione standard.
Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione sufficiente.
Accendere sempre la stufa con l'ausilio del pulsante ①. Non usare mai fiammiferi o ascendini.
Per accendere la stufa,asta premere il pulsante 12,la spia di accensione comincia a lampeggiare,per indicare che I'accensione è in corso.Occorre attendere quale minuto. Una volta accesa la stufa,la spia di accensione rimane rossa.Sul display ① appaiono due cifre.Dalla spia luminosa che si trovato lato si cui vu dedere che i numeroi si riferiscono alla temperature (fig.G).Sotto ROOM viene indica la temperature attuale,mente sotto SET si legge la temperature regolata. Quest'ultimo vale più essere modificato con I'ausilio degli appositi pulsanti (cfr. capitolo G). Prima di accendere la stufa controllare se nel serbatoio estraibile vi è una quantità sufficiente di combustibile.
G REGOLAZIONE DELLA TEMPERATURA DESIDERATA
La temperatura regolata può essere modificata solamente se la stufa è accesa, facendo uso degli apposti pulsanti 14. Premere daprima uno dei pulsanti per attivare la funzione (il symbolo °C inizio a lampeggiare). In seguito, si può aumento la temperature desiderata premendo il pulsante destro (▲min.), oppure diminuirla premendo il pulsante sinistro (▼hour). Dopoe circa 10 secondi la spia luminosa smette di lampeggiare e la regolazione è completinga (fig. G). La temperature può essere regolata su un valore minimo di 6^ ed un valore massimo di 28^ . Dopoe circa 10 secondi il symbolo °C smettono di lampeggiareindicando che la stufa è stata programmata.
HPER SPEGNERE LA STUFA
Per spagnere la stufa si può procedere in due modi:
1 Premere il pulsante 山 12. Il display passa alla su CLOCK ed entro un minuto la fiamma si spegne.
2 Quando si vuole spegnere la stufa e riaccenderla in seguito con il timer, premere il pulsante TIMER 15. In quello modo, non solo la stufa si spegne, ma viene attivata, nel contempo, la funzione del timer.
G: A sinistra la temperatura desiderata, a destra la temperatura misurata.
Il display non indica solamente l'ora e la temperatura (regolate) (cfr. capitolo C, D ed G), ma comunicaanche eventuali errorsi. Il codice sul display indica il guasto:
E - O La temperatura interna alla stufa è troppo alta.
F - Tensione di rete interrotta.
E - I Termostato guasto.
F- I Bruciatore-termostato guasto.
E - E' Problemi di accensione.
E - 23 Riaccendere immediatamente il riscaldamento quando si spegne.
±b - ±b Sicurezza antiribaltamento.
- Combustione cattiva.
E-7 Temperatura del locale superiore ai 32^
±bE - ±bB Motore della ventola guasto.
E - B1 Frequenza anomala.
E - 9 Filtro dell'aria sporco, o
Pompa del combustible sporca.
59 H- La stufa è rimasta accesa ininterrottamente per un periodo di 69 ore e si è spenta automaticamente.
--: --+ Combustibile esaurito.
--: --+ Insuffiente ventilazione.
AZIONE
Far raffreddare e riaccenedere la stufa.
Accendere nuovamente la stufa.
Contattare il rivenditore.
Contattare il rivenditore.
Contattare il rivenditore.
Attendere ca. 30 sec. e riaccenderlo après aver reinserito la spina.
Accendere nuovamente la stufa.
Contattare il rivenditore.
Se necessario, accendere
nuovamente la stufa.
Contattare il rivenditore.
Inserire nuovamente la spina nella presa.
Contattare il rivenditore.
Pulire i filtrri.
Contattare il rivenditore.
Riaccendere la stufa.
Riempire il serbatoio estrabile.
Migliorare la ventilazione.
In caso di guasto sul display vieneindicato il problema.
Rivolgersi sempre al concessionario in caso di una qualsiasi anomalia segnalata in precedenza, e /o se un erreore continua a ripetersi ancche dopo aver fatto ricorso ai precedenti rimedi.
DISATTIVAZIONE AUTOMATICA
Questa stufa è dotata di un sistema di sicurezza che la fa spegnere automaticamente dopo 69 ore di funzionamento ininterrotto. Ecco ciò che apparirà sul display: 59 Hr. Se lo si desidera è possibile riaccendere la stufa premendo il pulsante (vedi capitolo F).
SISTEMA DI PULIZIA AUTOMATICA
Nel caso in cui la stufa rimanga accesa ininterrottamente per due ore alla massima intensità, si innescherà automaticamente la procedura di autoripulitura del bruciatore che verrà contemporaneamente segnalata sul display a partire dal codice CL:05 forn o CL:01. Questa procedura durerà 5 minuti, durante i quali la stufa funzionera alla sua minima intensità. Quando il bruciatore sare ripulito, la stufa ritornerà automaticamente alla posizione iniziale di massima intensità.
J DISPOSITIVO DI SICUREZZA
Il dispositorio di sicurezza serve a prevenir che un bambino modifici involontariamente le regolazioni della stufa. Mentre è accesa, la stufa può solamente venire spenta. Quando la stufa è più spenta, il dispositorio di sicurezza previene che venga accesa involontariamente. Per attivare il dispositorio di sicurezza tenere premuto l'apposto pulsante 13 per più di 3 secondi. La spia KEY-LOCK 0 appara sul display informativo (fig. H) perindicare che è attiva la funzione sicurezza per i bambini. Per disattivare il dispositorio tenere premuto sulla volta il pulsante KEY-LOCK 13 per più di 3 secondi.
H: Quando la spia si illumina sul display informativo, significa che è attiva la funzione di sicurezza per i bambini.
K USO CORRETTO DELL'FUNZIONE 'SAVE'
Con la funzione 'SAVE' si può stabilire un valore massimo della temperatura. Se la funzione è attivata, la stufa si spegne automaticamente quando la temperatura della camera supera di 3^ la temperatura regolata. In seguito, quando la temperatura della camera torna al valore impostato, la stufa si riaccende automaticamente. Per attivare la regolazione ' premere l'apposto pulsante 16. si accende (fig. I). Premendo più una volta il pulsante 'SAVE', si disattiva di nuovo la funzione.
I: Se la funzione 'SAVE' è attivata, la stufa si accende e si spegne automaticamente, per rimanere entro una determinata temperatura.
Per mantenere più o meno costante la temperature regolata,anche sulla funzione 'SAVE',la stufa modifica la propria capacité di riscaldamento. 'SAVE' è una modalità che permette di risparmiare combustibile e che cui essere usata quando il locale è vuoto o per impedire che una stanza geli.
LA SPIA 'FUEL'
Quando appeare la segnalazione "FUEL', significa che il carburante è quasi esaurito e che la stufa ha un'autonomia di soli 10 minuti. Dal display informativo ① potete osservare il trascorrere de tempo che alla rime (vedi fig. J). Esistono due opzioni;
- Rimuovere il serbatoio del combustibile e riempirlo fuori alla stanza (cfr. capitolo B).
- Premendo in quello momento il pulsante "extension" 13, andrete a prolungare il tempo di combustione della stufa fino ad un massimo di 90 minuti.
La stufa inserisce automaticamente il processo di combustione minima, segnalandone visivamente lo scorrere sul display con una numerazione regressiva che va da 90 a 10. Successivement, agli due minuti avvertirete un segnale acustico che indichera la necessità di riempire il serbatoio estrabile. Se il serbatoio noniene riempito, la stufa si spegne automaticamente. Anche in questo caso si ode un segnale di averporto. L'indicatore del carburante si illumina ad intermittenza, nelle sul display appare il symbolo a quattro tratti () . Per fermarle,asta premere una volta il pulsante ②
Se il combustibile nella stufa è completeness esaurito, dopo aver riempito il serbatoio estrabile, occorre attendere quale minuto, prima che la stufa sia nuovamente pronta per l'uso.
J: Quando appeare la spia FUEL, verrano mostrati sul display informativo i minuti di funzionamento che alla stufa in base alla quantità di combustibile rimasta nel serbatoio.
MLASPIA'VENT
Quando la spia VENT inizia a lampeggiare, significica che la stanza non è sufficientemente areata (fig. K). La stufa si spegnerà automaticamente. Se dopo ave areato l'ambiente, la stufa continua ad lampeggiare VENT, è necessario contattare il rivenditore.
K: La spia VENT
lampeggiante significa
che è necessario
aerare maggiormente
l'ambiente.
N MANUTENZIONE
Prima di procedere alla manutenzione, occorre spegnere la stufa e farla raffreddare. In seguito staccare la spina dalla presa. La stufa richiede una manutenzione minima. Tuttavia, agli settimana occorre pulire il filtro dell'aria ⑦ ed la griglia del riciclo dell'aria ⑧ con un aspirapolvere; inoltre occorre pulire la griglia ② con un panno. Ogni tanto togliere il cappuccio del filtro dell'aria (fig. L) e pulirlo con acqua saponata. Assicurarsi che il cappuccio sia ben asciutto, prima di installarlo nuovamente nella stufa.
Controllare periodicamenteanche il filtrodel combustibile:
1 Togliere il serbatoio estrabile ⑥ dalla stufa ed estrarre il filtro del combustibile (fig. M). Il filtro può gocciolare; tenere un panno a portata di mano.
2 Capovolgere ilhetto e picchiettarlo su una superficie rigida per togliere completeness lo sporco. (Non pulirlo mai con acqua!)
3 Installare nuovamente il filtr del carburante nella stufa.
Si consiglia di rimuovere per tempo polvere e macchie con un panno umido, altrimenti possono formarsi macchie difficili da rimuovere.
Non smontare i componenti della stufa. In caso di riparazione, contattare sempre il rivenditore. Se il cavo dell'elettricità è danneggiato, deve essere sostituito con un cavo di tipo H05 VV-F solamente da un elettricista autorizzato.
O IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)
Il combustibile rimasto non più essere usato. Bruciarlo completamente. Se ne rimane, non gettarlo via, ma smaltirlo conformmente alle direttive locali vigenti per i rifiuti chimici. In agli caso cominciare la nuova stagione fredda con combustibile nuovo. Quando si riaccende la stufa seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).
TRASPORTO
Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:
1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑥ nella stufa e rimuovere il filtro del combustibile (cfr. capitolo N, fig. M). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrlo (fig. N) e premerlo bene. Il tappo di spostamento serve a prevenire nei limiti del possibile perdite di olio dalla stufa durante il trasporto.
4 Trasportare la stufa sempre in posizione eretta.
5 Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtrlo del combustibile ed insere successivamente la pompa nel serbatoio fisso vuoto.Seguire la stessa procedura qualora nel serbatoio del combustibile vi sua acqua.
Tappoperiltrasporto
SPECIFICHE
| Accensione | elettrica | Dimensioni con (mm) | larghezza | 435 |
| Combustibile | petrolio | (con piastra inferiore) | profondità | 315 |
| Capacità (kW) mas. | 4,00 | | altezza | 437 |
| Capacità (kW) min. | 1,05 | Accessori | Pompa a sifone per il carburante | |
| Spazio adatto (m3)** | 62-170 | | Tappo per il trasporto | |
| Consumo di combustibile (l/ora)* | 0,417 | Tensione di rete | | 230 V |
| | | | -- AC / 50 HZ |
| Consumo di combustibile (g/ora)* | 333 | Consumo: | | |
| Durata del combustibile per serbatoio (ora)* | 18,2 | - accensione elettrica | | 320 W |
| Volume serbatoio estraibile (litri) | 7,6 | - continuo | | 24 W |
| Peso (kg) | 11,5 | Amperaggio fusabile | | 250V, 5A |
- Con regolazione al massimo ** I valori riportati sono indicativi
R CONDIZIONI DELLA GARANZIA
La stufa ha una garanzia di 48 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:
1 La Toyotomi Europe Sales B.V. rifiuta espllicitamente tutti gli accordi relativi a rimborso dei anni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come lo stuoino di combustione, qualsiasi tipo di guarnizione e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comporta sono sempre a carico dell'acquirente.
Per prevenir spese inutili, si consiglia daprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.
SCHEDA PRODOTTO
| (a) Nome / Marchio del fornitore | TOYOTOMI Europe Sales B.V. |
| (b) Modelo | LC-140 |
| (c) Classe di efficienza energetica | A |
| (d) Potenza termica diretta | 4.0kW |
| (e) La potenza termica indiretta | N/A |
| (f) Indice di efficienza energetica | 95.7% |
| (g) Efficienza utile | 100% |
| (h) Eventuali precauzioni | Per istruzioni di installment e manu-
tenzione vi preghiamo di fare riferi-
mento al manuale prodotto. |
COMPONENTI PRINCIPALI
Piastra anteriore
2 Griglia
Piastra inferiore
Coperchio serbatoio estraibile
Pannello di controllo
Serbatoio estraibile
Filtro dellária
3 Filtr del ventilatore
9 Termostato
Spina + cavo
1 Display delle informazioni
12 Tasto
Dispositivo di sicurezza
14 Tasti di regolazione (ora e temperatura)
15 Timer
16 Tasto SAVE
17 Manico
18 Prolunga/day/set (weekly timer)
Spia del timer
20 Pulsante impostazione altitudine
2 Tasti oClean start
In caso avesto bisogno di ulteriori informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro site www.toyotomi.eu o contattare la nostra assistenza (il cui numero di Telefono é indicato nel loro site www.toyotomi.eu)
