Brugerspørgsmål om LC-32 ZIBRO

11 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.

Stil et nyt spørgsmål om dette apparat

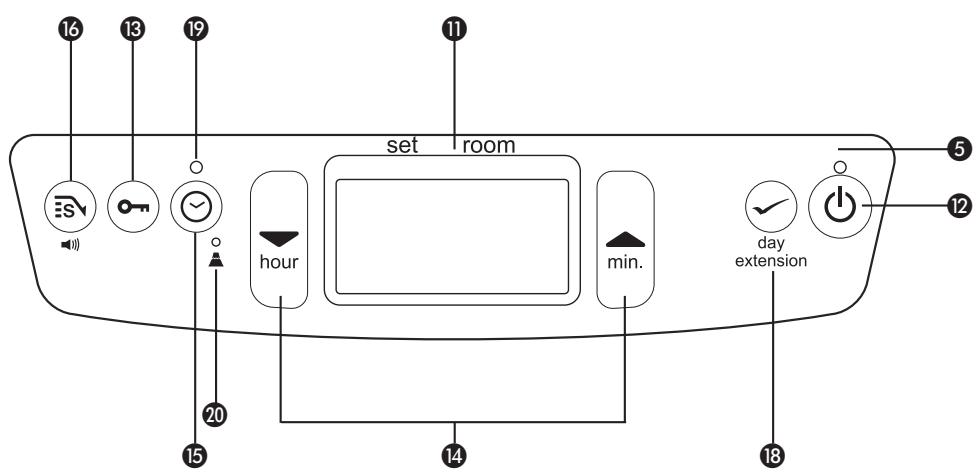

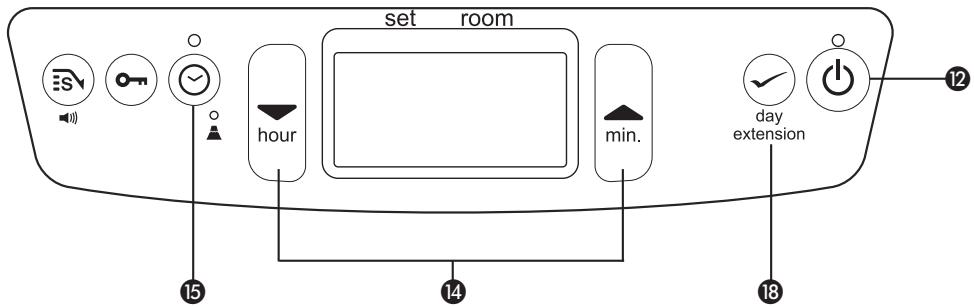

Hvad betyder funktionen 'Key Lock' på kontrolpanelet til ZIBRO LC-32 olieovnen?

Ofte Stillede Spørgsmål - 01/02/2026

Svar Notice-Facile

Funktionen 'Key Lock' på kontrolpanelet til ZIBRO LC-32 olieovnen svarer til låsning af knapperne. Det er en sikkerhedsforanstaltning, der forhindrer utilsigtede ændringer af enhedens indstillinger.

Når Key Lock er aktiveret:

Kontrolknapperne er deaktiveret.
Det er umuligt at ændre indstillinger som temperatur eller driftsmode.

Denne funktion er særligt nyttig for at undgå utilsigtede manipulationer, især i husstande med børn.

For at deaktivere eller aktivere denne lås skal du normalt holde en specifik knap nede i et par sekunder (tjek kontrolpanelet for at identificere den tilsvarende tast), hvilket hjælper med at beskytte indstillingerne, samtidig med at en sikker brug af ovnen sikres.

Svar (vær den første)

Hvad betyder indikationen "SAVE" på kontrolpanelet til ZIBRO LC-32 petroleumvarmeren?

Ofte Stillede Spørgsmål - 01/02/2026

Svar Notice-Facile

Indikationen "SAVE" på kontrolpanelet til ZIBRO LC-32 petroleumvarmeren henviser til en økonomiknap, der aktiverer en temperaturbegrænsningsfunktion. Det er ikke blot en generel energibesparelse, men en præcis automatisk reguleringsmetode, der gør det muligt for varmeren at fungere mere effektivt og kontrolleret.

Når du aktiverer SAVE-funktionen ved at trykke på den tilsvarende knap, tændes et SAVE-indikatorlys på kontrolskærmen. Fra det øjeblik fungerer varmeren efter et automatisk cykelsystem: den slukker automatisk, så snart rumtemperaturen overstiger den ønskede temperatur med 3°C (den temperatur, du har indstillet via termostaten). Når rumtemperaturen falder tilbage til den ønskede temperatur, tændes varmeren automatisk igen.

Denne drift i SAVE-tilstand er særligt nyttig i flere situationer: når du ikke er til stede i rummet i en længere periode, om natten når en fuld temperatur ikke er nødvendig, eller for at opretholde en minimumstemperatur i

Svar (vær den første)

Hvad betyder funktionen "forlængelse" på kontrolpanelet til ZIBRO LC-32 olieovn?

Ofte Stillede Spørgsmål - 01/02/2026

Svar Notice-Facile

Funktionen "forlængelse" på kontrolpanelet til ZIBRO LC-32 olieovn svarer til en mulighed, der gør det muligt at forlænge opvarmningstiden ud over den oprindeligt programmerede tid.

Konkret bruges denne funktion til at:

Forlænge opvarmningsperioden uden at skulle omprogrammere ovnen manuelt.
Opretholde en behagelig temperatur længere, for eksempel på en køligere aften.
Optimere komforten ved at tilpasse opvarmningstiden efter specifikke behov.

For at aktivere denne funktion skal du normalt blot trykke på den tilsvarende knap på kontrolpanelet. Når den er aktiveret, fortsætter ovnen med at fungere i den definerede forlængelsesperiode og stopper derefter automatisk.

Denne funktion er særligt nyttig for at undgå at skulle genantænde eller omprogrammere ovnen flere gange i løbet af dagen eller natten.

Svar (vær den første)

Hvordan indstiller man temperaturen på en ZIBRO LC-32 olievarmer?

Ofte Stillede Spørgsmål - 30/01/2026

Svar Notice-Facile

For at indstille temperaturen på din ZIBRO LC-32 olievarmer skal enheden først være i drift. Justeringen kan kun foretages under forbrændingen af varmeren.

Tilgængeligt temperaturinterval: Du kan indstille temperaturen mellem 6°C (minimum) og 28°C (maksimum). ZIBRO LC-32 har et digitalt display, der viser to værdier samtidigt: ROOM (aktuel målt rumtemperatur) og SET (ønsket temperatur, som du indstiller).

Justeringsprocedure: Brug de to justeringsknapper, der er placeret på kontrolpanelet. Tryk på den højre knap (mærket "min.") for at øge temperaturen, eller på den venstre knap (mærket "hour") for at formindske den. Hvert tryk ændrer temperaturen med et grad. Efter cirka 10 sekunder uden handling stopper displayet med at blinke, og dit valg gemmes automatisk.

ZIBRO LC-32 inkluderer en SAVE-funktion (økonomitilstand), der automatisk begrænser temperaturen. Når denne tilstand er aktiveret, slukker varmeren automatisk, så snart rumtemperaturen overstiger din indstillede temperatur med 3°C. Når rummet køler ned og vender tilbage til den ønskede temperatur, tændes varmeren automatisk igen. Uden denne SAVE-funktion opretholder enheden temperaturen ved at forblive aktiv inden for et specificeret interval.

Vigtigt: I tilfælde af strømafbrydelse eller frakobling af varmeren, vender temperaturen tilbage til 20°C som standard, og indstillingerne skal gentages med justeringsknapperne. Tjek også, at olietanken indeholder tilstrækkeligt brændstof (olie/kerosene) til, at varmeren fungerer korrekt.

Svar (vær den første)

Hvor er luftkanalerne placeret på ZIBRO LC-32 olievarmeren?

Ofte Stillede Spørgsmål - 10/01/2026

Svar Notice-Facile

På ZIBRO LC-32 olievarmeren er luftkanalerne strategisk placeret for at sikre effektiv luftcirkulation, der er nødvendig for forbrænding og varmefordeling. Enheden har et luftindtag bagpå, som gør det muligt for frisk luft at komme ind i forbrændingssystemet, hvilket er et væsentligt element for brænderens korrekte funktion.

Foran enheden findes diffusionsgitteret, hvorigennem den varme luft, der er opvarmet ved forbrænding, slipper ud. Dette gitter er et synligt element og bliver varmt under drift. Luften passerer også gennem ventilatorens dækning, som er placeret på enhedens krop, og som hjælper med at regulere og jævnt fordele varmen i rummet. Nogle modeller kan også have sideåbninger for at forbedre den termiske distribution.

For optimal og sikker drift af LC-32 er det vigtigt at holde disse luftpassager frie og rene. Rengør ventilatorens dækning med en støvsuger hver uge for at fjerne støv, der kan samle sig, og tør gitteret af med en fugtig klud for at undgå forbrændingsaflejringer. Dæk aldrig enheden til, da dette kan blokere luftindtagene og -udløbene, hvilket vil kompromittere forbrændingen og øge brandrisikoen.

Tjek også regelmæssigt brændstoffilteret i den aftagelige tank. Beskidt luft eller et tilstoppet filter kan føre til dårlig forbrænding og aktivere enhedens automatiske slukningssystem. Husk også, at rummet selv skal have et tilstrækkeligt luftindtag og en effektiv luftudløb (minimumssektion på 50 cm² for hver) for at LC-32's forbrændingssystem fungerer korrekt.

Svar (vær den første)

Hvor er luftfilteret placeret på ZIBRO LC-32 olievarmeren?

Ofte Stillede Spørgsmål - 10/01/2026

Svar Notice-Facile

Luftfilteret i ZIBRO LC-32 olievarmeren er en essentiel komponent for at sikre ren og effektiv forbrænding. Her er hvordan du finder det:

Sluk for og frakobl enheden for at sikre din sikkerhed før enhver håndtering.
Find bag- eller sidepanelet på varmeren. På denne model er luftfilteret normalt placeret bag dette panel.
Fjern panelet ved at skrue skruerne ud, hvis det er nødvendigt, ved hjælp af en passende skruetrækker.
Find luftfilteret, som ofte ligner et gitter eller et skumelement, fastgjort i et specifikt rum.

Når det er lokaliseret, kan du rense filteret med varmt sæbevand, hvis det er nødvendigt, og derefter tørre det grundigt, før du sætter det tilbage på plads. Hvis filteret er for slidt eller beskadiget, anbefales det at erstatte det med et filter, der er kompatibelt med LC-32 modellen.

Til sidst skal du forsigtigt sætte panelet på plads igen og sikre dig, at det er godt fastgjort, før du tænder enheden igen.

Svar (vær den første)

Hvordan løser man fejl 6 på en ZIBRO LC-32 olievarmer?

Ofte Stillede Spørgsmål - 10/01/2026

Svar Notice-Facile

Fejl 6 på en ZIBRO LC-32 olievarmer indikerer generelt et problem relateret til forbrænding, ofte forårsaget af en brændstofforsyningsfejl eller et ventilationsproblem. Her er trinene til at løse dette problem:

1. Tjek olie niveauet

Sørg for, at tanken indeholder tilstrækkeligt med olie. Et for lavt niveau kan forhindre korrekt forbrænding og udløse fejlen.

2. Kontroller og rengør luftfilteret

Et tilstoppet luftfilter begrænser luftstrømmen, der er nødvendig for forbrænding. Fjern det og rengør det forsigtigt for at sikre god luftcirkulation.

3. Inspicer luftkanalerne

Tjek, at der ikke er nogen hindringer, der blokerer luftkanalerne. En fri luftstrøm er afgørende for optimal drift.

4. Genstart enheden

Efter at have udført disse kontroller, sluk for varmeren, vent et par minutter, og tænd den derefter igen for at se, om fejlen fortsætter.

Hvis fejl 6 fortsætter med at vises på trods af disse handlinger, anbefales det at kontakte en kvalificeret professionel for en grundig diagnose og sikker reparation.

Svar (vær den første)

Hvad betyder fejlkode E-5 på en ZIBRO LC-32 olievarmer, og hvordan kan det løses?

Ofte Stillede Spørgsmål - 04/01/2026

Svar Notice-Facile

Fejlkoden E-5 på en ZIBRO LC-32 olievarmer indikerer generelt et problem relateret til forbrænding. Denne funktionsfejl kan være forårsaget af flere faktorer, herunder dårlig luftcirkulation, et tilstoppet filter eller et problem med olietanken.

Mulige årsager til fejlkode E-5:

Utilstrækkelig eller forurenet olietank: Varmeren kan vise denne kode, hvis olie niveauet er lavt, eller hvis brændstoffet er af dårlig kvalitet.
Tilstoppet filter: Et snavset filter kan hindre luftindtag eller olie flow, hvilket forstyrrer forbrændingen.
Dårlig ventilation: En blokering omkring enheden eller et dårligt ventileret rum kan forhindre korrekt forbrænding.

Trin til at løse fejlkode E-5:

Tjek olie niveau og kvalitet: Sørg for, at tanken indeholder tilstrækkeligt rent og passende brændstof.
Rengør filteret: Hvis din enhed er udstyret med et filter, skal du fjerne det og rengøre det grundigt for at fjerne snavs eller blokeringer.
Sikre god ventilation: Kontroller, at intet blokerer luftindtag og -udtag på enheden, og at rummet er tilstrækkeligt ventileret.
Genstart enheden: Sluk for varmeren, vent et par minutter, og tænd den derefter igen for at se, om fejlkoden forsvinder.

Hvis fejlkode E-5 fortsætter trods disse kontroller, anbefales det at kontakte en kvalificeret professionel for en grundig diagnose og reparation.

Svar (vær den første)

Hvorfor afgiver min ZIBRO LC-32 olievarmer en lydsignal, når jeg prøver at tænde den?

Ofte Stillede Spørgsmål - 02/01/2026

Svar Notice-Facile

Hvis din ZIBRO LC-32 olievarmer afgiver et lydsignal, når du forsøger at tænde den, indikerer det en sikkerhedsadvarsel eller et teknisk problem, der forhindrer normal opstart. Ifølge producentens manual bør dette lydsignal aldrig lyde ved korrekt tænding, så det afslører en anomali.

Tjek først brændstofniveauet: Den mest almindelige årsag er en utilstrækkeligt fyldt tank. Sørg for, at den aftagelige tank indeholder tilstrækkeligt med petroleum. Hvis brændstoffet er meget lavt, udløser apparatet et lydsignal hvert 2. minut for at advare dig om, at tanken skal fyldes. Fyld tanken helt op, vent et øjeblik, og prøv derefter at tænde apparatet igen.

Kontroller ventilationen i rummet: ZIBRO LC-32 er udstyret med et sikkerhedssystem, der slukker for strømmen i tilfælde af utilstrækkelig ventilation (fejlkode E-8). For sikker drift skal rummet have tilstrækkelig ventilation med ind- og udluftningsåbninger (minimumsareal på 50 cm² hver). Hvis rummet er for lille eller dårligt ventileret, skal du åbne et vindue eller en dør lidt (ca. 2,5 cm) og prøve at tænde apparatet igen.

Tjek placeringen og stabiliteten: Apparatet har en væltbeskyttelse, der udløser en alarm, hvis varmeren ikke er korrekt placeret. Sørg for, at apparatet står på en helt plan og stabil overflade. Kompenser aldrig for en skævhed ved at placere bøger eller genstande under apparatet. Placer det korrekt og tænd det igen.

Rengør luftfilteret og pumpen: Hvis signalet fortsætter efter at have kontrolleret brændstof og ventilation, kan luftfilteret være tilstoppet, eller brændstofpumpen kan have brug for rengøring. Et beskidt filter eller en tilstoppet pumpe udløser også en alarm (fejlkode E-5). Se i manualen for at finde og rengøre luftfilteret.

Reducer lydstyrken på signalet (valgfrit): Hvis du synes, at signalet er for højt, kan du reducere lydstyrken på buzzer ved at trykke på SAVE-knappen og holde den nede i mere end 3 sekunder. Vær dog opmærksom på, at sikkerhedsalarmen altid lyder på højeste niveau, uanset denne indstilling.

Hvis lydsignalet fortsætter efter at have kontrolleret brændstof, ventilation og placering, eller hvis apparatet stadig nægter at tænde, skal du kontakte din ZIBRO-forhandler. Det kan være et internt problem (defekt termostat, defekt brændertermistor eller andre anomalier, der er registreret af sikkerhedssystemet), som kræver professionel assistance.

Svar (vær den første)

Hvorfor vises der en nedtælling efter tænding af ZIBRO LC-32 olievarmeren?

Ofte Stillede Spørgsmål - 02/01/2026

Svar Notice-Facile

En nedtælling på det digitale display af ZIBRO LC-32 angiver normalt to forskellige situationer: enten det automatiske rengøringssystem for brænderen eller en nært forestående mangel på brændstof.

Den mest almindelige nedtælling er den for det automatiske rengøringssystem. Når din olievarmer kører på maksimal effekt kontinuerligt i to timer, sker rengøringen af forbrændingskammeret automatisk. I løbet af denne periode viser det digitale display en progressiv nedtælling: cl:05, cl:04, cl:03, cl:02, cl:01. Denne operation varer præcist 5 minutter, hvorefter enheden automatisk skifter til mini-tilstand (reduceret effekt) for at lade brænderen rense sig selv. Når rengøringen er afsluttet, vender din varmer automatisk tilbage til sin oprindelige position med maksimal effekt. Dette system sikrer optimal og sikker forbrænding ved at fjerne sodaflejringer.

Den anden situation, hvor en nedtælling vises, er når brændstofindikatoren lyser. Dette betyder, at du har 10 minutter brændstof tilbage. En digital nedtælling finder sted på displayet, der angiver antallet af minutter, der er tilbage, før tanken er tom. Et alarmsignal lyder hvert 2. minut for at advare dig. Du har to muligheder: fylde tanken op for at genoptage normal drift, eller trykke på knappen “forlængelse” for at få 60 minutters ekstra brændstof (enheden vil skifte til reduceret tilstand). Hvis du ikke griber ind, slukker varmeren automatisk, når brændstoffet er opbrugt.

Ingen nedtælling vises under den normale første tænding af varmeren. I denne første fase blinker kun tændingsindikatoren i et par øjeblikke for at indikere, at tændingsproceduren er i gang. Displayet viser derefter den aktuelle temperatur (ROOM) og den ønskede temperatur (SET).

Svar (vær den første)

Hvorfor slukker min ZIBRO LC-32 olievarmer automatisk efter cirka 10 minutters drift?

Ofte Stillede Spørgsmål - 02/01/2026

Svar Notice-Facile

Flere grunde kan forklare, hvorfor din ZIBRO LC-32 olievarmer automatisk slukker efter cirka 10 minutters drift. Her er de mest almindelige årsager og deres tilhørende løsninger:

1. Utilstrækkeligt brændstofniveau

Tjek, at olietanken er tilstrækkeligt fyldt. Et for lavt niveau kan føre til automatisk slukning for at undgå skader på apparatet.

2. Ventilations- eller luftcirkulationsproblemer

Sørg for, at varmeren er placeret i et godt ventileret område. Mangel på ilt kan aktivere sikkerhedsapparater og forårsage slukning.

3. Overophedning af apparatet

Hvis gitter eller ventilationsåbninger er blokeret af støv eller genstande, kan varmeren overophede og slukke automatisk. Rengør disse dele regelmæssigt for at sikre god luftcirkulation.

4. Termostatindstilling

Varmeren kan slukke, hvis rumtemperaturen når den værdi, der er indstillet på termostaten. Tjek indstillingerne og juster dem om nødvendigt.

5. Tilstoppede filtre

Snavsede filtre kan forstyrre driften og føre til for tidlig slukning. Rengør eller udskift filtrene i henhold til producentens anbefalinger.

Ved at udføre disse kontroller kan du ofte løse problemet. Hvis slukningen fortsætter på trods af disse kontroller, kan det være en teknisk defekt, der kræver professionel indgriben.

Svar (vær den første)

Download vejledningen til din Petroleumvarmere i PDF-format gratis! Find din vejledning LC-32 - ZIBRO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. LC-32 af mærket ZIBRO.

BRUGSANVISNING LC-32 ZIBRO

1 Børn bør vare under opsyn, sä det sikres, at de/DDke leger med apparatet.
2 Flyt ALDRIG kaminen, när den brænder eller stadig er varm. I dette tilfælde mä den heller IKKE påfyldes eller vedligeholds.

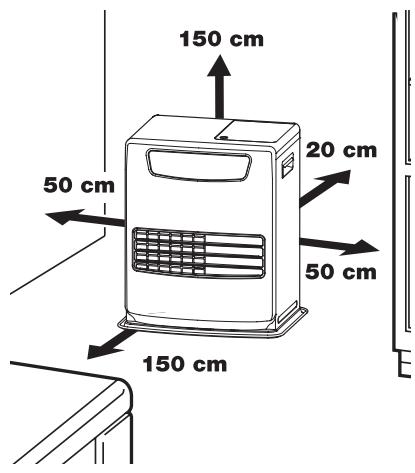

3 Anbring kaminen sö dens forkant er mindst 1,5 meter fra mure, gardiner og møbler.
4 Brug IKKE kaminen i støvede rum, da der SSEkke opnås en optimal forbrænding. Brug IKKE kaminen i umiddelbar nærhed af badekar, brusekabin erer svømmebassiner.
5 Sluk kaminen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket ogss tages ud af stikkontakten.
6 Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke.
7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar ALTID brændstoffet et kølgigt, tør og mørkt sted (sollys forringer kvaliteten af brændstoffet).
8 Brug ALDRIG kaminen på steder, hvor der kan[vare skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe).
9 Vær opmærksom på, at kaminens gitter bliver meget varmt. Hvis der anbringes ting oven på kaminen, udgør det en brandfare.
10 Sørg ALTID for tilstrækkelig ventilation.
11 Varmeapparatet må ikke ∀ere placeret umiddelbart under en stikkontakt.
12 Børn under 3 År skal holds væk, medminde de læbende overvåges. Børn i alderen fra 3 År og under 8 År på kun tænde/slukke for apparatet forudsat at den er anbragt eller installereret i den tilsigte常态 driftsposition, og de har fæt tilsyn aller instruktion om brugen af apparatet på en sikker næde og forstår de involverede farer. Børn i alderen fra 3 År og under 8 År på ikke tilslutte, regulere og rengørre apparatet eller udføre vedligeholdelse. FORSIGTIG - Nogle dele af dette produit kan blive meget varme og forårsage forbrændinger. Særlig opmærksomhed skal udvises, hvor børn og udsatte personer er til stede.
13 Børn ma化进程 med apparatet.
14 Rengoring og brugervedligeholdelse ma ikke foretages af børn.uden vejledning.

ZIBRO LC-32 - 1

ZIBRO LC-32 - 2

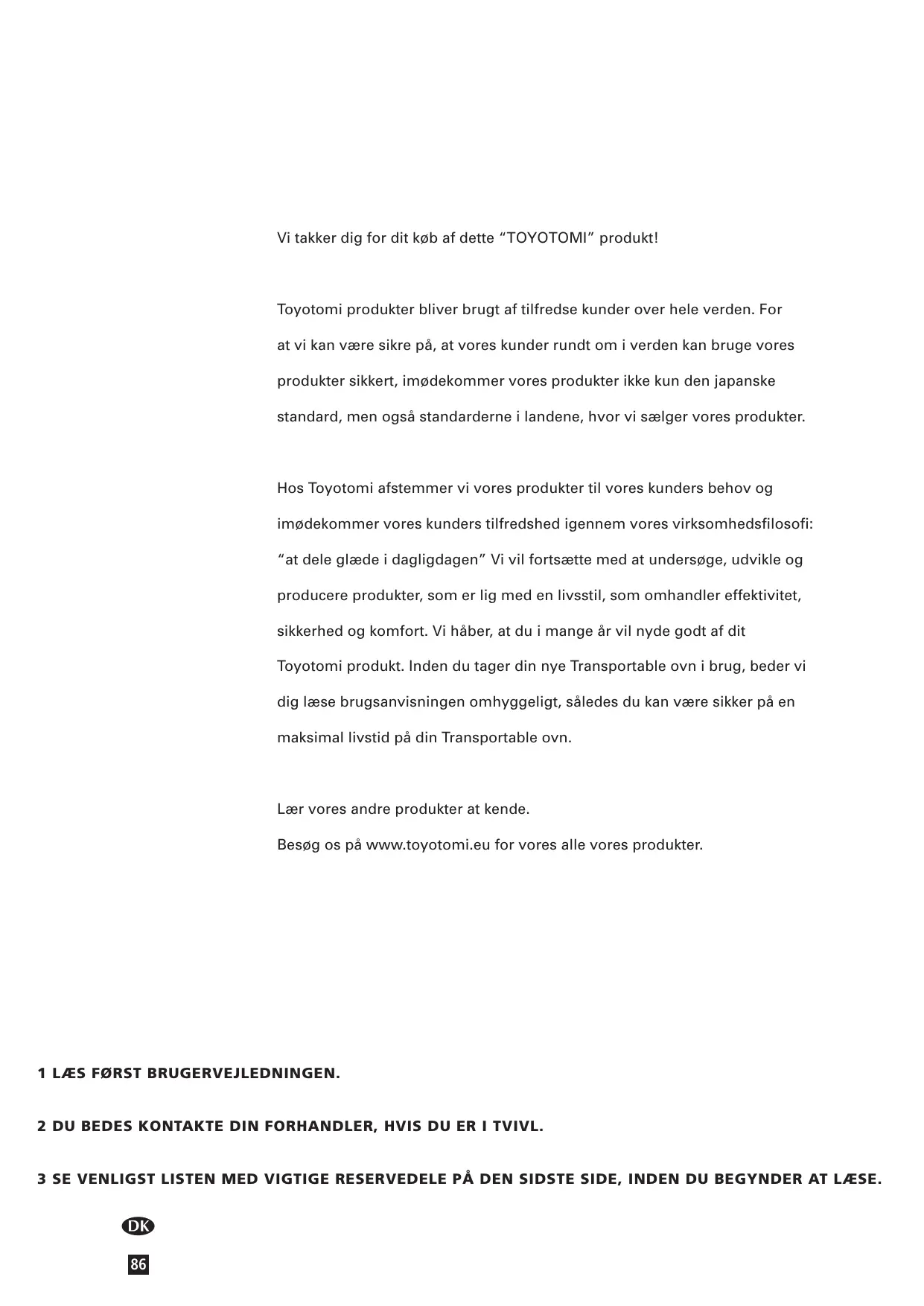

Vi takker dig for dit kɒb af dette "TOYOTOMI" produkt!

Toyotomiprodukter bliver brugt af tilfredse kunder over—hele verden. For at vi kan[vare sikre på, at vores kunder rundt om i verden kan bruge vores.] Produktier sikkert, im[dekommer voresprodukter ikke kun den japaniske standard, men også standarderne i landene, hvor vi sælger voresprodukter.

Hos Toyotomi afstemmer vi voresprodukter til vores kunders behov og imødekommer vores kunders tilfredshed igennem vores virksomhedsfilosofi: "at dele glæde i dagligdagen" Vi vil fortsette med at undersøge, udvikle og producereprodukter, som er lig med en livsstil, som omhandler effektivitet, sikkerhed og komfort. Vi haber, at du i mange År vil nyde godt af dit Toyotomi produit. Inden du tager din nye Transportable ovn i brug, bearer vi dig læse brugsanvisningen omhyggeligt, säledes du kan+vare sikker på en maksimal livstid på din Transportable ovn.

Lær vores andreprodukter at kende.

Besøg os på www.toyotomi.eu for vores alle voresprodukter.

1 LAES FØRST BRUGERVEJLEDNINGEN.

2 DU BEDES KONTAKTE DIN FORHANDLER, HVIS DU ER I TVIVL.

3 SE VENLIGST LISTEN MED VIGTIGE RESERVEDELE PÄ DEN SIDSTE SIDE, INDEN DU BEGYNDER AT LÄSE.

GENERELT OM BRUGEN

Dette er i store traek, hvordan Deres kaminen skal anvendes. For yderligere information henvises der til VEJLEDNINGEN.

1 Fjern alt emballagematerialie (se kap. A, fig. A).
2 Fyld brændstoftanken (se kap. B, fig. C).
3 Sæt stikket i stikkontakten.
4 Tænd for kaminen på ① knappen ⑫ (se kap. E).
5 Hvis De ønsker at ændre temperaturen, brug da indstellingsknapperne (se kap. F).
6 Sluk for kaminen pa knappen 12.

På grund af brandrisikoen skal tanken fyldes,ningar kaminen er slukket, eller i et andet lokale end kaminen.
Sørg altid for at lukke tanken ordentligt after papyldning på sikker afstand af alle varmekilder og øben ild (se kap. B).
Forste gang kaminen tændes, lugter den "ny" i en kortperiode.
Opbevar alle brændstofbeholderè med deres originale dæksler og forseglinger et koldt og mørkt sted.
Brændstof kan blive forældet: Start hvver fyringsæson med nyt brændstof.
Brug kun vandfri paraffin af høj kvalitet, som imødekommer lokale love (TOYOTOMI brændstof).
Før du skifter brændstofmærke og/eller brændstoftype, skal du sorge for at tomxme den flytbare kamin helt for brændstof.

Læs davon brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Ovnen skal installereres på en sádan måde, at den overholder lokale og nationale bestemmelse, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i torre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager.

Sørg for at der er tilstrækkelig ventilation, sä opvarmningen er behagelig og sikker.

BEMÆRK: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør ell er vindue sættes på klemær varmeapparatet erændt.

Uanset model skal du altid sorge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert uten behov for ekstra ventilation (se kap. P). Hvis lokalet erindre end pakraevet, skal du altid abne en dor ell er et vindue pa klem (sorg for, at abningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektiv luftudtag i alle lokaler, hvor kaminen bruges (begge abninger skal have et tværshit pa mindst 50~cm^2

Vi anbefaler ogsa at gore dette i velisolerede rum ellr rum uden gennemtraek og/ ell er hj hjo de. Brug icke Deres kamin i kaeldre ller andre underjordiske rum.

Du mä ikke foretageændringer af sikkerhedssystemet, da garantien for, at luftmäleren fungerer korrekt, dervedUortfalder. Kontakt forhandleren, hvis du har sporgsmål.

SÄERLIGE OPLYSNINGER FOR BRUGERE I FRANKRIG: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 25-06-2010 og 18-07-2002. Det er forbudt at bruge andre former for brændstof.

Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

SÄERLIGE OPLYSNINGER FOR BRUGERE I STORBRITANNIEN: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 aller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug:

UNDLAD AT

bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, bade og førerhuse.
bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med spekifikationer) somt lokaler, der ligger under jordhøjde og/eller i en højde på over 1900 meter.

-ændre kaminens sikkerhedsfungktoner.

Anvendelse afijke opvarming pa offentlige steder kraver forudgaende tilladelse fra myndighederne. Indhent korrekte oplyninger, før kaminen tages i brug.

DET RIGTIGE BRÄNDSTOF

Kaminen er konstrueret til at anvende vandfrit, rent petroleum af god kvalitet (TOYOTOMI brændstof). Kun dette slags brændstoffer sikrer en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

get risiko for Funktionsejl
ufuldstændig forbranding
reduceret levetid for kaminsen
røg og/eller os
aflejringer på gitteret eller glodenettet

Det rigtige brandstof er derfor af stor betydning for sikker, effektiv og behagelig.
brug af kaminen.

Skader på kaminen og/eller Funktionsejl som følgge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes/DDkei.

Sporg altid den lokale forhandler om den rigtige type brændstof til kaminen (www.toyotomi.eu).

ZIBRO LC-32 - DET RIGTIGE BRÄNDSTOF - 1
Kun med det rigtige brandstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Kaminen.

ZIBRO LC-32 - DET RIGTIGE BRÄNDSTOF - 2
Denne transportprop findes lost i kassen. Kun med donne kan kaminen transporteres Eden problemer. Gem den derfor omhyggeligt!

VEJLEDNING

A INSTALLATION AF KAMINEN

1 Tag forsigtigt Deres kaminen ud af kassen og kontroller indholdet.

Udover kaminen skal der vare følgende:

en manuel haevepumpe
- en transportprop
denne brugsanvisning

Gem kassen og emballagematerialialet (fig. A) til opbevaring og transport af kaminen.

2 Åbn tankrumslåget 4, og fjern det[lille stykke karton.
3 Fyld brændstoftanken som det beskrives i kap. B.
4 Gulvet skal vare stabilt og i vater. Flyt kaminen, his den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under kaminen.
5 Sæt stikket i stikkontakten (230 Volt - vekselstrøm 50 Hz), og indstil den korrekte tid med indstillingsknapperne (se kap. C).
6 Deres kaminen er nu klar til brug.

INDSTIL HØJDEN

Hvis varmeapparatet bruges i en højde på 800 m til 1300 m, skal du bruge højdetilstand 1. Tryk på højdeknappen med en tynd stang sasom en papirclips og sæt samtidigt stikket i stikkontakten. Derefter vises "/▲" på displayet.
2 Hvis varmeapparatet bruges i en højde på 1300 m til 1900 m, skal du bruge hjdetilstand 2. Nár du har indstillet hjdetilstand 1, skal du trykke hjdeknappen med en tynd stang og sætte stikket i stikkontakten samtidig. Derefter vises "2" på displayet.
3 Sluk højdetilstanden ved at trykke på hjdeknappen 20 og søtte stikket ind i stikkontakten samtidig after indstilling af hjdetilstand 2. Derefter vises "ø" på displayet, og "▲" forskinder.

BEMÄRK: När højdetilstand 1 er indstillet, lyser hjde-markeringen “ ” på displayet. När højdetilstand 2 er indstillet, blinker hjde-markeringen “ ” under drift.

BEMÄRK: I tilfelde af strømsvigt eller frakoblig af varmeapparatet forbliver højdetilstanden den samme.

Brug/DDi h0jder over 1900meter.

SKIP VOLUMEN

Dette varmeapparat kan skifte lydstyrke på buzzeren. Den indledende indstilling er på højntiveau.

Tryk SAVE-tasten 16 og hold den nede i mere end 3 sekunder, og lydstyrken for buzzeren skifter fra høj til lav.
Tryk på SAVE-tasten 6 og hold den nede i mere end 3 sekunderigen, og lydstyrken for buzzeren skifter fra lav til høj.
BEMAERK: Lydstyrkeniveaulet er kun lav og høj, men alarmen af sikkerhedsenhed lyder i højtiveau.
BEMAERK: Nár varmeapparatet er taget ud af stikkontakten eller after et strømsvigt, er lydstyrken tilbage til den indledende indstilling - Høj.

ZIBRO LC-32 - SKIP VOLUMEN - 1

ZIBRO LC-32 - SKIP VOLUMEN - 2

ZIBRO LC-32 - SKIP VOLUMEN - 3

ZIBRO LC-32 - SKIP VOLUMEN - 4

ZIBRO LC-32 - SKIP VOLUMEN - 5

ZIBRO LC-32 - SKIP VOLUMEN - 6

PAFYLDNING AF BRændSTOF

Páfyld brændstof på skiftetanken et passende sted, da der alto er risiko for at spilde. Følg proceduren nedenfor:

1 Kontroller at kaminen er slukket.

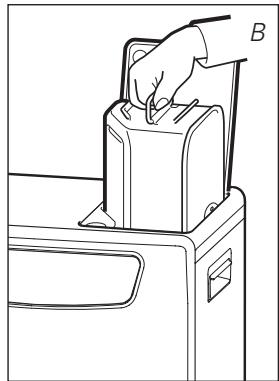

2 Åbn låget på kaminen top, og løft skiftetanken ud af kaminen (fig. B). Sæt skiftetanken ned (med dækslet opad og händtaget på gulvet), og skru brændstofdækslet af (fig. C).

BEMÄRK: Det kan dryppe lidt fra tanken.

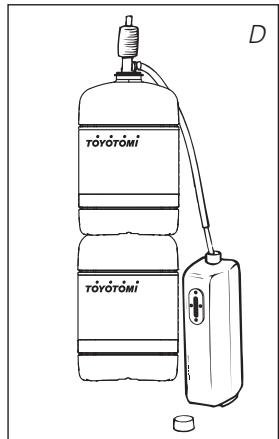

3 Fyld skiftetanken ved hjælp af en brændstofpumpe (se anvisningerne til brændstofpumpen.) Sørg for, at pumpen er placeret højere end skiftetanken (fig. D). Stik den ribbede slange ind i abningen på skiftetanken.
4 Hold øje med skiftetankens brændstofmål er under pafyldningen (fig. E). Stop pafyldningen, nær måleren angiver, at tanken er fuld. Fydld aldrig for meget brændstof på tanken, især ikke nær brændstoffet er meget koldt (brændstof udvider sig, nær det bliver varmere).
5 Lad det resterende brændstof i pumpen lobe tilbage i beholderen, og fjern forsigtigt pumpen. Skru tankdækslet godt på igen. Tør eventuelt spildt brændstof op.
6 Kontroller at tankproppen sidder rigtigt og er skruet fast. Sæt brændstoftanken tilbage i kaminen (med proppen nedad). Luk tankrumslåget.

CINDSTALLING AF URET

Uret kan kun indstilles,ningar stikket er i stikkontakten, og kaminen ikke er tændt. Brug indstillingsknapperne 14 til at indstille uret. Tryk Först på en af knapperne for at aktivere这部分 Funktion (Informationsdisplayet ① vil begynde at blinke). Derefter kan timerne indstilles med den venstre knap (▼hour) og minutterne med knappen til hjre (▲min.). Ved at trykke en gang forøges værden med en. Hvis knappen holdes inde, forøges værden indtil knappen slipspe. Efter ca. 10 sekunder holder informationsdisplay op med at blinke, og indstillingen er fastlagt (fig. F). Hvis kaminen er slukket, vil delve informationsdisplayet ligeledes slukke after 5 minutter. Ved at trykke på en hvilken som helst knap på displayet, vil alle informationerigen—are synlige

Hvis stikket har været ude af stikkontakten, længere end 30 min. (eller hvis strømmen på,andenmxde har været afbrudt),skal indstillingerne foretages igen.

D UGETIMER

Her er et eksempel på, hvordan ugetimeren kan programmeres:

	Mandag	Tirsdag	Onsdag	Torsdag	Fredag	Lørdag	Søndag
P1 ON	6:30	6:30	6:30	6:30	6:30	10:00	9:00
P1 OFF	8:45	8:45	8:45	8:45	8:45	23:00	23:00
P2 ON	12:00	15:00	18:00	12:00	12:00
P2 OFF	14:00	23:00	23:00	14:00	14:00
P3 ON	18:00			18:00	18:00
P3 OFF	23:00			23:00	23:00

Der kan højst indstilles 3 programmer pr. dag.
Hver ugedag kan programmeres separat.
Det mindste tænd-/sluk-interval er 1 time.
Den mindste aktiveringsperiode er 1 time.
Der kan vaelges mellem manuel betjening og timerbetjening.
Indstellingerne gemmes i hukommelsen og slettes/DDke, selvom strOmmen afbrydes.

ZIBRO LC-32 - D UGETIMER - 1

ZIBRO LC-32 - D UGETIMER - 2

ZIBRO LC-32 - D UGETIMER - 3

ZIBRO LC-32 - D UGETIMER - 4
F: När

informationsdisplayet stopper med at blinke, er indstillingen latent den indstillede vardi.

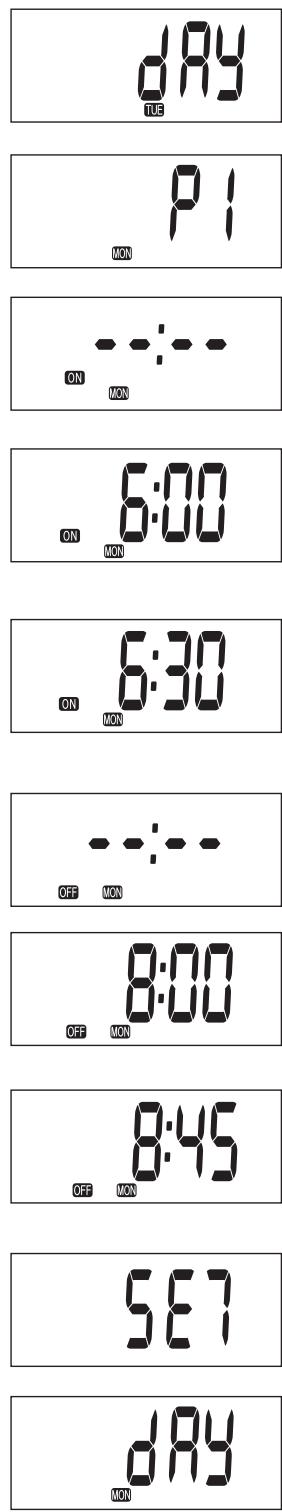

PROGRAMMING AF UGETIMEREN

ZIBRO LC-32 - PROGRAMMING AF UGETIMEREN - 1

Sluk kaminen, hvis den er tændt. For at kinne indstille timeren skal uret og dag være rigtigt indstillet. Tryk på timerknappen ⑤. Tryk på 14 for at vælgde den dag, der skal programmeres. Ved at trykke en gang på ▲ forøges værdien med,en, ved at trykke en gang på▼ fald værdien med en.

Tryk på extension/day/set 18 for at vælgde den ønskedede dag. På displayet vises:

Brug knapperne og til at vælge mullem programmerne P1, P2 og P3. Du kan også vælge kopieringsindstillingen Copy (Kopiering af indstillingen fra en dag til en anden). Tryk på extension/day/set for at vælge det viste program.

Brug knapperne ⑭ til at vælge timeindstillingen for, hvornær kaminen skal tændes. Ved at trykke en gang på ▲ forøges værdien medén, ved at trykke en gang på ♦ fald værdien medén. Vælg timeindstillingen ved at trykke på knappen extension/ day/set ⑱.

Brug knapperne ⑭ til derefter at vælge minutindstillingen for, hvornær kaminen skal tændes. Ved at trykke en gang på ▲ forøges værdien med,en, ved at trykke en gang på▼ fald værdien med en. Vælg minutindstillingen ved at trykke på knappen extension/day/set ⑬.

Brug knapperne 14 til at vælg timeindstillingen for, hvornár kaminen skal slukke.

Ved at trykke en gang på ▲ forøges værden med,en, ved at trykke en gang på▼ fald værden med,en.

Vaelg timeindstillingen ved at trykke pa knappen extension/day/set 18.

Brug knapperne ⑭ til derefter at vælgge minutindstellingen for, hvornær kaminen skal slukke. Ved at trykke en gang på ▲ forøges værdien med,en, ved at trykke en gang på▼ fald værdien med en. Vælg minutindstellingen ved at trykke på knappen extension/day/set ⑬.

Nu er indstillingen for program 1 om mandagen færdig, og på displayet vises SET i tre sekunder.

After tre sekunder kan du vaelge en,anden dag aller aflutte indstillingen ved at trykke pa timer.

Tryk på timer 15 for at forlade den ugetimer-indstilling. Timer slukkes.

ZIBRO LC-32 - PROGRAMMING AF UGETIMEREN - 2

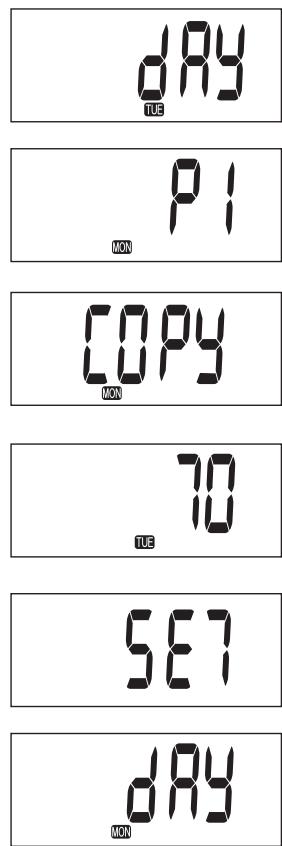

KOPIERING AF INDSTALLINGEN FRA EN DAG TIL EN ANDEN

Brug kopieringsfunktionen, hvis flere ugedage skal have samme programindstillinger.

Sørg for, at kaminen er slukket. Tryk på knappen timer ⑤. Tryk på indstillingsknappen ④ indtil den dag, der skal kopieres, vises på displayet.

Tryk på extension/day/set for at vælge.
På displayet vises:

Brug indstillingsknappen aller 14 til at vaelge kopiere. Tryk på extension/day/set for at vaelge kopieringsfunktionen.

Brug indstillingsknappen uller 14 til at vaelge den dag, indstillingerne skal kopieres til. Tryk på extension/day/set 18 for at vaelge den valgte dag.

Nu er indstillingen for program om tirsdagen færdig, og på displayet vises SET i tre sekunder.

After tre sekunder kan du vaelge en anden dag, der skal kopieres, aller afslutte indstillingen ved at trykke pa timer.

BETJENING AF UGETIMEREN

Tænd for kaminen ved at trykke på knappen POWER 12. Tryk på timer. Tryk på timer 15. Derefterændes lampen TIMER. Kaminen slukkes. Indikatorerne ON/OFF på displayet angiver, om apparatet erændt eller slukket.

Nár apparatet slukkes ved hjælp af timeren, er indikatoren OFF synlig. Pá displayet vises det aktuelle klokkeslæt.

Når apparatet tændes ved hjælp af timeren, er indikatoren ON synlig. På displayet vises den ønskede (indstillede) og faktiske (rum)temperatur.

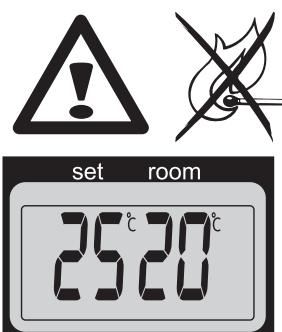

Tænd altid kaminen med den knappen 2. Brug aldrig taendstikker aller en lighter.

For at tænde for kaminen trykkkes blot på ➀ knappen ➁. "Power" lampen begynder at blinke, hvilket betyder, atændingsprocessen er aktiveret. Denne varer et øjeblik. När kaminen brænder, vil "power" lampen lyse rødt. Informationsdisplayet ➂ viser to tal. På lampen ved sider af tallene fremgår det, at de vedrører temperaturen (fig. G). Under ROOM er den aktuelle rumtemperatur angivet, og under SET er den indstillede temperatur angivet. Den indstillede temperatur kan ændres med indstellingsknapperne (se kap. F). Kontroller før kaminen tændes, om der er tilstrækkelegit brændstof i tanken.

ZIBRO LC-32 - BETJENING AF UGETIMEREN - 1

ZIBRO LC-32 - BETJENING AF UGETIMEREN - 2

ZIBRO LC-32 - BETJENING AF UGETIMEREN - 3
G: Den ønskete temperatur angives til venstre og den aktuelle til højre.

F INDSTALLING AF DEN ØNSKEDE TEMPERATUR

Den indstillede temperatur kan kun ændres, hvis kaminen er tændt. Temperaturen ændres med indstillingsknapperne 14. Tryk først på en af knapperne for at aktivere funktionerne (°C symbolet ① vil begynde at blinke). Temperaturen kan nu øges med knappen til hjre (▲min.) og sænkes med knappen til venstre (▼hour). Ved at trykke en gang forøges værdien medén. Efter cirka 10 sekunder vil °C symbolet holde op med at blinke og indstillingen vil ∀e låst (fig. G).

Temperatures kan indstilles til min. 6^ og max. 28^ C. Hvis stikket har varetude af stikkontakten, længere end 10 min. (eller strømmen har varetafbrudt), genindstilles temperatures til 20^ C.

G SÄDAN SLUKKES KAMINEN

Kaminsen kan slukkes pà to帽子.

Tryk på ① knappen ⑫. Informationsdisplayet skifter til CLOCK, og flammenslukkes i løbet af ca. et minut.
2 Hvis De vil slukke kaminen og næste gang lade timeren tænde den, trykkes pa knappen TIMER 15. Foruden at slukke kaminen aktiveres øgsø timeren.

H INFORMATIONSDISPLAYET

Informationsdisplayet er/DD er gekun beregnet til at vise den indstillede tid og temperatur (kap. C, D og F), men ogsa til at give meddeelse om funktionsfejl. Koden i informationsdisplayet fortæller Dem, hvad der er galt:

ZIBRO LC-32 - H INFORMATIONSDISPLAYET - 1
Hvis der opstår nogen
funktionsfejl, fortæller
informationsdisplayet,
hvd der er i vejen.

KODE INFORMATION

E- Temperaturenikaminerforhooj.

F- Strømafbrydelse.

E - / Defekt termostat.

F-1 Defekt brändertermistor.

±b - ±b Startproblemer.

E - 23 Genantaend varmeapparatet straks after slukning.

E-5 Vaeltesikring.

snavset brændstofpumpe.

65 Hr Kaminen har kort uafbrudt i 65 timer og har slukket automatisk

---:---+ Ikke mere brændstof.

---:---+For lidt ventilation.

HANDLING

Lad kaminen afkole og genstart.

Taend kaminen igen.

Kontakt forhandleren.

Vent ca. 30 sek. og renantaend after indsættelse af stikket ingen.

Taend kaminen igen.

Kontakt forhandleren.

Hvis ndvendigt taendes kaminen igen.

Kontakt forhandleren.

Kontakt altid forhandleren i tilfælde af fejlfunktion, der/DD er angivet ovenfor, og/eller his fejlen bliver ved med at opsta, selvom du bruger de ovennævnte Iøsninger.

AUTOMATISK SLUKNING

Denne Kamin er udstyret med et sikkerhedssystem, der sørger for at kaminen automatisk slukker after 65 timers uafbrudt drift. Displayet viser sa 65H . Hvis De matte onske det, kan kaminen tændes igen, ved at trykke på knappen (se kapitel E).

ZIBRO LC-32 - AUTOMATISK SLUKNING - 1
DK

AUTOMATISK RENSNING AF BRAENDER

Når kaminen har kørt uafbrudt i 2 timer på hjoste brændertrin, pàbegyndes en automatisk renssing af brænderen. Diplayet viser koden for automatisk renssing af brænder, CL:05, der stär på CL:01, när den automatiske renssing er aflsuttet. Den automatiske renssing varer 5 min., hvor kaminen brænder på laveste brændertrin. Når brænderen er renset, skifter kaminen automatisk tilbage til hjeste brændertrin.

BORNESIKRING

Børnesikringen kan bruges til at forbindre, at børnændrer kaminens indstillinger ved et uheld. Nær kaminen er tændt, og børnesikringen slæt til, kan kaminen kun slukkes. Andre Funktioner er spærret. Hvis kaminen allerede er slukket, forbinder børnesikringen ochså, at kaminenændes ved et uheld. Børnesikringen aktiveres ved at holde den pagældende knap 13 nede i mere end 3 sekunder. KEY-LOCK o-n indicatoren vil lyse på informationsdisplayet (fig.l) hvilket betyder, at børnesikringen er aktiveret. Børnesikringen slås fra ved at trykke på knappen 13 og holde den nede imere end 3 sekunder.

J DEN KORREKTE BRUG AF "SAVE"

Med "SAVE" fonctionen kan temperaturen holdes inden for et bestemt område. När这部分 fonction er aktiveret, slukkes ovnen automatisk, hvis rumtemperatu- ren ligger mere end 3^ over den indstillede temperatur. När temperaturen igen när den indstillede temperatur, tændes ovnen automatisk igen. "SAVE" aktiveres ved at trykke den pagældende knap 16 ned. Lampen "SAVE" lyser (fig. J). Ved at trykke på SAVE igen slås funktionen fra.

Også.uden indstillingen "SAVE" sørger ovenen for, at den indstillede temperatur sövvidt muligt holdes, ved at dens opvarmningskapacitet tilpasses. "SAVE" er en energisparefuktion, der f.eks. kan bruges, hvis De/DD er til stede i rummet, eller hvis rummet skal holdes frostfrit.

K FUEL INDIKATOR

När kontrollampen FUEL lyser, betyder det, at der kun er brændstof tilbage til 10 minutters brændetid. Den resterende brændetid kan følges i informationsdisplay-et (fig. K). Der er nu mulighed for at gore et af følgende:

tage tanken op og pafylde den et passende sted (kap. B) eller
trykke på knappen 'extension' 18. Ved at trykke på@email knap vil den resterende brændetid værem 60 min.

Ovnen skifter automatisk tilbage til det laveste brændeniveau. Displayet vil visitet 60, som vil falde til 10. Når tallet er faldet til 10, hores der et adverselsignal hilar andet minut, hvilket betyder, at tanken skal pafyldes. Hvis der ikke reageres, slukkes ovnen af sig selv. I dette tilfælde hores øgså et adverselsignal. Kontrollampen FUEL blinker, og der vises fire streger (---) på displayet. Stop dette signal ved at trykke på knappen 山 endnu en gang.

När ovenen har brugt alt brændstof og er slukket, varer det et stykke tid inden ovenen ingen kan tændes after päfyldning.

ZIBRO LC-32 - K FUEL INDIKATOR - 1

ZIBRO LC-32 - K FUEL INDIKATOR - 2
I: När symbolet lyser på displayet er børnesikringen aktiveret.

ZIBRO LC-32 - K FUEL INDIKATOR - 3
J: När lampen SAVE lyser, slukkes eller tændes ovenen automatisk, södan at temperaturen holder sig inden for et bestemt temperaturområde.

ZIBRO LC-32 - K FUEL INDIKATOR - 4
K: Nár FUEL indicatoren lyser, vil informationsdisplayyet vise hvor mange minutters brændtid der er tilbage i tanken.

VENTINDIKATOR

När VENT indicatoren begynder at blinke, er det et tegn på, at rummet不解 er tilstrækkeligt ventileret (fig. L). Kaminen vil automatisk slukke. Hvis indicatoren bliver ved med at blinke after der er sorget for ekstra ventilation,kontakt da din forhandler.

M VEDLIGEHOLDELS

Sluk for kaminen, og lad den kole af, inden De pabegynder nogen form for vedligeholdelse. Træk ogsa stikket ud af stikkontakten.

Deres kaminen kræver æsten ingen vedligeholdelse. Dog skal ventilatorfilteret rengøres med en støvsuger og frontgitteret 2 med en fugtig klud. Dette gores ugentigt.

Kontroller ogss regelmessigt brændstofffiltret:

Fjern brændstoftanken 6 fra kaminen, og fjern brændstofffiltret (fig. M). Dette kan dryppe, sa hav en klud parat.
Bank brændstofffiltret tomt mod et fast underlag og med bunden i vegret, sä urenheder fjernes. (Rens aldrig brændstofffiltret med vand!)
3 Sæt brændstofffiltret tilbage i kaminen.

Det anbefales, at stov og pletter fjernes med javnne mellemrum med en fugting klud, da der ellers let kan opstø pletter, der er svare at fjerne.

ZIBRO LC-32 - M VEDLIGEHOLDELS - 1

Fjern aldrig selv nogen dele fra kaminen. Ved en eventuel reparation, skal De altid kontakte Deres forhandler. Hvis el-ledningen er beskadiget, mä den kun udskiftes af en autoriseret installerør, og den skal udskiftes med en ledning af typen HO5 VV-F.

ZIBRO LC-32 - M VEDLIGEHOLDELS - 2

L: En blinkende VENT indicator er et tegn pa, at ekstra ventilation er nødvendig.

Brændstofffilter

ZIBRO LC-32 - M VEDLIGEHOLDELS - 3

ZIBRO LC-32 - M VEDLIGEHOLDELS - 4

ZIBRO LC-32 - M VEDLIGEHOLDELS - 5

Efter fyringsssoenen skal kaminen opbevares et sted, hvor den ikke bliver støvet, SSEvidt muligt i den originale emballage. Resterende brændstof kan ikke bruges i den næste fyringssæson. Brug derfor altid det—hele. Hvis De alligevel har lidt til overs, mä det ikke smides væk, men skal bortskaffes i henhold til reglerne om kemisk affald, som gælder i Deres kommune.

Begynd altid den nye fyringssæsson med nyt brændstof. Nár kaminen på ny tages i drug foulges vegledningen (fra kapitel A).

ZIBRO LC-32 - M VEDLIGEHOLDELS - 6

Transportprop

ZIBRO LC-32 - M VEDLIGEHOLDELS - 7

TRANSPORT

For at forbindre at kaminen lækker under transport, skal der tages følgende for-holdsregler:

1 Lad kaminen kole af.
Fjern brændstoftanken ⑥ fra kaminen og tag brændstofffilteret ud (se kap. M fig. M). Det kan dryppe lidt fra dette, hav derfor en klud parat. Opbevar ikke brændstoffiltret og brændstoftanken i kaminen.
3 Tryk transportproppen godt fast på brændstofffiltrets plads (fig.N). Tryk den godt fast. Transportproppen kan i vid udstrækning forhindre lækage fra kaminen under transport.
4 Transporter altid kaminen i lodret stilling.
5 Tøm den feste brændstoftank welt ved hjælp af en brændstofpumperf. transport, aller hvis der er kommet forkert eller snavset brændstof i tanken. Fjern forst brændstofffilteret, og indsæt derefter brændstofpumperi den tommé faste brændstoftank. Folg samme procedure, hvis der er kommet vand i brændstoffanken.

Tænding	elektrisk	Mål (mm)	bredde	376
Brændstof	petroleum	incl. bundplade	dybde	296
Kapacitet (kW) max.	3,20		højde	428
Kapacitet (kW) min.	0,80	Tilbehør	manuel hævepumpe
Velegnet rum (m3)**	48-120		transportprop
Brændstoffforbrug (l/t)*	0,333	Netspænding	230 V

		vekselstrøm / 50 Hz
Brændstoffforbrug (g/t)*	267	El-forbrug:
Brændetid pr. tank (t)*	16,2	- ved opstart	320 W
Indhold skifftetank (l)	5,4	- under drift	13 W
Vægt (kg)	8,0	Sikringers kapacitet	250V, 5A

Ved indstilling på højeste stand
** De oplyste værdier er vejledende

ZIBRO LC-32 - TRANSPORT - 1

GARANTIBETINGELSER

Der ydes 4 Års garanti på Deres Kamine, hvor garantien løber fra købsdagen. Inden for detteperiode repareres alle materiale- og fremstellingsfejl gratis. Følgende regler gælder for dette garanti:

1 Alle yderligere krav på skadesgodtgorelse, inklusiv afterfolgende skade afvises udtrykkeligt.
2 Alle reparationer eller udskiftning af dele i garantiperioden medforer ikke forlængelse af garantien.
3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis kaminen har været repareret af tredjemand.
4 Garantien gælder ikke for reservedele, der udsættes for normal slitage, som brændermåtten, alle pakninger og den manuelle brændstofpumpe.
5 Garantien gælder kun, hvis De kan forevise det originale daterede købsbevis, og hvis der ikke er foretagetændringer på dette.
6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsommelse eller ved brug af forkert eller forældet brændstof. Forkert brændstof kan endog ∀e farligt*.
7 Fragtomkostninger og risiko ved forsendelse af kaminen eller dele af denne er altid for købers regning.

For at undgå unödvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en lösning i++, indleveres kaminen til reparation hos Deres forhandler.

ZIBRO LC-32 - GARANTIBETINGELSER - 1

DATABLAD

VIGTIGDELE

(a) Leverandørens navn / varemærke	TOYOTOMI Europe Sales B.V.
(b) Model	LC-32
(c) Energieeffektivitetsklasse	A
(d) Den direkte varmeydelse	3.2kW
(e) Den indirekte varmeydelse	N/A
(f) Energieeffektivitetsindekset	96.0%
(g) Virkningsgrad	100%
(h) Eventuelle specifikke forholdsregler	For montage-, installations- eller ved-ligeholdelsesinstruktioner henvises til betjeningsvejledning.

ZIBRO LC-32 - GARANTIBETINGELSER - 2
s

ZIBRO LC-32 - GARANTIBETINGELSER - 3

ZIBRO LC-32 - GARANTIBETINGELSER - 4

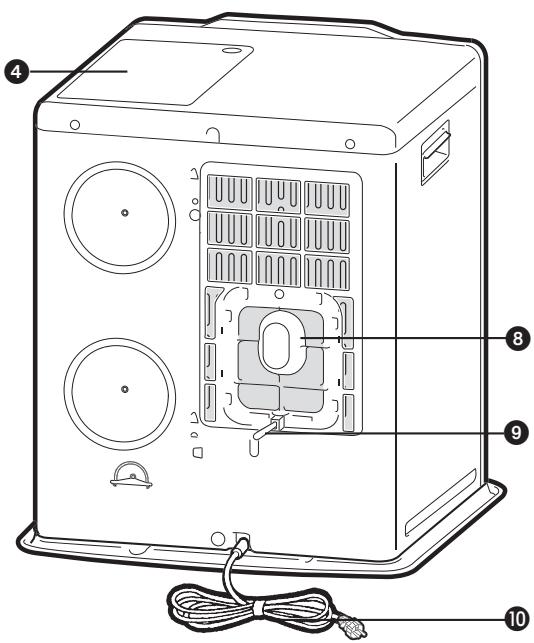

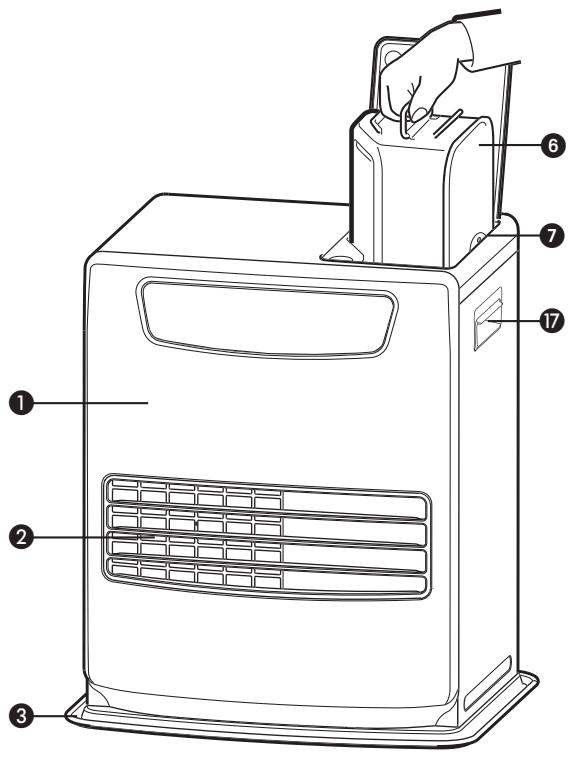

1 Frontpanel
2 Frontgitter
Bundplade
Tankrumslag
5 Betjeningspanel
6 Brændstoftank
7 Brændstofdisplay på tank
8 Ventilatorfilter
9 Termostat
10 230 Volt stik og ledning
11 Informationsdisplay
12 Taend og sluk knap
Børnesikring
14 Indstillingsknapper (tid og temperatur)
15 Timer
SAVE-knap
17 Händtag
18 Knap til forlaenget brændetid/day/set (Weekly timer)
9 Timer-lampe
hoge jesterings knap

Takk for at du kjopte dette "TOYOTOMI"-produktet!

MERK: For Åhindre at varmeovnen slar seg av, anbefaler vi at du lar en dør erler et vindu stå på glott när ovnen er i bruk.

Når ovenen er slätt på med timeren, er on-indikatoren synlig. Displayet viser ønsket (innstilt) og faktisk (rom)temperatur.

ETENNEVARMEOVNEN

E- 5 Veltebeskyttelse.

E- 6 Varmeren brenner darelig.

E- 7 Romtemperatur over 32^

E - B Defekt tenningsmekanisme.

E-B1 Unormal frekvens.

E-9 Skittent luftfilter ell skitten drivstoffpumper

ZIBRO LC-32 - ETENNEVARMEOVNEN - 1
I: När o-n-symbolet vises, er barnesikringen aktivert.

J RIKTIG BRUK AV SPAREFUNKSJONEN

ZIBRO LC-32 - J RIKTIG BRUK AV SPAREFUNKSJONEN - 1
K: Nár
drivstoffindikatoren lyser, viser
informasjonsdisplayet
hvor mange minutter
ovnen kan brenne for beholderen er tom.

VENTILASJONSINDIKATOREN

Iverksett følgende tiltak for Å unngå at det lekker drivstoff nár du transporterer ovnen:

1 La varmeovnen avkjole.
2 Ta den uttakbare beholderen 6 ut av ovnen og ta ut drivstofffilteret (se avsnitt M, fig. M). Noen draper kanlekke fra filteret; ha en klut tilgengelig. Oppbevar drivstofffilteret og beholderen utenfor varmeovnen.
3 Sett transportdekselet der drivstofffilteret skal sitte (fig. N). Trykk det godt papiass. Transportdekselet vil sa langt det er mulig bidra til Åhindre oljelekkasje fra varmeovnen under transport.
4 Sett alltid varmeovnen i staende stilling.
5 Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis det er brukt feil type drivstoff eller drivstoffet er skrittent. Fjern først drivstofffilteret og sett deretter drivstoffpumpen inn i den tome stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

ZIBRO LC-32 - VENTILASJONSINDIKATOREN - 1
L: När

Vi anbefaler at du alltid leser bruksanvisingen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen lösning der,帽子 du ta ovenen med til forhandlerenningar utbedringer er nødvendig.

ZIBRO LC-32 - VENTILASJONSINDIKATOREN - 2

DATABASELAD

(a) Leverandørens navn / varemerke	TOYOTOMI Europe Sales B.V.
(b) Modell	LC-32
(c) Energieeffektivetskasse	A
(d) Direkte varmeutgang	3.2kW
(e) Indirekte varmeutgang	N/A
(f) Energieeffektivitsindeksen	96.0%
(g) Nyttig energieffektivitet	100%
(h) Spesielle forholdsregler	Vennligst se bruksanvisingen for monterings-, installasjons- eller vedli-keholdsanvisninger.

HOVEDKOMPONENTER

ZIBRO LC-32 - HOVEDKOMPONENTER - 1
s

ZIBRO LC-32 - HOVEDKOMPONENTER - 2

ZIBRO LC-32 - HOVEDKOMPONENTER - 3

1 Frontplate
Gitter
Bunnplate
Lokk til uttakbar beholder
5 Betjeningspanel
Uttakbar beholder
7 Drivstoffmål er for attakbar beholder
8 Luftfilter
9 Termostat
10 Stopsel og ledning
11 Informasjonsdisplay
12 knapp
Barnesikring
14 Innstillingsknapper (tid og temperatur)
15 Timer
16 Spareknapp
17 Händtak
18 KNAPP for forlenget brennetid / day / set (Weekly timer)
Tidtaker-lampe
Knapp for hoydeinnstilling

Hvis du onsker yderligere information eller, hvis der opstar problemer, som ici behandles i brugsanvisingen, bedes du besoge vores website www.toyotomi.eu eller kontakt afdelingen Sales Support (adresse og Telefonnummer pa www.toyotomi.eu).
