PS50A550 - Televisore SAMSUNG - Manuale utente e istruzioni gratuiti

Marca	SAMSUNG
Modello	PS50A550
Tipo di prodotto	Televisore al plasma
Dimensioni dello schermo (diagonale)	50 pollici
Risoluzione PC	1920 x 1080 @ 60 Hz
Potenza sonora	10 W + 10 W
Dimensioni (senza piedistallo)	1231 x 770 x 95 mm
Dimensioni (con piedistallo)	1231 x 831 x 320 mm
Peso (senza piedistallo)	38 kg
Peso (con piedistallo)	42 kg
Temperatura di esercizio	10 °C a 40 °C
Umidità di esercizio	10% a 80% (senza condensa)
Altitudine massima	2000 m
Connettori anteriori	HDMI IN 3, USB (WISELINK), S-Video, Video composito, Cuffie
Connettori posteriori	Alimentazione, Component (Y/Pb/Pr), PC in (D-Sub), EXT1 (RGB), EXT2, HDMI IN 1/2, DVI IN (HDMI 2 con audio), Antenna (75 Ω), Service
Funzioni principali	PIP, WISELINK (USB foto/musica), Anynet+ (HDMI-CEC), Televideo, Plug & Play, Blocco genitori, Timer

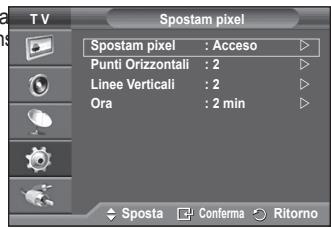

Protezione contro il burn-in	Pixel Shift, Bianco, Scorrimento, Grigio bordo
Pezzi forniti	Telecomando (batterie AAA), cavo di alimentazione, panno per la pulizia, cavi (S-Video, Component), viti, coperchio inferiore, nuclei di ferrite
Manutenzione	Pulire con un panno morbido asciutto; evitare solventi. Consultare un centro assistenza autorizzato in caso di polvere eccessiva.

Domande frequenti - PS50A550 SAMSUNG

Quali tipi di file posso riprodurre tramite la porta USB (WISELINK)?

È possibile visualizzare foto in formato JPEG e ascoltare musica in formato MP3. Le unità di memoria di massa USB (FAT16/32) sono compatibili.

Come evitare il burn-in (persistenza) su questo televisore al plasma?

Evitare di visualizzare immagini fisse (loghi, videogiochi) per più di due ore. Utilizzare le funzioni di protezione: Spostamento pixel, Bianco o Scorrimento nel menu Opzioni immagine. Ridurre contrasto e luminosità.

Posso collegare un computer a questo televisore?

Sì, tramite la porta PC in (D-Sub) sul retro o tramite HDMI. La risoluzione massima supportata è 1920 x 1080 @ 60 Hz. Utilizzare il menu Immagine per regolare posizione e nitidezza.

Come funziona la funzione Anynet+ (HDMI-CEC)?

Anynet+ consente di controllare più dispositivi Samsung compatibili (home theater, lettori) con un solo telecomando. Attivarlo nel menu Ingresso > Anynet+ (HDMI-CEC) e collegare i dispositivi tramite HDMI.

Qual è la procedura per memorizzare automaticamente i canali?

Andare nel menu Canale > Memorizzazione automatica, selezionare il proprio paese e premere INVIO. Il televisore cerca tutti i canali disponibili e li memorizza.

Come bloccare alcuni canali per i bambini?

Utilizzare Gestione canali > Blocco genitori. Attivarlo, quindi selezionare i canali da bloccare nell'elenco. Apparirà una schermata blu durante la selezione.

Posso usare questa TV in alta quota?

Lo schermo al plasma è progettato per funzionare a un'altitudine inferiore a 2000 m. Al di sopra, potrebbe funzionare in modo anomalo. Non installarlo in queste condizioni.

Cosa fare se il telecomando non funziona?

Controllare le batterie (polarità + e -), sostituirle se scariche. Assicurarsi che il telecomando sia puntato verso il sensore e che nessun ostacolo lo blocchi. La portata è di circa 7 metri.

Come fissare il televisore a parete?

Utilizzare un kit di montaggio a parete conforme agli standard VESA 400 x 400 mm (viti M8). Seguire le istruzioni del kit. Il supporto a parete motorizzato (venduto separatamente) consente di regolare l'angolazione tramite il telecomando.

Cosa fare se l'immagine è disturbata o sfocata?

Controllare l'antenna (orientamento, connessione). Se si utilizza un'antenna interna, provare a riposizionarla. È anche possibile regolare la sintonizzazione fine nel menu Canale per migliorare la ricezione.

MANUALE UTENTE PS50A550 SAMSUNG

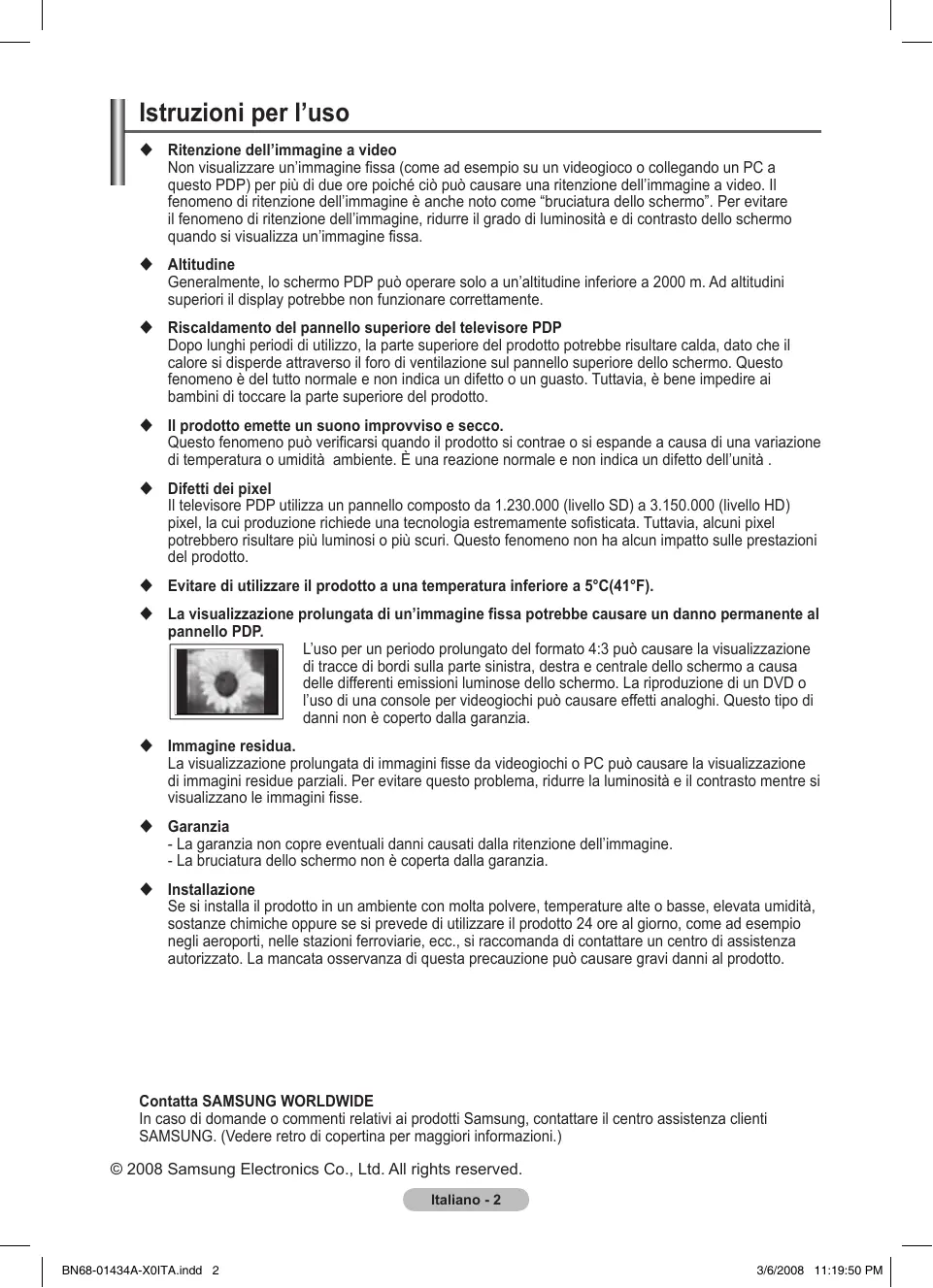

Istruzioni per l'uso

Ritenzione dell'immagine a video

Non visualizzare un'immagine fissa (come ad esempio su un videogioco o collegando un PC a questo PDP) per più di due ore poiché ciò pouc causare una ritenzione dell'immagine a video. Il fenomeno di ritenzione dell'immagine èanche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.

Altitudine

Generalmente, lo schermo PDP può essere solo a un'altitudine inferiore a 2000 m. Ad altitudini superiore il display potrebbe non funzionare correttamente.

Riscaldamento del pannello superiore del teilevisore PDP

Dopo lunghi periodi di utilizzo, la parte superiore del prodotto potrebbe risultare calda, dato che il calorie si disperde atraverso il foro di ventilazione sul pannello superiore dello schermo. Questo fenomeno è del tutto normale e non indica un difetto o un guasto. Tuttavia, è bene impedire ai bambini di toccare la parte superiore del prodotto.

Il prodotto emette un suono improvviso e secco.

Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. è una reazione normale e non indica un difetto dell'unità.

Difetti dei pixel

Il teileisore PDP utilizza un pannello composto da 1.230.000 (livello SD) a 3.150.000 (livello HD) pixel, la cui produzione richiede una technologia extremamente sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Evitare di utilizzare il prodotto a una temperatura inferiore a 5^(41^)

La visualizzazione prolongata di un'immagine fissa potrebbe causare un danno permanente al pannello PDP.

L'uso per un periodo prolongato del formato 4:3couldausare la visualizzazione di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi cuicouldausare effetti analoghi. Questo tipo di dannoni è coperto alla garanzia.

Imagine residua.

La visualizzazione prolungata di immagini fisse da videogiochi o PC può causare la visualizzazione di immagini residesque parziali. Per evitare questo problema, ridurre la luminosità e il contrasto nelle visualizzano le immagini fisse.

Garanzia

• La garanzia non copre eventuali danni causati alla ritenzione dell'imagine.
• La bruciatura dello schermo non è coperta alla garanzia.

Installazione

Se si installa il prodotto in un ambiente con molta polvere, temperature alte o basse, elevata umidità, sostanze chimiche oppure se si prevede di utilizzare il prodotto 24 ore al giorno, come ad esempio negli aeroporti, nelle stazioni ferroviarie, ecc., si raccomanda di contattare un centro di assistenza autorizzato. La mancata osservanza di但这a precauzione può causare gravi danni al prodotto.

Contatta SAMSUNG WORLDWIDE

In caso di domande o commenti relativi ai prodotti Samsung, contattare il centro assistenza clienti SAMSUNG. (Vedere retro di copertina per maggiori informazioni.)

Informazioni generali

Istruzioni per l'uso 2
Controllo dei componenti 4
Uso del piedistallo. 4
Pannello di controllo. 5
Pannello dei collegamenti 6
Visualizzazione del telecomando 8

Funzionamento

Accensione e spegnimento del teilevisore.....9

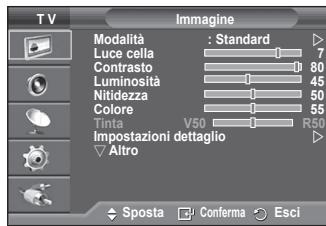

Visualizzazione dei menu 9
Funzione Plug & Play 10

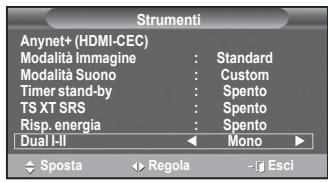

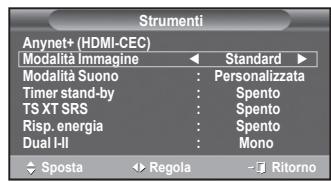

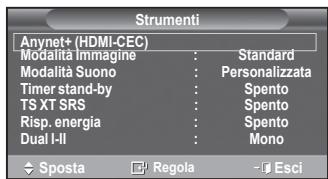

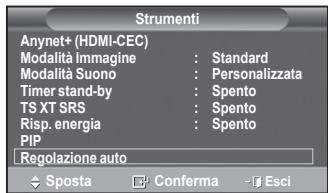

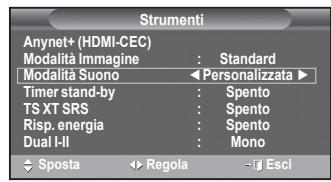

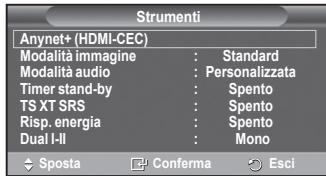

Uso del tasting TOOLS 12
Visualizzazione di una sorgente di segnale esterna 12
Viewing External Signal Sources 12

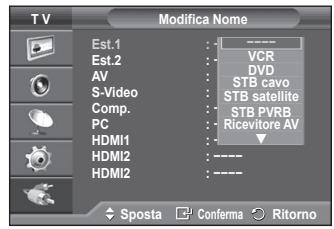

Modifica dei nomi dei dispositivi 13

Controllo dei canali

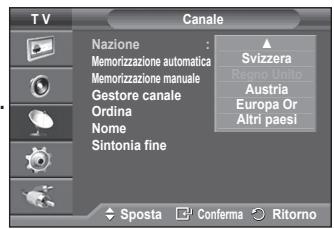

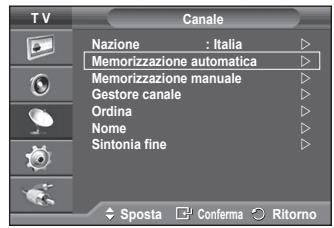

Memorizzazione automatica dei canali 13

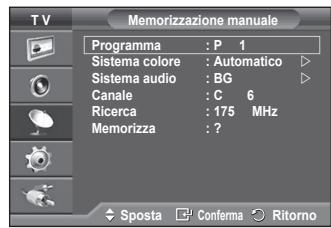

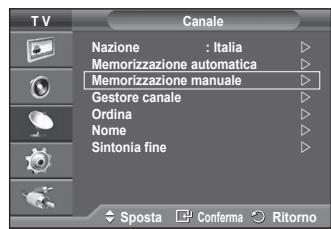

Memorizzazione manuale dei canali. 14

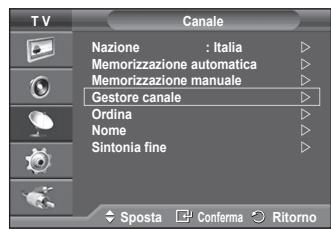

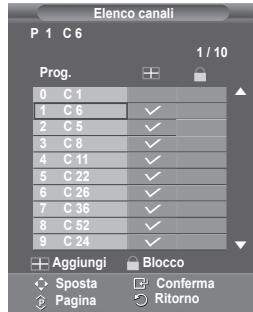

Aggiunta / Blocco di canali. 15

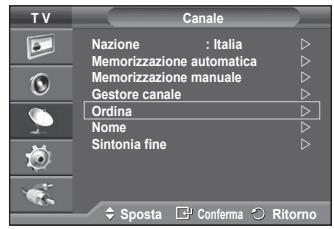

Ordinamento dei canali memorizzati. 16

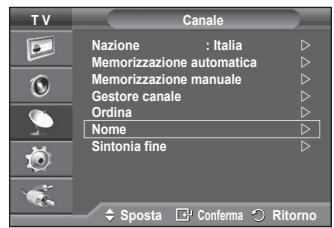

Denominazione dei canali 16

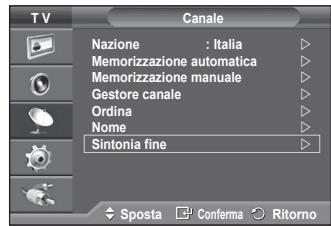

Ricezione fine dei canali 17

Controllodel'immagine

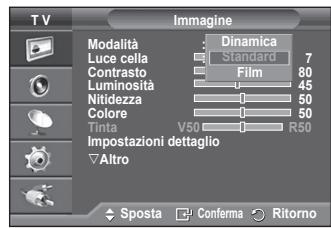

Modifica dello standard dell'immagine 18

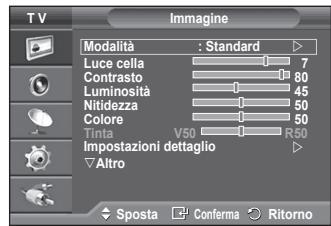

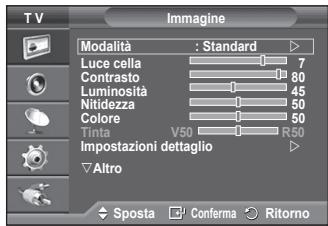

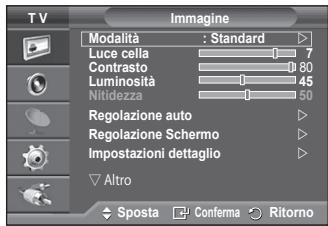

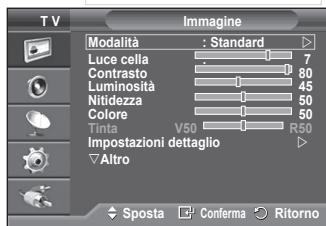

Personalizzazione delle impostazioni dell'imagine 18

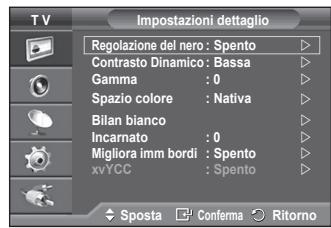

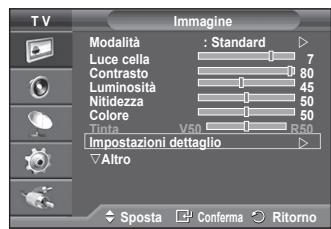

Configurazione delle impostazioni dettagiate dell'immagine 19

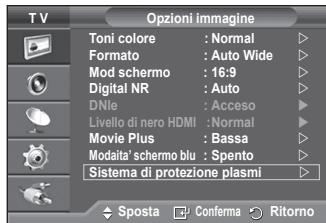

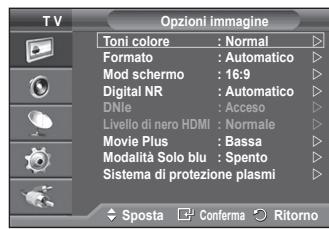

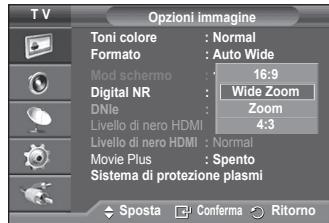

Opzioniimmagine 20
Ripristino delle impostazioni predefinite dell'immagine 22

Controllodellaudio

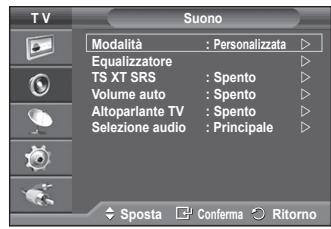

Funzioni audio. 23
Selezione della modalità audio (a seconda del modello). 24
Collegamento delle cuffie (vendute separatamente) 24

Simboli

Premere

Descrizione delle funzioni

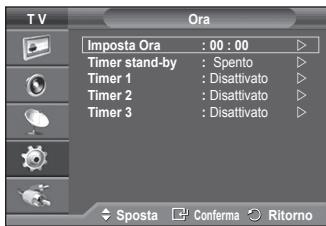

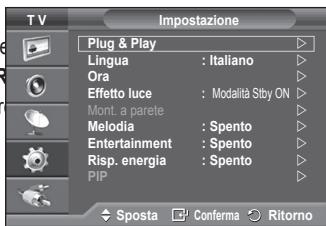

Funzioni orario 25

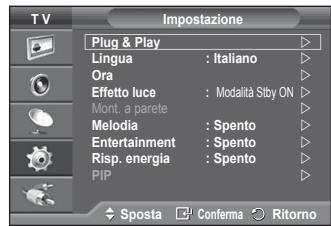

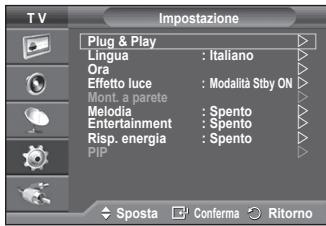

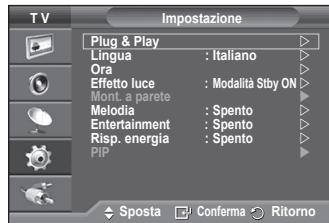

Lingua/Effetto luce/Melodia/Entertainment/Risp. energia/PIP 26

Schermo del PC

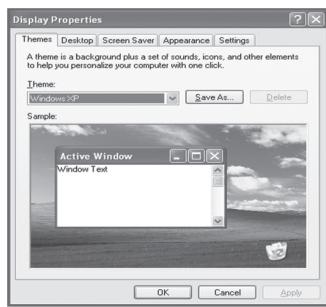

Impostazione del software del PC (basato su Windows XP). 28
Modalità di ingresso (PC). 29
Impostazione del PC. 30

WISELINK

Uso della funzione WISELINK 31
Uso del menu WISELINK. 32

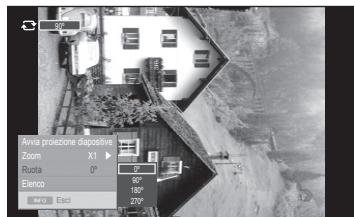

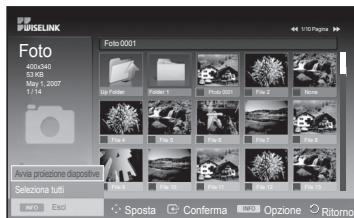

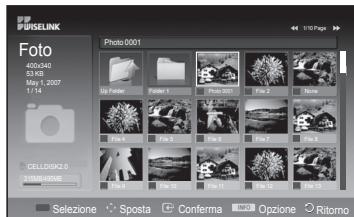

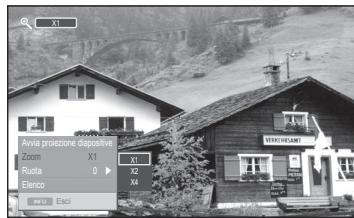

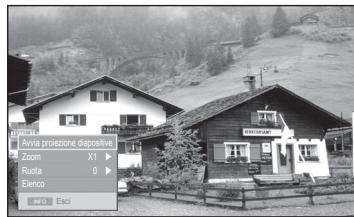

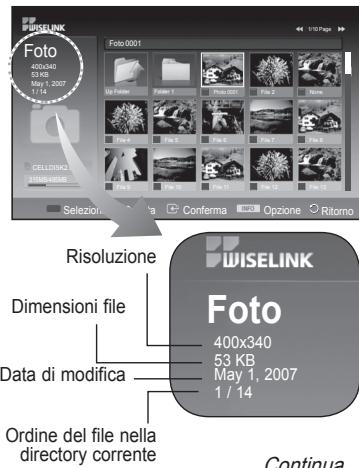

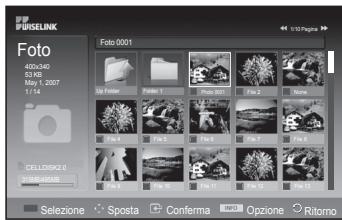

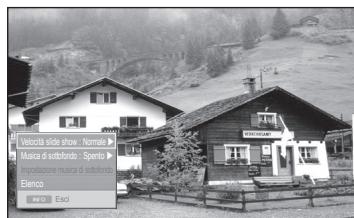

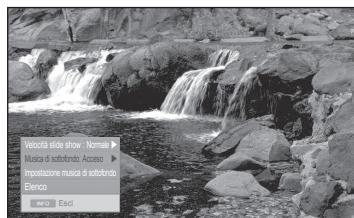

Uso dell'elenco FOTO (JPEG) 33

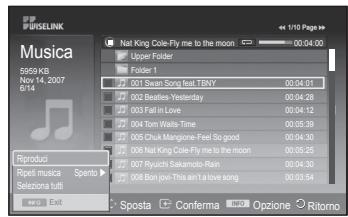

Uso dell'elenco MP3 36
Uso del menu Impostazione 37

Informazioni su Anynet+

Che cos'è Anynet+? 39

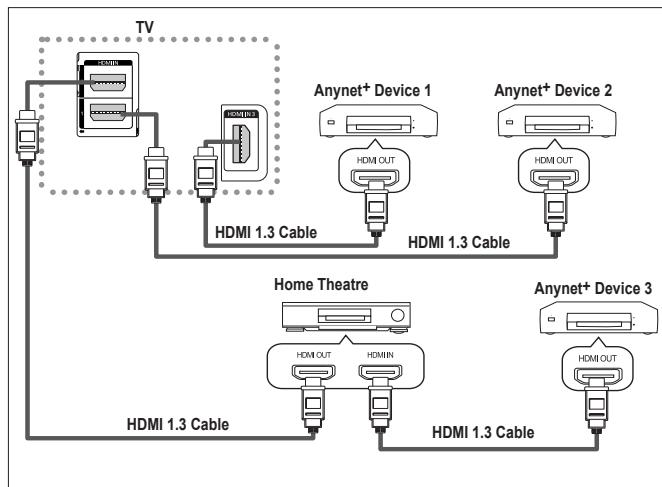

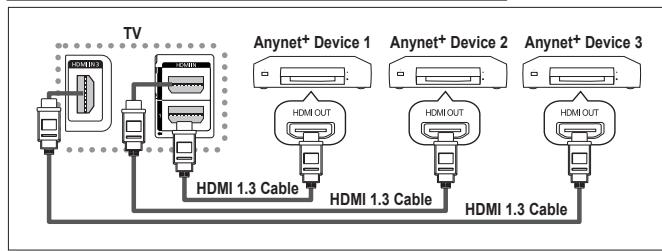

Collegamento dei dispositivi Anynet+ 39
Configurazione di Anynet+ 40

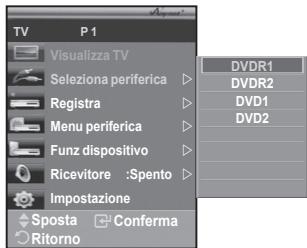

Scansione e passaggio da un dispositorio Anynet+ all'altro 40
Registrazione 41
Ascolto tramite il ricevitore 42
Controlli da effettuare prima di contattare l'assistenza tecnica. 42

Appendice

Funzione Teletext (a seconda del modello)..43

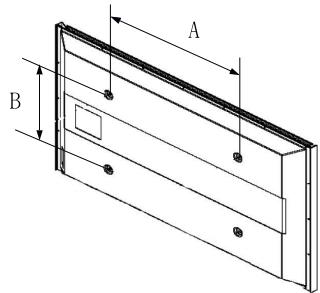

Specifiche del kit di supporto a parete (VESA). 45

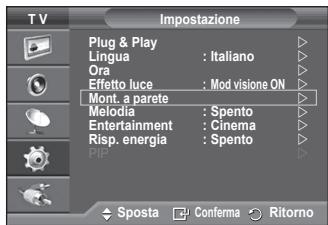

Regolazione montaggio a parete (kit venduto separatamente) 46
Assemblaggio del piedistallo (a seconda del modello). 47
Risoluzione dei problemi 48
Specifiche 49

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Controllo dei componenti

Manuale dell'utente

Telecomando/Batterie AAA

Cavo di alimentazione

Panno di pulizia

Scheda di garanzia/ Scheda di registrazione Guida alla sicurezza

Coperchio-Pannello inferiori / Viti (2ea) (vedere pagina 47).

Nucleo in ferrite per cavo di alimentazione

Nucleo in ferrite per S-Video

Nucleo in ferrite per Component

Acquistabile a parte

Cavo antenna

Cavi Component

Cavi audio

Cavo PC

Cavo scart

Cavo PC Audio

Cavo HDMI

Cavo HDMI/DVI

Nucleo in ferrite (Cavo di alimentazione, S-Video, Component)

I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze.

Quando si collega un cavo, après il nucleo in ferrite e avvolgerlo intorno al cavo vicino alla spina.

Uso del piedistallo

Il PDP delve essere trasportato da due o più personne. Non appoggiare mai il PDP sul pavimento perché potrebbe danneggiarsi. Mantenere sempre il PDP in posizione diritta.
Il PDP più ruotare di 20 gradi a sinistra e a destra.

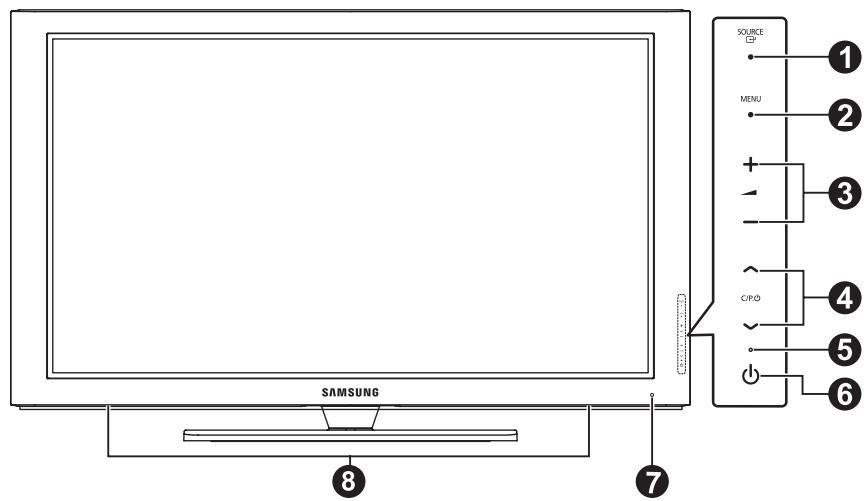

Pannello frontale

La forma e il colore del prodotto possono variare in base al modello.

1 SOURCE

Visualizza un menu con tutte le sorgenti d'ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3).

Nel menu a video,utilizzare quello tastingosi come si usa il tastingo ENTER deltelecomando.

2 MENU

Premere per visualizzare il menu a video con le funzioni del tevisore.

3 - +

Premere peraumentare odiminire il volume. Nel menu a video, utilizzare i pulsanti + cosi come si utilizzato i tasti e del telecomando.

C/P.

Premere perambiare canale. Nel menu a video,utilizzare i pulsanti C/PU cosi come si utilizzato i tasti e▼ del telecomando.

5 Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

6 Tasto di accensione

Premere per accendere e specnere il teilevisore.

7 Sensore del telecomando

Puntare il telecomando in direzione di quello punto sul tevisore.

Altoparlante

Pannello dei collegamenti

La forma e il colore del prodotto possono variare in base al modello.

Quando sicollegeunsystemaaudioovideoaltelevisore,assicurarsicheuttigli elementi siano spenti.
Quando si collega un dispositorio esterno,fare corrispondere il colore del terminale di collegamento a quello del cavo.

1 POWER IN

Collegare il cavo di alimentazione fornito in dotazione.

2 COMPONENT IN

Ingressi (AUDIO L/R) e video (Y / P_B / P_R) per Component.

PC IN(PC) / AUDIO

Collegare ai jack video e audio del PC.

EXT1,EXT2

Ingressi euscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco olettori di dischi video.

Collegamento di dispositivi audio esterni

Collegare i segnali audio RCA provenienti dal teilevisore a una sorgente esterna, come per esempio un dispositivo audio.

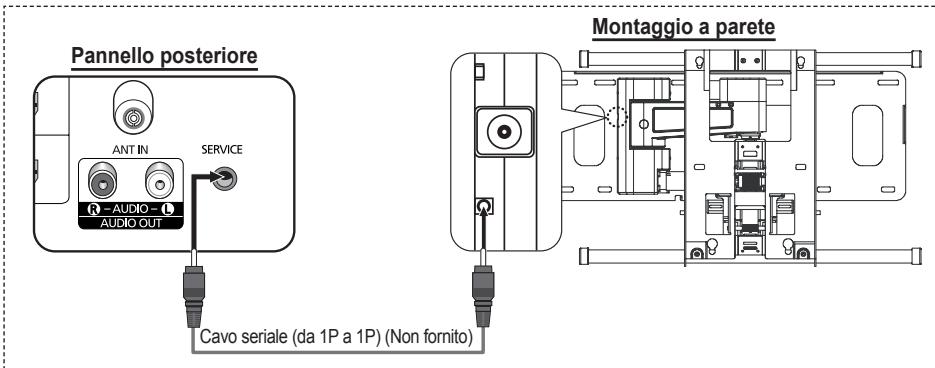

6 SERVICE

• Connettore riservato all'assistenza.
• Per regolare con il telecomando l'angolo di visuale del teilevisore, collegare il jack seriala tra la staffa di montaggio a parete a movimento elettronico e il teilevisore.

Specifiche di I/O

Connette	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	✓	✓	✓	E' disponibile solo l'uscita TV
EXT 2	✓	✓		Uscita da scegliere.

Continua...

HDMI IN 1,2

Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.
- Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utiliser il jack HDMI IN2.

Che casa significa HDMI?

• "High Definition Multimedia interface" permette la transmissione di dati video digitali ad alla definizione e audio digitale a canali multipli.
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il disposativo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN (HDMI 2) AUDIO R/L

Uscite audio DVI per dispositivi esterni.

6 ANT IN

Connetlore coassiale 75 per reti aeree/cavo.

Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i	1080p
HDMI/DVI 50Hz	X	X	X	O	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O	O
Component	O	O	O	O	O	O	O

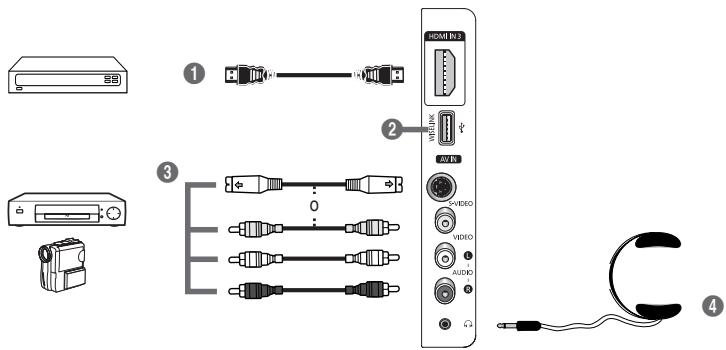

Pannello laterale

La forma e il colore del prodotto possono variare in base al modello.

1 HDMI IN 3

Collegare al jack HDMI di un dispositivo predisistosto per tale uscita.

2 WISELINK

Collegare un dispositivo di memorizzazione di massa USB per visualizzare file di fotografia (JPEG) e riproduire file audio (MP3).

Ingressi video (S-Video o Video) e audio per dispositivi esterni, come ad esempio una videocamera o un videoregistratore.

Jack della cuffia

É possible collegare le cuffie se si desidera guardare un programme tevisivo nella disturbare le altre persone presenti nella stanza.

L'uso prolongato delle cuffie ad alto volume più provocare danni all'dutito.

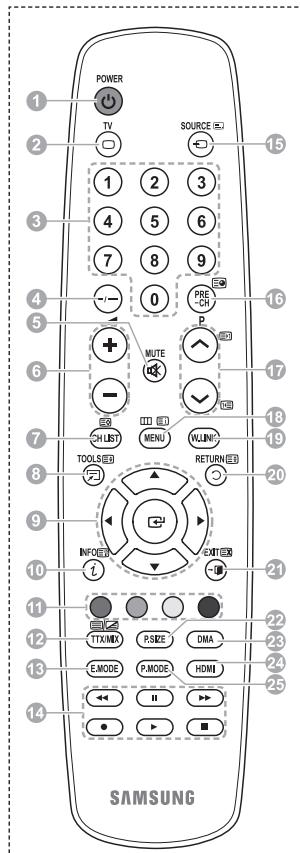

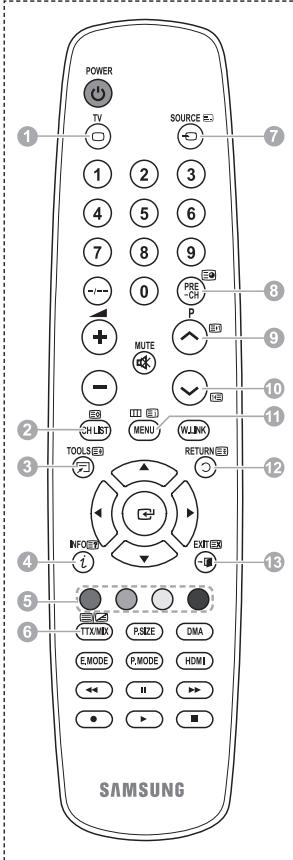

Taste POWER (accende e spegne il teilevisore)
2 Selezione direttamente la modalità TV

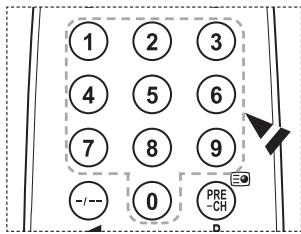

3 Tasti numerici per selezionare diretamente i canali
4 Sezione dei canali con una/due cître
5 Disattivazione temporanea dell'audio
6 Aumento del volume Diminuzione del volume
Tasto di controllo dei canali (vedere pag. 15)
3 Utile per selezione rapidamente le funzioni più frequentlytte utilizzate.
9 Controlla il cursore nel menu
Consente di vedere le informazioni sull'emittente corrente
Premere per selezioniare le opzioni Display (Schemo) e Suono per le modalità Sport, Cinema e Giochi.
14 Funzioni videoregistrar/ DVD (riavolgimento, arresto, produzione/pausa, avanzamento rapido)
15 Selezione della sorgente disponibile
16 Canale precedente
17 Canale successivo Canale precedente
Visualizza il menu a video principale
La funzione consente di visualizzare e riproduire i file di fotografie (JPEG) e i file audio (MP3) da un dispositivo esterno (Vedere pag. 33 (JPEG), 36 (MP3)
20 Ritorna al menu precedente
2 Esce dal menu a video
22 Selezione del formato dell'imagine

Utilizzato quando si connette un dispositivo Samsung DMA (Digital Media Adapter) mediante un'interfaccia HDMI e passando alla modalità DMA. (Il tasting DMA è opzionale.)Per ulteriori informazioni sulle procedure operative, consultare il Manuale dell'utente del dispositivo DMA. Questo tasting è disponibile quando "Anynet+ (HDMI-CEC)" è "Acceso" (vedere a pag. 40)
24 Selezione direttamente la modalità HDMI.
Consente di selezionare la modalità dell'imagine.

Funzioni Teletext

(Vedere pagina 43)

2 Uscita dal Teletext (in base al modello)
7 Memorizzazione Teletext
8 Formato Teletext
10 Visualizzazione Teletext
1 Selezione dell'argomento Fastext
12 Schemo Teletext/ visualizzazione contemporanea delle informazioni Teletext e della trasmissione normale
15 Sezione della modalità Teletext (LIST/FLOF)
16 Pagina secondaria Teletext
17 P : Pagina Teletext successiva
P : Pagina Teletext precedente
18 Indice del Teletext
20 Mantenimento Teletext
21 Annullamento Teletext

Continua...

Installazione delle batterie nel telecomando

1 Sollevare il coperchio sul retro del telecomando come alla figura.
2 Installare le due batterie AAA.

Assicurarsi che leindicazioni " + " e -" sulle batterie corrispondanoallo scherma all'interno del vano.
Non mischiare batterie diverse, ad esempio batterie alcaline e al manganese.

3 Chidere il coperchio come alla figura.

Se si prevede di non utilizzato il telecommando per un periodo di tempo prolongato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecommando più essere usato fino a una distanza di 7 metri dal tevisore. tevisore, le batterie durano circa un anno).

Se il telecomando non funziona! Verificare i seguenti punti:

1. Il televisore è acceso?
2. I poli - e + delle batterie sono invertiti?
3. Le batterie sono esaurite?
4. Si è verificata una interrupzione di corrente, o il cavo di alimentazione è scollegato?
5. É presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento del teilevisore

Il cavo di alimentazione è collegato sul retro del teilevisore.

1 Inserire la spina in una presa appropriata.
Sulla sua sinistra sono presenti sei icone: Imagine, Suono, Canale, Impostazione, Ingressi e Menu digitale.
2 Premere il tasto di accensione (Acceso/Spento) sul pannello frontale del tevisore o premere il tasto POWER sul telecommando per accendere il tevisore. All'accensione, l'ultimo canale che si stava guardando prima di spegnere il tevisore verrà riselezionato automaticamente. Se non è più stato memorizzato alcun canale, non comparà una immagine chiara. Fare riferimento alle sezioni "Memorizzazione automatica dei canali" a pagina 13 o "Memorizzazione manuale dei canali" a pagina 14.
Se il tevisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente. Per informazioni, consultare "Funzioni Plug & Play" a pagina 10.
3 Premere il tasting di accensione (Acceso/Spento) sul pannello frontale del tevisore o premere il tasting POWER sul telecomando per spegnere il tevisore.
4 Per accendere il teilevisore, premere il tasto di accensione (Acceso/Spento) sul pannello frontale del teilevisore oppure premere il tasto POWER o i tasti numerici sul telecomando.

Visualizzazione dei menu

1 Premere il tastingo MENU.
Viene visualizzato il menu principale.
Sulla sua sinistra sono presenti sei icone: Imagine, Suono, Canale, Impostazione, Ingressi e Menu digitale.
2 Premere il tasting o per selezionare unicona.
Premere il tasting per accedere al sottomenu dell'icona.
3 Premere il tasting o▼ per spostarsi sulle voci del menu.
Premere il tasto ENTER per accedere alle loro del menu.
4 Premere il tasto / / per modificare le voci selezionate.
Premere il tasto RETURN per ritornare al menu precedente.
5 Premere il tasto EXIT per uscire dal menu.

Funzione Plug & Play

Se il teilevisore viene acceso per la prima volta, alcune opzioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Se si selezione per erre una nazione sbagliata, i caratteri potrebbero essere visualizzati in modo errato.

1 Se il tevisore è in modalità Standby, premere il tasto POWER sul telecomando. Verrà visualizzato il messaggio il messaggio di avvio della funzione Avvio Plug & Play. Premere il tasto ENTER.

2 Dopo alcuni secondi verrà visualizzato automaticamente il menu Lingua.

3 SeLECTIONARE la lingua desiderata premendo il tasting o▼. Premere il tasting ENTER. SeLECTIONARE la modalità SeLECTIONARE 'Uso domestico' quando si installa il teilevisore a casa. Verra visualizzato.

4 Premere il tasting o per selezionare Demo Negozio o Uso domestico, quando premere ENTER. Viene visualizzato un messaggio per ricordare di controllare lo stato dell'antenna.

La selezione predefinita è Uso domestico.

Si consiglia di impostare la modalità TV o Uso domestico per ottenere la migliorare qualità d'imagine in un ambiente domestico.
La modalità Demo Negozio è dautilizzare solo nei punti vendita.
Se l'unità è stata accidentally impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso domestico (Standard): Premere il tasting Volume. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasting MENU per 5 secondi.

5 Assicurarsi che l'antenna sia collegata al tevisore. Premere il tasto ENTER. Verrà visualizzato il menu Nazione.
6 SeLECTIONARE la propria nazione o area desiderata premendo il tasting o▼. Premere il tasting ENTER.

Continua...

7 Premere il tasto ENTER per iniziare la ricerca dei canali. La ricerca dei canali iniziza e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu Imposta Ora. Premere il tasto ENTER.

Per interrompere la ricerca, premere ENTERupon aselezionatoArresta.
8 Premere il tasting o per selezionare Mese, Data, Anno, Ora, o Min. Per impostarli premere il tasting a o▼.
E possible impostare le voci Mese, Data, Anno, Ora o Min premendo direttamente i tasti numerici del telecomando.
9 Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER.
Anche se non si preme il tasting ENTER, il messaggio scompare automaticamente dopo alcuni secondi.

Per reimpostare esta funzione...

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Impostazione,quindi premere ENTER.
3 Premere nuovamente ENTER per selezionare Plug & Play. Viene visualizzato il messaggio Avvio Plug & Play.

Uso del tasting TOOLS

Il tasto TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente.

Il menu "Strumenti" cambia in base alla modalità di ingresso esterno che si sta visualizzando.

1 Premere il tasting TOOLS.
Verrà visualizzato il menu Strumenti.
2 Premere il tasting o▼ per selezionare un menu, quando premere il tasting ENTER.
3 Per visualizzare, modificare o utilizzato le voci selezionate, premere il tasto / / / ENTER. Per una descrizione più dettagliata di agli funzione, consultare la pagina corrispondente.

• Anynet+(HDMI-CEC), vedere pag. 40
• Modalità Imagine, vedere pag. 18
• Modalità Suono, vedere pag. 23
  Timer stand-by, vedere pag. 25
  TS XT SRS, vedere pag. 23
  Risp. energia, vedere pag. 27
  Dual I-II, vedere pag. 24

Visualizzazione di una sorgente di segnale esterna

È possibile passare alla visualizzazione di un segnale proveniente da un dispositivo collegato, come ad esempio un videoregistrar, DVD, Set-Top box, al teileisure e viceversa (via etere o via cavo).

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Ingressi,quindi premere ENTER.
3 Premere nuovamente ENTER per selezionare Elenco sorgenti.
4 Premere il tasting a o▼ per selezionare la sorgente del segnale, quindi premere ENTER.

Sorgenti del segnale disponibili: TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3

E' possible scegliere solo i dispositivi esterni collegati al televisore.

E possible selezionare queste opzioni simplicamente premendo il tasto SOURCE sul telecomando.
Per visualizzare nuovamente un programma tevisivo, premere il tasto TV e selezionare il numero di canale desiderato.
E' possiblere selezionare queste opzioni simplicamente premendo il tasto HDMI sul telecomando.

Modifica dei nomi dei dispositivi

É possible assegnare un nome alla sorgente esterna.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo o▼ per selezionare Ingressi, quindi premere ENTER.
3 Premere il tastingo o▼ per selezionare Modifica Nome, quindi premere ENTER.
4 Premere il tasting o▼ per selezionare la sorgente esterna da modificare, quando premere ENTER.
5 SeLECTIONARE il dispositorio desiderato premendo il tasting o▼, quindi premere ENTER.

Nomi dei dispositivi disponibili: VCR, DVD, STB cavo, STB satellite, STB PVR, Ricevitore AV, Giochi, Videocamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA.

6 Premere il tastinge EXIT per uscire.

Memorizzazione automatica dei canali

É possibè effettuare la scansione delle gamme di frequenza disponibili (la disponibilità dipende alla nazione).

I numero di programma assegnati automaticamente potrebbero non corrispondere ai numero di programma effettivi o desiderati. Tuttavia, è possibile ordinare manually i numero ed eliminare i canali indesiderati.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tasting o▼ per selezionare Canale, quindi premere ENTER.
3 Premere nuovamente il tasting ENTER. Vengono elencate le nazioni disponibili.
4 SeLECTIONARE la nazione premendo il tasting o▼, quando premere il tasting ENTER.
5 Premere il tasting o▼ per selezionare Memorizzazione automatica, quando premere il tasting ENTER.
6 Premere nuovamente il tasto ENTER per avviare la ricerca. La ricerca terminerà automaticamente.

Per interrompere la ricerca prima del termine, premere il tasto MENU o ENTER.

Memorizzazione manuale dei canali

È possible memorizzare i canali tevisivi, compreso quelli ricevuti via cavo.

Quando si memorizzano manualmente i canali, è possible scegliere:

Se memorizzare o meno agli canale trovato.
Il numero di programma di agli canale memorizzato che si desidera identificare.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tasting o▼ per selezionare Memorizzazione manuale, quindi premere il tasting ENTER.
4 Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER.
5 Una volta terminata l'impostazione, premere il tasto ENTER.
6 Premere il tasto EXIT per uscire.

Programma (Numero di programma da assegnare a un canale)

• Premere il tasting o sino a quando appeare il numero corretto.

  Éanche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).

Sistema colore: Automatico/PAL/SECAM/NTSC4.43

• Premere il tasting o per selezionare lo standard del colore desiderato.

Sistema audio: BG/DK/I/L

• Premere il tasting o▼ per selezionare lo standard audio desiderato.

Canale (Quando si conosce il numero del canale da memorizzare)

• Premere il tasting o per selezionare C (canale via antenna) o S (canale via cavo).
• Premere il tasting , quando premere il tasting o per selezionare il numero desiderato.

èanche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).
Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

Ricerca (Quando non si conosce il numero del canale)

• Premere il tasting o▼ per avviare la ricerca.
• Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appeare il primo canale o il canale selezionato.

Memorizza (Quando si memorizza il canale e il numero di programma corrispondente)

• Impostare su OK premendo il tasting ENTER.

Modalità del canale

P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In esta modalità, è possible selezionare un canale digitando il numero corrispondente.
C (Antenna): É possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.
S (Cavo): É possible selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

Aggiunta / Blocco di canali

Utilizzando la funzione Gestore canale è possibile bloccare o aggiungere ulteriori canali.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tastingo▼per selezionareGestore canale, quindi premere ENTER.
Aggiunta di canali

Utilizzando l'Elenco canali è possibile aggungere ulteriori canali.

4 Selezionare Elenco canali premendo il tasto ENTER.
5 Spostarsi nel Campo () premendo i tasti / / / selezionare il canale da aggiungere e premere ENTER per aggiungere il canale.

Se si preme di nuovo il tasto ENTER il symbolo (✔)'accanto al canale scompare e il canale non viene aggiunto.

Blocco di canali

Tramite esta funzione è possible impedireagli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l'audio.

6 Premere il tastingo▼per selezionare Blocco canali, quindi premere ENTER.
7 Selezionare On premendo il tasting o▼, quando premere ENTER.
8 Premere il tastingo▼per selezionare Elenco canali, quindi premere ENTER.
9 Spostarsi nel Campo ( ) premendo i tasti ▲/▼/▲/▶, selezionare il canale da bloccare e premere ENTER.

Se si preme di nuovo il tasto ENTER il simbolo (✓) accanto al canale scompare e il canale non viene bloccato.
Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu.

10 Premere il tasting EXIT per uscire.

E possibile selezionale queste opzioni semplicamente premendo il tasto CH LIST sul telecomando.

Ordinamento dei canali memorizzati

Questa operazione consente di modificare i numero di programma dei canali memorizzati.

È spesso necessaria dopo la memorizzazione automatica dei canali.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tasting o▼ per selezionare Ordina, quando premere il tasting ENTER.
4 Selezionare il canale che si desidera spostare premendo il tasting o , quindi premere ENTER.
5 SeLECTIONARE il numero del programma da assegnare al canale premendo il tasto o . Premere ENTER. Il canale viene spostato nella sua nuova posizione e tutti gli altri canali si spostano di consegenza.
6 Ripetere i passaggi da 4 a 5 per assegnare i numero di programma ai canali.
7 Premere il tasto EXIT per uscire.

Denominazione dei canali

I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. è possible tuttavia assegnare nuovi nomi modificando quelli esistenti.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tasting o▼ per selezionare Nome, quindi premere ENTER.
4 Premere il tasting o▼ per selezionare il canale al quale assegnare il nuovo nome, quindi premere ENTER.
5 Premiere il tasto o▼ per selezionare una lettera, un numero o un symbolo. La sequenza è: A~Z, 0~9, +, -, *, /, vuoto). Per spostarsi sulla lettera precedente o successiva, premere il tasto o▼, quindi premere ENTER.
6 Ripetere i passaggi da 4 a 5 per agli canale al quale si desidera assegnare un nuovo nome.
7 Premere il tasto EXIT per uscire.

Ricezione fine dei canali

Se la riscezione è chiara, non è necessario sintonizzare il canale poiché esta operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione.

Se tuttavia il segnale risulta debole o distorto, cui sono necessario sintonizzare il canale manualmente.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tastingo▼per selezionare Sintonia fine, quindi premere ENTER.
4 Per ottenere un'immagine nitida e chiara e una Buona qualità dell'audio, premere il tasto o fino a raggiungere l'impostazione ottimale. Premere il tasto ENTER.

Press the INFO button. L'opzione Memorizzazione sintonia fine modifica il colore il colore dell'OSD (On Screen Display) del canale da bianco a rosso,aggiungendo il significato "..."
Per reimpostare la sintonia fine su 0, selezionare Reset premendo il tasto o . Premere il tasto ENTER.

5 Premere il tasting EXIT per uscire.

Modifica dello standard dell'immagine

È possibile selezionare il tipo di imagine che più corrisponde alle proprie esigenze.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tasting ENTER per selezionare Imagine.
3 Premere il tasto ENTER per selezionare Modalità.
4 SeLECTIONARE la modalità desiderata premendo il tasto o , quindi premere ENTER.

Modalità disponibili: Dinamica, Standard, Film

I parametri di impostazione possono variare in base alla sorgente di ingresso.

5 Premere il tasto EXIT per uscire.

Scegliere Dinamica per guardare i programmi tevisivi durante il giorno o quando la luce ambientale è molto intensa.
Scegliere Standard per guardare la televisione in condizioni normali.
Scegliere Film per guardare i film.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere ittastoo▼per selezionare la Modalita Immagine.
3 Per selezionare l'opzione desiderata, premere il tasting o

E' inoltre possibile premeire il tasto P.MODE sul telecomando per selezionare una delle impostazioni standard dell'imagine.

Personalizzazione delle impostazioni dell'immagine

Il tevisore ha diverse opzioni che consentono di controllare la qualità dell'imagine.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasting ENTER per selezionare Imagine.
3 Premere il tasto ENTER per selezionare Modalità.
4 SeLECTIONARE la modalità desiderata premendo il tasto o , quindi premere ENTER.

Modalità disponibili: Dinamica, Standard, Film

5 Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER.
6 Una volta terminata l'impostazione, premere il tasto ENTER.
7 Premere il tasting EXIT per uscire.

Luce cella - Contrasto - Luminosità - Nitidezza - Colore - Tinta

In modalità Analog TV (TV analogica), Est., AV, S-Video del sistema PAL, non è possibile utilizzato la funzione Tinta.
In modalità PC, è possible modificare solo i parametri Luce cella, Contrasto e Luminosità. Premere il tasto o fino a raggiungere l'impostazione ottimale.

Configurazione delle impostazioni dettagliate dell'immagine

È possible configurare le impostazioni dettagliate dell'imagine.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tasting per selezionare Imagine.
3 Premere il tastingo o▼ per selezionare Impostazioni dettaglio, quindi premere ENTER.
4 Selezionare I'opzione desiderata premendo il tasto o , quindi premere ENTER.

Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Spazio colore, Bilan bianco, Incarnato, Migliora immordi, xvYCC

5 Una volta terminata l'impostazione, premere il tasto ENTER.
6 Premere il tasting EXIT per uscire.
La modalità Impostazioni dettaglio è disponibile in modalità Standard o Film.

In modalità PC, è possibile modificare solo i parametri "Contrasto Dinamico", "Gamma" e "Bilan bianco" tra le opzioni della voce "Impostazioni dettaglio".
Regolazione del nero: Spento/Bassa/Media/Alto

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profundità.

Contrasto Dinamico: Spento/Bassa/Media/Alto

Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

Gamma: -3 +3

Consente di regolare la luminosità media delle immagini.

Premere il tasting ofo nino a raggiungere l'impostazione ottimale.

Spazio colore: Automatico/Nativa/Personalizzata

Lo spazio colore è la matrice di colori composta dai colori rosso, verde e blu.

Per scopire lo straordinario mondo dei colori naturaliISTA selezionare lo spazio colore preferito.

• Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.
• Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde.
• Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze. (vedere

"Personalizzazione dello Spazio colore")

Personalizzazione dello Spazio colore

Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta

Regola la gamma colore per adattarla alle proprioie preferenze.

La funzione Colore è disponibile quando l'opzione Spazio colore è impostata su Personalizzata.

Premere il tastingo o▼ per selezionare Rosso, Verde, Blu, Giallo, Ciano o Magenta.

Premere il tasto ENTER.

• Rosso/Verde/Blu: Nella funzione Colore, è possible regolare i valori RGB per i colori selezionati

Premere il tastingo o▼ per selezionare Rosso, Verde o Blu e modificarne i valori. Premere il tastingo ENTER.

Premere il tasto o per diminuire o augmentare il valore della voce desiderata.

Premere il tasto ENTER.

• Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modificato il valore, lo schermo viene automaticamente aggiornato.

Selectionare l'opzione desiderata premendo il tastingo o▼, quindi premere ENTER. Premere il tastingo o▼ fino a raggiungere l'impostazione ottimale.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Continua....

Incarnato: -15~+15

E' possible enfatizzare i toni rosa dell'imagine.

Premere il tasting o fino a raggiungere l'impostazione ottimale.

Una volta modificato il valore, lo schermo viene automaticamente aggiornato.

Migliora imm bordi: Spento/Acceso

Consente di mettere in risalto i bordi degli oggetti.

I Impostando la modalità xvYCC su On, si notera un miglioramento nei dettagli e nel colore quando si guarda un film da un dispositivo esterno (per es unlettore DVD) collegato ai jack HDMI o Comp. IN. E' necessario impostare la modalità Imagine su Movie Film per poter attivare la funzione.

La funzione xvYCC è attivabile solo in modalità Component o HDMI (Y, Cb, Cr).

Opzioni imagine

É possible configurare le impostazioni dettagliate dell'immagine.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasto ENTER per selezionare Imagine.
3 Premere il tasto o per selezionare Opzioni imagine, quando premere il tasto ENTER.
4 SeLECTIONARELA modalita desiderata premendo il tastingo▼,quindi premere ENTER.
5 Una volta terminata l'impostazione, premere il tasto ENTER.
6 Premere il tastinge EXIT per uscire.
In modalità PC, è possible modificare solo i parametri Toni colore, Formato e Sistema di protezione plasmi tra le opzioni della voce Picture Options (Opzioni immagine).
Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2

Se la modalità dell'imagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili.

Formato: Automatico/ 16:9/ Wide Zoom/ Zoom/ 4:3/ Solo scansione

È possibile impostare il fornato dell'imagine che più si adatta alle proprie esigenze.

• Automatico: Espande e alza verticalmente l'immagine da 4:3 a 16:9.
• 16:9: Imposta l'imagine sul formato 16:9.
• Wide Zoom: Aumenta il formato dell'immagine a più di 4:3. Dopo ave selezionato, è possible spostare l'immagine in alto o in basso utilizzato il tasting ▲ o▼ premendo il tasting ▷ o ENTER.
• Zoom: Ingrandisce verticalmente la dimensione dell'imagine sullo schermo.
• 4:3: Imposta il formato normale 4:3.
• Solo scansione: Utilizzato questa funzione per visualizzare l'imagine completa con segnali HDMI (720p/1080i/1080p), Comp. (1080i/1080p).

Dopo avoir selezionata l'opzione "Solo scansione" in modalità HDMI (1080i/1080p) o Comp. (1080i/1080p):

Premiere il tasto o per selezionare , quindi premere ENTER.

Premere il tasting ,▼, o per spostare l'immagine verso l'alto, il basso, a sinistra o a destra.

Reset: Premere il tasting o per selezionare Reset, quando premere ENTER. E' possibile azzerare le impostazioni.

Con il formattingo imagine in modalità Solo scansione HDMI, in base al dispositivo AV collegato, lo schermo più essere escluso oppure su diesso più comparire un colore specifico.
Per una connessione HDMI (1080p) a 24, 25, 30, 50 e 60 Hz, e per una connessione Comp. (1080p) a 50 e 60Hz, è supportata solo la sorgente di ingresso.

É possible modificare il fornato dell'imagine semplicamente premendo il tasto P.SIZE del telecomando.

A seconda del tipo di sorgente di ingresso, le opzioni relative al fornato dell'imagine possono variare.
Le voci disponibili variano in base alla modalità selezionata.
Quando in modalità PIP viene attivata la funzione Doppio (□, □), l'opzione Picture Size (Formato immagine) non può essere impostata.

In modalita PC, è possible regolare solo i formati "16:9" e "4:3".

Posizionamento e ridimensionamento dello schermotramite lo Zoom

• L'uso della funzione Zoom consente di posizionare lo schermo, ridimensionario versuso l'alto e verso il basso e modificarne il fornato utilizzato il tasto o .
• Per spostare lo schermo verso l'alto e verso il basso, utilizzare il tasting o dopo averere selezionato I'
  opzione tramite il tasting
• Per modificare il fornato verticale dello schermo, utilizzato il tasting o dopo averere selezionato l'opzione tramite il tasting o .

Mod schermo: 16:9/ Wide Zoom/ Zoom/4:3

Quando si imposta il formatting dell'imagine su Automatico su un teilevisore con Formatting 16:9, è possible determinare le dimensioni dell'imagine da visualizzare nel formatting 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formatting dell'imagine diverso equesta funzione devel esere quindi selezionata dall'utente.

16:9: Imposta l'imagine sul fornato 16:9.
- Wide Zoom: Aumenta le dimensioni dell'imagine a più di 4:3.
Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
- 4:3: Imposta il formato normale 4:3.

Questa funzione non è disponibile in modalità PC, Component o HDMI.
Questa funzione non è disponibile in modalità Comp. o HDMI.

Digital NR: Spento/Bassa/Media/Alto/Automatico

Se il segnale ricevato dal televisore è deble, è possible attivare questa funzione per ridurre i disturbistatici e l'effetto "ghosting" sullo schermo.

S Questa funzione non è disponibile in modalità PC.
Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottener la migliorata qualità visiva.

Questo appearecchio teilevisio include la funzione DNle per offre un'alta qualità visiva. Attivando esta opzione, è possiblo visualizzare l'immagine con la funzione DNle attivata. Se si imposta la funzione DNle su Demo, è possiblo visualizzare a scopo dimensostrivo una immagine normale e una imagine migliorata atraverso la funzione DNle. Utilizzato esta funzione, è possiblo rendersi conte della differenza di qualità visiva.

DNlTeM (Digital Natural Image engine) DNle

Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algo itmo di compensazione dell'immagine permiette di ottenere immagini più brillanti, chiare e dettagliate. La technologia DNle™ si adatta a agli tipo di segnale.

Questa funzione non è disponibile in modalità PC.
DNlè è disponibile solo in modalità Dinamica.

Livello di nero HDMI: Normale/Bassa

Questa funzione consente di regolare la qualità dell'imagine (livello di nero, contrasto, colore, ecc.) con una sorgente video HDMI nella gamma limitata RGB (da 16 a 235).

Questa funzione è attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

Movie Plus: Spenta/Bassa/Media/Alta/Demo

Questa funzione consente di visualizzare più chiaramente il testo e ottener un incarnato più naturale nelle scene in rapido movimento.

Questa funzione non è disponibile in modalità PC.
Le modalità Wide Zoom, Zoom e Just Scan (Solo scansione) non sono supportate.

Modalità Solo blu: Spento/Acceso

Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuvendo i segnali rosso e verde dal video, in modo da offrir un effetto Blue Filter utile per regolare il Colore e la Tinta delle apparecchiature video qualilettori DVD, impianti Home Theater, ecc.

Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiassi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo,enza l'uso di un ulterioro Blue Filter.

La Modalità Solo blu è disponibile quando la modalità Immagine è impostata su Film o Standard

Sistema di protezione plasmi

Per ridurre il rischio di incorrere nella bruciatura dello schermo,但这a unità è equipaggiata con una Tecnologia che previene

Continua...

questo fenomeno. Questa Tecnologia permette di programmare lo spostato (linee verticali) e lateramente (punti orizzontali). L'impostazione Ore cons movimento delle immagini in minuti.

• Spostam pixel: Utilizzato questa funzione, è possible ridurre al minimo la formazione di immagini persistenti sullo schermo spostando i pixel sul PDP agli instanto in direzione orizzontale o verticale.

• Impostare Spostam pixel su Acceso premendo il tasto o , quando premere ENTER.

• Selezionale l'opzione desiderata premendo il tasto o , quando premere ENTER.
  Le opzioni disponibili sono: Punti Orizzontali, Linee Verticali, Ora

Condizione ottimale per lo spostamento dei pixel;

	PC	TV/Ext/Component/HDMI
Punti Orizzontali	4	4
Linee Verticali	4	4
Ora (minuti)	4	4 min

Il valore Spostam pixel più variate in base alla dimensione del monitor (pollici) e alla modalità.

• Bianco: Questa funzione consente di rimuovere le immagini persistenti sullo schermo dati il colore dei pixel in bianco. Usare questa funzione in presenza di immagini persistenti o symboli sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa.
• Scorrimento: Questa funzione consente di rimuovere le immagini persistenti sulla schermo spostando tutti i pixel sul PDP in base a una sequenza. UsareQuesta funzione in presenza di immagini persistenti o simbolisulsschermospecialmente quando è stata visualizzata per lungo tempo una imagine fissa.
• Grigio: Quando si utilizes il formatting 4:3, è possible evitare il rischio di datti allo schermo regolando il bilanciamento del bianco sull'estremità destra e sinistra. Scuro: Con il formatting 4:3, oscura i lati destro e sinistro. Chiaro: Con il formatting 4:3, schiarisce i lati destro e sinistro.

  Per rimuovere le immagini persistenti sullo schermo, utilizzare Bianco o Scorrimento. Sebbene entrambe le funzioni possano essere utilizzate con successo per rimuovere le immagini persistenti sullo schermo, Scorrimento la più efficace.
  Per rimuovere completeness imagini persistenti sullo schermo, la funzione di rimozione delle immagini persistenti deve essere eseguita per un periodo di tempo prolongato (circa 1 ora). Qualora le imagini persistenti dovessero rimanere sullo schermo dopo aver eseguito la funzione di rimozione, ripeterla nuovamente.
  Premere un tasto qualsiasi sul telecomando per annullare esta funzione.

Ripristino delle impostazioni predefinite dell'immagine

possiblenegurareleimpostazioniedetttagliedell'immagine.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tasting per selezionare Imagine.
3 Premere il tasting o▼ per selezionare Reset, quindi premere ENTER.
4 Premere il tastingo▼per selezionare OK o Cancella, quandipremere ENTER.

Ogni modalità può essere azzerata.

Funzioni audio

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasting o▼ per selezionare Suono, quando premere il tasting ENTER.
3 Selezionare I'opzione desiderata premendo il tasto o , quindi premere ENTER.

Le opzioni disponibili sono: Modalità, Equalizzatore, TS XT SRS, Volume auto, Altoparlante TV, Selezione audio

4 Una volta terminata l'impostazione, premere il tasto ENTER.
5 Premere il tasting EXIT per uscire.
Modalità: Standard/Musica/Film/Dialoghi/Personalizzata è possibile selezionare il tipo di effetto audio da utilizzato nelle si guarda una trasmissione.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasting o▼ per selezionare la Modalità Suono.
3 Per selezionare I'opzione desiderata, premere il tastingo o.

Equalizzatore: Balance/100Hz/300Hz/1kHz/3kHz/10kHz

Il teilevisore dispone di varie impostazioni che consentono di controllare la qualità dell'audio.

Se si modificano Queste impostazioni, la modalità audio viene automaticamente impostata su Personalizzata.

TruSurround XT è una technologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparanti, inclusi gli altoparanti interni del teilevisore.

É pienamente compatible con tutti i formati multicanale.

TruSurround XT

TruSurround XT, SRS e il symbolo (●) sono marchi di SRS Labs, Inc. La technologia TruSurround XT è utilizzata su licenza di SRS Labs, Inc.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Per selezionare TS XT SRS premere il tasto o .
3 Premere il tasting o per selezionare Acceso o Spento.

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume agli volta che si cambia

canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumento il livello dell'uscita audio quando il segnale di modulazione è basso.

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

I tasti - + e MUTE non funzionano quando l'opzione Altoparlante TV è impostata su Off.
Se è attenuata l'opzione Altoparlante TV, non è possibile utilizzato i comandi del menu Suono.

Selezione audio: Principale/Secondario

Durante l'uso della funzione PIP, è possible ascoltare l'audio dell'imagine secondaria (PIP).

• Principale: Consente di ascoltare l'audio dell'imagine principale.
• Secondario: Consente di ascoltare l'audio dell'imagine secondaria.

Sezione della modalità audio (a seconda del modello)

Il tasto DUAL I-II visualizza/gestisce l'elaborazione e l'output del segnale audio. Quando l'apparecchiatura è accesa, la modalità viene automaticamente impostata su "Dual-I" o "Stereo", a seconda della trasmissione corrente.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tastingo▼per selezionare Dual I-II.
3 Per selezionare l'opzione desiderata, premere il tasto o .

	Tipodi trasmissione	Indicazione a video
NICAM Stereo	Trasmissione normale (Audio standard)	Mono (Uso normale)
	Normale + Mono NICAM	NICAM	←→	Mono (Normale)
	Stereo NICAM	NICAM stereo	←→	Mono (Normale)
	NICAM DUAL-I/II	NICAM Dual-1	→ NICAM Dual-2	Mono (Normale)
A2 Stereo	Trasmissione normale (Audio standard)	Mono (Uso normale)
	Bilingue o Dual-I/II	Dual I	←→	Dual II
	Stereo	Stereo	←→	Mono (Mono forzato)

Se le condizioni di ricezione peggiorano, l'ascolto sarei più agevole in modalità Mono.
Se il segnale stereo è debole e si verifica unchio automatico, passare alla modalità Mono.

Collegamento delle cuffie (vendute separatamente)

É possibile collegare le cuffie al televisore se si desidera guardare un programma tevisivo senza disturbare le personne presente nella stanza.

Quando si insertisce il jack della cuffia nella porta correspondente, è possibile utilizzato solo le funzioni "Auto volume" (Volume auto) e "Sound Select" (Selezione audio) (in modalità PIP) nel menu Sound (Suono).

L'uso prolongato delle cuffie ad alto volume più causare danni all'udito.
Quando sicollege la cuffia al teilevisore, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del teilevisore sono regolabili indipendente.

Pannello laterale del tevisore

Funzioni orario

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasto o▼ per selezionale Impostazione, quindi preme
3 Premere il tasting o▼ per selezionare Ora, quindi premere ENTER
4 Selezionare I'opzione desiderata premendo il tasting o▼, quando pr Le opzioni disponibili sono: Imposta Ora, Timer stand-by, Timer 1, Timer 2, Timer 3
5 Una volta terminata l'impostazione, premere il tasting ENTER.
6 Premere il tasting EXIT per uscire.

Imposta Ora

É possible impostare l'orologio del teilevisore in modo che venga visualizzata l'ora corrente quando si preme il tasto INFO del telecomando. É necessario impostare l'oraanche perutillicare il timer di accensione o spegnimento automatico.

• Premere il tasting o per selezionare Mese, Data, Anno, Ora o Minuto. Per impostarli premere il tasting o .
  É possible impostare le voci Mese, Data, Anno, Ora o Minuto premendo direttamente i tasti numerici del telecomando.

  Nel caso in cui si sera verificata una interrupzione di corrente oppure l'unità si stata scollegata dall'alimentazione, le impostazioni dell'orologio andranno perdute.

Timer stand-by

É possible selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del tevisore in modalità Standby.

• Selezione are un tempo di accensione predefinito (Spento, 30, 60, 90, 120, 150 o 180) premendo il tasto o .

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasting o▼ per selezionare Timer stand-by.
3 Premere il tasto o per selezionare i minuti, quindi premere il tasto ENTER.

Timer 1 / Timer 2 / Timer 3

E possible impostare i timer di accensione/spegnimento in modo che il televisione si accenda o spenga automaticamente all'ora selezionata.

É prima nécessario impostare l'oroLOGIO.

• Premere il tasting o per selezionare la voce desiderata.

Premere il tasting o▼ per regolare l'impostazione.

Orario TV on: Selezionare l'ora e i minuti, quando scegliere Spento/Acceso. Per attivare il timer, scegliere Si.

Orario TV off: Selezionare l'ora e i minuti, quando scegliere Spento/Acceso. Per attivare il timer, scegliere Si.

Ripetizione: Selezionare Una volta, Ogni giorno, Lun~Ven, Lun~Sab o Sab~Dom.

Volume: Selezionare il volume desiderato.

E' possible impostare l'ora e i minutianche premendo i tasti numerici del telecomando.

Spegnimento in assenza di operazioni

Quando si imposta il timer su "On", il televisore si spegne automaticamente quando non viene eseguita nessuna operatione entro tre ore dello che il timer ha accesso l'appareccchio. Questa funzione è disponibile solo se il timer è "On" è impedisce l'eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Lingua/Effetto luce/Melodia/Entertainment/Risp. energia/PIP

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo o▼ per selezionare Impostazione, quindi premere ENTER.
3 Selezionare I'opzione desiderata premendo il tasting o▼, quindi premere ENTER.

Le opzioni disponibili sono: Lingua, Effetto luce, Melodia, Entertainment, Risp. energia, PIP.

4 Una volta terminata l'impostazione, premere il tasto ENTER.
5 Premere il tasting EXIT per uscire.

Lingua

Varia in base al modello. Quando si utilizes il tevisore per la prima volta, è necessario selezionale la lingua dei menu e degli indicatori.

Effetto luce: Spento/Modalità Stby ON/Mod visione ON/Acceso

Consente di attivare/disattivare il LED blu sul pannello frontale del teilesoire. Utilizzare esta opzione per risparmiare energia oppure se il LED infastidisce gli occhi.

• Spendo: Il LED blu è sempre spento.
• Modalità Stby ON: Il LED blu si illumina in modalità Standby e si spegne quando il tevisore è acceso.
• Mod visione ON: Il LED blu si attiva durante la visione di un programma e si spegne quando il teilevisore è spento.
• Acceso: Il LED blu è sempre acceso.

  Impostare Effetto luce su Off per ridurre il consumo di corrente.

Melodia: Spento/Bassa/Media/Alto

Consente di regolare l'effetto audio associato all'accensione/specnimento del teilevisore.

La modalità Melody (Melodia) non funziona
Se il tevisore non emete alcun suono significa che è stato premuto il tasting MUTE.
Se il tevisore non emette alcun suono significa che è stato premuto il tasting (Volume).
Se il tevisore è stato spento mediante il Timer.

Entertainment: Spento / Sport / Cinema / Giochi

La modalità Entertainment consente di selezionare la qualità video e audio ottimale per la visualizzazione di eventi sportivi, film e videogiochi.

• Spento: Disattiva la funzione Entertainment.
• Sport: Offre la qualita video e audio ottimale per la visualizzazione di eventi sportivi.
• Cinema: Offre la qualità video e audio ottimale per la visualizzazione di film. Le immagini sono più dettagliate e l'audio è ancora più potente.
• Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelerata la velocità di gioco durante l'uso di una console esterna collegata al tevisore.

  Impostando qualsiasi delle tre modalità Entertainment su Acceso, le impostazioni verranno bloccate e non sare possibile modificarle. Per regolare le modalità Imagine e Suono, Entertainment deve essere impostata su Spento.
  Le impostazioni della modalità Entertainment vengono salute per agli sorgente di ingresso.

Continua...

Risp. energia: Spento/Bassa/Media/Alto

Questa funzione regola la brillantezza dello schermo in base alla luminosità dell'ambiente.

• Spendo: Disattiva la modalità di risparmio energetico.
• Bassa: Opera in modalità standardenza tenere conto della luminosità dell'ambiente.
• Media: Avvia la modalità media di risparmio energetico sono tenere conto della luminosità dell'ambiente.
• Alto: Avvia la massima modalità di risparmio energetico sono tenere conto della luminosità dell'ambiente.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasting o▼ per selezionare Risp. energia.
3 Per selezionare l'opzione desiderata, premere il tasting

PIP (Picture in Picture): PIP (Acceso/Spento)/Sorgente/ Formato/Posizione/Programma

All'interno dell'imagine principale è possible visualizzare un'imagine secondaria. In quello modo, è possible guardare un programma TV o controllare l'ingresso video da tutti i dispositivi collegati.

• PIP: Acceso/Spento

É possible attivare o disattivare la funzione PIP.

Tabella delle impostazioni PIP

Imagine principale	Imagine secondaria
Comp. HDMI1, 2, 3 PC	TV, Ext1, Ext2, AV

É possible selezionare la sorgente dell'immagine secondaria.

• Formato: / /

Consente di selezionare il formato dell'immagine secondaria.

Se l'immagine principale é in modalité PC e Comp., l'opzione Formato non è disponibile.

-Posizione: / / /

Utilizzata per selezionare la posizione dell'imagine secondaria.

In modalità Double (Doppia) (□, □), l'opzione Posizione non può essere selezionata.

Programma

É possible selezionare un canale per l'imagine secondaria solo quando l'opzione Sorgente è impostata su TV.

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrare le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC sono differire in base alla versione di Windows e alla schedza video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in agli caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1 Fare clic con il tasto destro del mouse sul Desktop di Windows, quindi selezionare Proprietà.
Verrà visualizzata la finestra Proprietà - Schermo.
2 Fare clic sulla schedà Impostazioni, quindi impostare la modalità di visualizzazione facendo riferimento alla tabella delle modalità di visualizzazione. Non è necessario modificare le impostazioni dei colori.
3 Fare cig sc u Avanzate. Viene visualizzata una nuova finestra di dialogo delle impostazioni.
4 Fare clic su Monitor, quando impostare la Freqenza di aggiornamento facendo riferimento alla tabella delle modalità di visualizzazione. Se possibile, impostare la Freqenza verticale e la Freqenza orizzontale al posting della Freqenza di aggiornamento.
5 Fare cig su OK per chiudere la finestra, quindi fare cig su OK nella finestra Proprietà - Schermo. è possibile che il computer venga riavviato.

Modalità di ingressso (PC)

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione

La tabella segunte对我ra tutte le modalità di visualizzazione supportate:

Ingresso D-Sub

Modalità	Risoluzione	Orizzontale Freqenza (kHz)	Verticale Freqenza (Hz)	Frequenza di clock dei pixel Freqenza (MHz)	Polarità sinc (H/V)
IBM	640 x 350	31.469	70.086	25.175	+ / -
	720 x 400	31.469	70.087	28.322	- / +
VESA	640 x 480	31.469	59.940	25.175	- / -
	640 x 480	37.861	72.809	31.500	- / -
	640 x 480	37.500	75.000	31.500	- / -
	800 x 600	37.879	60.317	40.000	+ / +
	800 x 600	48.077	72.188	50.000	+ / +
	800 x 600	46.875	75.000	49.500	+ / +
	1024 x 768	48.363	60.004	65.000	- / -
	1024 x 768	56.476	70.069	75.000	- / -
	1024 x 768	60.023	75.029	78.750	+ / +
	1280 x 1024	63.981	60.020	108.000	+ / +
	1280 x 1024	79.976	75.025	135.000	+ / +
	1360 x 768	47.712	60.015	85.500	+ / +
	1600 x 1200	75.000	60.000	162.000	+ / +
CVT	1920 x 1080RB	66.587	59.934	138.500	+ / -

Ingresso HDMI/DVI

Modalità	Risoluzione	Orizzontale Freenza (kHz)	Verticale Freenza (Hz)	Freenza di clock dei pixel Freenza (MHz)	Polarità sinc (H/V)
VESA	640 x 480	31.469	59.940	25.175	- / -
	800 x 600	37.879	60.317	40.000	+ / +
	1024 x 768	48.363	60.004	65.000	- / -
	1280 x 1024	63.981	60.020	108.000	+ / +
	1360 x 768	47.712	60.015	85.500	+ / +
	1600 x 1200	75.000	60.000	162.000	+ / +
CEA	1920 x 1080p	67.500	60.000	148.500	+ / +

Quando si efectua una connessione mediante cavo HDMI/DVI, è necessario'utilizzare il jack HDMI IN 2.
La modalità interlacciata non è supportata.
Questo dispositorio potrebbe non funzionare correttamente se si selezione un fornato video non standard.
Le modalità Separata e Composite sono supportate. Il formato SOG non è supportato.

Impostazione del PC

Impostare la modalità PC premendo il tasto SOURCE.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Imagine,quindi premere ENTER.
3 Selezionare I'opzione desiderata premendo il tasto o , quindi premere ENTER.
4 Una volta terminata l'impostazione, premere il tasto ENTER.
5 Premere il tasto EXIT per uscire.

Regolazione auto

Questa funzione consente di regolare automaticamente lo schermo del PC in base al segnale video in entrata.v I valori di regolazione fine, grossa e posizione vengono impostati automaticamente.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasting o▼ per selezionare Regolazione auto, quindi premere il tasting ENTER.

Schermo: Grossa/Fine/Posizione/Reset imagine - Grossa/Fine

Lo scopo di但这a funzione è di eliminare o ridurre i disturbi dell'imagine.

Se i disturbi permangonoancheafterla regolazione fine, regolare it meglio possibile la frequenza (regolazione grossa) ed eseguire nuovamente la regolazione fine.

Una volta ridotti i disturbi, regolare nuovamente l'imagine per allinearla al centro dello schermo.

1 Premere il tasting o per selezionare Grossa o Fine, quindi premere ENTER.
2 Premiere il tasto o per regolare la qualità dell'immagne quale appaiano righe verticali o l'immagine risulti sfocata. Premiere il tasto ENTER.

• Posizione

Regolare la posizione dello schermo del PC se non si adatta allo schermo del teilevisore. Edoardo

1 Regolare la posizione premendo il tasting / / .
2 Premere il tasto ENTER.

• Reset imagine

Consente di sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

Uso della funzione WISELINK

La funzione consente di visualizzare e riproduire file di fotografie (JPEG) e file audio (MP3) salvati su un dispositivo USB di memorizzazione di massa (MSC, Mass Storage Class).

Premere il tasto POWER sul telecommando o sul pannello anteriore. Collegare un dispositivo USB contenente i file JPEG e/o MP3 al jack WISELINK (jack USB) sul pannello laterale del tevisore. Se si accede alla modalità WISELINKenza collegare un dispositivo USB, verrà visualizzato il messaggio Nessuna periferica collegata. In quello caso, Collegare il dispositivo USB, uscire dalla schermata premendo il tasto W.LINK sul telecommando e accedere nuovamente alla schermata WISELINK.

Per i nomi dei file (photo, musica) utilizzare solo caratteri alfanumerici.

II file system supporta solo FAT16/32 (II file system NTFS non è supportato)

Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con quello tevisore.

WISELINK supporta solo il dispositivo USB MSC (Mass Storage Class).

L'MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb e i Flash Card Reader (Entrambe le unità HDD e HUB USB non sono supportate.)

Prima di collegare il dispositorio al teilevisore, eseguire una copia di back up dei file per evitare la perdita o il danneggiamento dei dati. SAMSUNG non è responsabile di eventuali danni ai file o perdite di dati.

La risoluzione dell'immagine consigliata per Wiselink è 6 mega pixel. Eseguire la connessione diretta alla porta USB del teilevisore. Se si usa una connessione via cavo separata, cui verificarsi un problema di compatibilità USB.

Solo i formati MP3 e JPEG sono supportati.

Il fornato mp3 Wiselink supporta solo file musicali con un'alta frequenza di campionamento (32 kHz, 44,1 kHz, o 48 kHz).

Si consiglia il fornato.jpeg sequenziale.

Non scollegare il disposativo USB quando è (X Loading).

PTP (Picture Transfer Protocol) supportato; MTP (Media Transfer Protocol) non supportato.

La durata di riproduzione di un file mp3 può essere visualizzata come '00:00:00' se le informazioni adessa relative non sono state trovate all'inizio del file.

Più alte è la risoluzione dell'imagine, più tempo richiede la sua visualizzazione a schermo.

Gli elenchi Foto o Musica visualizzato sono a 300 cartelle o file.

Uso del menu WISELINK

3 Premere il tasting o per selezionare il dispositorio di memoria USB correspondente, quindi premere ENTER.

1 Premere il tasting MENU.
Premere il tasting o▼ per selezionare Ingresso, quando premere ENTER.
2 Premere il tastingo▼per selezionare WISELINK,quindi premere ENTER.

Il menu WISELINK cui si ristare diverso in base al dispositivo di memoria USB collegato al tevisore.
Alcuni dispositivi possono non essere supportati a causa di problemi di compatibilità.

4 Premere il tasto o per spostarsi su una icona, quando premere ENTER.

Per uscire alla modalita WISELINK, premere il tasto W.LINK sul telecomando.

Premere W.LINK sul telecomando per visualizzare il menu WISELINK.

Uso dei tasti del telecomando nel menu WISELINK

Tasto	Operazioni
	Sposta il cursore e selezione una voce.
	Attiva la voce attualmente selezionata.
	Riproduce o interrompe la proiezione di diapositive o la riproduzione di un file MP3.
	Ritorna al menu precedente.
	Esegue varie funzioni nei menu Foto e Musica.
	Arresta la proiezione di diapositive o la riproduzione di un file MP3.
	Fa scorrere in alto o in basso la pagina (elenco dei file)
	Arresta la funzione corrente e ritorna al livello di menu precedente.

Uso dell'elenco FOTO (JPEG)

Questo menu在哪的 Cartelle e i file JPEG salvati su un dispositivo di memoria USB.

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 32)
2 Premiere it tasto 一 _ 0 一 _ 0 per spostarsi su Foto, quindi premere ENTER. Le informazioni sul file salvato verranno visualizzate comme cartella o file.
3 Premere i tasti ,▼,e per selezionare un file.

• Premendo il tasto ENTER sull'icona di una foto, la fotocurrentemente selezionata viene visualizzata a schermio intero.
• Premendo il tasto ENTER sull'icona di una cartella, appaiano i file JPEG presenti nella cartella.

Per uscire alla modalità WISELINK, premere il tasto W.LINK sul telecomando.

Il passaggio a un'altra foto più richiedere alcuni secondi, nécessari per caricare il file. A quello punto, l'icona (Lodding) appara nella parte superiore sinistra dello schermo.
La visualizzazione dei file JPEG come immagini miniaturizzate po richiedere un po' di tempo.

Questo menu在哪 solo i file con estensione.jpg. I file con altri formati, come ad esempio bmp o tiff, non vengono,invece visualizzati.
I file sono visualizzati in un'unica pagina. Ogni pagina contiene 15 foto miniaturizzate.
Le foto miniaturizzate sono numerate da 1 a 15 a partire da sinistra versus destra e dall'alto versus il basso.
Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo teilevisore.
Le cartelle vengono visualizzate per prime, seguite da tutti i file JPEG presenti nella cartella corrente.
Le cartelle e i file JPEG sono ordinati alfabeticamente.
Se la Foto viene visualizzata a schermo intero, è possible ingrandirla, rimpicciolirla o ruotarla sullo schermo.
Durante la visualizzazione a schermo intero, i tasti o consentono di visualizzare un'altra imagine fotografica containuta nella stessa cartella.
Per iniziare la proiezione delle diapositive, premere il tasto PLAY/PAUSE quando viene selezionata l'icona di una fotto.
Le Foto dati informazioni di USCITA non possono essere visualizzate come immagini miniaturizzate nell'elenco FOTO in base alla qualità dell'imagine e alla risoluzione.

Proiezione di diapositive

4 Premere il tasto INFO per visualizzare l'opzione (Avvia proiezione diapositive, Seleziona tutto).
5 Premere il tasting o per selezionare Avvia proiezione dispositive, quando premere ENTER.

Durante la proiezione delle diapositive, i file appaiono in sequenza a partire dal file correntemente visualizzato.
Se l'opzione Default Background Music (Musica sottofondo predefinita) è impostata su On, durante la proiezione di diapositive i file MP3 vengono riprodotti automaticamente. Per attivare cette funzione, i file MP3 e gli altri file di fotografie devono essere archiviati nella stessa cartella del disposativo di memorizzazione USB.

6 Premere il tasto INFO durante la proiezione di diapositive per impostare le opzioni seguenti (Velocità slide show, Musica di sostofondo, Impostazione musica sostofondo, Elenco). Premere il tasto o per selezionare l'opzione, quando premere ENTER.

Al terme dell'impostazione dell'opzione preme PER ENTER per eseguire la modifica.

Continua...

Uso del menu durante una proiezione di diapositive

Velocità slide show:

Selezione questa opzione per determinare la velocità della proiezione delle diapositive.

Premere il tasting o▼ per selezionare l'opzione desiderata (Veloce, Normale, Lento), quando premere ENTER.

Musica di sostofondo:

Selezionare Questa opzione per riproduire un file MP3 durante la proiezione delle diapositive.

Premere il tastingo▼per selezionare l'opzione desiderata (Acceso, Spento), quindi premere ENTER.

Impostazione musica sottofondo:

Durante la proiezione delle diapositive, vengono visualizzati i file MP3 e le cartelle contentuti nella stessa directory.

Selezionare una cartella premendo il tasto o , quando premere ENTER. La cartella selezionata viene evidenziata.

Premere nuovamente il tasto RETURN per tornare alla schermata di proiezione diapositive. Viene riprodotta la musica di sottofondo selezionata.

Se si imposta l'opzione Musica di sostofondo su Spento, la musica non viene riprodotta neppure se è stata selezionata l'opzione Background Music Setting (Impostazione musica sostofondo).

Elenco:

Le informazioni sul file vengono visualizzate come cartella o file JPEG.

Per uscire alla modalità WISELINK, premere il tasto W.LINK sul telecomando.

Quando si selezione un file di fotografia, sulla sinistra dello schermo del tevisore appaiono le relative informazioni, come ad esempio la risoluzione, la data di modifica e l'ordine del file nella directory corrente (per es. 10 di 15).

: Icona cartella

: Icona foto

: Sosta sull'icona della cartella precedente

Uso del menu Opzioni

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 32)
2 Premere il tasting o per spostarsi su Foto, quindi premere ENTER. Le informazioni sul file salvato vengono visualizzate come cartella o file.
3 Premere il tasting , , o per selezionare un file, quando premere ENTER. Premendo il tasting sulla versione miniaturizzata di una Foto, la Foto viene visualizzata a schermo intero.
4 Premere il tastingo INFO per visualizzare l'opzione (Avvia proiezione diapositive, Zoom, Ruota, Elenco)

Zoom:

Premere il tastingo▼per selezionareZoom,quindi premere ENTER.
Ogni volta che si preme il tasting o▼, le dimensioni della fotto amentano. (X1 X2 X4)

• X1: Ripristina le dimensioni originali della fotografia.
• X2: Applica un ingrandimento X2.
• X4: Applica un ingrandimento X4.

Per visualizzare la parte superiore/inferiore/sinistra/destra di un'immagine ingrandita, premere INFO per uscire dal menu Opzioni, quindi premere i tasti , , e .

Ruota, Avvia proiezione diapositive non è disponibile quando è selezionata l'opzione Zoom.

Ruota:

Premere il tasting o▼ per selezionare Ruota, quindi premere ENTER.
Ogni volta che si preme il tasting o , la fotto esegue una rotazione.

0^ : Ruota una Foto nella posizione originale

• 90^ : Ruota una foto di 90^
• 180^ : Ruota una Foto di 180^
• 270^ : Ruota una foto di 270^

Il file ruotato non viene salvato.

Zoom, Avvia proiezione dispositive non è disponibile quando è selezionata l'opzione Ruota.

Uso dell'elenco MP3

É possible visualizzare i file MP3 salvati nel dispositivo di memoria USB.

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 32)
2 Premere il tasting o o per spostarsi su Musica, quando premere ENTER. Le informazioni sul file salvato vengono visualizzate come cartella o file.
3 Premere il tastingo▼per spostarsi su una icona, quindi premere ENTER.

Premendo il tasto ENTER sulla l'icona di unanota musicale, il file correspondente viene immediatamente riprodotto.
Premendo il tasto ENTER sull'icona di una cartella, appaiono i file musicali presenti nella cartella.
Per selezione un file sulla pagina successiva, premere REW o FF per spostarsi sulla pagina desiderata.

4 Per selezionare tutti i file, oppure un solo file, premere INFO per visualizzare le opzioni del menu Musica. Premere il tasto ENTER per selezionare Riproduci, Ripeti musica o Selezione tutto. Per uscire alla modalità WISELINK, premere il tasto W.LINK sul telecomando.

Uso del menu Opzioni

Riproduci:

Selectionare per riproduire file MP3.

: Icona cartella

: Icona Musica

: Sposta sull'icona della cartella precedente

Premere il tasto PLAY/PAUSE durante la riproduzione di un file MP3 per interrompere momentanamente il file.
Premere il tastingo STOP per uscire alla modalita Play (Riproduci).

Questo menu在哪 i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB.
Il file selezionato appara in alto con il relative tempo di riproduzione.
Per regolare il volume della musica, premere il tasto + o - sul telecomando. Per azzerare il volume, premere il tasto MUTE sul telecomando.
Premere il tasto FF o REW per cambiare pagina.

Ripeti musica:

Selezionare per ripetere la riproduzione di file MP3 nella cartella corrente.

E' possible selezionare Acceso o Spento

Icona informazioni sulla funzione Musica
Icona	Funzione
	Vengono riprodotti tutti i file.
	Viene riprodotto un file.
	Quando si preme il tasting PLAY/PAUSE sul telecommando durante la produzione di un brano.
	Quando si preme il tasting STOP sul telecommandoCTL越过 il brano è in pausa. La produzione riprende sulla parte superiore dello schermo appeare il messaggio Stop (Arresta).

Uso del menu Impostazione

Il menu Impostazione在哪 le impostazioni utente del menu WISELINK.

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 32)
2 Premere il tasting o per spostarsi su Impostazione, quando premere ENTER.
3 Premere il tasto o per selezionare la voce desiderata, quando premere ENTER. (Velocità slide show, Musica di sottofondo, Impostazioni musica sottofondo, Ripeti musica, Screen Saver)
4 Premere il tasting o per selezionare l'opzione desiderata, quando premere ENTER.Per uscire alla modalità WISELINK, premere il tasting W.LINK sul telecomando.

Velocità slide show:

Selezionare questa opzione per determinare la velocità della proiezione di diapositive.

E' possible selezionare Veloc, Normale o Lento.

Musica di sottofondo:

Selezionare esta opzione per riproduire un file MP3 durante la proiezione di diapositive.

Le opzioni disponibili sono Musica disattivata o Musica attivata.

Impostazione musica sottofondo:

Durante la proiezione di diapositive, selezionare Impostazioni musica sottofondo per selezionare un file musica da ascoltare guardando le immagini. Selezionare un file MP3 come musica di sottofondo.

Continua...

Ripeti musica:

Selectionare esta opzione per riproduire ciclicamente tutti i file MP3 presenti nella cartella corrente.

Screen Saver:

Selezionare esta opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione.

Lo screen saver si attiva quando non viene premuto alcun tasting in un lasso di tempo compreso tra 1, 5 e 10 minuti.

Che cos'è Anynet+?

Anynet+ è unsystemadi rete AV che mette a disposizione degli utenti un'interfaccia AV di facile uso per controllare,tramite un menu apposto,tutti i dispositivi AV collegati alla rete.Questa funzione èutilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics.

Collegamento dei dispositivi Anynet+

IlsystemaAnynet+puoessereutilizzato solo condispositiviAVche supportanoAnynet+. Controllareseuldispositivo da collegarealtelevisoree presente il simbolo Anynet+.

Per collegare il disponibile direttamente al tevisore

Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del tevisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento alsystema Home Theater

1 Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del teilevisore al jack HDMI OUT del dispositivo Anynet+ correspondente tramite un cavo HDMI.
2 Collegare il jack HDMI IN delsystemaHome Theater al jack HDMI OUT del dispositivo Anynet+tramite un cavo HDMI.

Collegare solo un ricevitore.
E' possible collegare un dispositivo Anynet+ tramite un carro HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Anynet+ si attiva solo quando il relative dispositivo AV è acceso o in modalità Standby.
Anynet+ supporta fino a 8 dispositivi AV.

Configurazione di Anynet+

Le seguenti impostazioni consentono diutilizzare le funzioni di Anynet+. Uso della funzione Anynet+

1 Premere il tastingo MENU per visualizzare il menu.
Premere il tastingo o▼ per selezionale Ingressi, quindi premere il tastingo ENTER.
2 Premere il tasto ENTER per selezionare Elenco sorgenti.
Premiere il tasto o▼ per selezione Arenyet+ (HDMI-CEC), quindi premere il tasto ENTER.
3 Premere il tasting a o▼ per selezionare Impostazione, quindi premere il tasting ENTER.
4 Premere il tasting o▼ per selezionare Anynet+ (HDMI-CEC), quando premere il tasting ENTER.
5 Premere il tasting o per selezionare Acceso, quindi premere ENTER.
La funzione Anynet+ (HDMI-CEC) si attiva.
Se si selezione Spento, la funzione Anynet+ (HDMI-CEC) si disattiva.
Quando Anynet+ (HDMI-CEC) è disattivato, sono disattivateanche tutte le relative funzioni.

Disattivazione automatica di un dispositivo Anynet+ allo spegnimento del teilevisore

4 Premiere l tasto per selezionare Spegnimento auto, quindi premere ENTER.
5 Premere il tastingo 0 per selezionare Si, quindi premere ENTER.

La funzione di spegnimento automatico si attiva.

Selezionale No per disattivare la funzione di spegnimento automatico. Premere il tasto EXIT per uscire.

Perutilizzare la funzione Anynet+ è necessario impostare il tasto di selezione del telecomando su TV.
Se si imposta Spegnimento automatico su Si, i dispositivi esterni collegati al teilevisore si spengono ognualvolta si spegne il teilevisore. Tuttavia, se il disposisivo è in fase di registrazione potrebbe non spegnersi.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tastingo ENTER per selezionare Anynet+ (HDMI-CEC).

Scansione e passaggio da un dispositivo Anynet+ all'alto

1 Premere il tasto MENU per visualizzare il menu.
Premere il tastingo▼ per selezionare Ingressi, quandire premere il tasting ENTER.
2 Premere il tasto ENTER per selezionare Elenco sorgenti.
Premiere l tasto o per selezionare Anynet+ (HDMI-CEC), quindi premere il tasto ENTER.
3 Premere il tastingo▼per scegliere Select Device (Selezionare dispositivo), quindi premere il tasting ENTER.
4 Premere il tasting a o▼ per selezionare il dispositorivo desiderato, quindi premere ENTER. Il dispositorivo viene attenuato.
5 Se non si riesce a trovare il dispositorio desiderato, premere il tasto o▼ per selezionare Ricer disp con, quando premere ENTER.
Viene visualizzato il messaggio Configurazione connessione Anynet+ ... Una volta completata la ricerca, nel menu Anynet+ vengono elencati tutti i dispositivi collegati.
Il passaggio al dispositorio selezionato più richiedere fina a 2 minuti. Non è possible annullare l'opération durante la fase di passaggio da un dispositorio all'alto.
Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al teilevisore.
Al termine della scansione, il numero di dispositivi trovati non appeare.
Ogni volta che si accende il teilevisore tramite il tasto di POWER viene eseguita una scanzione automatica di tutti i dispositivi collegati. Tutvadia, i dispositivi collegati dopo avere accesso le teilevisore, o in altre circostanzare particolari, potrebbero non apparire nell'ecnolo dei dispositivi. In quello caso, selezione Ricer disp con nel menu.

Se si è selezionata una modalità di ingresso esterna tramite il tasting SOURCE, non sare possibile utilizzare la funzione Anynet+. Assicurarsi di passare a un dispositivo Anynet+utilizzando il tasting TOOLS.

Continua...

Menu Anynet+

Il menu Anynet+ più variate a seconda del tipo e dello stato del dispositivo Anynet+ collegato al tevisore.

Menu Anynet+	Descrizione
Visualizza TV	Passa da Anynet+ alla modalità di trasmissione del televisione.
Seleziona periferica	Mostra il dispositivo al quale è collegato il televisione.
Registra	Avvia la registrazione. (Questo menu si attiva solo se il dispositivo supporta la funzione di registrazione).
Menu periferica	Mostra il menu del dispositivo collegato. Esempio. Se si collega un registratore DVD, appeare il menu Registratore DVDE.
Funz dispositivo	Mostra il menu di controllo riproduzione del dispositivo collegato. Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD.
Ricevitore	L'audio viene generato dal ricevitore.
Impostazione	È possibile impostare l'ambiente d'uso di Anynet+.

Tasti del telecomando disponibili in modalità Anynet+

Tipo di dispositivo	Stato operativo	Tasti disponibili
Dispositivo Anynet+	Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appara sullo schermo.	Tasti numerici ▲/▼/←/▶/Tasto ENTER Tasti colorati Tasti EXIT
	Una volta attivato il dispositivo, quando si riproduce un file	(ricerca all'indietro) (ricerca in avanti) (Arresto) / (Riproduzione/Pausa)
Dispositivo con sintonizzatore incorporato	Una volta attivato il dispositivo, durante la visione di un programma tevisivo	Tasto CH ⊙ / ⊙
Dispositivo audio	Una volta attivato il ricevitore	Tasti + / - Tasti MUTE

La funzione Anynet+ è utilizzabile solo quando il telecommando è impostato su TV.
Il tasto REC funzione solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti sul lato del teileisure. I dispositivi Anynet+ possono essere gestiti solo tramite il telecomando.

In determinate condizioni, il telecomando del teilevisore potrebbe non funzionare. In quello caso, riselezionare il dispositivo Anynet+.
Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.
In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.
Le funzioni (, ) possono differire in base al dispositivo in uso.

Registrazione

É possible utilizes un videoregistratore per registrar un programma tevisivo.

Premere il tasto REC.

La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+).

Il programma teilevisio corrente viene registrato in modalita Watch TV (Guarda TV). Se si sta guardando l'immagine di un'alto dispositivo, vengono registrate le immagini di quel dispositivo.
E' inoltre possibleregistrare stream sorgente selezionando Registraupon aver premuto il tasto TOOLS.
Prima di registrarare, controllare che il jack dell'antenna sia correttamente collegato al disposito di registrazione. Per il collegamento dell'antenna al disposito di registrazione, consultare il manuale dell'utente.

Ascolto tramite il ricevitore

É possible ascoltare l'audio tramite un ricevitore anzichè dagli altoparlanti del tevisore.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tastingo▼ per selezionare Ingressi, quindi premere il tastinge ENTER.
   2 Premere il tasto ENTER per selezionare Elenco sorgenti.
   Premere il tasting o per selezionare Anynet+ (HDMI-CEC), quindi premere il tasting ENTER.
   3 Premere it tasto o per selezionare Ricevitore, quindi premere it tasto ENTER.
   4 Premere il tasting o per selezionare On, quindi premere ENTER.
   L'audioiene trasmesso dal ricevitore.
   5 Premere it tasto EXIT per uscire.
   Se il ricevitore è impostato su On, l'audio del teilevisore viene trasmesso dal ricevitore a 2 canali.
   Se il ricevitore è utilizzabile esclusivamente con ilsystema Home Theater (solo audio), potrebne non apparire nelle elenco dei dispositivi.
   Il ricevitore si attiva solo dopo averlo collegato al tevisore tramite il jack ottico.
   In caso di contenti protetti da copyright, il ricevitore potrebbe non funzionare correttamente.

   Nel caso di una interruzione di corrente al televisore quando il Ricevitatore è impostato su On (per lo scollegamento del cavo o un calo di potenza), la funzione Altoparlante TV più essere impostata su Spento alla riaccensione del televisore. (vedere pag. 23)

Controlli da effettuare prima di contattare l'assistenza tecnica

Sintomo	Soluzione
Anynet+ non funziona.	Controllare se si sta utilizzando un dispositivo Anynet+. Ilsystema Anynet+ più essere utilizzato solo con dispositivi AV che supportano Anynet+.Collegare solo un ricevitore.Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente.Controllare i集装amenti dei cavi Video/Audio/HDMI 1,3 del dispositivo Anynet+.Verificare se Anynet+(HDMI-CEC) è impostato su On nel menu di impostazione di Anynet+.Verificare se il Telecommando del teilevisore è in modalità TV.Verificare se il telecommando è esclusivo per il dispositivo Anynet+.In alcune condizioni, Anynet+ non funziona. (Ricerca canali)Quando si collega o si rimuove il cavo HDMI 1,3, eseguire una nuova ricerca dei dispositivi oppure spegnerè e riaccendere il teilevisore.Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on.
Si desidera avviare Anynet+.	Controllare che il dispositivo Anynet+ sia collegato correttamente al teilevisore e che Anynet+(HDMI-CEC) sia impostato su On nel menu di impostazione di Anynet+.Premere il tasto TV sul telecommando del teilevisore. Premere il tasto Anynet+ per visualizzare il menu TOOLS, quando selezione l'opzione desiderata.
Si desidera uscire da Anynet+.	Selectionare Visualizza TV nel menu Anynet+.Premere il tasto SOURCE sul telecommando del teilevisore e selezioneare un dispositivo non Anynet+.Prèmeere CH, CH LIST, PRE-CH, o altri per passare in modalità TV. Si noti che il tasto dei canali funzioni solo se non è collegato un dispositivo Anynet+ con sintonizzato incorpORA.
Il messaggio Connessione a un dispositivo Anynet+... viene visualizzato a schermo.	Non è possibile utilizzare il telecommando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione. Utilitàre il telecommando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
Non si riesce ad avviare la riproduzione sul dispositivo Anynet+.	Non è possibile utilizzare la funzione di riproduzione quello è in corso la funzione Plug & Play.
Lo scherno del dispositivo esterno non appeare.	Controllare se il dispositivo supporte le funzioni di Anynet+.Controllare se il cavo HDMI 1,3 è collegato correttamente.Verificare se <Anynet+(HDMI-CEC)> è impostato su <On> nel menu di impostazione di Anynet+.Cerca alla dispositiivi Anynet+.E'possibile colleague un dispositivo Anynet+ solotramite un cavo HDMI 1,3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Il programma tevisivo non può essere registrato.	Verificare se il jack dell'antenna sul dispositivo di registrazione è correttamente Collegato.
L'audio del tevisore non viene riprodottoattraverso il ricevitore.	Collegare il tevisore e il ricevitore mediante il cavo ottico.

Funzione Teletext

(a seconda del modello)

La maggior parte delle emittenti teilevishe fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzato il servizio. Inoltre, è possibile selezionale varie opzioni tramite i tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la riscizione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto.

1 TV

Esce dalla visualizzazione teletext (in base al modello)

2 (salva)

Utilizzato per memorizzare le pagine del servizio Teletext.

3 (formato)

Premere quello tasto per raddoppiare le dimensioni delle lettere nella meta supiore dello schermo. Premerlo nuovamente per applicare la modificaanche alla meta inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale.

4 (mostra)

Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

5 Tasti colorati (rosso/verde/giallo/blu)

Se l'emittente utilizes unsystema FASTEXT,i diversi argumenti presenti in una pagina sono indicati con colori diversi e sostono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto cui colore corrisponde a quello dell'argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionali in modo analogo.Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente.

6 (teletext attivo/mix)

Premere quello tasto per attivare la modalità Teletext dopo avereselezionato un canale che fornisce quello tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

7 ③ (modulo)

Premere quello tasto per selezionare la modalità Teletext (LIST/FLOF).

Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzato il tasto (store) (salva).

8 (pagina secondaria)

Visualizza la pagina secondaria disponible.

9 (pagina su)

Consente di visualizzare la pagina Teletext successiva.

10 (pagina giu)

Consente di visualizzare la pagina Teletext precedente.

1 (index)

Premere quello tasto in qualsiasi momento per visualizzare la pagina Indice.

12 三 (blocca)

Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più paging secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto.

18 (annulla)

Utilizzato per visualizzare le stazioni trasmittenti quando sioca una pagina.

É possible cancellare le pagine Teletext premendo i tasti numerici sul telecomando.

Continua...

Le pagine teletext sono organizzato in base a sei categorie:

Parte	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.
	Informazioni FASTEXT.

Le informazioni del Teletext sono spesso suddivise su più頁e visualizzate in sequenza alle quali è possibile accedere come segue:

Immettendo il numero di pagina
Selezionando un titolo in un elenco
Selezionando un'intestazione colorata (sistema FASTEXT)

Premere il tasto TV per uscire dal Teletext.

Specifiche del kit di supporto a parete (VESA)

Installare il supporto su una parete solida perpendiculare al pavimento.

Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installatione a soffitto o su pareti inclinate può provocare la caduta dell'unità e lesioni personali.

Famiglia di prodotti	poll.	Spec. VESA (A * B)	Vite standard	Quantità
LCD-TV	23 ~ 26	200 * 100	M4	4
	32 ~ 40	200 * 200	M6
	46 ~ 52	400 * 400600 * 400	M8
	57	700 * 400(No VESA)
	57 ~ 70	800 * 4000
	80 ~	1400 * 800
PDP-TV	42 ~ 58	400 * 400600 *400	M8	4
	63	676 * 407(No VESA)		6
	63 ~ 70	800 * 400		4
	80 ~	1400 * 800		4

Sono disponibili kit di montaggio a parete per tutte le dimensioni standard, come alla la tabella precedente.
Insieme al kit di montaggio a parete vengono fornitianche un manuale di istruzioni e tutti i componenti necessari per l'assemblaggio.
Non utilizzare viti più lunghe rispetto alle dimensioni standard, in quanto potrebbero danneggiare l'interno del teilevisore.
Per installazioni a parete con viti non conformiagli standard VESA, la lunghezza delle viti cui variano a seconda delle relative specifiche.
Non utilizzare viti non conformiagli standard VESA. Non serrareecessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con seguente rischio di infortuni. Samsung declina onghi responsabilita per questo tipo di incidenti.
Samsung declina agli responsabilità in caso di dati al prodotto o infortuni dovuti a un'installazione non conformeagli standard VESA o alle specifiche indicate oppure alla mancata osservanza delle istruzioni di installazione del prodotto.
I modelli a 57" e a 63" non sono conformi alle specifiche VESA. Di conseguenza, con questo modello è necessario utilizzato un kit di montaggio a parete apposto.
Non superare i 15^ di inclinazione quando si monta quello teilevisore.

Non installare il Supporto a parete quando il tevisore è acceso.

In caso contrario, potrebbero verificarsi incidenti con lesions personali causate da scosse elettriche.

Regolazione montaggio a parete (kit venduto separamente)

Una volta installato il supporto a parete, è possible regolare lavorante la posizione del teilevisore.

Visualizzazione del menu

1 Premere il tasting , , o sul telecomando.

Viene visualizzata la schermata Mont. a parete.

Mentre si guarda la television, se premendo un+tastodi direzione la schermata Mont. a parrete non appeare,utilizzare il menu per visualizzato la schermata.

• Premere il tasting MENU per visualizzare il menu. Premere il tasting o▼ per selezione Impostazione, quindi premere ENTER.
• Premere il tastingo▼per selezionare Mont.a parete,\ quindi premere ENTER.

Ritrovamento della posizione

2 Effettuare la regolazione fino a impostare la posizione desiderata utilizzando i tasti , , , .

Quando sullo schermo del teilevisore non sono visualizzati menu OSD, premendo un tasting freccia appara la schermata di regolazione.
Premere INFO per reimpostare i valori. Premere il tastingo o per selezionare Si, quando premere ENTER. La posizione viene inizializzata alle impostazioni predefinite.

3 Premere il tasto blu. Per salvare la posizione corrente, premere i tasti e per selezionare una modalità di salvataggio tra Posizione1, Posizione2 o Posizione3.

Per non salvare la posizione corrente, premere il tasto RETURN.
Quando si seleziona una modalità di salvataggio, non è possible utilizzato i tasti Colore.

4 Premere ENTER per salvare.

Quando è selezionata la modalità Posizione1, viene visualizzato il messaggio Posizione corrente salvata come Posizione1.

5 Premere il tasto ENTER.

La posizione salvata viene visualizzata a sinistra del menu OSD.

Spostamento sulla posizione memorizzata

1 Completare la Fase 1 di Entering the menu (Accesso al menu).
2 Premendo un tasto Colore (Rosso, Verde, Giallo) è possible spostare il supporto a parete nella posizione memorizzata.

E' possibile spostare il supporto a parete su una delle tre posizioni preimpostate simplicitamente premendo i tasti colore Rosso (Posizione1), Verde (Posizione2) o Giallo (Posizione3).

Se si regola la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scompare.

Per informazioni sull'installazione, consultare il Manuale di installazione fornito insieme al supporto a parete.
Per l'installazione del prodotto e l'installazione e lo spostamento del supporto a parete, consultare un installatore specializzato.
Utilizzato quello manuale di INSTALLazione quando è possible fissare il supporto a una parete. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona.
La funzione di montaggio automatico a parete non è disponibile se Anynet+ o WISELINK sono operativi.
Il modello da 42 pollici non è compatible con il supporto a parete di vecchio tipo (WMN5090A).

Assemblaggio del piedistallo (a seconda del modello)

Utilizzato le 6 viti fornite in dotazione per fissare saldamente la base del piedistallo al monitor. L'aspetto dell'unità più variate rispetto all'imagine.

In caso di installmenta a parete del teilevisore, chiudere il coperchio (1) sul raccordo del piedistallo utilizzato due viti.

Avverenza

Fissare saldamente il tevisore al piedistallo prima di muoverlo.
In caso contrario, potrebbe cadere causando gravi lesions.

Il tevisore deve essere
trasportato da due o più personne. Non appoggiare mai il tevisore sul pavimento perché lo schermo potrebbe subire danni. Appoggiare sempre il tevisore il posizione diritta.

Risoluzione dei problemi

Prima di contattare il servizio di assistenza Samsung, eseguire i seguenti semplici controlling. Se il problema persiste, annotare il modello e il numero di series del teilevisore e contattare il proprio rivenditore.

Nessun audio o imagine

Controllare che il cavo di alimentazione sia collegato alla presa di corrente.
Controllare di averere premuto il tasto di accensione (Acceso/Spento) sul pannello frontale o il tasto POWER sul telecomando
Controllare le impostazioni relative al contrasto e alla luminosità dell'imagine.
Controllare il volume.
Verificare se la funzione TV Speaker è impostata su Off.

Imagine normale ma audio assente

Controllare il volume.
Controllare se si è premuto il tasto MUTE del telecomando.

Nessuna imagine oppure imagine in bianco e nero

Regolare le impostazioni del colore.
Controllare se la selezione del systema di trasmissione è corretta.

Interferenze di audio e immagine

Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.
Collegare il tevisore a un'altra presa di corrente.

Immagini offuscate o poco nitide, audio distorto

Controllare la direzione e i collegamenti dell'antenna. Le interferenze sono spesso dovvute all'uso di un'antenna interna.

Telecomando non funzionante

Sostituire le batterie del telecomando.
Pulire il bordo superiore del telecomando (finestra di trasmissione).
Controllare che i terminali ^+ e - delle batterie siano inserti correttamente.
Controllare che le batterie non siano scariche.

Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo

Sul computer controllare l'alimentazione e il cavo segnale.
Il tevisore sta utilizzato il proprioystemadi gestione alimentazione.
Muoverile mouse o premere un taste qualsiasi sulla tastiera del computer.
Sul dispositorio (STB, DVD, ecc.) verificare l'alimentazione e il cavo segnale.
Il tevisore sta utilizzato il proprio的方式来 gestione alimentazione.
Premere il tasto Source sul pannello di controllo o sul telecomando.
Spagnere eriaccendere il tevisore.

L'immagine danneggiata viene visualizzata nell'angolo dello schermo.

Se in alcune periferiche esterne è selezionata l'opzione Solo scansione, l'imagine danneggiatacouldo essere visible nell'angolo dello schermo. Questa anomalia è causata delle periferiche esterne, non dal teilevisore.

Viene visualizzato il messaggio "Ripristina tutte le impostazione ai valori predefiniti".

Ciò si verifica quando siiene premuto il tasto EXIT per quale istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.

Specifice

Le descritioni e le caratteristiche riportate in quello manuale sono fornite unicamente a scopo informativo e sono soggette a modifiche alla preavviso.

Nome del modello	PS50A550/PS50A551	PS50A552
Dimensione schermo (Diagonale)	50 inch
Risoluzione PC	1920 x 1080 @ 60 Hz
Uscita audio	10 W + 10 W
Dimensioni (Lar.xAlt.xPro.)
Corpo	1231 x 770 x 95 mm	1231 x 762 x 95 mm
Con supporto	1231 x 831 x 320 mm	1231 x 831 x 320 mm
Peso
Corpo Con supporto	38 Kg
	42 Kg
Caratteristiche ambientali
Temperatura di esercizio	10 °C to 40 °C (50 °F to 104 °F)
Umidità di esercizio	10% to 80%, non-condensing
Temperatura di stoccaggio	-20 °C to 45 °C (-4 °F to 113 °F)
Umidità di stoccaggio	5% to 95%, non-condensing

Questo prodotto è un dispositivo di Classe B.
Design e specifiche sono soggetti a modificheenza preavviso.
Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta sul prodotto.

Corretto Smaltimento del Prodotto

(Rifiuti Elettrici ed Elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altre tipi di rifiuti e di riciclario in maniera responsable per favorire il riutilizzo sostinibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per quello tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Ajuste automatico:

Uso del menu WISELINK

Selezione o modo PC correngando no botao SOURCE.
