MANUALE UTENTE SCC-B5392P SAMSUNG

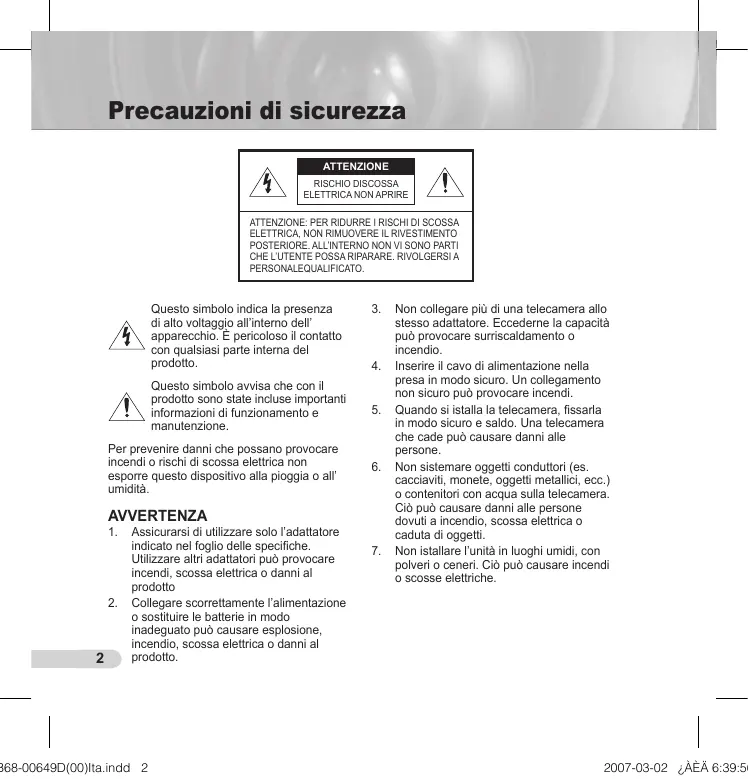

POSTERIORE. ALL’INTERNO NON VI SONO PARTI CHE L’UTENTE POSSA RIPARARE. RIVOLGERSI A PERSONALEQUALIFICATO. Questo simbolo indica la presenza di alto voltaggio all’interno dell’ apparecchio. È pericoloso il contatto con qualsiasi parte interna del prodotto. Questo simbolo avvisa che con il prodotto sono state incluse importanti informazioni di funzionamento e manutenzione. Per prevenire danni che possano provocare incendi o rischi di scossa elettrica non esporre questo dispositivo alla pioggia o all’ umidità.

Assicurarsi di utilizzare solo l’adattatore indicato nel foglio delle specifiche. Utilizzare altri adattatori può provocare incendi, scossa elettrica o danni al prodotto Collegare scorrettamente l’alimentazione o sostituire le batterie in modo inadeguato può causare esplosione, incendio, scossa elettrica o danni al prodotto. B68-00649D(00)Ita.indd 2

Non collegare più di una telecamera allo stesso adattatore. Eccederne la capacità può provocare surriscaldamento o incendio. Inserire il cavo di alimentazione nella presa in modo sicuro. Un collegamento non sicuro può provocare incendi. Quando si istalla la telecamera, fissarla in modo sicuro e saldo. Una telecamera che cade può causare danni alle persone. Non sistemare oggetti conduttori (es. cacciaviti, monete, oggetti metallici, ecc.) o contenitori con acqua sulla telecamera. Ciò può causare danni alle persone dovuti a incendio, scossa elettrica o caduta di oggetti. Non istallare l’unità in luoghi umidi, con polveri o ceneri. Ciò può causare incendi o scosse elettriche. 2007-03-02 ¿ÀÈÄ 6:39:56

Se l’unità emana un odore insolito o fumo, interrompere l’uso del prodotto. In questo caso scollegare immediatamente l’alimentazione e mettersi in contatto con il centro di assistenza. Continuare ad utilizzare il prodotto in tali condizioni può causare incendi o scosse.

9. Se il prodotto non funzionasse in modo

normale, mettersi in contatto con il centro di assistenza più vicino. Non smontare o riparare in alcun modo questo prodotto. (SAMSUNG non è responsabile per problemi causati da modifiche non autorizzate o tentativi di riparazione)

10. Quando si pulisce, non spruzzare acqua

direttamente sulle parti del prodotto. Ciò può causare incendi o scosse elettriche. ATTENZIONE

Mantenere lontano dalla luce diretta e da fonti di radiazioni. Ciò può provocare incendi. Istallare in un luogo ben ventilato. Evitare di direzionare la telecamera direttamente verso oggetti molto luminosi quali il sole, ciò può danneggiare il sensore d’immagine CCD. Dichiarazione FCC Questo apparecchio è conforme alla parte 15 delle norme FCC. Il suo funzionamento è soggetto alle seguenti condizioni:

1) Questo apparecchio non deve causare

interferenze dannose e

2) Questo apparecchio deve accettare

ogni interferenza in ricezione, comprese quelle che possano determinare un funzionamento non desiderato. Nota Questo dispositivo è stato sottoposto a collaudi che hanno dimostrato la sua conformità ai limiti stabiliti per un apparecchio digitale di classe A, in base alla parte 15 delle norme FCC. Questi limiti sono stati concepiti per fornire una protezione adeguata contro le interferenze dannose quando il dispositivo è utilizzato in zone commerciali. Questo dispositivo genera, utilizza e può irradiare energia in radiofrequenza e, se non istallato e utilizzato in accordo con il manuale di istruzioni, può provocare interferenze dannose alle comunicazioni radio. Il funzionamento in un’area residenziale può causare interferenze dannose, in tal caso all’utente potrà essere richiesto di correggere l’interferenza a sue spese. ITA

Non far cadere oggetti sul prodotto ed evitare colpi forti. Mantenere lontano da luoghi sottoposti ad eccessive vibrazioni o ad interferenze magnetiche. Non istallare in luoghi sottoposti ad alte temperature (più di 50°C), basse temperature temperature (meno di - 10 °C), o grande umidità. Ciò può causare incendi o scosse elettriche. Se si desidera modificare l’ubicazione del prodotto già istallato, assicurarsi di spegnerlo e quindi spostarlo e istallarlo nuovamente. Scollegare la spina dalla presa in caso di lampi. Non farlo può provocare incendi o danni al prodotto.

2007-03-02 ¿ÀÈÄ 6:39:56 Istruzioni di Sicurezza Importanti

Leggere queste istruzioni. Conservare queste istruzioni. Rispettare tutti gli avvertimenti. Seguire tutte le istruzioni. Non utilizzare questo apparecchio vicino all’acqua.

6. Pulire solo con un panno asciutto.

7. Non bloccare nessuna apertura di

ventilazione. Istallare seguendo le istruzioni del fabbricante.

8. Non istallare vicino a fonti di calore quali

caloriferi, stufe o altri prodotti (compresi gli amplificatori) che possano produrre calore.

9. Non eludere il sistema di sicurezza della

spina polarizzata o a terra. Una spina polarizzata è costituita da due spinotti, uno più grande dell’altro. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terzo spinotto sono stati previsti per la vostra sicurezza. Se la spina fornita non entra nella presa, mettersi in contatto con l’elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo dell’alimentazione per

evitare che sia calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i cavi escono dell’apparecchio.

11. Utilizzare solo connettori/accessori

indicati dal fabbricante.

12. Utilizzare solo su carrelli, piedistalli,

treppiedi, staffe o tavoli indicati dal fornitore o venduti con l’apparecchio.

13. Scollegare questo apparecchio. Quando

si utilizza un carrello, prestare attenzione quando si muove l’insieme carrello/ apparecchio per evitare incidenti per il possibile rovesciamento.

14. Rivolgersi a personale specializzato per

qualsiasi riparazione. Le riparazioni sono richieste quando l’apparecchio viene in qualche modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato qualche liquido nell’apparecchio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all’umidità, se non funziona normalmente o se è caduto.

2007-03-02 ¿ÀÈÄ 6:39:56 Introduzione ❚ Riguardo a questo manuale ❚ Caratteristiche principali Questo manuale dell’utentecomprende istruzioni base sul prodotto. Si consiglia a tutti gli utenti di leggerlo prima dell’uso. Il manuale èsuddiviso come segue: Capitolo 1, “Introduzione”, introduce il manuale dell’utente e informazioni riguardo al prodotto. (Questo capitolo) Capitolo 2, “Istallazione”, spiega come impostare e istallare il prodotto. Appendice, “Specifiche”, fornisce le specifiche del prodotto. ❚ Introduzione al prodotto Alimentazione: DC 12V/AC 24V Funzioni speciali Controllo line lock (LL) Bilanciamento del bianco automatico Rotazione dell’immagine orizzontale/verticale Controllo Flickerless Controllo otturatore bassa velocità Controllo compensazione luce di fondo Passaggio automatico modalità a colori / bianco e nero Dotata di obiettivo varifocale Funzione Auto Iris Riduzione digitale del rumore (DNR) Compensazionedei difetti CCD dinamica Questa telecamera dome antivandalicaè dotata di ottime caratteristiche di monitoraggio per banche e aziende. Essendo resistente all’ acqua e alle vibrazioni può essere istallata in ambienti esterni. Questa telecamera varifocale è fornita di riduzione digitale del rumore (DNR) e caratteristiche quali la compensazione CCD dei difetti in tempo reale, per garantire un’ immagine nitida.

B68-00649D(00)Ita.indd 6 2007-03-02 ¿ÀÈÄ 6:39:56 ❚ Componenti Controllare i componenti nella confezione Controllare che la telecamera e gli accessori siano inclusi nella confezione. Tali componenti sono indicati qui sotto: Telecamera Immagine Cavo Test Monitor Manuale utente Nome pezzo Standard Quantità Uso Ancoraggio di plastica HUD 5 4 (EA) Collocare ciascun pezzo sui fori di inserimento delle viti per rendere più saldo il collegamento Vite meccanica ASSY BH M5 X L6. (Bianca+o-ring)

Utilizzato per riempire i fori quando si istallano tubi e supporti a soffitto Vite filettata ASSY TH M4xL30 (Nero+ o-ring)

Utilizzato per istallare la telecamera a soffitto o alla parete Chiave a L TROX T-20

Utilizzata per montare/smontare l’ involucro a cupola Mascherina T2.5 W56

Utilizzata come guida per l’ istallazione Utilizzata come foro per il cablaggio, quando si istalla la telecamera a soffitto o sulla parete ITA Guarnizione foro tubo

Nota Il cavo test monitor è utilizzato per testare la telecamera collegandola ad un display portatile. Se realmente si desidera collegare la telecamera ad un display, utilizzare il cavo BCN. B68-00649D(00)Ita.indd 7

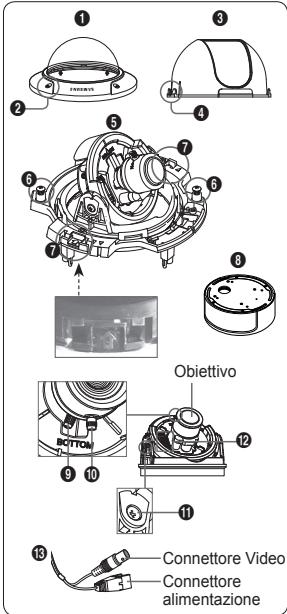

La telecamera si compone delle seguenti parti:

1. Involucro a cupola: Copre l’involucro interno, la

lente e il corpo principale per proteggerli.

2. Viti Involucro: Usate per montare o smontare l’

involucro a cupola e la cassa.

3. Involucro interno: Copre il corpo principale per

4. Chiusura ad aletta: Inserire un cacciavite sottile

e lungo in questo stretto punto e premere verso l’ esterno per estrarre l’involucro interno.

5. Corpo principale: Comprende un obiettivo, una

centralina, una centralina PCB, viti, eccetera.

6. Viti per montaggio e smontaggio: Utilizzando

queste 2 viti, il Corpo principale viene istallato saldamente nella Cassa.

Uncino: Tirando le leve destra/sinistra nella direzione della freccia, il Corpo principale può essere staccato dalla Cassa.

8. Cassa: Utilizzato come montaggio a soffitto o a

parete. Si fissa utilizzando le quattro viti fornite nella confezione.

9. Leva zoom: Utilizzando questa leva lo zoom dell’

Obiettivo obiettivo può essere regolato o fissato.

10. Leva fuoco: Utilizzando questa leva lo zoom dell’

obiettivo può essere regolato o fissato.

11. Vite di fissaggio inclinazione: Utilizzando la

vite può essere regolata e fissata la curvatura dell’obiettivo.

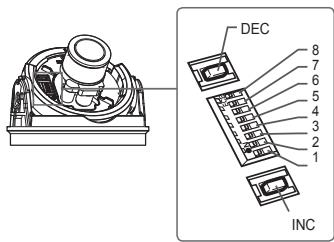

12. Centralina: Comprende due tipi di levette di

controllo: quelle di funzione e quelle di controllo di fase. La centralina è composta da otto levette di funzione nel centro e due pulsanti di controllo fase su ciascun lato dell’area delle levette di Connettore Video funzione. Cavo: Collegare il connettore video al cavo BNC Connettore e il connettore dell’alimentazione all’adattatore di alimentazione corrente. B68-00649D(00)Ita.indd 8 2007-03-02 ¿ÀÈÄ 6:40:00 Istallazione ❚ Interruttori di impostazione Impostare le levette di funzione Per impostare le funzioni disponibili sulla telecamera, regolare le otto levette come indicato sotto:

1. Levetta 1 (LL): Quando questa levetta

è posizionata su OFF, la telecamera DEC funziona in modalità sincronizzazione interna, quando è posizionata su ON, la telecamera funziona in modalità line lock.

In modalità sincronizzazione interna, la telecamera utilizza sempre un oscillatore interno al quarzo. Tuttavia, se diverse telecamere sono collegate ad un commutatore sequenziale, nel passaggio da un’immagine all’altra questa può apparire traballante o distorta. In questo INC caso, occorre posizionare questa levetta su ON per risolvere il problema. La modalità line lock permette alla telecamera di utilizzare la fase della Num. Nome Breve descrizione corrente alternata come riferimento per

Line lock ON/OFF la sincronizzazione. In questa modalità si LSS Sens-up od Otturatore a bassa possono utilizzare i pulsanti di controllo velocità ON/OFF di fase (INC/DEC). H-REV Rotazione orizzontale ON/OFF

V-REV Rotazione verticale ON/OFF

BLC Compensazione luce di fondo ON/ OFF

D/N Passaggio automatico modalità a colori / bianco e nero ON/OFF

Quando si utilizza corrente continua a 12V, impostare questa levetta su OFF. La caratteristica line lock non funzionerà normalmente nemmeno quando la levetta è posizionata su ON.

Impostare la levetta LL su ON quando è collegata la corrente alternata. Se l’immagine traballa, si dovrà regolare la fase, utilizzando i pulsanti di controllo fase. Premere i pulsanti INC o DEC per aumentare o diminuire la fase di un grado. Levetta 2 (LSS): La modalità sens-up accumula i campi dell’immagine nella memoria per ridurre il rumore, ma aumenta il livello di luminosità e di contrasto. Quando questa levetta è posizionata su ON, la telecamera automaticamente passa ad una velocità di acquisizione dell’immagine massima di 128 tempi, per fornire un’immagine più chiara per immagini più scure. Levetta 3 (H-REV): Quando questa levetta è posizionata su ON, l’immagine della telecamera viene ruotata orizzontalmente. Se si desidera monitorare uno spazio attraverso uno specchio, si può utilizzare questa caratteristica per vedere l’immagine correttamente. Levetta 4 (V-REV): Quando questa levetta è posizionata su ON, l’immagine della telecamera viene ruotata orizzontalmente. Se la telecamera mostra a fatica l’immagine ruotata verticalmente, si può utilizzare questa caratteristica per vedere l’immagine correttamente. Levetta 5 (BLC): Quando questa levetta è impostata su ON, si può vedere un’immagine nitida anche se la telecamera è rivolta verso luci molto forti quali la luce solare o quella fluorescente. Quando è posizionata su OFF, l’oggetto esposto ad una luce eccessiva non appare nitidamente. Levetta 6 (FL): Quando questa levetta è posizionata su ON, la velocità dell’otturatore è fissata a 1/100 sec (per NTSC) o 1/120 sec (per PAL) per evitare che lo schermo tremi per la discordanza tra la frequenzasincorna verticale (50Hz per NTSC, 60Hz per PAL) e la frequenza oscillante di una luce. Levetta 7 (D/N): Quando questa levetta è impostata su ON, la telecamera automaticamente passa dai colori al bianco e nero, a seconda della luminosità dell’ambiente. Levetta 8 (AWB): Questa levetta regola il bilanciamento del bianco. Quando questa levetta è posizionata su ON, la telecamera funziona in modalità ATW, se è su OFF, in modalità AWC. ATW (Auto Tracking White Balance): La temperatura del colore è regolata automaticamente in base ai cambiamenti dell’ambiente. (da 2000°K a 11000°K circa) AWC (Auto White Balance Control): Memorizza la temperatura del colore quando la levetta viene spostata su OFF. Le temperature del colore vengono regolate dal valore memorizzato. Attenzione -. La gamma di impostazioni IRIDE per la video-camera varia da circa 80 a 120 IRE. Ciò significa che la video-camera non offre la funzionalità completa apri/chiudi IRIDE, ma solo la gamma di variazione limitata. -. Utilizzare la video-camera dopo aver impostato il livello adeguato (80 IRE o superiore), perché si può verificare una certa instabilità dell’IRIDE quando il livello è pari o inferiore a 75 IRE.

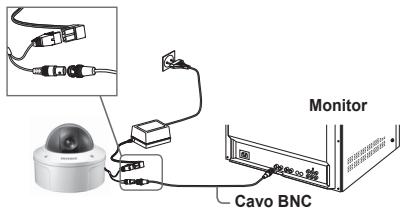

B68-00649D(00)Ita.indd 10 2007-03-02 ¿ÀÈÄ 6:40:14 ❚ Collegare i cavi e cambiare le impostazioni Prima di istallare la telecamera occorre regolare il fuoco dell’obiettivo, lo zoom e l’impostazione delle levette. Per collegare i cavi Monitor Cavo BNC

1. Collegare il cavo BNC al

connettore video della telecamera.

2. Collegare il cavo BNC all’

entrata video nel monitor.

3. Collegare l’adattatore di

corrente al connettore dell’alimentazione della telecamera. Quando il monitor è acceso, l’ immagine della telecamera appare. Per regolare il fuoco del obiettivo, lo zoom e le impostazioni delle funzioni

1. Rimuovere l’involucro a cupola e quello interno. Per ulteriori dettagli riguardo alle procedure

di rimozione, vedere “Procedure di istallazione” nella sezione di istallazione della telecamera nella prossima pagina.

2. Regolare il fuoco, lo zoom e le impostazioni delle funzioni della telecamera utilizzando la

Leva del fuoco, la Leva zoom e la Centralina, mentre si guarda l’immagine sullo schermo.

3. Se si desidera fissare il fuoco e lo zoom regolati, avvitare le leve.

ITA B68-00649D(00)Ita.indd 11

2007-03-02 ¿ÀÈÄ 6:40:15 ❚ Istallare la telecamera Prima dell’istallazione Prima d’istallare la telecamera, leggere le seguenti avvertenze: Controllare che il luogo di ubicazione (soffitto o parete) possa sopportare cinque volte il peso della telecamera. Evitare che il cavo si impigli in luoghi inadatti o che venga danneggiata la copertura dei cavi. Ciò può provocare guasti o incendi. È possibile utilizzare un adattatore del supporto a parete (SADT-102WM) e del supporto su palo (SADT-100PM) per istallare la telecamera a parete o su condutture. Quando si installa la telecamera, non avvicinarsi al luogo di istallazione. Allontanare gli oggetti di valore. Fondo della telecamera

Riguardo ai fori di istallazione A: Utilizzare questi fori per istallare la telecamera direttamente a soffitto o alla parete Se i fori non vengo utilizzati, chiuderli utilizzando la vite meccanica (M5 X L6.) per garantire la tenuta all’acqua. B: Utilizzare i quattro fori quando si istalla la telecamera direttamente sulla cassetta di giunzione è possibile utilizzare le 4 cassette di giunzione di diametro 1/8 tipo rotondo per il montaggio. (La cassetta di giunzione, la guarnizione e l’involucro sono oggetti da acquistare separatamente). C Utilizzare questi fori quando si istalla l’adattatore per il supporto da parete (SADT-102WM) Se i fori non vengo utilizzati, chiuderli utilizzando la vite meccanica (M5 X L6.) per garantire la tenuta all’acqua. I fori che non vengono utilizzati devono essere attentamente sigillati con le viti in dotazione per la tenuta all’acqua. Quando le viti non hanno anelli di gomma all’interno o non sono fissate saldamente, possono verificarsi problemi di tenuta dell’acqua. Per collocare le viti, vedere pagina 16 “Smontare/ montare il Corpo principale alla Cassa”.

B68-00649D(00)Ita.indd 12 2007-03-02 ¿ÀÈÄ 6:40:17 Istallazione su una conduttura Prima dell’istallazione occorre conoscere le avvertenze precedenti e riempire i fori che non vengono utilizzati per l’istallazione. Per istallare il fondo della telecamera su una conduttura

1. Prima di collegare l’alimentazione e i cavi

video, farli passare per la conduttura e avvitare il tubo filettato maschio in quello femmina della telecamera per fissare il Corpo principale. (In questo caso, assicurarsi di sigillare con nastro adesivo di Teflon prima di montare, per garantire la tenuta all’acqua. Fare attenzione che il cablaggio non rimanga bloccato nella zona di connessione).

3. Collocare l’involucro a cupola. (Serrare

saldamente i bulloni di connessione utilizzando la chiave a L per garantire la tenuta all’acqua) Per cambiare la posizione del logo SAMSUNG, spostare l’ubicazione della fascia di gomma di collegamento come indicato sotto e ruotare per montare. (Il limite di rotazione è di 180 gradi)

2. Regolare l’angolo della telecamera per

ottenere la miglior visione.

1) Separare l’involucro a cupola utilizzando

la chiave a L in dotazione. (per allentare le viti ruotare in senso antiorario). ITA

2) Regolare la direzione dell’obiettivo. Per

ulteriori informazioni, vedere pagina 17 “Regolare la direzione della telecamera” B68-00649D(00)Ita.indd 13

2007-03-02 ¿ÀÈÄ 6:40:17 Per istallare il lato della telecamera su una conduttura

1. Tirare i cavi dell’alimentazione e video

attraverso il foro di collegamento della conduttura sul lato della telecamera

1) Rimuovere l’involucro dalla Cassa

utilizzando una moneta o un cacciavite a lama (-). (Ruotare in senso antiorario)

2) Spingere i cavi dell’alimentazione e video

tesi fuori dal foro sul fondo nella Cassa. Farli uscire dall’involucro laterale della Cassa.

2. Collocare l’involucro laterale tolto sul

foro del fondo e ruotarlo in senso orario, utilizzando una moneta o un cacciavite a lama (-). (Assicurarsi di inserire l’ O-ring (P22 T2.4) nel foro prima dell’ assemblaggio. L’anello è necessario per la tenuta all’acqua)

3. Prima di collegare l’alimentazione e i

cavi video attraverso la conduttura di collegamento, avvitare saldamente il tubo filettato maschio in quello femmina della telecamera per fissare il Corpo principale. (In questo caso, assicurarsi di sigillare con nastro adesivo di Teflon prima di montare, per garantire la tenuta all’acqua. Fare attenzione che il cablaggio non rimanga bloccato nella zona di connessione).

4. Regolare la direzione dell’obiettivo. Per

ulteriori informazioni, vedere pagina 17 “Regolare la direzione della telecamera”

5. Collocare l’involucro a cupola. Per

ulteriori informazioni vedere il passo 3 in “Istallare il fondo della telecamera su una conduttura” a pagina 13.

B68-00649D(00)Ita.indd 14 2007-03-02 ¿ÀÈÄ 6:40:17 Istallare la telecamera sul soffitto Prima dell’istallazione occorre conoscere le avvertenze precedenti e riempire i fori che non vengono utilizzati per l’istallazione. Per istallare il fondo della telecamera su una conduttura B68-00649D(00)Ita.indd 15 In caso di cablaggio dopo aver praticato il foro nel luogo di istallazione 1 Praticare un foro nella conduttura. (Dimensione del foro consigliata: 30mm di diametro circa) 2 Collocare la guarnizione sul fondo del prodotto come mostrato sotto. Il foro deve essere correttamente allineato al foro della conduttura. Se il foro devia rispetto alla giuntura, si possono verificare perdite d’acqua. Guarnizione ITA

1. Collocare la mascherina in dotazione

sul luogo in cui si desidera effettuare l’ istallazione ed eseguire un foro (diametro 5mm, profondità minima 35mm) per fissare la telecamera inserendo completamente l’ancoraggio di plastica in dotazione (HUD 5).

2. Dopo aver collocato i cavi dell’

alimentazione e video, sistemarli in modo che non subiscano danni durante l’ istallazione.

3. Rimuovere l’involucro a cupola. Per

ulteriori informazioni vedere il passo 2 in “Istallare il fondo della telecamera su una conduttura” a pagina 13.

4. Istallare la telecamera. Dopo aver

allineato il foro in cui è inserito l’ ancoraggio di plastica con il foro di istallazione della telecamera, serrare le quattro viti filettate ASSY dove sono inseriti gli O-ring. (Se non sono inseriti O-ring, si possono verificare delle perdite d’acqua).

5. Regolare la direzione dell’obiettivo. Per

ulteriori informazioni, vedere pagina 17 “Regolare la direzione della telecamera”

6. Collocare l’involucro a cupola. Per

ulteriori informazioni vedere il passo 3 in “Istallare il fondo della telecamera su una conduttura” a pagina 13.

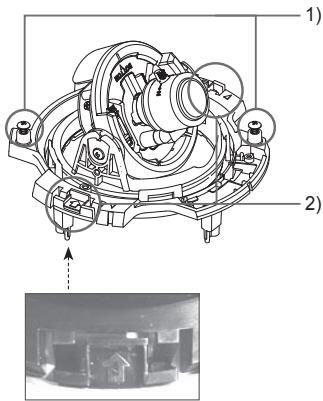

2007-03-02 ¿ÀÈÄ 6:40:18 Smontare/montare il Corpo principale dalla Cassa I fori che non vengono utilizzati devono essere attentamente sigillati con le viti in dotazione per la tenuta all’acqua. Per staccare il Corpo principale dalla Cassa, seguire le istruzioni sottostanti:

1. Rimuovere l’involucro a cupola.

2. Staccare il Corpo principale della

telecamera dalla Cassa.

1) Allentare due viti ruotandole in senso

2) Staccare il Corpo principale della

telecamera dopo averlo sbloccato tirando le leva destra e sinistra nella direzione delle frecce.

3. Montare il Corpo principale della

telecamera alla Cassa. (Allineare le tre scanalature di allineamento del Corpo principale con le sporgenze della Cassa e montare).

la chiave a L. Per ulteriori informazioni vedere il passo 3 in “Istallare il fondo della telecamera su una conduttura” a pagina

B68-00649D(00)Ita.indd 16 2007-03-02 ¿ÀÈÄ 6:40:18 ❚ Regolare la direzione della telecamera Panning Nel caso di panning, il limite di rotazione della telecamera è di 355 gradi (100 gradi in senso orario e 255 gradi in senso antiorario). La rotazione viene fermata da un Fermo all’interno Inclinazione della telecamera. Per il controllo del panning, allentare le due viti situate sul fondo, per poi ruotare nella direzione desiderata, quindi serrarle per fissare la telecamera. Rotazione Nel caso di inclinazione, si può cambiare la obiettivo curvatura della telecamera da zero a 90 gradi. Quando l’angolo di curvatura è al di sotto dei 17 gradi, si può incorrere in un problema di occultamento parziale dell’immagine. Per fissare l’ubicazione, dopo aver regolato l’angolo di inclinazione, utilizzare le viti di fissaggio inclinazione. Per regolare il fuoco e lo zoom della telecamera, utilizzare la Leva zoom e la Leva fuoco. Quando si istalla la telecamera su un soffitto inclinato o sulla parete, si può ruotare l’ obiettivo della telecamera per vedere l’immagine nella direzione corretta. ITA B68-00649D(00)Ita.indd 17 Quando la telecamera è fissata al soffitto, si può regolare l’angolo visuale. Si può ruotare la telecamera verso sinistra o destra (Panning) e cambiare l’inclinazione verso l’alto e verso il basso (Tilting).

2007-03-02 ¿ÀÈÄ 6:40:23 Appendice A: Specifiche per lo Standard NTSC Voce Tipo di prodotto Alimentazione Tipo di trasmissione Consumo energetico Dispositivo immagine Pixel Modalità di scansione Frequenza linea di scansione Modalità di sincronizzazione Risoluzione orizzontale Illuminazione degli oggetti minima Segnale in uscita Obiettivo Funzione PAN Funzione INCLINAZIONE Controlli Temperatura di esercizio Umidità di esercizio Dimensioni Peso Particolari Telecamera dome a colori a circuito chiuso AC 24V ± 10% (60Hz ± 0,3 Hz), DC 12V +10%/-5% Sistema standard NTSC (525 Linee, 60 Campi) Circa 1,7W Super-HAD CCD 1/3” tipo IT Totale: 811(O) x 508(V), 410.000 pixel Effettivi: 768(O) x 494(V), 380.000 pixel 525 Linee, interlacciato 2:1 Orizzontale: 15,734Hz(INT)/15,750Hz(LL) Verticale: 59,94Hz(INT)/60Hz(LL) INT/Line Lock (Regolazione della fase utilizzando il pulsante INC/DEC) 540 linee TV SCC-B53X3 (Color/BW) SCC-B53X2 (Color/BW) 50IRE 0,4/0,04Lux 0,4/0,4Lux 30IRE 0,24/0,024Lux 0,24/0,24Lux 15IRE 0,12/0,012Lux 0,12/0,12Lux F1,2 50IRE 0,0031/0,00031Lux 0,0031/0,0031Lux Sens-up x128 30IRE 0,0019/0,00019Lux 0,0019/0,0019Lux 15IRE 0,0009/0,00009Lux 0,0009/0,0009Lux Video COMPOSITO (1,0 Vp-p, 75ohm, BNC), USCITA Test Monitor (1,0 Vp-p, 75ohm, cablaggio) Auto Iris (DC) Lunghezza focale: da 2,5 a 6,0mm Raggio apertura 1,2 Raggio: da 0 a 355°(100 gradi in senso orario e 255 in senso antiorario) Raggio: da 0 a 90° Line lock (LL) Sens-up; Otturatore a bassa velocità (LSS) Rotazione Orizzontale (H-REV) Rotazione Verticale (V-REV) Compensazione luce di fondo (BLC) Flickerless (FL) Passaggio dalle modalità a colori a bianco e nero (D/N) Bilanciamento automatico del bianco (AWB) Riduzione digitale del rumore (DNR) Compensazione CCD dei difetti automatica da -10°C a +50°C Fino al 90% 150(Ø) x 121(A)mm SSC-B539X: 1,1kg Sens-up Off

B68-00649D(00)Ita.indd 18 2007-03-02 ¿ÀÈÄ 6:40:25 Appendice B: Specifiche per lo Standard PAL Voce Tipo di prodotto Alimentazione Tipo di trasmissione Consumo energetico Dispositivo immagine Pixel Modalità di scansione Frequenza linea di scansione Modalità di sincronizzazione Risoluzione orizzontale Illuminazione degli oggetti minima Segnale in uscita Obiettivo Funzione PAN Funzione INCLINAZIONE Temperatura di esercizio Umidità di esercizio Dimensioni Peso B68-00649D(00)Ita.indd 19 INT/Line Lock (Regolazione della fase utilizzando il pulsante INC/DEC) 540 linee TV SCC-B53X3 (Color/BW) SCC-B53X2 (Color/BW) 50IRE 0,4/0,04Lux 0,4/0,4Lux 30IRE 0,24/0,024Lux 0,24/0,24Lux 15IRE 0,12/0,012Lux 0,12/0,12Lux F1,2 50IRE 0,0031/0,00031Lux 0,0031/0,0031Lux Sens-up x128 30IRE 0,0019/0,00019Lux 0,0019/0,0019Lux 15IRE 0,0009/0,00009Lux 0,0009/0,0009Lux Video COMPOSITO (1,0 Vp-p, 75ohm, BNC), USCITA Test Monitor (1,0 Vp-p, 75ohm, cablaggio) Auto Iris (DC) Lunghezza focale: da 2,5 a 6,0mm Raggio apertura 1,2 Raggio: da 0 a 355°(100 gradi in senso orario e 255 in senso antiorario) Raggio: da 0 a 90° Line lock (LL) Sens-up; Otturatore a bassa velocità (LSS) Rotazione Orizzontale (H-REV) Rotazione Verticale (V-REV) Compensazione luce di fondo (BLC) Flickerless (FL) Passaggio dalle modalità a colori a bianco e nero (D/N) Bilanciamento automatico del bianco (AWB) Riduzione digitale del rumore (DNR) Compensazione CCD dei difetti automatica da -10°C a +50°C Fino al 90% 150(Ø) x 121(A)mm SSC-B539X: 1,1kg Sens-up Off ITA Controlli Particolari Telecamera dome a colori a circuito chiuso AC 24V ± 10% (50Hz ± 0,3 Hz), DC 12V +10%/-5% Sistema Standard PAL (625 Linee, 50 Campi) Circa 1,7W Super-HAD CCD 1/3” tipo IT Totale: 795(O) x 596(V), 470.000 pixel Effettivi: 752(O) x 582(V), 440.000 pixel 625 Linee, interlacciato 2:1 Orizzontale: 15,625Hz(INT)/15,625Hz(LL) Verticale: 50Hz(INT)/50Hz(LL)
