SCC-B5392P - Caméra de surveillance SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance analogique
Résolution	600 TVL
Capteur	1/3" CCD
Objectif	3.6 mm
Angle de vue	90°
Vision nocturne	IR jusqu'à 20 mètres
Alimentation électrique	12 V DC
Dimensions approximatives	90 x 90 x 90 mm
Poids	500 g
Compatibilités	Compatible avec les systèmes de vidéosurveillance analogiques
Fonctions principales	Surveillance en temps réel, enregistrement vidéo, détection de mouvement
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, vérifier régulièrement le câblage
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, réparation recommandée par un professionnel
Sécurité	Installation recommandée dans des zones sécurisées, protection contre les intempéries
Informations générales	Idéale pour la surveillance intérieure et extérieure, garantie de 2 ans

FOIRE AUX QUESTIONS - SCC-B5392P SAMSUNG

Comment réinitialiser la caméra SAMSUNG SCC-B5392P ?

Pour réinitialiser la caméra, débranchez l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en reconnectant l'alimentation.

Pourquoi mon image est-elle floue ?

Vérifiez que l'objectif n'est pas sale et nettoyez-le avec un chiffon doux. Assurez-vous également que la caméra est correctement focalisée.

Comment ajuster la luminosité et le contraste ?

Utilisez le menu de configuration de la caméra pour accéder aux paramètres d'image, où vous pourrez ajuster la luminosité et le contraste.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée. Testez avec une autre source d'alimentation et assurez-vous que le câble est en bon état.

Comment connecter la caméra à un enregistreur ?

Utilisez un câble BNC pour connecter la sortie vidéo de la caméra à l'entrée vidéo de l'enregistreur. Assurez-vous que l'enregistreur est configuré pour recevoir le signal de la caméra.

Quel est le format vidéo pris en charge par la caméra ?

La caméra SAMSUNG SCC-B5392P prend en charge le format vidéo analogique CVBS.

Comment vérifier si la caméra est correctement installée ?

Assurez-vous que la caméra est correctement montée et que l'objectif est dirigé vers la zone souhaitée. Vérifiez également le signal vidéo sur l'écran de l'enregistreur.

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra est équipée d'une fonction de vision nocturne, mais assurez-vous qu'il y a un éclairage suffisant ou utilisez des lumières infrarouges si nécessaire.

Comment mettre à jour le firmware de la caméra ?

Téléchargez la dernière version du firmware depuis le site Web de Samsung et suivez les instructions fournies pour mettre à jour la caméra via le port USB.

Que faire si la caméra surchauffe ?

Assurez-vous que la caméra est installée dans un endroit bien ventilé et ne l'exposez pas à une chaleur excessive. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI SCC-B5392P SAMSUNG

Attention

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION: POUR REDUIRE DES RISQUES DE CHOICES ELECTRIQUES, NE PAS OUVIRRIL LE COUVERCLE ARRRIERE. LES PIECES INTERIEURES NE SONT PAS ACCESSIBLE A L'UTILISATEUR. FAITES APPEL A U PERSONNEL DE MAINTENANCE QUALIFIE.

Ce symbole indique la présence de haute tension dans l'appareil. Il est dangereux de pouvoir toucher les pièces internes de ce produit.

Ce symbole attire votre attention sur le fait que des documentation importantes relatives au fonctionnement ou à la maintenance ont été incluses avec ce produit.

Pour prévenir tous dommages pouvant provoquer des risques d'incendie ou de short électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Attention

1. Assurez-vous d'utiliser uniquement l'adaptateur standard spécifique dans la fiche des caractéristiques techniques. Utiliser tout autre adaptateur peut provoquer des risques d'incendie ou des chocs électriques et endommager le produit.
2. Un branchement incorrect de l'alimentation électrique ou un mauvais remplacement de la pile peut provoquer des risques d'incendie, des chocs électriques ou des dommages au produit.
3. Ne pas connecter plusieurs caméras à un seul adaptateur. Dépasser la capacité peut générer une chaleur normale ou un risque d'incendie.
4. Branchez correctement le cordon d'alimentation dans la prise. Une mauvaise connexion peut provoquer des risques d'incendie.
5. Lors de l'installation de la camera, attachez-la fermement et en toute sécurité. Une camera qui tombe peut causer des blessures.
6. Ne placez pas d'objets conducteurs (tournevis, pièces de monnaie, objets en métal, etc.) ou des récipients remplis d'eau sur la caméra. Cela peut causer des blessures dues au feu, au choc électrique ou à la chute d'objets.
7. Ne pas installer l'appareil dans des lieux humides, poussiéreux ou couverts de suie. Cela peut provoquer des risques d'incendie ou des chocs électriques.
8. Si vous constatez une odeur ou une fumée inhabituelle provenant de l'article, arrêtez immédiatement son utilisation. Dans de tels cas, déconnectez immé toute condition, cela peut provoquer des risques d'incendie ou des chocs électriques.
9. Si ce produit ne fonctionne pas normalement, contactez le centre de maintenance le plus proche. Ne jamais démonter ou modifier le produit de chaque manière que ce soit. (SAMSUNG n'est pas responsable des problèmes causés par des modifications ou des tentatives de réparation non autorisées.)
10. Lors du nettoyage, ne pas diriger l'eau directement sur les pièces de l'appareil. Cela peut provoquer des risques d'incidence ou des chocs électriques.

Mise en GARDE

1. Ne pas faire tomber des objets sur le produit ou lui faire subir des chocs. Éloignez le produit des emplacements soumis aux vibrations ou interférences magnétiques excessives.
2. Ne pas installer le produit à des emplacements soumis aux températures élevées (supérieures à 122°F), aux températures faibles (inférieures à 14°F), ou à une humidité élevée. Cela peut provoquer des risques d'incendie ou des chocs électriques.
3. Si vous désirez changer le produit de place, assurez-vous de la mise hors tension, déplacez et réinstallez-le.
4. Débranche le cordon d'alimentation de la prise lorsqu'il y a des éclairs. Ne pas appliquer cette consigne peut provoquer des risques d'incendie ou endommager le produit.
5. Eloigné le produit des rayons directs du soleil ou des sources de radiation de chaleur. Cela peut provoquer des risques d'incendie.
6. Installez le produit dans un lieu où la ventilation est suffisante.
7. Évitez de pointer la caméra directement vers des objets extrêmement brillants comme le soleil, cela peut endommager le capteur d'image CCD.

Déclaration FCC

Cet appareil est conforme à la partie 15 des réglementations FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1) Il se peut que cet appareil ne cause pas d'interférences nuisibles et 2) Cet appareil doit tolérer toutes interférences reçues, y compris des interférences pouvant provoquer un fonctionnement inapproprié.

Remarque

Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial. Cet équipement général utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences dangereuses pour les communications radios. Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est. Commis de corriger l'interférence à ses propres frais.

Instructions importantes relatives à la sécurité

1. Conservez ces instructions.
2. Conservez ces instructions.
3. Prétez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez que les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) conduisant de la chaleur.
9. Veillez à vous conformer aux sécurité des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un Electricien de replacer la prise absolue.
10. Veillez à ce que personne ne marche où ne se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilise que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. N'utilise que des chariots, des pieds, trépieds, ou tables spécifiques par le fabricant ou vendus avec l'appareil.
13. Débranchez cet appareil. Si vous utilisez un chariot, faites attention lorsque vous déplacez l'appareil et le chariot pour éviter les blessures causées par un renversement.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.

Synthèse 6

Synthèse du produit 6

Caractéristiques principales 6

Composants 7

Vérification des composants dans l'emballage 7

Composants de la vieille caméra 8

Installation 9

Réglage des interrupteurs 9

Régler les interrupteurs de fonction 9

Connexion des câbles et modification des paramètres 11

Installation de la caméra 12

Avant l'installation 12

Trous d'installation 12

Installation sur un conduit 13

Installer la caméra au plafond 15

Assembler/désassembler le corps principal de l'habitacle....16

Ajuster la direction de la caméra 17

Appendice b: caractéristiques PAL standard 19

Ce guide utilisateur inclut les instructions de base relatives à ce produit. Nous recommandons à tous les utilisateurs de lire ce guide avant d'utiliser l'appareil.

Ce guide est divisé en plusieurs parties :

Le chapitre 1, "Synthèse" introduit le guide utilisateur et les informations relatives au produit. (Ce chapitre) Le chapitre 2, "Installation" explique comment régler et installer le produit. L'annexe, "Caractéristiques", vous fournit les caractéristiques du produit.

Synthèse du produit

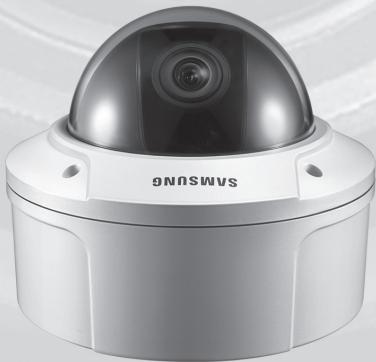

Cette caméra dôme anti-vandalisme permet aux banques et aux entreprises de bénéficier d'une surveillance sans faille, ce modèle est étanche et anti-vibration et peut résister à un impact externe important. Cette caméra à focale variable vous permet d'obtenir une réduction de bruit numérique (DNR) et une correction des défauts CCD en temps réel nécessaires à l'implémentation d'une image claire.

- Caractéristiques principales

Alimentation: 12 V CC / 24 V CA Fonctions spéciales

Commande de verrouillage de ligne (LL) Balance automatique des blancs - Renversement de l'image horizontal/vertical Commande anti-tremblement Commande d'obturation à vitesse réduite Commande de la compensation du rétroéclairage Passage automatique entre les modes noir & blanc et couleur. - Equipé d'une optique à focale variable - Fonction de diaphragme automatique - Réduction numérique de bruit (DNR) Compensation des défauts CCD dynamique

Vérification des composants dans l'emballage

Veuillez vérifier que votre appareil et ses accessoires soient tous inclus dans l'emballage. Ces composants sont comme illustrés ci-dessous :

Camera :

Cable du moniteur de test

Guide de l'utilisateur

Image	Nom de la pièce	Norme	Quantité	Utilisation
	Ancrage de plastique	HUD 5	4 (EA)	Attache chaque pièce aux troués de connexion des vis pour renforcer la connexion.
	Machine à vis ASSY	BH M5 X L6. (Blanc+joint torque)	8	Utilisée pour replir les troués lors de l'installation du conduit ou de la fixation murale.
	Taraud ASSY	TH M4xL30 (Noir+joint torque)	4	Utilisé pour fixer laamera au plafond ou au mur.
	Clé-L	TROX T-20	1	Utilisée pour assembler/désassemblier le couvercle du dôme
	Modèle		1	Utilisé pour vous guider dans l'installation.
	Conduit protecteur étanche	T2.5 W56	1	Utilisé pourincer un trou de câblage pour fixer laamera au mur ou au plafond.

Remarque

Le câble du moniteur de test est utilisé pour tester laamera en la connectant à un écran portable. Si vous désirezreamment connecter laamera à un écran moniteur, utilisez le câble BNC.

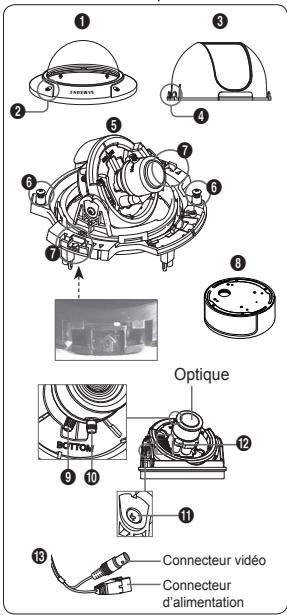

Composants de volet amera

Votre camera est composée des éléments suivants:

1. Couvercle du dôme : Recouvre le couvercle interieur, l'optique et le corps principal pour les protégger.
2. Vis du couvercle : Utilisez cette vis pour assembler ou déassembler le couvercle du dôme et l'habitation.
3. Couvercle intérieur: Recouvre le corps principal pour le protéger.
4. Verrouilleur de l'axe: Inserez un tournevis long et fin dans la fente et appuyez si vous désirez retirer le couvercle interieur.
5. Corps principal: Inclut l'optique, le dispositif de commande, une carte de circuit imprimé, les vis et accessoires associés.
6. Vis pour l'assemblage et le désassemblage : À l'aide de ces 2 vis, le corps principal est fermement fixé à l'habitacle.
7. Fixeur: En appuyant sur les leviers gauches/droits dans le sens indiqué par la flèche, vous pouvez détacher le corps principal de l'habitacle.
8. Habitacle: Utilisé comme dispositif de fixation au mur ou au plafond. Fixé à l'aide de quatre vis fournies dans l'emballage.
9. Levier de zoom: À l'aide de ce levier, vous pouvez ajuster et fixer le zoom de l'optique.
10. Lever de mise au point: À l'aide de ce levier, vous pouvez effectuer la mise au point de l'optique.
11. Vis de fixation de bascule : Vous pouvez ajuster ou fixer, à l'aide de cette vis, le coefficient angulaire de l'optique.
12. Dispositif de commande : Inclut deux sortes de commutateurs de commande comme les commutateurs de fonction et les commutateurs de commande de la phase. Le dispositif de commande est composé de huit commutateurs de fonction situés au milieu et de deux commutateurs de commande de la phase sur chaque côté de la zone des commutateurs de fonction.
13. Cable: Permet de connecter le connecteur vidéo au câble BNC et le connecteur d'alimentation à l'adaptateur d'alimentation.

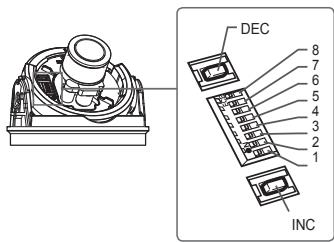

Régler les interrupteurs de fonction

Pour régler les fonctions disponibles sur votreamera, ajustez les huit interrupteurs comme indiquéci-dessous:

N°	Nom	Brève description
1	LL	Verrouillage de ligne ON/OFF
2	LSS	Capteur d'obturation ou Sens-up (captation) de vitesse haute ou faible ON/OFF
3	H-REV	Rénéversement horizontal ON/OFF
4	V-REV	Rénéversement vertical ON/OFF
5	BLC	Compensation du rétroéclairage ON/OFF
6	FL	Anti-tremblement ON/OFF
7	D/N	Passage automatique entre le noir & blanc et la couleur ON/OFF
8	AWB	Balance automatique des blancs ON/OFF

1. Interrupteur 1 (LL): Si cet interrupteur est positionné sur OFF, laamera fonctionne en mode de synchronisation interne, alors que si réglé sur ON, laamera fonctionne en mode de verrouillage de ligne.

En mode de synchronisation interne, laamera utilise toujours un oscillateur de cristal interne pour la synchronisation. Cependant si plusieurs cameras sont connectées à un interrupteur séquentiel, vous pouvez constater une image instable ou un tremblement lors du passage d'uneamera à une autre. Dans ce cas, vous pouvez positionner l'interrupteur sur ON pour résoudre le problème.

Le mode de verrouillage de ligne permet à la camera d'utiliser la phase de l'alimentation CA comme référence de synchronisation. Dans ce mode, vous pouvez utiliser les boutons de commande de la phase (INC/DEC).

Remarque

Si vous utilisez alimentation 12 V CC, réglez l'interrupteur sur OFF. La fonction de verrouillage de ligne ne fonctionnera pas même si l'interrupteur est en position ON.

Mettre l'interrupteur LL en position ON tandis que l'alimentation CA est connectée. Si vous constatez une instabilité de l'image, vous pouvez ajuster la phase à l'aide des boutons de commande de la phase. Appuyez sur le bouton INC ou DEC pour augmenter ou réduire la phase par incrément d'un degré.

1. Interrupteur 2 (LSS): Ce mode de captation (sens-up) accumule le champ de l'image en mémoire pour réduire le bruit mais aussi augmenter le taux de clarté et de contraste. Une fois l'interrupteur sur ON, la camera passe automatiquement à une vitesse maximale d'acquisition de l'image de 128 fois pour implémenter une image claire à la place d'une image plus sombre.
2. Interrupteur 3 (H-REV): Une fois cet interrupteur sur ON, l'image de laamera est horizontalement renversée. Si vous désirez effectuer la surveillance de votre site à l'aide d'un miroir, vous pouvez utiliser cette fonction pour voir la bonne image.
3. Interrupteur 4 (V-REV): Une fois cet interrupteur sur ON, l'image de la caméra sera verticalement renversée. Si votre caméra n'affiche pas correctement l'image renversée, vous pouvez utiliser cette fonction pour voir la bonne image.
4. Interrupteur 5 (BLC): Une fois cet interrupteur sur ON, vous pouvez visualiser une image claire, bien que laamera soit face à une lumière excessive comme les rayons du soleil ou une lumière fluorescente. Une fois positionné sur OFF, leSJe jeceléraire par une lumière excessive n' apparait pas très clémentre.
5. Interrupter 6 (FL): Une fois this interrupter positionné sur ON, la vitesse d'obturation est réalisée à 1/100de seconde (pour le NTSC)

ou 1/120 de seconde (pour le PAL) et ce, pour empêcher l'écran de trembler en raison de la non-conformité entre la fréquence synchronisée verticale (50Hz pour le NTSC, 60Hz pour le PAL) et la fréquence d'activation/désactivation d'une lumière.

1. Interrupteur 7 (D/N): Une fois cet interrupteur sur ON, la caméra passe automatiquement du Noir et Blanc à la couleur selon la clarté de l'environnement.
2. Interrupteur 8 (AWB): Cet interrupteur ajuste la balance des blancs. Une fois cet interrupteur sur ON, la caméra fonctionne en mode ATW, au cas où l'interrupteur est sur OFF, la caméra fonctionne en mode AWC.
3. ATW (Autorepèrage de la balance des blancs) : La température de la coulée est automatiquement ajustée selon les modifications apportées par l'environnement. (Environ 2000°K à 11000°K)
4. ATW (Commande automatique de la balance des blancs) Il enregistre la temperature de la coulée une fois l'interrupteur en position OFF. Les temperatures de la coulée sont conformément ajustées grâce aux valeurs enregistrées.

Attention

• La gamme de réglage du diaphragme de laamera est entre 80 et 120 IRE. En d'autres termes, laamera ne fauit pas de fonction d'ouverture/fermeture entière du diaphragme mais seulement la gamme de variation restreinte.
• Utilisez laamera après avoir réglé le niveau approprié (80 IRE ou plus), dans le cas contraire, vous pourrez constater une instabilité du diaphragme si le niveau est réglé à 75 IRE ou moins.

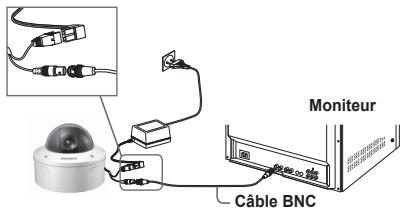

Connexion des câbles et modification des paramètres

Avant d'installer votreamera, vous devez ajuster la mise au point et le zoom de l'optique et modifier les paramètres.

Connexion des câbles

1. Connectez le cable BNC au connecteur video fixe à votre écran.
2. Connectez le cable BNC à l'entrée video du moniteur.
3. Connectez l'adaptateur électrique au connecteur d'alimentation fixe à la camera. Une fois le moniteur activé, les images de la camera apparaissent.

Ajuster la mise au point, le zoom et les paramètres de fonction.

1. Retirez le dôme du couvercle et le couvercle interieur. Pour obtenir plus de détails sur les procédures relatives au retrait, voir la "Procedure d'installation" dans la section installation de l'appareil sur la page suivante.
2. Ajustez la mise au point, le zoom et les paramètres de fonction de votre caméra à l'aide du levier de mise au point, du levier de zoom et du dispositif de commande tout en visualisant l'image à l'écran.
3. Si vous désirez fixer la mise au point et le zoom que vous venez de régler, vissez les leviers.

Installation de la caméra

Avant l'installation de votre camera, veuillez lire les mises en garde suivantes :

• Vous devez vérifier si le lieu d'installation (plafond ou mur) peut supporter le poids de cinq fois votre camera.
• N'a laissez pas le cable pendre à un emplacement inapproprié ou le couvercle de la ligne électrique être endommagé. Ceel peut entraîner un court-circuit ou un incendie. Vous pouvez utiliser an adaptateur de fixation murale (SADT-102WM), et un adaptateur pour poteau (SADT-100PM) pour installer laamera sur un mur ou un conduit.
• Lors de l'installation de chaque camera, ne laissé personne s'approcher du site d'installation. Si des objets de valeur se situent sous l'emplacement d'installation, déplacez-les.

Trous d'installation

Base de la caméra.

A: Utilisez ces trous lors de la fixation au plafond ou au mur de la camera. Si vous ne les utilisez pas, remplissez-les à l'aide de la machine à vis (M5 X L6) pour garantir l'étanchéité. B: Utilisez quatre trous lors de l'installation de votre camera sur la boite de dérivation. Pour l'assemblage, vous pouvez utiliser une boîte de dérivation ronde de diamètre 4 1/8. (La boîte de dérivation, le joint statique et le couvercle sont des articles vendus séparément). C: Utilisez ces trous lors de l'installation de l'adaptateur de fixation murale (SADT-102WM). Si vous ne les utilisez pas, remplissez-les à l'aide de la machine à vis (M5 X L6) pour garantir l'étanchéité.

Les trous non utilisés doivent être fermement scellés à l'aide des vis fournies pour garantir l'étanchéité. Si les vis n'ont pas de rondelles de caoutchouc à l'intérieur ou ne sont pas fermement fixées, cela peut entraîner des problèmes d'étanchéité. Pour fixer les vis, reportez-vous à la page 16 "Assembler/désassembler le corps principal de l'habitacle".

Installation sur un conduit

Avant l'installation, vous devez avoir familiarisé avec les mises en garde ci-dessus et remplir les trous non utilisés pour l'installation.

Installer la base de la alarme sur un conduit

1. Après avoir connecté les câbles d'alimentation et les câbles vidéo, insérez-les dans le conduit et vissez la goulotte filetée male dans la goulotte filetée femelle dans notre camera pour fixer fermement le corps principal. (Dans ce cas, assurez-vous de ligaturer avec du ruban en Teflon avant d'effectuer l'assemblage pour garantir l'étanchéité. Veillez à ce que le fil de cablage ne reste pas dans la zone de connexion.)

1. Ajustez l'angle de la caméra pour obtenir la meilleure vue. 1) Séparez le couvercle du dôme à l'aide de la clé en L qui vous est fournie. (Pour desserrer les vis, tournez dans le sens inverse aux aiguilles d'une montre).

2) Ajuster le sens de l'optique... Pour obtenir plus d'informations, reportez-vous à la page 17 "Ajuster la direction de laamera." 3. Fixez le couvercle du dôme. (Serrez fermement les boulons de connexion à l'aide de la clé en L pour garantir l'étanchéité.)

Pour modifier le sens du logo SAMSUNG, déplacez l'emplacement du ruban élastique comme indiqué ci-dessous et tournez pour l'assembler. (La limite de rotation est de 180 degrés.)

Installer le cache de la caméra sur un conduit

1. Insérez les câbles d'alimentation et les câbles vidéo dans le trou de connexion situé sur le côté de la caméra.

1) Retirez le couvercle situé sur le côté de l'habitacle à l'aide d'une pièce de monnaie ou d'un tourne-vis plat. (Tournez dans le sens inverse aux aiguilles d'une montre).

2) Faites passer les câbles d'alimentation et vidéos dans le trou de la base pour les insérer dans l'habitacle. Puis faites-les sortir par le trou situé sur le côté de l'habitacle.

1. Fixez le couvercle du côté que vous avez retenu au trou de la base et tournez dans le sens des aiguilles d'une montre à l'aide d'une pièce de monnaie ou d'un tournevis plat. (Assurez-vous d'insérer le joint torque (P22 T2.4) dans le trou avant l'assemblage. Le joint est nécessaire pour garantir l'étanchéité.)

1. Après avoir inséré les cables d'alimentation et les cables vidés dans le conduit de connexion, vissez la goulette filtre mâle dans la goulette filtre femelle dans cette caméra pour fixer fermement le Corps principal. (Dans ce cas, assurez-vous de ligaturer avec du ruban en Teflon avant d'effectuer l'assemblage pour garantir l'étanchéité. Veillez à ce que le fil de câblage ne se reste pas dans la zone de connexion.)

1. Ajuster le sens de l'optique... Pour obtenir plus d'informations, reportez-vous à la page 17, "Ajuster la direction de laamera."
2. Fixez le couvercle du dôme. Pour obtenir plus d'informations, reportez-vous à l'étape 3 "Installez la base de votreamera sur un conduit" page 13.

Installer la alarme au plafond

Avant l'installation, vous devez avoir familiarisé avec les mises en garde ci-dessus et remplir les trous non utilisés pour l'installation.

Installer la base de la alarme sur un conduit

1. Fixez le modèle qui vous est fourni à l'emplacement choisi et faites un trou (5 mm de diamètre, 35 mm de profondeur minimum) pour fixer votreméra et insérez jusqu'au fond l'ancrage de plastique qui vous est fourni.
2. Après avoir connecté les câbles d'alimentation et les câbles vidéo, ordonnez-les pour éviter tous dommages lors de l'installation.
3. Retirez le couvercle du dôme. Pour obtenir plus d'informations, reportez-vous à l'étape 2 "Installez la base de la camera sur un conduit" page 13.
4. Installé que Your camera. Avec avais aligné le trou où l'ancrage de plastique est inséré avec le trou d'installation de la camera, serrez-les quatre tarauds ASSY ou les joints toriques ont été insérés. (Si vous n'vez inséré aucun joint torique, cela peut entraîner des fuites.)
5. Ajuster le sens de l'optique de la camera. Pour obtenir plus d'informations, reportez-vous à la page 17, "Ajuster la direction de la camera."
6. Fixez le couvercle du dôme. Pour obtenir plus d'informations, reportez-vous à l'étape 3 "Installez la base de votreamera sur un conduit" page 13.

En cas de câblage après avoir perçu un trou sur le site d'installation

Percez un trou de câblage vers le conduit. (Diamètre recommandé : 30 mm maximum) Fixez le joint statique sur la base du produit comme indiqué ci-dessous. Alignez correctement le trou avec le trou du conduit.

Si le trou devie du joint statique, cela peut entraîner des fuites.

Assembler/désassembler le corps principal de l'habitacle

Les trous non utilisés doivent être fermement scellés à l'aide des vis pour garantir l'étanchéité. Pour détacher le corps principal de l'habitacle, veuillez suivre les instructions ci-dessous :

1. Retirez dans un premier temps le couvercle du dôme.
2. Détachez le corps principal de laamera de l'habitec. 1) Desserrez deux vis en les tournant dans le sens inverse aux aiguilles d'une montre. 2) Détachez le corps principal de laamera après l'avoir déverrouillé en poussant les leviers gauches et droits dans le sens de la flèche.

1. Assemblez le corps principal de laamera à l'habitacle. (Alignez les trois rainures d'alignement du corps principal avec les encoches de l'habitacle et assemblez-les).

1. Fixez le couvercle du dome à l'aide de la clé en L qui vous est fournie. Pour obtenir plus d'informations, reportez-vous à l'étape 3 "Installez la base de votreamera sur un conduit" page 13.

Ajuster la direction de la caméra

Une fois la camera fixée au plafond, vous pouvez ajuster son angle de vue. Vous pouvez tourner cette camera sur la gauche ou sur la droite (Panoramique) et remonter ou descendre son angle (basculement).

Pour un panorama, la limite de rotation de la caméra est réglée à 355 degrés (100 degrés dans le sens des aiguilles d'une montre et 255 degrés dans le sens inverse aux aiguilles d'une montre). La rotation est arrêtée par un butoir à l'intérieur de la caméra. Pour la commande panoramique, desserrez dans un premier temps les deux vis situées sur le bas et tournez dans la direction de votre choix, puis serrez les vis pour fixer la caméra.

Basculement

En cas de basculement, vous pouvez modifier l'angle

de toute l'optique de zéro à 90 degrés. Cependant, si l'angle est inférieur à 17 degrès, il se peut qu'une partie de l'image soit cachée. Pour fixer l'emplacement après avoir ajusté l'angle de basculement, utilisez les vis de fixation de bascule.

Pour ajuster la mise au point et le zoom de la camera, utilisez le levier de zoom et le levier de mise au point. Si vous installez la camera sur un mur ou un plafond incliné, vous pouvez tourner l'optique de la camera pour apercevoir une image directionnelle correcte.

Panorama Rotation de l'optique

Appendice A : Caractéristiques standard NTSC Standard

Fonctions	Détails
Type de produit	Caméra dôme couleur CCTV
Entrée alimentation	24V CA ± 10% (60Hz ± 0,3 Hz), 12V CC +10%-5%
Type de diffusion	Système standard NTSC (525 lignes, 60 champs)
Consommation électricque	Approx. 1,7 W
Dispositif d'image	IT Type Super-HAD CCD 1/3 pouce
Pixels	Total: 811(H) x 508(V), 410 000 pixelsEffectif: 768(H) x 494(V), 380 000 pixels
Mode de balayage	525 lignes, Entrelacement 2:1
Fréquence de la ligne de balayage	Horizontal: 15,734Hz(INT)/15,750Hz(LL)Vertical: 59,94Hz(INT)/60Hz(LL)
Mode de synchronisation	INT/Verrouillage de ligne (Ajuster la phase à l'aide du bouton INC/DEC)
Résolution horizontale	540 Lignes TV
Illumination mini. de l'objet			SCC-B53X3 (Color/BW)	SCC-B53X2 (Color/BW)
	F1,2	Sens-up Off	50IRE	0,4/0,04Lux
			30IRE	0,24/0,024Lux
			15IRE	0,12/0,012Lux
		Sens-up x128	50IRE	0,0031/0,00031Lux
			30IRE	0,0019/0,00019Lux
			15IRE	0,0009/0,00009Lux
Sortie de signal	Vidente COMPOSITE (1,0 Vp-p, 75ohm, BNC), SORTIE Moniter de test (1,0 Vp-p, 75ohm, Câble couplé
Optique	Diaphragme automatique (DC)Longueurétique: 2,5 à 6,0mmOuverture relative : 1,2
Fonction PANORAMA	Etendue: 0 à 355°(100 degrès dans le sens des aiguilles d'une montre et 255 degrés dans le sens inverseux aiguilles d'une montre)
Fonction BASCULEMENT	Etendue: 0 à 90°
Commandes	Verrouillage de ligne (LL)Sens-up: Obturator à vitesse réduite (LSS)Rénéversement horizontal (H-REV)Rénéversement vertical (V-REV)Compensation du rétroéclairage (BLC)Anti-tremblement (FL)Passage du mode couleur au mode N&B (D/N)Balance automatique des blancs (AWB)Réduction automatique de bruit (DNR)Compensation des défauts CCD dynamique
Température fonctionnelle	-10°C à +50°C
Humidité fonctionnelle	90% maxi
Taille	150(Ø) x 121(H)mm
Poids	SSC-B539X: 1,1kg

Appendice b : caractéristiques PAL standard

Fonctions	Détails
Type de produit	Caméra dôme couleur CCTV
Entrée alimentation	24 V CA ± 10% (50Hz ± 0,3 Hz), 12 V CC +10%-5%
Type de diffusion	Système standard PAL (625 lignes, 50 champs)
Consommation électrique	Approx. 1,7 W
Dispositif d'image	IT Type Super-HAD CCD 1/3 pouce
Pixels	Total: 795(H) x 596(V), 470 000 pixelsEffectif: 752(H) x 582(V), 440 000 pixels
Mode de balayage	625 lignes, Entrelacement 2:1
Fréquence de la ligne de balayage	Horizontal: 15,625Hz(INT)/15,625Hz(LL)Vertical: 50Hz(INT)/50Hz(LL)
Mode de synchronisation	INT/Verrouillage de ligne (Ajuster la phase à l'aide du bouton INC/DEC)
Résolution horizontale	540 Lignes TV
Illumination mini. de l'objet			SCC-B53X3 (Color/BW)	SCC-B53X2 (Color/BW)
	F1,2	Sens-up Off	50IRE	0,4/0,04Lux
			30IRE	0,24/0,024Lux
			15IRE	0,12/0,012Lux
		Sens-up x128	50IRE	0,0031/0,00031Lux
			30IRE	0,0019/0,00019Lux
			15IRE	0,0009/0,00009Lux
Sortie de signal	Vidente COMPOSITE (1,0 Vp-p, 75ohm, BNC); SORTIE Moniter de test (1,0 Vp-p, 75ohm, Câble couple)
Optique	Diaphragme automatique (DC)Longueur focale: 2,5 à 6,0mmOuverture relative : 1,2
Fonction PANORAMA	Etendue: 0 à 355° (100 dégrès sens des aiguilles d'une montre et 255 dégrès sens contraire aux aiguilles d'une montre).
Fonction BASCULEMENT	Etendue: 0 à 90°
Commandes	Verrouillage de ligne (LL)Sens-up: Obturator à vitesse réduite (LSS)Renversement horizontal (H-REV)Renversement vertical (V-REV)Compensation du rétroéclairage (BLC)Anti-tremblement (FL)Passage du mode couleur au mode N&B (D/N)Balance automatique des blancs (AWB)Réduction automatique de bruit (DNR)Compensation des défauts CCD dynamique
Température fonctionnelle	-10°C à +50°C
Humidité fonctionnelle	90% maxi
Taille	150(Ø) x 121(H)mm
Poids	SSC-B539X: 1,1kg

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incorrecte des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veillez à le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

SAMSUNG

Ajustement de la direction de la caméra. 17
