MANUALE UTENTE SCC-B2013P SAMSUNG

(7)
(0) - - - - 1 - - -
(0)
(5)

Hinweis:

Questo significato indica la presenza dialto voltaggio all'interno dell'apparechio. É pericoloso il contatto con qualiasi parte interna del prodotto.

Questo symbolo avvisa che con il prodotto sono state incluse importanti informazioni di funzioniamento e manutenzione.

Per prevenire danni che possano provocare incendi o rischi di scossa elettrica non esporre quello disposito alla pioggia o all'umidità.

AVVERTENZA

1. Assicurarsi di utilizzato solo l'adattatore individato nel foglio delle specifiche. Utilizzazione altri adattatori cui provocare incendi, scossa elettrica o dati al prodotto
2. Collegare scorrettamente l'alimentazione o sostituire le batterie in modo inadequato cui causare esplosione, incendio, scossa elettrica o danni al prodotto.
3. Non colleague più di una television allo"This adattatore. Eccederne la capacità più provocare surriscaldamento o incendio.
4. Inserire il cavo di alimentazione nella presa in modo sicuro. Un collegamento non sicuro può provocare incendi.
5. Quando si installa la Telecamera, fissaar in modo sicuro e saldo. Una telecamera checadepucauscaredann allepersone.
6. Non sistemare oggetti condituri (es. cacciaviti, monetete, oggetti metallici, ecc.) o contentitori con acqua sulla telecamera. Cio più causare danni alle persone dovuti a incendio, scossa elettrica o caduta di oggetti.
7. Non istallare l'unita in luoghi umidi, con polveri o ceneri. Ciò può casare incendio o scosse elettriche.
8. Se l'unità emelan una odore insolit o fumo, interrompere l'uso del prodotto. In caso lo scollegare immediamente l'alimentazione e mettersi in contatto con il centro di assistenza. Continuire ad utilizzare il prodotto in tali condizioni cui pouc Causes incendi o scosse.

9. Se il produit non funzionasse in modo normale, mettersi in dato con il centro di assistenza più vicino. Non smontare o riparare en alcun modulo quello prodotto. (SAMSUNG non é responsable per problemi causati da migliorhe non autorizzate o tentativi di riparazione)

10. Quando si pulsice, non spruzzare aqua direttamente sulle parti del prodotto. Ciòouldacarerincendi o scosse elettriche.

ATTENZIONE

1. Non far cadere oggetti sud prodotto ed evitare colpi forti. Mantenere lontano da luoghi sottoposti ad excessive vibrazioni o di interferenze magnetiche.
2. Se si decide modifications l'ubicazione del prodotto gia istallato, assicurari di spegnerlo e quindi spostarlo e istallare nuovamente.
3. Scollegare la spina alla presa in casa di lampi. Non farlo più provocare incendi o danni al prodotto.
4. Mantenere lontano alla luce diretta e da fonti di radiazioni. Ciò può provocare incendi.
5. Istallare in un luogo ben ventilato.
6. Evitare di direzione la telecamer diretamente verso oggetti molto luminosi quali il sole, cui po turbare gli sensore d'imagine CCD.
7. Non schizzare o sgocciolari liquidi sull'apparecchio e non porre su diesso degli oggetti contenteni liquidi, come ad esempio dei vasi.
8. La presa di rete viene'utilizzata per scollegare l'apparecchio e delve essere facilemente accessibile in qualisiasi istante.

Dichiarazione FCC

Questo appearechio è conforme alla parte 15 delle norme FCC. Il suo funzionamento è soggetto nelle segmente conditioni:

1) Questo apparecchio non delve causare interferenze dannose e
2) Questo appearecchio delve accettare ogni interferenza in riscione, compreseQL che posso determinare un funzionamento non desiderato.

Nota

Questo dispositivo è stato sottomposto a collaudi che hanno dimensozza la sua conformità ai limiti stabiliti per un apparecchio digitale di classe A, in base alla parte 15 delle norme FCC. Questi limiti sono stati concepi di fornir una protezione adeguate contro le interferenze dannone quando il dispositivo è utilizzato in zone commerciali. Questo dispositivo genera, utilizesza eustria in radioferquenza e, se non istalato e utilizzato in accordo con il manuale di istruzioni, più provocare interferenze dannone alle communications radio. Il funzionamento in un'area residenziale più causare interferenze dannone, in tal caso all'utente pourrait essere richiesto di correggere l'interferenza a sue spese.

Istruzioni di Sicurezza Importanti

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Rispettare tutti gli avvertimenti.
4. Seguire tutte le istruzioni.
5. Nonutilizzarequestoapparecchiovicinoallacqua.
6. Pulire solo con un panno asciutto.
7. Non bloccare nessuna aperture di ventilatione. Istallare seguito le istruzioni del fabbricante.
8. Non istallare vicino a fonti di calore quali calloriferi, stufe o altri prodotti (compressi gli amplificatori) che possano produrre calore.
9. Non eludere ilsystemadi sicurezza della spina polarizzata o a terra. Una spina polarizzata e costituita da due spinotti, uno più grande dell'alto. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terme spinotto sono stati previsti per la sua sicurezza. Se la spina fornita non entra nella presa, mettersi in fatto con l'elettricista per la sostituzione della presa obsoletta.
10. Proteggere il cavo dell'alimentazione per evitare che sia calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i caveto escono dell'apparecchio.
11. Utilizzare solo connettori/accessori indicati dal fabbricante.
12. Utilizzare solo su carrelli, piedastilli, treppiedi, staffe o tavoli indicati dal fornitore o venduti con l'apparechio.
13. Scollegare甚么 appeareccchio. Quando si utilizza un carrello, prestare attenuationo quando si muove l'insieme carrello/appareccchio per evitare incidenti per il possibile rovesciamento.
14. Rivalgersi a personale specializzato per qualsiasi riparazione. Le riparazioni sono richieste quando l'apparechio viene in quale modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato quale liquido nell'apparechio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all'umidità, se non funzione normalmente o se è caduto.

Precauzioni di sicurezza 2

Istruzioni di Sicurezza Importanti 4

Indice 5

Introduzione 6

Caratteristiche speciali

Nomi e funzioni delle parti 8

Vista Laterale 8

Pannello Posteriore.10

Istallazione 13

Prima dell'istallazione..13

Controllare il contento

della confezione. 13

Cose da ricordare durante

l'installazione e l'uso....13

Collegamento del

connettore dell'obiettivo a

diaframma automatico ..14

Istallazione della

telecamera 15

Montare I'obiettivo 15

Impostare la leva

dell'obiettivo ALC. 16

Regolare la profondità di campo. 1

Collegare i cavi e controllare

il funzionamento 17

Impostazione videocamera 19

ID TELECAMERA...20

DIAFRAMMA 20

ALC. 21

ELC 22

SHUTTER. 22

AGC. 23

MOVIMENTO. 24

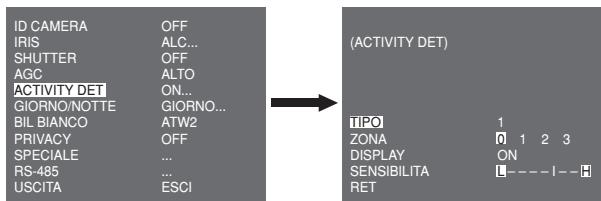

ACTIVITY DET. 24

GIORNO/NOTTE. 26

GIORNO. 27

NOTTE. 28

AUTO. 28

EST. 29

BIL BIANCO 29

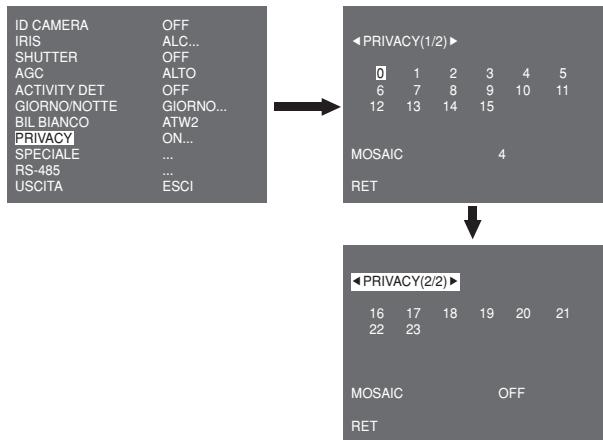

PRIVACY 30

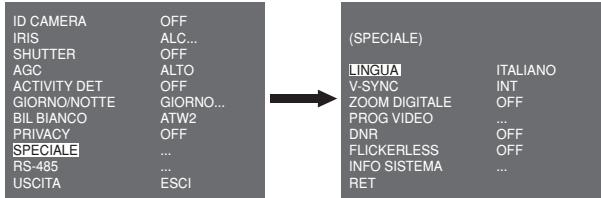

SPECIAL 31

LINGUAA 31

V-SYNC 31

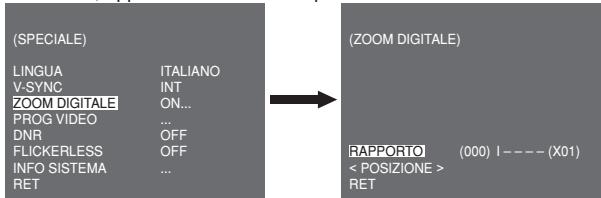

ZOOM DIGITALE. 32

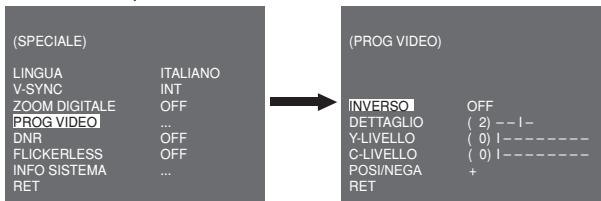

PROGVIDEO. 32

DNR. 33

FLICKERLESS 33

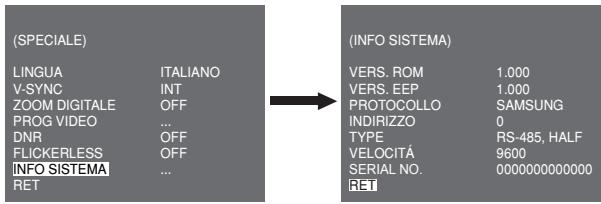

INFO SISTEMA 34

RS-485 34

USCITA 35

Specifiche del prodotto 36

Telecamera anti vandalismo multi facale Questa telecamera giorno/ notte attiva la modalità colore sosto illuminazione in valore normale. Altrimenti, attiva la modalità B/W (Bianco/Nero) rimuovendo la funzione di taglio IR migliorando la sensibilità per identificare gli oggetti persino in un'area scura.

Disponeanche delle funzioni otturatore a bassa velocità e Sens Up (Utilizza il metodo di accumulazione Campo) per augmentare la caratteristica di scarsa illuminazione.

Questa telecamera più serontusesutilizzata soprattutto in luoghi bui quali parcheggi sotterranei con illuminazione relativamente scarsa. Durante il giorno alla lo schermo a colori con una risoluzione orizzontale di 540 linee, ma di notte utilizza la caratteristica Giorno/ Notte con la funzione Sens Up, per identificare oggetti in un'area buia. è inoltre possibile collegare alla telecamera un dispositivo di emissione di raggi infrarossi.

GIORNO/NOTTE

Questa caratteristica attiva o meno l'utilizzo del filtrato infrarosso in funzione della quantità di luce presente nella scena ripresa. Pertanto in condizioni di luce normale la telecamera utilizza il infrarosso, viceversa in condizioni di scarsa luminosità quest'ultimo viene rimioso dal CCD.

Caratteristiche speciali

Alta sensibilità

Miglioramento della sensibilità utilizzato l'innovativo sensore I/T Exview-HAD, I/T Super-HAD CCD.

Scarsa illuminazione

Utilizzando工程技术 digitali quali le funzioni diSens Up e commutazione Giorno/Notte, permettono alla televisione di identificare oggetti auch in un ambiente con scara illuminazione.

Regolazione della retroilluminazione

Quando un soggetti ha una forte illuminazione o la luce del sole lo colpisce diretamente, intorno allo stesso si create un'ombra che non permette la visione nitida del soggetti stesso. Questa telecamera dispone di funazionalità innovative che migliorano notevolmente l'imagine in quello tipo di applicazione.

Sincronizzazione digitale alla rete

La funzione Line Lock completeness digitale regola direttamente la sincronizzazione verticale della telecamera per migliorare la funazionalità e l'affidabilità.

Alta risoluzione

Questa telecamera dispone di una risoluzione para a 540 linee, utilizzato una nuova Tecnologia applicata al processing dell'immagine completamente digitale e una speciale Tecnologia algorithmica.

Impostazionesegnale di uscita

E possibile impostare il segnale d'uscita Video nei seguenti modi: Ritorno dell'immagne (Orizzontale, Verticale o entrambe), Privacy, Profilo Orizzontale/Verticale e zoom digitale.

Nomi e funzioni delle parti

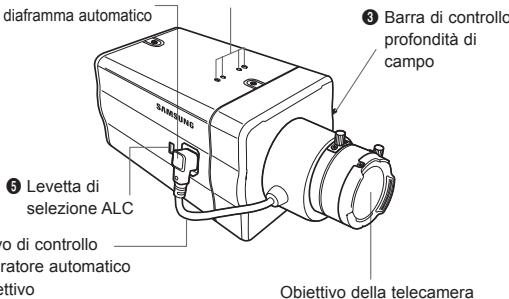

Vista Laterale

1 Connettore obiettivo a diaframma automatico
2 Foridifssaggio adattatore di montaggio

Cavo di controllo otturatore automatico obiettivo

Obiettivo a diaframma automatico

Questo foro è utilizzato per avvitare l'adattatore di montaggio, una parte della staffa sulla quale verrà istallata la telecamera.

2 Fori di fissaggio adattatore di montaggio

Questi fori sono utilizzati per fissare le viti dell'adattatore di montaggio collegato alla staffa quando si istalla la telecamera.

3 Barra di controllo profundità di campo

É possible regolare la profondità di Campo muovendola in su e in giù.

Cavo di controllo otturatore automatico obiettivo

Questo cavo trasmette l'alimentazione e i segnali alla telecamera per controllare l'otturatore dell'obiettivo.

5 Levetta obiettivo ALC

Questa levettaieneutilizzata per selezionare il tipo di obiettivo a diaframma automatico dautilizzare.Dopo.this impostazione,occorreimpostareilipidiodiobiettivoanche nel menu Impostazione(neis sottomenu ALC...di DIAFRAMMA).

• DC: quando l'obiettivo a diaframma automatico è istallato per i segnali di controllo DC, impostare la levetta su "DC".
  VIDEO: Quando I'obiettivo a diaframma automatico è istallato per i segnali di controllo Video, impostare la levetta su "VIDEO."

Obiettivo a diaframma automatico (opzionale)

Questo obiettivo è installato sulla televisione.

Nota

Quando l'obiettivo della telecamera si sporca, pulirlo delicatamente con tessuto per obiettivi o un panno bagnato con etanolo puro.

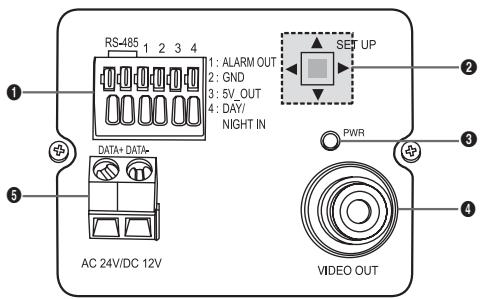

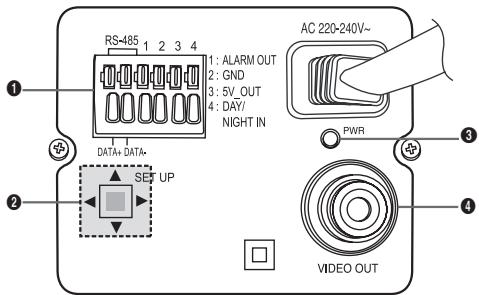

Pannello Posteriore

AC24/DC12V(SCC-A2313P,B2313P,A2313,B2313)

AC220V~240V(SCC-A2013P,B2013P)

1 Connettore Entrata/Uscita

Questo connettore dispone di ingressi e di uscite, composte da segnali di controllo per RS-485, di comadi per la funzione Giorno/Notte e di comandi d'allarme.

NO:1 2 3 4 5 6

No.	Funzione	Descrizione
1	RS-485 DATA+	Terminale per il collegamento del segnale RS-485 DATA+.
2	RS-485 DATA-	Terminale per il collegamento del segnale RS-485 DATA-.
3	USCITA ALLARME	Terminale d'uscita allarme per la segnalazione rilevamento movimento. (Open Collector, On Gnd)
4	GND	Terminale di GND
5	+5VDC	Terminale di alimentazione. Utilizzato per DC +5V 100mA max
6	SENSORE ESTERNO	Terminale per il dato esterno della funzione Giorno e Notte. Livello Alto (DC +3V-+5V): Modalità Giorno Basso (0V): Modalità notte

Tasto impostazione

Questo tasto è utilizzato per impostare la funzione o proprietà.
Quando viene premuto per almeno 2 secondi, appeare il menu Impostazione.

• Movimento [Sinistra/Destre] o cambio del valore visualizzato: Premendo il tasto destra o sinistra, è possibile muoversi a destra o a sinistra nel menu oambiare il valore visualizzato.
• Movimento [Su/Giu]: Premendo il tasting su o giù, è possibile muoversi su o giù nel menu.
• Impostazione: Whenever si premeque lo tasto nel menu, viene confirmato il valore selezionato o la funzione. Per entrare in un sottomenu, premere quello pulsante.

③ LED visualizzazione alimentazione

Quando l'alimentazione è collegata, il LED rosso si accende.

4 JTerminale USCITA Video

É collegato all'ingresso video del monitor

Terminale di collegamento alimentazione

E' collegato alla sorgente di alimentazione

Prima dell'installazione

Controllare il contento della confezione

Assicurarsi che nella confezione siano inclusi i seguenti articoli.

Telecamera

Supporto Telecamera (Montaggio)

Manuale d'uso

C adattatore montaggio

Diaframma automatico Connettore obiettivo

Cose da ricordare durante l'installazione e l'uso

Non smontare la telecamera da soli.
- Prestare sempre attenzione quando si maneggia la telecamera. Non colpire o scuotere la telecamera. Prestare attenzione quando la si conserva o la si fa funzioniare.
Non collocare o far funzionare la telecamera in un ambiente umido, con pioggia o su superfici bagnate.
Non pulire la telecamera con oggetti ruvidi. Utilizzare sempre per la pulizia un pano asciutto.
- Sistemare la telecamera in una zona fresca, lontano alla luce diretta del sole. In caso contrario la telecamera potrebbe venir danneggiata.

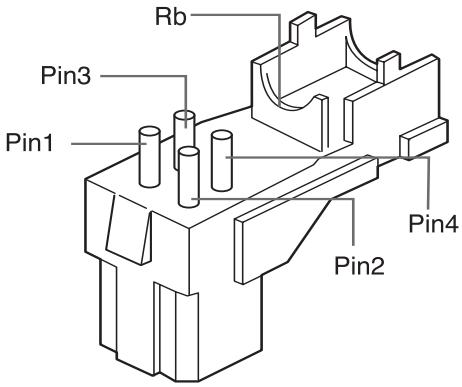

Collegamento del connettore dell'obiettivo a diaframma automatico

Il connettore obiettivo a diaframma automatico fornito con la telecamera è fatto delle seguenti parti:

Collegare ciascun cavo di controllo dell'otturatore libero al connettore obiettivo a diaframma automatico come segue:

N° Pin	Tipo di controllo DC	Tipo di controllo Video
1	Damp (-)	Alimentazione (+12V)
2	Damp (+)	Non applicabile
3	Drive(+)	Segnale video
4	Drive(-)	Terra

Istallazione della telecamera

Montare I'obiettivo

Quando si utilizes l'obiettivo CS

Montare I'obiettivo CS ruotandolo in senso orario come migliorato nell'imagine:

Obiettivo CS

Quando si utilizes la obiettivo C

Dopo ave montato l'adattatore di montaggio C ruotandolo in senso orario, girare I'obiettivo C in senso orario fin a fissario come indicate nello'immagine.

Obiettivo C

Impostare la leva dell'obiettivo ALC

Posicionare la leva obiectivo situata sul dato della telecamera in base al tipo di obiectivo. Quando l'obiectivo montato è un obiectivo a diaframma automatico a controlo DC, impostare la leva su "DC." quando l'obiectivo montato è un obiectivo a diaframma automatico a controlo Video, impostare la leva su "VIDEO".

Regalore la profondità di campo

La profundità di campo della telecamera viene regolata in fabbrica, prima della consegna, ma alcuni obiettiivi sonoessere fuori fuocco, a seconda del tipo di obiettivo. In questo caso, occorre regolare la profundità dicampo. Qui de seguito viene descritto come regolare la profundità dicampo dell'obiettivo.

In caso di obiettivoswana funzione di zoom

Dopo aver esesto la telecamera a un oggeto con alla risoluzione (come un'immagine decorata) a una distanza di più di 10m, impostare l'anello di messa a fuoco dell'obiettivo () .
② Regolare la barra di controllo della profundità di Campo fino a migliorare la qualità dell'oggetto.
③ Stringere la videdella barra di controllo profundità di campo.

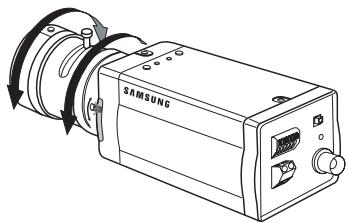

Nel caso di obiettivo con funzione di zoom

Dopo aver esesto latecamera ad un oggett con alta risoluzione (come un'immagine decorata) ad una distanza tra 3 e 5m , ruotare completeness lo zoom dell'obiettivo nella direzione TELE. Poi regolare l'anello di messa a fuoco dell'obiettivo fino a migliorare la qualità dell'oggett.
② Ruotare completeness lo zoom dell'obiettivo in direzione WIDE e regolare la barra di controllo profondità di Campo fino a migliorare la qualità dell'oggetto.
③ Ripetere il passo 1 e 2 due o tre volte fino a quando le inquadrature dello Zoom TELE e dello Zoom WIDE siano abbastanza nitide.

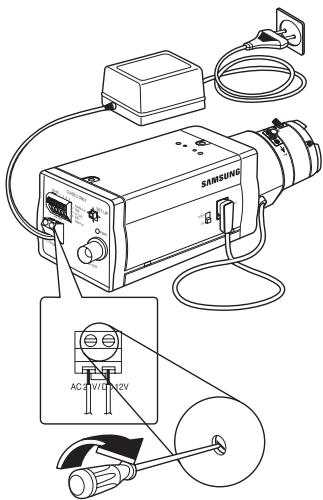

Collegare i cavi e controllare il funzionamento

1. Collegare un estremo del cavo BNC al jack di USCITA VIDEO sul retro della telecamera.
2. Collegare l'alto restrepo del cavo BNC al jack di ENTRATA VIDEO sul monitor.

VIDEO LINE

AUDIO LINE

1. In fine collegare l'adattatore di corrente alla telecamera. É possible collegare due cavi dell'adattatore di corrente alla telecamera utilizzando il cacciavite a taglio come molto nell'imagine.

Collegare sorgenti di alimentazione di AC 24V e DC 12V independentemente alla polarità.

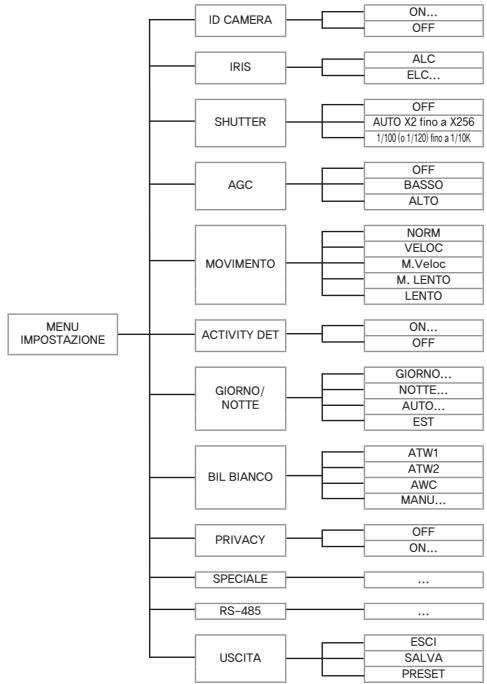

Questo capitolo descrive come configurare le impostazioni della telecamera. Se si preme il tasto impostazione per almeno 2 secondi, il menu impostazione appeare. Lo schema di impostazione OSD (On-screen Display) è il segmente:

ID TELECAMERA

Il menu ID TELECAMERA viene utilizzato per assegnare un'ID telecamera a但这a telecamera. Se si preme il tasto Impostazione quando è selezionato il menu ID TELECAMERA, appara la corrispondente schermata d'impostazione.

Sicouldroduddure unIDtelecameracompostdalettere,numerie e caratteri speciali fino a 20 caratteri.L'IDtelecamer insertacouldesserevisualizzata nelsposizione desideratutilizzando il sottomenu POSIZIONE....

Quando si preme il tasting Impostazione in RET, lo schermo ritorna al menu superiore.

DIAFRAMMA

Il menu DIAFRAMMA è utilizzato per impostare il metododi di controllo automatico della luezione per questa telecamera. Dop aver impostato il tipo Di obiettivo (DC o VIDEO) selezione OBIETTIVO DC e OBIETTIVO VIDEO nei sottomenu ALC...

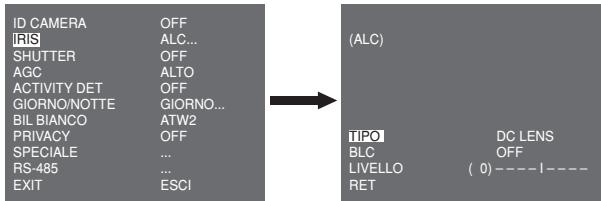

ALC

Sesi premeilastato Impostazione quando è selezionato il sottomenu ALC... appare lo schermo correspondente. Per prima casa selezione BOIETTIVO DC e BOIETTIVO VIDEO in TIPO.

É possible attivare o meno la funzione BLC (Compensazione della retroilluminazione). Per impostare la zona BLC, é possible selezionare ALTO... BASSO... SINISTRA... DESTRA... e CENTRO... La posizione corrente é indicata quando si entra in ciascuna volta.

In caso di UTIL..., é possible selezionare la zona BLC desiderata definendo le dimensioni e la posizione. É possible impostare il livello di emissione Video in LIVELLO. L'intervario selezionabile è da -9 a +9.

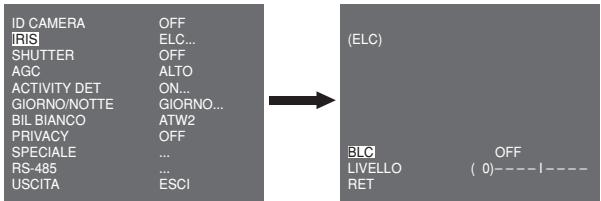

ELC

Se si premeil tasto Impostazione quando il sottomenu ELC... è selezionato, appara il corrispondente schermo. É possible attivare o meno la funzione ELC (Controllo elettronico luce).

Come per la configurazione ALC è possible impostare la zona BLC e assegnare il livello dell'otturatore ad alla velocità.

SHUTTERT

Il menu SHUTTERT è utilizzato per impostare l'otturatore elettronico ad alta velocità e l'otturatore a bassa velocità AUTOMATICO.

L'otturatore elettronico ad alta velocità cui esere usciano in 7 diverse velocità è comumente utilizzato per oggetti che si muovono rapidamente. (NTSC: da 1/100 a 1/10K, PÁL: da 1/120 a 1/10K). L'otturatore elettronico a bassa velocità più ave una delle 13 velocità comprese da X2 e X256 e rallenta la velocità dell'otturatore per renderè più nitide le immagini con poca illuminazione. Se si selezione la velocità lenta AUTO, la velocità dell'otturatore è rallentata automaticamente a seconda del livello di oscutura.

ID CAMERA	OFF
IRIS	ALC...
SHUTTERT	AUTO X4
MOVIMENTO	LENTO
ACTIVITY DET	OFF
GIORNO/NOTTE	GIORNO...
BIL BIANCO	ATW2
PRIVACY	OFF
SPECIAL	...
RS-485	...
EXIT	ESCI

Se si continua a premere il tasto di Impostazione SINISTRA/ DESTRA, la velocità dell'otturatore cambia nel segunte ordine:

OFF AUTO X2 AUTO X4 AUTO X6 AUTO X8 AUTO X12 AUTO X16 AUTO X24 AUTO X32 AUTO X48 AUTO X64 AUTO X96 AUTO X128 AUTO X256 OFF 1/100 (NTSC), 1/120 (PAL) 1/250 1/500 1/1000 1/2000 1/4000 1/10K

Nota

Quando la modalità DIAFRAMMA è ELC o non si possono utilizzato gli otturatori da alta velocità.

AGC

Il menu AGC (Auto Gain Control) è utilizzato per impostare il livello AGC della telecamera. quando AGC è attivo la telecamera automaticamente aumento la sensibilità amplificando il segnale Video quando la forza del segnale scende al di quello del valore normale.

ID CAMERA	OFF
IRIS	ALC...
SHUTTER	OFF
AGO	BASSO
ACTIVITY DET	OFF
GIORNO/NOTTE	GIORNO...
BIL BIANCO	ATW2
PRIVACY	OFF
SPECIAL	...
RS-485	...
USCITA	ESCI

Solo quando lo SHUTTER è OFF o l'otturatore ad alta velocità è selezionato dato SHUTTER è possible selezionare il livello AGC. É possible selezionare OFF, BASSO e ALTO.

Nota

Quando GIORNO/NOTTE è impostato su AUTO, AGC è visualizzato con --- quando non si possono cancellare le impostazioni.

MOVIMENTO

Il menu MOVIMENTO è utilizzato per impostare l'intensità del livello AGC della telecoma per monitorare movimenti. La funzione è disponibile solo in modalità velocità Bassa AUTOMATICA. É possibile selezionare M.LENTO, LENTO, NORM, VELOC e M. VELOC a seconda del livello di intensità AGC.

ID CAMERA	OFF
IRIS	ALC...
SHUTTER	AUTO X2
MOVIMENTO	LENTO
ACTIVITY DET	OFF
GIORNO/NOTTE	GIORNO...
BIL BIANCO	ATW2
PRIVACY	OFF
SPECIAL	...
RS-485	...
USCITA	ESCI

Per monitorare oggetti che si muvono molto rapidamente con scarsa illuminazione selezionare M.VELOC. Per monitorare oggetti fermi con scarsa illuminazione, selezionare M.LENTO.

ACTIVITY DET

Il menu ACTIVITY DET è utilizzato per configurare le impostazioni del rilevamento di movimento. Se si preme il tasto Impostazione quando è selezionato ON... nel menu ACTIVITY DET, appeare lo schermo corrispondente.

Esistono 3 diversi tipi di configurazione: Tipo 1, 2 e 3. Non si può cancellare l'impostazione per tipo 2 perché è gli preimpostato a schermo intero. Nel caso di 1 e 3 si può impostare l'area di rilevamento movimento.

Questi 3 tipi sono i seguenti:

1. Tipo finestra: L'area selezionata è visualizzata con un riquadro. Il movimento può essere rilevato solo nelle area.

E possibile impostare manually l'area di rilevazione movimento. Si sono utilizzato i tasti di impostazione SU/GIù/ SINISTRA/DESTRA per impostare le dimensioni. Per muoversi a POSIZIONE, premere il tasto. Dopo aver impostato la posizione utilizzando il tasto SU/GIù/SINISTRA/DESTRA, premere Impostazione per muoversi al menu superiore. Per impostare le dimensioni e la posizione per AREA, selezionare 0, 1, 2 o 3.

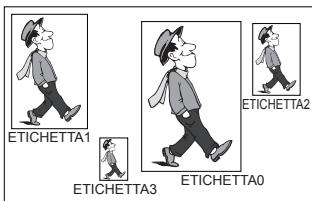

1. Tipo etichetta: L'area di rilevazione del movimento è prefissata. L'area rilevata è visualizzata con le dimensioni e la posizione che cambiano. Non si puòambiAREA perché è visualizzata con“---"

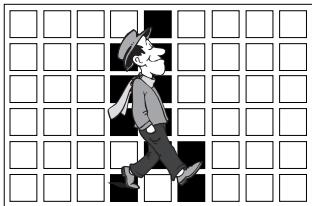

1. Tipo blocco: Lo schermo appeare con piccoli blocchi. Quando un movimento è rilevato nei blocchi selezionati, i piccoli blocchi sono visualizzati sulla schermo.

2. PREIMPOSTATO: L'intero schermo diviene l'area di rilevamento movimento.

3. UTENTE...: è possible impostare manually l'area di rilevazione del movimento. Utilizzare i tasti di impostazione SU/GIù/SINISTRA/DESTRA per impostare l'area. Per cancellare il blocco selezionato premere Impostazione.

Per impostare l'area di rilevamento movimento, si dovanno specificare le dimensioni la posizione per l'impostazione dell'area.

Quando viene selezionato ON in DISPLAY, il movimento rilevato è visualizzato sullo schermo e la telecamera invia il segnaleuscita Allarme. E possibleanche assegnare la sensibilità per la rilevazione movimento.

GIORNO/NOTTE

Il menu GIORNO/NOTTE è utilizzato per configurare le impostazioni relative alla funzione giorno e notte della telecoma. La telecoma può utilizzare o meno il filtrato IR (infrarossi).

Nota

In caso di modalità B/N, vi sono essere degli erreori nella messa a fuoco quando si passa alla modalità B/N a quella Colore.

Ciò avviene perché devono verificarsi le condizioni affinché il DIAFRAMMA si apra al massimo prima di regolare la Profondità di Campo.

Quanto più piccolo è il numero F dell'obbiettivo, inferiore sare la profundità di campo. (es.: Utilizzare un otturatore elettronico da alta velocità poto diminuire la profundità della telecamera).

È necessario di impostare il fuoco nelle condizioni in cui il DIAFRAMMA si apre al massimo in modalità colore.

GIORNO...

Se si preme il tasto Impostazione quando viene selezionato il sottomenu GIORNO... , appare il corrispondente schermo. É possible impostare i valori C-GAIN, COLORE AGC, DETTAGLIO AGC e C-KNEE in modalità giorno. Le immagini a colori possono migliorare utilizzando queste impostazioni.

(GIORNO)

C-GUADAGNO (7)-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

COLORE AGC (0) - - - - 1 - - -

AGC DETTAGLIO (0)I- - - - - -

C-KNEE (5) - - - - I -

RET

Nota

Aumentando il valore dell'AGC aumentaanche il livello di rumore nell'imagine.

NOTTE...

Se si preme il tasting Impostazione quando viene selezionato il sottomenu NOTTE..., appeare il corrispondente schermo.

(NOTTE)

COLORE/B/N RET

COLORE...

Anche in modalità notte è possibile vedere immagini a colori con un'illuminazione forte. Quindi è possibile selezione COLORE... o BN... In caso di COLORE..., occorre impostare la temperatura del colore per il bilanziamento del bianco. èanchespposibile specificare le impostazioni per i colori rosso e blu.

Nel caso di BN..., quando BURST è impostato su ON, vengono emessi dei segnali di sincronismo insieme ai segnali video Composito BN. Nessun segnale di saturazione viene eserno quando BURST è impostato su OFF.

AUTO...

Questo lavoro gestisce automaticamente la modalità GIORNO in modalità NOTTE e vice versa a seconda dell'illuminazione. Con scarsa illuminazione la telecamera rimuove il fi tto IR per aumento la sensibilità, in caso contrario, nella modalità colore la telecamera utilizza il tillo IR. Se si preme il tasto Impostazione quando viene selezionato il sottomenu AUTO..., appeare il corrispondente schermo.

(AUTO)

LIVELLO

(0)1

GIORNO

NOTTE 2 S

NOTTE C

GIORNO 5 S

RET

Con esta funzione si può specifici care il livello di sensibilità ed il tempo d'intervento per la funzione Giorno/Notte.

Nota

Quando GIORNO/NOTTE è impostato su AUTO, AGC è visualizzato con --- quando non si possono cancellare le impostazioni.

EST

Passa automaticamente dall modalità colore alla modalità BN e vice versa, tramite un dato esterno.

ID CAMERA	OFF
IRIS	ALC...
SHUTTER	OFF
AGC	ALTO
ACTIVITY_DET	OFF
GIORNONOTTE	EST
BIL BIANCO	ATW2
PRIVACY	OFF
SPECIAL	...
RS-485	...
USCITA	ESCI

BIL BIANCO

Il menu BIL BIANCO è usato per configurare le impostazioni del bilanciamento del bianco per la telecamera.

Per regolare il bilanciamento del bianco, sono previste le seguenti quattro differenti modalità:

ID CAMERA	OFF
IRIS	ALC...
SHUTTER	OFF
AGC	ALTO
ACTIVITY DET	OFF
GIORNO/NOTTE	GIORNO...
BIL BIANCO	ATW1
PRIVACY	OFF
SPECIALTE	...
RS-485	...
USCITA	ESCI

• ATW1 (Modalità bilanciamento del bianco con traccimento automatico 1): La telecamera più regolare automaticamente la temperature del colore in tempo reale a seconda delchio di temperatura dell'ambiente. L'intervario di variazione della temperature è tra i 2500^ e i 9300^ circa.

• ATW2: L'intervale de variazione della temperature del colore è tra 1 2000°K e i 10000°K circa.

• AWC-(Controllo bilanciamento del bianco automatico): L'impostazione della temperatura del colore viene effettuato una volta sola. Dopo averlo selezionato, esporre ad un oggetto per memorizzare la sua temperatura del colore e premere il tasto Impostazione. La temperature del colore fissata viene applicata.
• MANU....: É possible impostare manually la temperature del colore attue. É andere possible specificare le impostazioni per i colori rosso e blu.

PRIVACY

Il menu PRIVACY è usato per configurare le impostazioni della privacy per la telecamera. Se si preme il tasto Impostazione quando è selezionato ON... nel menu PRIVACY, appeare lo scherno corrispondente.

Si possono impostare 24 zone di privacy in totale. Per la configurazione delle zone da 0 a 15, occorre impostare le dimensioni, la posizione e il colore. In caso di configurazione delle zone da 15 a 23 occorre impostareanche il tipo.

In caso di tipo1, viene impostata una zona a riquadro, quando viene impostata una zona a diamante per il tipo 2. Quando la privacy è tra 0 e 15, vengono fornite quattro diverse dimensioni di mosaico. Quando la privacy è tra 16 e 23, non si puòambiare la dimensione del mosaico perché è prefissata. Per privacy da 16 a 23, non si può impostare il colore del mosaico.

SPECIALE

Il menu SPECIALA è usato per configurare le impostazioni speciali della telecome. Se si preme il tasto Impostazione quando è selezionato ON... nel menu SPECIALA, appeze lo schermo corrispondente.

LINGU A

É possible cancellare la lingua dell'OSD usingo il tasto SINISTRA/ DESTRA in Impostazione.

V-SYNC

e possiblo selezionare una modalita di sincronizzazione verticala tra INT e LINE. In caso di INT, la telecamera usa l'oscillatore interno al quarzo per la sincronizzazione. Nel caso di LINE, la telecamera utilizza la frequenza dell'alimentazione esterna per la sincronizzazione.

Nota

La funzione LINE, non è attiva con alim. 12VDC, quindi viene visualizzato "---".

ZOOM DIGITALE

É possibleimpostare il livello e il rapporto dello zoom digitale. Se si preme i tasto Impostazione quando é selezionato ON...in ZOOM DIGITALE,appear lo schermocorrespondenters.

Il primo numerovisualizzatoindica il rapporto dello zoom e il seconde è l'ingrandimento. Quando il livello raggiunge 130, l'ingrandimento diventa X2. Dopo aver selezionato la posizione di zoomviene applicata la funzione zoom digitale.

PROGVIDEO

É possible configurare le impostazioni dell'uscita video. Se si preme ilizzato impostazione quando ... è selezionato in PROGVIDEO, lo schermo corrispondente apparente.

Si sono impostare i valori di INVERSO, DETTAGLIO, Y-LIVELLO, C-LIVELLO e POSI/NEGA.

Nel caso di INVERSO, la telecamera fornisce 3 diverse modalità di inversionzione: orizzontale (H), verticale (V) ed entrambe (H/V).

DNR

Si possono configurare le impostazioni di DNR (Riduzione digitale del Rumore). Se si preme il tasto Impostazione quando è selezione ON... nel menu DNR, appeço lo scherno correspondente.

Si più impostare il livello per cette configurazione.

FLICKERLESS

Quando è impostata su ON, la velocità dell'otturatore è impostata su 1/100 sec (per NTSC) o 1/120 sec (per PAL) per evitare il tremolio dovuto al disaccordo tra la frequenza di sincronizzazione verticale e la frequenza intermittente della luce.

INFO SISTEMA

É possible controllare le informazioni relative alsystema. Se si preme il tasto Impostazione quando è selezionato ON... nel menu INFO SISTEMA, appeare lo schermo corrispondente.

Si possono trovare le informazioni di sistema su versione ROM, versione EEP, protocollo, indirizzo, tipo, baudrate e numero di serie.

RS-485

il menu RS-485 è usato per configurare le impostazioni della seriali di comunicazione RS-485 per la telecamera. Ci si più collegare a RS-485 atraverso il pannello posteriore.

DATA+ DATA-

Se si preme il tasto Impostazione quando è selezionato ON... nel menu RS-485, appeare lo schermo corrispondente.

È possible impostare il protocollo, baudrate e indirizzo (intervallo: da 0 a 255) per quello tipo di comunità

USCITA

Il menu USCITA è utilizzato per uscire dal menu IMPOSTAZIONE. è possible selezionare le seguenti opzioni:

• ESCI: Ignora la modifica e torna all'impostazione precedente.
• SALVA: Salvia la modifica.
• PRESET: Ignora la modifica e torna alle impostazioni di fabbrica.

Specifiche del prodotto

Voce	Particulari
Tipo di prodotto	Telecamera a circuito chiuso (DAY/NIGHT)
Fonte di alimentazione	SCC-A2313P, B2313P: AC 24V ± 10% (50Hz ± 0.3Hz), DC 12V + 10%-/-5%
	SCC-A2313, B2313: AC 24V ± 10% (60Hz ± 0.3Hz), DC 12V + 10%-/-5%
	SCC-A2013P, B2013P: AC 220 to 240V ± 10% (50Hz ± 0.3Hz)
Tipo di trasmissione	SCC-A2013P, B2013P, A2313P, B2313P: PAL Standard Color System
	SCC-A2313, B2313: NTSC Standard Color System
Consumo energetico	SCC-A2313(P), B2313(P): Circa 4W
	SCC-A2013P, B2013P: Circa 4.5W
Dispositivo immagine	SCC-A2013P, A2313(P): 1/2" I/T Exview-HAD CCD
	SCC-B2013P, B2313(P): 1/3" I/T Super-HAD CCD
Pixel effettivi	NTSC: 768(H) x 494(V)
	PAL: 752(H) x 582(V)
Modalità di scansione	NTSC: 525 Linee, interlacciato 2:1
	PAL: 625 Linee, interlacciato 2:1
Frequenza linea di scansione	Orizzontale: NTSC - 15,734Hz(INT)/15,750Hz(LL)
	PAL — 15,625Hz(INT)/15,625Hz(LL)
	Verticale: NTSC - 59.94Hz(INT)/60Hz(LL)
	PAL — 50Hz(INT)/50Hz(LL)
Modalità di sincronizzazione	INT/Line Lock
Risoluzione	540/570 Linee TV(COLORE/BN)
Rapporto S/N	50dB
Intervallo dinamico	NTSC: x128 / PAL: x160
DIAFRAMMA	ALC/ELC
Velocità otturatore elettronico	Alta velocità: OFF~1/10K sec
	Bassa velocità: OFF~X256

Vocet	Particulari
Illuminazioneminima scena	SCC-A2313,SCC-A2313P,SCC-A2013P	Colore	Lux	Sens-UpOff	0.1	Lux(F1.2, 50 IRE)
					0.072	Lux(F1.2, 30 IRE)
					0.036	Lux(F1.2, 15 IRE)
				Sens-Upx256	0.0001	Lux(F1.2, 15 IRE)
		B/N	Lux	Sens-UpOff	0.01	Lux(F1.2, 50 IRE)
					0.0072	Lux(F1.2, 30 IRE)
					0.0036	Lux(F1.2, 15 IRE)
				Sens-Upx256	0.00001	Lux(F1.2, 15 IRE)
	SCC-B2313,SCC-B2313P,SCC-B2013P	Colore	Lux	Sens-UpOff	0.4	Lux(F1.2, 50 IRE)
					0.24	Lux(F1.2, 30 IRE)
					0.12	Lux(F1.2, 15 IRE)
				Sens-Upx256	0.0005	Lux(F1.2, 15 IRE)
		B/N	Lux	Sens-UpOff	0.04	Lux(F1.2, 50 IRE)
					0.024	Lux(F1.2, 30 IRE)
					0.012	Lux(F1.2, 15 IRE)
				Sens-Upx256	0.00005	Lux(F1.2, 15 IRE)
AGC	OFF/BASSA/ALTA
Movimento	M.VELOCE/VELOCE/NORM/LENTO/M.LENTO
Rilevazionemovimento	ON/OFF
Giorno/Notte	GIORNO/NOTTE/AUTO/EST
Bilanciamento del bianco	Modalità ATW1/ATW2/AWC/MANUALE(3200°K, 5600°K, R/B Regolazione guadagno)
Privacy	ON/OFF
Segnale inuscita	Video composito (1.0Vp-p, 75ohm, BNC)
Obiettivo AI	VIDEO/DC

Voce	Particolari
Montaggio obiettivo	CS/C (Adattatore montaggio)
Temperatura di esercizio	-10°C~+50°C
Umidità di esercizio	~90%
Dimensioni	65(L) x 55(A) x 130,5(D)mm
Peso	SCC-A2313(P), B2313(P): Circa 410g SCC-A2013P, B2013P: Circa 600g

SAMSUNG

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicable in i paesi dell'Unione Europea e in quelli consystemadi raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentationtica che il prodotto non deve essere smalitto con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smallamento dei rifiuti, si invita l'utente a separe quanto prodotto da altre tipi di rifiuti e di riciclarrio in maniera responsable per favorchire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per lo tipo di prodotto.

Gli utenti aziendali sono INVitatati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smallità unitamente ad和其他 rifiuti commerciali.
