SCC-B2013P - Caméra de surveillance SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance analogique
Résolution	600 TVL
Capteur	1/3" CCD
Objectif	3.6 mm (fixe)
Vision nocturne	Oui, jusqu'à 20 mètres
Alimentation électrique	12V DC
Dimensions approximatives	90 x 90 x 90 mm
Poids	500 g
Compatibilités	Système de vidéosurveillance analogique
Fonctions principales	Surveillance en temps réel, enregistrement vidéo
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité variable selon le revendeur
Sécurité	Installation recommandée par un professionnel pour éviter les risques
Informations générales	Idéale pour une utilisation intérieure et extérieure, résiste aux intempéries

FOIRE AUX QUESTIONS - SCC-B2013P SAMSUNG

Comment réinitialiser la caméra Samsung SCC-B2013P ?

Pour réinitialiser la caméra, débranchez l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes avant de rebrancher l'alimentation.

Pourquoi l'image de ma caméra est-elle floue ?

Vérifiez que l'objectif de la caméra est propre et qu'il n'y a pas d'obstruction. Ajustez également la mise au point si votre modèle le permet.

La caméra ne s'allume pas, que faire ?

Assurez-vous que l'alimentation est correctement connectée et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation.

Comment régler la luminosité de l'image ?

Vous pouvez ajuster la luminosité via le menu de configuration de la caméra en accédant aux paramètres d'image.

La caméra ne se connecte pas au réseau, que faire ?

Vérifiez que le câble réseau est correctement branché et que votre routeur fonctionne. Redémarrez la caméra et le routeur si nécessaire.

Comment mettre à jour le firmware de la caméra ?

Téléchargez le dernier firmware depuis le site officiel de Samsung, puis suivez les instructions fournies pour installer la mise à jour.

Que faire si je ne reçois pas d'alerte de mouvement ?

Vérifiez que la détection de mouvement est activée dans les paramètres de la caméra et que la zone de détection est configurée correctement.

Comment changer l'angle de vue de la caméra ?

Ajustez physiquement la position de la caméra en la tournant ou en la faisant pivoter. Assurez-vous qu'elle est montée de manière sécurisée.

La caméra surchauffe, est-ce normal ?

Un léger échauffement peut être normal, mais si elle devient très chaude au toucher, éteignez-la immédiatement et contactez le support technique.

Comment puis-je enregistrer les vidéos capturées par la caméra ?

Connectez la caméra à un enregistreur vidéo numérique (DVR) ou configurez l'enregistrement sur un serveur de stockage compatible.

MODE D'EMPLOI SCC-B2013P SAMSUNG

Ce symbole indique la présence de haute tension dans l'appareil. Il est dangereux de pouvoir toucher les pièces internes de ce produit.

Ce symbole attrie votre attention sur le fait que des documentations importantes relatives au fonctionnement ou à la maintenance ont été inclues avec ce produit.

Pour prévenir tous dommages pouvant provoquer des risques d'incendie ou de chic électrique, n'exposez pas cet article à la pluie ou à l'humidité.

ATTENTION

1. Assurez-vous d'utiliser uniquement l'adaptateur standard spécifique dans la fiche des caractéristiques techniques. Utilisant tout autre adaptateur peut provoquer des risques d'incendie ou des chocs électriques et endommager le produit.
2. Un branchement incorrect de l'alimentation électrique ou un mauvais remplacement de la pile peut provoquer des risques d'incendie, des chocolé électriques ou des dommages au produit.
3. Ne pas connecter plusieurs camères à un seuil adaptateur. Dépasser la capacité peut:gérer une chaleur anomale ou un risque d'incendie.
4. Branchez correcté l)cordon d'alimentation dans la prise. Une mauvaise connexion peut provoquer des risques d'incendie.
5. Lors de l'installation de la camera, attaché-la fermement et en toute sécurité. Une camera qui tombe peut causer des blessures.
6. Ne placez pas d'objets conducteurs (tourne-vis, pièces de monnaie, objets en métal, etc...par exemple) ou des reçipients replis d'eau sur la camera. Cela peut causeer des blessures dues au feu, au chic électrique ou à la chute d'objets.
7. Ne pas installez l'apparil dans des lieux humides, poussiereux ou couverts de suite. Cela peut provquer des risques d'incendie ou des chocs électriques.
8. Si vous constaz une oedre ou une fumée inhabituelle provenant de l'appareil, arrêtez immédiatement son utilisation. Dans de tel cas, déconnectez immédiatement la source d'alimentation et contactez le centre de maintenance. Si vous continue à utiliser le produit dans de telle condition, cela peut provoquer des risques d'incendie ou des chocs électriques.
9. Si ce produit ne fonctionne pas normalement, contactez le centre de maintenance le plus proche. Ne jamais démonter ou modifier le produit de chaque manière que ce soit. (SAMSUNG n'est pas responsable des problèmes causés par des modifications ou des tentatives de réparation non autorisés.)
10. Lors du nettoyage, ne pas diriger l'eau directement sur les pièces de l'appareil. Cela peut provoquer des risques d'accidie ou des chocs électriques.

MISE EN GARDE

1. Ne pas faire tomber des objets sur le produit ou lui faire subir des chocs. Eloignez le produit des emplacements soumis aux vibrations ou interférences magnétiques excessives.
2. Si vous désírez changer le produit de place, assurez-vous de le metre hors tension, déplaceze-le et réinstallée-lez.
3. Débranche le cordon d'alimentation de la prise lorsqu'il y a des écrais. Ne pas appliquer cette consigne peut provoquer des risques d'incendie ou endommager le produit.
4. Eloignez le produit des rayons directs du soleil ou des sources de radiation de chaleur. Cela peut provarquer des risques d'incendie.
5. Installé le produit dans un lieu où la ventilation est suffisante.
6. Evitez de pointer laamera directement vers des objets extrémement brillants comme le soleil, cela peut endomgarer le capteur d'image CCD.
7. Veilaz e éviter toute projection sur l'appareil et ne place jamais de reçipients contenant un liquide (ex.: vase) dessus.
8. La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Déclaration FCC

Cet'article est conforme à la partie 15 des réglementations FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1) Il se peut que cet apparéil ne cause pas d'interférences nuisibles et
2) Cet'articledoittolereroutteinterfrencesreçues,ycomprésdesinterfrences pouvantprovquerunfonctionnementinapproprié.

Remarque

Cet équipement a etétesté et se conforme aux limites relatives à un apparéel numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un dégré raisonnable de protection contre les interférences dangereuses si l'equipement fonctionne dans un environnement commercial. Ce équipement générale, utilise et peut produit une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences dangereuses pour les communications radios. Le fonctionnement de cet équipement est sein d'une zone résidentière peut provquer des interférences dangereuses, dans ce cas l'utilateur estASFMOFcrorierl'interfERENCEAssociéealespropres frais.

Instructions importantes relatives à la sécurité

1. Veuillez dire ces instructions.
2. Conserveces instructions.
3. Prétez attention à tous les averissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet apparéil à proximé de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez pas les ouvertures de ventilation. Procedez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'apparéil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) conduisant de la chaleur.
9. Veilze à vous conforme aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à unElectricien de remplaçer la prise obsoleté.
10. Veiliez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. N'utilisez que les chariots, des pieds, trépieds, ou tables spécifique par le fabricant ou vendus avec l'appareil.
13. Debranchez cet apparéil. Si vous utilisez un chariot, faibles attention lorsque que vous déplacez l' apparéil et le chariot pour éviter les blessures causées par un renversement.
14. Veuiliez fait appel au personnel qualifié pour tous travaux de maintenance.
    Les travaux de maintenance sont nécessaires si l'apparéil a été endommagé de chaque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'apparéil, apparéil exposé à la pluie et à l'humidité, il ne fonctionné pas normalement ou est tombé par terre.

Précautions de sécurité 2

Instructions
importantes relatives à la sécurité 4

Sommaire 5
Vue d'ensemble 6

Caracteristiques speciales 7

Nom des pieces et fonctions 8

Vuelaterale. 8

Panneau arriré 10

Installation 13
Avant l'installation 13

Vérification du contenu de l'emballage 13

Pendant l'installation et l'utilisation, n'oubliez pas ...13

Connexion du connecteur d'objet Auto Iris. 14

Installation de la camera 15

Montage de I'objet 15

Réglage du commutateur de sélection de l'objet ALC ...16

Réglage de la facale minimale. 16

Connexion des cables et opération de vérification ...17

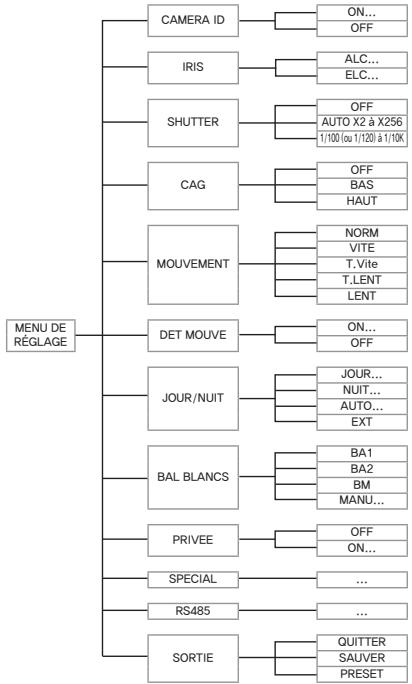

Réglage de la
caméra 19

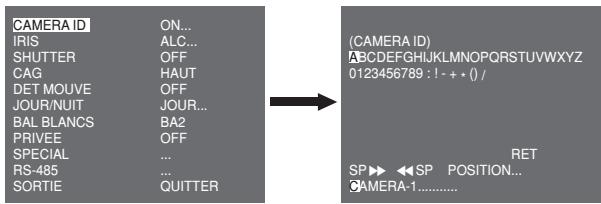

CAMERA ID. 20

IRIS 20

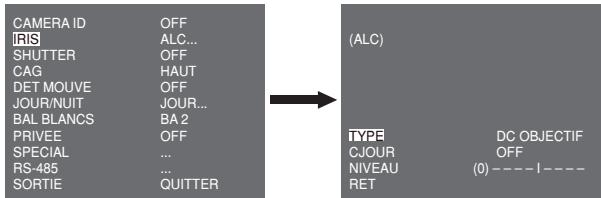

ALC. 21

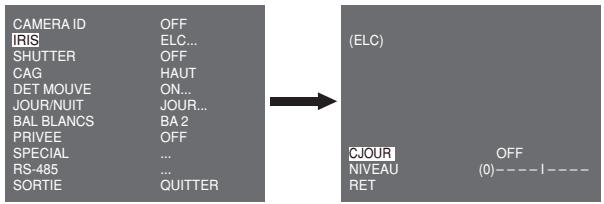

ELC. 22

SHUTTER 22

CAG 23

MOUVE 24

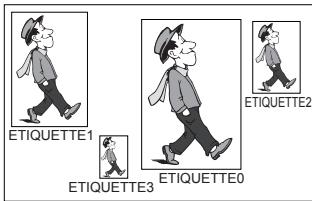

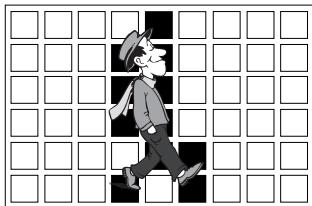

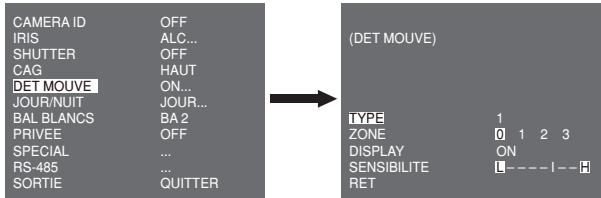

DET MOUVE 24

JOUR/NUIT 26

JOUR. 27

NUIT. 28

AUTO. 28

EXT 29

BAL BLANCS 29

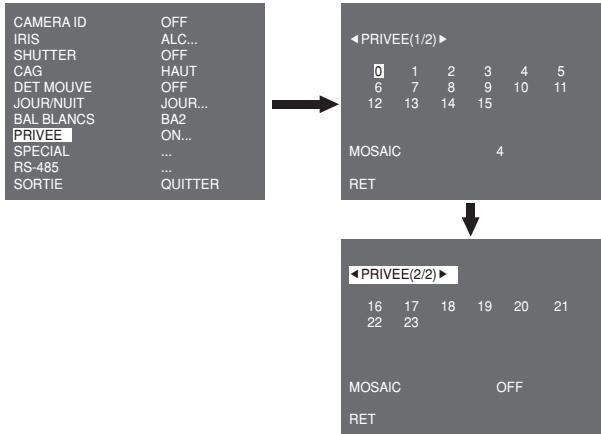

PRIVEE 30

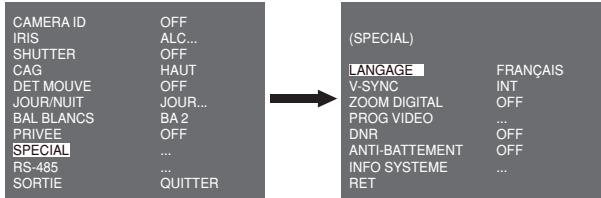

SPECIAL 31

LANGUE 31

V-SYNC. 31

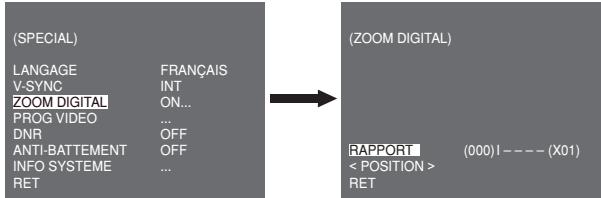

ZOOM DIGITAL 32

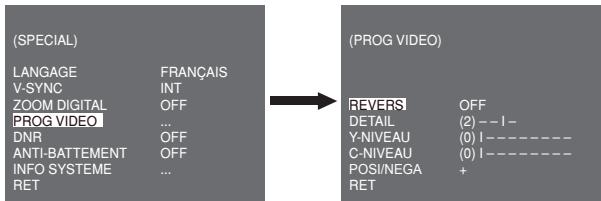

PROGVIDEO 32

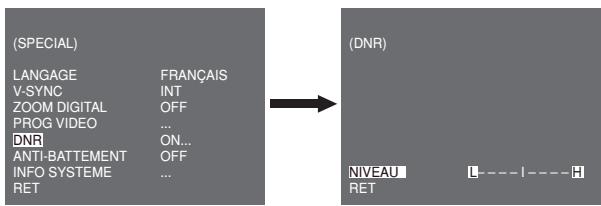

DNR 33

ANTI-BATTEMENT 33

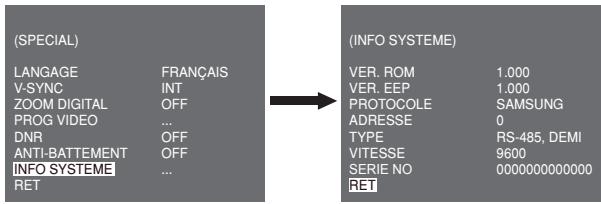

INFO SYSTEME 34

RS-485 34

SORTIE 35

Spécifications du produit 36

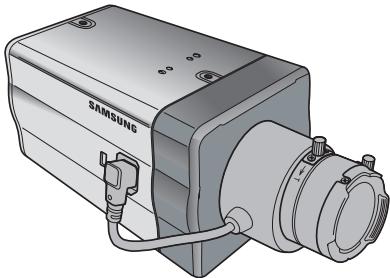

Vue d'ensemble

Caméra dome anti-vandalisme à facale variable Cette caméra Jour/ nuit améliorée active le mode couleur lorsque la luminosité dépasse les valeurs normales. Sinon, elle active le mode N&B (Noir & Blanc) en suspendant la fonction Couper IR pour améliorer la sensibilité et identifier des objets même s'ils se trouvent dans une zoneASF. Elle comprend également les fonctions obturator basse vitesse et Sens Up (Utilise la méthode d'accumulation de champ) pour améliorer l'options faible luminosité.

Cetteamera peut être principalement utilisée dans des endroits sombres tels que des parkings souterrains ou dans des endroits offrant des conditions de faible luminosité similaires. Dans la journée, l'écran couleur affiche une résolution horizontale de 540 lignes, mais la nuit, il combine l'option Jour/Nuit et la fonction d'augmentation de la sensibilité pour identifier des objets dans une zoneASF. Vous pouvez également connecter le dispositif d'émission de rayons infrarouges à cetteamera.

JOUR/NUIT

Cette fonction peutrenal fonction Couper filtrage IR inactive dans des conditions de luminosité se situant en dessous de la valeur normale.

\section*{Caracteristiques spéciales}

Sensibilité elevée

Elle implémente des images avec une sensibilité élevée grâce au I/T Exview-HAD, I/T Super-HAD CCD le plus moderne.

Luminosite faible

Elle utilise les technologies de signal numérique telles que les fonctions luminosité faible et Jour/Nuit qui permettent à votreamera d'identifier des objets même dans le pire des environnementes.

Réglage optimal du contre-jour

Lorsqu'un objet est éclairé de manière vivou ou se trouve à contrejour, laamera améliore automatiquement la qualité d'image de l'objet ombré.

Synchronisation alimentation numérique

La fonction Ligne bloc entiement numérique règle directement la synchronisation verticale de laamera pour en améliorer l'opérationnalité et la fiabilité.

Haute résolution

cetteamerapermétd'obtenir une haute résolutionde540 lignes à l'aide de ce qui se fait de mistrin matriere de traitement entierement numériquede l'imagetdes technologiesalgorithmiques speciales.

Réglage du Signal de sortie

Voupeuz regler les signaux de sortie video suivants : Inversion de l'image (Horizontal, verticale, ou les deux à la fois), Privée, profil horizontal/vertical, et zoom numerique.

Nom des pieces et fonctions

Vuelatérale

1 Connecteur objectif Auto Iris

Trous de fixation du socle de fixation

Levier de commande de la foucle minimale

Selecteur de l'objet

Cable de commande de I'obturateur automatique de I'objectif

Objectif de laamera

1 Connecteur Objectif Iris Auto

Ces trousserventàvisserlesocledefixation(faitpartidusupportsurlequellacamera serainstallee).

Trous de fixation du socle de fixation

Ces trou sertent lors de la fixation des vis du socle lorsque I'on y installe laamera.

3 Levier de commande de la focale minimale du zoom

vous pouvez régler la focale minimale du zoom en le déplacant vers le haut ou vers le bas.

Cable de commande de l'obturator d'objet automatique

Ce cable transmet l'alimentation et les signaux émis par la camera pour commander l'obturateur de l'objet.

5 Selecteur de I'objectif ALC

Ce sélecteur sert à sélectionner le type d'objetif Auto Iris à utiliser. Une fois ce réglage effectué, vous doivent également régler le type d'objetif dans le menu Régliages (Dans ALC ... sous-menus de IRIS).

• DC : Lorsque l'objet Auto Iris est installé pour des signaux de commande DC, positionné le sélecteur sur "DC".
  -VIDEO:Lorsque l'objectif Auto Iris est installed pour des signaux de commande video,positionnez le selecteur sur "VIDEO".

Objectif Auto iris (En option)

Cet objectif est installé sur cetteamera.

Note :

Lorsque l'objet de laamera est sale, nettoyez le précautionneusement en utilisant un tissu prévu à cet effet ou un chiffon imbibé d'éthanol pur.

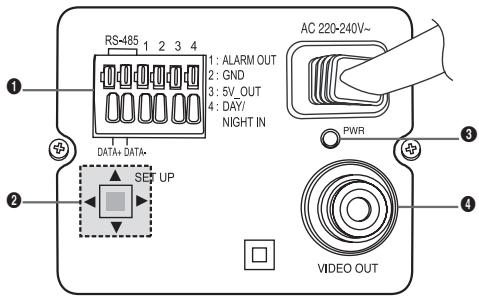

Panneau arrête

AC24/DC12V(SCC-A2313P,B2313P,A2313,B2313)

AC220V~240V(SCC-A2013P,B2013P)

1 Connecteur Entre/Sortie

Ce connecteur est muni d'entretues et de sorties jack pour les signaux de commande RS-485, la commutation Jour/Nuit, et les signaux de sortie d'alarme.

NO:1 2 3 4 5 6

No.	Fonction	Description
1	RS-485DONNEES+	Jack pour la connexion à RS-485DONNEES+ ligne de signal.
2	RS-485DONNEES-	Jack pour la connexion à RS-485 Ligne de signal- DONNEES.
3	SORT ALARME	Jack soit alarmé pour détéction de mouvements.(Connecteur ouvert, à la masse)
4	MASSE	Jack de mise à la masse
5	DC +5V	Jack d'alimentation électrique pour RS-485JIG. Ne pas dépasser DC +5V 100mA
6	CAPTEUR EXTERNE	Jack d'entrée pour la conversion Jour & Nuit.Haut (DC +3V~+5V) : Mode JourBas (0V) : Mode nuit

2 Commutateur Réglage

Ce commutateur sert à régler la fonction ou la propriété.
Lorsque l'on appuie plus de 2 secondes sur ce commutateur, le menu Réglage apparait.

• Mouvement [Gaugue/Droite] ou changement de la valeur affichée: En déplaçant ce commutateur à gauche ou à droite, vous pouvez vous déplacer à gauche ou à droite dans le menu ou changer la valeur affichée.
• Mouvement [Haut/Bas] : En déplaçant ce commutateur vers le haut ou vers le bas, vous pouvez monter ou descendre dans le menu.
• Réglage: En appuyant sur ce commutateur dans le menu, vous confirmez la valeur sélectionnée ou la fonction. Pour acceder à un sous-menu, appuyez sur ce commutateur.

3 LED d'affichage de l'alimentation

Lorsque l'alimentation est correctement connectee, la LED rouge s'allume.

4 Jack SORTIE Video

Estconnecté au jack d'entrée video du monitreur et permet la sortie des signaux video.

Jack de connexion à l'alimentation

Est connecté au cable d'alimentation.

Avant l'installation

Vérification du contenu de l'emballage

Assurez-vous que l'emballage contient bien les éléments suivants.

Caméra

Adaptateur pour objectif C

Auto Iris Connecteur d'objectif

Pendant l'installation et l'utilisation, n'oubliez pas :

• Ne démontez pas laamera vous-même.
• Faites toujours attention lorsque vous manipulez laamera. Ne causez pas de chocol à laamera. Ne la secouez pas. Prenez un maximum de précautions lors du rangement et de l'utilisation de laamera.
• Ne placez pas et n'utilises pas la camera dans un environnement humide (sous la pluie ou sur une surface mouillée par exemple).
• Ne nettoyez pas laamera avec du papier abrasif. Utilisez toujours un chiffon sec pour nettoyer laamera.
• Rangez laamera dans un endroit tempéré, à l'abri du rayonnement solaire direct. Dans le cas contraire, laamera pourrait être endommagée.

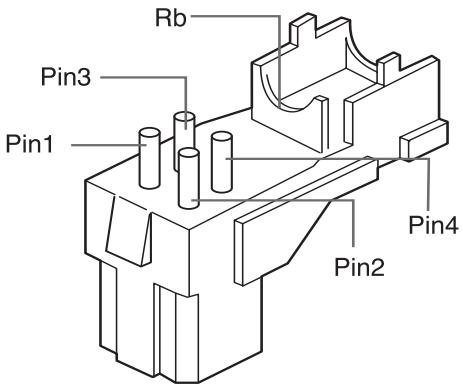

Connexion du connecteur d'objet Auto Iris

Le Connecteur d'objectif Auto Iris fourni avec votreamera, se compose des pieces suivantes :

Connectez comme suit chacun des fils dénudés des commandes d'obturator au connecteur d'objet Auto Iris :

Broche No.	Type de commande DC	Type de commande vvéo
1	Amortir(-)	Alimentation (+12V)
2	Amortir(+)	Non applicable
3	Pulsion(+)	Signal vvéo
4	Pulsion(-)	Masse

Installation de laamera

Montage de l'objet

Lors de l'utilisation de l'objet CS

Monter l'objectif CS en le faisant tourner dans le sens hora comme indiqué sur l'image :

Objectif CS

Lors de l'utilisation de I'objectif C

Après avoir monté l'adaptateur pour objectif C en le faisant tourner dans le sens horsaire, faites pivoter l'objet C dans le sens horsaire jusqu'à ce qu'il soit fixé comme indiqué sur l'image.

Objectif C

Réglage du commutateur de sélection de l'objet ALC

Voupez regler le selecteur de I'objectif situé sur le coté de la caméra en fonction du type d'objet. Lorsque I'objet monté est un objectif type Auto Iris à type de commande DC, positionnez le selecteur sur "DC". Lorsque I'objet monté est un objectif type Auto Iris de type de commande Video, positionnez le selecteur sur "VIDEO".

Réglage de la focale minimale

La focale minimale de laamera est regliée en usine avant livraison mais la mise au point de certains objectifs peut être mauvaise. Cela dépend du type d'objectif. Dans ce cas, il vous faut régler la focale minimale. Vous trouvez ci-après des explications vous permettant de régler la focale minimale des objectifs.

Dans le cas d'un objectif sans fonction zoom

① Avec avoir exposé laamera à un object avec une résolution importante (une image avec un motif à damiers par exemple) à une distance supérieure à 10m, réglez la bague de l'objet sur l'infini () .
Régler le levier de commande la facole minimale jusqu'à ce que l'objet soit parfaitement net.
③ Serrez la vis du levier de facale minimale.

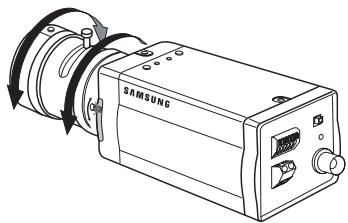

Dans le cas d'un objectif avec fonction zoom

①Après avoir exposé laamera à un objet avec une haute résolution (un besoin à damiers par exemple), à une distance comprise entre 3 et 5m, pivotez intégralement le zoom de l'objet en position TELE. Puis règlez la bague de mise au point de l'objet jusqu'à ce que l'objet soit parfaitement net.
② Pivotez intégralement le zoom de l'objet vers WIDE et réglez le levier de commande de la catégorie minimale jusqu'à ce que l'objet soit parfaitement net.
3 Repétée les étapes 1 et 2 deux ou trois fois jusqu'à ce que la mise au point du zoom TELE et du Zoom WIDE soit suffisante.

Connexion des cables et operation de verification

1. Connectez une extrémité du cable BNC au jack SORTIE VIDEO situé à l'arrête de laamera.
2. Connectez l'autre extrémité du cable BNC au jack ENTREE VIDEO sur le moniteur.

VIDEO LINE

AUDIO LINE

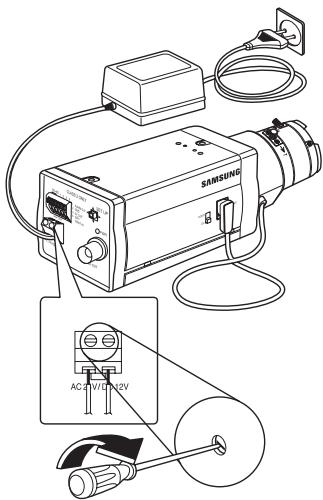

1. Enfin, connectez l'adaptateur secteur à laamera. Vous pouvez connecter 2 lignes de l'adaptateur secteur à laamera à l'aide d'un tournevis plat comme indiqué sur l'image.

(Masse : câble à rayures)

Note :

Connectez une source d'alimentation de 24V (Courant alternatif) et 12V (Courant continu) sans tener compte de la polarité.

Réglage de laamera

Ce chapitre déscrit comment configurer les réglages relatifs à laamera. Lorsque l'on appuie plus de 2 secondes sur le commutateur Réglage, le menu Réglage apparait. La carte du réglage OSD (Affichage à l'écran) se présente comme suit :

CAMERA ID

Ce menu CAMERA ID sert à affecter un nom à cetteamera. Si vous appuyez sur le commutateur Réglage lorsque le menu CAMERA ID est sélectionné, l'écran de réglage correspondant apparait.

Vous pouvez entrer un nom deamera composé d'une chaîne (jusqu'à 20 caractères en tout) de lettres, de chiffres, et caractères spéciaux. Le nom deamera entree peut être affiché à l'endroit souhaïte à l'aide du sous-menu POSITION...

Lorsque vous appuyez sur le commutateur Réglage dans RET, l'écran revient au menu supérieur.

IRIS

Le menu IRIS sert à régler la méthode de commande automatique de la lumière de cetteamera. Àprouv avoir reglé le Sélecteur de l'objet CIF, Dans les sous-menus ALC..., désisisse entre: DC OBJECTIF et VIDEO OBJECTIF.

ALC...

Si vous appuyer sur le commutateur Réglage lorsque le sous-menù LAC... est sélectionné, l'écran correspondant apparait.. Commencez par sélectionner DC OBJECTIF ou VIDEO OBJECTIFdans TYPE.

Voupez reprendre la fonction BLC (Compensation contre-jour) active ou inactive. Pour regler la zone BLC, vous pouze selectionner pharm : HAUT..., BAS., GAUCHE..., DROITE..., et CENTRE... La position reelle s'affiche lorsque vous entrez chaque élément. Dansle cas de UUTIL..., vous pouze regler la zone BLC désirée en définissant sa taille et sa position... Vous pouze régler le niveau de sortie video dans NIVEAU. Sa plage selectionnable s'etend de -9 à +9.

ELC...

Si vous appuyez sur le commutateur Réglage lorsqué le sous-menue ELC... est sélectionné, l'écran correspondant apparait. Vous pouce ren dé la fonction ELC (Commande électronique de la lumière) active ou inactive.

Tout comme pour la configuration ALC, vous pouvez régler la zone BLC et affecter le niveau de l'obturator à grande vitesse.

SHUTTER

Le menu SHUTTER sert à régler l'obturator électronique à grande vitesse vitesse et l'obturator basse vitesse AUTO.

L'obturateur électronique à grande vitesse peut utiliser 7 vitesses différentes et est généralement utilisé pour filmer des objets se déplacant rapidement.

(NTSC: de 1/100 à 1/10K, PAL: de 1/120 à 1/10K). L'obturator électronique basse vitesse peut utiliser 13 vitesse : de X2 à X256 et ralentit la vitesse de l'obturator pour obtenir des images de perfectionnementale lorsque la luminosité est faible. Si vous scéléctionnez une vitesse basse AUTO, la vitesse de l'obturator diminue en fonction du niveau d'obscURITY.

Si vous maintainez le commutateur de réglage GAUCHE/DROITE Réglage, les vitesses de l'obturateur défilient dans l'ordre suivant :

OFF AUTO X2 AUTO X4 AUTO X6 AUTO X8 AUTO X12 AUTO X16 AUTO X24 AUTO X32 AUTO X48 AUTO X64 AUTO X96 AUTO X128 AUTO X256 OFF 1/100 (NTSC), 1/120 (PAL) 1/250 1/500 1/1000 1/2000 1/4000 1/10K

Note :

Lorsque le mode IRIS est ELC, vous ne pouvez pas utiliser les obturateurs à grande vitesse.

CAG

Lmenu CAG (Commande automatique de gain) sert à régler le niveau CAG de laamera. Lorsque le CAG est actif, laamera augmente automatiquement la sensibilité en amplifiant le signal video lorsqu'la puissance de celui-ci descend en dessous de la valeur normale.

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	BAS
DET MOUVE	OFF
JOUR/NUIT	JOUR...
BAL BLANCS	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

Vou pousse régler le niveau CAG uniquement lorsque OFF ou un obturator à grande vitesse sont sélectionnés dans le menu SHUTTER.
Vous pouce sélectionner parmi : OFF, BAS, et HAUT.

Note :

Lorsque JOUR/NUIT est reglé sur AUTO, le CAG s'affiche avec --- et vous ne pouvez donc pas en changer le réglage.

MOUVE

Le menu MOUVE sert à régler l'intensité du niveau CAG de laamera pour survivier des mouvements. Cette fonction n'est disponible qu'avec le modeasse vittes AUTO. Vous pouvez sélectionner parmi : T.LENT, LENT, NORM, VITE, et T.VITE en fonction du niveau d'intensité CAG.

Pour surveiller des objets se déplacant à grande vitesse dans des cas de luminosité faible, sélectionnez T.VITE. Pour surveiller des objets immobiles dans des cas de luminosité faible, sélectionnez T.LENT.

DET MOUVE

Le menu DET MOUVE sert à configurer les réglages relatifs à la détéction de mouvements. Si vous appuyez sur le commutateur Réglage lorsque ON... est sélectionné dans le menu DET MOUVE, l'écran correspondant apparait.

Il y a 3 types différents comme 1, 2 et 3. Vous ne pouvez pas changer le réglage pour le type 2 dans la mesure ou il est prédéfiénci avec le plein écran. Dans les cas 1 et 3, vous pouvez régler la zone de détention de mouvements à votre convenance.

Ces 3 types sont comme suit :

1. Type fenêtre : La zone sélectionnée s'affiche dans un carré. La détction de mouvements se fait pour la zone uniquement. Vous pouvez régler manuellement la zone de détction de mouvements. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la taille. Pour se déplacer sur POSITION, appuyez sur le commutateur. ÀpRES avoir régèle la position à l'aide du commutateur de réglage HAUT/ BAS/GAUCHE/DROITE, appuyez sur le commutateur Réglage pour acceder au menu supérieur. Pour régler la taille de ZONE, sélectionné parmi 0, 1, 2 et 3.

1. Type étiquette : La zone de détction de mouvements de forme carrée est prédéfinie. La zone détectée s'affiche avec une taille et une position changeanges. Vous ne pouvez pas changer ZONE car elle s'affiche avec "...

1. Type bloc: L'écran affiche de petits blocs. Lorsqu'un mouvement est détré dans les blocs sélectionnés, ces derniers s'affichtent sur l'écran.

2. PRESET: L'écran entier devient la zone de détention des mouvements.

3. UTIL....: Vous pouvez régler manuellement la zone de détention de mouvements. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la zone. Pour effacer les blocs scélectionnés, appuyez sur le commutateur Réglage.

Pour régler la zone de détction de mouvements à votre convenance, vous doivent spécifier la taille et la position pour le réglage de la zone. Lorsque ON est sélectionné dans DISPLAY, le mouvement détecté s'affiche sur l'écran et la camera envoie le signal de sortie d'alarme. Vous pouvez également désigner la sensibilité pour la détction de mouvements.

JOUR/NUIT

Le menu JOUR/NUIT serafter configurer les réglages jour et nuitrelatifs à cetteamera . Cette fonction active ou désactive le contrôle IR

(infrarouge).

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOUVE	OFF
JOUR/NUIT	JOUR
BAL BLANCS	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUIITTER

Note :

En cas de N/B, la mise au point risque d'échouer lors de la conversion du mode N/B en mode Couleur.

Ceci parce que le DIAPHRAGME doit être ouvert au maximum avant le réglage du foyer arrêté.

Plus le nombre F de l'objet est petit, plus la profondeur de foyer est BASSE.(p.ex.: l'utilisation d'un obturator risque de réduire la profondeur de laamera.)

Il est nécessaire de régler la mise au point si le DIAPHRAGME est ouvert au maximum en mode couleur.

JOUR...

Si vous appuyez sur le commutateur Réglage lorsque le sous-menue JOUR... est sélectionné, l'écran correspondant apparait. Vous pouvez régler les valeurs pour GAIN C, CAG, CAG DETAIL, et FILLTRÉ C dans le mode Jour. Les images couleurs sont implémentées par ces réglages.

(JOUR)

GAIN C

CAG COULEUR

CAG DETAIL

FILTREC

RET

(7)

(0) - - - - 1 - - -

(0)

(5) - - - - 1

Note :

Lorsque la valeur DETAIL CAG augmente, le bruit se trouve réduit.

Nuit...

Si vous appuyez sur le commutateur Réglage lorsque le sous-menue NUIT... est sélectionné, l'écran correspondant apparait.

(NUIT)

COULEUR/N&B RET

COULEUR...

Meme en mode nuit, vous pouvez voir des images en couleur avec une belle luminosité. Par consécutif, vous pouvez selectionner COULEUR... et N&B... Si vous selectionné CCOLEUR..., vous nevez régler la température des couleurs pour la balance des blancs. Vous pouvez également spécifique les réglages pour les couleurs rouge et bleu à votre convenance.

Dans le cas de N&B... , lorsque S.PORTEUSE est regle sur ON, les signaux de salve sont emis avec les signaux video composite N&B. Et aucurn signal de salve n'est émis lorsque S.PORTEUSE est regle sur OFF.

AUTO...

Convert automatique le mode JOUR en mode NUIT et inversement, en fonction de la luminosité. Pour une luminosité faible, il supprime la fonction de filtrage IR pour augmenter la sensibilité. Sinon, il acte la fonction de filtrage IR pour réduire la sensibilité. Si vous appuyez sur le commutateur Réglage lorsque le sous-menu AUTO... est selectionné, l'écran correspondant apparait.

(AUTO)

NIVEAU

JOUR NUIT

NUIT JOUR

RET

(0)1

2S

5 S

Pour cette fonction, vous pouvez spécifique le niveau pour chaque conversion entre Nuit et Jour.

Note :

Lorsque JOUR/NUIT est régle sur AUTO, le CAG s'affiche avec --- et vous ne pouvez donc pas changer son réglage.

EXT

Convert automatique le mode couleur en mode N&B et inversionement en servant d'interface avec le capteur externe.

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOUVE	OFF
JOUR/NUIT	EXT
BAL BLANCS	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

BAL BLANCS

Le menu BAL BLANCSert a configurer les réglages de la balance des blancs relatifs à cetteamera.

Pour régler la balance des blancs, vous disposez des 4 modes suivants :

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOVUE	OFF
JOUR/NUIT	JOUR...
BAL BLANCS	BA1
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

BA1 (Mode de tracage automatique de la balance des blancs 1): Laamera peut ajuster automatiquement la couleur des températures en temps réel en fonction des changements de temperature ambients. La plage de variation de la température des couleurs s'étend de 2500^ à 9300^ .

BA2: La plage de variation de la temperature des couleurs s'endet de 2 000^ à 10 000^ .
- AWC←(Commande automatique de la balance des blancs) : Le réglage de la température des couleurs s'effectue une fois. Àprouš l'avoir sélectionné, exposé un objet pour ménoriser sa température de couleur et appuyez sur le commutateur Réglage. La température de couleur fixée s'applique.
- MANU...: Vous pouvez régler manuellement la température de couleur actuelle. Vous pouvez également spécifique les réglages pour les couleurs rouge et bleu à votre convenance.

PRIVEE

Le menu PRIVEE sort à configurer les réglages relatifs à privée de cetteamera. Si vous appuyez en le commutateur Réglage lorsque ON... est sélectionné dans le menu PRIVEE, l'écran correspondant apparait.

Vous pouvez régler un total de 24 zones privées. Pour configurer entre 0 et 15 zones, vous devez régler la taille, la position et la couleur. Pour configurer entre 15 et 23 zones, vous devez en plus régler le type.

Dans le cas d'un type 1, une zone de forme carrée est régée alors qu'une zone en forme de diamant est régée pour le type 2. Lorsque privée se situe entre 0 et 15, quatre tailles différentes de mosaïque sont disponibles. Lorsque privée se situe entre 16 et 23, vous ne pouvez pas changer la taille de la mosaïque dans la mesure où celle ci a été prédéfinie. Entre 16 et 23, vous ne pouvez pas regler la couleur de la mosaïque.

SPECIAL

Le menu SPECIAL sert à configurer les réglages spéciaux relatifs à cetteamera. Si vous appuyez sur le commutateur Réglage lorsqu'.... est sélectionné dans le menu SPECIAL, l'écran correspondant apparait.

LANGUE

Voupez Change la langue de l'OSD à l'aide du commutateur Réglage GAUCHE/DROITE.

V-SYNC

Voussousquelectionnerunmode desynchronisation verticaleentre INT etLIGNE.SiyouchoisissezINT,lacamerautilisel'oscillateuracristal internepourlasynchronisation.SiyouchoisissezLIGNE,lacamera utilise la fréquencede l'alimentation externepourla synchronisation.

Note :

Si vous choisissez LIGNE, l'alimentation DC 12V (Courant continu) n'est pas supportée et --- s'affiche.

ZOOM DIGITAL

Vous pouvez régler le niveau et le rapport du zoom digital. Si vous appuyez sur le commutateur Réglage lorsque ON... est scéléonnédans ZOOM DIGITAL, l'écran correspondant apparait.

Le premier chiffre affché éndique le rapport du zoom et le deuxième chiffre affché correspond au grossissement. Lorsque le niveau atteint 130, le grossissement est de 2. Àpres avoir sélectionné la position de zoom, la fonction Zoom numérique s'aquise.

PROGVIDEO

Vous+pouvez configurer les réglages relatifs à la sortie video. Si vous appuyez sur le commutateur Réglage lorsque ... est sélectionné dans PROGVIDEO, l'écran correspondant apparait.

Vouppouve regler les valeurs pour REVERS,DETAIL,Y-NIVEAU, C-NIVEAU,et POSI/NEGA.

Si vous choisissez REVERS, laamera propose 3 modes d'inversion différents : horizontal (H), vertical (V), et les deux (H/V).

DNR

Vous peuvent configurer les réglages relatifs à la DNR (Réduction digitale du bruit). Si vous appuyez sur le commutateur Réglage lorsque ON... est sélectionné dans DNR, l'écran correspondant apparait.

Vous pouvez regler le niveau pour cette configuration.

ANTI-BATTEMENT

Lorsque le réglage est sur ON, la vitesse de l'obturateur est régée sur 1/100 sec (pour NTSC) ou 1/120 sec (pour PAL) pour éviter tout battement du à une discordance entre la fréquence de synchronisation verticale et la fréquence on-et-off de la lumière.

INFO SYSTEME

Vous pouvez vérifier les informations relatives au système. Si vous appuyez sur le commutateur Réglage lorsque ... est sélectionné dans INFO SYSTEME, l'écran correspondant apparait.

Vous pouvez trouver des informations concernant la version ROM, la version EEP, le protocole, l'adresse, le type, la vitesse et le numero de série.

RS-485

Le menu RS-485 sert à configurer les réglages de communication RS-485 relatifs à cetteamera. Vous pouvez vous connecter à RS-485 grâce au panneau arrière.

Si vous appuyez sur le commutateur Réglage lorsque ... est sélectionné dans le menu RS-485, l'écran correspondant apparait.

Vou puez selectionner le protocole, la vitesse, et l'adresse (plage: 0 à 255) pour cette communication

SORTIE

Le menu SORTIE sert à sortir du menu REGLAGE. Vous pouvez selectionner les options suivantes :

• QITTER: Ignore les changements et revient au réglages précédents.
  SAUVER: Enregistre le changement.
• PRESET: Ignore le changement et revient au réglagepar défaut.

Spécifications du produit

Elément

Detalls

Type de produit

Source d'alimentation

Caméra de surveillance (JOUR/NUIT)

SCC-A2313P, B2313P: AC 24V ± 10% (50Hz ± 0.3Hz), DC 12V + 10%-5%

SCC-A2313, B2313: AC 24V ± 10% (60Hz ± 0.3Hz), DC 12V + 10%/-5%

SCC-A2013P, B2013P: AC 220 à 240V ± 10% (50Hz ± 0.3Hz)

Type de diffusion

SCC-A2013P, B2013P, A2313P, B2313P:

PAL Standard Color System

Consommation d'électricité

SCC-A2313(P), B2313(P): Env. 4W

SCC-A2013P, B2013P: Env. 4.5W

Dispositif d'image

SCC-A2013P, A2313(P): 1/2^n I/T Exview-HAD CCD
SCC-B2013P, B2313(P): 1/3^n I/T Super-HAD CCD

Pixels effectifs

NTSC:768(H)×494(V)

PAL:752(H)×582(V)

Mode de balayage

NTSC:525Lignes,2:1entrelacé

PAL:625Lignes,2:1entrelacé

Fréquence de ligne de balay

Horizontal: NTSC-15,734Hz(INT)/15,750Hz(LL)

PAL—15,625Hz(INT)/15,625Hz(LL)

Vertical: NTSC-59,94Hz(INT)/60Hz(LL)

PAL—50Hz(INT)/50Hz(LL)

Mode de synchronisation

INT/Ligne bloc

Résolution

540/570 Lignes TV (COULEUR/N&B)

Rapport signal/bruit

Env. 50 dB

Plage dynamique

Vitesse obturateur électronique

Basse vitesse: OFF~X256

Elément	Détails
Luminosité min. de la scène	SCC-A2313, SCC-A2313P, SCC-A2013P	Couleur	Lux	Augmentation de la sensibilité Off	0.1 Lux(F1.2, 50 IRE)
					0.072 Lux(F1.2, 30 IRE)
					0.036 Lux(F1.2, 15 IRE)
				Augmentation de la sensibilité x256	0.0001 Lux(F1.2, 15 IRE)
		N/B :	Lux	Augmentation de la sensibilité Off	0.01 Lux(F1.2, 50 IRE)
					0.0072 Lux(F1.2, 30 IRE)
					0.0036 Lux(F1.2, 15 IRE)
				Augmentation de la sensibilité x256	0.00001 Lux(F1.2, 15 IRE)
	SCC-B2313, SCC-B2313P, SCC-B2013P	Couleur	Lux	Augmentation de la sensibilité Off	0.4 Lux(F1.2, 50 IRE)
					0.24 Lux(F1.2, 30 IRE)
					0.12 Lux(F1.2, 15 IRE)
				Augmentation de la sensibilité x256	0.0005 Lux(F1.2, 15 IRE)
		N/B	Lux	Augmentation de la sensibilité Off	0.04 Lux(F1.2, 50 IRE)
					0.024 Lux(F1.2, 30 IRE)
					0.012 Lux(F1.2, 15 IRE)
				Augmentation de la sensibilité x256	0.00005 Lux(F1.2, 15 IRE)
CAG	OFF/BAS/HAUT
Mouvement	T.VITE/VITE/NORMAL/LENT/T.LENT
Détection de mouvement	ON/OFF
Jour/nuit	JOUR/NUIT/AUTO/EXT
Balance des blancs	Mode BA1/BA2/AWC/MANUEL (3200°K, 5600°K, Réglage du gain N&B)
Privée	ON/OFF
Sortie de signal	Vidéo composite (1,0 Vp-p, 75ohm, BNC)

Élément	Détails
Objectif AI	VIDEO/DC
Monture d'objectif	CS/C (Adaptateur de monture)
Température d'utilisation	-10°C~+50°C
Humidité lors de l'utilisation	~90%
Taille	65 (W) x 55 (H) x 130,5 (D) mm
Poids	SCC-A2313(P), B2313(P): Env. 410g SCC-A2013P, B2013P: Env. 600g

SAMSUNG

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indicate qu'il ne doit pas être éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrélée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulier les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

CÁMARA DE COLOR DIA/NOCHE

SCC-A2313(P)/SCC-B2313(P)/ SCC-A2013P/SCC-B2013P

Manual de usuario
