MANUALE UTENTE MD 37120 MEDION
Istruzioni per l'uso
Combinazione frigorifero/freezer
MEDION® MD 37120
Inhaltsverzeichnis
- Informazioni relative al presente manuale 120
1.1. Spiegazione dei symboli 120 - Utilizzo conforme 121
- Indicazioni di sicurezza 122
3.1. Indicazioni di sicurezza generali 123
3.2. Trasporto 124
3.3. Posizionamento e collegamento elettrico 125
3.4. Pulizia e manutenzione 128
3.5. Malfunzionamenti 129
3.6. Smaltimento 129
- Contenuto della confezione 130
- Informazioni sull'apparecchio 131
5.1. Informazioni sul refrigerante R600a utilizzato 131
6. Caratteristica dell'apparecchio 132
7. Operazioni preliminari all'utilizzo 133
7.1. Cambiare la battuta della porta 133

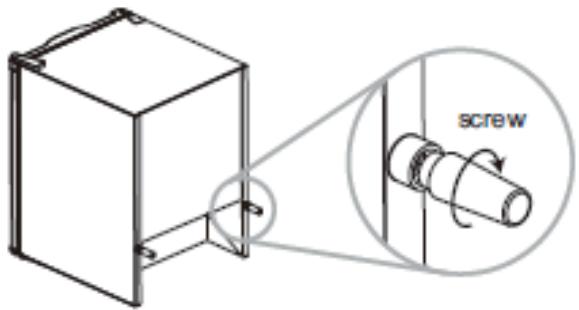

7.2. Montare i distanziatori 136
7.3. Posizonare l'apparecchio 136
7.4. Estrarre e reinserire i cassetti del vano congelatore, i cassetti del vano refrigeratore e i ripiani di vetro 137
7.5. Estrarre e reinserire gli scomparti nella porta 137
- Utilizzare il frigorifero 137
8.1. Spegnimento dell'apparecchio 138
8.2. Regolazione della temperature 138
-
Ottimizzare il consumo energetico 139
-
Conservazione degli alimenti nel vano refrigeratore 139
- Congelare alimenti 140
11.1. Utilizzare il contentatore per i cubetti di ghiaccio 140
Pulizia 141
- Sostituire la lampadina per l'illuminazione interna 143
- Risoluzione dei problemi 143
- Mettere fuori servizio l'apparecchio 145
- Smaltimento 145
- Dati tecnici 146
- Informazioni sulla conformità 147
- Note legally 147

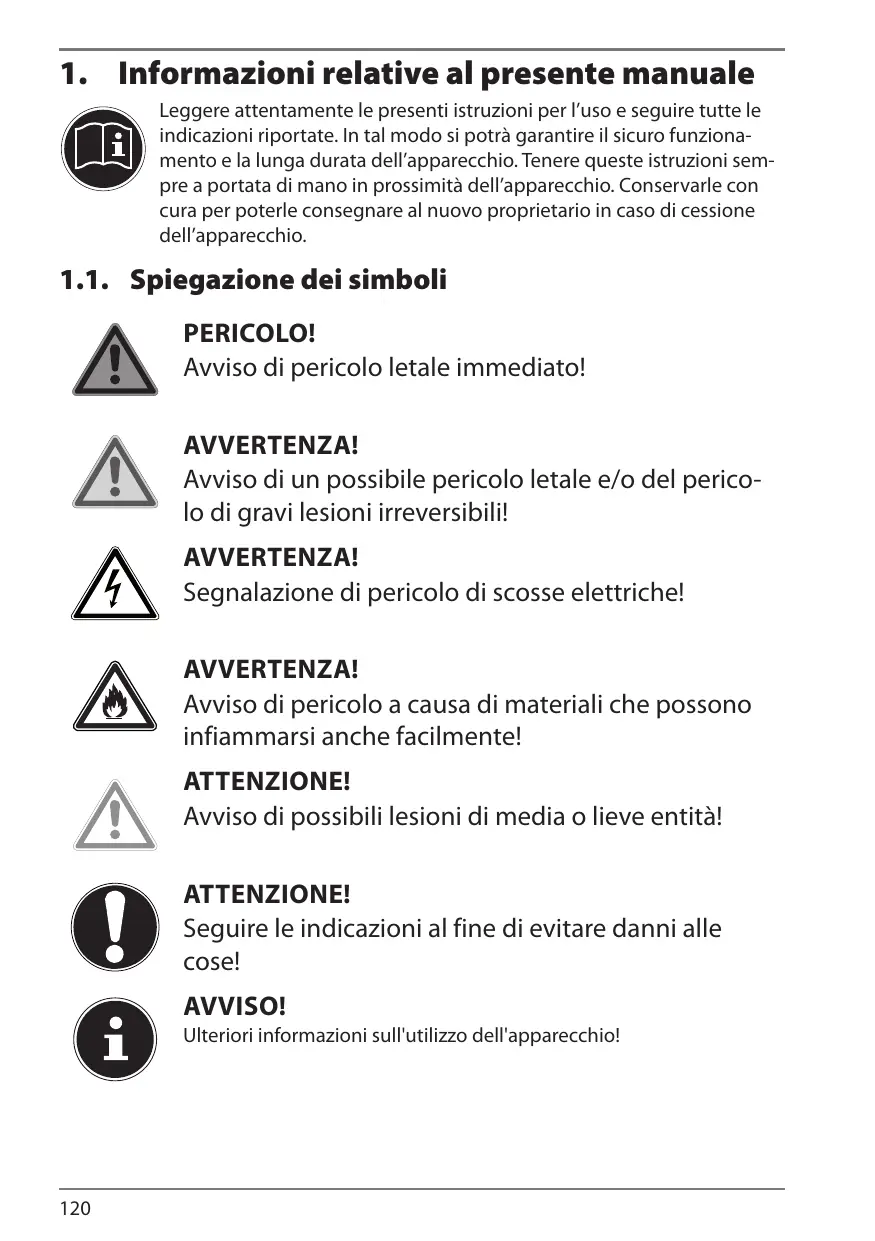

1. Informazioni relative al presente manuale
Leggere attendamente le presenti istruzioni per l'uso e seguire tutte leindicazioni riportate. In tal modo si potrà garantire il sicuro funzionamento e la lunga durata dell'apparecchio. Tenere queste istruzioni sempre a portata di mano in prossimità dell'apparecchio. Conservarle con cura per poterle consegnare al nuovo proprietario in caso di cessione dell'apparecchio.
1.1. Spiegazione dei symboli
PERICOLO!
Avviso di pericolo letale immediato!
AVVERTENZA!
Avviso di un possibile pericolo letale e/o del pericolo di gravi lesions irreversibili!
AVVERTENZA!
Segnalazione di pericolo di scosse elettriche!
AVVERTENZA!
Avviso di pericolò a causa di materiali che possono infiammarsi although facilemente!
ATTENZIONE!
Avviso di possibili lesions di media o lieve entità!
ATTENZIONE!
Seguire leindicazioni al fine di evitare danni alle cose!
AVVISO!
Ulteriori informazioni sull'utilizzo dell'apparecchio!
AVVISO!
Osservare le note nelle istruzioni per l'uso!
Punto elenco /Segnala un'informazione relativa a un evento che si
può verificare durante l'utilizzo Istruzioni da seguire Dichiarazione di conformità (vedere capitolo "Informazioni sulla conformità"): I prodotti contrassegnati con quello symbolo soddisfa- no i requisiti delle direttive CE.
Classe di protezione I
Gli apparecchi elettrici della classe di protezione I possiedono almeno un isolamento di base permanente e hanno o un connettore con contatto di protezione o un cavo fisso con conduittore di protezione. Gli apparecchi elettrici della classe di protezione I posso sono avere componenti con isolamento doppio o reforzato oppure componenti azionati con bassissima tensione di sicurezza.
Smaltire l'apparecchio nel rispetto dell'ambiente (vedi "13. Smaltimento" a pagina 120)
2. Utilizzo conforme
L'apparecchio è destinato alla congelazione di alimenti.
L'apparecchio è destinato all'utilizzo domestico o similare, come ad esempio:
- nelle cucine per i collaboratori di un negozio, di un ufficio o di altre aziende;
- in tenute agricole;
- per clienti di hotel, motel e altri contesti abitativi;
- nei bed & breakfast.
Per l'utilizzo in contesti aziendali occorre rispettore le norme ivi in vigore.
Attenzione, in caso di utilizzo non conforme, la garanzia decade:
Non modificare l'apparecchiorawn la nostra approvazione e nonutilizzare alcunaltrodispositivononapprovato or fornito da moi.
Utilizzare esclusivamente pezioni di ricambio e accessori forniti o approvati da moi.
Attenersi a tutte leindicazioni fornite dalle presenti istruzioni per l'uso, in particolare alleindicazioni di sicurezza. Qualisi-asi altriutilizzato èconsiderato non conforme e più provocare danni alle persono o alle cose.
Non utilizzato l'apparecchio in ambienti a rischio di esplosione, tra cui ad es. benzinali, zone di stoccaggio di carburanti o aree adibite alla lavorazione di solventi. L'apparecchio non deve inoltre essere utilizzato in ambienti con alte concentrazioni di polveri fini nelle'aria (ad es. polvere di farina o legno).
Nonutilizzare l'apparecchio all'aperto.
Non esporre l'apparecchio a condizioni estreme. Occorre evitare:
-Elevata umidità dell'aria o umidità in generale,
- temperature extremamente alto o bajo,
- raggi diretti del sole,
- fiamme libero.
3. Indicazioni di sicurezza
AVVERTENZA!
Pericolo di lesions!
Pericolo di lesions per bambini e persone con capacità fisiche, sensoriali o intellettive ridotte (ad es. persone parzialmente disabili, anziani con limitazioni delle capacità fisiche e intellettive) o con carenza di esperienza e di conoscenze (ad es. bambini grandi).
- Tenere l'apparecchio e gli accessori fuori alla portata dei bambini.
Il presente apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con disponità fisiche, sensoriali o intolerlettive ridotte o con carenza di esperienza e/o di conoscenze, a condizione che siano sorvegliati o struitti circa l'utilizzo sicuro dell'apparecchio e siano consapevoli dei pericoli che ne derivano. I bambini non devono gliore con l'apparecchio. La pulizia e la manutenzione spettante all'utilizzatore non devono essere eseguite da bambini, a meno che questi abbiano più di 8 anni e siano sorvegliati.
- Tenere l'apparecchio e il cavo di alimentazione fuori alla portata dei bambini di età inferiore a 8 anni.
- Tenere i bambini lontani dalle parti interne dell'apparecchio. Quando la porta viene chiusa, si può rischiare il soffocamento!
- Tenere tutti i materiali di imballaggio utilizzati (sacchetti, pezzi di polistirolo, ecc.) fuori alla portata dei bambini.
3.1. Indicazioni di sicurezza generali
AVVERTENZA!
Pericolo di lesions!
Ilsystemadi raffreddamento dell'apparecchio contiene il refrigerante R600a.In caso di fuoriuscita del refrigerante sussiste pericolo di lesioni.
Non conservare o trasportare l'apparecchio su di un lato o sul dorso, in quanto potrebbe uscire dell'olio dal compressore e penetrare nel circuito del refrigerante intasandolo.
E necessario evitare danni al circuito del refrigerante.
Se ilsystemadi raffreddamento dovesse subire danni, aerare l'ambiente. Evitare fiamme libere e fonti di innesco. Prima diutilizzare nuovamente I'apparecchio, farlo riparare da personale specializzato.
- Entrando in contatto con la pelle o con gli occhi, il refrigerante cui potò causare lesioni. In tale eventualità, sciacquare immeditamente gli occhi con acqua pura e recarsi dal medico.
Pericolo di accensione di fuoco! All'interno del vano di conge-lazione non utilizzato appearecchi elettrici non approvati dal produttore. Per velocizzare lo scongelamento non utilizzato dispositivi meccanici o mezzi artificiali diversi da quelli consigliati dal produttore. Tenere lontane le fiamme libere.
Manipolare il circuito del refrigerante non è consentito e porta il decadimento della garanzia.
3.2. Trasporto
ATTENZIONE! Pericolo di lesioni!
Apparecchio di peso elevato. Pericolo di lesions durante il sollevamento.
- Trasportare l'apparecchio insieme ad almeno un'altra persona.
ATTENZIONE! Pericolo di danni!
Pericolo di anni all'apparecchio a causa di un trasporto inappropriato.
- Trasportare l'apparecchio possibilmente sempre in verticale. Nel caso in cui durante il trasporto venga inclinato a più di 40^ , attendere 2 ore prima di collegarlo alla rete elettrica e di accenderlo, in modo che il refrigerante in circolo possa depositarsi dopo il movimento.
Non capovolgere l'apparecchio su di un lato o sul dorso, in quanto potrebbe uscire dell'olio dal compressore e penetrare nel circuito del refrigerante intasandolo.
Non esporre l'apparecchio a pioggia o spruzzi d'acqua. - Una volta posizionato l'apparecchio nel luogo in cui verrà utilizzato, attendere 2 ore prima di collegarlo alla rete elettrica, in modo che il refrigerante in circolo possa depositarsi dopo il trasporto.
3.3. Posizionamento e collegamento elettrico
3.3.1. Luogo per il posizionamento
ATTENZIONE! Pericolo di dar
Pericolo di anni all'apparecchio a causa di utilizzo improprio.
- Posizione are il congelatore in una stanza asciutta e arieggiabile. Nel caso in cui il sistema di raffreddamento venisse danneggiato, l'ambiente dovrebbe presentare un volume minimo di 6m^3 (= una superficie di ca. 4m^2 ) per garantire una quantità sufficiente di aria.
Non esporlo alla luce diretta del sole.
L'apparecchio funziona correttamente a una temperatura ambientale compresa tra +10^ e +38^
AVVERTENZA! Pericolo d'incendio!
Una circolazione dell'aria insufficiente cui cause un ristagno di calore.
Per assicurare un'asperazione sufficiente è necessario Maintainere una distanza di almeno 30 cm dal soffitto e 20 cm delle pareti. Sul retro dell'apparecchio montare i distanziatori forniti in do-tazione, al fine di garantire un'asperazione sufficiente.
Non collocarlo in prossimità di sorgenti di calorie come fornelli, termosifoni, impianti di riscaldamento a pavimento, ecc. Qualora non sia possibile evitare di posizionarlo in prossimità di una sorgente di calorie, utilizzato un pannello isolante idoneo oppure Maintainere le seguenti distance minime alla sorgente di calorie:
- da fornelli elettrici o a gas e simili: ca. 3 cm,
- da stufe a olio o a carbone: ca. 30 cm.
-
Nel caso l'apparecchio venga collocato accanto a un altro congelatore, è necessaria una distanza minima laterale di 10 cm.
-
Posizione l'apparecchio in verticale e compensare eventuali irregularità del pavimento avvitando gli apposti piedini.
Per après correttamente la porta, è necessario mantenere libero un raggio di ca. 60 cm davanti all'apparecchio.
3.3.2. Collegamento alla rete elettrica
Collegare l'apparecchio esclusivamente a una presa con messa a terra, installata a norma, ben accessibile e posta in prossimità del luogo di utilizzo. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'apparecchio. La presa deve essere liberamente accessibile per consentire di scollegare rapidamente l'apparecchio alla rete elettrica in caso di emergenza.
Assicurarsi che il cavo di alimentazione non costituisca pericollo di inciampo. Il cavo non deve essere serrato o schiacciato.
3.3.3. Operazioni preliminari al collegamento
- Estrarre l'apparecchio dall'imballaggio e asportare il nastro adesivo. Rimuovere eventuali resti di colla utilizzato un detergente delicato.
Le parti in polistirolo espanso che hanno funzione ammortiz-zante nell'imballaggio devono essere smaltite separatamente.
Sciacquare l'interno dell'apparecchio e tutti gli elementi usando acqua tiepida con un detergente delicato, quando lasciare asciugare.
Dopilposizionamento assicurarsi che l'apparecchio non sia appoggiato sul cavo di collegamento.
Non utilizzato l'apparecchio nel caso presenti danni visibili oppure il cavo di alimentazione o la spina siano difettosi.
3.3.4. Utilizzo dell'apparecchio
AVVERTENZA! Pericolo di esplosione!
Gas e liquidi infiammabili possono causare esplosioni se conservati nel vano congelatore.
Non ripore nell'apparecchio sostanze esplosee o bombolette spray che contengano propellenti infiammabili.
Non congelare bevande contenti anidride carbonica. Espandendosi, l'acqua può far scoppiare i contentitori.
Se si congela alcool ad alta gradazione, assicurarsi che il relativo contentatore sia ben chiuso e posizionato in verticale.
Non congelare recipienti di vetro o di metallo contenti li- quidi.
Non utilizzato in alcun caso spray scongelanti, in quanto posso-sono formare gas esplosivi.
AVVERTENZA!
Pericolo di lesions/pericolo per la salute!
Un utilizzato inappropriato dell'apparecchio può provocare lesioni.
Non toccare con le mani le pareti interne del vano di congelazione o gli alimenti congelati. Non mettere in bocca cubetti di ghiaccio o ghiaccioli subito dopo averli prelevati dal vano di congelazione, in quanto potrebbero causare usstioni da basse temperature.
Non utilizzato lo zoccolo, i cassetti, gli sportelli ecc. come pedana o punto di appoggio.
Quando si verifies un'interruzione di corrente o l'apparecchio viene spento, gli alimenti possono scongelarsi in parte o completamente. In tal caso vi è pericolò di intossicazione alimentare.
-
Dopo un'eventuale interruzione di corrente, controllare gli alimenti riposti nel congelatore verificandone l'aspetto e l'odore, per accertarsi che siano ancora commestibili.
-
Dop un'eventuale interruzione di corrente, gettare gli alimenti che si sono scongelati.
Non ricongelare alimenti parzialmente o completenesscogelati. - Anche in caso di uno spegnimento di breve durata, estrarre gli alimenti congelati dall'apparecchio e riporli in un luogo sufficientemente freddo.
3.4. Pulizia e manutenzione
PERICOLO!
Pericolo di scossa elettrica!
Pericolo di scossa elettrica per la presenza di parti sotto tensione.
Prima di iniziare le attività di pulizia o manutenzione, scollegare tassativamente la spina alla presa di corrente (non tirando dal cavo, ma afferrando la spina). Nel caso in cui la spina non fosse accessibile, è necessario disattivare il corrispondente interrottore di sicurezza nelle'impianto domestico.
PERICOLO!
PERICOLO DI ESPLOSIONE E DI INCENDIO!
La formazione di gas cui provoca esplosioni.
Non utilizzato liquidi infiammabili per la pulizia dell'apparecchio o dei loro elementi.
Non utilizzato spray scongelanti, in quanto possono formare gas esplosivi.
ATTENZIONE!
Pericolo di danni!
Pericolo di danni all'apparecchio in caso di utilizzo inappropriato dello stesso.
Per velocizzare lo scongelamento, non utilizzato dispositiivi meccanici o mezzi artificiali, come ad es. radiatori elettrici, soffianti d'aria calda o asciugacapelli, diversi da quelli consigliati dal produttore.
Superfici delicate:
Non utilizzato detergenti corrosivi o abrasivi, in quanto potrebbero danneggiare l'interno dell'apparecchio, la porta o il rivestimento esterno.
- Olio e grassi non devono entrare in contatto con le parti di plastica e con la guarnizione della porta, poiché si tratta di superfici porose che possono rovinarsi lavorante.
3.5. Malfunzionamenti
PERICOLO!
Pericolo di scossa elettrica!
Pericolo di scossa elettrica per la presenza di parti sotto tensione.
Non provare in alcun caso ad aprire e/o riparare un compo- nente dell'apparecchio perconto proprio. Pericolo di scossa elettrica.
Nel caso di guasto ai cavi, quosti possono essere sostituiti solo da un lavoratorio autorizzato o dal servizio di assistenza tecnica ai clienti, al fine di evitare pericoli.
In caso di quasto rivolgersi al nostro servizio di assistenza o a un'alto lavoratorio specializzato.
3.6. Smaltimento
PERICOLO!
Pericolo di soffocamento! Pericolo di lesions!
Per evitare pericoli ai bambini, prima dello smaltimento procedere come segue:
Smontare la porta.
- Lasciare i cassetti nell'apparecchio, in modo che i bambini non possano arrampicarsi nell'apparecchio.
Tagliare il cavo di alimentazione.
4. Contenuto della confezione
PERICOLO!
Pericolo di soffocamento!
Pericolo di soffocamento in seguito all'inghiottimento o all'inalazione di componenti piccoli o pellicole dell'imballaggio.
- Tenere la pellicola dell'imballaggio fuori alla porta dei bambini.
Verificare l'integrità della confezione e comunicare l'eventuale incompletezza della fornitura entro 14 giorni dall'acquisto.
La confezione del prodotto acquistato comprende quando segue:
-
Frigo-congelatore, incl.
-
3 ripiani di vetro
3 cassetti per il vano congelatore - 2 ripiani di vetro per il vano congelatore
- 1 cassetto salvafreschezza per gli ortaggi
- 4 scomparti trasparenti nella porta
Coprifilo - Copricerniere
1 contentitore per cubetti di ghiaccio - 1 portauova
- Distanziatori da parete
5. Informazioni sull'apparecchio
- Il circuito di raffreddamento dell'apparecchio contiene il refrigerante R600a (pri-vo di fluorocarburi e clorofluorocarburi).
- La tenuta del circuito di raffreddamento è stata verificata in conformità alle norme di sicurezza applicabili agli apparentcchi elettrici.
- Classe di efficienza energetica A++
- Classe climatica N, ST
Il significato delle classi climatiche cui quodesser esunto alla tabella seguente.
| Classe climatica | Significato |
| SN | Apparecchi per clima subtemperato |
| N | Apparecchi per clima temperato |
| ST | Apparecchi per clima subtropicale |
| T | Apparecchi per clima tropicale |
5.1. Informazioni sul refrigerante R600a utilizzato
Nel presente apparecchio sono stati utilizzati i refrigeranti e i materiali isolanti R600a e ciclopentano, completenesse privi di chlorofluorocarburi. Questo contribuisce alla protezione dello strato di ozono e alla riduzione del cosiddetto effetto serra.
Tali apparecchi sono riconoscibili dall'indicazione "Refrigerante R600a" sulla targhetto.
Assicurarsi che il circuito di raffreddamento non sia danneggiato, in quanto l'R600a può contribuire in piccola misura all'effetto serra se viene rilasciato.
Cio vale sia durante il trasporto, sia durante l'intera vita dell'apparecchio. Assicurarsi di smaltire l'apparecchio in modo corretto e appropriato conformmente a quanto previsto dalle norme locali.

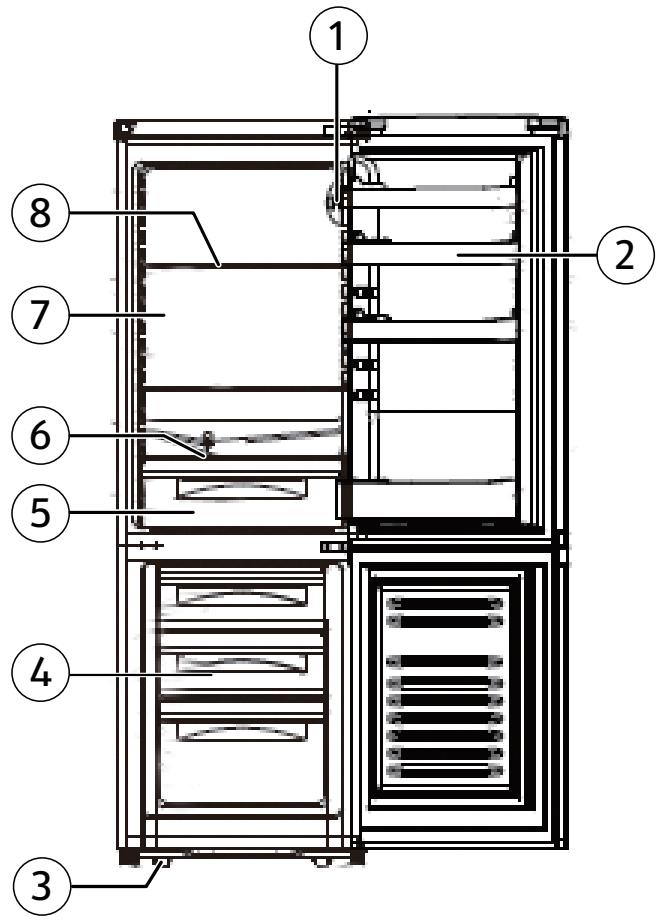

6. Caratteristiche dell'apparecchio
1) Illuminazione interna/regolatore termostato
2) Scomparti e scomparto bottiglie nella porta
3) Piedini regolabili in altezza
4) Vano congelatore con cassetti
5) Cassetto per gli ortaggi
6) Ripiani di vetro/copertura per lo scomparto ortaggi
7) Vano refrigeratore
8) Ripiani di vetro
7. Operazioni preliminari all'utilizzo

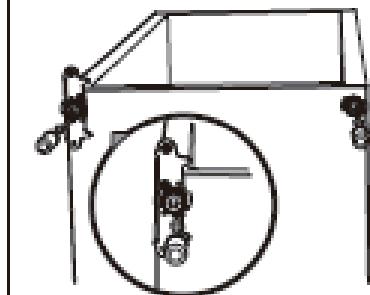

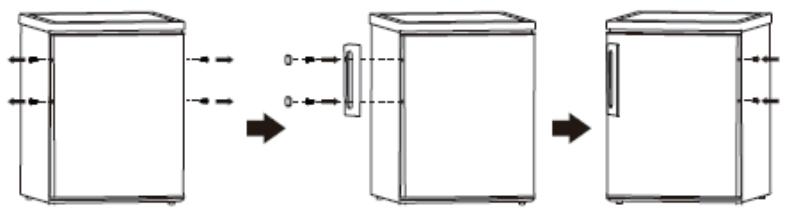

7.1. Cambiare la battuta della porta
Per cancellare la battuta della porta occorsono:
- cacciavite a croce
- cacciavite a taglio
- chiave per dadi da 8
- chiave per dadi da 10
La spina delve essere scollegata.
Inoltre, sono necessari il copricerniere per la porta con battuta a sinistra e il coprifilo per l'apertura che si create sul dato destro dopo il cambiamento della battuta.
Rimuovere con cautela le due protezioni delle viti utilizzando un cacciavite a taglio.
Rimuovere le due viti alla copertura dell'apparecchio utilizzato un cacciavi- te a croce.
Sollevare leggermente la copertura dell'apparecchio nella parte posteriore e spingerla un poco in avanti. Con entrambe le mani staccare leggermente le parti laterali della copertura dell'apparecchio, quando rimuoverve la copertura. Mettere da parte la copertura dell'apparecchio.
Svitare le due viti di sostegno della piastra forata della cerniera, quando rimuovere la cerniera della porta superiore. Sollevare la porta superiore alla cerniera centrale.
Rimuovere la cerniera centrale svitando le viti di sostegno.
Sollevare la porta inferiore dall'ancoraggio inferiore.
Svitare i tappi ciechi sul lato sinistro con un cacciavite a taglio.
| • Inserire i tappi ciechi della cerniera centrale sul lato destro dell'apparecchio. | |
| • Inclinare il frigorifero all'indietro (massi-mo di 45°) in modo da poterambiare la battuta inferiore della porta. • Estrarre il piedino d'appoggio alla cerniera. • Allentare le due viti di sostegno della cerniera inferiore e rimuoverla. Utilizza-re una chiave da 10 e da 8 o un cacciavi-te a croce. • Rimuovereanche il piedino d'appoggio sul lato opposto. Allentare la vite dall'in- volucro laterale e insertirla sul lato opposto. | |
| • Spostare sul lato opposto della piastra forata il perno della cerniera che fissa la porta dal basso. Per allentare e serrare i dadi utilizzare una chiave da 10, una da 8 e un cacciavite a taglio. | |
| Unscrew ! | Screw ! |
- Ruotare la piastra forata in modo che il listello esterno si trovi sul lato esterno dell'apparecchio e il perno della cerniera sa rivolto in avanti. Avvitare la piastra forata per serrarla.
In seguito, appoggiare la porta sulla cerniera inferiore assicurandosi che il perno della cerniera si trovi nell'apposita boccola della porta.
Montare i piedini d'appoggio.
Allineare la porta orizzontalmente. Serrare la cerniera superiore con le tre viti di sostegnno. - Spostare sul lato opposto la cerniera centrale e serrarla.
Posizione la porta inferiore sulla cerniera inferiore in modo tale che l'incavo della porta si trovi sopra il perno.
Inserire il perno della cerniera centrale nella porta.
Non serrare a fondo le viti in modo tale che sua possibile allineare la porta. Serrare a fondo le viti solo quando la porta si chiuderà uniformamente.
Posizionare la porta superiore sulla cerniera centrale.
Fissare la cerniera superiore con le viti di sostegno.
Non serrare a fondo le viti in modo tale che sia possibile allineare la porta. Serrare a fondo le viti solo quando la porta si chiuderà uniformamente.
Posizione la copertura sull'apparecchio e fissarla con le due viti.
Ripositionare la copertura delle cerniere sulla porta superiore in modo tale che si insertisce in posizione con un clic.
Svitare i tappi ciechi e fissare la maniglia della porta sul lato destro.
AVVISO!
La guarnizione della porta si adatta alla nuova battuta dopo alcune ore.
7.2. Montare i distanziatori
Ruotare il frigorifero in modo da potere accedere alla parte posteriore.
Ruotare i distanziatori forniti in dotazione negli appositi meccanismi che si trovano in basso sul retro dell'apparecchio.
7.3. Posizionare l'apparecchi
Rimuovere il materiale dell'imballaggio e tutte le pellicole protettive.
Prima di procedere all'accensione dell'apparecchio, pulire tutti i componenti (vedere il cap. 12. "Pulizia" a pagina 25).
Dopo la pulizia, e prima dell'accensione, asciugare accuratamente l'apparecchio.
- Posizione l'apparecchio in un luogo idoneo (vedereanche il cap. 3.3.2."Luogodi posizionamento" a pagina 9).
Ruotare i due piedini d'appoggio anteriori versus l'interno o l'esterno in modo da compensare eventuali irregularità del pavimento.
Allineare il frigorifero utilizzato una livella a bolla.
7.4. Estrarre e reinserire i cassetti del vano congelatore, i cassetti del vano refrigeratore e i ripiani di vetro
Per estrarre il cassetto per gli ortaggi (5) o un ripiano di vetro (6/8) après completamente la porta.
Afferrare il cassetto per gli ortaggi con entrambe le mani ed estrarlo dal vano refrigeratore tenendolo leggermente inclinato.
Sollevare un ripiano di vetro ed estrarlo dal vano refrigeratore tenendolo leggermente inclinato.
Per montare il cassetto per gli ortaggi/ripiano di vetro procedere come segue:
insertire nell'apparecchio il cassetto per gli ortaggi/del vano congelatore tenendolo leggermente inclinato.
Inserire il ripiano di vetro nelle apposite guide tenendolo leggermente inclinato.
7.5. Estrarre e reinserire gli scomparti nella porta
Per estrarre uno scomparto alla porta, sollevarlo e toglierlo alla relativa guida.
Per montare uno scomparto nella porta, infilario nella guida dall'alto verso il basso finché non risulta saldamente in posizione.
8. Utilizzato il frigorifero
Collegare l'apparecchio a una presa di corrente ben accessibile. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'apparecchio.
Ruotare il regolatore del termostato in una posizione 1-7. L'apparecchio si accende.
AVVISO!
Eventuali rumori simili a scricchiolii, ronzii o gorgogli sono dovuti alla dilatazione e al restringimento degli elementi costruttivi in seguito alle variazioni di temperatura e al funzionamento del compressore e non rappresentano difetti.
AVVISO!
Pericolo di danni!
Pericolo di danni all'apparecchio in caso di operazioni improprie compiute sulle superfici delicate dello stesso.
Le parti di plastica e la guarnizione della porta non devono entrare in contatto con oli e grassi poiché la loro superficie potrebbe divertare porosa e screwolata.
8.1. Spegnimento dell'apparecchio
Per scollegare l'apparecchio alla corrente elettrica portare il regolatore del termostato sulla posizione 0 ed estrarre la spina alla presa di corrente.
Attendere ca. dieci minuti prima di riaccendere l'apparecchio.
8.2. Regolazione della temperatura
Impostando il regolatore del termostato in una delle posizioni predefinite, la temperatura nel vano refrigeratore viene regolata automaticamente.
Sono possibili 8 impostazioni del regolatore del termostato:
0 L'apparecchio è spento
1 Temperatura massima (piu calda) nel vano refrigeratore
2-6 Regolazioni intermediie
7 Temperatura minima (piu fredda) nel vano refrigeratore
AVVISO!
Prima di inserire alimenti nei vani refrigeratore e congelatore attendere che l'apparecchio si sua raffreddato.
- Prima di insertire nel frigorifero alimenti freschi, portare il regolatore del termostato sulla posizione 7. Dop o 3 ore portarlo in posizione intermedia fino a che sul ripiano inferiore non si raggiungerà una temperatura di circa 6^ (controllare la temperatura con il termometro del frigorifero).
AVVISO!
Il livello di raffreddamento massimo sul termostato dovrebbe essere impostato solo per breve tempo quando la temperatura esterna è elevata o quando il frigorifero viene riempito con alimenti che devono essere raffreddati velocemente. Al raggiungimento della temperatura interna desiderata il termostato dovrebbe essere regolato nuovamente su temperature più elevate per evitare che la temperatura interna scenda sottozero danneggiando gli alimenti.
9. Ottimizzare il consumo energetico
Per ottener la migliorie potenza refrigerante possibile con un basso consumo energetico prestare attenzione a quanto segue:
Non posizionare l'apparecchio in prossimità di una sorgente di calore (termosifo-ne, fornello ecc.).
L'apparecchio dovrebbe essere posizionato all'interno di un locale non troppo caldo, asciutto, privo di polvere e ben aerato.
Garantire il libero passaggio dell'aria intorno al congelatore.
Introdurre e prelevare gli alimenti aprender la porta solo per breve tempo. In questo modo si formerà meno ghiaccio sulle pareti interne del congelatore.
Impostare il regolatore di temperatura in base al livello di riempimento dell'apparecchio.
10. Conservazione degli alimenti nel vano refrigeratore
Gli alimenti scongelati non possono essere ricongelati, nemmeno se si sono scongelati solo parzialmente.
Gli alimenti congelati estratti dal vano congelatore (ghiaccio, cubetti di ghiaccio ecc.) non devono essere messi direttamente in bocca, in quanto leasse temperature possono causare gravi usioni.
Conservare gli alimenti su piatti o in contentitori idonei.
Distribuire gli alimenti in modo uniforme nell'apparecchio. Gli alimenti non devono toccare la parete posteriori del vano refrigeratore per evitare la formazione di brina o umidità.
Non insere nel vano refrigeratore stoviglia contenti cibi molto caldi poiché le stoviglia potrebbero scoppiare.
Gli alimenti che assorbono gli odori esterni, come il burro, il latte e la ricotta, e quelli che emanano un odore intenso, come il pesce, i cibi affumicati e il formaggio, devono essere impacchettati bene o conservati in recipienti sigillati.
Gli alimenti devono essere conservati nelle zone refrigeranti adeguate in base alla loro tipologia e sensibilità.
La conservazione di ortaggi a elevato tenore di acqua provoca la formazione di condensa sulla relativi contentitori. Ciò non pregiudica il corretto funzionamento del vano refrigeratore.
Prima di insertire gli ortaggi nel vano refrigeratore è necessario asciugarli accuratamente. L'elevato tenore di acqua riduce il tempo di conservazione degli ortaggi (per es. ortaggi a foglia, cetrioli).
Assicurarsi che gli alimenti conservati nel frigorifero non entrino in fatto con le pareti interne. Evitare pertanto di sovraccaricare gli scomparti del frigorifero.
11. Congelare alimenti
Quasi tutti gli alimenti sono idonei a essere congelati, tranne gli ortaggi che vengono consumati crudi, come l'insalata verde, o alcuni tipi di frutta come banane, pere e melagrane.
Solo gli alimenti di alta qualità sono idonei al congelamento. Per non dover ri-congelare gli alimenti scongelati, congelarli in porzioni monouso.
Impacchettare gli alimenti utilizzando materiali privi di odori, impermeabili all'aria e all'umidità, resistenti ai grassi e alle soluzioni alcaline.
Le pellicole di polietilene e di alluminio sono i materiali più idonei.
La confezione deve essere sigillata eaderire bene all'alimento.
Nonutilizzare contentitori di vetro,in quanto il vetro potrebbe esplodere.
2 o 3 ore prima di inserire nel congelatore alimenti freschi da congelare, impostare l'apparecchio sulla temperature più bassa. Dop o avee insertito gli alimenti freschi da congelare, selezionare la funzione ottimale con il regolatore di temperatura.
Le bevande in bottiglie e lattine, in particulare quelle che contengono anidride carbonica, non devono essere conservate nel vano congelatore in quanto le bottiglie e le lattine potrebbero esplodere.
Nel vano congelatore è possibile congelare frutta e cubetti di ghiaccio.
11.1. Utilizzato il contentatore per i cubetti di ghiaccio
Prima di utilizzare il contentatore per i cubetti di ghiaccio per la prima volta pulirlo accuratamente.
Riempire il contentitore con acqua potabile.
Appoggiare il contentatore per i cubetti di ghiaccio su un ripiano del vano conge-latore.
Quando i cubetti sono ghiacciati, estrarre il contentatore dal vano congelatore e formare i cubetti premendo la parte posteriori del contentitore.
12. Pulizia
PERICOLO!
Pericolo di scossa elettrica!
Pericolo di scossa elettrica per la presenza di parti sotto tensione.
- Prima di procedere alla pulizia regolare tassativamente la temperatura del vano refrigeratore su 0 ed estrarre la spina dalla presa elettrica (senza tirare il cavo, ma afferrando la spina). Nel caso in cui la spina non fosse accessibile, disattivare il corrispondente interrettatore di sicurezza dell'impianto domestico.
AVVERTENZA!
Pericolo di lesions!
Possibili ustioni da freddo.
Non toccare le pareti interne del vano congelatore o gli alimenti congelati. Afferrare gli alimenti congelati utilizzato per es. un panno asciutto.
AVVISO!
Pericolo di danni!
Pericolo di danni all'apparecchio in caso di operazioni improprie compiute sulle superfici delicate dello stesso.
Superfici delicate: le parti di plastica e la guarnizione della porta non devono entrare in contatto con oli e grassi poiché la loro superficie potrebbe divertare porosa e sprepolata.
Non utilizzato in alcun caso detergenti corrosivi, abrasivi o granulosi, a base di acido acetico, soda o solventi, in quanto potrebbero danneggiare le superfici.
Per velocizzare lo scongelamento non utilizzato altri dispositivi meccanici o mezzi artificiali quali corpi riscaldanti elettrici, soffianti d'aria calda o asciugacapelli oppure oggetti appuntiti o duri. L'isolamento termico e il vano interno sono sensibili ai graffi e al calore e possono fondersi.
Non utilizzato dispositivi elettronici all'interno del frigorifero. In caso contrario sia il frigorifero sia il dispositivo elettronico potrebbero subire danni irreparabili.
Svuotare il vano refrigeratore.
Portare il regolatore del termostato in posizione 0. L'apparecchio si spegne.
Estrarre la spina dalla presa.
- Dop ca. mezz'ora l'eventuale brina presente sulla parete posteriori liscia potra essere rimossa senza difficoltàutilizzando una spatola di plastica o di legno.
▶ Pulire la canalina di scarico dell'acqua di condensa utilizzando per es. un bastoncino cotonato o un apposto utensile per la pulizia.
Lavare il vano refrigeratore con un detergente delicato (per es. detersivo per stoviglie) e lasciarlo asciugare.
AVVISO!
Per evitare la formazione di muffe è opportuno utilizzato aceto (aceto per la pulizia, aceto alimentare o essenza di aceto) nell'acqua utilizzata per la pulizia. I detergenti a base di sabbia, soda e acidi non sono idonei.
Lavare accuramente tutti gli elementi (cassetto per gli ortaggi, ripiani) e lasciarli asciugare.
▶ Pulire le superfici dell'apparecchio, esclusa la guarnizione della porta, con un detergente delicato.
▶ Pulire la guarnizione della porta strofinandola con sola acqua e lasciarla asciuga-are.
Infilare nuovamente la spina nella presa e accendere l'apparecchio.
Gli alimenti possono essere reintrodotti nell'apparecchio quando questo avrà raggiunto la temperatura desiderata.
13. Sostituire la lampadina per l'illuminazione interna
AVVERTENZA! Pericolo di scossa elettrica!
Pericolo di scossa elettrica per la presenza di componenti tanto tensione.
Prima di sostituire la lampadina scollegare il frigoriferro alla rete elettrica, extraendo la spina alla presa.
Il tipo di lampadina è indicato sulla targhetta identificativa. Utilizzato soltanto lampadine con una potenza di tensione nominale 220 - 240 V, potenza max. 10 W, filettatura E14.
Posizione il regolatore del termostato sulla posizione 0. L'apparecchio si spegne.
Scollegare la spina.
Svitare la vite sulla copertura della lampadina utilizzando un cacciavite a croce e rimuovere la copertura.
Sostituire la lampadina difettosa (vedere i dati tecnici).
Montare la copertura della lampadina e fissarla con la vite.
14. Risoluzione dei problemi
Durante l'utilizzo è possibile che si verificchino delle anomalie. Controllare se sia possibile risolverve il problema autonomamente con l'ausilio della seguente tabella. Non sono consentite及其他 riparazioni, in quanto comporterebbbero il decadimento della garanzia. In caso di guasto rivolgersi al nostro servizio di assistenza o a un'alto centro di riparazione specializzato.
| Anomalia | Causa | Soluzione |
| L'apparecchio non funziona. | Interruzione nel cir-cuito elettrico. | Controllare che la spina sia inserita. Collegare un altro apparecchio elettrico (ad es. una lampada da tavo- lo) per verificare che la presa sia sot- to tensione. Controllare l'interruttore di sicurezza. Controllare che il cavo di alimenta- zione non sia danneggiato. |
| Il compressore si ac-cende molto di rado. | Controllare che la temperature am- biente non sia inferiore a 16 °C. | |
| La tempera-tura interna non è abba-stanza bassa. | La porta non si chiu-de ermeticamente oppure viene aperta troppo spesso. | Disporre gli alimenti in modo che non ostacolino la chiusura della por- ta. Controllare la guarnizione della por- ta. Aprirle la porta solo per breve tempo. |
| La temperature am-biente è superiore a +38 °C. | L'apparecchio è progettato per fun- zionare a una temperature ambiente compresa tra 16 °C e 38 °C. | |
| Il passaggio dell'aria dietro l'apparecchio è ostacolato. | Allontanare l'apparecchio alla pa-rete. Montare i distanziatori dell'apparec- chio. | |
| La tempera-tura interna non è abba-stanza bassa. | L'apparecchio si tro- va in un punto diret- tamente esposto ai raggi del sole o ac- canto a una sorgente di calorie. | Posizionare l'apparecchio in un al- tro luogo. |
| È presente qualco-sa di caldo nel frigo- riferero. | Non inseire alimenti caldi nel frigo- riferero. | |
| L'apparecchio è troppo rumoroso. | L'apparecchio non è allineato corretta-mente. | ►Allineare l'apparecchio. |
| L'apparecchio è a fatto con mobili o altri oggetti. | ►Posizionare l'apparecchio in modo che non sia a fatto con altri oggetti. |
15. Mettere fuori servizio l'apparecchio
Qualora si preveda di non utilizzato l'apparecchio per lungo tempo, procedere come segue:
Specnere l'apparecchio ed estrarre la spina alla presa elettrica.
Svuotare l'apparecchio.
Lavare i vani refrigeratore e congelatore e lasciarli asciugare.
Lavare accuramente tutti gli elementi.
Lasciare aperta la porta per evitare la formazione di muffe e odori sgradevoli.
16. Smaltimento
Dispositivo
Gli apparecchi usati non devono essere smaltiti insieme ai rifiuti domestici.
Come previsto dalla direttiva 2012/19/UE, al termine del ciclo di vita dell'apparecchio occorre smaltirlo correttamente.
In questo modo, i materiali contenuti nell'apparecchio verranno riciclati e si ridurra l'impatto ambientale.
Consegnare l'apparecchio usato a un punto di raccolta per rottami di apparecchi elettrici o a un centro di riciclaggio.
Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.
Prima di smaltire l'apparecchio, tagliare il cavo.
Imballaggio
L'imballaggio protege l'apparecchio da eventuali danni durante il transporte. Gli imballaggi sono costituiti da materiali grezzi e quindi sono ri-utilizzabili oppure possono essere riciclati.
17. Dati tecnici
| Marca: | MEDION |
| Modello: | MD 37120 |
| Categoria: | 7 |
| Classe di efficienza energetica: | A++ |
| Consumo di energia: | 0,43kWh / 24 h, 157 kWh / J* |
| Capacità lorda (complessiva): | 159 litri |
| Capacità netta complessiva: | 151 litri |
| Capacità netta vano refrigeratore: | 98 litri |
| Capacità netta vano congelatore: | 53 litri |
| Tempo di conservazione in caso di guasto: | 13 ore |
| Vano congelatore: | 4 stelle |
| Capacità di congelamento: | 2,5 kg / 24 ore |
| Classe climatica: | N, ST (per temperature da 16 °C a 38 °C) |
| Emissione di suoni nell'aria: | 42 dB |
| Tensione nominale: | 220 – 240 V ~ |
| Frequenza nominale: | 50 Hz |
| Corrente nominale: | 0,5 A |
| Refrigerante: | R600a |
| Quantità di refrigerante: | 67 g |
| Gas isolante: | ciclopentano |
| Peso netto: | 45 kg |
| Classe di protezione: | I |
| Dimensioni (A x La x P): | ca. 52 x 55 x 147 cm |
| Lampada a incandescenza: | Tensione nominale 220 - 240 V, potenza max. 10 W, filettatura E14 |
Con riserva di modifiche tecniche!
- Consumo di energia in kWh/anno calculato sulla base dei risultati delle prove standard sulle 24 ore. Il consumo effettivo dipende dall'utilizzo e dall'ubicazione dell'apparecchio.
18. Informazioni sulla conformità
MEDION AG dichiarare che il prodotto MD 37120 è conforme ai seguenti requisiti europei:
- Direttiva CEM 2014/30/UE
- Direttiva Bassa tensione 2014/35/UE
Regolamento (CE) n. 1935/2004.
19. Note legally
Copyright © 2020
Ultimo aggiornamento: 15.06.2020
Tutti diritti riservati.
Le presenti istruzioni per l'uso sono protette da copyright.
É vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l'autorizzazione scritta da parte del produttore.
II copyright appartiene all'azienda:
MEDION AG
Am Zehnhof 77
45307 Essen
Germania
Una copia del manuale può essere ordinata alla hotline del servizio di assistenza o scarcata dal portale di assistenza https://www.medion.com/it/.
É inoltre possibile effettuare una scansione del codice QR riportato sopra e scaricare il manuale dal portale dell'assistenza utilizzando un dispositivo portatile.
