BEDIENUNGSANLEITUNG MD 37120 MEDION

Kuhl-Gefrierkombination

1. Zu dieser Bedienungsanleitung 4
   1.1. Zeichenerklarung 4
2. Bestimmungsgemäßer Gebrauch 5
3. Sicherheitshinweise 6

3.1. Allgemeine Sicherheitshinweise 7
3.2. Transport 8
3.3. Aufstellung und elektrischer Anschluss 9
3.4. Reinigung und Wartung 12
3.5. Störungen 13
3.6. Entsorgung 13

1. Lieferumfang 14
2. Informationen zum Gerät 15

5.1. Information zum verwendeten Kältemittel R600a 15
6. Geräteübersicht 16
7. Vorbereitung fur den Betrieb 17

7.1. Turanschlag wechseln 17
7.2. Anbringen des Abstandshalters 20
7.3. Gerät aufstellen 20
7.4. Herausnehmen und Wiedereinsetzen von Gefrier- oder Kühlschubladen/Glaseinlegeböden 21
7.5. Türflicher herausnehmen und wiedereinsetzen 21

1. Kuhlschrank bedienen 21

8.1. Gerätausschalten 22
8.2. Temperaturregelung 22

1. Energieverbrauch optimieren 23

2. Aufbewahren der Lebensmittel im Kuhlraum 23

3. Lebensmittel einfrierten 24

11.1. Eiswurfelbehälter verwenden 24
Reinigung 24

1. Lampe der Innenbeleuchtung austauschen 26
2. Fehlerbehebung 27
3. Außerbetriebnahme 28
4. Entsorgung 28
5. Technische Daten 29
6. Konformitätsinformation 30
7. Impressum 30

1. Zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Höhe ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu konnen.

1.1. Zeichenerklarung

GEFAHR!

Warning vor unmittelbarer Lebensgefahr!

WARNING!

Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNING!

Warning vor Gefahr durch elektrischen Schlag!

WARNING!

Warning vor Gefahr durch feuergefährliche und/oder weniger entzündlichen Stoffe!

VORSICHT!

Warning vor möglichen mittleren und oder leichten Verletzungen!

ACHTUNG!

Hinweise beachten, um Sachschäden zu vermeiden!

HINWEIS!

Weiterfuhrende Informationen für den Gebrauch des Gerätes!

HINWEIS!

Hinweise in der Bedienungsanleitung beachten!

Aufzahlungspunkt / Information über Ereignisse während der Bedie-nung Auszuführende Handlungsanweisung Konformitätserklarung (siehe Kapitel,Konformitätsinformation"): Mit thisem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Schutzklasse I

Elektrogeräte der Schutzklasse I sind Elektrogeräte die durchgehend mindestens Basisolierung haben und entweder einen Gerätestecker mit Schutzkontakt oder eine feste Anschlussleitung mit Schutzleiter haben. Elektrogeräte der Schutzklasse I konnen Teile mit doppelter oder verstärkter Isolierung haben oder Teile, die mit Sicherheitskleinspannung betrieben werden.

Gerät umweltgerecht entsorgen (siehe „13. Entsorgung" auf Seite 25)

2. Bestimmungsgemäßer Gebrauch

Dieses Gerät dient zum Gefrieren von Lebensmitteln.

Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispiele-weise:

• in Kuchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
• in landwirtschaftlichen Anwesen;
• von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
• in Frühstücksensionen.

Bei Einsatz in gewerblichen Bereichen sind die Dort gültigen Bestimmungen einzuhalten.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefäerten Zusatzgeräte.
Verwenden Sie nur von uns gelieferte oder genehmigte Entsatz- und Zubehörerteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jege andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf these Gerät nicht verwendet werden.
Verwenden Sie das Gerät nicht im Freien.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

• Hohe Luftfeuchtigkeit oder Nisse,
  extrem hohe oder tiefe Temperaturen,
• direkte Sonneneinstrahlung,
  -offenes Feuer.

3. Sicherheitshinweise

WARNING!

Verletzungsgefahr!

Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ätere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ätere Kinder).

Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 8 Jahre und äter und werden beaufsichtigt.
Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.
Halten Sie Kinder vom Geräteinneren fern. Wenn die Tür zufällt, besteht Erstickungsgefahr!
- Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrol-stücke usw.) nicht in der Reichweite von Kindern lagern.

3.1. Allgemeine Sicherheitseinweise

WARNING!

Verletzungsgefahr!

Das Kühlsystem des Gerätes enthalt das Kältemittel R600a. Bei einem Auslaufen des Kältemittels besteht die Gefahr von Verletzungen.

Lagern und transportieren Sie das Gerät nicht auf der Seite oder der Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
Beschädigungen des Kältemittelkreislaufs müssen verhindert werden.
Sollte das Kühlsystem Dennoch beschädigt worden sein, belüften Sie den Raum. Vermeiden Sie offene Flammen und Zündquellen. Lassen Sie das Gerät vor einer weiteren Verwendung von einer Fachkraft reparieren.

Haut- oder Augenkontakt mit Kältemittel kann zu Verletzungen führen. Spülen Sie ggf.(sofort die Augen mit klarem Wasser und suchen Sie einen Arzt auf.
Es besteht Entzündungsgefahr! Keine elektrischen Geräte innerhalb des im Inneren des Gefrierraums betreiben, die nicht vom Hersteller freiogegeben sind. Zum Beschleunigen des Abtauens keine anderen Mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlen den benutzen. Offene Flammen fernhalten.
Manipulierungen am Kältemittelkreislaufs sind unzulässig und der Garantieanspruch erlischt.

3.2. Transport

VORSICHT! Verletzungsgefahr!

Hohes Gewicht des Geräts. Es besteht die Gefahr von Verletzungen durch Überheiten.

Transportieren Sie das Gerät mindestens mit einer weiteren Personen.

ACHTUNG! Beschädigungsgefahr!

Gefahr von Geräteschaden durch unsachgemäßen Transport.

Das Gerät möglichst immer senkrecht transportieren. Bei einer Neigung von mehr als 40^ beim Transport, erst nach 2 Stunden ans Netz anschließen und einschalten, damit sich der Kältemittelkreislauf nach dem Transport berühigen kann.
- Stellen Sie das Gerät nicht auf die Seite oder die Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
Das Gerät keinem Regen oder Spritzwasser aussetzen.
Nach dem Aufstellen des Gerätes auf dem Bestimmungssort erst nach 2 Stunden an Netz ananschließlich, damit sich der Kältemittelkreislauf nach dem Transport berhigen kann.

3.3. Aufstellung und elektrischer Anschluss

3.3.1. Standort

ACHTUNG! Beschädigungsgefahr!

Gefahr von Geräteschaden durch unsachgemäße Behandlung.

Das Gefriergerät in einem trockenen und beluftbaren Raum aufstellen. Der Raum sollte ein Mindestvolumen von ca. 6m^3 (= etwa 4m^2 Fläche) aufweisen, um bei einer Beschädigung des Kühlsystems eine ausreichende Luftmenge zu gewährleisten.
- Nicht direkter Sonnenbestrahlung aussetzen.
Das Gerät Funktioniert fehlerfrei in der Umgebungstemperatur von +10^ bis +38^ .

WARNING! Brandgefahr!

Eine unzureichende Luftzirkulation kann zu Wärnestau führen.

Fur eine ausreichende Beluftung muss ein Abstand von mindestens 30~cm zur Decke und 20~cm zu den Wänden eingehalten werden.

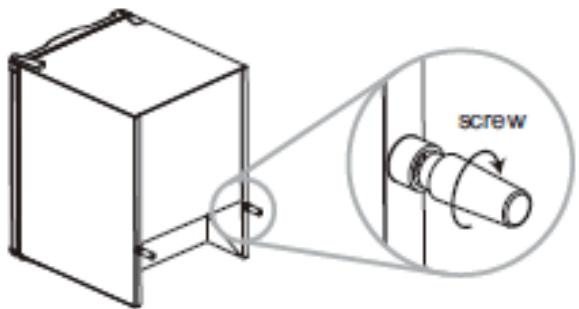

Montieren Sie die mitgelieferten Abstandshalter an der Rück-nde, um eine ausreichende Belüfung zu gewährleisten.

• Nicht in der Höhe von Wärmequellen wie Herde, Heizkörper, Fußbodenheziehung usw. aufstellen. Wenn das Aufstellen in der Höhe einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

• zu Elektro- oder Gasherden u.ä.: ca. 3 cm,

• zu Öl- oder Kohleanstellherden: ca. 30 cm.
• Beim Aufstellen geben einem anderem Kuhlgerät ist ein seitlicher Mindestabstand von 10 cm erforderlich.

Das Gerät waagerecht ausrichten, Unebenheiten des Bodens durch entsprechendes Einschrauben der Schraubfüße ausgleichen.
Um die Tur ordnungsgemäß zu öffnen, muss ein Radius von ca. 60 cm vor dem Gerät freigehalten werden.

3.3.2. Netzanschluss

Schließen Sie das Gerät nur an eine ordnungsgemäß installierte und gut erreichbare Schutzkontakt-Steckdose an, die sich in der Höhe des Aufstellortes befindet. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen. Für den Fall, dass Sie das Gerät schnell vom Netz halten,Müssen,muss die Steckdose frei zugänglich sein.
- Achten Sie darauf, dass das Netzkabel nicht zu einer Stolper-falle wird. Das Netzkabelarf nicht geklemmt und gequetscht werden.

3.3.3. Vorder Anschlieben

Das Gerät auspacken und das Klebeband entfernen.
Eventuell verbliebene Kleberreste mit einem milden Reinigungsmittel entfernen.
Die aus geschäumtem Polystyrol hergestellten Polsterteile der Verpackung gesondert entsorgen.
Das Geräteinnere und die Ausstattungselemente mit lauwarmem Wasser mit mildem Reinigungsmittel abspüssen und trocknen halten.
Nach dem Aufstellen überprüfen, dass das Gerät nicht auf dem Anschlusskabel liegt.
Betreiben Sie das Gerät nicht, wenn es sightbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.

3.3.4. Umgang mit dem Gerät

WARNING! Explosionsgefahr!

Entflammbare Gasen und Flüssigkeiten können bei Lagerung im Gefrierfach Explosionen verursichen.

Lagern Sie keine explosiven Stoffe oder Spruhdosen mit brennbaren Treibmitteln im Gerät.
Keine kohlensäurehaltigen Getränke einfrierten. Sich ausdehnendes Wasser kann den Behälter sprengen.
Frieren Sie hochprozentigen Alkohol nur fest verschlossen und stehend ein.
Lagern Sie keine Glas- oder Metallgefasse mit Flüssigkeit im Gefrierbereich.
- Verwenden Sie auf keinen Fall Abtausprays. Es können sich explosive Gase bilden.

WARNING! Verletzungsgefahr/Gesundheitsgesährung!

Ein unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mundnehmen. Verbrennungen durch Tieftemperaturen sind möglich.
  Verwenden Sie Sockel, Schubfächer, Turen etc. nicht als Trittbrett oder zum Abstützen.

Bei einem Stromausfall oder abgeschalteten Gerät konnen ein gelagerte Lebensmittel an- oder auftauen. Es besteht die Gefahr einer Lebensmittelvergifting.

Überprüfen Sie nach einem eventuellen Stromausfall die ein-gelagerten Lebensmittel durch Inaugenscheinnahme oder mittels Geruchsprüfung, ob sie noch genießbar sind.

Entsorgen Sie nach einem eventuellen Stromausfall eingefrore Nebensmittel, die erkennbar angetaut sind.
Frieren Sie aufgetaute oder angetaute Lebensmittel nicht wieder ein.
Entnahmen Sie selbst bei einem nur vorübergehenden Abschalten das Gefriergut aus dem Gerät, und lagern Sie es ausreichend kühl.

3.4. Reinigung und Wartung

GEFAHR!

Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags durch stromführungte Teile.

Vor Beginn von Reinigungs- oder Wartungsarbeiten unbedingt den Netzstecker aus der Schutzkontaktsteckdoseziehen (nicht am Netzkabel, sondern am Netzsteckerziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.

GEFAHR!

EXPLOSIONS- und FEUERGEFAHR!

Durch Gasbildung kann es zu Explosionen kommt.

Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteile verwenden.
- Verwenden Sie keine Abtausprays. Sie können explosive Gase bilden.

ACHTUNG!

Beschädigungsgefahr!

Geräteschaden durch unsachgemäßen Umgang mit dem Gerät.

Zum Beschleunigen des Abtauens keine anderen Mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z. B. elektrische Heizkörper, Heiluftgeblase oder Haartrockner, als die vom Hersteller empfohlenen benutzen.

Empfindliche Oberflächen:

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel im Geräteinneren, der Gerätetur und dem Gehäuse des Geräts, da diese die Oberflächen beschädigen können.
Öl und Fett dürfen nicht mit Kunststoffeilen und der Türdichtung in Kontakt kommt, da die Oberfläche porös und sprende werden kann.

3.5. Störungen

GEFAHR! Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags durch stromführungste Teile.

Versuchen Sie auf keinen Fall, ein Geräteitel selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.
Beschädigte Anschlussleitungen)dürfen nur von einer autorisierten Fachwerkstatt oder vom technischen Kundendienst ausgewechselt werden, um Gefahren zu vermeiden.
Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

3.6. Entsorgung

GEFAHR! Erstickungsgefahr! Verletzungsgefahr!

Um Gefahren für Kinder zu vermeiden, gehen Sie vor der Entsorgung wie folgt vor:

Demontieren Sie die Tur.
Belassen Sie die Schubladen im Gerät, so dass niemand, z. B. Kinder, in das Gerät klettern können.
Schneiden Sie das Netzkabel ab.

4. Lieferumfang

GEFAHR!

Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.

Halten Sie die Verpackungsfolie von Kindern fern.

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns, bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

• Mit dem von Ihnen erworbenen Paket haben Sie erhalten:Kuhl-/Gefrierkombination, inkl.

3 Glaseinlegeboden
3 Gefrierfachschubladen
2 Glasböden für Gefrierfach
1 Frischhalteschublade fur Gemüse
- 4 transparente Türablagen
Türblende
Scharnierabdeckung
1 Eiswurfelbehälter
1 Eiablage
Wandabstandshalter

5. Informationen zum Gerät

Das Gerät verwendet im Kühlkeislauf das Kältemittel R600a (FCKW UND FKW frei).
- Der Kuhlkreislauf ist auf Dichtheit geprüft. Dies entspricht den einschlädigen Sicherheitsbestimmungen für Elektrogeräte.
- Energieeffizienzklasse A++
Klimaklasse N, ST

Die Bedeutung der Klimaklassen entnehmen Sie der folgenden Tabelle.

Klimaklasse	Bedeutung
SN	Geräte für subnormales Klima
N	Geräte für gemäßigtes Klima
ST	Geräte für subtropisches Klima
T	Geräte für tropisches Klima

5.1. Information zum verwendeten Kältemittel R600a

In thisem Gerät wurden R600a und Cyclopentan als 100% FCKW-frei Kuhl- und Isoliermittel verwendet. Dadurch wird die Ozonschicht geschützt und der sogenannte Treibhauseffekt reduziert.

Zu erkennen sind diese Geräte durch den Hinweis „Kältemittel R600a" auf dem Typenschild.

Achten Sie daraufuf, dass der Kuhlkreislauf nicht beschädigt wird, da dann R600a in geringem Maß zum Treibhauseffekt beitragen kann, wenn es freigesetzt wird.

Dies gilt sowohl für den Transport als auch über die gesamte Lebensdauer des Gerätes. Achten Sie auch bei diesen Geräten darauff, dass sie gemäß den örtlichen Regelungen fach- und sachgerecht entsorgt werden.

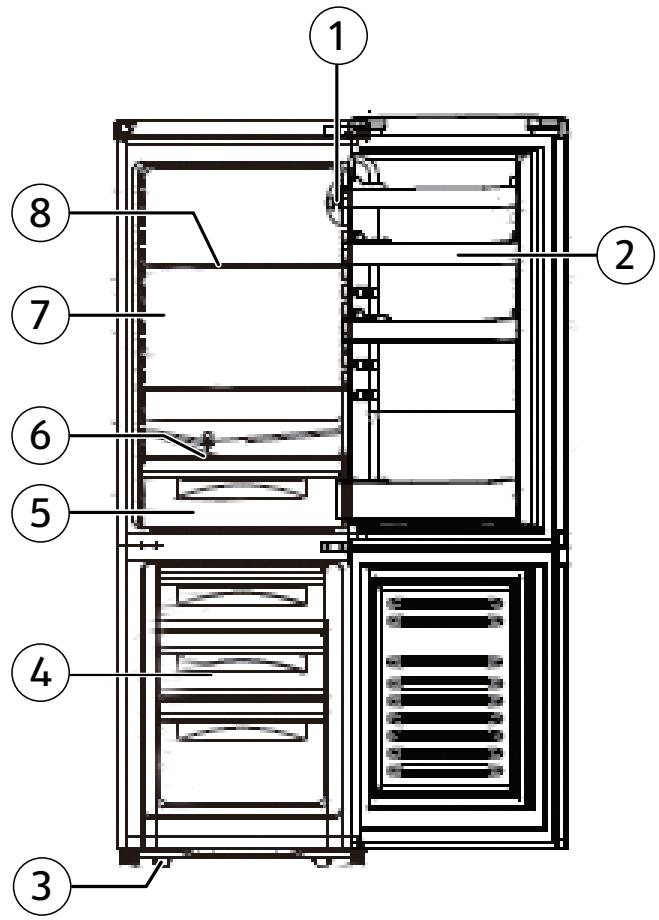

6. Geräteübersicht

1) Innenbeleuchtung/Thermostatregler
2) Türflicher und Flaschentürfach
3) Höhenverstellbare StellfüBe
4) Gefrierfach mit Schubladen
5) Gemüseschublade
6) Glaseinlegeböden/Abdeckung für das Gemüsefach
7) Kuhlraum
8) Glaseinlegeboden

7. Vorbereitung für den Betrieb

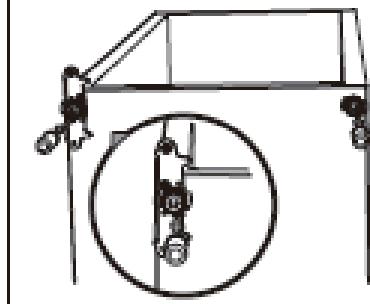

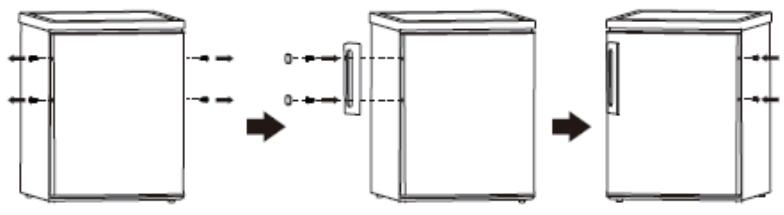

7.1. Turanschlag wechseln

Sie benötigen für den Wechsel des Turanschlags:

Kreuzschlitzschraubendreher
Schlitzschraubendreher
8er-Schraubenschlüssel
10er-Schraubenschlüssel

Der Netzstecker ist gezogen.

Sie benötigen außer dem Scharnierabdeckung für die Tur mit linkem Turanschlag sowie die Turblende für die verbleibende Türoeffnung auf der rechten Seite nach dem Turanschlagwechsel.

Entfernen Sie vorsichtig die beiden Schraubenabdeckungen mit einem Schlitzschraubendreher.

Entfernen Sie die beiden Schrauben an der Geräteabdeckung mit einem Kreuzschlitzschraubendreher.
Heben Sie die Geräteabdeckung hinten leicht an und schieben Sie sie etwas nach vorn. Ziehen Sie mit beiden Händen die Seiten der Geräteabdeckung leicht auseinander und und entfern Sie sie. Legen Sie die Geräteabdeckung zur Seite.
Drehen Sie die beiden Halterungsschrauben der Scharnierlochplatte Heraus und entfernen Sie das Scharnier der oberen Tur. Hebien Sie die obere Tur aus dem mittlerten Scharnier.

Entfernen Sie das mittlere Scharnier, in dem Sie die Halterungsschrauben losen.
Heben Sie die untere Tur aus der unteren Verankerung.
Drehen Sie die Blindstopfen auf der linken Seite mit einem Schlitzschrauben-dreher hersa.

• Setzen Sie die Blindstopfen des mittle- ren Scharniers auf die rechte Gerätesei- te ein.
• Kippen Sie den Kühlschrank nach hinten (maximal 45°), damit Sie den unteren Tür- anschlag umsetzen konnen. • Entfernen Sie den Stellfuß vom Scharnier. • Losen Sie die beiden Halterungsschrauben des unteren Scharniers und entfer- nen Sie es. Verwenden Sie einen 10er- und 8er-Schraubenschlüssel oder einen Kreuz- schlitz-Schraubendreher. • Entfernen Sie auch den Stellfuß auf der ge- genüberliegenden Seite. Losen Sie dont die Schraube aus dem Seitengehäuse und setzen Sie sie auf der gegenüberliegenden Seite ein.
• Versetzen Sie den Scharnierbolzen, der die Tür von unter fixiert, auf die gegen- überliegende Seite der Lochplatte. Verwenden Sie zum Lösen und Festziehen der Mutter einen 10er- und einen 8er-Schraubenschlüssel sowie einen Schlitzschrau- bendreher..

Drehen Sie die Lochplatte so, dass die äußere Leiste an der Geräteaußenseite liegt und der Scharnierbolzen nach vorne zeigt. Schrauben Sie die Lochplatte fest.
- Setzen Sie nun die Tur auf das unter Scharnier und achten Sie darauf, dass sich der Scharnierbolzen in der Scharnierbuchse der Tur befindet.
Montieren Sie die Stellfübe.
Richten Sie die Tur waagerecht aus. Nun schrauben Sie das obere Scharnier mit den drei Halterungsschrauben fest.
- Versetzen Sie das mittlere Scharnier auf die gegenüberliegende Seite und schrauben diese fest.

• Setzen Sie nun dieunte Tur auf dasunte Scharnier, in dem Sie die Aussparung unten an der Turi auf dem Bolzen platzieren.
  Setzen Sie den Bolzen des mittleren Scharniers in dieTür.
  Ziehen Sie die Schrauben noch nicht ganz fest, um die Turn noch ausrichten zu konnen. Erst wenn ein gleichmäßiges Schlieben der Turmöglich ist, siehen Sie die Schrauben fest an.
  Setzen Sie die obere Tur auf das mittlere Scharnier.
  Befestigen Sie das obere Scharnier mit den Halterungsschrauben ebenfalls.
  Ziehen Sie die Schrauben noch nicht ganz fest, um die Turn noch ausrichten zu konnen. Erst wenn ein gleichmäßiges Schlieben der Turmöglich ist, siehen Sie die Schrauben fest an.
• Setzen Sie die Geräteabdeckung auf das Gerät und befestigen Sie es mit den beiden Schrauben auf dem Gerät.
• Setzen Sie die Scharnierabdeckung wieder auf die obere Tür bis Sie hörbar einrastet.
  Wechseln Sie den Tügriff auf die rechte Seite, indem Sie die Blindstofpen herausdrehen und den Tügriff auf der rechten Seite befestigen.

HINWEIS!

Die Turdichtung passt sich nach einigen Stunden dem neuen Turanschlag an.

7.2. Anbringen des Abstandshalters

Drehen Sie den Kühlschrank so, dass Sie an die Rückseite des Gerätes kommt.
Drehen Sie die mitgelieferten Abstandshalter in die damit vorgesehenen Vorrichtungen im unteren Bereich der Geräterückseite ein.

7.3. Gerätaufstellen

Entfernen Sie das Verpackungsmaterial und sümmtliche Schutzfolien.
Reinigen Sie vor dem ersten Einsatz alle Teile des Gerätes (siehe Kap.12. Reinigung" auf Seite 25).
- Trocknen Sie das Gerät nach dem Reinigen und vor dem ersten Einsatz gründlich ab.
Stellen Sie das Gerät an einem geeigneten Ort auf (siehe auch Kap.,3.3.2. Standort" auf Seite 9).
Drehen Sie die beiden vorderen Standfuße hinein oder hersus, um Unebenheiten im Boden auszugleichen.
Richten Sie den Kuhlschrank mit einer Wasserwaage aus.

7.4. Herausnehmen und Wiedereinsetzen von Gefrier-oder Kühlschubladen/Glaseinlegeböden

Um die Gemüseschublade (5) oder einen Glaseinlegeboden (6/8) herauszunehmen, öffnen Sie die Tur vollständig.
Ziehen Sie die Gemüseschublade mit beiden Händen hers aus und behmen die Schublade etwas angewinkelt aus dem Kuhlraum.
Heben Sie einen Glaseinlegeboden an undziehen Sieihn etwas angewinkelt aus dem Kuhlraum.

Die Montage der Gemüseschublade/Glaseinlegeböden erfolgt wie folgt:

Schieber Ben Sie die Gemüse-/Gefrierschublade leicht geneigt in das Gerät.
Schieben Sie den Glaseinlegeboden leicht geneigt vollständig in die darauf vorgesehenen Führungsschieren.

7.5. Türflicher Herausnehmen und wiedereinsetzen

Zum Herausnehmen des Türfachs haben Sie das Türfach an undnehmen Sie es aus der Türfachführung.
Zum Montieren eines Türfach schieben Sie das Türfach von oben nach unten auf die Türfachführung, bis es festsitzt.

8. Kühlschrank bedieren

Schlieben Sie das Gerät an eine gut erreichbare Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen.
Drehen Sie den Thermostatregler in die Position 1-7. Das Gerät schaltet sich ein.

HINWEIS!

Hörbare Gerausche, wie Knacken, Summen oder Gluckern, werden durch das Ausdehnen und Schrumpfen der Baulemente infolge der Temperaturänderungen bzw. durch das Arbeits des Kompressors verursacht und stellen keinen Mangel dar.

HINWEIS!

Beschädigungsgefahr!

Geräteschaden durch unsachgemäßen Umgang mit empfindlichen Oberflächen.

Öl und Fett)dürfen nicht mit Kunststoffeilen und der Turdichtung in Kontakt kommt, da die Oberfläche porös und sprende werden kann.

8.1. Gerätausschalten

Um das Gerät stromlos zu schalten, bringen Sie den Thermostatregler auf Position 0 undziehen Sie den Netzstecker aus der Steckdose.
Warten Sie ca. zehn Minuten, bis Sie das Gerät erneut einschalten.

8.2. Temperaturregelung

Die Einstellung des Thermostatreglersin eine der gewählten Winkelstellungen bewirkt eine automatische Temperatureinstellung im Kühlraum.

Es sind 8 Einstellungen des Thermostatreglers möglich:

0 Das Gerät ist ausgeschaltet
1 Die hochste Kuhlraumtemperatur (am wärmtsten)
2 bis 6 Zwischenstellungen
7 Die niedrigste Kuhlraumtemperatur (am kaltesten)

HINWEIS!

Den Kuhlraum und das Gefrierfach nicht beladen, bevor das Gerät nicht abgekühlt ist.

Vor dem Einlagen frischer Lebensmittel Thermostatregler in die Position 7 bringen. Nach 3 Stunden in die mittlere Stellung stellen, bis auf dem unteren Einlegeboden ca. 6^ erreicht sind (mit Kühlschrankthermometer kontrollieren).

HINWEIS!

Die höchste Kuhlstufe am Thermostat sollte nur kurzfristig bei hohen Außentemperaturen oder Befüllen des Kühlschranks mit schnell zu kühlendem Kuhlgut eingestellt werden. Nach Erreichen der gewünschten Innentemperatur sollte der Thermostat wieder heruntergereilt werden, da sonst im Innenraum Temperaturen unter 0^ entstehen und ggf. das Kuhlgut schädigen können.

9. Energieverbrauch optimieren

Um die bestmögliche Kühlleistung bei niedrigem Energieverbrauch zu erreichen beachten Sie folgenden:

Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Kuchenherd usw.) aufstellen.
Der Standort sollte ein nicht zu warmer, trockener, staubfrei und gut belüfter Raum sein.
Ungehinderten Luftdurchfluss um das Gefriergerät sicherstellen.
Beim Einlagen und Ausnehmen der Lebensmittel die Turnzur kurz offnen. Eine kürzere Tur-Öffnungsszeit bewirkt, dass sich weniger Eis an den Gefrierraumwanden ablagert.
Die Einstellung des Temperaturreglers gemäß dem Füllungsgrad des Geräts wahren.

10. Aufbewahren der Lebensmittel im Kühlraum

Aufgetaute Lebensmittel, wenn auch nur teilweise aufgetaut,)durfen nicht wieder eingeforen werden.
Das aus dem Gefrierfach herausgenommene Gefriergut (Eis, Eiswürfel usw.) nicht direkt in den Mund legen, niedrige Temperatur können empfindliche Verbrennungen verursachen.
Lebensmittel auf Tellern, in Behältern oder in geeigneter Behältern aufbewahren.
Verteilen Sie die Lebensmittel gleichmäßig im Gerät. Beachten Sie, dass die Lebensmittel die wichtere Kühlraumwand nicht berühren)dürfen, da es dadurch zu Bereitung oder Anfeuchtung kommt kann.
Kein mit bereits Speisen gefülltes Geschirr in den Kühlraum stellen, da sonst das Geschirr platzen kann.
Lebensmittel, die fremden Geruch leicht annehmen, wie z.B. Butter, Milch, Quark, sowie solche, die einen intensiven Geruch haben, z.B. Fisch, Gerauchertes, Käse, gut verpacken bzw. in dicht verschlossenen Gefäßen aufbewahren.
Lebensmittel sind entsprechend ihrer Art und Empfindlichkeit in den richtigen Kuhlzonen aufzubewahren.
Die Aufbewährung vom Gemüse, welche einen hohen Wassergehalt besitzt, bewirkt einen Wasserdampfniederschlag über den Gemüsebehältern. Dadurch wird jedoch die richtige Funktion des Kühlraumes nicht beeinträchtigt.
Vor dem Einlagen in den Kuhlraum muss das Gemüse gut abgetrocknet werden. Ein großer Wasser gehalt im Gemüse (z.B. Blattgemüse, Schlangengurken) verkürzt die Aufbewahrungszeit.
Achten Sie bei der Lagerung von Lebensmitteln darauf, dass sie nicht die Innewände berühren. Vermeiden Sie dazu eine Überladung der Kuhlfischer.

11. Lebensmittel einfrierten

Fast alle Lebensmittel eignen sich zum Einfrierten, ausgenommen Gemüse, dass in rohem Zustand verzehrt wird, z.B. Blattsalat oder bestimmte Obstsorten wie z. B. Bananen, Birnen oder Granatäpfel.
Nur Lebensmittel mit hoher Qualität sind zum Einfrierten geeignet; Portionieren Sie die Lebensmittel für den einmaligen Verbrauch, um getaute Produkte nicht wieder einzufrieren.
Die Lebensmittel in geruchfreies, Luft- und feuchtigkeitsdichtes, sowie fett- und laugen unempfindliches Verpackungsmaterial verpacken.
Polyethylen- und Aluminiumfolien sind am besten geeignet.
Die Verpackung muss dicht sein und dem Gefriergut dicht anliegen.
Keine Glasverpackungen verwenden, das Glas kann platzen.
2 bis 3 Stunden vor dem Einlagen frischer einzufrierender Lebensmittel das Gerät auf die kalteste Stufe einstellen. Nach dem Einlagen frischer, einzufrierender Lebensmittel den Temperaturregler die Optimal-Funktion auswahlen.
Getränke in Flaschen und Dosen, insbesondere die Kohlensäurehaltigen, dürfen nicht im Gefrierraum aufbewahrt werden, da die Flaschen und Dosen platzen können.
Im Gefrierraum kann Obst eingefroren und Eiswürfel können erzeugt werden.

11.1.Eiswurfelbehälter verwenden

Reinigen Sie den Eiswürfelbehälter vor der ersten Verwendung gründlich.
Befüllen Sie den Behälter mit Trinkwasser.
Stellen Sie den Eiswurfelbehälter auf einen Einlegeboden im Gefrierfach.
Sobald die Eiwurfel gefroren sind, behmen Sie den Eiwurfelbehälter aus dem Gefrierfach und drücken Sie die Eiwurfel aus der Form.

12. Reinigung

GEFAHR! Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags durch stromführung Geräteile.

Vor Beginn von Reinigungsrarbeiten unbedingt die Temperatur des Kuhlraums auf 0 stellen und den Netzstecker aus der Steckdoseziehen (nicht am Kabel, sondern am Netzsteckerziehen). Sollte er nicht erreichen sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.

WARNING! Verletzungsgefahr!

Verbrennungen durch Tiefttemperatures sind möglich.

• Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Benutzen Sie z. B. ein trockenes Tuch zum Anfassen des Gefrierguts.

HINWEIS! Beschädigungsgefahr!

Geräteschaden durch unsachgemäß Umgang mit empfindlichen Oberflächen am Gerät.

Empfindliche Oberflächen: Öl und Fett)dürfen nicht mit Kunststoffeilen und der Turdichtung in Kontaktkommen, da die Oberfläche poros und sprende werden kann.
Verwenden Sie auf keinen Fall scharfe, schmirgelnde oder körnige, essigsäure-, soda- oder lõsemittelhaltige Reinigungsmittel. Diese können die Oberflächen beschädigen.
Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z. B. elektrische Heizkörper, Heißluftgeblase oder Haartrockner oder spitze oder harte Gegenstände benutzen. Die Wärmedämmung und der Innenraum sind kratz- und hitzeempfindlich und konnen schmelzen.
Betreiben Sie keine elektronischen Geräte im Kühlschrank. Beide Geräte können irreparabel beschädigt werden.

Leeren Sie den Kuhlraum.

Stellen Sie den Thermostatregler auf die Position 0. Das Gerät schaltet ab.
Ziehen Sie den Netzstecker.
Nach ca. einer halben Stunde{lsst sich eventueller Reifbelag an der Innenrückwand unter Verwendung eines Kunststoff- oder Holzspachtels von den glatten Wänden leicht entfernen.

Säubern Sie die Ablaufrinne für Kondenswasser z. B. mit einem Wattestäbchen bzw. einem Reinigungsdorn.
Den Kuhlraum mit einem milden Reinigungsmittel (z. B. Spülmittel) auswaschen und trocknen halten.

HINWEIS!

Zur Vermeidung von Schimmelpilzen ist der Zusammenhang von Essig (Reinigungssagg, Haushaltssagg oder Essigessenz) in das Wasser zum Reinigen geeignet. Sand-, soda- und saurehaltige Putzmittel sind nicht geeignet.

Alle Ausstattungselemente sorgfältig abspulen und trocknen (Gemüseschublade, Einlegeböden).
Das Geräteoberflächen, ausgenommen der Turdichtung, mit einem milden Reinigungsmittel reinigen.
Die Turdichtung mit klarem Wasser saubern, abwischen und trocknen halten.

Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät ein.
Sobald das Gerät die gewünschte Temperatur erreicht hat, können Sie das Gerät wieder mit Lebensmitteln befinden.

13. Lampe der Innenbeleuchtung austauschen

WARNING!

Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags durch stromführung der Geräteile.

Trennen Sie den Kühlschrank vom Stromnetz, indem Sie den Netzsteckerziehen, bevor Sie die Gluhlampe auswechseln.

Der Gluhampen-Typ ist auf dem Typenschild angegeben.

Verwenden Sie nur Gluhlampen mit einer Leistung von einer Nennspannung 220 - 240 V, Leistung, max. 10 W, Gewinde E14.

Stellen Sie den Thermostatregler auf die Position 0. Das Gerät schaltet ab.
Ziehen Sie den Netzstecker.
Losen Sie die Schraube an der Lampenabdeckung mit einem Kreuzschlitz-Schraubendreher. Biegen Sie die Abdeckung vorsichtig mit einem kleinen Schlitzschraubendreher nach außen und nehmen Sie die Abdeckung ab.
Ersetzen Sie die defekte Gluhlampe (siehe Technische Daten).
Lampenabdeckung aufsetzen und mit der Schraube befestigen.

14. Fehlerbehebung

Während des Betriebes konnen Störungen auftreten.itte prufen Sie anhand der folgenden Tabelle, ob Sie das Problem selbstständig beheben konnen. Alle anderen Reparaturen sind unzulässig und der Garantieanspruch erlischt. Wenden Sie sich daher im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Störung	Ursache	Behebung
Das Gerätk Funktioniert nicht.	Unterbrechung im elektrischen Kreis	Überprüfen, ob der Netzstecker ein-gesteckt ist, Durch Anschlieben eines anderten elektrischen Gerätes (z.B. einerNachttischlampe) überprüfen, ob die Steckdose unter Spannung ist. Überprüfen Sie die Sicherung. Netzkabel auf Beschädigung über-prufen.
	Der Verdichter wird sehr seiten einge-schaltet	Überprüfen ob die Umgebungstem-peratur nicht niedriger als 16°C ist.
Die Innentepper ist nicht nied-rig genug.	Die Türlässt sich nicht dicht schreiben, oder sie wird allzu oft geöffnet	Die Lebensmittel so einordnen, das sie das Turschlieben nicht verhindern. Überprüfen Sie die Turdichtung. Die Tür für kürzere Zeit öffnen.
	Die Umgebungstem-peratur ist*höher als +38°C	Das Gerät ist für die Arbeit im Tem-peraturbereich von 16 °C und 38 °C vorgesehen.
	Der Luftdurchfluss hinter dem Gerät ist verhindert.	Das Gerät von der Wand wegrücken. Abstandshalter am Gerät montieren.
Die Innentepper ist nicht nied-rig genug.	Das Gerät steht an einer direkt von der Sonne bestrahlten Stelle, oder besoin ei-ner Wärmequelle.	Das Gerät an einer anderen Stelle aufstellen.
	Etwas Heiβes steht im Kühlschrank.	Stellen Sie keineheißen Lebensmit- tel in den Kühlschrank.
Das Gerät arbeitet zu laut.	Das Gerät ist nicht ordnungsmäßig aus-gerichtet	➢ Ausrichten
	Das Gerät kommt mit Möbeln oder andere- ren Gegenständen in Berührung	➢ Das Gerät frei aufstellen, so dass es keine andere Gegenstände berührt.

15. Außerbetriebnahme

Wenn eine langere Pause im Betrieb des Kuhlgerätes erfolgen soll, müssen folgende Tätigkeiten durchgeführt werden:

Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
Das Gerät ausräumen.
Das Gefrier- und Kuhlraumnere auswaschen und trocknen halten.
Alle Ausstattungselemente sorgfältig spulen.
Die Tur offen stehen给你们, um die Entstehung unangenehmer Gerüche und Schimmelbildung zu vermeiden.

16. Entsorgung

Gerät

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden.

Entspruchend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Schneiden Sie vor der Entsorgung das Kabel ab.

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und damit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführrt werden.

17. Technische Daten

Brand:	MEDION®
Modell:	MD 37120
Kategorie:	7
Energieeffiziensklasse:	A++
Energieverbrauch:	0,43kWh / 24 h, 157 kWh / J*
Bruttoinhalt (gesamt):	159 Liter
Nutzinhalt Gesamt:	151 Liter
Nutzinhalt Kühlraum:	98 Liter
Nutzinhalt Gefrierraum:	53 Liter
Lagerzeit bei Störung:	13 Std.
Gefrierfach:	4-Sterne
Gefriervermögen:	2,5 kg / 24 Std.
Klimaklasse:	N, ST (für Temperature von 16 °C bis 38 °C)
Luftschallemission:	42 dB
Nennspannung:	220 – 240 V ~
Nennfrequenz:	50 Hz
Nennstrom:	0,5 A
Kältemittel:	R600a
Kältemittelmenge:	67 g
Isolationsgas:	Cyclopentan
Gewicht Netto:	45 kg
Schutzklasse:	I
Abmessungen (H x B x T):	ca. 52 x 55 x 147 cm
Glühlampe:	Nennspannung 220 - 240 V, Leistung max. 10 W, Gewinde E14

Technische Änderungen vorbehalten!

• Auf Grundlage von Normprüfungsergebnissen über 24 Stunden ermittelter Energieverbrauch kWh/Jahr. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

18. Konformitätsinformation

Hiermit erklart die MEDION AG, dass das Produkt MD 37120 mit den folgenden europäischen Anforderungen übereinstimmt:

EMV-Richtlinie 2014/30/EU
Niederspannungsrichtlinie 2014/35/EU
Verordnung (EG) Nr. 1935/2004.

19. Impressum

Copyright © 2020

Stand: 15.06.2020

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in Mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnhof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/de/service/start/ zum Download zur Veräu-gung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Sommaire

17. Technische gegevens
