Tipo di prodotto	Frigorifero americano (affiancato)
Marca	BEKO
Modello	GNEV422X
Categoria	Frigorifero americano
Dimensioni approssimative (A x L x P)	Altezza 1780 mm, Larghezza 900 mm, Profondità 750 mm
Peso netto approssimativo	100 kg
Alimentazione elettrica	220-240 V, 50 Hz
Volume totale stimato	Circa 600 L
Volume frigorifero stimato	Circa 400 L
Volume congelatore stimato	Circa 200 L
Funzioni principali	Distributore di acqua e ghiaccio (cubetti, ghiaccio tritato, acqua fresca), ionizzatore, illuminazione blu, ripiani scorrevoli, minibar, vano zona fresca, congelamento rapido, raffreddamento rapido, modalità vacanza, funzione Auto Eco, blocco comandi
Sicurezza	Blocco bambini (Key Lock), indicatori di porta aperta, allarme di temperatura elevata, protezione contro le scosse elettriche (messa a terra obbligatoria)
Manutenzione	Pulizia interna con acqua tiepida e bicarbonato di sodio; sostituzione del filtro dell'acqua ogni 6 mesi; sbrinamento automatico dei vani frigorifero e congelatore
Pezzi di ricambio e riparabilità	Lampadina interna (15 W max, attacco E14); filtro dell'acqua; kit di raccordo acqua (tubo, adattatore); pompa per caraffa; durata di vita di 10 anni, pezzi di ricambio disponibili durante questo periodo
Informazioni generali	Refrigerante R600A (infiammabile); pressione dell'acqua: 1-8 bar; temperatura ambiente minima 10°C; classe climatica non specificata

Domande frequenti - GNEV422X BEKO

Cosa fare se il frigorifero non funziona?

Verificare che l'apparecchio sia correttamente collegato e che il fusibile non sia saltato. Assicurarsi che la presa a muro funzioni. Se il problema persiste, contattare il servizio post-vendita autorizzato.

Perché c'è condensa all'interno del frigorifero?

La condensa può essere dovuta a una bassa temperatura ambiente, aperture frequenti della porta, elevata umidità o alimenti liquidi non coperti. Ridurre le aperture della porta, coprire gli alimenti e asciugare la condensa con un panno asciutto.

Come regolare la temperatura del frigorifero e del congelatore?

Utilizzare i pulsanti Fridge Set e Freezer Set per scorrere le temperature. Per il frigorifero: 8, 6, 4 o 2°C. Per il congelatore: -15, -18, -21, -24°C. Premere fino a ottenere il valore desiderato.

Come attivare la modalità vacanza?

Premere il pulsante Vacanze per 3 secondi. Questa modalità spegne il vano frigorifero per risparmiare energia. Assicurarsi che la porta rimanga chiusa e che non ci siano alimenti all'interno.

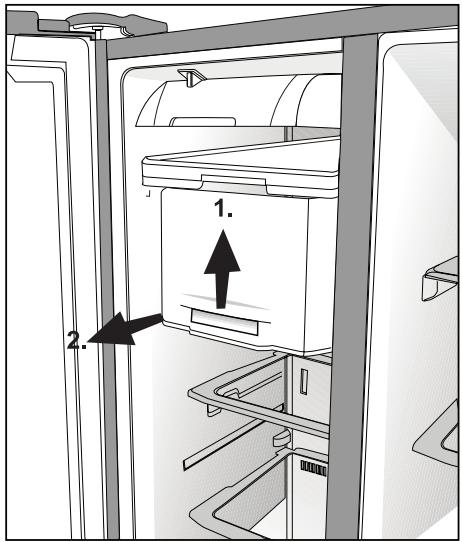

Come pulire il produttore di ghiaccio e il distributore?

Rimuovere il produttore di ghiaccio sollevandolo e tirandolo verso di sé. Svuotare il ghiaccio rimanente e pulire l'interno con un panno morbido. Assicurarsi che sia asciutto prima di rimetterlo. Utilizzare la funzione Ice Off prima di rimuovere l'apparecchio.

Perché il compressore non si avvia?

Il dispositivo di protezione termica può essere scattato dopo un'interruzione di corrente. Attendere circa 6 minuti affinché la pressione si stabilizzi. Se il problema persiste, verificare il collegamento e le impostazioni della temperatura.

Come sostituire il filtro dell'acqua?

Attivare la modalità Ice Off, rimuovere il coperchio del filtro nel vano frigorifero, svitare il filtro usato e inserire quello nuovo. Rimettere il coperchio e disattivare Ice Off. Sostituire il filtro ogni 6 mesi.

Cosa fare se la porta non si chiude correttamente?

Verificare che alimenti o imballaggi non ostruiscano la porta. Regolare i piedini anteriori per bilanciare l'apparecchio. Se la guarnizione è sporca o danneggiata, pulirla o sostituirla.

Come sbrinare il frigorifero?

I vani frigorifero e congelatore sbrinano automaticamente. Non è necessaria alcuna azione manuale. L'acqua di sbrinamento evapora automaticamente.

Come utilizzare il distributore di acqua e ghiaccio?

Premere il pulsante di selezione per scegliere tra acqua, cubetti di ghiaccio o ghiaccio tritato. Posizionare un bicchiere sotto la fontana e premere la leva. Il primo utilizzo richiede di attendere 12 ore per acqua fresca e ghiaccio. I primi 10 bicchieri d'acqua non devono essere consumati.

MANUALE UTENTE GNEV422X BEKO

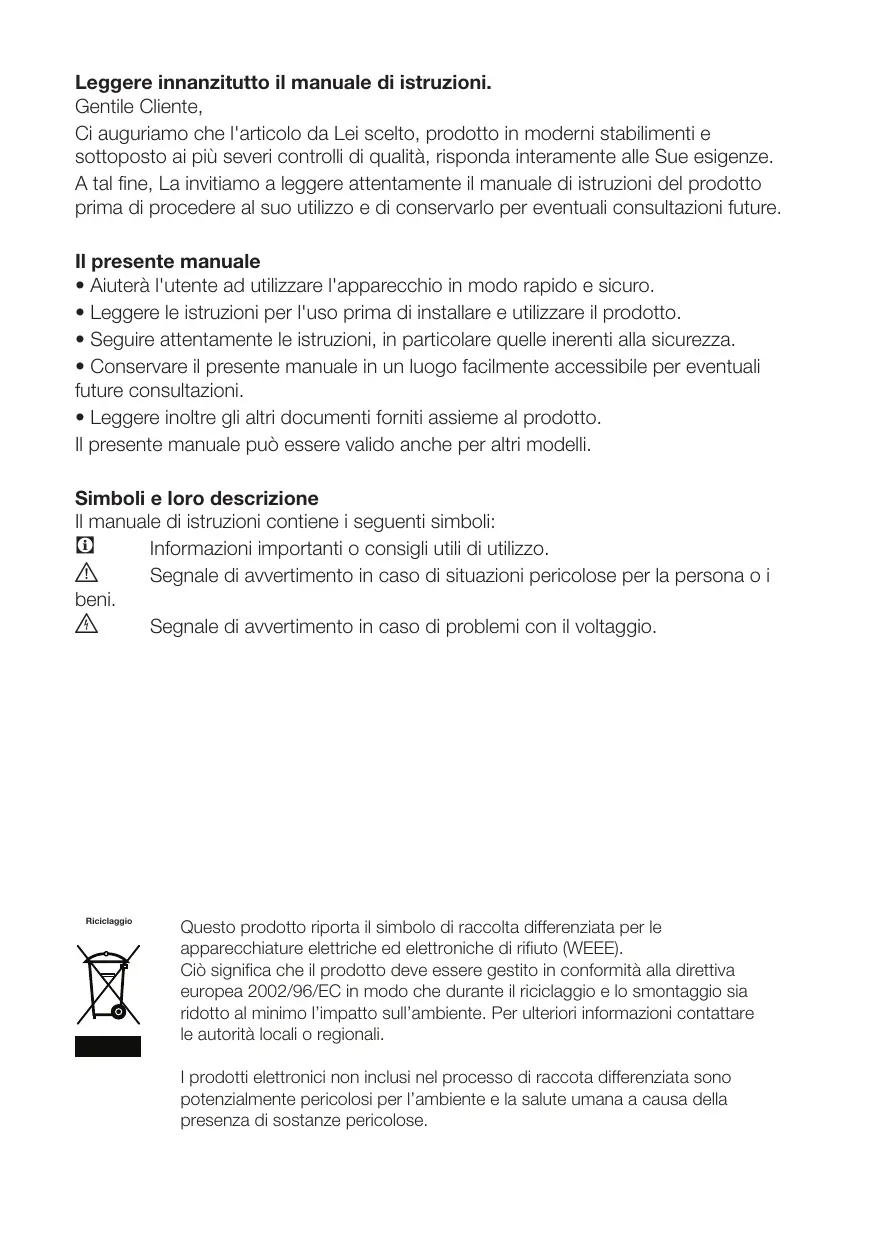

Leggere innanzitutto il manuale di istruzioni.

Gentile Cliente,

Ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue esigenze. A tal fine, La invitiamo a leggere attentamente il manuale di istruzioni del prodotto prima di procedere al suo utilizzo e di conservarlo per eventuali consultazioni future.

Il presente manuale

• Aiuterà l'utente ad utilizzare l'apparecchio in modo rapido e sicuro.
• Leggere le istruzioni per l'uso prima di installare e utilizzare il prodotto.
• Seguire attentamente le istruzioni, in particolare quelle inerenti alla sicurezza.
• Conservare il presente manuale in un luogo accessibile per eventuali future consultazioni.
• Leggere inoltre gli altri documenti forniti assieme al prodotto.

Il presente manuale può essere valido anche per altri modelli.

Simboli e loro descrizione

Il manuale di istruzioni contiene i seguenti simboli:

Informazioni importanti o consigli utili di utilizzo. Segnale di avvertimento in caso di situazioni pericolose per la persona o i beni. Segnale di avvertimento in caso di problemi con il voltaggio.

Riciclaggio

Questo prodotto riporta il simbolo di raccolta differenziata per le apparecchiature elettriche ed elettroniche di rifiuto (WEEE).

Ciò significa che il prodotto deve essere gestito in conformità alla direttiva europea 2002/96/EC in modo che durante il riciclaggio e lo smontaggio si riduca al minimo l'impatto sull'ambiente. Per ulteriori informazioni contattare le autorità locali o regionali.

I prodotti elettronici non inclusi nel processo di raccolta differenziata sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

1 Il frigorifero 3

2 Importanti avvertenze per la sicurezza 4

Uso previsto 4

Sicurezza generale 4

Sicurezza bambini 6

Avvertenza HCA. 6

Cose da fare per risparmiare energia.... 7

Consigli per lo scomparto alimenti freschi7

3 Installazione 8

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero.... 8

Prima di utilizzare il frigorifero 8

Collegamento elettrico 9

Smaltimento del materiale di imballaggio9

Smaltimento del vecchio frigorifero......9

Posizionamento e installazione......... 9

Regolazione bilanciamento pavimento 10

Regolazione della distanza tra la porta superiore 12

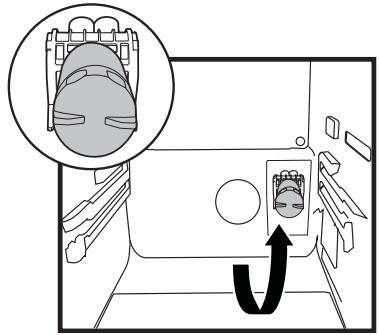

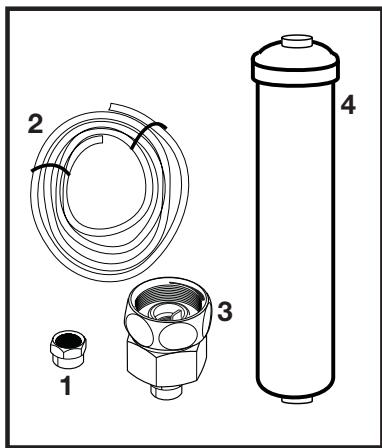

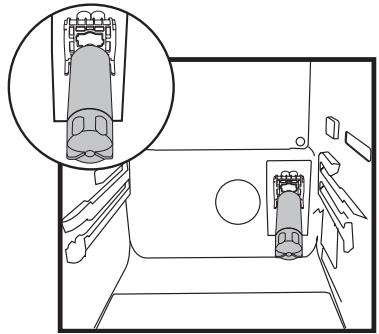

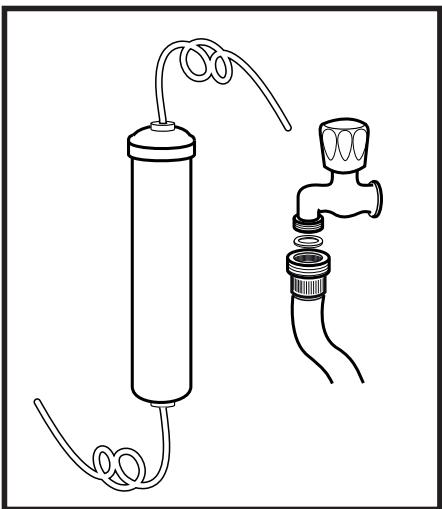

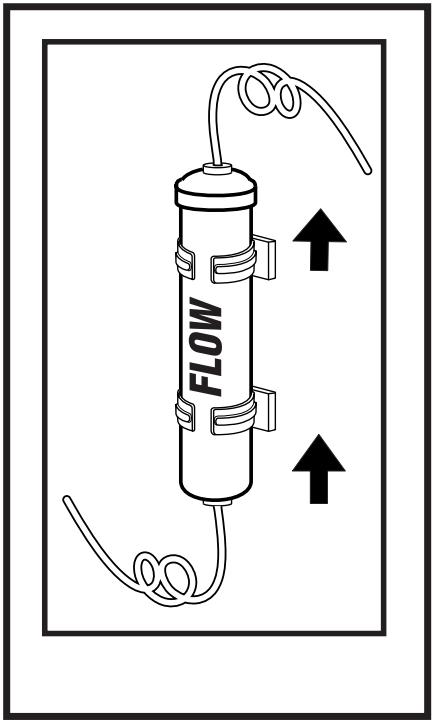

Installazione del filtro dell'acqua 13

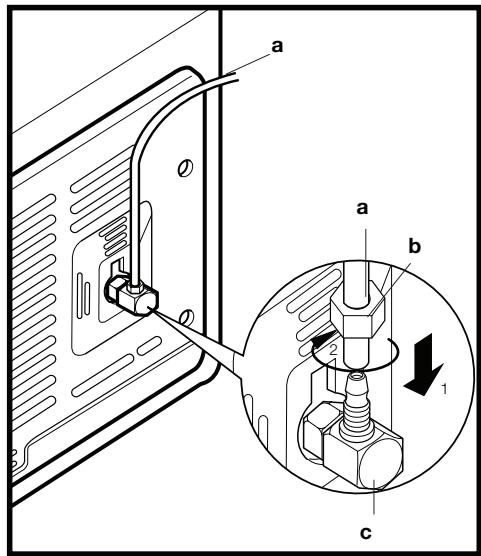

Collegamento al tubo dell'acqua del frigorifero 14

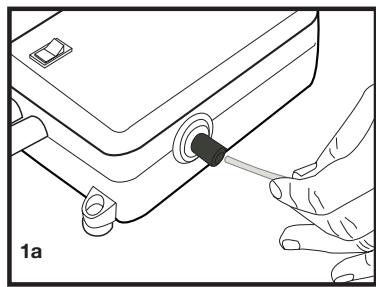

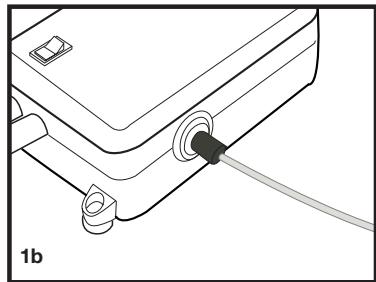

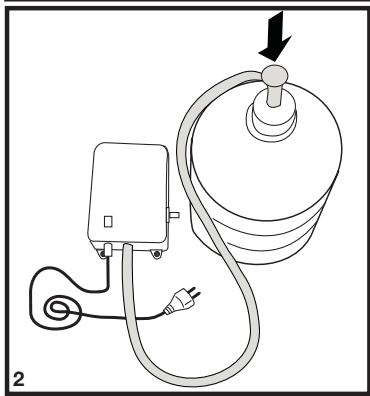

Collegamento del flessibile dell'acqua alla brocca 16

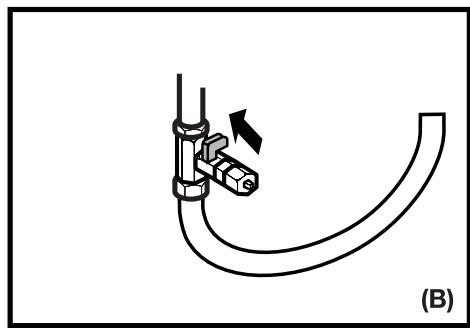

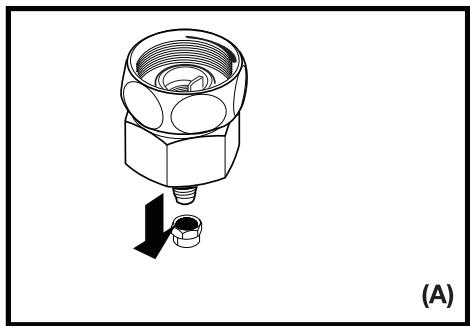

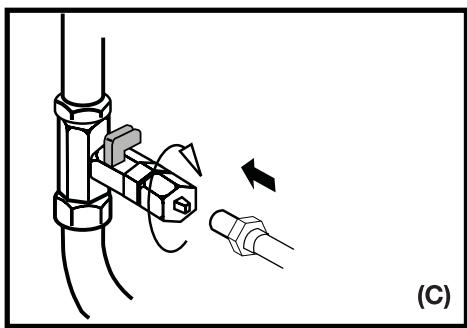

Collegamento al tubo dell'acqua all'impianto principale dell'acqua fredda. 17

(in alcuni modelli). 17

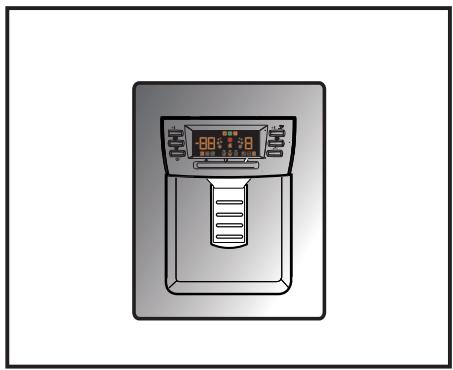

Prima del primo utilizzo dell'erogatore di ghiaccio/acqua 18

4 Preparazione 19

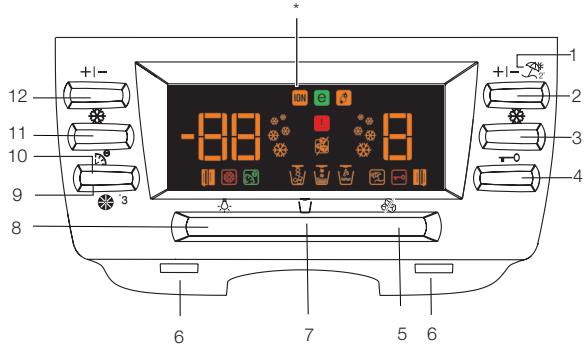

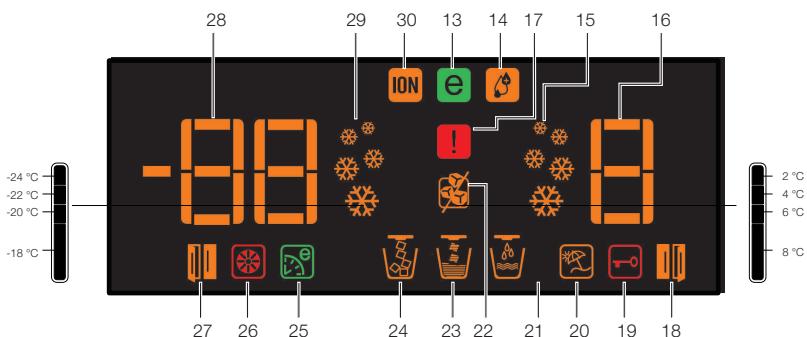

5 Utilizzo del frigorifero 20

Impostazione della temperatura dello scomparto frigo 21

Impostazione della temperatura dello scomparto freezer 21

Funzione Fresh Freeze 21

Funzione di congelamento rapido .... 22

Tasto vacanza 22

Tasto Auto Eco (funzione speciale risparmio). 22

Ionizzatore 22

Tasto Key Lock 22

Illuminazione erogatore acqua. 22

Selezione tipo acqua/ghiaccio 22

Erogatore ghiaccio/acqua 22

Uso dell'erogatore del ghiaccio 23

Ice off 23

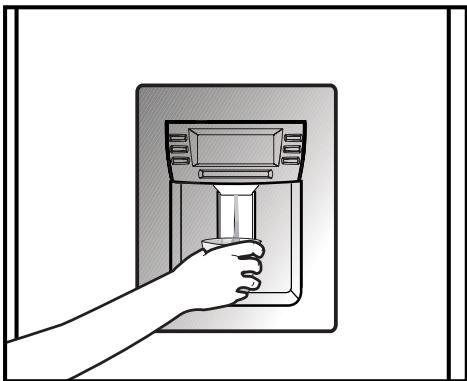

Uso dell'erogatore d'acqua 24

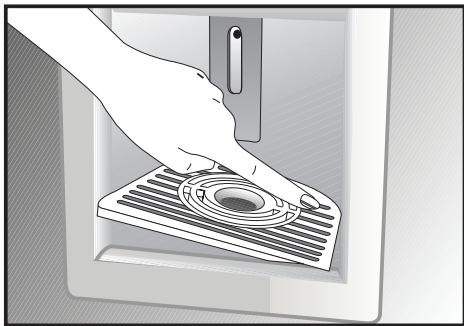

Vaschetta di raccolta. 24

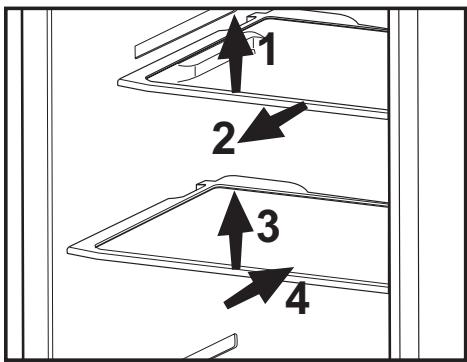

Ripiani estraibili 24

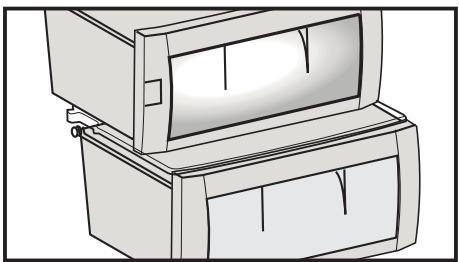

Spia blu 25

Ionizzazione: 25

Scomparto per le uova. 25

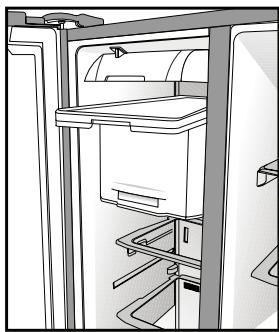

Scomparto Fresh Freeze 25

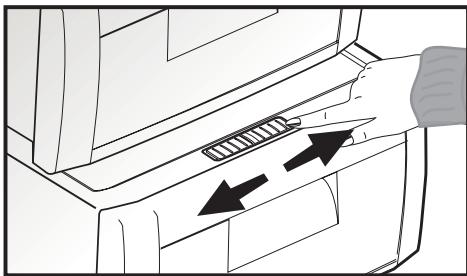

Cursori di controllo dell'umidità dello scomparto frutta e verdura. 25

Consiglio per la conservazione di cibi congelati 26

Sbrinamento 26

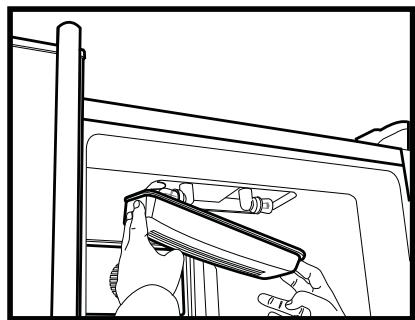

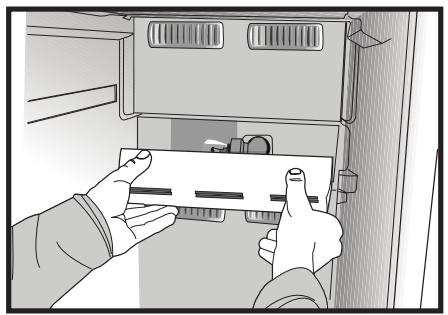

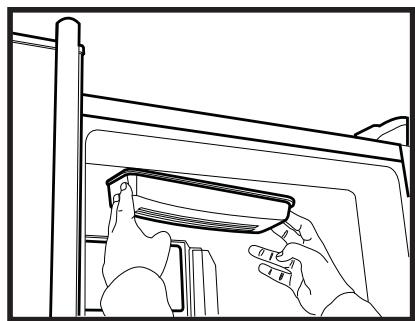

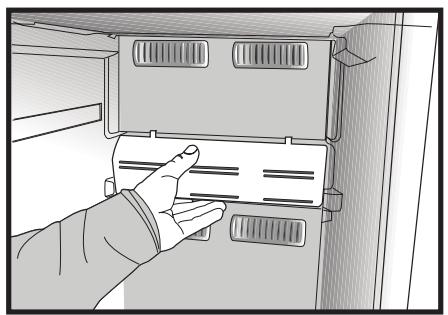

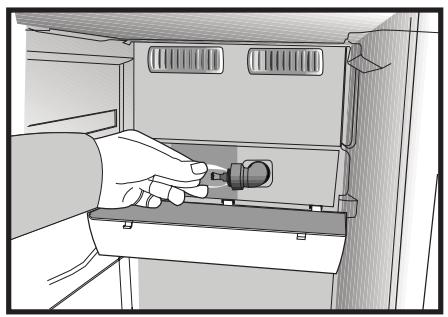

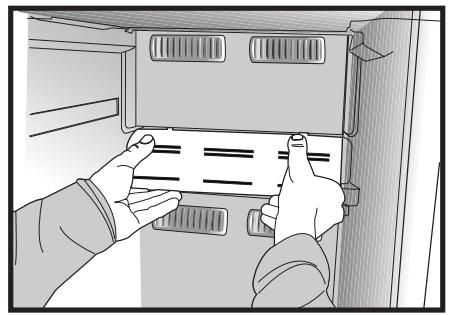

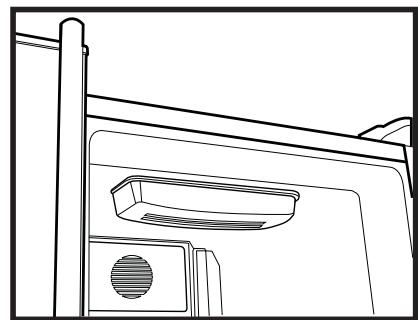

Sostituzione della lampadina interna... 26

6 Manutenzione e pulizia 28

Protezione delle superfici di plastica .. 28

Scatola del ghiaccio ed erogatore di acqua 29

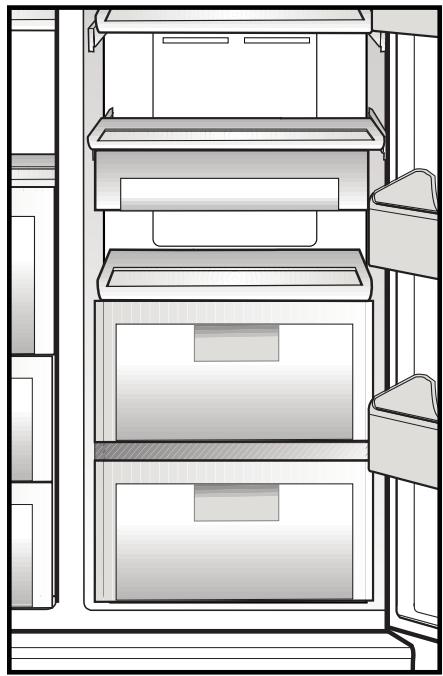

Scomparto Chiller 30

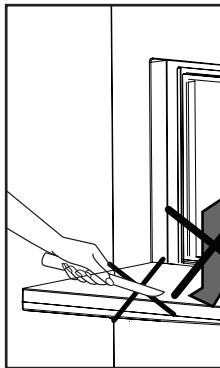

Minibar 31

7 Soluzioni consiglate per i problemi 32

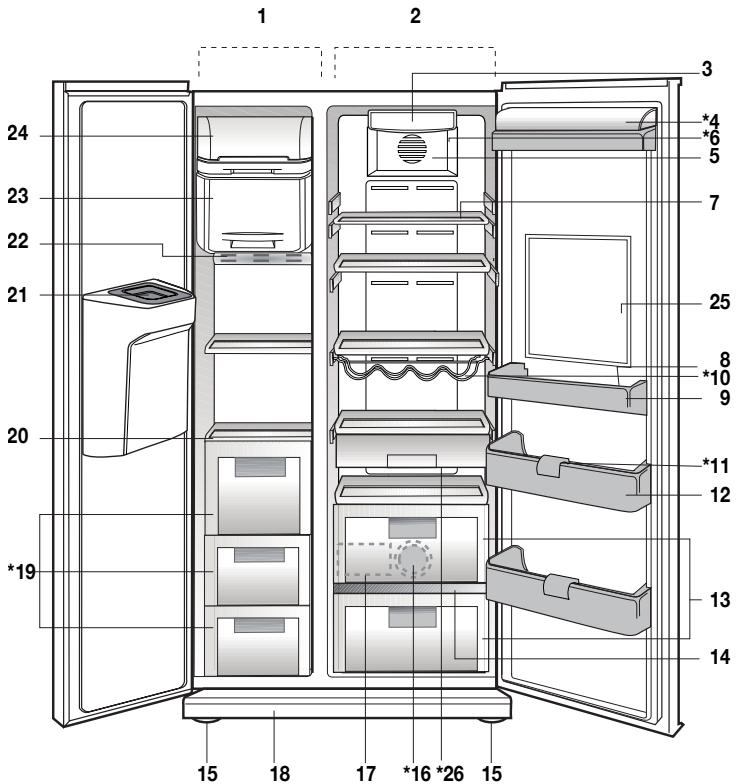

1. Scomparto freezer
2. Scomparto frigo
3. Luce interna scomparto freezer
4. Coperchio per burro e formaggio
5. Ventola
6. Ionizzatore
7. Mensole in vetro dello scomparto frigo
8. Scomparto per le uova
9. Ripiani della porta dello scomparto frigo
10. Mensola vino
11. Porta bottiglie
12. Ripiani bottiglie
13. Scomparto frutta e verdura
14. Coperchio scomparto frutta e verdura
15. Piedini anteriori regolabili
16. Spia blu
17. Serbatoio dell'acqua
18. Coperchio di ventilazione
19. Cassetti dello scomparto freezer
20. Mensole in vetro dello scomparto freezer
21. Coperchio del ghiaccio
22. Luce interna scomparto freezer
23. Scomparto Fresh Freeze
24. Contenitore del ghiaccio
25. Minibar 26. Scomparto freddo

*FACOLTATIVO

Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nel prodotto acquistato, significa che sono da intendersi per altri modelli.

2 Importanti avvertenze per la sicurezza

Prendere in esame le seguenti informazioni. Se queste informazioni non vengono rispettate, possono verificarsi lesioni personali o danni materiali. Quindi tutte le garanzie e gli impegni sull'affidabilità diventerebbero privi di validità.

La vita d'uso dell'unità acquistata è 10 anni. Questo è il periodo in cui si conservano le parti di ricambio necessarie perché l'unità funzioni come descritto.

Uso previsto

• Questo apparecchio è destinato ad un uso domestico e applicazioni simili come
• aree destinate a cucina in negozi, uffici e altri ambienti di lavoro;
• fattorie e da clienti in alberghi, motel e altri ambienti di tipo residenziale;
• ambienti tipo bed and breakfast;
• catering e simili applicazioni non commerciali. Non deve essere usato all'esterno. L'uso esterno non è appropriato anche se coperto da un tetto.

Sicurezza generale

• Quando si vuole smaltire/eliminare l'apparecchio, è consigliabile consultare il servizio autorizzato per apprendere le informazioni necessarie e conoscere gli enti autorizzati.
• Consultare il servizio di manutenzione autorizzato per tutti i problemi relativi al frigorifero. Non intervenire o far intervenire sul frigorifero, ma informare il servizio di manutenzione autorizzato. Non mangiare coni gelati, ghiaccioli, cubetti di ghiaccio o gelati appena presi dal freezer! (possono provocare bruciature da freddo alla bocca). (Ciò potrebbe causare sintomi di congelamento in bocca).

Non mettere bottiglie e lattine di bibite liquide nello scomparto del freezer, altrimenti potrebbero esplodere. Non toccare con le mani gli alimenti gelati; possono incollarsi ad esse. - Il vapore e i materiali per la pulizia vaporizzati non devono mai essere usati per pulire e scongelare il frigorifero. In quel caso il vapore può entrare in contatto con le parti elettriche e provocare corto circuito o scossa elettrica. - Non usare mai parti del frigorifero come lo sportello come mezzo di supporto o movimento. Non utilizzare dispositivi elettrici all'interno del frigorifero. Non danneggiare il circuito di raffreddamento, in cui circola il refrigerante, con utensili perforanti o taglienti. Il refrigerante può scoppiare quando i canali del gas dell'evaporatore, le estensioni dei tubi o le pellicole superficiali vengono punti e possono provocare irritazioni alla pelle e lesioni agli occhi. Non bloccare o coprire la ventilazione dell'elettrodomestico. - Le riparazioni agli apparecchi elettrici devono essere eseguite solo da personale qualificato. Le riparazioni eseguite da personale non competente possono provocare danni all'utilizzatore. - In caso di guasto o durante lavori di riparazione e manutenzione, scollegare la fornitura d'energia principale spegnendo il fusibile principale o scollegando la presa dell'apparecchio. - Non tirare dal cavo quando si estrae la spina. - Posizionare le bibite più alte molto vicine e in verticale

Non conservare sostanze esplosive come aerosol con gas propellenti infiammabili nell'apparecchio. Non utilizzare apparecchiature meccaniche o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento. Questo apparecchio non deve essere usato da persone (compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenza, a meno che non ricevano supervisione o istruzioni per l'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. Non utilizzare frigoriferi danneggiati. Consultare il servizio assistenza in caso di dubbi. La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell'apparecchiatura è conforme agli standard. L'esposizione del prodotto a pioggia, neve, sole e vento è pericolosa per la sicurezza elettrica. Contattare l'assistenza autorizzata quando ci sono danni ai cavi ecc., in modo che non creino pericoli per l'utente. Non collegare mai il frigorifero alla presa a muro durante l'installazione, per evitare il rischio di morte o lesioni gravi. Questo frigorifero è destinato solo alla conservazione di alimenti. Non deve essere usato per altri fini. L'etichetta che descrive le specifiche tecniche del prodotto si trova a sinistra nella parte interna del frigorifero. Non collegare il frigorifero a sistemi di risparmio energetico poiché possono danneggiare l'apparecchio. Se il frigorifero presenta una luce blu, non guardarla utilizzando dispositivi ottici.

Se l'alimentazione è scollegata negli apparecchi controllati manualmente, attendere almeno 5 minuti prima di ricollegarla. Questo manuale deve essere trasferito al successivo proprietario del frigorifero, in caso di passaggio di proprietà. Quando si sposta l'apparecchio, assicurarsi di non danneggiare il cavo di alimentazione. Per evitare che il cavo di alimentazione si incendi, evitare di torcerlo. Non mettere oggetti pesanti sul cavo di alimentazione. Quando il frigorifero viene collegato alla rete, non toccare la presa di alimentazione con le mani bagnate.

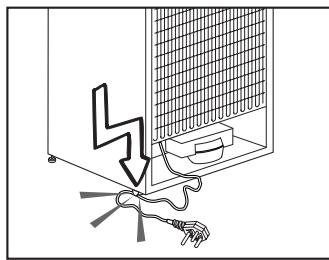

Non collegare il frigorifero alla rete se la presa elettrica è allentata. Non far schizzare l'acqua direttamente sulle parti esterne o interne del frigorifero per ragioni di sicurezza. Non spruzzare materiali infiammabili come gas propano, ecc. nelle vicinanze del frigorifero, a causa del rischio di incendio ed esplosioni. Non mettere oggetti pieni d'acqua sopra al frigorifero poiché potrebbero provocare uno shock elettrico o un incendio. Non sovraccaricare il frigorifero con troppi alimenti. Gli alimenti in eccesso possono cadere quando viene aperto lo sportello, causando lesioni alla persona o danneggiando il frigorifero. Non mettere oggetti sopra

al frigorifero poiché potrebbero cadere quando si apre o si chiude lo sportello dell'apparecchio.

• Materiali che richiedono determinate condizioni di temperatura come vaccini, farmaci termosensibili, materiali scientifici, ecc. non devono essere tenuti in frigorifero.
• Se il frigorifero non viene usato per molto tempo, deve essere scollegato dalla rete. Un problema nell'isolamento del cavo elettrico potrebbe provocare un incendio.
• La punta della spina elettrica deve essere regolarmente pulita, altrimenti potrebbe provocare un incendio.
• La punta della spina deve essere pulita regolarmente con un panno asciutto; altrimenti potrebbe provocare un incendio.
• Il frigorifero potrebbe spostarsi quando i piedini regolabili non sono posizionati in modo fermo a terra. Usando i piedini regolabili si assicura che il frigorifero sia posizionato in modo stabile sul pavimento.
• Se il frigorifero ha una maniglia sullo sportello, non tirare l'apparecchio dalla maniglia quando lo si sposta, altrimenti la maniglia potrebbe staccarsi. Se è necessario utilizzare l'apparecchio vicino a un altro frigorifero o a un altro freezer, la distanza tra gli apparecchi deve essere almeno 8 cm. Altrimenti si potrebbe creare condensa sulle pareti laterali che sono l'una di fronte all'altra.
• La pressione principale dell'acqua non deve scendere sotto 1 bar. La pressione principale dell'acqua non deve essere superiore a 8 bar.
• Usare solo acqua potabile.

Sicurezza bambini

• Se la porta ha un lucchetto, la chiave deve essere tenuta lontano dalla portata dei bambini.
• I bambini devono ricevere la supervisione necessaria per assicurare che non giochino con l'apparecchio.

Avvertenza HCA

Se il prodotto è dotato di un sistema di raffreddamento che contiene R600a:

Questo gas è infiammabile. Pertanto, fare attenzione a non danneggiare il sistema di raffreddamento e le tubazioni durante l'uso e il trasporto. In caso di danni, tenere il prodotto lontano da potenziali fonti di incendio che possono provocare l'incendio e ventilare la stanza in cui si trova l'unità.

Ignorare l'avvertenza se il prodotto è dotato di un sistema di raffreddamento che contiene R134a.

Si può vedere il gas usato nella produzione del dispositivo sull'etichetta informativa che si trova nella parte interna sinistra dello stesso.

Non gettare mai il prodotto nel fuoco.

Cose da fare per risparmiare energia

Non lasciare lo sportello del frigorifero aperto per lungo tempo. - Non inserire cibo caldo o bevande calde nell'elettrodomestico. Non sovraccaricare il frigorifero impedendo la circolazione dell'aria al suo interno. Non installare il frigorifero alla luce diretta del sole o nelle vicinanze di fornelli, lavastoviglie o radiatori. - Porre attenzione nel conservare il cibo in contenitori chiusi. - La quantità massima di alimenti può essere posta nello scomparto freezer del frigorifero quando il ripiano o il cassetto dello scomparto freezer sono rimossi. Il valore di consumo energetico dichiarato per il frigorifero è stato stabilito con il ripiano o il cassetto dello scomparto freezer rimossi e con la quantità massima di alimenti caricata. Non c'è rischio nell'utilizzare un ripiano o un cassetto secondo le forme e le dimensioni degli alimenti da congelare.

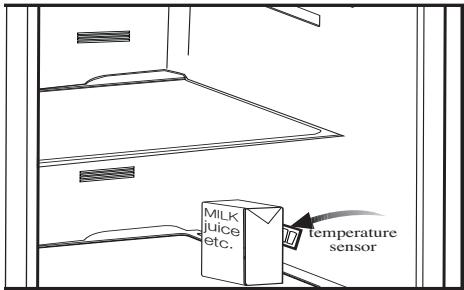

Consigli per lo scomparto alimenti freschi *FACOLTATIVO

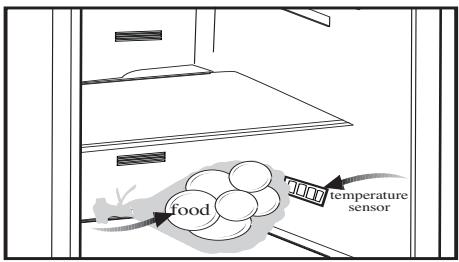

• Non lasciare che gli alimenti entrino in contatto con il sensore della temperatura dello scomparto alimenti freschi. Per mantenere lo scomparto degli alimenti freschi alla temperatura ideale di conservazione, il sensore non deve essere bloccato dagli alimenti.

Non mettere cibo caldo nell'elettrodomestico.

3 Installazione

Ricordarsi che il fabbricante non è responsabile della mancata osservanza delle informazioni fornite nel manuale di istruzioni.

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero

1. Deve essere svuotato prima di ogni trasporto.
2. Scaffali, accessori, cestelli ecc. devono essere fissati nel frigorifero in modo sicuro per mezzo di nastro adesivo prima di essere di nuovo imballati.
3. L'imballaggio deve essere eseguito con nastro spesso e forte e le norme di trasporto devono essere scrupolosamente seguite.

Tutti i materiali riciclati sono una fonte indispensabile per la natura e per le nostre risorse naturali.

Se si vuole contribuire al riciclaggio di materiali da imballo, è necessario rivolgersi per ulteriori informazioni alle autorità locali per l'ambiente.

Prima di utilizzare il frigorifero

Prima di avviare l'uso del frigorifero, controllare quanto segue:

1. L'interno del frigorifero è asciutto e l'aria può circolare liberamente sul retro?
2. Pulire la parte interna del frigorifero come consigliato nella sezione "Manutenzione e pulizia".
3. Collegare il frigorifero alla presa a muro. Quando la porta è aperta la luce interna è accesa.
4. Si sente un rumore quando il compressore si avvia. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; è abbastanza normale.
5. I bordi anteriori del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione.

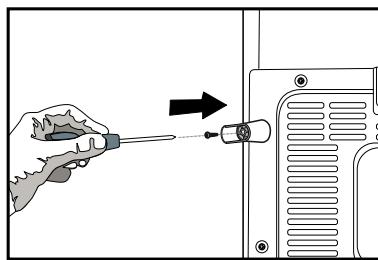

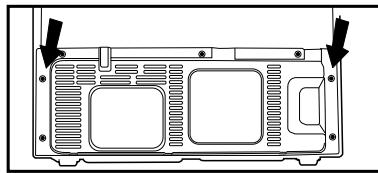

6. 2 distanziali in plastica possono essere installati come illustrato in figura. I distanziali di plastica garantiranno la distanza necessaria alla circolazione dell'aria tra il frigorifero e la parete. (La figura è solo un esempio e non rappresenta l'esatto modello del vostro prodotto).

Collegamento elettrico

Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata.

Importante:

Il collegamento deve essere conforme ai regolamenti nazionali. Il cavo di alimentazione deve essere facilmente accessibile dopo l'installazione. Tensione e protezione fusibile consentita sono specificate nella sezione "Specifiche tecniche". La tensione specificata deve essere pari a quella di rete. Le prolunghe e le prese multiple non devono essere usate per il collegamento. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato. L'apparecchio non deve essere usato finché non viene riparato! C'è pericolo di shock elettrico!

Smaltimento del materiale di imballaggio

I materiali di imballaggio potrebbero essere dannosi per i bambini. Tenere i materiali di imballaggio fuori dalla portata dei bambini o smaltirli classificandoli secondo le istruzioni sui rifiuti. Non smaltirli insieme ai normali rifiuti domestici.

L'imballaggio del frigorifero è prodotto con materiali riciclabili.

Smaltimento del vecchio frigorifero

Smaltimento del vecchio frigorifero per evitare danni all'ambiente.

Bisogna consultare il rivenditore autorizzato o il centro di raccolta rifiuti della propria città per quanto riguarda lo smaltimento del frigorifero.

Prima di smaltire il frigorifero, tagliare la spina elettrica e, se ci sono blocchi alla porta, renderli inutilizzabili per proteggere i bambini da eventuali pericoli.

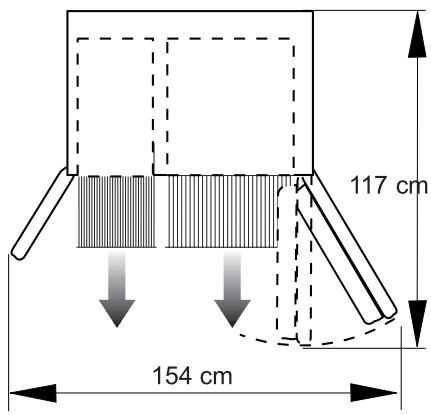

Posizionamento e installazione

Attenzione: Non collegare mai il frigorifero alla presa a muro durante l'installazione, per evitare il rischio di morte o lesioni gravi. Nel caso in cui la porta di ingresso della stanza in cui il frigorifero deve essere posizionato non sia abbastanza grande per il passaggio del frigorifero, chiamare il servizio autorizzato per rimuovere le porte del frigorifero e per farlo passare attraverso la porta.

1. Installare il frigorifero in un luogo che ne permetta il facile utilizzo.
2. Tenere il frigorifero lontano da fonti di calore, luoghi umidi e luce diretta del sole.
3. Intorno al frigorifero deve esserci ventilazione appropriata per poter avere operatività efficiente. Se il frigorifero deve essere posizionato in un recesso della parete, è necessario mantenere almeno 5 cm di distanza dal soffitto e 5 cm dalla parete.

Se il pavimento è coperto con un tappeto, il prodotto deve essere sollevato di 2,5 cm dal pavimento.

1. Posizionare l'elettrodomestico solo su superfici uniformi e piane per evitare dondolii.
2. Non tenere il frigorifero in ambienti con temperature inferiori a 10°C.

Regolazione bilanciamento pavimento

Se il frigorifero non è in equilibrio, è possibile bilanciarlo ruotando i piedini anteriori come illustrato in figura (vedere la Figura A). I piedini si abbassano quando vengono girati nella direzione della freccia nera e si alzano quando vengono girati nella direzione opposta. Un aiuto per sollevare leggermente il frigorifero faciliterà tale processo.

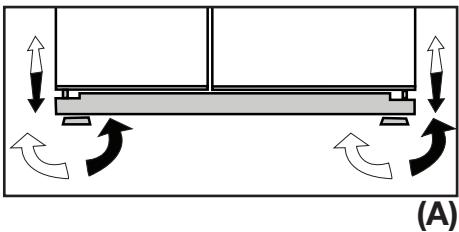

Regolazione altezza porta

In caso di problemi con l'allineamento tra le porte, è possibile allinearle con regolazione verticale nell'ordine indicato. Assicurarsi che gli scaffali della

porta siano vuoti durante la regolazione della sua altezza.

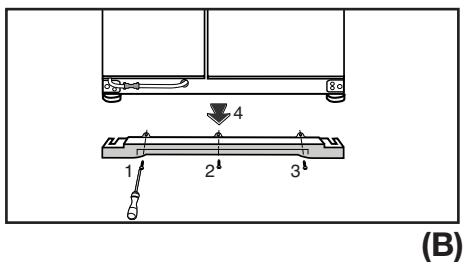

1. Rimuovere la copertura di ventilazione più bassa svitandone le viti, come mostrato in figura (vedere la Figura B).

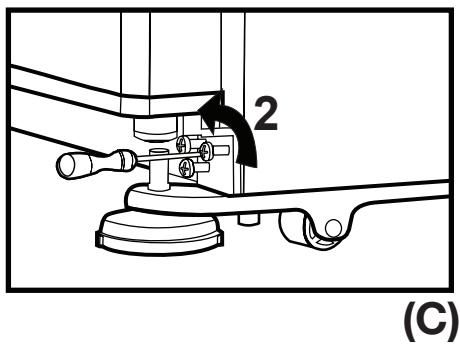

1. Allentare le tre viti della porta inferiore che si vuole abbassare, per mezzo di un cacciavite come mostrato in figura (non rimuoverle completamente).

(Vedere la Figura C)

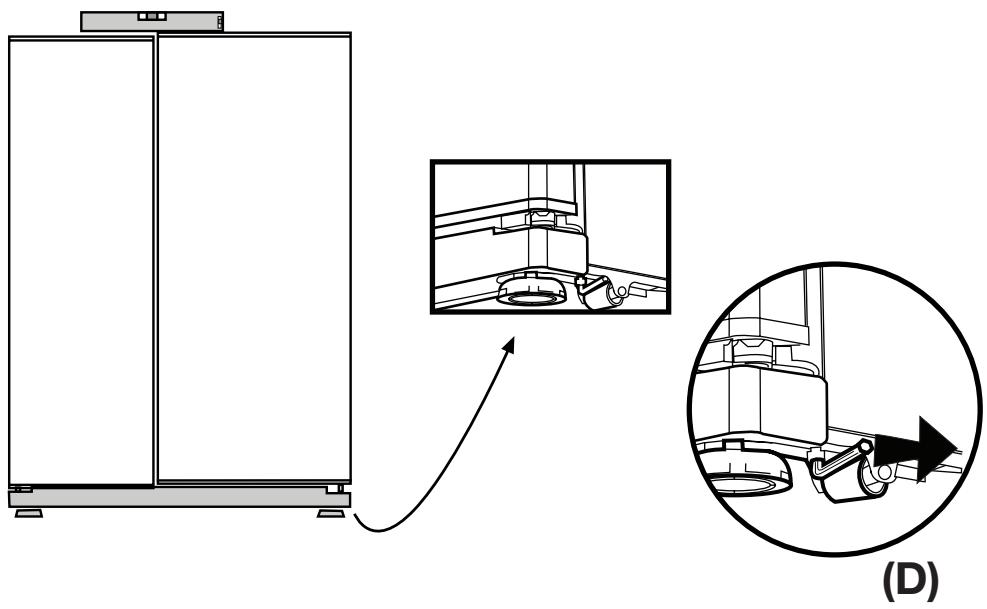

• Se la porta dello scomparto del freezer è più bassa della porta dello scomparto del frigorifero, portarle allo stesso livello con la vite di sollevamento sullo scomparto al lato del freezer in direzione della freccia utilizzando una brugola Allen M6 come illustrato nella Figura D.
• Se la porta dello scomparto del freezer è più alta della porta dello scomparto del frigorifero, portarle allo stesso livello con la vite di sollevamento sullo scomparto al

lato del freezer in direzione della freccia utilizzando una brugola Allen M6 come illustrato nella Figura D.

Dopo aver portato le porte allo stesso livello innalzando la parte frontale con l'aiuto delle viti di elevazione, le porte del frigorifero dovrebbero aprirsi in modo appropriato. Se le porte non chiudono in modo appropriato, potrebbero verificarsi inconvenienti sull'efficienza del frigorifero.

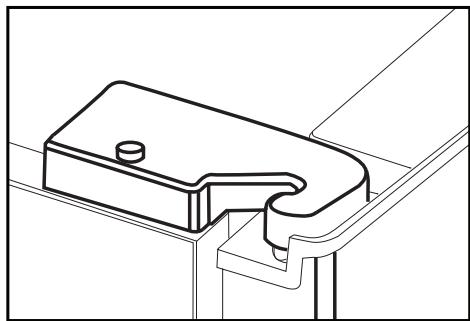

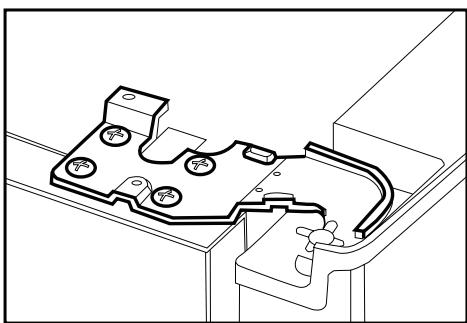

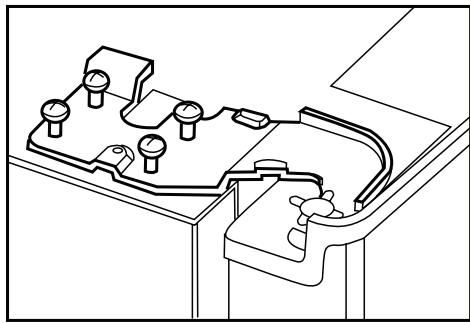

Regolazione della distanza tra la porta superiore

Se si desidera regolare la distanza tra le porte dello scomparto frigo, come illustrato

nelle figure.

Gli scaffali della porta devono essere vuoti durante la regolazione della sua altezza.

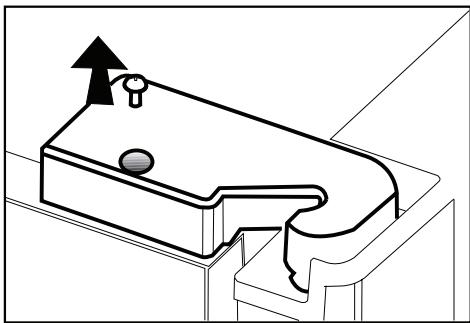

Usando un cacciavite, rimuovere la

vite della copertura del cardine superiore della porta che si desidera regolare.

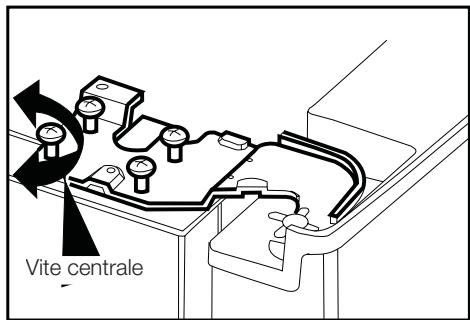

Regolare la porta in modo appropriato, come desiderato, allentando le viti.

Fissare la porta che è stata regolata stringendo le viti, perché modificare la posizione della porta stessa.

Riposizionare la copertura del cardine e fissare con la vite.

Installazione del filtro dell'acqua

(in alcuni modelli)

Requisiti di installazione

Due diverse fonti di acqua devono essere collegate al frigorifero per la fornitura di acqua: la fornitura di acqua fredda di rete e l'acqua in una brocca. Bisogna utilizzare una pompa per usare l'acqua della brocca.

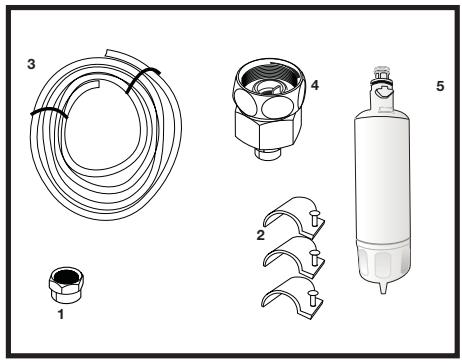

Controllare che le parti elencate sotto siano in dotazione con l'apparecchio.

1. Giunto per collegamento del tubo dell'acqua dietro l'elettrodomestico.
2. 3 pezzi di clip di tubo (in caso sia necessario assicurare il tubo dell'acqua)

Nota: Poiché non è necessario usare le parti che seguono con una brocca, potrebbero non essere presenti nel prodotto acquistato.

1. Tubo per acqua da 5 metri (diametro 1/4 di pollice)
2. Valvola per l'acqua fredda con filtro (adattatore rubinetto)
3. Filtro dell'acqua da inserire all'interno dello scomparto del freezer.

Collegamento dell'acqua al frigorifero. Si prega di seguire attentamente le istruzioni.

Collegamento al tubo dell'acqua del frigorifero

1. Dopo il montaggio del giunto sul tubo dell'acqua, inserire il tubo dell'acqua nella valvola d'ingresso del frigorifero premendo verso il basso.
2. Fissare il giunto come mostrato nella figura opposta, premendo con la mano sulla valvola d'ingresso del frigorifero.

(a-Tubo dell'acqua, b-Giunto, c-Valvola) Nota 1: Non sarà necessario stringere il giunto con un utensile per un buon serraggio. In caso di perdita, usare una chiave inglese o un paio di pinze per serrare il giunto.

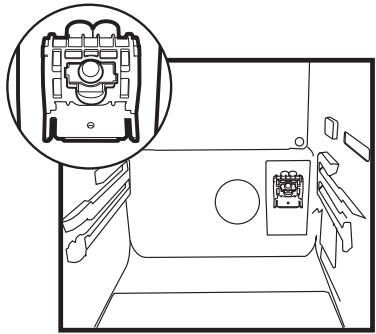

Per montare il filtro dell'acqua, seguire le istruzioni che seguono facendo riferimento alle figure fornite:

1. Premere il tasto Ice cancel sul display. (Figura 1)

1. Rimuovere la copertura del filtro dello scomparto frigo tirando in avanti. (Figura 2)

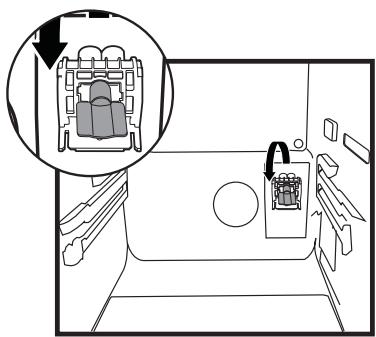

1. Estrarre la copertura by-pass del filtro dell'acqua, ruotandola verso il basso. (Figura 3-4) Avvertenza: Prima di tirare fuori la copertura by-pass, accertarsi che la modalità "Ice off" sia attiva. Nota: È normale che qualche goccia d'acqua scenda dalla copertura dopo che questa è stata tirata fuori.
2. Rimuovere il coperchio sulla parte alta del filtro dell'acqua per posizionarlo come mostrato nella figura e ruotare verso l'alto per bloccarlo. (Figura 5)
3. Premere il tasto Ice cancel sul display per uscire da questa modalità.

Il filtro dell'acqua deve essere sostituito ogni 6 mesi. Quando viene sostituito o quando non è più utilizzabile, il filtro dell'acqua deve essere rimosso come indicato in figura e deve essere collegata la copertura by-pass. Bisogna assicurarsi che la modalità Ice off sia attiva prima di estrarre.

Avvertenza: Il filtro dell'acqua pulisce alcune particelle estranee nell'acqua. Non purifica l'acqua dai microrganismi. Avvertenza: Il tasto Ice off deve sempre essere premuto durante la sostituzione del filtro dell'acqua o durante l'installazione della copertura by-pass.

Collegamento del flessibile dell'acqua alla brocca

(in alcuni modelli)

Per collegare l'acqua al frigorifero da una brocca, è necessaria una pompa. Seguire le istruzioni sotto dopo aver collegato un'estremità del tubo dell'acqua che fuoriesce dalla pompa al frigorifero, come descritto nella pagina precedente.

1. Completare il collegamento spingendo l'altra estremità del tubo dell'acqua nell'ingresso del tubo dell'acqua della pompa, come indicato nella figura.
2. Mettere e fissare il flessibile della pompa nella brocca come indicato nella figura.
3. Dopo il completamento del collegamento, inserire e avviare la pompa.

Per fornire un funzionamento efficiente della pompa, aspettare 2-3 minuti dopo l'avvio della stessa.

Nota: si può vedere il manuale utente della pompa quando si esegue il collegamento idrico.

Collegamento al tubo dell'acqua all'impianto principale dell'acqua fredda. (in alcuni modelli)

Se si desidera usare il frigorifero collegandolo alla linea dell'acqua fredda di rete,

bisognerà collegare una valvola di connessione standard 1/2" al punto di fornitura dell'acqua fredda domestica.

Nel caso in cui questa valvola non sia presente o non se ne abbia la certezza, consultare un idraulico qualificato.

1. Separare il giunto dall'adattatore del rubinetto. (Figura A)
2. Installare l'adattatore del rubinetto alla valvola 1/2" come mostrato in figura. (Figura B)
3. Dopo aver inserito il tubo dell'acqua al giunto, installarlo all'adattatore del rubinetto e inserire nel rubinetto come mostrato in figura. (Figura C)
4. Serrare il giunto manualmente. In caso di perdita, usare una chiave inglese o un paio di pinze per serrare il giunto.

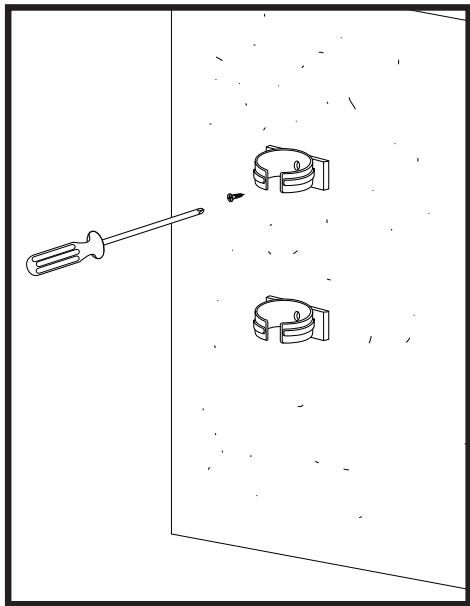

Avvertenza: Assicurare il tubo dell'acqua a punti adatti per mezzo delle clip fornite per evitare qualsiasi danno o dislocazione o scollegamento accidentale.

Avvertenza: Dopo aver acceso la valvola dell'acqua, assicurarsi che non ci siano perdite ai due punti di collegamento del tubo dell'acqua. In caso di perdita, chiudere immediatamente la valvola e serrare tutti i raccordi utilizzando una chiave inglese o un paio di pinze.

Avvertenza: Accertarsi che la valvola standard 1/2" collegata alla fornitura principale dell'acqua fredda sia disponibile e che sia completamente disattivata.

Nota 1: Non c'è bisogno di usare il filtro dell'acqua se si usa una brocca.

Nota 2: Bisogna usare una pompa quando si utilizza una brocca.

Prima del primo utilizzo dell'erogatore di ghiaccio/acqua

La pressione principale dell'acqua non deve scendere sotto 1 bar. La pressione principale dell'acqua non deve salire sopra 8 bar. Bisogna utilizzare una pompa se la pressione dell'acqua scende al di sotto di 1 bar o se si usa una brocca. Il sistema d'acqua del frigorifero deve essere collegato all'impianto principale dell'acqua fredda. Non deve essere collegato all'acqua calda. Durante l'operazione iniziale del frigorifero non si potrà ottenere acqua. Questo è provocato dall'aria nel sistema. Per scaricare l'aria dal sistema, premere l'erogatore per circa 1 minuto finché l'acqua non fuoriesca dall'erogatore. All'inizio il flusso dell'acqua può essere irregolare. Il flusso dell'acqua irregolare si normalizzerà quando l'aria sarà scaricata dal sistema. All'avvio iniziale del frigorifero, devono passare circa 12 ore prima che sia possibile ottenere acqua fredda. La pressione principale dell'acqua deve trovarsi tra 1-8 bar per un funzionamento dell'erogatore ghiaccio/acqua privo di problemi. Per questo, controllare che un bicchiere di acqua (100 cc) si possa riempire in 10 secondi.

I primi 10 bicchieri di acqua non dovrebbero essere consumati. Per ottenere ghiaccio dall'erogatore per la prima volta, devono passare 12 ore. Se nell'erogatore non c'è abbastanza ghiaccio, quello non può essere ottenuto. Approssimativamente non devono essere usati i primi 30 cubetti di ghiaccio ottenuti dall'erogatore. Usare sempre il filtro dell'acqua quando non viene usata una brocca.

Preparazione

Il frigorifero dovrà essere installato ad almeno 30 cm lontano da fonti di calore, come fornelli, riscaldamento centrale e stufe, e ad almeno 5 cm da fornelli elettrici e non deve essere esposto alla luce diretta del sole. La temperatura ambiente della stanza in cui viene installato il frigorifero deve essere almeno 10°C. Usare il frigorifero in ambienti con temperature inferiori non è consigliabile per motivi di efficienza. Assicurarsi che l'interno del frigorifero sia ben pulito. In caso di installazione di due frigoriferi l'uno accanto all'altro, devono esserci almeno 2 cm di distanza tra di loro. Quando il frigorifero viene messo in funzione per la prima volta, osservare le seguenti istruzioni per le prime sei ore.

• La porta non si deve aprire frequentemente.
• Deve funzionare vuoto senza alimenti all'interno.
• Non staccare il frigo alla presa di corrente. Se si verifica un calo di potenza al di là del controllo dell'utente, vedere le avvertenze nella sezione "Soluzioni consigliate per i problemi".

Conservare i materiali originali di imballaggio per futuri trasporti o spostamenti.

5 Utilizzo del frigorifero

1. Tasto Fridge Set
2. Tasto Vacation mode
3. Tasto Quick fridge
4. Tasto Key lock
5. Tasto Ice off
6. Spie erogatore acqua
7. Tasto Ice / Water selection
8. Tasto spia Water Dispenser
9. Tasto Filter Reset
10. Tasto Auto Eco
11. Tasto Quick freeze
12. Tasto Freezer Set
13. Indicatore modalità Economy
14. Indicatore di alta umidità
15. Indicatore di raffreddamento rapido
16. Indicatore di impostazione della temperatura frigo
17. Indicatore di avvertenza errore/alta temperatura
18. Indicatore di apertura porta frigo
19. Indicatore di blocco tasti
20. Indicatore di modalità vacanza
21. Indicatore acqua
22. Indicatore ghiaccio non presente
23. Indicatore trita ghiaccio
24. Indicatore ghiaccio a cubetti
25. Indicatore Auto Eco
26. Indicatore di reimpostazione filtro
27. Indicatore di apertura porta freezer
28. Indicatore di impostazione temperatura scomparto freezer
29. Indicatore di congelamento rapido
30. Indicatore ionizzatore

OPZIONALE

Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nel prodotto acquistato, significa che sono da intendersi per altri modelli.

Regolazione scomparto freezer	Regolazione scomparto frigo	Spiegazioni
-15°C	4°C	Queste sono i consigli di impostazione normale.
-18,-21 o -24°C	4°C	Queste impostazioni sono consigliate quando la temperature ambiente supera i 30°C.
Fresh Freeze	4°C	Utilizzato quando si desidera congelare gli alimenti o produrre ghiaccio in breve tempo. Il frigoriferro tornerà alla sua modalità precedente quando il processo termina.
-15°C o inferiore	2°C	Se si pensa che il frigoriferro non è abbastanza freddo a causa di condizioni troppo calde o di frequenti aperture della porta.
-15°C o inferiore	Quick Cool	Si più usare quando lo scomparto del frigoriferro è sovraccarico o se si desidera che gli alimenti si raffreddino velocemente.

Impostazione della temperatura dello scomparto frigo

La temperatura dello scomparto frigo può essere impostata ad una delle seguenti temperature: 8, 6, 4 e 2 °C

Premere il tasto Fridge Set per cambiare. La temperatura diminuirà a 2 °C

Ogni volta che viene premuto quel tasto, essa scenderà e poi andrà alle impostazioni più elevate. Rilasciare alla temperatura desiderata e verrà impostata la nuova temperatura.

Se si pensa che il cibo sia troppo freddo, è possibile regolare le impostazioni di temperatura dello scomparto del frigo a 6 o 8.

Impostazione della temperatura dello scomparto freezer

La temperatura del frigorifero può essere impostata ad una delle seguenti temperature: -15 / -18 / -21 / -24 e -24°C

Premere il tasto Freezer Set per cambiare. La temperatura diminuirà di 2°C. Ogni volta che viene premuto quel tasto, essa scenderà e poi andrà alle impostazioni più elevate. Rilasciare alla temperatura desiderata e sarà impostata la nuova temperatura.

Funzione Fresh Freeze

Una volta premuto il tasto "Fresh Freeze", il compressore funzionerà per circa 14 ore. L'indicatore Fresh Freeze brillerà. Per annullare questa funzione premere nuovamente il tasto Fresh Freeze. L'indicatore Fresh Freeze si spegnerà e tornerà alle sue normali impostazioni. Fresh Freeze si annullerà automaticamente dopo 12 ore se non annullato prima manualmente.

Se è necessario congelare grandi quantità di cibo fresco, premere il tasto

Fresh Freeze 14 ore prima di inserire il cibo nello scomparto freezer.

Funzione di congelamento rapido

Quando si preme il tasto Quick Cool la temperatura dello scomparto diventerà più fredda dei valori regolati. Questa funzione può essere usata per alimenti posti nello scomparto del frigo e che necessitano di raffreddare velocemente. Dopo la pressione del tasto Quick Cool, il relativo indicatore brillerà. Per annullare questa funzione, premere nuovamente il tasto Quick Cool. L'indicatore di congelamento rapido si spegnerà e tornerà alle sue normali impostazioni. La funzione di congelamento rapido si annullerà automaticamente se non verrà cancellata prima manualmente.

Tasto Vacation

Nel caso in cui lo scomparto del frigorifero non venga usato per lungo tempo, l'uso dello scomparto del frigorifero può essere cancellato premendo il tasto Vacation. In quel modo il frigorifero può operare in modo più economico. Premere il tasto Vacation per 3 secondi per attivare questa funzione. Quando questa funzione è attiva, la porta dello scomparto del frigo deve essere tenuta chiusa e nessun alimento deve essere lasciato nello scomparto del frigorifero.

Tasto Auto Eco (funzione speciale risparmio)

Quando si preme il tasto "Auto Eco", si attiverà la funzione risparmio automatico. Se quando questa funzione viene selezionata, la porta del frigorifero è tenuta chiusa per un lungo periodo, lo scomparto del frigorifero si porterà alla funzione di operatività più economica per salvaguardare automaticamente l'elettricità. Quando si

preme nuovamente il tasto Auto Eco, la funzione sarà disattivata.

Ionizzatore

Lo ionizzatore aiuta a purificare l'aria del frigo e viene avviato automaticamente.

Tasto Key Lock

Il blocco tasti è attivato quando questo tasto viene premuto per 3 secondi e tutti i tasti e l'erogatore non funzioneranno. Se si desidera disattivarlo, premere nuovamente il blocco tasti per 3 secondi.

Illuminazione erogatore acqua

Quando il tasto Light viene premuto, la spia dell'erogatore dell'acqua lampeggerà e si spegnerà quando il tasto viene nuovamente premuto. Questa illuminazione si accenderà anche quando la serratura dell'erogatore dell'acqua è premuta e si spegnerà poco dopo aver rilasciato la serratura.

Selezione tipo acqua/ghiaccio

Con il tasto Dispenser Selection, si seleziona una delle opzioni: "acqua", "cubetti di ghiaccio" o "ghiaccio tritato".

Erogatore ghiaccio/acqua

Con le sue tre diverse funzioni, l'erogatore soddisfa in modo efficiente le necessità di acqua fredda, cubetti di ghiaccio e ghiaccio tritato senza dover aprire la porta del frigorifero. È una fonte continua di acqua fredda e ghiaccio senza aggiunta di acqua. Il pannello di controllo di semplice utilizzo fornisce le seguenti funzioni:

Nota:

L'acqua o il ghiaccio possono essere erogati per un massimo di 90 secondi a ciascun utilizzo.

• Quando la porta del freezer è aperta,

l'erogatore non funziona.

Cubetti di ghiaccio Ghiaccio tritato Acqua fredda

Uso dell'erogatore del ghiaccio

Notare che i primi cubetti di ghiaccio non saranno pronti prima di 12 ore dall'accensione dell'elettrodomestico.

In caso si abbia necessità di ghiaccio, come ad esempio durante l'inverno o in caso si sia in vacanza, selezionare la funzione Ice off.

Il dispositivo di ghiaccio produce circa 110 cubetti di ghiaccio in 24 ore e tale quantità può cambiare a seconda della frequenza di apertura delle porte, delle impostazioni del frigorifero e dei blackout di energia. Il ghiaccio prodotto può essere ottenuto dall'erogatore come cubetto o ghiaccio tritato.

È normale avere ghiaccio tritato dal dispenser in un periodo di tempo più lungo che per i cubetti di ghiaccio, e anche del ghiaccio tritato prima che i cubetti fuoriescano se è stata selezionata l'opzione ghiaccio tritato prima di selezionare l'opzione cubetti di ghiaccio.

Se l'erogatore del ghiaccio non viene usato per molto tempo o in caso di assenza di alimentazione, potrebbero formarsi blocchi di ghiaccio o il ghiaccio potrebbe assumere un cattivo odore o sapore, quindi bisogna smaltire il ghiaccio e pulire bene l'alloggiamento.

Avvertenze

Non aggiungere ghiaccio nello scomparto erogatore del ghiaccio. Questo potrebbe influenzare negativamente la fornitura del ghiaccio o il ghiaccio tritato.

È normale trovare 2 cubetti di ghiaccio attaccati nel contenitore.

Le parti mobili, come le lame dell'erogatore del ghiaccio e dello scomparto cubetti, non devono essere toccate per evitare lesioni. Non usare mai oggetti taglienti per rimuovere i cubetti. Ciò può provocare danni alla scatola del ghiaccio. I residui di cibo non devono mai essere posti nella scatola del ghiaccio per raffreddarli. Quando il contenitore del ghiaccio deve essere rimosso per un motivo qualsiasi, premere prima di tutto il tasto Ice off.

Ice off

Per arrestare la formazione di ghiaccio, premere il tasto Ice off. Quando Ice off è selezionato, l'acqua non sarà portata nell'Icematic. Il ghiaccio che vi si trova può essere prelevato dall'erogatore. Per ripristinare la formazione del ghiaccio, il tasto Ice off deve essere premuto nuovamente.

Avvertenza: Se non si utilizza l'erogatore del ghiaccio, non dimenticare di mettere il condotto del ghiaccio nell'anello all'interno della porta del freezer. (Vedere la sezione Il frigorifero)

Tasto FILTER Reset:

Il filtro dell'acqua deve essere sostituito ogni sei mesi. L'indicatore per la reimpostazione del filtro si illumina se il filtro dell'acqua deve essere cambiato. Premere il tasto Filter Reset per 3 secondi per annullare l'avvertenza.

Uso dell'erogatore d'acqua

Avvertenze

È normale che i primi due bicchieri di acqua provenienti dall'erogatore siano tiepidi.

Nei casi in cui l'erogatore dell'acqua non sia stato usato di frequente, una sufficiente quantità di acqua deve essere scaricata dall'erogatore per ottenere acqua fresca.

Vaschetta di raccolta

Le gocce d'acqua che cadono durante l'uso si accumulano nella vaschetta di raccolta. Si può rimuovere la vaschetta di raccolta estraendola tirando verso di sé o premendo ai bordi (a seconda del modello). È possibile rimuovere l'acqua con una spugna bagnata e asciugare con un panno morbido.

Ripiani estraibili

I ripiani estraibili possono essere tolti sollevandoli leggermente alla parte anteriore e muovendoli avanti e indietro. Essi arrivano ad un punto di arresto quando vengono tirati in avanti consentendo di raggiungere gli alimenti che si trovano sul retro; quando vengono tirati leggermente verso l'alto al secondo punto di arresto, il ripiano viene rilasciato.

Il ripiano deve essere tenuto stretto dal basso per evitare che si capovolga. Il ripiano è posto sui binari ai lati del corpo del frigorifero portandolo ad un livello inferiore o superiore.

Il ripiano deve essere spinto all'indietro per sistemarsi completamente.

Spia blu

I cibi immagazzinati nei cestelli che sono segnati da una spia blu continuano la loro fotosintesi grazie all'effetto delle onde della luce blu e quindi conservano la freschezza e aumentano il contenuto di vitamine.

Ionizzazione:

L'aria è ionizzata mediante il sistema ionizzatore nel condotto dell'aria dello scomparto frigo. Grazie a questo sistema, i batteri e le particelle che si formano nell'aria e che provocano odore sono rimossi.

Scomparto per le uova

È possibile installare il porta uova sul ripiano desiderato della porta o del corpo.

Non porre mai il porta uova nello scomparto del freezer.

Scomparto Fresh Freeze

Questo scomparto congela gli alimenti velocemente e preserva il loro gusto e i loro valori nutrizionali.

Cursori di controllo dell'umidità dello scomparto frutta e verdura

Lo scomparto frutta e verdura del frigorifero è progettato in modo speciale per mantenere la verdura fresca e prevenire la perdita di umidità. L'aria fredda circola intorno a frutta e verdura e la quantità di aria che passa attraverso di essi è controllata dai cursori sul lato anteriore del coperchio dello scomparto. I cursori di controllo dell'umidità possono essere regolati nella posizione adatta alle condizioni di umidità e raffreddamento degli alimenti nello scomparto.

Se si desidera che gli alimenti nello scomparto si raffreddino di più, aprire i fori dei cursori di controllo dell'umidità; se si vuole che si raffreddino di meno e conservino più a lungo l'umidità, chiudere i fori.

Consigli per la conservazione di cibi congelati

• Il cibo congelato in commercio deve essere riposto secondo le istruzioni del fabbricante per un congelamento (4 stelle) del cibo nello scomparto apposito.
• Per assicurare che sia conservata l'alta qualità del cibo congelato dal fabbricante e dal rivenditore, considerare i seguenti punti:
• Il cibo da congelare deve essere posto nello scomparto del freezer il più presto possibile dopo l'acquisto.
• Verificare che il contenuto sia etichettato e datato.
• Non superare le date indicate come "Usare entro" o "Preferibilmente entro" sulla confezione.

In caso di interruzione di alimentazione, non aprire la porta. Anche se l'assenza di corrente dura fino al tempo specificato sull'etichetta informativa (lato interno sinistro del frigorifero), gli alimenti congelati non saranno influenzati. Se l'interruzione della corrente è prolungata, è necessario controllare il cibo e mangiarlo immediatamente o cucinarlo e ricongelarlo.

Sbrinamento

Lo scomparto freezer si sbrina automaticamente.

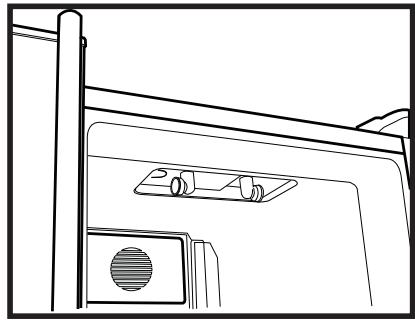

Sostituzione della lampadina interna

Se la luce non dovesse funzionare, procedere come segue:

1. Spegnere la presa di corrente ed estrarre la spina di rete. Rimuovere tutti i ripiani e cassetti per un facile accesso.
2. Le coperture delle luci nelle sezioni freezer e frigo sono aperte premendo con la mano; rilasciare prima un lato e poi l'altro premendo sui lati come illustrato nelle figure.
3. Come prima cosa controllare che la lampadina non si sia allentata, assicurandosi che sia perfettamente avvitata nell'alloggiamento. Reinserire la spina e accendere. Se la lampadina funziona, rimettere a posto il coperchio della luce, inserendo il capocorda posteriore e spingendo per posizionare i due capicorda anteriori.
4. Se la luce ancora non funziona, spegnere la presa di corrente ed estrarre la spina di rete. Sostituire la lampadina con una nuova lampadina con attacco a vite E14 (SES) da 15 watt (max).
5. Smaltire immediatamente e con attenzione le lampadine bruciate.

La lampadina di ricambio può essere facilmente acquistata presso un buon negozio di apparecchiature elettriche o un negozio di fai-da-te.

6 Manutenzione e pulizia

Non usare mai gasolio, benzene o sostanze simili per scopi di pulizia. È consigliato scollegare l'apparecchio prima della pulizia. Non utilizzare mai attrezzi appuntiti o sostanze abrasive, saponi, detergenti per la casa o cere per la pulizia. Utilizzare acqua tiepida per pulire l'alloggiamento del frigorifero e asciugarlo. Utilizzare un panno umido intriso di una soluzione composta da un cucchiaino di bicarbonato di soda e da circa mezzo litro di acqua e pulire l'interno, quindi asciugare. Assicurarsi che l'acqua non penetri nel quadro di lavoro della temperatura. Se il frigorifero non viene usato per un lungo periodo di tempo, scollegare il cavo di alimentazione, rimuovere tutti gli alimenti dal suo interno, pulirlo e lasciare lo sportello aperto. Controllare le guarnizioni della porta periodicamente per garantire che siano pulite e che non siano presenti particelle di cibo. Per rimuovere il vassoio dello sportello, rimuovere tutto il contenuto e spingere semplicemente il vassoio verso l'alto.

Protezione delle superfici di plastica

Non inserire oli liquidi o piatti cotti in olio nel frigorifero se in contenitori non sigillati poiché questi possono danneggiare le superfici in plastica del frigorifero. In caso di fuoriuscita di olio sulle superfici in plastica, pulire e asciugare le parti della superficie con acqua tiepida.

Scatola del ghiaccio ed erogatore di acqua

Per pulire la scatola del ghiaccio, procedere come segue secondo le avvertenze sotto indicate: tirare delicatamente la scatola del ghiaccio verso di sé per rilasciarla, quindi sollevarla e rimuoverla. Eliminare il ghiaccio dalla scatola, se presente. Per tirare fuori il ghiaccio attaccato, usare oggetti non taglienti per evitare danni alla scatola del ghiaccio. Prestare attenzione che la scatola del ghiaccio non sia umida prima di rimetterla nel suo alloggiamento. Se si vuole ottenere ghiaccio dall'erogatore dopo aver posizionato nuovamente la scatola del ghiaccio nel suo alloggiamento e aver chiuso la porta del freezer, uscire dalla modalità Ice off premendo nuovamente il tasto Ice off.

Non toccare le parti mobili come il coltello della scatola del ghiaccio. Lasciare il serbatoio dell'acqua vuoto quando non lo si userà per molto tempo.

Scomparto Chiller

Se si desidera usare il contenitore per la conservazione sotto al ripiano come scomparto Chiller, il contenitore per la conservazione sotto al ripiano deve essere posizionato come mostrato nell'immagine.

Gli scomparti Chiller consentono di precongelare gli alimenti in modo che siano pronti per essere congelati. È inoltre possibile usare questi scomparti per conservare il cibo a una temperatura leggermente inferiore a quella dello scomparto frigo.

È possibile aumentare il volume interno del frigo estraendo lo scomparto Chiller desiderato. Per farlo, tirare lo scomparto verso di sé; lo scomparto pende verso il blocco e si ferma. Questo scomparto sarà rilasciato quando lo si solleva di circa 1 cm e lo si tira verso di sé.

Minibar

La porta del minibar offre un comfort extra quando si usa il frigorifero. Il ripiano della porta nel frigorifero può essere raggiunto senza aprire la porta del frigorifero; grazie a questa funzione, si possono facilmente estrarre dal frigorifero gli alimenti e le bevande consumati di frequente. Poiché non si deve aprire la porta del frigorifero di frequente, il consumo di energia del frigorifero diminuirà.

Per aprire la porta del minibar, premere la mano sul minibar e tirare indietro per aprire.

Quando la porta del minibar è aperta, si può usare la parte interna della porta come ripiano su cui porre bottiglie e bicchieri per un tempo breve, come mostrato nella figura.

Avvertenza: Non fare mai cose che possono provocare pressione sulla porta come sedere, salire o appendersi alla parte usata come ripiano; non mettere oggetti pesanti su di essa. Questo può provocare danni al frigorifero o lesioni alla persona.

Avvertenza: Non tagliare mai la porta del minibar e prestare attenzione che la porta non venga danneggiata da oggetti appuntiti.

7 Soluzioni consigliate per i problemi

Prima di chiamare il servizio assistenza, rivedere la lista precedente. Si risparmierà tempo e denaro. Questa lista comprende frequenti reclami che non derivano da difetti di lavorazione o dai materiali utilizzati. Alcune delle funzioni descritte qui potrebbero non esistere nel proprio prodotto.

Il frigorifero non funziona.

· Il frigorifero è correttamente collegato alla corrente? Inserire la spina nella presa a muro.

· Il fusibile della presa a cui è collegato il frigorifero è funzionante o il fusibile principale è saltato? Controllare il fusibile.

Condensa sulla parete laterale dello scomparto frigo (MULTIZONE, COOL CONTROL e FLEXI ZONE).

· Ambiente in condizioni molto fredde. Apertura e chiusura frequente della porta Ambiente in condizioni molto umide Conservazione del cibo contentente liquidi in contentitori aperti. Porta lasciata aperta. Portare il termostato a temperatura inferiore.

· Diminuire il tempo di aperture della porta o aprirla meno frequentemente.

· Copririle il cibo contentuto in contentitori aperti con materiale adatto.

· Ascuiare la condensa con un panno asciutto e controllare se continua.

Il compressore non funziona

· La protezione termica del compressore è inattiva in caso di mancanza di corrente o di mancato collegamento alla presa, se ilsystema refrigerante non è ancora stato regolato. Il frigorifero comincerà a funzionare dopo circa 6 minuti. Chiamare il servizio assistenza se il frigorifero non inizia a funzionare al termin di questo periodo.

· Il frigorifero è nel ciclo di sbrinamento. Si tratta di una casa per un frigorifero con sbrinamento completeness automatico. Il ciclo di sbrinamento si verifica periodicamente.

· L'elettrodomestico non è collegato alla presa. Accertarsi che la spina sia insertita in modo corretto nella presa.

· Le regolazioni di temperature sono eseguite correttamente?

· Potrebbe esserci un'assenza di corrente.

Il freezer funziona frequentlymente o per lunghi periodi.

Il nuovo frigoriferro è più grande del precedente. Ciò è abbastanza normale. I grande frigoriferi lavorano per lunghi periodi di tempo.La temperature ambiente può essere alta. Ciò è abbastanza normale.Il frigorifero è stato collegato alla presa di recente o è stato riempito di cibo. Lo sbrinamento completo del frigoriferro può durare un paio d'ore.Grandi quantità di cibo caldo sono state recentamente insertite. I cibi caldi devono essere raffreddati fino alla temperature ambiente prima di essere riposti nel frigoriferro.La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di frequente. L'aria tiepida entrata nel frigoriferro ne provoca il funzionamento per un periodo più lungo. Aprire le porte meno frequentlymente.La porta del frigoriferro o del freezer è stata lasciata aperta. La/e porta/e non si chiude/chiudono.Il frigo è regolato a temperature molto bassa. Regolare la temperature del frigoriferro ad un livello più alto e attendere fino a che la stessa sia acquisita.La chiusura della porta del frigoriferro o del freezer può essere usurata, rotta o non insertita in modo appropriato. Pulire o sostituire la guarnizione. Guarnizioni rotte o danneggiate provocano il funzionamento del frigo per periodi più lunghi per mantenere la temperature corrente.

La temperature ambiente è molto bassa quando la temperature del frigoriferro è sufficiente.

Il frigo è regolato a temperature molto bassa. Regolare la temperature ad un livello più alto e controllare.

La temperature ambiente è molto bassa quando la temperature del freezer è sufficiente.Il frigoriferro potrebbe essere stato regolato a temperature molto bassa.Regolare la temperature ad un livello più alto e controllare.II cibo che è nei cassetti dello scomparto frigo si sta congelando.II frigoriferro potrebbe essere stato regolato a temperature molto bassa.Regolare la temperature ad un livello più alto e controllare.

La temperature del frigo o freezer è molto alta.II frigoriferro potrebbe essere stato regolato a temperature molto alta. La regolazione del frigoriferro provoca effetti sulla temperature del freezer.Cambiare la temperature di frigo o freezer fino a cheessa non raggiunge un livello sufficiente.La porta del freezer rimane aperta per un lungo periodo o le portesa sono state aperte di frequente; aprire con minore frequenza.La porta potrebbe essere rimasta aperta; chiudere la porta completamente.Grandi quantità di cibo caldo sono state recentamente insertite. Attendere fino a che il frigoriferro o freezer non raggiungono la temperature desiderata.II frigoriferro è stato collegato alla presa di recente. Lo sbrinamento completo del frigoriferro ha bisogno di tempo.

Il rumore+aumenta quando il frigorifero sta lavorando.

• La performance operativa del frigorifero più volte cancellato secondi i campiamenti della temperature ambiente. Si tratta di una casa normale e non di un guasto.

Vibrazioni o rumore.

• Il pavimento non è orizzontale o è debole. Il frigorifero ondeggia quando si sposta lentamente. Accertarsi che il pavimento sa in piano e force abbastanza da所提供tau il frigorifero.

• Il rumore potrebbe essere provocato dagli oggetti nel frigorifero. Bisognarimuovere gli oggetti sopra al frigorifero.

Ci sono rumori che provengono dal frigorifero come gocciolamenti o spruzzo di liquididi.

• Il flusso di liquido e gas si verifica secondo i principi operativi del frigorifero. Si tratta di una casa normale e non di un guasto.

C'è un rumore come vento che soffia.

• Le ventole sono usate per raffreddare il frigorifero. Si tratta di una casa normale e non di un guasto.

Condensa sulla parete interna del frigorifero.

• Il clima caldo/umido+aumenta il ghiaccio e la condensa. Si tratta di una casa normale e non di un guasto.

• Le porte potrebbero essere state lasciate aperte; assicurarsi che sono completamente chiuse.

• La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di_freqente; aprire con minore frequenza.

Umidità al di fuori del frigorifero o tra le porta.

• Potrebbe esserci umidità nell'aria; quello è normale nei climi umidi. Al diminuire dell'umidità, la condensa scompare.

Odore cattivo dentro al frigorifero.

• L'interno del frigorifero deve essere pulito. Pulire l'interno con una spugna, acqua tiepida o carbonata.

• Alcuni contentitori o alcuni materiali per la confezione possono provocare odori. Usare contentitori diversi o marche diverse.

La porta non è chiusa.

• Il cibo impedisce la chiusura della porta. Sostituire le confezioni che ostruiscono la porta.

• Il frigorifero non èpletamente verticale sul pavimento e rotola quando è spostato leggermente. Regolare le viti di elevazione.

• Il pavimento non è orizzontale o forte. Accertarsi che il pavimento sia in piano, forte e in grado di所提供tau il frigorifero.

Gli scomparti frutta e verdura sono bloccati.

• Il cibo potrebbe toccare il fatto del cassetto. Risistemare il cibo nel cassetto.

Gentile cliente, legga attentamente questo manuale!

Gentile acquirente!

Speriamo che il nostro prodotto, realizzato su moderne linee di produzione e verificato con le più accurate procedure di controllo qualità, possa servirLe fedelmente.

Pertanto, prima di utilizzare il prodotto, Le raccomandiamo di leggere attentamente e completamente questo manuale e di conservarlo a portata di mano per future consultazioni.

Questo manuale

- La aiuterà a utilizzare il prodotto in modo rapido e sicuro. - Prima di installare e utilizzare il prodotto, leggere attentamente il manuale. - Seguire le istruzioni, prestando particolare attenzione alle norme di sicurezza. Conservare il manuale in un luogo accessibile, poiché potrebbe esserci utile in futuro. - Inoltre, leggere gli altri documenti forniti con il prodotto.

Si prega di notare che questo manuale di istruzioni può essere utilizzato anche per altri modelli.

SIMBOLI UTILIZZATI

In questo manuale di istruzioni vengono utilizzati i seguenti simboli:

Informazioni importanti o consigli utili per l'uso.

Avvertenza per la sicurezza di persone e cose.

Avvertenza su tensione elettrica pericolosa.

Smaltimento

Su questo prodotto è apposto il simbolo della raccolta differenziata per i rifiuti di apparecchiature elettriche ed elettroniche (WEEE).

Per trattare questo prodotto, seguire le indicazioni della Direttiva Europea 2002/96/EC al fine di riciclarlo e ridurre gli effetti negativi sull'ambiente. Per ulteriori informazioni, contattare le autorità locali o regionali. Le apparecchiature elettroniche non incluse nel processo di raccolta differenziata dei rifiuti rappresentano un potenziale pericolo per l'ambiente e la salute a causa delle sostanze in esse contenute.

2 Istruzioni importanti per la sicurezza

Uso previsto
