MANUALE UTENTE GNE60520X BEKO

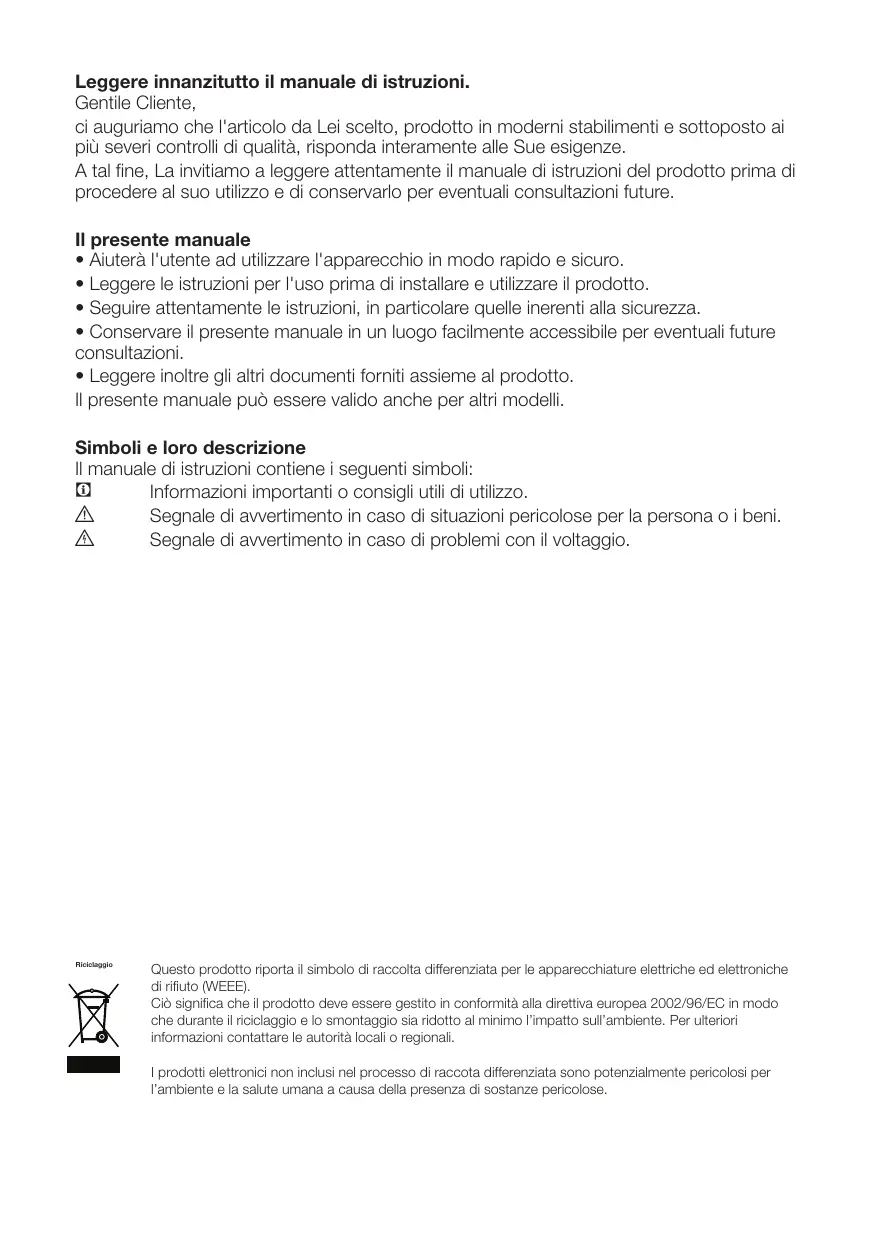

DE Leggere innanzitutto il manuale di istruzioni. Gentile Cliente, ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue esigenze. A tal fine, La invitiamo a leggere attentamente il manuale di istruzioni del prodotto prima di procedere al suo utilizzo e di conservarlo per eventuali consultazioni future. Il presente manuale • Aiuterà l'utente ad utilizzare l'apparecchio in modo rapido e sicuro. • Leggere le istruzioni per l'uso prima di installare e utilizzare il prodotto. • Seguire attentamente le istruzioni, in particolare quelle inerenti alla sicurezza. • Conservare il presente manuale in un luogo facilmente accessibile per eventuali future consultazioni. • Leggere inoltre gli altri documenti forniti assieme al prodotto. Il presente manuale può essere valido anche per altri modelli. Simboli e loro descrizione Il manuale di istruzioni contiene i seguenti simboli: C Informazioni importanti o consigli utili di utilizzo. A Segnale di avvertimento in caso di situazioni pericolose per la persona o i beni. B Segnale di avvertimento in caso di problemi con il voltaggio.

Questo prodotto riporta il simbolo di raccolta differenziata per le apparecchiature elettriche ed elettroniche di rifiuto (WEEE). Ciò significa che il prodotto deve essere gestito in conformità alla direttiva europea 2002/96/EC in modo che durante il riciclaggio e lo smontaggio sia ridotto al minimo l’impatto sull’ambiente. Per ulteriori informazioni contattare le autorità locali o regionali. I prodotti elettronici non inclusi nel processo di raccota differenziata sono potenzialmente pericolosi per l’ambiente e la salute umana a causa della presenza di sostanze pericolose.

2 Avvertenze importanti per la sicurezza 4 Uso previsto 4 Sicurezza generale 4 Sicurezza bambini 6 Avvertenza HCA 6 Cose da fare per risparmiare energia.. 6

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero 7 Prima di utilizzare il frigorifero 7 Collegamento elettrico 8 Smaltimento del materiale di imballaggio 8 Smaltimento del vecchio frigorifero 8 Posizionamento e installazione 9 Regolazione bilanciamento pavimento.9 Regolazione della distanza tra la porta superiore 10

5 Utilizzo del frigorifero

Pannello dei comandi 12 Allarme di apertura sportello: 14 Scomparto per le uova 15 Ripiani estraibili 15 Scomparto Chiller 15 Scomparto frutta e verdura 16 Sezione mobile centrale . 17 Spia blu 17 Cassetto telescopico 18 Allarme di apertura sportello: 18 Sistema dual cooling: 18 Congelamento di cibi freschi 19 Consigli per la conservazione di cibi congelati 19 Posizionamento alimenti 20 Informazioni di congelamento profondo 20

6 Manutenzione e pulizia 21 Protezione delle superfici di plastica .21

7 Soluzioni consigliate per i problemi 22

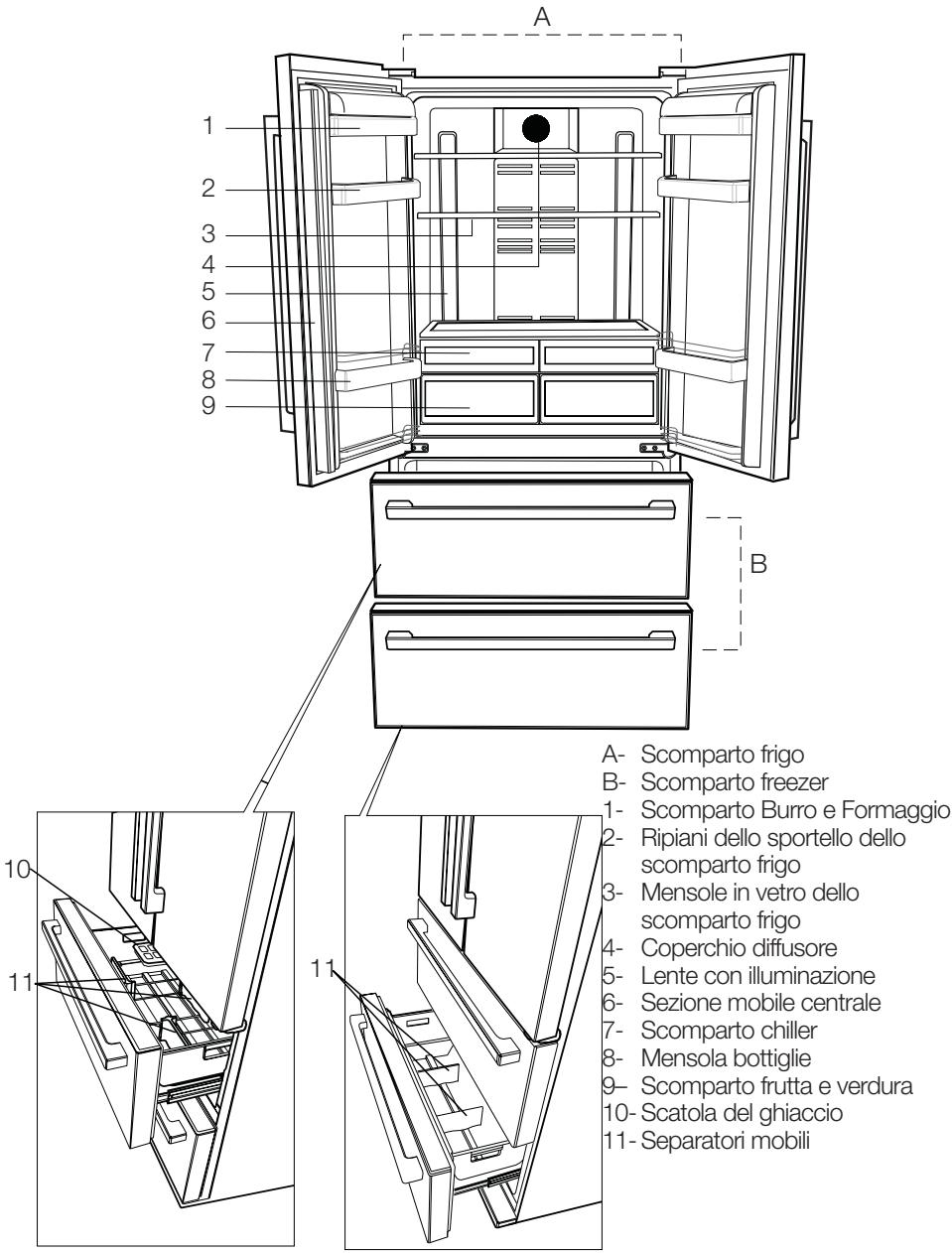

Scomparto frigo Scomparto freezer Scomparto Burro e Formaggio Ripiani dello sportello dello scomparto frigo 3- Mensole in vetro dello scomparto frigo 4- Coperchio diffusore 5- Lente con illuminazione 6- Sezione mobile centrale 7- Scomparto chiller 8- Mensola bottiglie 9– Scomparto frutta e verdura 10- Scatola del ghiaccio 11- Separatori mobili

C Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nel prodotto acquistato, significa che sono da intendersi per altri modelli.

2 Avvertenze importanti per la sicurezza Prendere in esame le seguenti informazioni. Se queste informazioni non vengono rispettate, possono verificarsi lesioni personali o danni materiali. Quindi tutte le garanzie e gli impegni sull’affidabilità diventerebbero privi di validità. La vita d’uso dell’unità acquistata è 10 anni. Questo è il periodo in cui si conservano le parti di ricambio necessarie perché l’unità funzioni come descritto.

Questo prodotto è progettato per uso domestico. Non deve essere usato all’esterno. L’uso esterno non è appropriato anche se coperto da un tetto.

Quando si vuole predisporre/raschiare il prodotto, è consigliabile consultare il servizio autorizzato per apprendere le informazioni necessarie e conoscere gli enti autorizzati. • Consultare il servizio di manutenzione autorizzato per tutti i problemi relativi al frigorifero. Non intervenire o far intervenire sul frigorifero senza informare il servizio manutenzione autorizzato. • Non mangiare coni gelati ghiacciati p cubetti di ghiaccio o gelati appena presi dal freezer! (possono provocare bruciature da freddo alla bocca). (Ciò potrebbe causare sintomi di congelamento in bocca). • Non mettere bottiglie e lattine di bibite liquide nello scomparto del freezer. altrimenti potrebbero esplodere. • Non toccare con le mani gli alimenti gelati; possono incollarsi ad esse. • Il vapore e i materiali per la pulizia vaporizzati non devono mai essere usati per pulire e scongelare il frigorifero. In questo caso il vapore può entrare in contatto con le parti elettriche e provocare corto circuito o scossa elettrica.

IT Non usare mai parti del frigorifero come la porta e il cassetto come mezzo di supporto o movimento. Il prodotto potrebbe capovolgersi o danneggiarsi. Non utilizzare dispositivi elettrici all’interno del frigorifero. Non danneggiare il circuito di raffreddamento, in cui circola il refrigerante, con utensili perforanti o taglienti. Il refrigerante può scoppiare quando i canali del gas dell’evaporatore, le estensioni dei tubi o le pellicole superficiali vengono punti e possono provocare irritazioni alla pelle e lesioni agli occhi. Non bloccare o coprire la ventilazione dell’elettrodomestico. Le riparazioni ai prodotti elettrici devono essere eseguite solo da personale qualificato. Le riparazioni eseguite da personale non competente possono provocare danni all’utilizzatore. In caso di guasto o durante lavori di riparazione e manutenzione, scollegare la fornitura d'energia principale spegnendo il fusibile principale o scollegando la presa dell’apparecchio. Non tirare dal cavo quando si estrae la spina. Posizionare le bibite più alte molto vicine e in verticale Non conservare mai nel prodotto sostanze esplosive o prodotti che contengano gas infiammabili (spray, ecc.), nonché materiali esplosivi. Non utilizzare apparecchiature meccaniche o altri mezzi diversi da quelli consigliati dal produttore, per accelerare il processo di sbrinamento.

Questo apparecchio non deve essere usato da persone (compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenza, a meno che non ricevano la supervisione o le istruzioni per l’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. Non utilizzare frigoriferi danneggiati. Consultare il servizio assistenza in caso di dubbi. La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell’apparecchiatura è conforme agli standard. L’esposizione del prodotto a pioggia, neve, sole e vento è pericolosa per la sicurezza elettrica. In caso di problemi al cavo di alimentazione o allo spinotto questi devono essere sostituiti dall’assistenza autorizzata per evitare qualsiasi incidente. non collegare mai il frigorifero alla presa a muro durante l’installazione, per evitare il rischio di morte o lesioni gravi. L'uso previsto per il prodotto è la conservazione degli alimenti; non deve mai essere usato per altri scopi. L'etichetta informativa del prodotto che contiene le specifiche tecniche è nella parte interna, a sinistra, del prodotto. La connessione del prodotto a sistemi di risparmio elettrico è rischiosa poiché potrebbe provocare danni allo stesso. Se il prodotto è dotato di spia blu, la spia non deve essere diretta verso apparecchi ottici. In prodotti dotati di controllo meccanico (termostato), attendere 5 min. per ricollegare il prodotto, se è scollegato.

Questo manuale operativo deve essere dato al nuovo proprietario del prodotto quando il prodotto stesso viene dato ad altri.

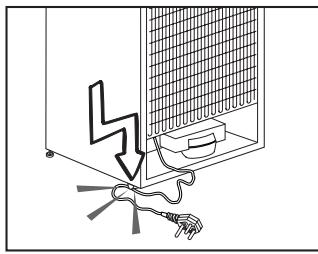

Il cavo di alimentazione e la spina non devono essere danneggiati quando si sposta il frigorifero. Per evitare il rischio di incendio, il cavo non deve essere piegato né messo sotto oggetti pesanti. Non toccare la spina con le mani bagnate quando si collega il prodotto alla rete elettrica. Il prodotto non deve essere collegato alla presa elettrica se questa è allentata. Non deve essere spruzzata acqua direttamente sulle parti interne o esterne del prodotto per motivi di sicurezza. Spray infiammabili a pressione non devono essere spruzzati vicino al prodotto per evitare il rischio di incendio o di esplosione. I contenitori contenenti liquido non devono essere messi sopra al prodotto. Gli schizzi di acqua su una parte elettrica possono provocare shock elettrici o rischio di incendi. Non bisogna conservare nel frigorifero più alimenti di quanto indicato dalla capienza. Potrebbero cadere quando viene aperta la porta, provocando lesioni o danni. Problemi simili possono verificarsi quando vengono messe le cose nel prodotto. Prodotti che necessitano di un controllo preciso della temperatura (vaccini, medicine sensibili al calore, materiali scientifici, ecc.) non devono essere conservati nel frigorifero. Il frigorifero deve essere scollegato se non sarà usato per un lungo periodo di tempo. Qualsiasi problema nell'isolamento del cavo può provocare un incendio.

Sporco e polvere sulla punta della spina elettrica devono essere puliti, altrimenti potrebbero provocare rischio di incendio. Il prodotto può spostarsi quando i piedini di regolazione del livello non sono posti bene sul pavimento. Se il prodotto ha una maniglia della porta, non deve essere tirato dalla stessa, perché la maniglia potrebbe staccarsi. Bisogna prestare attenzione perché c'è il rischio che mani o piedi restino schiacciati tra le parti mobili all'interno del prodotto. Se è necessario utilizzare l’apparecchio vicino ad un altro frigorifero o un altro freezer, la distanza tra gli apparecchi deve essere almeno 8 cm. Altrimenti si può creare condensa sulle pareti laterali che sono l’una di fronte all’altra.

Cose da fare per risparmiare energia • • • • • •

Sicurezza bambini • •

Se la porta ha un lucchetto, la chiave deve essere tenuta lontana dalla portata dei bambini. I bambini devono ricevere la supervisione necessaria ad assicurare che non giochino con l’apparecchio.

Se il prodotto è dotato di un sistema di raffreddamento che contiene R600a: Questo gas è infiammabile. Pertanto, fare attenzione a non danneggiare il sistema di raffreddamento e le tubazioni durante l’uso e il trasporto. In caso di danni, tenere il prodotto lontano da potenziali fonti di incendio che possono provocarne l’incendio e ventilare la stanza in cui si trova l'unità. Ignorare l’avvertenza se il prodotto è dotato di un sistema di raffreddamento che contiene R134a. Si può vedere il gas usato nella produzione del dispositivo sull'etichetta informativa che si trova nella parte interna sinistra dello stesso. Non gettare mai il prodotto nel fuoco.

IT Non lasciare lo sportello del frigorifero aperto per lungo tempo. Non inserire cibo caldo o bevande calde nell'elettrodomestico. Non sovraccaricare il frigorifero impedendo la circolazione dell’aria al suo interno. Non installare il frigorifero sotto la luce diretta del sole o nelle vicinanze di forni, lavastoviglie o radiatori. Porre attenzione nel conservare il cibo in contenitori chiusi. La quantità massima di alimenti può essere posta nello scomparto freezer del frigorifero quando il ripiano o il cassetto dello scomparto freezer sono rimossi. Il valore di consumo energetico dichiarato per il frigorifero è stato stabilito con il ripiano o il cassetto dello scomparto freezer rimossi e con la quantità massima di alimenti caricata. Non c'è rischio nell'usare un ripiano o un cassetto secondo le forme e le dimensioni degli alimenti da congelare.

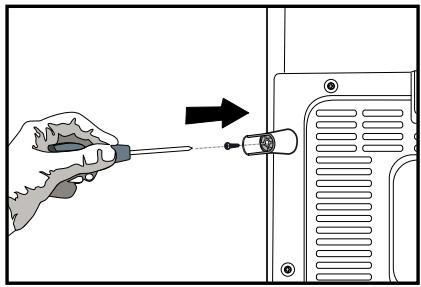

3 Installazione 2. I 2 distanziali in plastica possono essere installati come illustrato in figura. I distanziali di plastica garantiranno la distanza necessaria alla circolazione dell'aria tra il frigorifero e la parete. (La figura è soltanto un esempio e non rappresenta l'esatto modello del vostro prodotto).

C Ricordarsi che il fabbricante non è

responsabile della mancata osservanza delle informazioni fornite nel manuale di istruzioni.

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero

1. Deve essere svuotato prima di ogni trasporto. 2. Scaffali, accessori, cestelli ecc. devono essere fissati nel frigorifero in modo sicuro per mezzo di nastro adesivo prima di essere di nuovo imballati. 3. L’imballaggio deve essere eseguito con nastro spesso e forte e le norme di trasporto devono essere scrupolosamente seguite. C Ricordare sempre... Tutti i materiali riciclati sono una fonte indispensabile per la natura e per le nostre risorse naturali. Se si vuole contribuire al riciclaggio di materiali da imballo, è necessario rivolgersi per ulteriori informazioni alle autorità locali per l’ambiente.

Prima di utilizzare il frigorifero Prima di avviare l’uso del frigorifero, controllare quanto segue: 1. L’interno del frigorifero è asciutto e l’aria può circolare liberamente sul retro?

3. Pulire la parte interna del frigorifero come consigliato nella sezione "Manutenzione e pulizia". 4. Collegare il frigorifero alla presa a muro. Quando la porta è aperta la luce interna è accesa. 5. Si sente un rumore quando il compressore si avvia. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale. 6. I bordi anteriori del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione.

IT Collegamento elettrico

Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata. Importante: B Il collegamento deve essere conforme ai regolamenti nazionali. B Il cavo di alimentazione deve essere facilmente accessibile dopo l’installazione. B Tensione e protezione fusibile consentita sono specificate nella sezione “Specifiche tecniche”. BLa tensione specificata deve essere pari a quella di rete. B Le prolunghe e le prese multiple non devono essere usate per il collegamento. B Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato. B L’apparecchio non deve essere usato finché non viene riparato! C’è pericolo di shock elettrico! B Segnale di avvertimento in caso di problemi con il voltaggio.

Smaltimento del vecchio frigorifero

Smaltimento del vecchio frigorifero senza danni per l’ambiente. A Bisogna consultare il rivenditore autorizzato o il centro di raccolta rifiuti della propria città per quanto riguarda lo smaltimento del frigorifero. A Prima di smaltire il frigorifero, tagliare la spina elettrica e, se ci sono blocchi alla porta, renderli inutilizzabili per proteggere i bambini da eventuali pericoli.

Smaltimento del materiale di imballaggio AI materiali di imballaggio potrebbero

essere dannosi per i bambini. Tenere i materiali di imballaggio fuori dalla portata dei bambini o smaltirli classificandoli secondo le istruzioni sui rifiuti. Non smaltirli insieme ai normali rifiuti domestici. L’imballaggio del frigorifero è prodotto con materiali riciclabili.

IT Posizionamento e installazione

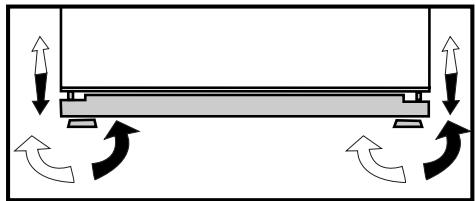

Regolazione bilanciamento pavimento

A Attenzione: non collegare mai il

A Se il frigorifero non è in equilibrio;

frigorifero alla presa a muro durante l’installazione, per evitare il rischio di morte o lesioni gravi.

A Nel caso in cui la porta di ingresso

della stanza in cui il frigorifero deve essere posizionato non è abbastanza grande per il passaggio del frigorifero, chiamare il servizio autorizzato per rimuovere le porte del frigorifero e per farlo passare attraverso la porta. 1. Installare il frigorifero in un luogo che ne permetta il facile utilizzo. 2. Tenere il frigorifero lontano da fonti di calore, luoghi umidi e luce diretta del sole. 3. Intorno al frigorifero deve esserci ventilazione appropriata per poter avere operatività efficiente. Se il frigorifero deve essere posizionato in un recesso della parete, è necessario porlo ad almeno 5 cm di distanza dal soffitto e a 5 cm dalla parete. Se il pavimento è coperto con un tappeto, il prodotto deve essere sollevato di 2,5 cm dal pavimento. 4. Posizionare l'elettrodomestico solo su superfici uniformi e piane per evitare dondolii. 5. Non tenere il frigorifero in ambienti con temperature inferiori ai 10°C.

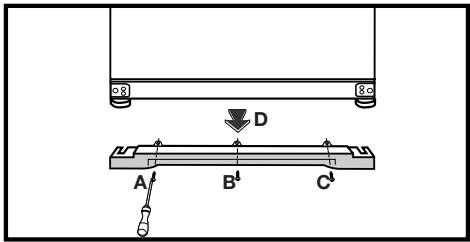

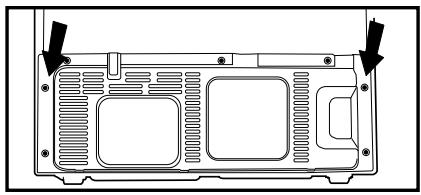

1- La copertura di ventilazione viene rimossa svitando le viti, come illustrato nella figura prima della procedura. è possibile bilanciare il frigorifero ruotando i piedini anteriori come illustrato in figura. L’angolo in cui i piedini sono più bassi quando girati in direzione della freccia nera e rialzati quando girati in direzione opposta. Un aiuto per sollevare leggermente il frigorifero faciliterà tale processo. 2. Quando il problema di equilibrio è risolto, installare nuovamente la copertura di ventilazione e fissare le viti.

3. Rimuovere le viti avvitando la copertura di ventilazione inferiore usando un cacciavite Philips.

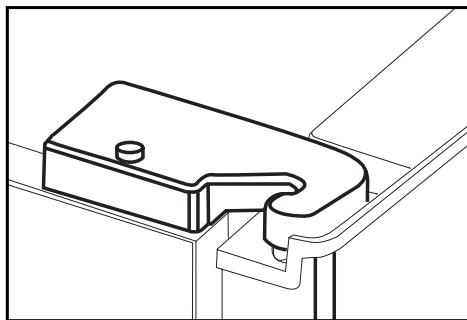

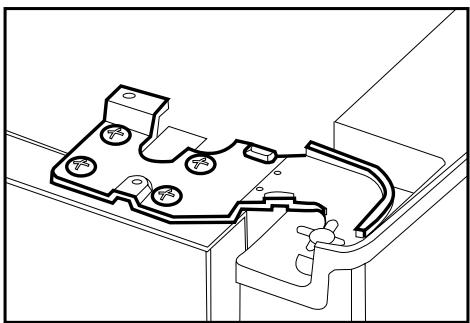

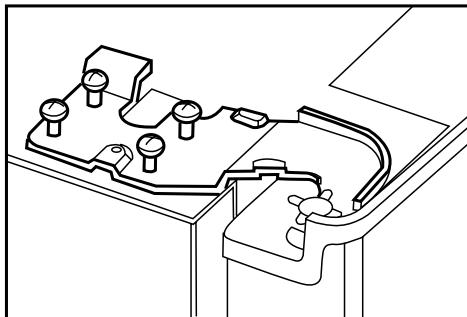

IT Regolazione della distanza tra la porta superiore

C Regolare la porta in modo appropriato, come desiderato, allentando le viti.

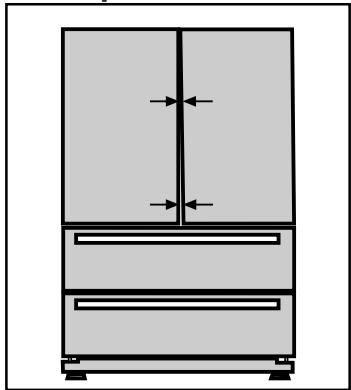

C Si può regolare la distanza tra le porte dello scomparto frigo come illustrato nelle figure. Gli scaffali della porta devono essere vuoti durante la regolazione della sua altezza.

C Fissare la porta che è stata regolata stringendo le viti, senza modificare la posizione della porta stessa.

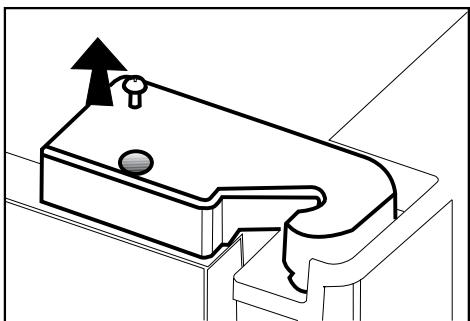

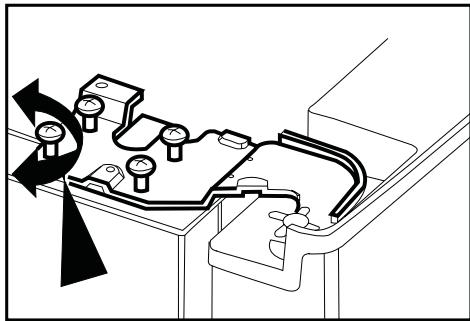

C Usando un cacciavite, rimuovere la vite della copertura del cardine superiore della porta che si desidera regolare.

C Riposizionare la copertura del cardine e fissare con la vite.

C C C C C C Il frigorifero dovrà essere installato ad almeno 30 cm lontano da fonti di calore, come forni, riscaldamento centrale e stufe e ad almeno 5 cm da forni elettrici e non deve essere esposto alla luce diretta del sole. La temperatura ambiente della stanza in cui viene installato il frigorifero deve essere almeno 10°C . Usare il frigorifero in ambienti con temperatura inferiore non è consigliabile per motivi di efficienza. Assicurarsi che l’interno del frigorifero sia ben pulito. In caso di installazione di due frigoriferi l’uno accanto all’altro, devono esservi almeno 2 cm di distanza tra di loro. Quando il frigorifero viene messo in funzione per la prima volta, osservare le seguenti istruzioni per le prime sei ore. - La porta non si deve aprire frequentemente. - Deve funzionare vuoto senza alimenti all’interno. - Non staccare il frigo dalla presa di corrente. Se si verifica un calo di potenza al di là del controllo dell'utente, vedere le avvertenze nella sezione “Soluzioni consigliate per i problemi”. Conservare i materiali originali di imballaggio per futuri trasporti o spostamenti.

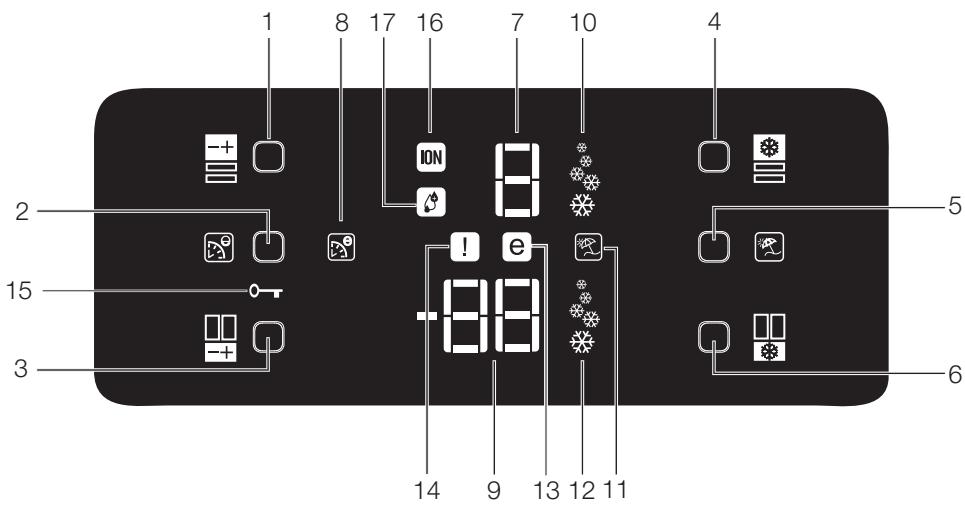

5 Utilizzo del frigorifero Pannello dei comandi

Questo pannello con indicatori touch-control consente di impostare la temperatura senza aprire lo sportello del frigorifero. Basta toccare il tasto apposito con un dito per impostare la temperatura.

1. Tasto impostazione della temperatura scomparto frigo 2. Tasto Eco-Extra 3. Tasto impostazione temperatura scomparto freezer 4. asto raffreddamento rapido 5. Tasto vacanza 6. Tasto congelamento rapido 7. Indicatore temperatura scomparto frigo 8. Indicatore funzione Eco Extra

9. Indicatore temperatura scomparto freezer 10. Indicatore funzione congelamento rapido 11. Indicatore funzione vacanza 12. Indicatore funzione congelamento rapido 13. Indicatore modalità risparmio 14. Indicatore stato errore 15. Indicatore key lock 16. Spia indicatore ionizzatore 17. Indicatore umidità

1- Pulsante impostazione temperatura scomparto frigo Premere questo tasto per impostare la temperatura dello scomparto frigo rispettivamente su 8, 6, 4, 2, 8... Premere questo tasto per impostare la temperatura desiderata per lo scomparto frigo.. 2- Tasto Eco-Extra Premere brevemente questo tasto per attivare la funzione Eco Extra. 3- Tasto impostazione della temperatura scomparto freezer Premere questo tasto per impostare la temperatura dello scomparto freezer rispettivamente su -18, -20, -22, -24, -18... Premere questo tasto per impostare la temperatura desiderata per lo scomparto freezer. 4. Tastoaffreddamento veloce Premere brevemente questo tasto per attivare la funzione raffreddamento veloce. Premere di nuovo questo tasto per disattivare la funzione selezionata. 5- Tasto vacanza Premere brevemente questo tasto per attivare la funzione vacanza. Per arrestare la formazione del ghiaccio, premere per 3 secondi lo stesso tasto. 6- Tasto congelamento rapido Premere brevemente questo tasto per attivare la funzione di congelamento rapido. Premere di nuovo questo tasto per disattivare la funzione selezionata. 7- Indicatore temperatura scomparto frigo Indica la temperatura impostata per lo scomparto frigo

8- Indicatore funzione Eco Extra Indica che la funzione Eco Extra è attiva. Se questa funzione è attiva, il frigorifero automaticamente rileva i periodi di minore uso e sarà impostato il raffreddamento a risparmio energetico in tali periodi. L'indicatore risparmio sarà attivo con il raffreddamento a risparmio energetico 9- Indicatore temperatura scomparto freezer Indica la temperatura impostata per lo scomparto freezer. 10- Indicatore funzione congelamento rapido Indica che la funzione di congelamento rapido è attiva. Usare questa funzione quando si ripongono nello scomparto frigo alimenti freschi o quando si ha bisogno di raffreddare rapidamente gli alimenti. Quando questa funzione è attiva, il frigo funziona per due ore senza interruzione Premere il tasto apposito di nuovo per disattivare questa funzione. 11- Indicatore funzione vacanza Indica che la funzione vacanza è attiva. Se questa funzione è attiva, "- -" compare sull'indicatore dello scomparto frigo e non viene eseguito alcun raffreddamento nello scomparto stesso. Gli altri scomparti saranno raffreddati secondo la temperatura impostata. Premere il tasto apposito di nuovo per disattivare questa funzione. 12- Indicatore funzione congelamento rapido Indica che la funzione di congelamento rapido è attiva Usare questa funzione quando si ripongono alimenti freschi nello scomparto freezer o quando si ha bisogno di ghiaccio. Quando questa funzione è attiva, il frigo funziona per 6 ore senza interruzione Premere il tasto apposito di nuovo per disattivare questa funzione.

13- Indicatore modalità risparmio Indica che il frigorifero è in funzione in modalità a risparmio energetico Questo indicatore sarà attivo se la temperatura dello scomparto freezer è impostata su -18 o se il raffreddamento a risparmio energetico è attivo grazie alla funzione EcoExtra. 14- Indicatore stato errore Se il frigo non raffredda in modo adeguato o se c'è un guasto ai sensori, questo indicatore sarà attivato. Quando questo indicatore è attivo, l'indicatore della temperatura dello scomparto freezer visualizza "E" e l'indicatore della temperatura dello scomparto frigo visualizza numeri come "1,2,3…". Questi numeri sull'indicatore forniscono informazioni sull'errore al personale dell'assistenza. 15- Indicatore key lock Usare questa funzione se non si desidera cambiare l'impostazione della temperatura del frigo. Premere il tasto Eco Extra e il tasto di impostazione della temperatura del freezer contemporaneamente a lungo (3 sec) per attivare questa funzione. Premere i tasti appositi di nuovo per disattivare questa funzione. 16- Spia indicatore ionizzatore La spia indicatore resta accesa in modo continuo. Questa luce indica che il frigorifero è protetto contro i batteri. 17- Indicatore di umidità La spia indicatore resta accesa in modo continuo. Questa spia indica che il cibo contenuto nel frigo può essere conservato a lungo in condizioni di umidità ottimali.

Allarme di apertura sportello: Se si lascia lo sportello dello scomparto frigo o dello scomparto con controllo raffreddamento aperto per almeno 1 minuti, si attiva e si sente un allarme per lo sportello aperto. Basta premere un pulsante sull'indicatore o chiudere lo sportello aperto per azzerare l'allarme.

IT Scomparto per le uova

È possibile installare il porta uova sul ripiano desiderato della porta o del corpo. Non porre mai il porta uova nello scomparto del freezer

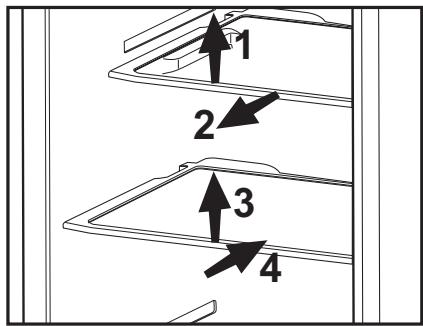

Ripiani estraibili I ripiani estraibili possono essere tolti sollevandoli leggermente dalla parte anteriore e muovendoli avanti e indietro. Essi arrivano ad un punto di arresto quando vengono tirati in avanti consentendo di raggiungere gli alimenti che si trovano sul retro; quando vengono tirati leggermente verso l'alto al secondo punto di arresto, il ripiano viene rilasciato. Il ripiano deve essere tenuto stretto dal basso per evitare che si capovolga. Il ripiano è posto sui binari ai lati del corpo del frigorifero portandolo ad un livello inferiore o superiore. Il ripiano deve essere spinto all'indietro per sistemarsi completamente.

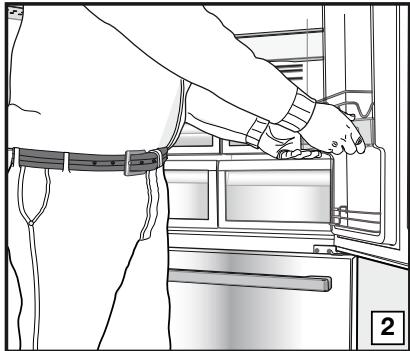

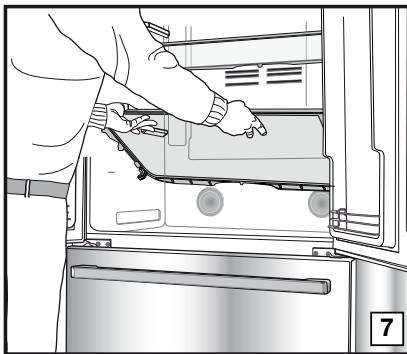

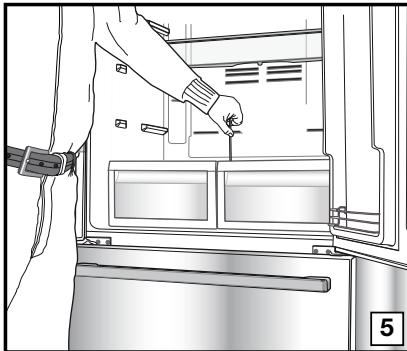

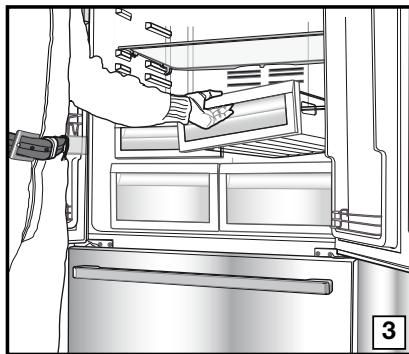

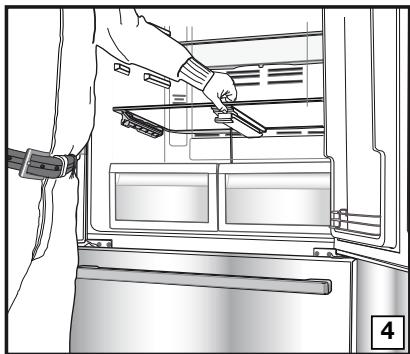

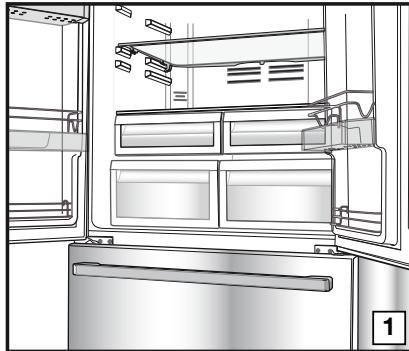

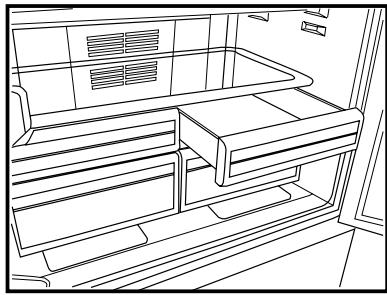

Gli scomparti Chiller consentono di precongelare gli alimenti in modo che siano pronti per essere congelati. È inoltre possibile usare questi scomparti per conservare il cibo a una temperatura leggermente inferiore a quella dello scomparto frigo. È possibile aumentare il volume interno del frigo estraendo lo scomparto Chiller desiderato. Per farle, tirare lo scomparto verso di sé; lo scomparto pende verso il blocco e si ferma. Questo scomparto sarà rilasciato quando lo si solleva di circa 1 cm e lo si tira verso di sé.

Scomparto frutta e verdura

Lo scomparto frutta e verdura del frigo è progettato in modo speciale per tenere la verdura fresca senza che perda la sua umidità. A questo scopo, si verifica una circolazione di aria fredda intorno allo scomparto frutta e verdura in generale. Rimuovere i ripiani dello sportello che si allineano con lo scomparto frutta e verdura prima di rimuovere gli scomparti frutta e verdura. Si possono rimuovere gli scomparti frutta e verdura come illustrato nella figura.

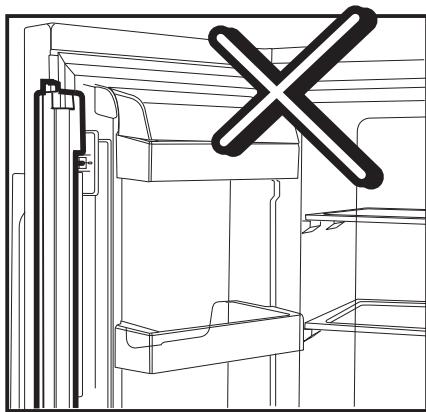

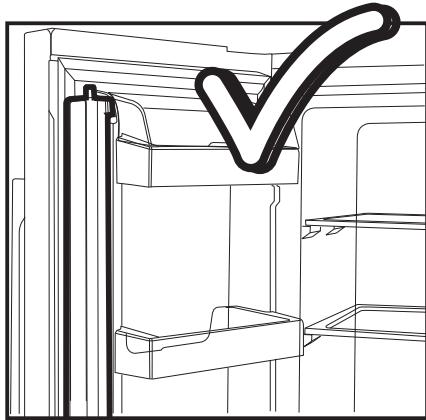

IT Sezione mobile centrale La sezione centrale mobile ha lo scopo di impedire all'aria fredda interna al frigorifero di uscire fuori. 1- L'ermeticità è garantita quando le guarnizioni sullo sportello premono sulla superficie della sezione centrale mobile mentre gli sportello dello scomparto frigo sono chiusi. 2- Un altro motivo della presenza della sezione centrale mobile è che essa aumenta il volume netto dello scomparto frigo. Le sezioni centrali standard occupano volume non utilizzabile nel frigorifero. 3- La sezione centrale mobile si chiude quando lo sportello sinistro dello scomparto frigo è chiuso. 4- Non deve essere aperta manualmente. Si sposta sotto la guida della parte in plastica del corpo mentre lo sportello è chiuso.

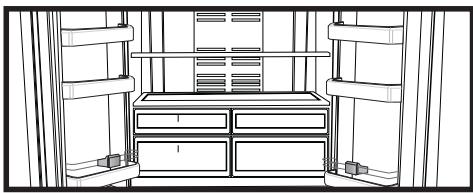

I cibi immagazzinati nei cestelli che sono segnati da una spia blu continuano la loro fotosintesi grazie all’effetto delle onde della luce blu e quindi conservano la freschezza e aumentano il contenuto di vitamine.

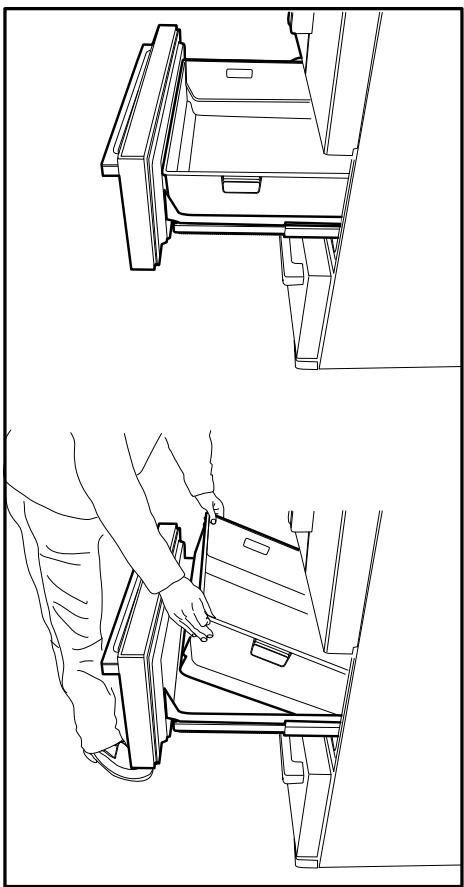

IT Cassetto telescopico

Allarme di apertura sportello:

Prestare attenzione a non schiacciare alcuna parte del corpo come mani, piedi, ecc. tra le parti mobili mentre il cassetto è in uso per evitare lesioni. Si può rimuovere la divisione nel cassetto come illustrato, quando si desidera pulirlo. Si può rimuovere il cassetto solo per scopi di pulizia. Non è possibile riportare i cassetti nella loro posizione dopo averli caricati con alimenti una volta rimossi.

Quando lo sportello dello scomparto frigo resta aperto per 1 minuto, si sente un allarme sportello aperto. Basta premere un pulsante sull'indicatore o chiudere lo sportello aperto per azzerare l'allarme.

Sistema dual cooling:

Il frigorifero è dotato di due sistemi di raffreddamento separati per raffreddare lo scomparto cibi freschi e lo scomparto freezer. In questo modo, l’aria nello scomparto cibi freschi e quella dello scomparto freezer non si mescolano. Grazie a questi due sistemi di raffreddamento separati, la velocità di raffreddamento è molto più alta di quella degli altri frigoriferi. Gli odori negli scomparti non si mischiano. Viene fornito inoltre un risparmio energetico aggiuntivo dal momento che lo sbrinamento è eseguito individualmente.

-18°C Regolazione Scomparto frigo 4°C

4°C Regolazione Scomparto freezer

Spiegazioni Queste sono i consigli di impostazione normale. Queste impostazioni sono consigliate quando la temperatura ambiente supera i 30°C. Usare quando si desidera congelare gli alimenti in poco tempo. Il frigorifero tornerà alla sua modalità precedente quando il processo termina. Se si pensa che il frigorifero non è abbastanza freddo a causa di condizioni troppo calde o di frequenti aperture della porta. Si può usare quando lo scomparto del frigorifero è sovraccarico o se si desidera che gli alimenti si raffreddino velocemente. Si consiglia di attivare la funzione di frigo rapido 4-8 prima di mettere gli alimenti.

Congelamento di cibi freschi •

Si deve preferire la copertura del cibo prima di posizionarli nel frigorifero. • I cibi caldi devono essere raffreddati fino alla temperatura ambiente prima di essere riposti nel frigorifero. . • Il cibo da congelare deve essere di buona qualità e fresco. • Il cibo deve essere suddiviso in porzioni in base alle necessità quotidiane della famiglia o di un pasto. • Il cibo deve essere imballato in modo da evitarne l’asciugatura, quando deve essere conservato per breve tempo. • I materiali da utilizzare per l’imballaggio devono essere a prova di strappo e resistenti al caldo, all’umidità, agli odori oli e acidi e devono anche essere liberati dall’aria. Inoltre devono essere ben chiusi, maneggevoli e composti di materiale adatto per l'utilizzo in freezer profondi. • Il cibo congelato deve essere prontamente utilizzato dopo scongelato e assolutamente non ricongelato. • Attenersi alle seguenti istruzioni per ottenere i risultati migliori. 1. Non congelare quantità troppo grandi in una volta sola. La qualità del cibo viene preservata in modo ottimale quando il cibo viene congelato il più velocemente possibile.

2. Il posizionamento di cibi caldi nello scomparto freezer provoca il funzionamento continuo del sistema di raffreddamento finché il cibo non si solidifica. 3. Fare attenzione a non mescolare cibi già congelati e cibi freschi.

Consigli per la conservazione di cibi congelati •

Il cibo congelato commercialmente deve essere riposto secondo le istruzioni del fabbricante per un congelamento (4 stelle) del cibo nello scomparto apposito. • Per assicurare che l’alta qualità del cibo congelato dal fabbricante e dal dettagliante sia conservato tenere a mente i seguenti punti: 1. Il cibo da congelare deve essere posto nello scomparto del freezer il più presto possibile dopo l’acquisto. 2. Verificare che il contenuto sia etichettato e datato. 3. Che non superi “usare entro” “preferibilmente entro" le date sul pacco. Sbrinamento Lo scomparto freezer si sbrina automaticamente.

IT Posizionamento alimenti

Informazioni di congelamento profondo

Ripiani dello scomparto freezer

Diversi cibi congelati come carne, pesce, gelato verdura ecc.

Scomparto per le uova

Ripiani comparto frigo

Cibi in padelle, piatti coperte e contenitori chiusi

Ripiani dello sportello dello scomparto frigo

Alimenti piccoli e imballati o bevande (come latte, succi di frutta e birra)

Scomparto frutta e verdura

Scomparto zona fresca

Prodotti di gastronomia (formaggio, burro, salumi, ecc.)

Per conservare la qualità degli alimenti, il congelamento deve avvenire quanto più rapidamente possibile. La normativa TSE richiede che (in conformità a certe condizioni di misurazione) il frigorifero congeli almeno 4,5 kg di cibo a temperatura ambiente di 32°C fino a -18°C o inferiore entro 24 ore ogni 100 litri di volume del freezer. È possibile conservare il cibo per un lungo periodo di tempo a -18°CC o a temperature inferiori. È possibile conservare la freschezza del cibo per molti mesi (a-18°CC o temperatura inferiore nel freezer) AVVERTENZA! A • Il cibo deve essere suddiviso in porzioni in base alle necessità quotidiane della famiglia o di un pasto. • Il cibo deve essere imballato in modo da evitarne l’asciugatura, quando deve essere conservato per breve tempo. Materiali necessari per l’imballo • Nastro adesivo resistente al freddo • Etichette auto adesive • Anelli in gomma • Penna I materiali da utilizzare per l’imballaggio devono essere a prova di strappo e resistenti al caldo, all’umidità, agli odori oli e acidi e devono anche essere liberati dall’aria. Evitare che vengano in contatto con articoli precedentemente congelati per evitarne il parziale scongelamento. Il cibo congelato deve essere prontamente utilizzato dopo scongelato e assolutamente non ricongelato.

6 Manutenzione e pulizia A Non usare mai gasolio, benzene o sostanze simili per scopi di pulizia.

B È consigliato scollegare l’apparecchio prima della pulizia.

B Non utilizzare mai attrezzi appuntiti o

sostanze abrasive, saponi, detergenti per la casa o cere per la pulizia. Utilizzare acqua tiepida per pulire l'alloggiamento del frigorifero e asciugarlo. Utilizzare un panno umido intriso di una soluzione composta da un cucchiaino di bicarbonato di soda e da circa mezzo litro di acqua e pulire l'interno, quindi asciugare. Assicurarsi che l'acqua non penetri nel quadro di comando della temperatura. Se il frigorifero non viene usato per un lungo periodo di tempo, scollegare il cavo di alimentazione, rimuovere tutti gli alimenti dal suo interno, pulirlo e lasciare lo sportello aperto. Controllare le guarnizioni della porta periodicamente per garantire che siano pulite e che non siano presenti particelle di cibo. Per rimuovere il vassoio dello sportello, rimuovere tutto il contenuto e spingere semplicemente il vassoio verso l'alto.

Protezione delle superfici di plastica

C Non inserire oli liquidi o piatti cotti in olio

nel frigorifero se in contenitori non sigillati poiché questi possono danneggiare le superfici in plastica del frigorifero. In caso di fuoriuscita di olio sulle superfici in plastica, pulire e asciugare le parti della superfici con acqua tiepida.

7 Soluzioni consigliate per i problemi Prima di chiamare il servizio assistenza, rivedere la lista precedente. Si risparmierà tempo e denaro. Questa lista comprende frequenti reclami che non derivano da difetti di lavorazione o dai materiali utilizzati. Alcune delle funzioni descritte qui potrebbero non esistere nel proprio prodotto. Il frigorifero non funziona. • Il frigorifero è correttamente collegato alla corrente? Inserire la spina nella presa a muro. • Il fusibile della presa a cui è collegato il frigorifero è funzionante o il fusibile principale è saltato? Controllare il fusibile. Condensa sulla parete laterale dello scomparto frigo (MULTIZONE, COOL CONTROL e FLEXI ZONE). • Ambiente in condizioni molto fredde. Apertura e chiusura frequente della porta Ambiente in condizioni molto umide Conservazione del cibo contenente liquidi in contenitori aperti. Porta lasciata aperta. Portare il termostato a temperatura inferiore. • Diminuire il tempo di apertura della porta o aprirla meno frequentemente. • Coprire il cibo contenuto in contenitori aperti con materiale adatto. • Asciugare la condensa con un panno asciutto e controllare se continua. Il compressore non funziona • La protezione termica del compressore è inattiva in caso di mancanza di corrente o di mancato collegamento alla presa, se il sistema refrigerante non è ancora stato regolato. Il frigorifero comincerà a funzionare dopo circa 6 minuti. . Chiamare il servizio assistenza se il frigorifero non inizia a funzionare al termine di questo periodo. • Il frigorifero è nel ciclo di sbrinamento. Si tratta di una cosa per un frigorifero con sbrinamento completamente automatico. Il ciclo di sbrinamento si verifica periodicamente. • L'elettrodomestico non è collegato alla presa. Accertarsi che la spina sia inserita in modo corretto nella presa. • Le regolazioni di temperatura sono eseguite correttamente? • Potrebbe esserci un'assenza di corrente.

IT Il freezer funziona frequentemente o per lunghi periodi. • Il nuovo frigorifero è più grande del precedente. Ciò è abbastanza normale. I grandi frigoriferi lavorano per lunghi periodi di tempo. • La temperatura ambiente può essere alta. Ciò è abbastanza normale. • Il frigorifero è stato collegato alla presa di recente o è stato riempito di cibo. Lo sbrinamento completo del frigorifero può durare un paio d’ore. • Grandi quantità di cibo caldo sono state recentemente inserite. I cibi caldi devono essere raffreddati fino alla temperatura ambiente prima di essere riposti nel frigorifero. • La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di frequente. L’aria tiepida entrata nel frigorifero ne provoca il funzionamento per un periodo più lungo. Aprire le porte meno frequentemente. • La porta del frigorifero o del freezer è stata lasciata aperta. La/e porta/e non si chiude/ chiudono. • Il frigo è regolato a temperatura molto bassa. Regolare la temperatura del frigorifero ad un livello più alto e attendere fino a che la stessa sia acquisita. • La chiusura della porta del frigorifero o del freezer può essere usurata, rotta o non inserita in modo appropriato. Pulire o sostituire la guarnizione. Guarnizioni rotte o danneggiate provocano il funzionamento del frigo per periodi più lunghi per mantenere la temperatura corrente. La temperatura ambiente è molto bassa mentre la temperatura del frigorifero è sufficiente. • Il frigo è regolato a temperatura molto bassa. Regolare la temperatura ad un livello più alto e controllare. La temperatura ambiente è molto bassa mentre la temperatura del freezer è sufficiente. • Il frigorifero potrebbe essere stato regolato a temperatura molto bassa. Regolare la temperatura ad un livello più alto e controllare. Il cibo che è nei cassetti dello scomparto frigo si sta congelando. • Il frigorifero potrebbe essere stato regolato a temperatura molto bassa. Regolare la temperatura ad un livello più alto e controllare. La temperatura del frigo o freezer è molto alta. • Il frigorifero potrebbe essere stato regolato a temperatura molto alta. La regolazione del frigorifero provoca effetti sulla temperatura del freezer. Cambiare la temperatura di frigo o freezer fino a che essa non raggiunge un livello sufficiente. • La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di frequente; aprire con minore frequenza. • La porta potrebbe essere rimasta aperta; chiudere la porta completamente. • Grandi quantità di cibo caldo sono state recentemente inserite. Attendere fino a che il frigorifero o freezer non raggiungono la temperatura desiderata. • Il frigorifero è stato collegato alla presa di recente. Lo sbrinamento completo del frigorifero ha bisogno di tempo. Il rumore aumenta quando il frigorifero sta lavorando. • La performance operativa del frigorifero può cambiare secondo i cambiamenti della temperatura ambiente. Si tratta di una cosa normale e non di un guasto.

IT Vibrazioni o rumore. • Il pavimento non è orizzontale o è debole. Il frigorifero ondeggia quando si sposta lentamente. Accertarsi che il pavimento sia in piano e forte abbastanza da sopportare il frigorifero. • Il rumore potrebbe essere provocato dagli oggetti nel frigorifero. Bisogna rimuovere gli oggetti sopra al frigorifero. Ci sono rumori che provengono dal frigorifero come gocciolamenti o spruzzo di liquidi. • Il flusso di liquido e gas si verifica secondo i principi operativi del frigorifero. Si tratta di una cosa normale e non di un guasto. C’è un rumore come vento che soffia. • Le ventole sono usate per raffreddare il frigorifero. Si tratta di una cosa normale e non di un guasto. Condensa sulla parete interna del frigorifero. • Il clima caldo/umido aumenta il ghiaccio e la condensa. Si tratta di una cosa normale e non di un guasto. • Le porte potrebbero essere state lasciate aperte; assicurarsi che sono completamente chiuse. • La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di frequente; aprire con minore frequenza. Umidità al di fuori del frigorifero o tra le porte. • Potrebbe esserci umidità nell'aria; questo è normale nei climi umidi. Al diminuire dell’umidità, la condensa scompare. Odore cattivo dentro al frigorifero. • L’interno del frigorifero deve essere pulito. Pulire l’interno con una spugna, acqua tiepida o carbonata. • Alcuni contenitori o alcuni materiali per la confezione possono provocare odori. Usare contenitori diversi o marche diverse. La porta non è chiusa. • Il cibo impedisce la chiusura della porta. Sostituire le confezioni che ostruiscono la porta. • Il frigorifero non è completamente verticale sul pavimento e rotola quando è spostato leggermente. Regolare le viti di elevazione. • Il pavimento non è orizzontale o forte. Accertarsi che il pavimento sia in piano, forte e in grado di sopportare il frigorifero. Gli scomparti frutta e verdura sono bloccati. • Il cibo potrebbe toccare il tetto del cassetto. Risistemare il cibo nel cassetto.
