Tipo de produto	Refrigerador americano (lado a lado)
Marca	BEKO
Modelo	GNEV422X
Categoria	Refrigerador americano
Dimensões (A x L x P) aproximadas	Altura 1780 mm, Largura 900 mm, Profundidade 750 mm
Peso líquido aproximado	100 kg
Alimentação elétrica	220-240 V, 50 Hz
Volume total estimado	Cerca de 600 L
Volume do refrigerador estimado	Cerca de 400 L
Volume do congelador estimado	Cerca de 200 L
Funções principais	Distribuidor de água e gelo (cubos de gelo, gelo picado, água fresca), ionizador, iluminação azul, prateleiras deslizantes, minibar, compartimento de zona fresca, congelamento rápido, resfriamento rápido, modo férias, função Auto Eco, bloqueio dos comandos
Segurança	Bloqueio infantil (Key Lock), indicadores de porta aberta, alarme de temperatura elevada, proteção contra choques elétricos (aterramento obrigatório)
Manutenção	Limpeza interna com água morna e bicarbonato de sódio; substituição do filtro de água a cada 6 meses; degelo automático dos compartimentos do refrigerador e congelador
Peças de reposição e reparabilidade	Lâmpada interna (15 W máx., base E14); filtro de água; kit de conexão de água (mangueira, adaptador); bomba para jarra; vida útil de 10 anos, peças de reposição disponíveis durante este período
Informações gerais	Refrigerante R600A (inflamável); pressão de água: 1-8 bar; temperatura ambiente mínima 10°C; classe climática não especificada

Perguntas frequentes - GNEV422X BEKO

O que fazer se o refrigerador não funcionar?

Verifique se o aparelho está corretamente ligado e se o fusível não queimou. Certifique-se de que a tomada funciona. Se o problema persistir, contacte o serviço de assistência técnica autorizado.

Por que há condensação no interior do refrigerador?

A condensação pode ser devida a baixa temperatura ambiente, aberturas frequentes da porta, alta umidade ou alimentos líquidos descobertos. Reduza as aberturas de porta, cubra os alimentos e limpe a condensação com um pano seco.

Como ajustar a temperatura do refrigerador e do congelador?

Use os botões Fridge Set e Freezer Set para percorrer as temperaturas. Para o refrigerador: 8, 6, 4 ou 2°C. Para o congelador: -15, -18, -21, -24°C. Pressione até obter o valor desejado.

Como ativar o modo férias?

Pressione o botão Vacances por 3 segundos. Este modo desliga o compartimento do refrigerador para economizar energia. Certifique-se de que a porta permanece fechada e que não há alimentos no interior.

Como limpar a máquina de gelo e o distribuidor?

Remova a máquina de gelo levantando-a e puxando-a em sua direção. Esvazie o gelo restante e limpe o interior com um pano macio. Certifique-se de que está seca antes de recolocá-la. Use a função Ice Off antes de remover a máquina.

Por que o compressor não liga?

O dispositivo de proteção térmica pode ser acionado após uma queda de energia. Aguarde cerca de 6 minutos para que a pressão se estabilize. Se o problema persistir, verifique a ligação e as configurações de temperatura.

Como substituir o filtro de água?

Ative o modo Ice Off, remova a tampa do filtro no compartimento do refrigerador, desaparafuse o filtro usado e insira o novo. Recoloque a tampa e desative o Ice Off. Substitua o filtro a cada 6 meses.

O que fazer se a porta não fechar corretamente?

Verifique se alimentos ou embalagens não estão obstruindo a porta. Ajuste os pés dianteiros para equilibrar o aparelho. Se a vedação estiver suja ou danificada, limpe-a ou substitua-a.

Como descongelar o refrigerador?

Os compartimentos do refrigerador e do congelador descongelam automaticamente. Nenhuma ação manual é necessária. A água do degelo evapora automaticamente.

Como usar o distribuidor de água e gelo?

Pressione o botão de seleção para escolher entre água, cubos de gelo ou gelo picado. Coloque um copo sob a fonte e pressione a alavanca. A primeira utilização requer esperar 12 horas para água fresca e gelo. Os primeiros 10 copos de água não devem ser consumidos.

MANUAL DE UTILIZADOR GNEV422X BEKO

Informações importantes ou dicas úteis de utilização.

Por favor, leia primeiro este manual!

Caro cliente,

Esperamos que o seu produto, que foi produzido em modernas instalações e testado através de rigorosos controles de qualidade, ofereça-lhe um serviço efetivo. Para isto, recomendamos que leia cuidadosa e inteiramente o manual do seu produto antes de utilizá-lo e guarde-o para futuras consultas.

Este manual

• Ajudá-lo-á a utilizar o seu equipamento de forma rápida e segura.
• Leia o manual antes de instalar e funcionar o seu equipamento.
• Siga as instruções, especialmente aquelas relativas à segurança.
• Guarde o manual num local acessível, já que poderá precisar dele mais tarde.
• Além disso, leia também os outros documentos fornecidos com o seu produto. Observe que este manual também pode ser válido para outros modelos.

Os símbolos e as suas descrições

Este manual de instruções contém os seguintes símbolos:

0 Informações importantes ou dicas úteis de utilização.

Aviso sobre as condições de risco para a vida e a propriedade.

Aviso sobre a voltagem elétrica.

Reciclagem

Este produto ostenta o símbolo de classificação seletiva para resíduos de equipamentos elétricos e eletrónicos (REEE).

Isto significa que este produto deve ser tratado de acordo com a Diretiva Europeia 2002/96/EC para que seja reciclado ou desmantelado, a fim de minimizar o seu impacto no meio ambiente. Para mais informações, contacte por favor as suas autoridades locais ou regionais.

Os produtos eletrónicos não incluídos neste processo de classificação seletiva são potencialmente perigosos para o ambiente e para a saúde humana devido à presença de substâncias perigosas.

1 O seu frigorífico 3

2 Avisos importantes de segurança 4

Uso pretendido 4

Segurança com crianças 6

Aviso HCA 6

O que se pode fazer para economizar energia 7

Recomendações para o compartimento de alimentos frescos 7

3 Instalação 8

Pontos a serem considerados ao transportar novamente o seu frigorífico 8

Antes de funcionar o seu frigorífico 8

Ligação elétrica 9

Eliminação da embalagem 9

Eliminação do seu frigorífico velho...... 9

Colocação e instalação 9

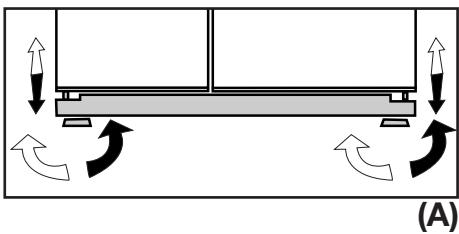

Ajuste do nivelamento do pavimento.. 10

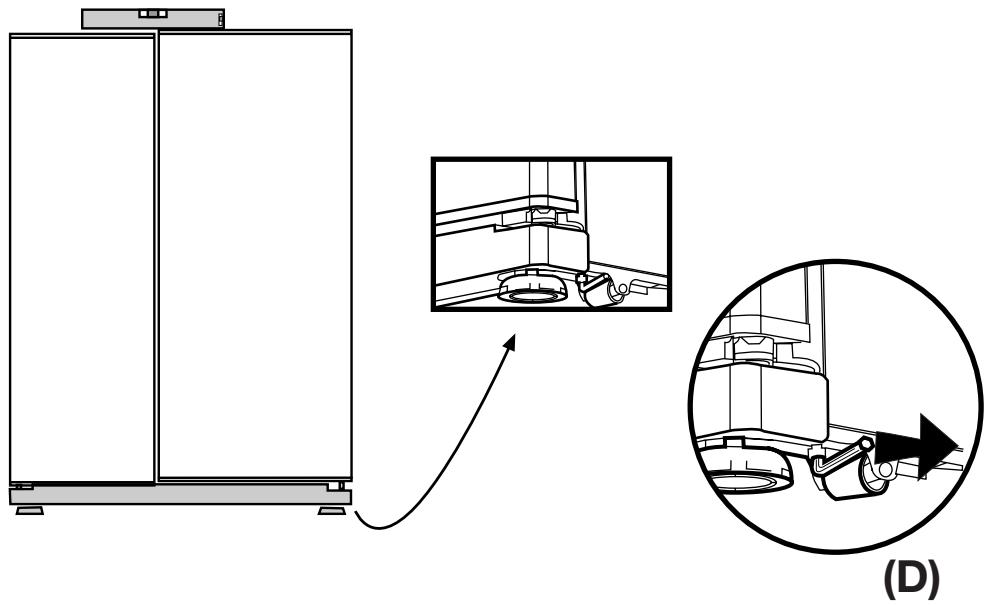

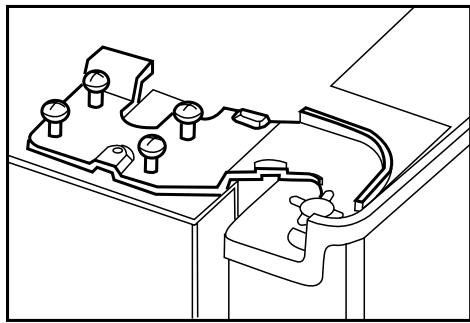

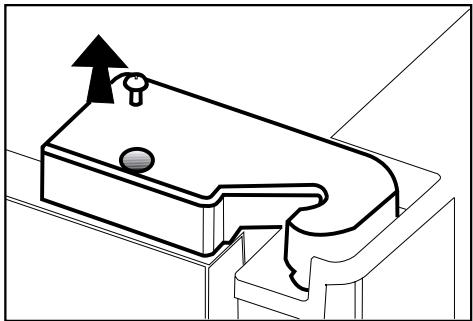

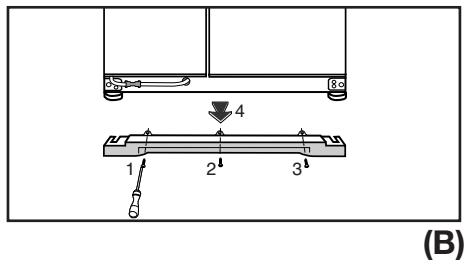

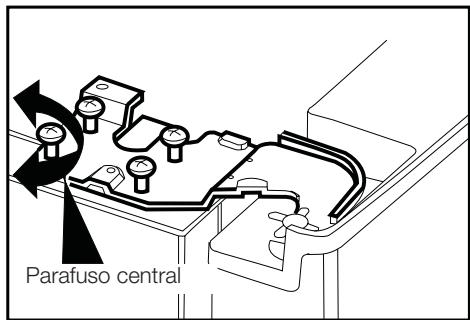

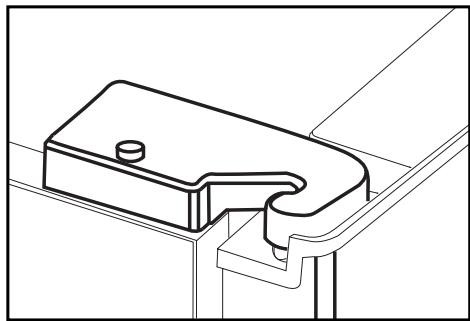

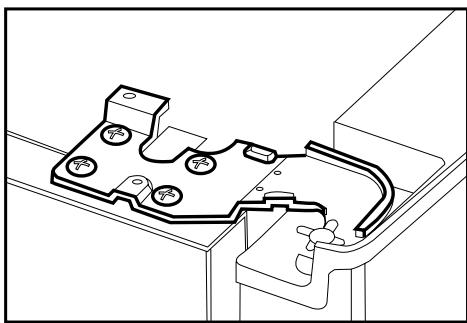

Ajustar o espaço entre a porta superior 12

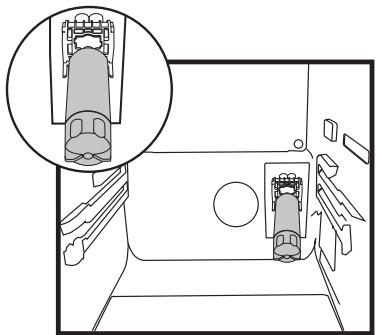

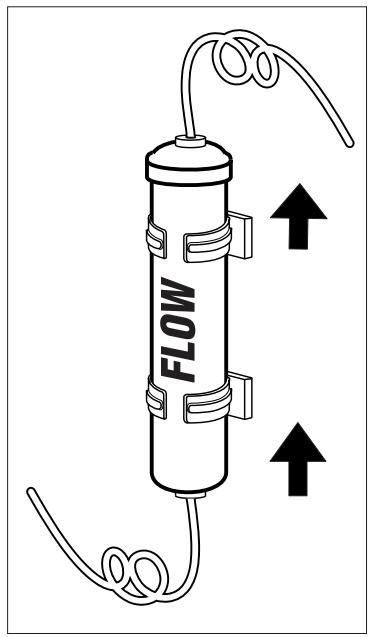

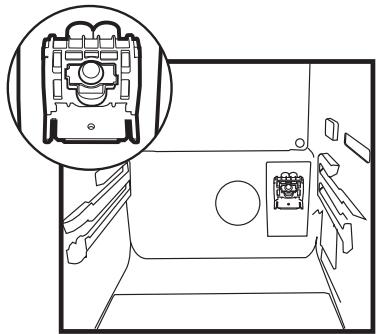

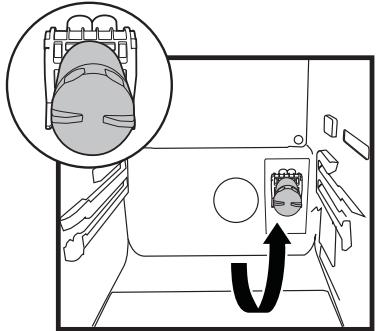

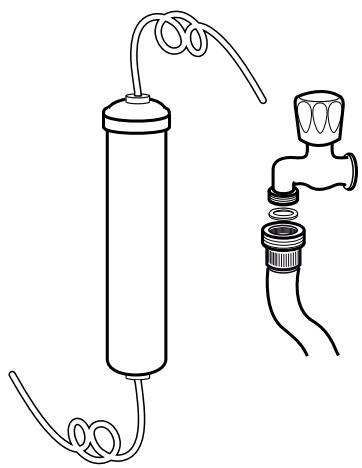

Instalação do filtro da água 13

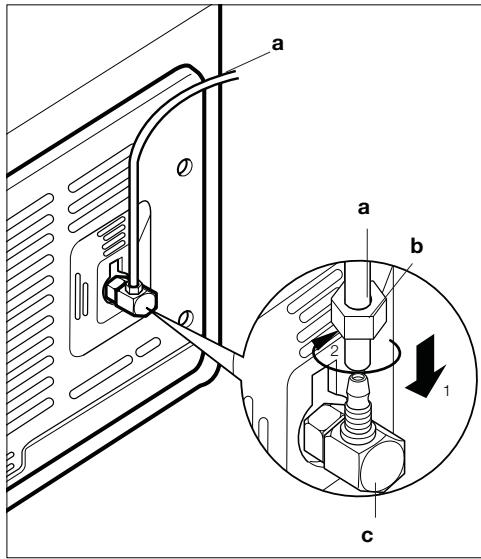

Ligação do tubo da água ao frigorífico 14

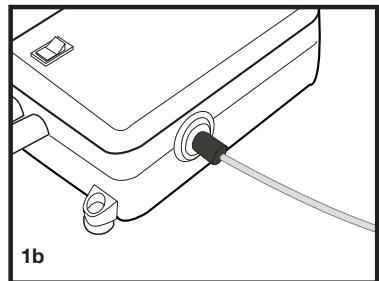

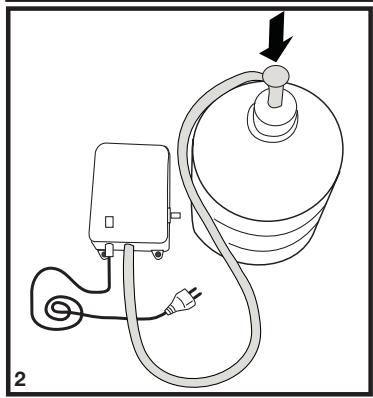

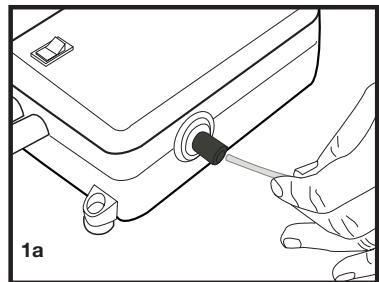

Ligação da mangueira da água ao jarro 16

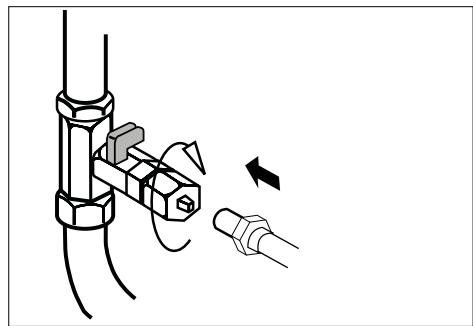

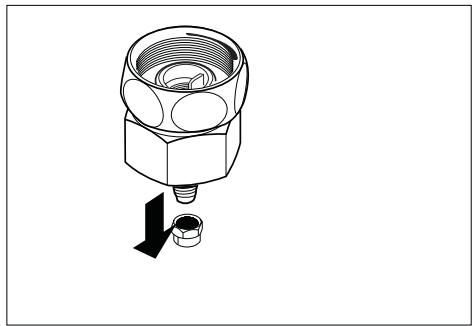

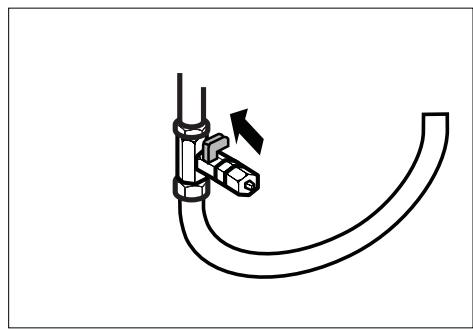

Ligação do tubo da água à linha de fornecimento de água fria 17

(em alguns modelos) 17

Antes da primeira utilização do Dispensador de água/gelo 18

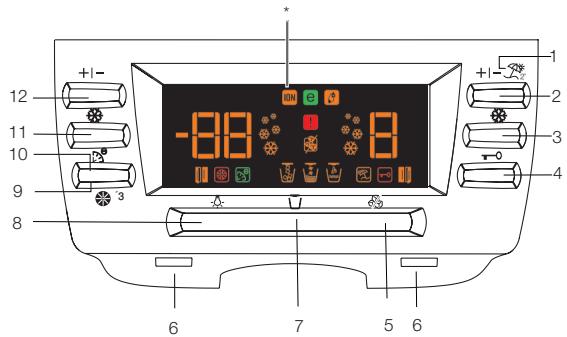

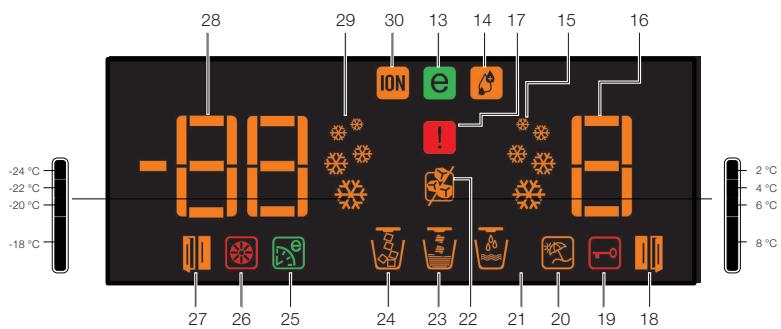

4 Preparação 19

5 Utilizar o seu frigorífico 20

Definir a temperatura do compartimento do refrigerador 21

Definir a temperatura do compartimento do congelador 21

Função 'Fresh Freeze' 21

Função 'Quick Cool' (Arrefecimento rápido) 22

Botão 'Vacation' 22

Botão 'Auto Eco' (Economia automática) 22

Ionizador 22

Botão Key Lock (Bloqueio de tecla) 22

Iluminação do Dispensador de água 22

Seleção do tipo de água/gelo 22

Utilização do dispensador de gelo 23

'Ice Off' 24

Tabuleiro de derramamento 25

Prateleiras de estrutura deslizante 25

Luz azul 26

Gaveta: 26

Tabuleiro para ovos 26

Calhas deslizantes de controlo da humidade da gaveta de frutos e legumes. 26

Recomendação para a preservação de alimentos congelados 27

Descongelação 27

Substituição da lâmpada interior 27

6 Manutenção e limpeza 29

Proteção das superfícies plásticas ... 29

Caixa do gelo e Dispensador de água....30

Compartimento de refrigeração. 31

Minibar 32

7 Soluções recomendadas para os problemas 33

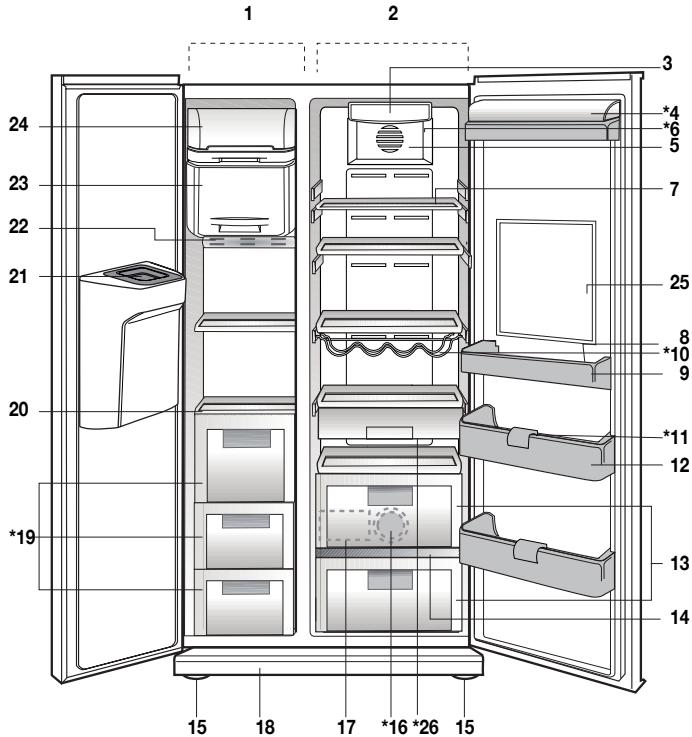

1. Compartimento do congelador
2. Compartimento do refrigerador
3. Luz interior do compartimento do refrigerador
4. Tampa do queijo e da manteiga
5. Vent.
6. 'Ioniser' (Ionizador)
7. Prateleiras de vidro do compartimento do refrigerador
8. Tabuleiro para ovos
9. Prateleiras da porta do compartimento do refrigerador
10. Garrafeira
11. Suporte para garrafas
12. Prateleiras para garrafas
13. Compartimentos da gaveta para frutas e legumes
14. Tampa da gaveta para frutos e legumes
15. Pés frontais ajustáveis
16. Luz azul
17. Reservatório de água
18. Tampa de ventilação
19. Gavetas do compartimento do congelador
20. Prateleiras de vidro do compartimento do congelador
21. Tampa da conduta do gelo
22. Luz interior do compartimento do congelador
23. Compartimento 'Fresh Freeze'
24. Compartimento do gelo
25. Minibar
26. Compartimento de arrefecimento
27. OPCIONAL

As figuras que aparecem neste manual de instruções são esquemáticas e podem não corresponder exatamente ao seu produto. Se as partes referidas não estiverem incluídas no produto que adquiriu, é porque são válidas para outros modelos.

2 Avisos importantes de segurança

Por favor, reveja as informações seguintes. A não observância destas informações pode causar ferimentos ou danos ao material. Caso contrário, todas as garantias e compromissos de fiabilidade tornar-se-ão inválidos.

A vida útil da unidade que adquiriu é de 10 anos. Este é o período para fazer as peças de reposição exigidas para a unidade funcionar conforme descrito.

Uso pretendido

• áreas internas e fechadas como casas;
• em ambientes de trabalho fechados, como lojas e escritórios;
• em áreas de hospedagem fechadas, como casas rurais, hotéis, pensões.
• Este produto não deve ser usado em exteriores.

Segurança geral

• Quando quiser eliminar/desfazer-se do produto, recomendamos que consulte o serviço de assistência e os órgãos autorizados para obter mais informações.
• Consulte o seu serviço de assistência autorizada para todas as questões e problemas relativos ao frigorífico. Não tente reparar e nem permita que alguém o faça sem notificar os serviços de assistência autorizados.
• Para produtos com um compartimento de congelador; Não coma cones de gelados e cubos de gelo imediatamente antes de retirá-los do compartimento do congelador! (Isto pode provocar queimaduras de frio na sua boca).
• Para produtos com compartimento de congelador; Não coloque bebidas líquidas enlatadas ou engarrafadas no compartimento do congelador. Caso contrário, poderão rebentar.
• Não toque nos alimentos congelados; poderão ficar presos à sua pele.
• Desligue o seu frigorífico da tomada antes da limpeza ou descongelação.
• O vapor e materiais de limpeza vaporizados nunca deverão ser utilizados nos processos de limpeza e descongelação do seu frigorífico. Em tais casos, o vapor pode entrar em contacto com as partes elétricas e provocar curto-circuito ou choque elétrico.
• Nunca use as partes do seu frigorífico, tal como a porta, como meios de apoio ou degrau.
• Não utilize dispositivos elétricos dentro do frigorífico.
• Não danifique as partes por onde circula a refrigeração, com ferramentas perfurantes ou cortantes. O refrigerante pode explodir quando os canais de gás do evaporador, as extensões do tubo ou os revestimentos da superfície são perfurados, causando irritações na pele ou ferimentos nos olhos.
• Não cubra ou bloqueie os orifícios de ventilação do seu frigorífico com nenhum tipo de material.
• Os dispositivos elétricos devem ser reparados por pessoas autorizadas. As reparações realizadas por pessoas não qualificadas podem causar riscos ao utilizador.
• Em caso de qualquer falha, quer durante uma manutenção ou num trabalho de reparação, desligue a alimentação elétrica do seu frigorífico,

desligando o fusível correspondente ou retirando a ficha da tomada. - Não puxe pelo cabo quando retirar a ficha da tomada. - Coloque as bebidas com teor alcoólico mais elevado bem fechadas e na vertical. - Nunca guarde latas de aerossol inflamáveis e substâncias explosivas no frigorífico. - Não utilize dispositivos mecânicos ou outros para acelerar o processo de descongelação. Siga apenas as instruções recomendadas pelo fabricante. - Este produto não se destina a ser usado por pessoas com incapacidades físicas, sensoriais ou mentais ou sem conhecimento ou experiência (incluindo crianças), a menos que sejam supervisionadas por alguém responsável pela sua segurança ou que as instrua sobre o uso do produto. - Não utilize um frigorífico avariado. Consulte o agente autorizado se tiver qualquer pergunta. - A segurança elétrica do seu frigorífico apenas poderá ser garantida se o sistema de ligação à terra da sua casa estiver em conformidade com as normas. - A exposição do produto à chuva, neve, sol e vento é perigosa no que toca à segurança elétrica. - Para evitar qualquer perigo, contacte o serviço autorizado se o cabo elétrico estiver danificado. - Nunca ligue o frigorífico à tomada de parede durante a instalação. Caso contrário, poderá ocorrer perigo de morte ou ferimentos graves. - Este frigorífico foi concebido unicamente para guardar alimentos.

Não deve ser utilizado para quaisquer outros fins.

• A etiqueta das especificações técnicas está localizada na parede esquerda no interior do frigorífico.
• Nunca ligue o seu frigorífico a sistemas de poupança de eletricidade, pois pode danificá-lo. Se o frigorífico possuir luz azul, não olhe para ela com dispositivos ópticos.
• Para frigoríficos controlados manualmente, aguarde pelo menos 5 horas para voltar a ligá-lo antes de uma falha elétrica.
• Este manual de instruções deverá ser entregue ao novo proprietário do produto quando for dado/vendido a outros.

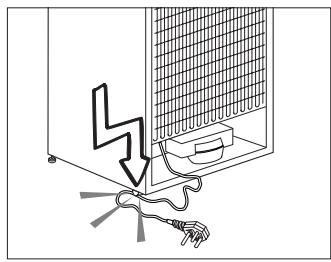

• Evite causar danos ao cabo elétrico quando transportar o frigorífico. Dobrar o cabo pode causar incêndio. Nunca pouse objetos pesados no cabo elétrico. Não toque na ficha com as mãos molhadas quando a introduz na tomada para ligar o produto.

• Não ligue o frigorífico à tomada, se a tomada de parede estiver solta.
• Não vaporize diretamente nas partes interiores ou exteriores do produto, por razões de segurança.
• Para evitar risco de incêndio e explosão, não vaporize substâncias que contenham gases inflamáveis, tais como gás propano, etc., diretamente no frigorífico.
• Não coloque recipientes que contenham água sobre o topo do frigorífico, visto que tal poderá resultar em choque elétrico ou incêndio.
• Não sobrecarregue o frigorífico com excesso de alimentos. Se sobrecarregado, os alimentos podem cair e feri-lo a si e danificar o frigorífico ao abrir a porta. Nunca coloque objetos no topo do frigorífico, visto que estes podem cair quando se abre ou fecha a porta do frigorífico.
• Como precisam de um controlo de temperatura exata, as vacinas, medicamentos sensíveis ao aquecimento, materiais científicos, etc., não deverão ser guardados no frigorífico.
• Se não for utilizado normalmente por um longo tempo, o frigorífico deve ser desligado da tomada. Qualquer problema possível no cabo elétrico poderá resultar em incêndio.
• A extremidade da ficha elétrica deverá ser limpa regularmente, caso contrário, poderá provocar incêndio.
• A extremidade da ficha elétrica deverá ser limpa regularmente com um pano seco; caso contrário, poderá provocar incêndio.
• O frigorífico pode mover-se se os pés não estiverem devidamente fixados ao piso. O ajuste seguro e apropriado dos pés ao piso pode impedir que o frigorífico se mova.
• Ao transportar o frigorífico, não segure o puxador da porta. Caso contrário, pode quebrar.
• Se posicionar o seu frigorífico próximo de outros frigoríficos ou arcas frigoríficas, a distância entre os dispositivos deve ser de pelo menos 8 cm. Caso contrário, as paredes laterais adjacentes podem humedecer.

Para produtos com um dispensador de água:

A pressão da conduta de água deve ser de no mínimo 1 bar. A pressão da conduta de água deve ser de no máximo 8 bar.

Use apenas água potável.

Segurança com crianças

• Se a porta possuir uma fechadura, a chave deve ser mantida afastada do alcance das crianças.
• As crianças devem ser vigiadas para impedir que brinquem com o produto.

Aviso HCA

O sistema de arrefecimento do seu produto contém R600a:

Este gás é inflamável. Por isso, tenha cuidado em não danificar o sistema de arrefecimento e a tubagem durante o uso e transporte. No caso de algum dano, mantenha o seu produto longe de potenciais fontes de fogo que possam fazer com que o produto se incendeie e ventile o compartimento no qual a unidade está colocada.

Ignore este aviso se o sistema de refrigeração do seu produto contiver R134a:

Nunca elimine o seu produto no fogo.

O que se pode fazer para economizar energia

• Não deixe as portas do seu frigorífico abertas durante muito tempo.
• Não coloque alimentos ou bebidas quentes no seu frigorífico.
• Não sobrecarregue o seu frigorífico para que a circulação do ar no interior não seja dificultada.
• Não instale o seu frigorífico sob a luz solar direta ou próximo de aparelhos que emitem calor, tais como fornos, máquinas de lavar louça ou radiadores.
• Tenha cuidado em manter os seus alimentos em recipientes fechados.
• Para produtos com um compartimento de congelador: Pode armazenar uma quantidade máxima de alimentos no congelador se remover a prateleira ou gaveta do congelador. O valor do consumo de energia indicado no seu frigorífico foi determinado removendo a prateleira do congelador ou a gaveta e com carga máxima. Não existe qualquer risco em utilizar uma prateleira ou gaveta de acordo com as formas e tamanhos dos alimentos a serem congelados.
• Descongelar os alimentos congelados no compartimento do frigorífico poupará energia e preservará a qualidade dos alimentos.

Recomendações para o compartimento de alimentos frescos

* OPCIONAL

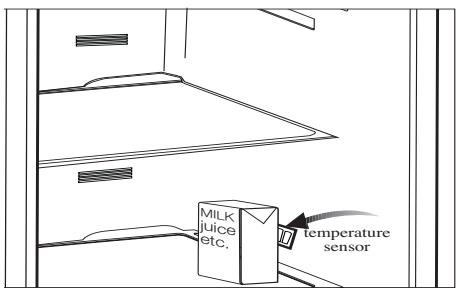

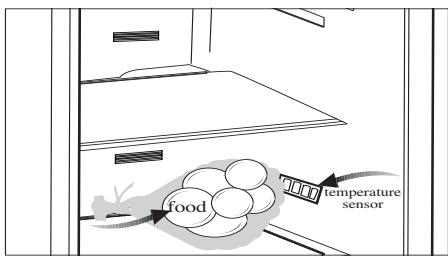

• Não deixe que nenhum alimento entre em contacto com o sensor de temperatura no compartimento de alimentos frescos. Para manter o compartimento de alimentos frescos na temperatura ideal de armazenamento, o sensor não pode estar obstruído por alimentos.
• Não coloque alimentos quentes no seu equipamento.

3 Instalação

Por favor, lembre-se de que o fabricante não pode ser responsabilizado se não forem observadas as informações fornecidas no manual de instruções.

Pontos a serem considerados ao transportar novamente o seu frigorífico

1. O seu frigorífico deve ser esvaziado e limpo antes de ser transportado.
2. As prateleiras, acessórios, gaveta para frutas e legumes, etc. do seu frigorífico devem ser firmemente presos com fita adesiva, devido aos solavancos antes de voltar a empacotá-lo.
3. A embalagem deve ser amarrada com fitas grossas e cordas fortes e devem ser seguidas as normas de transporte indicadas na mesma.

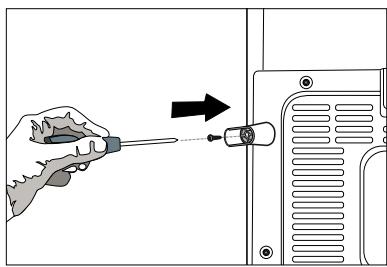

Lembre-se sempre que...

Todo material reciclado é uma fonte indispensável para a natureza e para os nossos recursos nacionais.

Se quiser contribuir para a reciclagem dos materiais da embalagem, pode obter mais informações nos organismos relativos ao ambiente ou junto das autoridades locais.

Antes de iniciar a utilização do seu frigorífico, verifique o seguinte:

1. O interior do frigorífico está seco e o ar pode circular livremente na sua parte traseira?
2. Limpe o interior do frigorífico conforme recomendado na secção "Manutenção e limpeza".
3. Ligue o frigorífico à tomada elétrica. Quando a porta é aberta, a respetiva luz interior liga.
4. Ouviará um ruído quando o compressor começar a trabalhar. O líquido e os gases no interior do sistema de refrigeração também podem fazer algum ruído, mesmo que o compressor não esteja a funcionar, o que é perfeitamente normal.
5. As arestas dianteiras do frigorífico podem ficar quentes. Isto é normal. Estas arestas são projetadas para ficarem quentes, a fim de evitar a condensação.

Ligação elétrica

Ligue o seu frigorífico a uma tomada com terra, que esteja protegida por um fusível com a capacidade apropriada.

Importante:

A ligação deve estar em conformidade com os regulamentos nacionais. A ficha do cabo de alimentação deve estar facilmente acessível antes da instalação. A voltagem e o fusível de proteção permitidos estão indicados na secção "Especificações Técnicas". A voltagem especificada deve ser igual à sua voltagem elétrica. Não devem ser usados cabos de extensão e fichas múltiplas para a ligação. Um cabo de alimentação danificado deve ser substituído por um eletricista qualificado. O equipamento não deve ser utilizado antes de ser reparado! Há risco de CHOQUE ELÉTRICO!

Eliminação da embalagem

Os materiais de embalagem podem ser perigosos para as crianças. Guarde os materiais da embalagem fora do alcance das crianças ou elimine-os, classificando-os de acordo com as instruções sobre o lixo. Não os elimine juntamente com o lixo doméstico normal.

A embalagem do seu frigorífico é produzida com materiais recicláveis.

Eliminação do seu frigorífico velho

Elimine a sua máquina velha sem causar qualquer perigo ao meio ambiente.

Pode consultar o seu revendedor autorizado ou o centro de recolha do lixo do seu município a respeito da eliminação do seu frigorífico. Antes de se desfazer do seu frigorífico, corte a ficha elétrica e, se houver trincos nas portas, deixe-os inutilizados, a fim de proteger as crianças contra qualquer perigo.

Colocação e instalação

Cuidado: Nunca ligue o frigorífico à tomada de parede durante a instalação. Caso contrário, poderá ocorrer perigo de morte ou ferimentos graves. Se a porta de entrada do compartimento onde o frigorífico será instalado não for suficientemente larga para que ele passe, chame o serviço de assistência autorizado para que possam remover as portas do seu frigorífico e passá-lo de forma inclinada através da porta.

1. Instale o seu frigorífico num local que permita fácil acesso.
2. Mantenha o seu frigorífico longe das fontes de calor, lugares húmidos e luz solar direta.

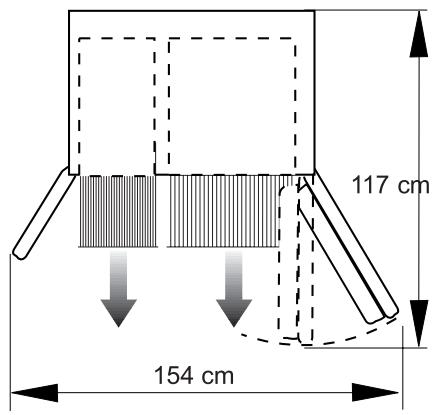

3. Deve existir uma circulação de ar adequada à volta do seu frigorífico, para que obtenha um funcionamento eficiente. Se o frigorífico for colocado numa reentrância da parede, deve haver uma distância mínima de 5 cm do teto e, pelo menos, 5 cm da parede.

Se o piso for coberto por alcatifa, o seu produto deve ter uma elevação de 2,5 cm do chão.

1. Coloque o seu frigorífico num pavimento uniforme para evitar solavancos.
2. Não mantenha o seu frigorífico em temperaturas ambientes inferiores a 10°C.

Ajuste do nivelamento do pavimento

Se o seu frigorífico estiver desnivelado, pode equilibrar o seu frigorífico, rodando os seus pés frontais conforme ilustrado na figura. (Ver figura A) O canto onde está o pé é baixado quando roda na direção da seta preta e levantado quando roda na direção oposta. Peça ajuda a alguém para erguer ligeiramente o frigorífico, facilitando este processo.

Ajuste da altura da porta

Em caso de problemas com o alinhamento das portas, em relação uma com as outras, poderão ser realinhadas verticalmente, pela sequência descrita abaixo. Assegure que as prateleiras das portas estejam vazias quando fizer a alteração da porta.

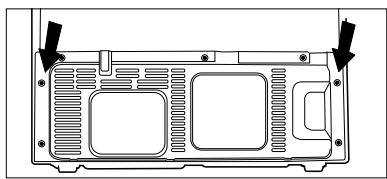

1. Retire a tampa de ventilação inferior desaparafusando os parafusos, conforme mostrado na figura abaixo. (Ver figura B)

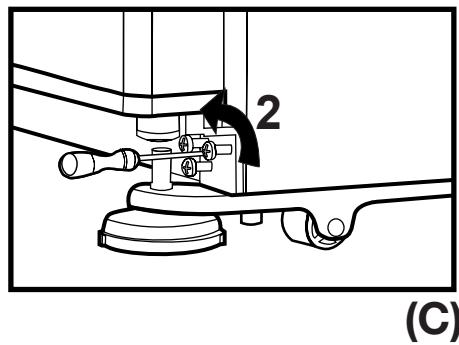

1. Solte os três parafusos das dobradiças da porta inferior, a qual deseja subir, com a ajuda de uma chave de fendas, conforme mostrado na figura abaixo. (Não a retire completamente) (Ver figura C)
2. Se a porta do compartimento do congelador estiver mais baixa do que a porta do compartimento do frigorífico, nivele-as rodando o parafuso de elevação ao lado do compartimento do congelador, na direção da seta, utilizando uma chave-inglesa M6 Allen, conforme ilustrado na Figura D.
3. Se a porta do compartimento do congelador estiver mais alta que a porta do compartimento do refrigerador, nivele-as rodando o parafuso de elevação ao lado do compartimento do congelador, na direção inversa da seta, utilizando uma chave-inglesa M6 Allen, conforme ilustrado na Figura D.

Após nivelar as portas elevando a parte dianteira com a ajuda dos parafusos de elevação, assegure-se que as portas do frigorífico fecharão adequadamente. Se as portas não fecharem adequadamente, isto pode afetar adversamente a eficiência do frigorífico.

Ajustar o espaço entre a porta superior

Pode ajustar o espaço entre as portas do compartimento do refrigerador, conforme ilustrado nas figuras.

As prateleiras da porta devem estar vazias quando ajustar a altura da porta.

Devido aos fios metálicos na cobertura da dobradiça da porta do congelador, desligue a alimentação do frigorífico antes

de remover as coberturas da dobradiça e isto deve ser feito com todo o cuidado.

Com uma chave de fendas, remova o parafuso da cobertura da dobradiça superior que pretende ajustar.

Ajuste a porta adequadamente conforme pretendido, apertando os parafusos. Fixe a porta que ajustou apertando os parafusos, sem alterar a posição da porta. Volte a colocar a cobertura da dobradiça e fixe com o parafuso.

Instalação do filtro de água

(em alguns modelos)

Requisitos para a instalação

Poderão ser ligadas diferentes fontes de água ao frigorífico para fazer uso de água. Para a utilização de água de jarro, deverá ser usada uma bomba.

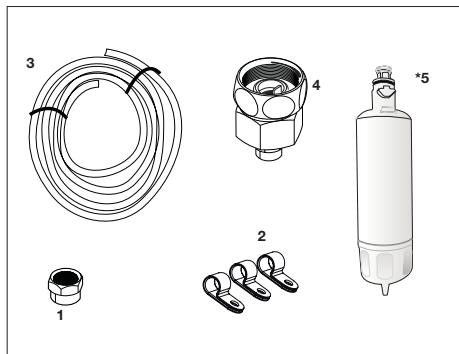

Verifique se as peças indicadas abaixo foram fornecidas com o seu equipamento.

1. União para a ligação do tubo da água à parte traseira do eletrodoméstico
2. 3 conjuntos de grampos para válvula (se forem necessários para segurar o tubo da água)

Aviso: Visto que as seguintes peças não são necessárias para utilizar com um jarro, elas poderão não se encontrar no produto que comprou.

1. Tubo da água de 5 metros (1/4 de polegada de diâmetro)
2. Válvula para conduta da água fria com filtro de rede (adaptador para torneira)
3. Filtro da água a ser adaptado ao suporte no interior do compartimento do frigorífico.

Ligação de água para o frigorífico. Por favor, siga as instruções abaixo. Ligação do tubo da água ao frigorífico

1. Após instalar a união no tubo da água, introduza este na válvula de entrada do frigorífico puxando firmemente para baixo.
2. Adapte a união como mostra a figura ao lado, pressionando manualmente na entrada do frigorífico.

Nota 1: Não deverá precisar de apertar a união com uma ferramenta para conseguir uma montagem hermética. No caso de existir uma fuga, utilize uma chave-inglesa ou um alicate para apertar a união.

Para adaptar o FILTRO de água, siga as instruções abaixo, referindo-se às figuras apresentadas:

1. Prima o botão "Ice Cancel" (Cancelar gelo) no visor. (Figura 1)

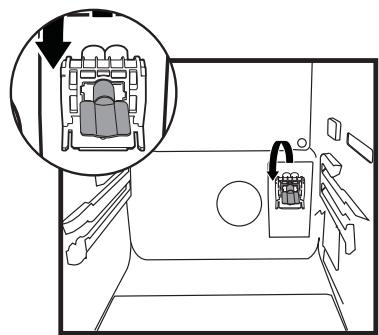

1. Retire a tampa do filtro no compartimento do frigorífico, puxando-a para a frente. (Figura 2)

1. Extraia a tampa de passagem do filtro de água, rodando-a para baixo. (Figuras 3-4)

Aviso: Certifique-se de que o modo "Ice Off" (Desligar Gelo) está ativo antes de retirar a tampa de passagem.

Aviso: É normal que caiam algumas gotas de água antes de a tampa ter sido retirada.

1. Retire a tampa na parte de cima do filtro de água para o colocar como mostra a figura e rode para cima para o bloquear. (Figura 5)
2. Pressione novamente o botão "Ice Off" no visor para sair deste modo.

O filtro de água deverá ser substituído a cada 6 meses. O filtro de água deverá ser retirado como mostrado na figura quando for substituído ou quando não for mais utilizado, e a tampa de passagem deverá ser encaixada. Deve certificar-se de que o modo "Ice Off" está ativo antes de o retirar.

Aviso: O filtro de água limpa as partículas estranhas da água. Ele não purifica a água dos microorganismos. Aviso: O botão 'Ice Off' deve ser sempre pressionado durante a substituição do FILTRO de água ou na instalação da tampa de passagem.

Ligação da mangueira de água ao jarro

(em alguns modelos)

Para ligar a água ao frigorífico a partir de um jarro, é necessária uma bomba. Siga as instruções abaixo antes de ligar uma extremidade do tubo de água que vem da bomba para o frigorífico, como descrito na página anterior.

1. Termine a ligação empurrando a outra extremidade do tubo de água para dentro da entrada do mesmo na bomba, como mostrado na figura.
2. Coloque e fixe a mangueira da bomba dentro do jarro, como mostrado na figura.
3. Após concluir a ligação, ligue e faça funcionar a bomba.

Para proporcionar um funcionamento eficiente da bomba, espere 2 a 3 minutos antes de colocá-la em funcionamento.

Aviso: Deve consultar o manual do utilizador da bomba quando executar a ligação da água.

Ligação do tubo de água à linha de fornecimento de água fria (em alguns modelos)

Se pretender utilizar o seu frigorífico ligando-o ao tubo principal de água fria, terá de ligar um adaptador de conexão de válvula padrão de 1/2" ao fornecimento de água fria da sua casa. No caso de não possuir esta válvula ou se não tiver a certeza, consulte um canalizador qualificado.

1. Separe a união do adaptador da torneira. (Figura A)
2. Instale o adaptador da torneira no encaixe da válvula de 1/2", como mostrado na figura. (Figura B)
3. Após introduzir o tubo de água na união, instale-o no adaptador da torneira e introduza-o na torneira, como mostrado na figura. (Figura C)
4. Aperte a união manualmente. No caso de existir uma fuga, utilize uma chave inglesa ou um alicate para apertar a união.

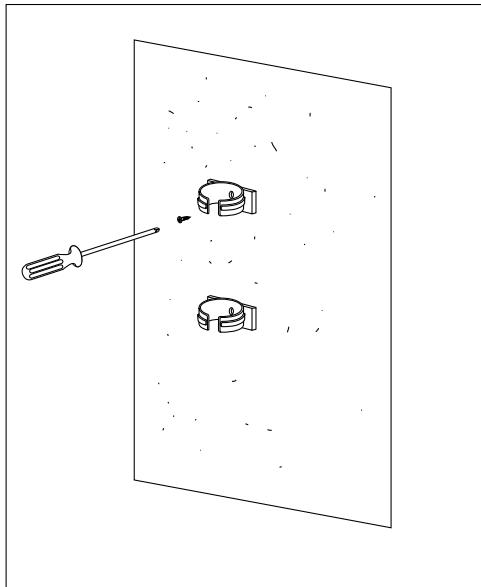

Aviso: Segure o tubo de água em pontos apropriados através dos grampos de tubo fornecidos para evitar quaisquer danos ou deslocamento do tubo ou desligamento acidental.

Aviso: Após ligar a válvula de água, certifique-se de que não há fugas em ambos os pontos de ligação do tubo de água. Em caso de fuga, desligue imediatamente a válvula e aperte de novo todas as juntas utilizando uma chave inglesa ou um alicate.

Aviso: Certifique-se de que a adaptação da válvula padrão de 1/2" alimentada pelo fornecimento de água fria se encontra disponível e está completamente desligada.

Nota -1: Não há necessidade de usar um filtro de água quando se utiliza o jarro.

Nota -2: A bomba deverá ser usada quando for utilizado um jarro.

Antes da primeira utilização do Dispensador de água/gelo

A pressão da conduta de água não deve ser inferior a 1 bar. A pressão da conduta de água não deve ser superior a 8 bar. As bombas devem ser usadas no caso da pressão do fornecimento de água cair abaixo de 1 bar ou se vier a ser utilizado um jarro. O sistema de água do frigorífico deverá ser ligado à linha de água fria. Não deverá estar ligado à linha de água quente. Não se deve obter água no arranque inicial do frigorífico. Isto é devido ao ar no sistema. Para descarregar o ar do sistema, pressione o trinco do dispensador de água por períodos de 1 minuto até que a água corra do dispensador. O fluxo de água pode ser irregular no início. O fluxo de água irregular ficará normalizado após o ar do sistema ser descarregado. No arranque inicial do frigorífico, devem ter decorrido aproximadamente 12 horas para que se possa obter água fria. A pressão da conduta de água deve estar entre 1-8 bar para que o dispensador de água funcione de forma regular. Para tal, constate que um copo de água (100 cc) deve ser enchido em 10 segundos.

Os primeiros 10 copos de água não deverão ser consumidos. Devem ter decorrido 12 horas para obter gelo pela primeira vez a partir do dispensador de gelo. Se não existir gelo suficiente no dispensador de gelo, não se deve tirar gelo do dispensador. Aproximadamente, os primeiros 30 cubos de gelo retirados do dispensador de gelo não deverão ser utilizados. Utilize sempre o filtro de água quando não estiver a ser utilizado um jarro.

4 Preparação

O seu frigorífico deverá ser instalado a uma distância mínima de 30 cm de quaisquer fontes de calor, tais como placas, fornos, aquecimento central e fogões, e de 5 cm de fornos elétricos. Não deverá ficar exposto diretamente à luz solar. A temperatura ambiente do compartimento onde está instalado o seu frigorífico não deve ser inferior a 10°C. Utilizar o seu frigorífico em condições de temperatura mais baixas não é recomendado em atenção à sua eficiência. Certifique-se de que o interior do seu frigorífico está completamente limpo. Se forem instalados dois frigoríficos lado a lado, deverá existir uma distância mínima de 2 cm entre eles. Quando utilizar o seu frigorífico pela primeira vez, por favor, observe as seguintes instruções durante as seis horas iniciais.

• A porta não deverá ser aberta frequentemente.
• Deve começar a funcionar vazio, sem alimentos no interior.
• Não retire a ficha da tomada do seu frigorífico. Se houver uma falha de energia inesperada, por favor consulte os avisos na secção "Soluções recomendadas para os problemas".

A embalagem original e os materiais de esponja deverão ser guardados para transporte ou deslocações futuras.

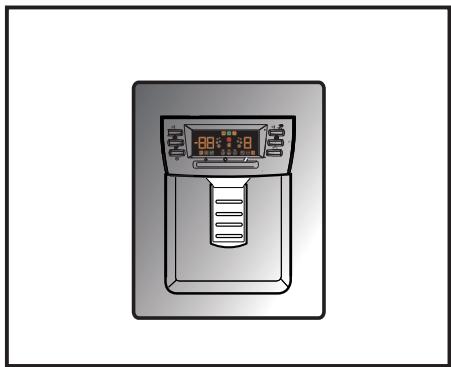

1. Botão de definição do refrigerador
2. Botão do modo férias (Vacation)
3. Botão 'Quick Fridge' (Refrigeração rápida)
4. Botão 'Key Lock' (Bloqueio de tecla)
5. Botão 'Ice Off'
6. Luzes do dispensador de água
7. Botão de seleção 'Ice / Water' (Gelo/Água)
8. Botão 'Water Dispenser light'
9. Botão 'Filter Reset'
10. Botão 'Auto Eco'
11. Botão 'Quick Freeze' (Congelamento rápido)
12. Botão 'Freezer Set'
13. Indicador do 'Economy Mode'
14. Indicador de humidade elevada
15. Indicador de arrefecimento rápido
16. Indicador da definição de temperatura do frigorífico.
17. Indicador de aviso de erro/temperatura elevada
18. Indicador de abertura da porta do frigorífico
19. Indicador de bloqueio
20. Indicador do modo de férias
21. Indicador de água
22. Indicador de sem gelo
23. Indicador de gelo quebrado
24. Indicador de gelo em cubos
25. Indicador 'Auto Eco'
26. Indicador do 'Filter Reset' (Reposição do filtro)
27. Indicador de abertura da porta do congelador
28. Indicador de ajuste da temperatura do compartimento do congelador
29. Indicador de 'Fast Freeze'
30. Indicador do 'Ioniser' (Ionizador) OPCIONAL

As figuras que aparecem neste manual de instruções são esquemáticas e podem não corresponder exatamente ao seu produto. Se as partes referidas não estiverem incluídas no produto que adquiriu, é porque são válidas para outros modelos.

Ajuste do compartmento do congelador	Ajuste do compartmento do refrigerador	Explicações
-15°C	4°C	Este é o ajuste normal recomendado.
-18,-21 ou -24°C	4°C	Estes ajustes são recomendados quando a temperatura ambiente exceede 30°C.
‘Fresh Freeze’	4°C	Utilize-a quando desejar congelar o seu alimento ou fazer gelo num curto espaço de tempo. O seu frigorífico voltará ao seu modo anterior quando oprocesso terminar.
-15°C ou mais frio	2°C	Se achar que o compartmento do refrigerador não está suficientemente frio devido às condições quentes ou à Frequente abertura e fecho da porta.
-15°C ou mais frio	‘Quick cool’	Pode-o utilize quando o compartmento do seu refrigerador estiver sobrecarregado ou se desejar arrefecerrapidamente os seu alimentos.

Definir a temperatura do compartimento do refrigerador

A temperatura do compartimento do refrigerador pode ser definida para um dos seguintes valores:

8, 6, 4 e 2 °C

Pressione o botão 'Fridge Set' para alterar. A temperatura diminuirá em 2 °C. Sempre que premir o botão, a temperatura baixará e, em seguida, voltará para a definição mais alta. Liberte na temperatura desejada e a nova definição de temperatura será guardada. Se achar que os seus alimentos estão mais frios do que desejava, pode ajustar a definição da temperatura do compartimento do frigorífico para 6 ou 8.

Definir a temperatura do compartimento do congelador

A temperatura do congelador pode ser definida para um dos seguintes valores: -15 / -18 / -21 / -24 e -24 °C

Pressione o botão 'Freezer Set' para alterar. A temperatura diminuirá em 2 °C. Sempre que premir o botão, a temperatura baixará e, em seguida, voltará para a definição mais alta. Liberte na temperatura desejada e a nova definição de temperatura será guardada.

Função 'Fresh Freeze'

Quando pressionar o botão "Fresh Freeze", o compressor funciona durante mais de 14 horas. O indicador de "Fresh Freeze" acenderá. Para cancelar esta função, prima novamente o botão 'Fresh Freeze'. O indicador 'Fresh Freeze' desligará e voltará às suas definições normais. 'Fresh Freeze' cancelar-se-á automaticamente após cerca de 12 horas se não o cancelar.

Se desejar congelar quantidades maiores de alimentos frescos, pressione o botão 'Fresh Freeze' 14 horas antes de colocar os alimentos no compartimento do congelador.
