ZHC92341XA - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	ZANUSSI
Modello	ZHC92341XA
Tensione di alimentazione	220-240 V (da verificare sulla targhetta)
Potenza di aspirazione	3 velocità: minima, media, massima
Illuminazione	Lampade alogene 12V - 20W max - G4
Filtro antigrasso	Lavabile a mano o in lavastoviglie (ciclo delicato), pulizia mensile
Filtro al carbone attivo	Tipo 20 LONG LIFE lavabile (ogni 2 mesi) o tipo 15 non lavabile (sostituzione ogni 4 mesi max)
Distanza minima di sicurezza	50 cm (piani elettrici), 65 cm (gas o misti)
Modalità di utilizzo	Aspirante (evacuazione esterna) o filtrante (riciclo interno)
Pulizia esterna	Panno umido e detergente liquido neutro, niente alcol
Istruzioni di sicurezza	Staccare la spina prima della manutenzione; non usare senza griglia; non fiammeggiare sotto la cappa
Protezione dell'ambiente	Riciclaggio secondo le norme locali (simbolo del cestino barrato)
Uso previsto	Solo domestico

Domande frequenti - ZHC92341XA ZANUSSI

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per un piano elettrico e 65 cm per un piano a gas o misto. Seguire sempre le istruzioni del produttore del piano cottura se specificano una distanza maggiore.

Come pulire il filtro antigrasso?

Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento senza influire sulle prestazioni.

Che tipo di lampadina usare per l'illuminazione?

Utilizzare solo lampade alogene 12V - 20W max - G4 adatte a un sistema di illuminazione aperto. Non toccare le lampadine a mani nude.

Come sapere se il filtro al carbone attivo deve essere sostituito?

Per il modello 20 LONG LIFE (lavabile), pulire ogni 2 mesi e sostituire il cuscinetto ogni 3 anni. Per il modello 15 (non lavabile), sostituirlo al massimo ogni 4 mesi o non appena saturo.

Posso usare la cappa senza il filtro antigrasso?

No, non utilizzare mai la cappa senza che la griglia o il filtro siano montati correttamente. Ciò potrebbe danneggiare il motore e presentare un rischio di incendio.

Come installare la cappa in modalità evacuazione o riciclo?

La cappa può essere utilizzata in versione aspirante (evacuazione verso l'esterno) o filtrante (riciclo interno). Seguire le istruzioni del manuale per il montaggio. Per il riciclo è necessario un filtro al carbone attivo.

Cosa fare se la cappa non funziona più?

Verificare prima che la cappa sia collegata e che l'interruttore non sia scattato. Se il problema persiste, contattare un professionista. Non smontare l'apparecchio da soli.

È sicuro friggere sotto la cappa?

Sì, ma sotto sorveglianza costante per evitare che l'olio surriscaldato prenda fuoco. Non fiammeggiare mai gli alimenti sotto la cappa.

Come pulire l'esterno della cappa?

Utilizzare un panno inumidito con un detergente liquido neutro. Non utilizzare prodotti abrasivi né alcol, poiché potrebbero danneggiare la superficie.

Cosa fare in caso di malfunzionamento dei tasti?

Staccare la spina della cappa, attendere qualche minuto, quindi riaccenderla. Se il problema persiste, consultare un tecnico qualificato. Non tentare di riparare da soli il pannello di controllo.

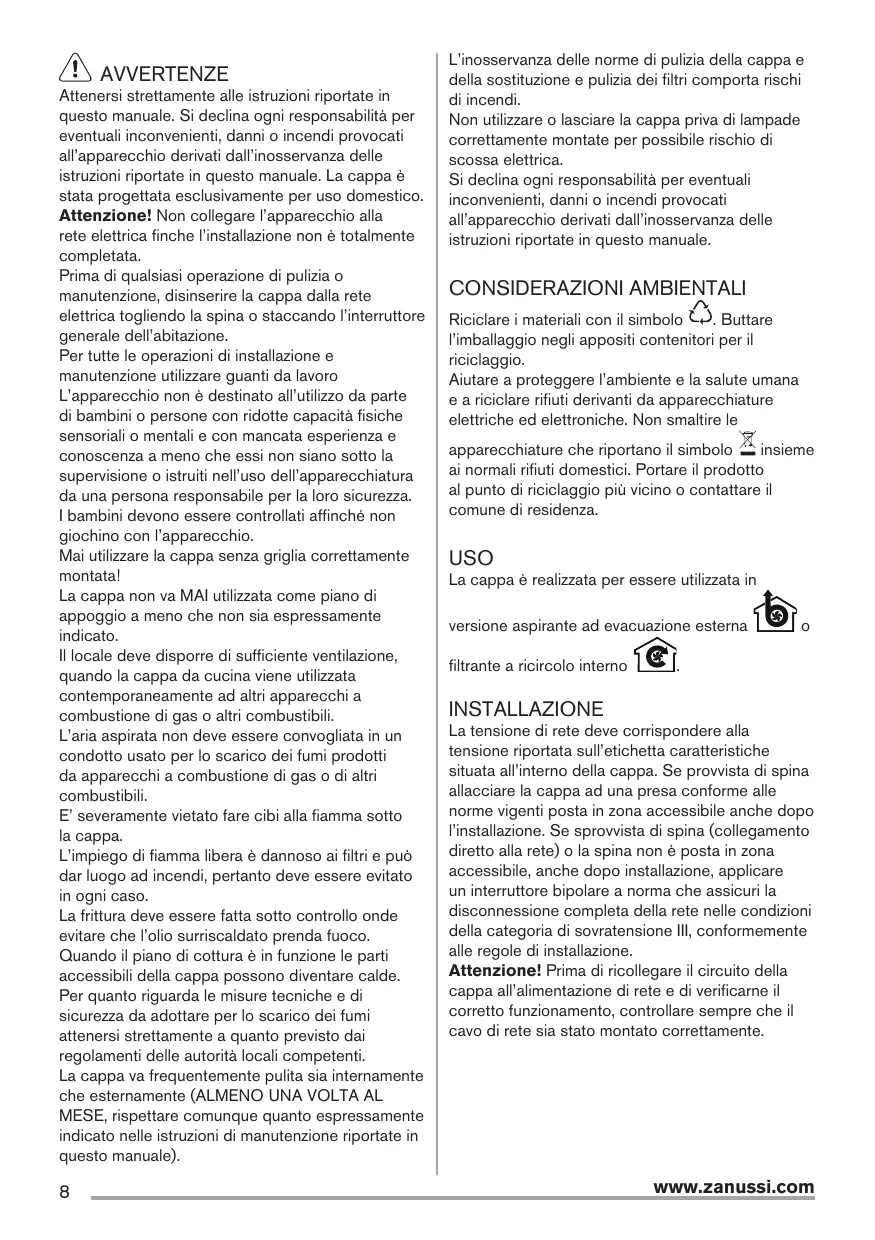

MANUALE UTENTE ZHC92341XA ZANUSSI

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochi con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL

MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 📊. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

USO

La cappa è realizzata per essere utilizzata in

versione aspirante ad evacuazione esterna

filtrante a ricircolo interno

INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso - Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Type 20 LONG LIFE - Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Type 15 - Filtro ai carboni attivi NON lavabile

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.

NON può essere lavato o rigenerato

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

1. ON/OFF luci
2. OFF motori
3. • 1. • 1. Potenza aspirazione minima (3.), media (4.), massima (5.).

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

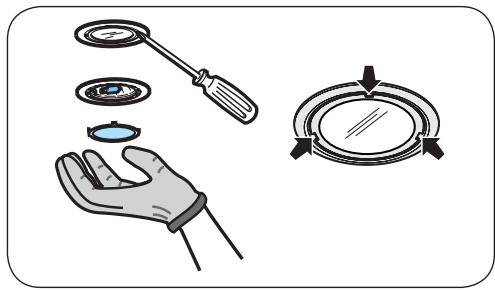

ILLUMINAZIONE

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.
