ZHC92341XA - Campana de cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZHC92341XA
Tensión de alimentación	220-240 V (verificar en la placa de características)
Potencia de aspiración	3 velocidades: mínima, media, máxima
Iluminación	Lámparas halógenas 12V - 20W máx - G4
Filtro antigrasa	Lavable a mano o en lavavajillas (ciclo suave), limpieza mensual
Filtro de carbón activo	Tipo 20 LONG LIFE lavable (cada 2 meses) o tipo 15 no lavable (cambio cada 4 meses como máximo)
Distancia mínima de seguridad	50 cm (cocinas eléctricas), 65 cm (gas o mixtas)
Modos de uso	Aspirante (evacuación exterior) o filtrante (reciclaje interior)
Limpieza exterior	Paño húmedo y detergente líquido neutro, sin alcohol
Instrucciones de seguridad	Desconectar antes del mantenimiento; no usar sin rejilla; no flamear debajo de la campana
Protección del medio ambiente	Reciclaje según las normas locales (símbolo de contenedor tachado)
Uso previsto	Doméstico únicamente

Preguntas frecuentes - ZHC92341XA ZANUSSI

¿Cuál es la distancia mínima entre la campana y la cocina?

La distancia mínima es de 50 cm para una cocina eléctrica y 65 cm para una cocina de gas o mixta. Respete siempre las instrucciones del fabricante de la cocina si especifican una distancia mayor.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, a mano o en lavavajillas a baja temperatura y ciclo rápido. Un lavado en lavavajillas puede provocar decoloración sin afectar el rendimiento.

¿Qué tipo de bombilla usar para la iluminación?

Utilice únicamente lámparas halógenas 12V - 20W máx - G4 adecuadas para un sistema de iluminación abierto. No toque las bombillas con las manos desnudas.

¿Cómo saber si el filtro de carbón activo debe cambiarse?

Para el modelo 20 LONG LIFE (lavable), límpielo cada 2 meses y reemplace la almohadilla cada 3 años. Para el modelo 15 (no lavable), reemplácelo como máximo cada 4 meses o cuando esté saturado.

¿Puedo usar la campana sin el filtro antigrasa?

No, nunca use la campana sin que la rejilla o el filtro estén montados correctamente. Esto podría dañar el motor y presentar un riesgo de incendio.

¿Cómo instalar la campana en modo evacuación o reciclaje?

La campana se puede usar en versión aspirante (evacuación al exterior) o filtrante (reciclaje interior). Siga las instrucciones del manual para el montaje. Para el reciclaje, es necesario un filtro de carbón activo.

¿Qué hacer si la campana no funciona?

Primero verifique que la campana esté enchufada y que el disyuntor no haya saltado. Si el problema persiste, contacte a un profesional. No desmonte el aparato usted mismo.

¿Es seguro freír debajo de la campana?

Sí, pero bajo supervisión constante para evitar que el aceite sobrecalentado se incendie. Nunca flamee los alimentos debajo de la campana.

¿Cómo limpiar el exterior de la campana?

Use un paño humedecido con un detergente líquido neutro. No use productos abrasivos ni alcohol, ya que podrían dañar la superficie.

¿Qué hacer en caso de mal funcionamiento de los botones?

Desconecte la campana, espere unos minutos y vuelva a conectarla. Si el problema persiste, consulte a un técnico calificado. No intente reparar usted mismo el panel de control.

MANUAL DE USUARIO ZHC92341XA ZANUSSI

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.

Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.

Los niños deben ser controlados para evitar que jueguen con el aparato.

Nunca utilizar la campana sin la parrilla correctamente montada!

La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas

correctamente montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo 📋. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

USO

La campana está diseñada para ser utilizada tanto

en la forma de extracción

como para la

forma filtrante de interior

INSTALACIÓN

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

MANTENIMIENTO

iAtención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa. La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. iNO UTILICE ALCOHOL!

¡Atención! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa - El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Filtro al carbón activo - Type 20 LONG LIFE - Filtro al carbón activo lavable

El filtro al carbón puede lavarse cada dos meses con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

Type 15 - Filtro al carbón activo NO lavable

La saturación del carbòn activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse o reciclarse.

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

1. ON/OFF luces.
2. OFF motores.
3. • 1. • 1. Potencia de aspiración mínima (3), media (4), máxima (5).

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina.

Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

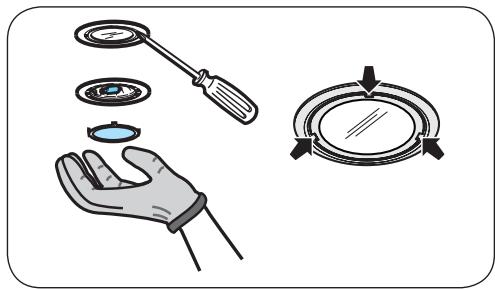

ILUMINACIÓN

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas asegúrese de que esten frías.

Utilizar sólo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.
