ZHC92341XA - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ZANUSSI
Modell	ZHC92341XA
Matningsspänning	220-240 V (kontrollera på typskylten)
Sugkraft	3 hastigheter: låg, medel, hög
Belysning	Halogenlampor 12V - 20W max - G4
Fettfilter	Tvättbart för hand eller i diskmaskin (skonsam cykel), månatlig rengöring
Aktivt kolfilter	Typ 20 LONG LIFE tvättbart (varannan månad) eller typ 15 icke tvättbart (byte var 4:e månad max)
Minsta säkerhetsavstånd	50 cm (elspisar), 65 cm (gas eller kombi)
Användningslägen	Utsug (extern avluftning) eller recirkulation (intern återcirkulation)
Ytterrengöring	Fuktig trasa och neutralt flytande rengöringsmedel, ej alkohol
Säkerhetsanvisningar	Koppla ur före underhåll; använd ej utan galler; flambera inte under fläkten
Miljöskydd	Återvinning enligt lokala föreskrifter (symbol med överkorsad soptunna)
Avsedd användning	Endast hushållsbruk

Vanliga frågor - ZHC92341XA ZANUSSI

Vad är minsta avståndet mellan fläkten och spisen?

Minsta avståndet är 50 cm för en elspis och 65 cm för en gas- eller kombispis. Följ alltid spistillverkarens instruktioner om de anger ett större avstånd.

Hur rengör man fettfiltret?

Fettfiltret bör rengöras en gång i månaden med milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabb cykel. Diskmaskinstvätt kan orsaka missfärgning utan att påverka prestandan.

Vilken typ av lampa ska användas till belysningen?

Använd endast halogenlampor 12V - 20W max - G4 avsedda för öppet belysningssystem. Rör inte lamporna med bara händer.

Hur vet man om aktivt kolfilter behöver bytas?

För modell 20 LONG LIFE (tvättbart), rengör varannan månad och byt dynan vart tredje år. För modell 15 (icke tvättbart), byt ut den senast var 4:e månad eller när den är mättad.

Kan jag använda fläkten utan fettfiltret?

Nej, använd aldrig fläkten utan att gallret eller filtret är korrekt monterat. Det kan skada motorn och utgöra en brandrisk.

Hur installerar man fläkten i utsugs- eller recirkulationsläge?

Fläkten kan användas i utsugsversion (avluftning utomhus) eller recirkulationsversion (intern återcirkulation). Följ monteringsanvisningarna. För recirkulation krävs ett aktivt kolfilter.

Vad gör jag om fläkten inte fungerar?

Kontrollera först att fläkten är ansluten och att strömbrytaren inte har löst ut. Om problemet kvarstår, kontakta en fackman. Montera inte isär apparaten själv.

Är det säkert att fritera under fläkten?

Ja, men under konstant övervakning för att förhindra att överhettad olja fattar eld. Flambera aldrig mat under fläkten.

Hur rengör man fläktens utsida?

Använd en fuktad trasa med neutralt flytande rengöringsmedel. Använd inte slipande medel eller alkohol, eftersom de kan skada ytan.

Vad gör jag vid funktionsfel på knapparna?

Koppla ur fläkten, vänta några minuter och koppla in den igen. Om problemet kvarstår, kontakta en kvalificerad tekniker. Försök inte reparera kontrollpanelen själv.

BRUKSANVISNING ZHC92341XA ZANUSSI

Följ noga instruktionerna i denna manual.

Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt

imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

ANVÄNDNING

Fläkten har tillverkats för att användas som

utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulat

INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare. Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfiltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

1. ON/OFF belysning
2. OFF motorer
3. • 1. • 1. Låg utblåseffekt (3.), medelhög (4.), hög (5.).

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

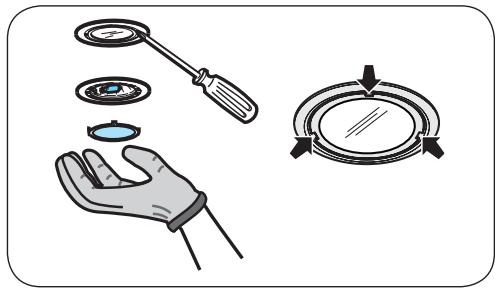

BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

Type 15 - IKKE vaskbart aktivt kullfilter
