Marca	Franke
Modello	VERTIS FVT 605
Tipo di prodotto	Cappa aspirante
Utilizzo	Domestico
Distanza minima di sicurezza (piano cottura)	650 mm
Alimentazione elettrica	220-240 V
Classe elettrica	Classe I (messa a terra obbligatoria)
Velocità motore	3 velocità (regolabili con tasti T2 e T3)
Funzione timer	Sì, regolabile da 1 a 9 minuti (tasto T4)
Illuminazione	Integrata, sostituzione da parte del servizio di assistenza
Filtro antigrasso	Lavabile in lavastoviglie, pulizia mensile
Filtro al carbone attivo	Non lavabile, sostituzione ogni circa 4 mesi
Pulizia	Panno umido e detergente liquido neutro
Materiale	Acciaio inossidabile (probabile)
Utilizzo con apparecchi non elettrici	Ventilazione adeguata richiesta, depressione < 0,04 mbar
Istruzioni di sicurezza	Non fiammeggiare sotto la cappa, non utilizzare per altri usi
Installazione	Da tecnico competente, rispetto delle norme locali
Paese di origine	Non specificato

Domande frequenti - VERTIS FVT 605 FRANKE

Qual è l'altezza minima di installazione della cappa sopra un fornello?

La distanza minima di sicurezza tra il piano cottura e la cappa è di 650 mm. Controllare le istruzioni del proprio fornello, poiché potrebbe essere richiesta una distanza maggiore.

Con quale frequenza devo pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni mese (o più spesso in caso di uso intensivo). Possono essere lavati in lavastoviglie.

Come sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non si lava e deve essere sostituito circa ogni 4 mesi di funzionamento, o più spesso se la cappa viene usata molto. Consultare il manuale per il modello esatto.

Posso utilizzare la cappa contemporaneamente a un fornello a gas?

Sì, ma assicurarsi che l'ambiente sia adeguatamente ventilato per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar.

Come regolare la funzione timer?

Premere a lungo il tasto T4 (3 secondi) fino a quando il numero lampeggia. Usare T2 o T3 per regolare da 1 a 9 minuti, quindi premere nuovamente T4 per confermare. Il motore e l'illuminazione si spegneranno dopo il tempo impostato.

Cosa fare se l'illuminazione non funziona più?

L'illuminazione deve essere sostituita dal servizio di assistenza autorizzato. Non tentare di sostituirla da soli, contattare il produttore o un tecnico qualificato.

La cappa si spegne da sola dopo pochi minuti, è normale?

Se la funzione timer è attivata (spia lampeggiante), la cappa si spegne automaticamente dopo il tempo impostato. Verificare se la spia T4 lampeggia; in tal caso, disattivarla premendo brevemente T4.

Posso usare la cappa senza filtro al carbone?

Sì, se la cappa è installata in modalità evacuazione (scarico esterno), il filtro al carbone non è necessario. In modalità ricircolo, è obbligatorio per filtrare gli odori.

Come pulire l'esterno della cappa?

Utilizzare un panno umido e un detergente liquido neutro. Evitare prodotti abrasivi o alcolici che potrebbero danneggiare la superficie.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzarlo. Farlo sostituire dal produttore, dal suo servizio di assistenza o da un tecnico qualificato per evitare rischi di scossa elettrica.

MANUALE UTENTE VERTIS FVT 605 FRANKE

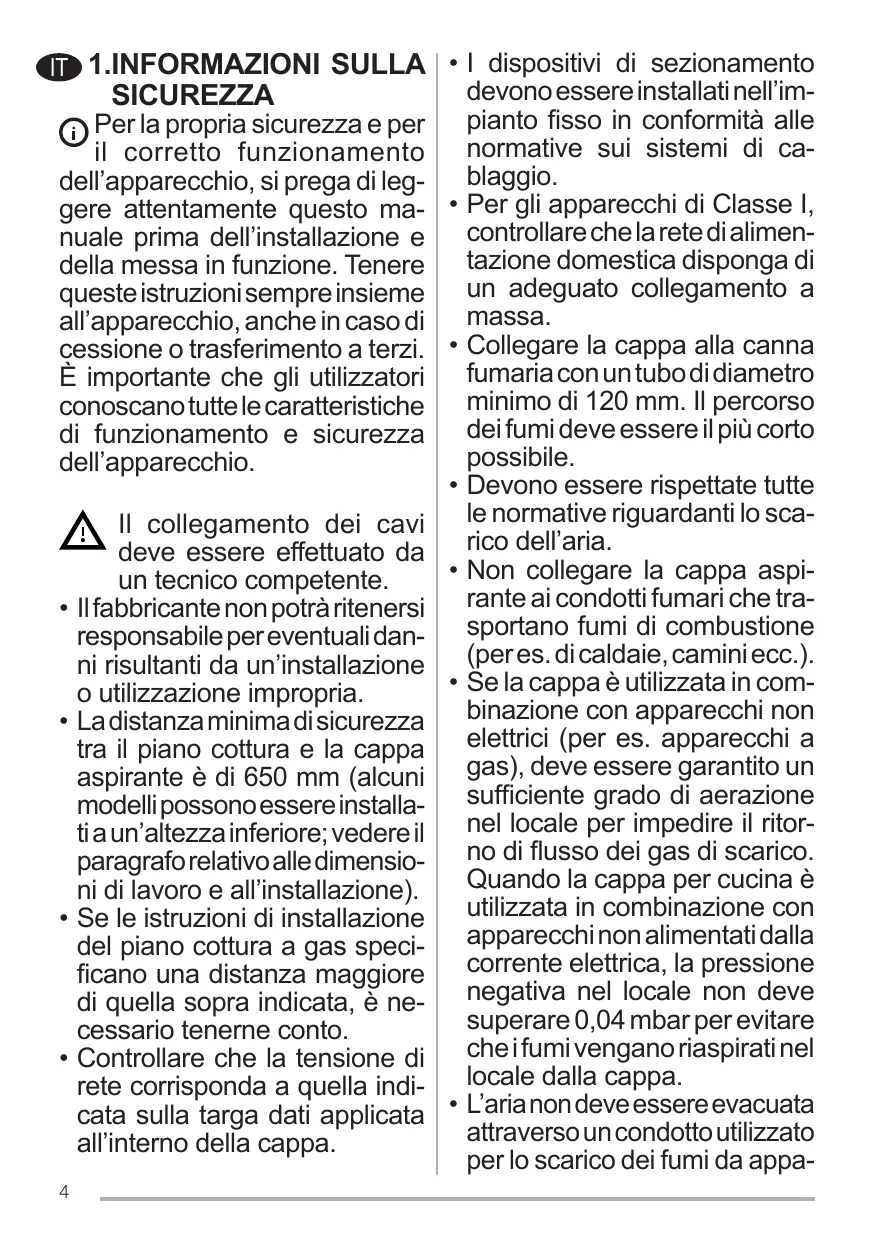

IT 1.INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono orasferimento a terzi. Eimportante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un's installatione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata un'altezza inferiore; videere il paragrafo relativivo alle dimensioni di lavoro e all'infallazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distanza magiore di quella sopraindicata, è necessario tenerneconto.

• Controllare che la tensione dirette corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.

• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combustione (peres. dicaldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con appearecchi non elettrici (per es. appearecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con appearecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che ifumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condotto utilizzatoper lo scarico dei fumi da appa

recchidi combustione alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedaneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze

insufficienti, perché attenta-mente sorvegliati e struiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchion non deve essereutilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o conesperienza e conoscenzeinsufficienti, a meno che nonsiano attentamente sorvegliate e struite.

Le parti accessibili possono diventare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiutto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

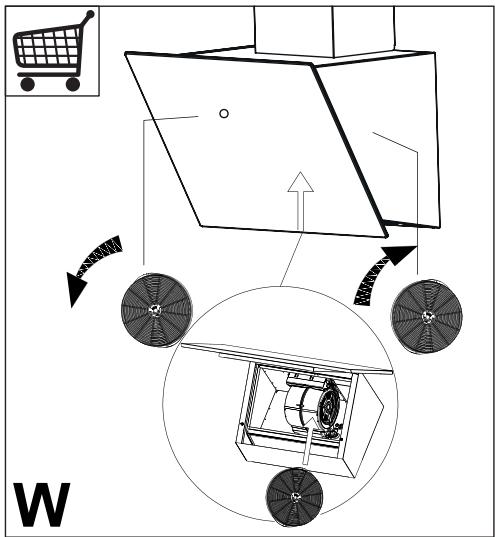

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

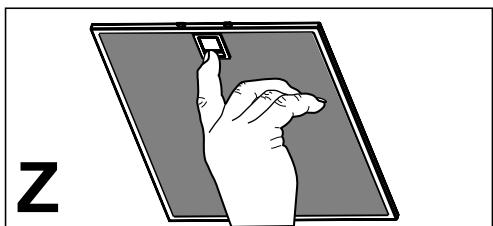

• I filtri antigrasso devono essere puliti anni 1 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa'utilizzato un panno umido e un detergente liquido neutro.

4.COMANDI

T4

T2

T1

T3

L

Pulsante	Funzione	Led
T1	Premendo il pulsante T1 si accende e spegne il quadro comandi. Dopo 2 minuti alla sua pressione del pulsante, il quadro comandi si spegne.	Mostra 0
T2	Riduce la velocità del motore.	Mostra la velocità selezionata
T3	Aumenta la velocità del motore.	Mostra la velocità selezionata
T4	1) Pressione breve: Attiva/Disattiva il Delay 2) Pressione lunga almeno 3 secondi: Attiva il settaggio del Delay. Attiva l'arresto dopo gli stessi minuti di ritardo (motore+luci). è possibile modificare la velocità di lavoro quando esta funzione è attivata. È possibile scegliere il tempo di ritardo: Premere il pulsante per 3 secondi finché la cifra lampeggia. Entro 10 secondi, impostare da 1 a 9 i minuti di ritardo premendo il pulsante T2 o T3. Premere nuovamente il pulsante T4 per confirmare.	Lampeggiante
L	Accendeespegniisistemadiilluminazione.	Acceso/Spento

5. ILLUMINAIZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").

IT LIBRETTO DI INSTALLAZIONE

IT Attenzione! Prima di procedere all'installazione, leggere le Avverenze e Suggerimenti cont∉nate nel Libretto di Uso.
