MANUALE UTENTE VSX 932 - VSX-932 PIONEER

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispetti proprietari."

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari."

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari."

VSX-S520D VSX-S520 Manuale di istruzioni

Prima di iniziare

Contenuto della confezione 2

Nome dei componenti

Pannello frontale 3

Pannello posteriore 4

Telecomando 6

Display 7

Installazione

1. Collegare i diffusori 8

2.Collegare il tevisore 11

1. Collegare i componenti HDMI AV 12

2. Collegare i componenti Audio 13

5.Collegareglialtricavi 14

Initial Setup

Initial Setup con installatione guidata 15

Riproduzione

Riproduzione di un componente AV 18

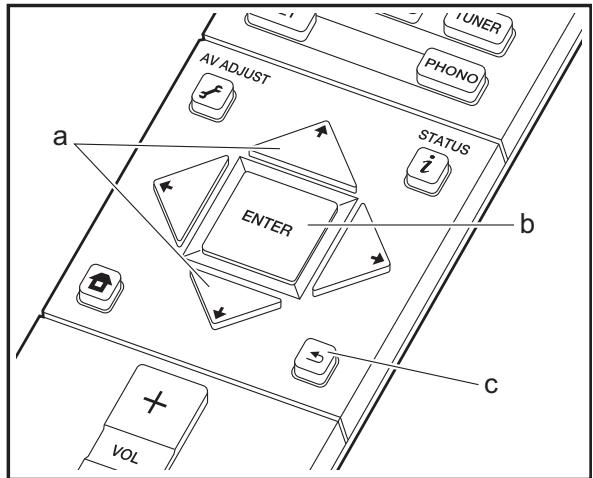

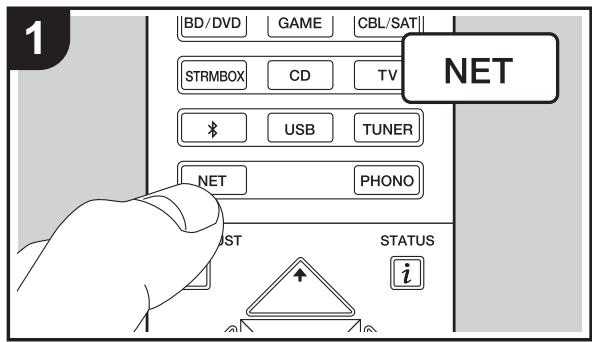

Internet radio 19

Spotify 21

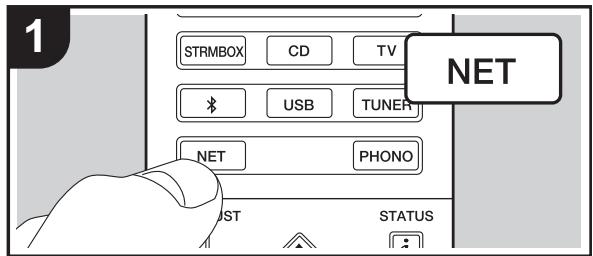

Music Server 22

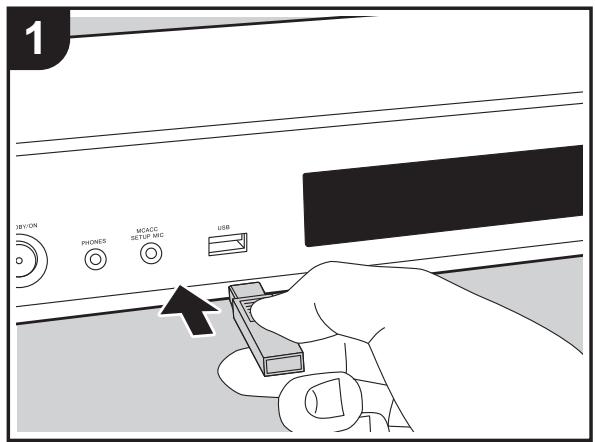

Dispositivo di archivazione USB 24

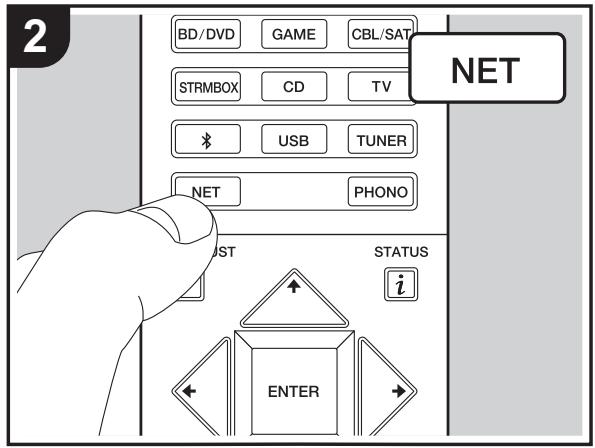

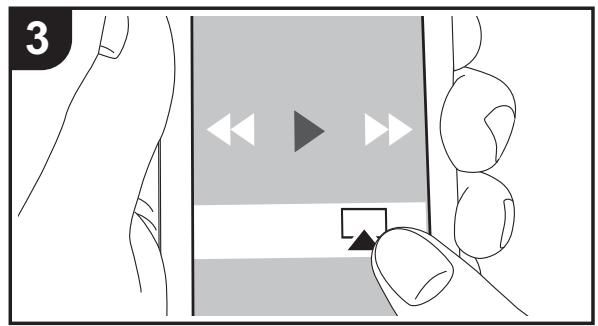

AirPlay 26

Riproduzione BLUETOOTH 27

Ascolto della radio FM/DAB 28

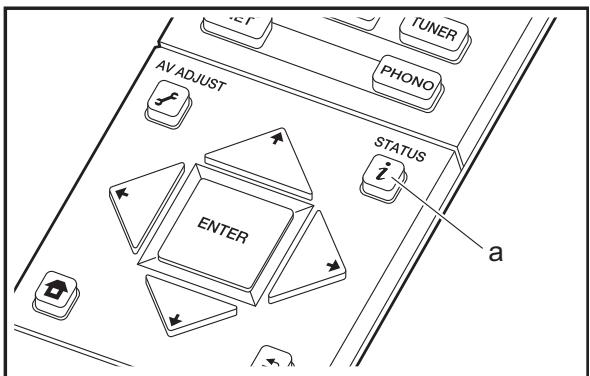

Modalità di Ascolto 31

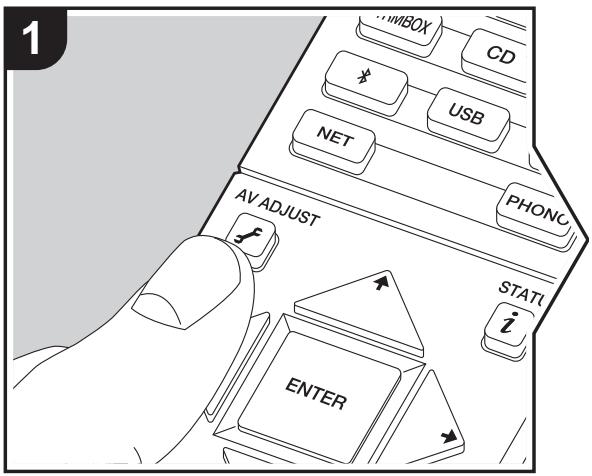

AV Adjust 40

Impostazioni avanzate

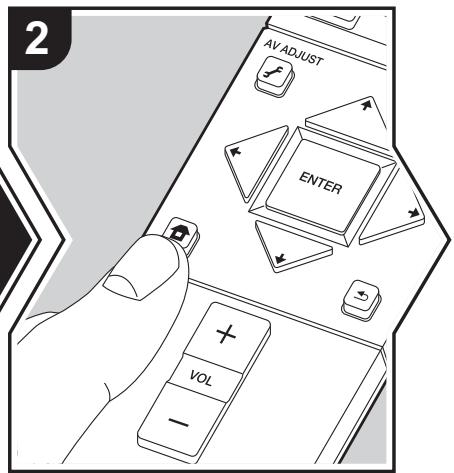

System Setup 42

MCACC 51

Aggiornamento del firmware

Aggiornamento del firmware 57

Altri

Risoluzione dei problemi 60

Caratteristiche generali 65

Informazioni su HDMI 67

Informazioni di licenza e dei marchi 68

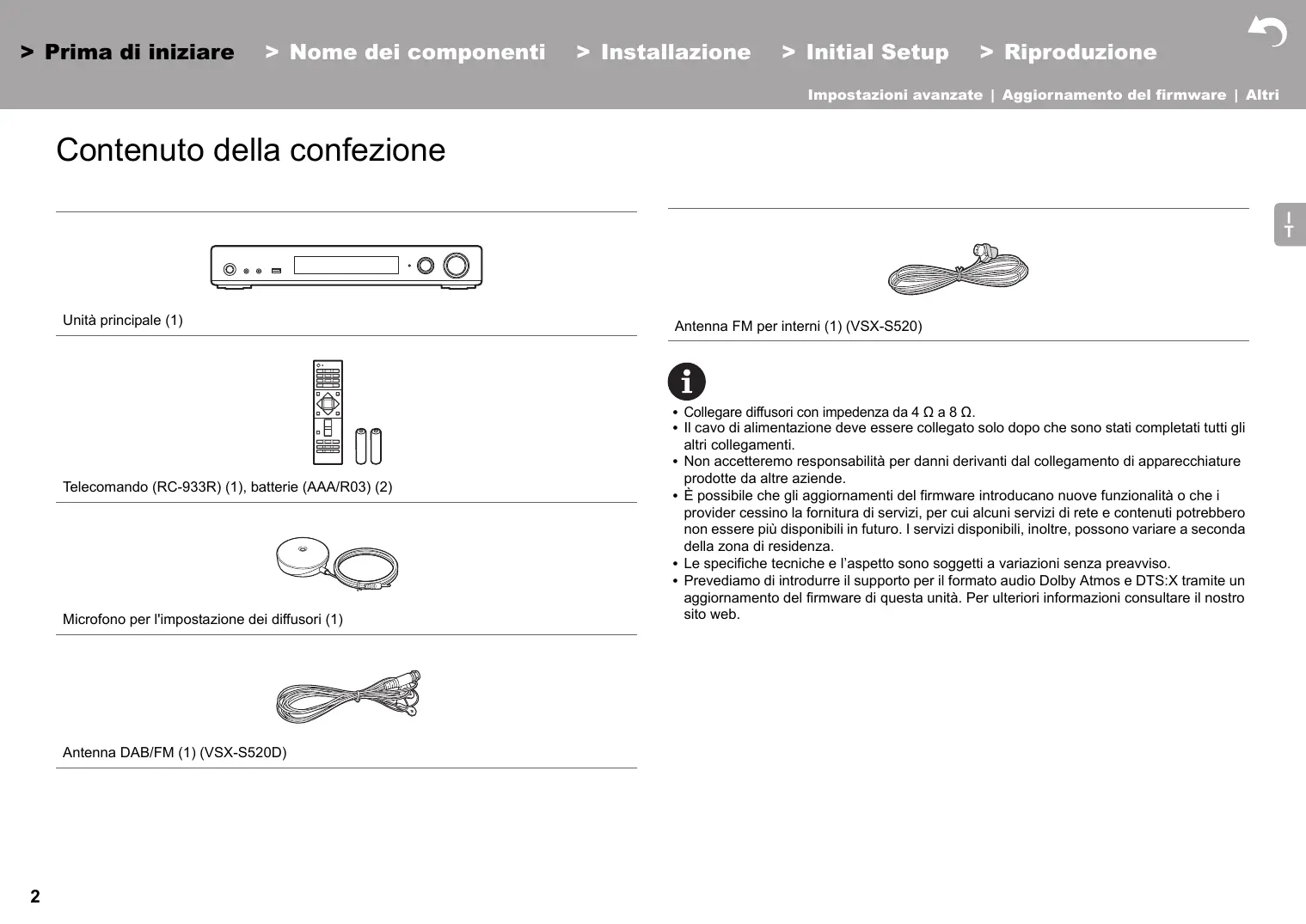

Contenuto della confezione

Unità principale (1)

Microfono per l'impostazione dei diffusori (1)

Antenna DAB/FM (1) (VSX-S520D)

Antenna FM per interni (1) (VSX-S520)

• Collegare diffusori con impedenza da 4 a 8 .
• Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti.
• Non accetteremo responsabilità per danni derivanti dal collegamento di apparecchiature prodotte da altre aziende.
• É possibile che gli aggiornamenti del firmware introducano nuove funzionalità o che i provider cessioni la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro. I servizi disponibili, inoltre, sono variate a seconda della zona di residenza.
• Le specifiche tecniche e l'aspetto sono soggetti a variazionienza preavviso.
• Prevediamo di introdurre il supporto per il formato audio Dolby Atmos e DTS:X tramite un aggiornamento del firmware di但这a unità. Per ulteriori informazioni consultare il nostro site web.

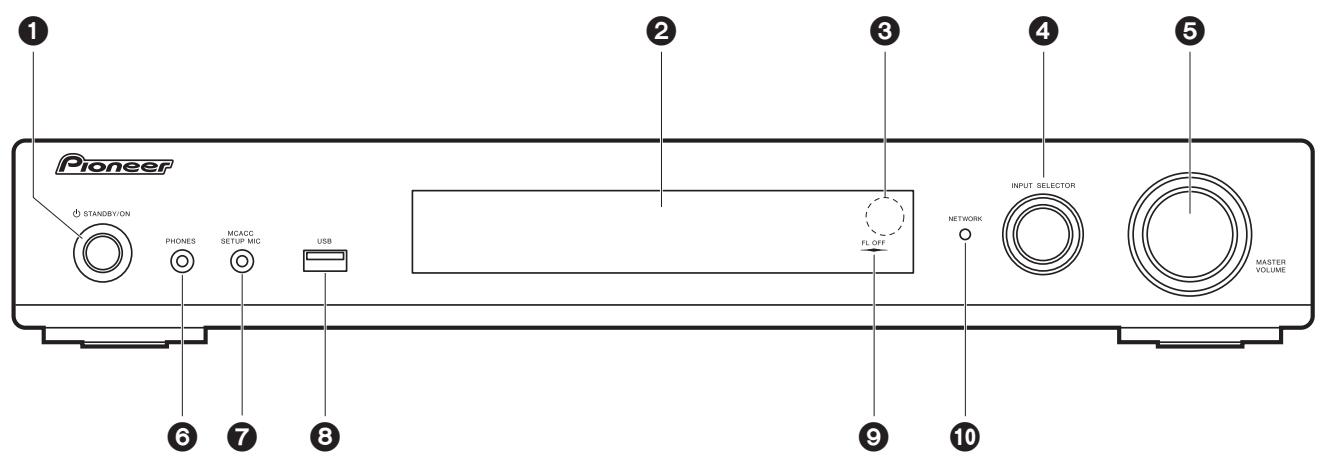

Pannello frontale

1. Pulsante 山 STANDBY/ON: Accende l'unità o la mette in standby.
2. Display ()P7
3. Sensore del telecomando
4. Selettore INPUT SELECTOR: Consente di selezionare la sorgente da riproduire. (BD/DVD / CBL/SAT / GAME / STRM BOX / CD / TV / PHONO / DAB (VSX-S520D) / FM / NET / USB / BT AUDIO)
5. Selettore MASTER VOLUME: Consente di regolare il volume.
6. Jack PHONES: Consente di connettere le cuffie stereo con un connettore mini (Ø 3,5 mm).
7. Jack MCACC SETUP MIC: É collegato il microfono di impostazione diffusore in dotazione.
8. Porta USB: Consente di connettere un dispositivo di memorizzazione USB per poter riproduire i file musicali inesso memorizzati. èanche possibile alimentare (massimo 5V/ 1A) dei dispositivi USBtramite un cavo USB.
9. Indicatore FL OFF: Si accende dopo aver premuto ripetutamente DIMMER per spegnere il display.
10. Indicatore NETWORK: Quando l'unità è accesa, si accende quando viene selezionato "NET" con il selettore di ingressso e l'unità è collegata alla rete. Se l'unità è in standby, si accende quando sono abilitate funzioni come HDMI CEC e Network Standby.

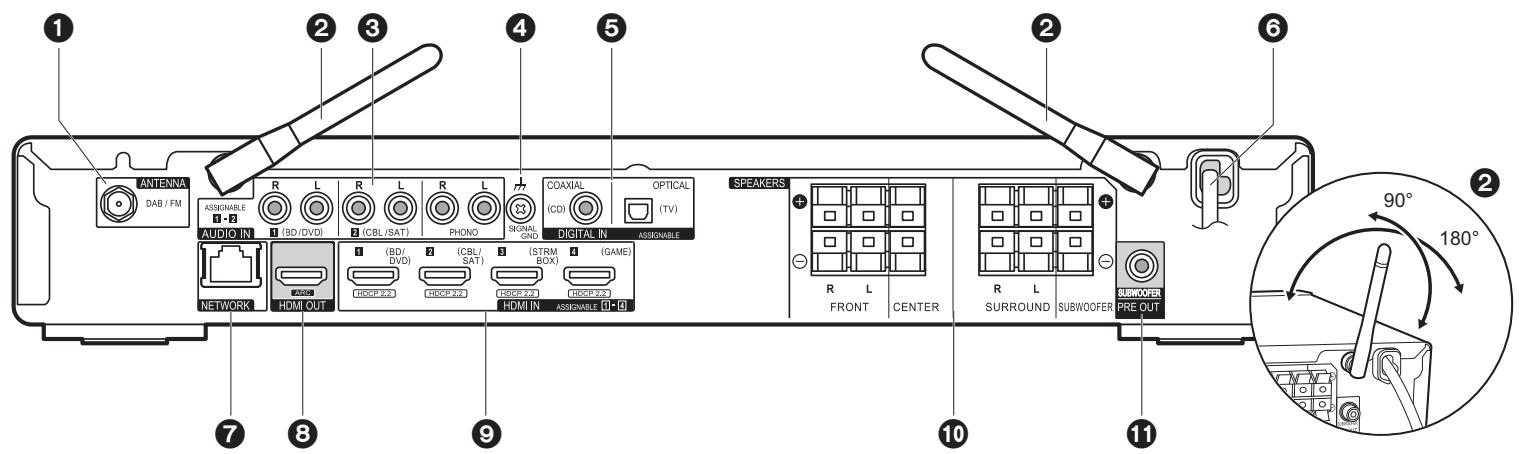

Pannello posteriore

VSX-S520D

1. Jack ANTENNA DAB / FM: Per il collegamento con l'antenna in dotazione
2. Antenna wireless: Sollevare per il collegamento Wi-Fi o durante l'uso di un dispositivo BLUETOOTH. Il disegno在哪 l'intervallo di movimento dell'antenna wireless. Non forzarla altre tale intervallo ond evitare di romperla.
3. Jack AUDIO IN: Ricevono segnali video provenienti da un componente AV tramite un cavo audio analogico.
4. Terminale SIGNAL GND: Il cavo di terra del giradischi è collegato.
5. Jack DIGITAL IN OPTICAL/COAXIAL: Ingresso segnali audio digitali provenienti da un teilevisore o da un componente AV con un cavo digitale ottico o un cavo digitale coassiale.
6. Cavo di alimentazione
7. Porta NETWORK: Permette il collegamento alla rete con un cavo Ethernet.
8. Jack HDMI OUT: Permette di collegare un cavo HDMI per trasferire segnali video e audio ad un tevisore.
9. Jack HDMI IN: Permette l'ingresso di segnali video e segnali audio tramite un cavo HDMI collegato a un componente AV.
10. Terminali SPEAKERS: Permittono di collegare diffusori o subwoofer passivi con cavi di potenza.
11. Jack SUBWOOFER PRE OUT: Collegamento di un subwoofer attivo tramite un cavo per subwoofer.

VSX-S520

1. Jack ANTENNA FM UNBAL 75Ω: Per il collegamento con l'antenna in dotazione
2. Antenna wireless: Sollevare per il collegamento Wi-Fi o durante l'uso di un dispositivo BLUETOOTH. Il disegno在哪 l'intervallo di movimento dell'antenna wireless. Non forzarla altre tale intervallo one evitare di romperla.
3. Jack AUDIO IN: Ricevono segnali video provenienti da un componente AV tramite un cavo audio analogico.
4. Terminale SIGNAL GND: Il cavo di terra del giradisci è collegato.
5. Jack DIGITAL IN OPTICAL/COAXIAL: Ingresso segnali audio digitali provenienti da un teilevisore o da un componente AV con un cavo digitale ottico o un cavo digitale coassiale.
6. Cavo di alimentazione
7. Porta NETWORK: Permette il collegamento alla rete con un cavo Ethernet.
8. Jack HDMI OUT: Permette di collegare un cavo HDMI per trasferire segnali video e audio ad un tevisore.
9. Jack HDMI IN: Permette l'ingresso di segnali video e segnali audio tramite un cavo HDMI collegato a un componente AV.
10. Terminali SPEAKERS: Permittono di collegare diffusori o subwoofer passivi con cavi di potenza.
11. Jack SUBWOOFER PRE OUT: Collegamento di un subwoofer attivo tramite un cavo per subwoofer.

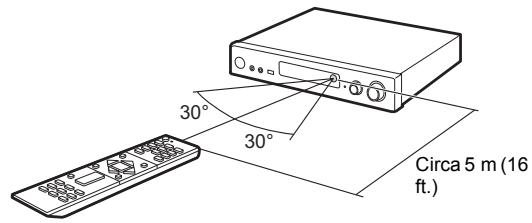

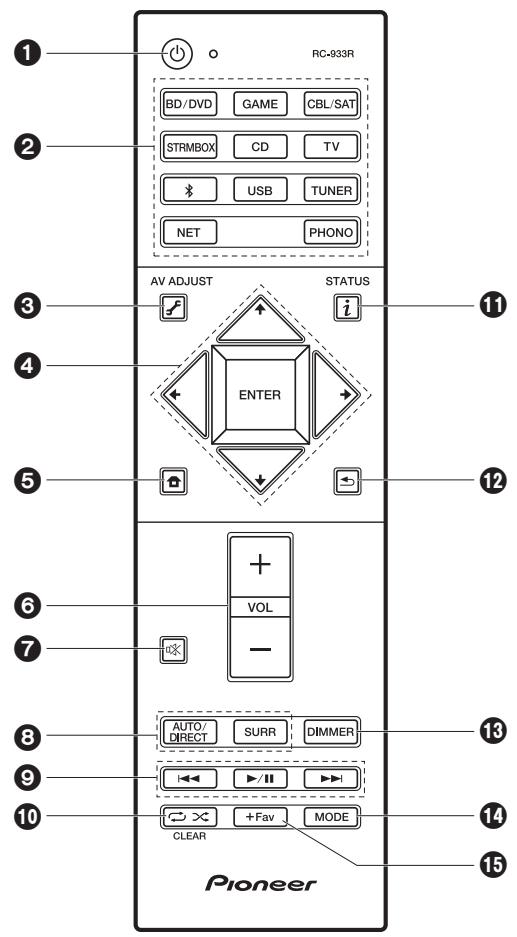

Telekomando

1. Pulsante : Accende l'unità o la mette in standby.
2. Pulsanti INPUT SELECTOR: Consente di attivare l'input per la riproduzione.
3. Tasto (AV ADJUST): è possible effettuare impostazioni comuni sullo schermo della televisione. (→P40)

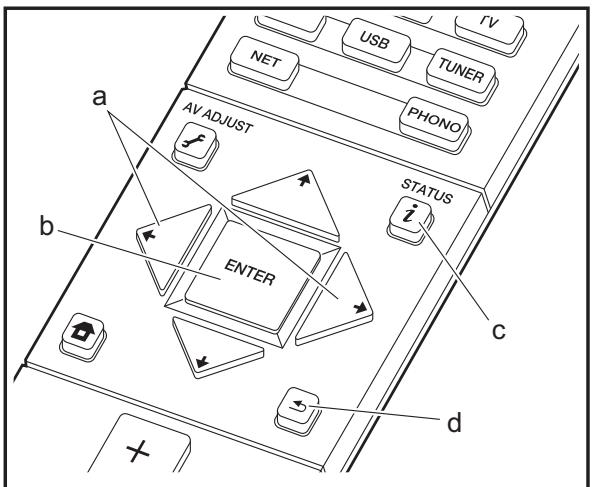

4. Cursori, tasto ENTER: Selezionare la你可以 con i.cursori e premere ENTER per confermare.
5. Pulsante 日 : Visualizza Home.
6. Tasti volume: Consente di regolare il volume. Questo pulsante annullaanche la tacitazione.
7. Pulsante: Consente di silenziare temporaneamente l'audio. Premere nuovamente per annullare il muting.

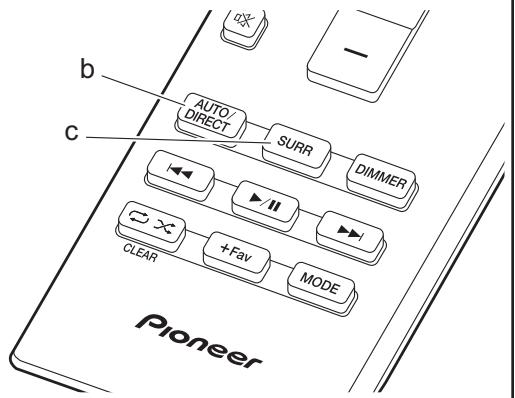

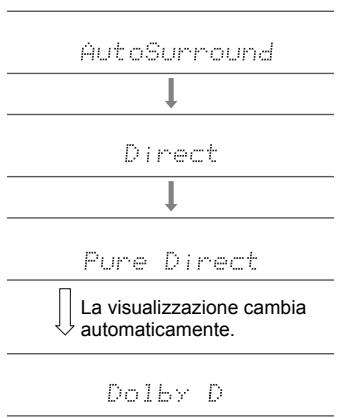

8. Pulsanti modalità di ascolto: Consente di selezionare la modalità di ascolto. (→P31)

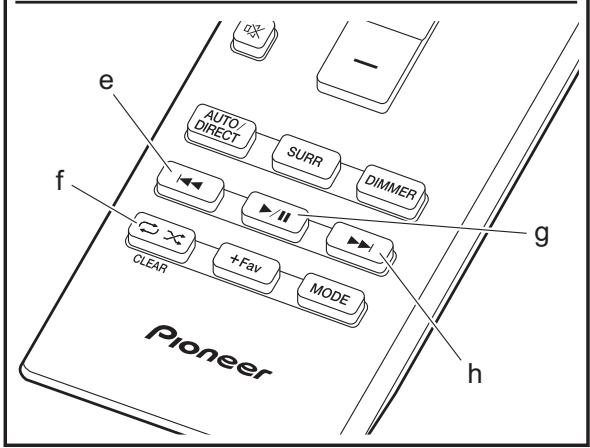

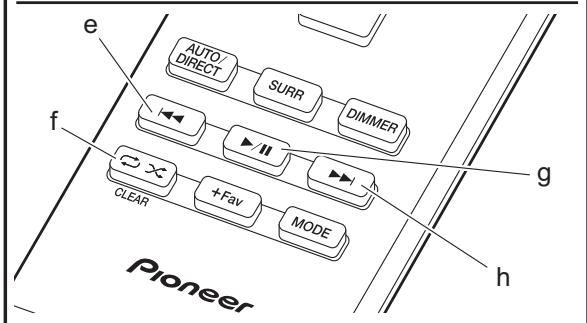

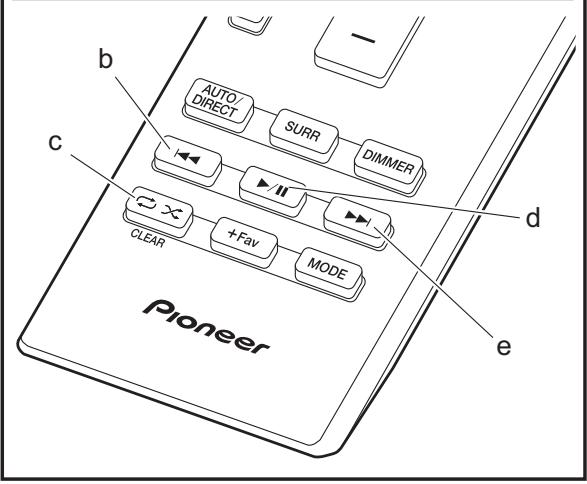

9. Tasti di riproduzione: è possibile avviare la riproduzione da Music Server o USB.
10. Pulsante × : É possible avviare la riproduzione ripetuta o casuale da Music Server o USB.
    Pulsante CLEAR: Cancella tutti i caratteri immessi quando si immette del testo sullo schermo del teilevisore.

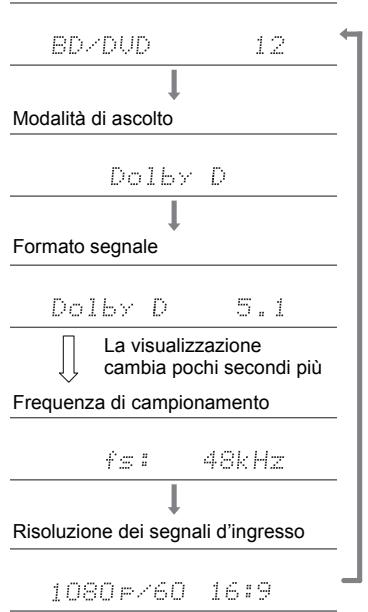

11. Tasto i (STATUS): Cambia le informazioni sul display.
12. Pulsante: Riporta il display allo stato precedente durante l'impostazione.
13. Pulsante DIMMER: É possibile spegnere il display o regolare la luminosità del display su tre livelli.
14. Pulsante MODE: Passa alla sintonizzazione automatica di una stazione FM a quella manuale e viceversa.
15. Pulsante +Fav: Usato per memorizzare stazioni radio FM/DAB.

Display

1. Si accende nelle seguenti condizioni.
   HDMI: In ingresso stanno arrivando e sono selezionati segnali HDMI.
   ARC: Sono presenti e selezionati dei segnali audio in ingresso provenienti dal tevisore compatibile con ARC.
   USB: Quando si è selezionato "USB"tramite il selettore di ingresso,l'unità è collegata via USB e il dispositorio USB è selezionato. Lampeggia se la USB non è connessa correttamente.
   NET: Quando si è selezionato "NET" tramite il selettore di ingresso e l'unità è collegata alla rete. Lampeggerà se la connessione alla rete non è corretta.
   DIGITAL: Sono presenti segnali digitali in ingresso ed è selezionato il selettore di ingresso digitale.
2. Si accende quando si utilizes il selettore di ingressso "NET" o "USB"indicando le operazioni del cursore del telecomando in schermate che migliorano elenchi di brani, ad esempio.
3. Si accende quando sono collegate le cuffie.
4. Si accende quando si utilizes il selettore di ingressso "NET" o "USB" quando vengono riprodotti o sono messi in pausa dei brani.

5. Si accende a seconda del tipo di segnale audio digitale in ingresso e della modalità di ascolto.

6. Si accende nelle seguenti condizioni.
   RDS (modelli europei): Consente la riscione di trasmissioni RDS.
   AUTO: Quando la modalità di sintonizzazione FM è auto.
   TUNED: Ricezione di radio FM
   FM STEREO:Ricezione di FM stereo.
   SLEEP: É stato impostato il timer di spegnimento.
   ASb: quando é abilitata la funzione Auto Standby. (→P49)

7. Lampeggia quando l'audio è attivato.
8. Consente di visualizzare diverse informazioni dei segnali di ingresso. I caratteri che non possono essere visualizzati su但这a unità vengono sostituti da asterischi (*).

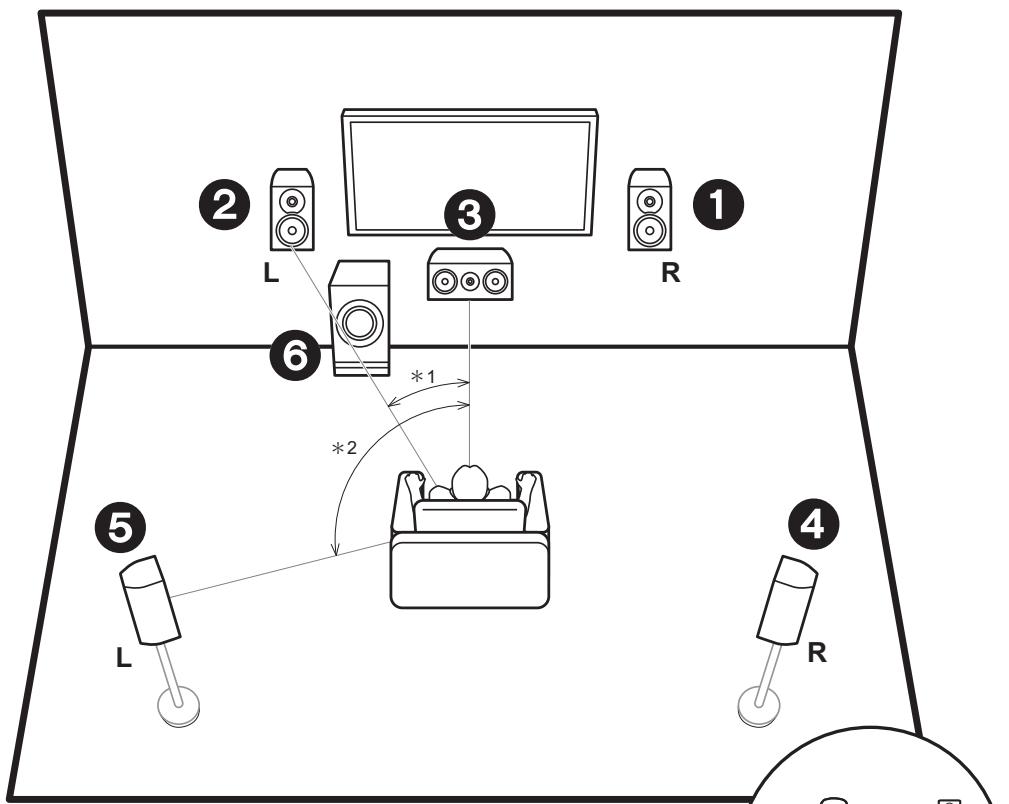

1. Collegare i diffusori

Da ^1:22^ a 30^ 2:120^

1 Diffusori anteriori
Diffusore centrale
Diffusori Surround
6 Subwoofer

Installare i diffusori

I diffusori anteriors emettono l'audio stereo centrale ed un diffusore centrale emette l'audio centrale, ad esempio i dialoghi e le voci. I diffusori surround consentono di create un Campo sonoro posteriori. Il subwoofer riproduze i suoni bassi e crea un ricco Campo sonoro.

I diffusori anteriors devono essere posizionati all'altezza delle orecchie, nelle i diffusori surround devono essere posizionati appena al di sopra. Il diffusore centrale delve essere posizionato rivolto verso la posizione di ascolto. Posizionare il subwoofer attivo nella area anteriore.

Collocandolo tra il diffusore centrale e un diffusore anteriore è possibile ottenere un suono naturaleanche quando si riproduce della musica.

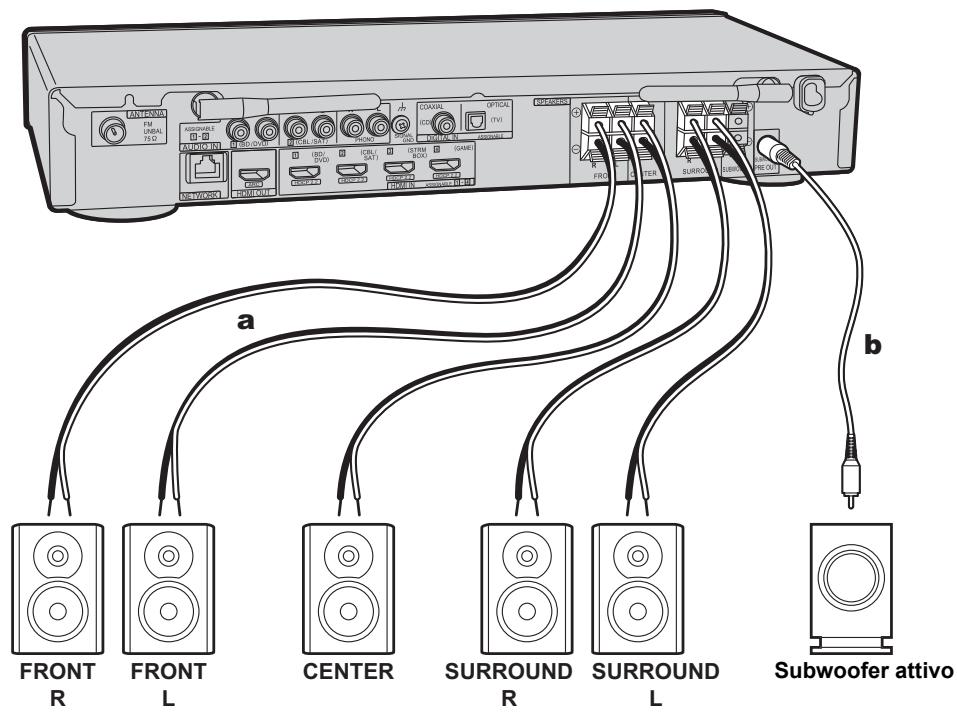

a Cavo di potenza, b Cavo subwoofer

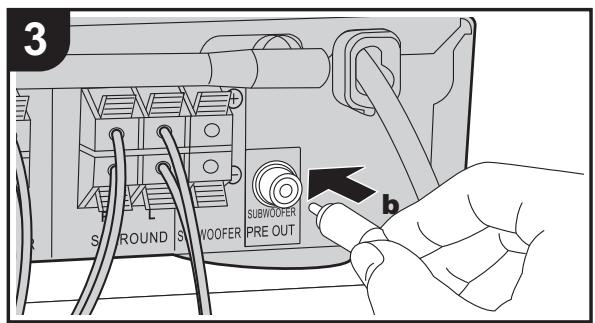

Collegare i diffusori

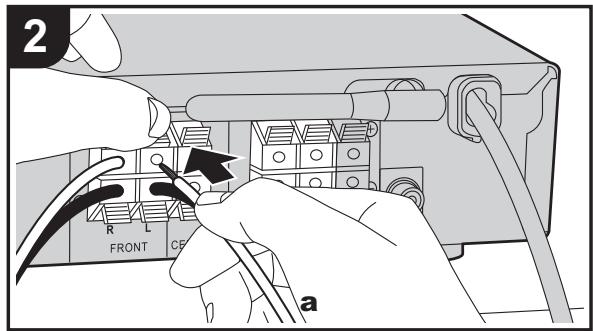

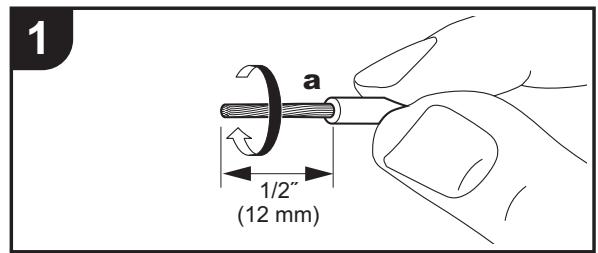

Per collegare ilsystemadi diffusori consultare l'illustrazione. Ritorcere strettamente i conduttoriel del cavo dei diffusori prima di inserirli all'interno dei terminali.Effettuare un collegamento corretto tra i terminali dell'sunita e i terminali dei diffusori (da + a + e da-a-) per ciascun canale. Se il collegamento è errato, il suono dei bassi potrebbe diventare scadente a causa della fase inversa.

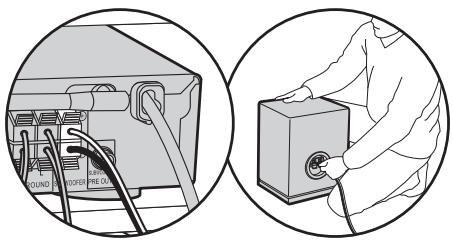

É possible collegare un subwoofer attivo o un subwoofer passivo. Per collegare un subwoofer attivo, usare un cavo per subwoofer e collegarlo al terminale SUBWOOFER PRE OUT. Per collegare un subwoofer passivo, effettuare il collegamento ai terminali SPEAKERS usingo dei cavi di potenza come illustrato di seguito.

Nell'effettuare il collegamento, accertarsi che i conduitori spellati dei cavi dei diffusori non fuoriscano dai terminali dei diffusori. Se i conduitori spellati dei cavi dei diffusori toccano il pannello posteriori o i conduitori +e- si toccano tra loro, il circuito di protezione si attiva. ( P60)

Setup

• Le impostazioni per la configurazione di diffusori collegati devono essere effettuate in "1. Full Auto MCACC" (→P16) in Initial Setup.

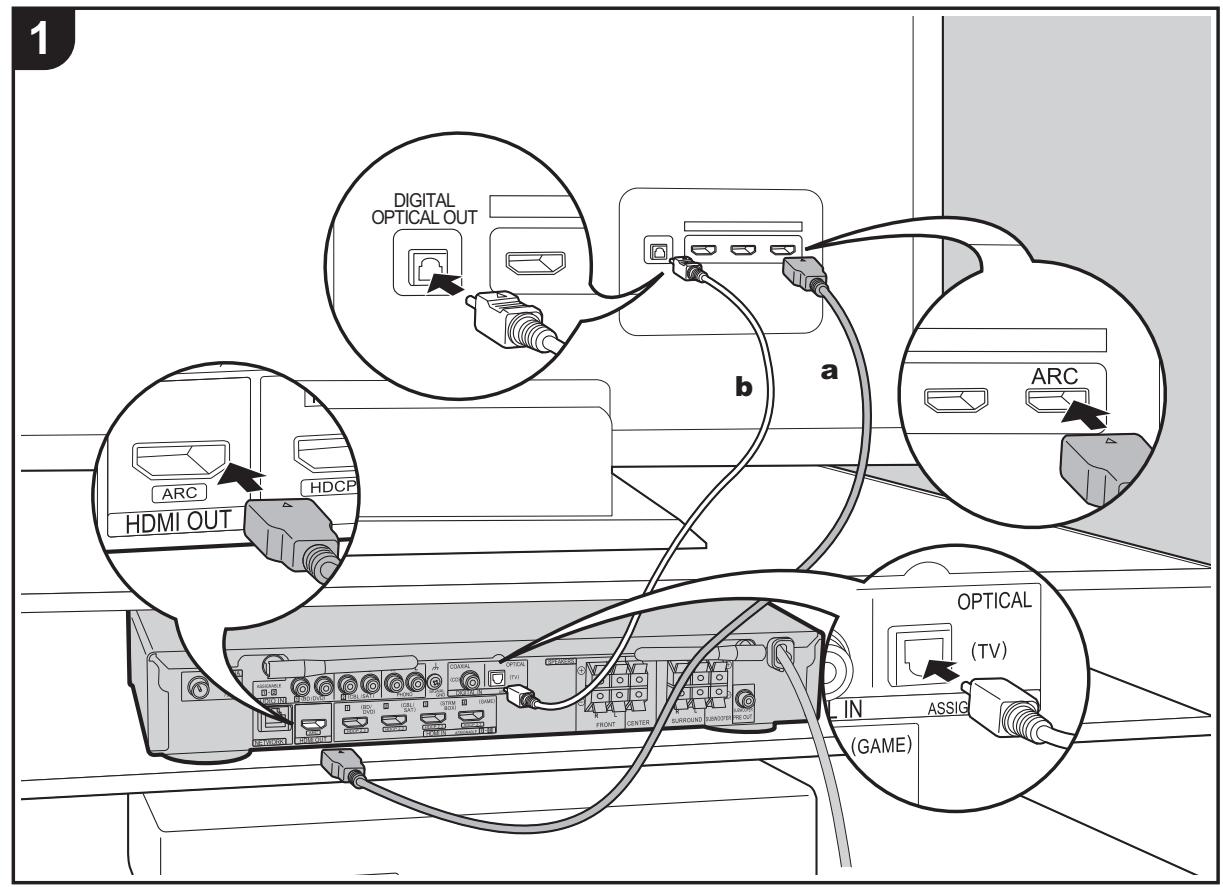

2. Collegare il televisore

a Cavo HDMI, b Cavo digitale ottico

A televisore ARC

Per un tevisore che supporta la funzione ARC (Audio Return Channel) ( P67) , usare un cavo HDMI e collegare in base all'illustrazione "a". Quando si effettua la connessione scegliere un terminale HDMI IN sul tevisore che supporta la funzione ARC.

A televisore non ARC

Per un tevisore che non supporta la funzione ARC (Audio Return Channel), collegare sia il cavo HDMI nell'illustrazione "a" sia il cavo digitale ottico in "b".

Setup

• Perutilizzare la funzione ARC è necessario effettuare alcune impostazioni. Selezionare "Yes" in "4. Audio Return Channel" ( P17) in Initial Setup.
• Fare riferimento alle istruzioni per l'uso del teilevisore per i collegamenti e le impostazioni del teilevisore.

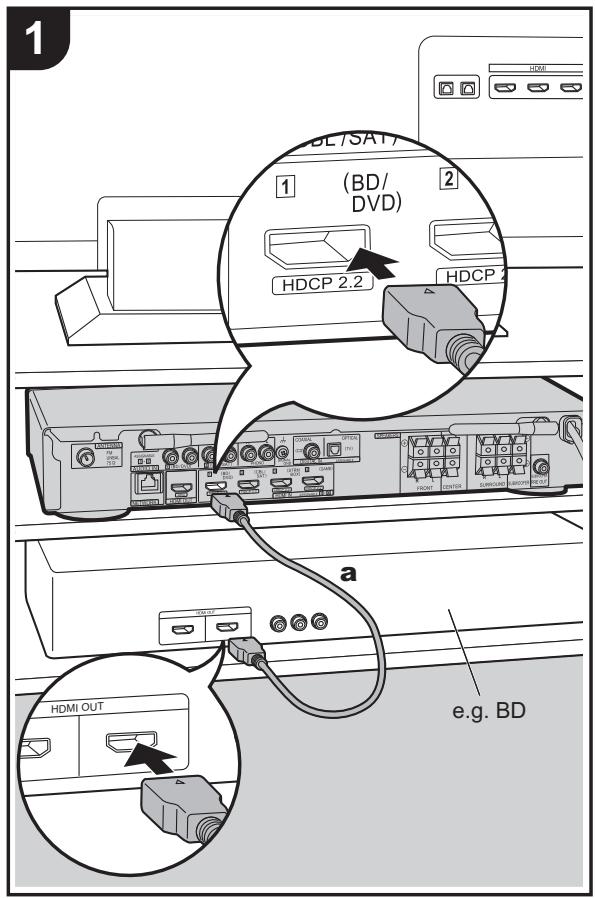

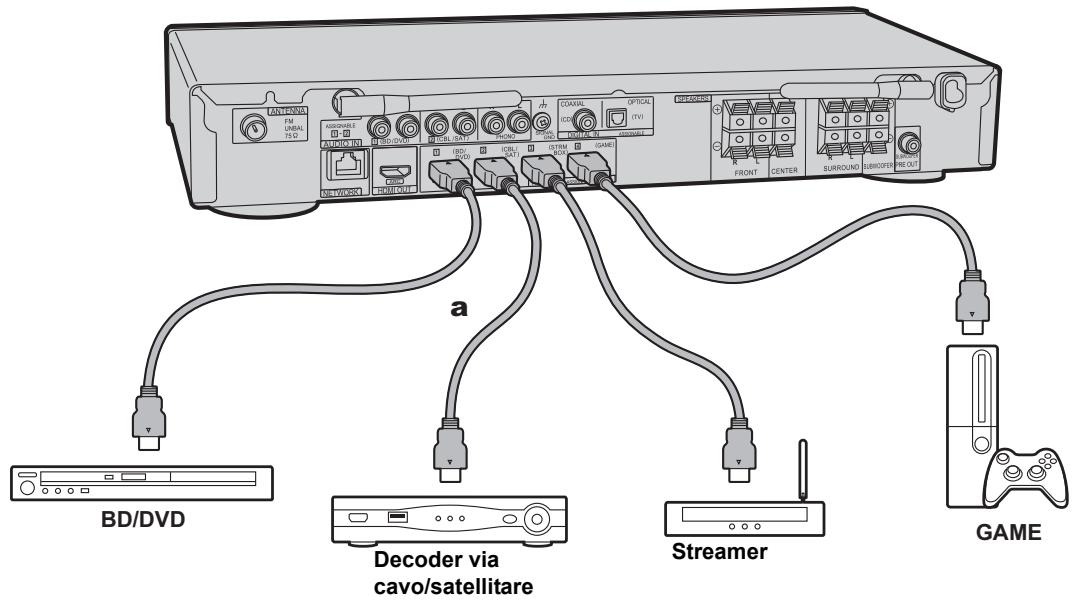

3. Collegare i componenti HDMI AV

a Cavo HDMI

Questo è un esempio di connessione con un componente AV munito di terminale HDMI Se si collega l'unità a un componente AV conforme allo standard CEC (Consumer Electronics Control), è possible utilizzato funzionalità quali HDMI CEC, che automatizza la selezione dell'ingresso, e HDMI Standby Through, che consente di riproduire segnali video e audio provenienti da componenti AV sul tevisoreanche quando esta unità si trovare in standby. ( P67)

• Per riproduire video 4K o 1080p, usare il cavo HDMI ad alta velocità.

Setup

• Perutilizzare le funzioni HDMI CEC e HDMI Standby Through è necessario effettuare alcune impostazioni. ( P47,48) Effettuare le impostazioni dopo aver completato tutte le connessioni.
• Per fruire del suono digitale surround, tra cui Dolby Digital, l'uscita audio sullettore Blu-ray o su alte dispositivo delve essere impostata su "Bitstream output".

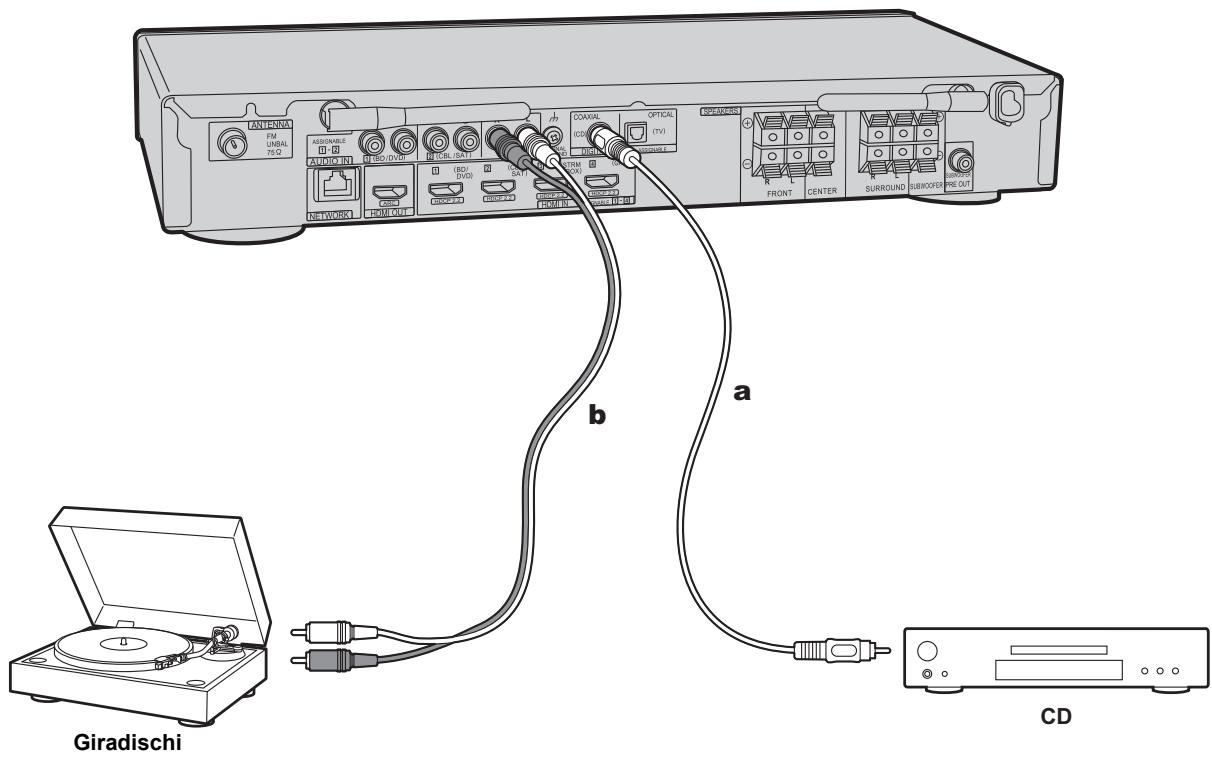

4. Collegare i componenti Audio

a Cavo digitale coassiale, b Cavo audio analogico

Collegamento di unlettore CD

Utilizzare un cavo digitale coassiale per collegare unlettore CD al terminale DIGITAL IN COAXIAL.

Collegamento di un giradischi

Èanche possibile collegare un piatto con testina di tipo MM al terminale PHONO.

• Se il giradischi ha un pre-fono incorporeto, collegarlo ad un ingresso AUDIO IN diverso da PHONO. Se il piatto utilizes una testina di tipo MC, installare inoltre un pre-fono compatible con una testina di tipo MC tra l'unità e il piatto, quando collegarlo a qualsiasi terminale AUDIO IN diverso dal terminale PHONO.

Se il giradischi ha un cavo di messa a terra, collegarlo al terminale SIGNAL GND di但这a unità.

5. Collegare gli altri cavi

a Antenna DAB/FM, b Antenna FM per interni, c Cavo Ethernet, d Cavo di alimentazione

Collegamento dell'antenna

Antenna DAB/FM (VSX-S520D): Collegare l'antenna DAB/FM in dotazione al terminale ANTENNA DAB/FM. Accertarsi che il connettore sia inserito fino in fondo, quando fissare ruotando il dato a destra. Usare una puntina o simili per fissare l'antenna al muro.

Antenna FM per interni (VSX-S520): Collegare l'antenna FM per interni in dotazione al terminale ANTENNA FM UNBAL 75Ω. Spostare l'antenna FM per interni nelle si riproduze la radio per trovare la posizione che garantisce la ricezione migliorie.

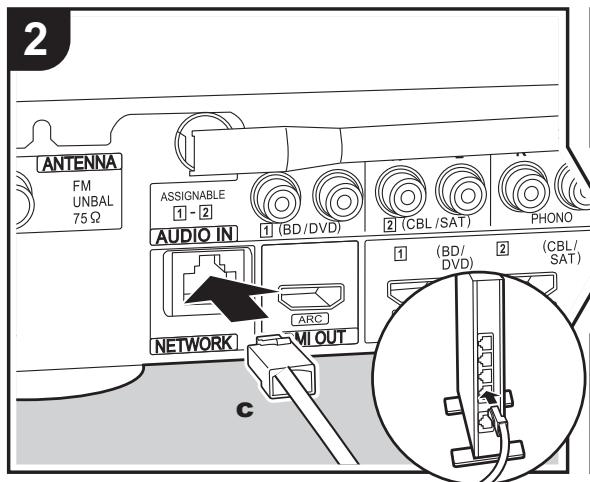

Collegamento di rete

Collegare questa unità alla rete utilizzando una LAN cablata o Wi-Fi (LAN wireless). Collegando l'unità ad una rete è possibile utilizzato funzioni di rete quali Internet radio. Se siutilizza una LAN cablata, effettuare il collegamentotramite un cavo Ethernet alla porta NETWORK, come migliorato nell'illustrazione. Per la connessione Wi-Fi, dopo aver selezionato "Wireless" in "3. Network Connection" ( P16) in Initial Setup, selezionare il metododi impostazione desiderato e seguire le istruzioni visualizzate sullo schermo per configurare la connessione.

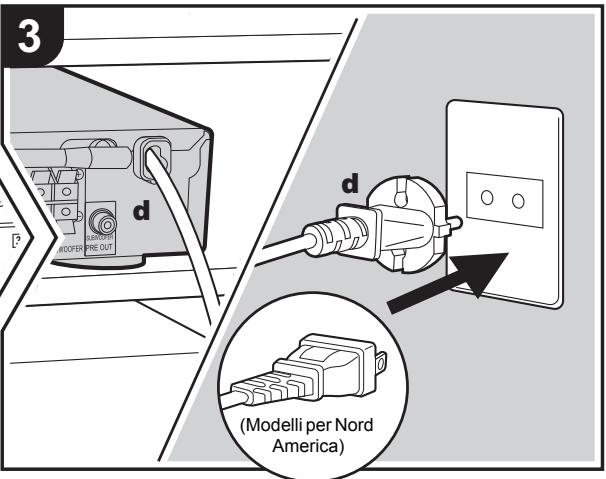

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione di但这a unità solo dopo che sono stati completati tutti gli altri collegamenti.

Initial Setup con installmente guidata

Initial Setup inizia automaticamente

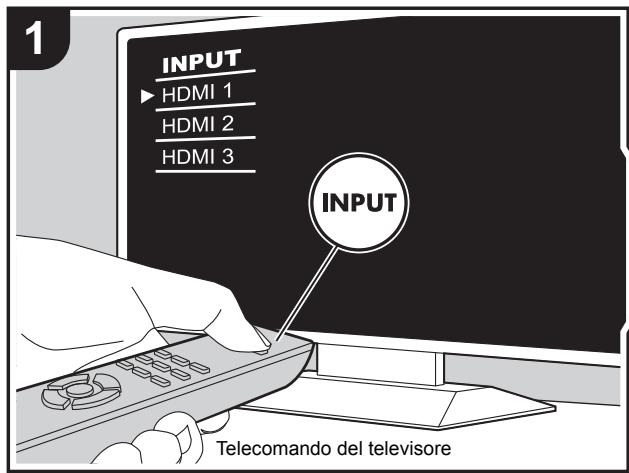

1. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.

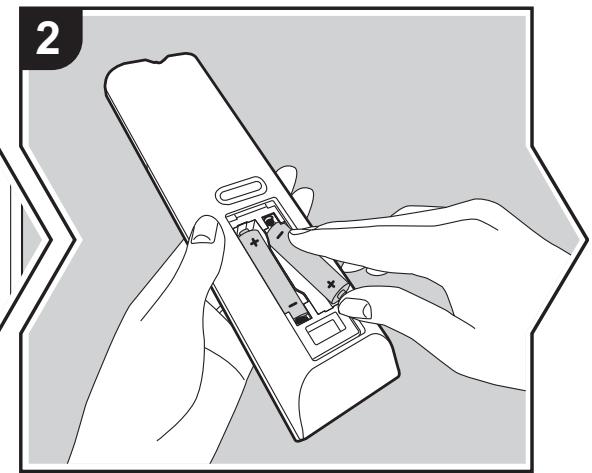

2. Inserire le batterie nel telecomando di esta unità.

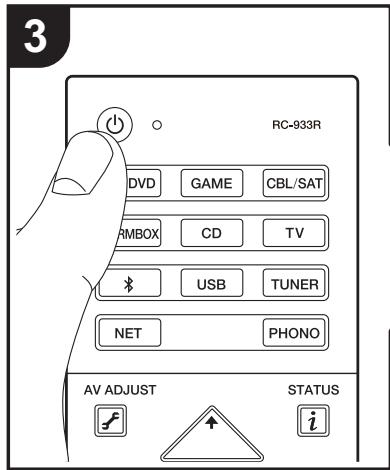

3. Premere 山 sul telecomando. Quando si accende per la prima volta, verrà automaticamente visualizzata sul tevisore la schermata Initial Setup, che consente all'utente di effettuare le impostazioni necessarie all'avvio.

1. Seguire le istruzioni visualizzate sullo schermo per selezionare la voce con i tasti cursore del telecomando e premere ENTER per confermare la selezione.

2. Per tornare alla schermata precedente, premere .

Per effettuare nuovamente Initial Setup: Se si termina la procedura prima della fine o si desideraambiare un'impostazione definita durante Initial Setup, premere sul telecomando, selezionare "Miscellaneous" - "Initial Setup" nel menu System Setup da Home e premere ENTER. Per selezionare nuovamente la lingua visualizzata,ambiare "OSD Language". ( P42)

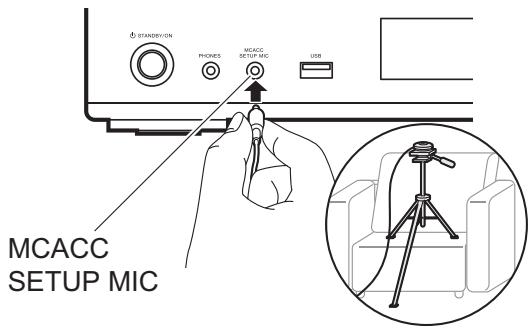

1. Full Auto MCACC

Collocare il microfono di configurazione dei diffusori nella posizione di ascolto e misurare i toni di prova emessi dai diffusori; l'unità imposterà automaticamente il livello del volume, le frequenze di crossover e la distance alla posizione di ascolto ottimali per ciascun diffusore. In questo modo verranno inoltre regolati automaticamente gli equalizzatori per i diffusori e sare possibile correggere la distorsione causata delle caratteristiche acustiche della stanza.

• Il completeness della calibrazione richiede dai 3 ai 12 minuti. I diffusori emettono i toni di prova a volume elevato durante le misurazioni, per cui fare attenzione all'ambiente circostante. Tenere la stanza quando più silenziosa possibile durante la misurazione.

• Se si verifica un'interruzione improvvisa dell'alimentazione di但这a unità, i fili all'internalo dei cavi di potenza potrebbero aver toccato il pannello posteriore o altri fili con la seguente attivazione del circuito di protezione. Ritorcere i conduitori in modo corretto e assicurarsi che non fuoriscano dai terminali dei diffusori durante il collegamento.

• Posizione are il microfono in dotazione per il setup dei diffusori nella posizione di ascolto, e collegarlo all'ingresso MCACC SETUP MIC sull'unità principale.

Quando si mette il microfono per il setup dei diffusori su un treppiede, consultare l'illustrazione quando lo si posizione.

• Per annullare Full Auto MCACC prima della fine, scollegare il microfono in dotazione per il setup dei diffusori.

• Selezionare la configurazione dei diffusori collegati.

L'immagine sullo schermo cambia agli che si scegli il numero di canali in "Speaker Channels";fare riferimento a tale immagine quando si effettuo le impostazioni. Usare esta schermataanche per selezionare se è stato collegato un subwoofer.

• Se è collegato un subwoofer, controllare l'alimentazione e il volume del subwoofer. Se non è possibile distinguere leasse frequenze riprodotte dal subwoofer, impostare il volume almeno su meta scalà.

• I diffusori emettono toni di test, e per prima casa l'unità rileva i diffusori collegati ed il rumore nell'ambiente.

• Dopo che sono stati visualizzati i risultati delle misure indicate sopra, selezionare "Next", premere ENTER sul telecomando, vengono quindi emessi nuovamente i toni di test, e l'unità effettua automaticamente impostazioni come il livello ottimore del volume e la frequenza di crossover.
• Al termine della misurazione, verrà visualizzato il risultato della stessa.

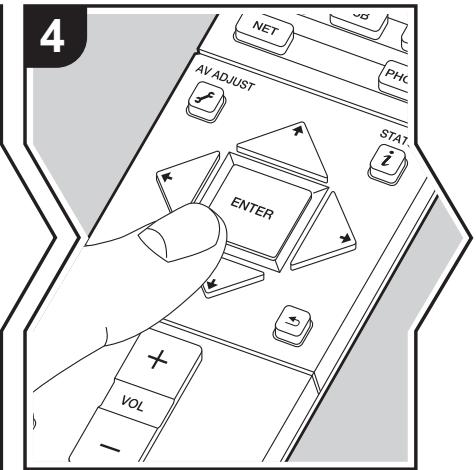

Premere i cursori / sul telecomando per controllare le impostazioni. Premere ENTER quando "Save" è selezionato per salvare le impostazioni.

1. Scollegare il microfono per il setup dei diffusori. Quando il microfono è collegato, non è possible usare una opzione del menu.

Verificare che ciascuna sorgente di ingresso sia collegata correttamente.Seguire la guida, selezionare l'ingresso che si desidera controllare, avviare la riproduzione sullettore selezionato, quando controllare che le immagini vengano visualizzate sul teilevisore e che il suono venga riprodotto.

Impostare la connessione Wi-Fi con un punto di accesso come un router LAN wireless. I due metodi di collegamento

tramite Wi-Fi sono i seguenti:

"Scan Networks": Ricerca di un punto di accesso da但这a unità. è necessario conoscere in anticipo l'SSID del punto di accesso.

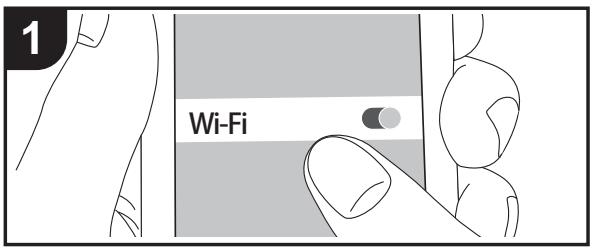

"Use iOS Device (iOS7 or later)": condidere le impostazioni Wi-Fi del dispositivo iOS con这一点a unità.

Se si selezione "Scan Networks", è possibile scegliere ulteriormente tra due metodi di connessione. Controllare quanto segue.

• "Enter Password": Immettere la password (o la chiave) del punto di accesso per stabilire la connessione.
• "Push Button": Se il punto di accesso è dotato di un pulsante di connessione automatica, è possibile stabilire la connessione senza immettere una password.
• Se l'SSID del punto di accesso non viene visualizzato, nella schermata in cui vengono elencati gli SSID selezionare "Other..." tramite il tasto sul telecomando, quando premere ENTER e seguire le istruzioni su schermo.

Immissione tramite tastiera: Per passare da caratteri maiuscoli a minuscoli e viceversa, selezionare "A/a" sullo schermo e premere ENTER. Per scegliere se nascondere la password con " * " o visualizzarla in formato testo, premere +Fav sul telecomando. Premendo CLEAR verranno cancellati tutti i caratteri immessi.

Politica sulla privacy: Durante l'impostazione della rete appara una schermata di conferma che chiede di accettare la politica relativa alla privacy. Selezionare "Yes" e premere

ENTER per individire l'accettazione.

4. Audio Return Channel

Se si è collegato un tevisore che supporta ARC, selezionare "Yes". Verranno attivate le impostazioni ARC di但这a unità e sare possibile ascoltare l'audio del tevisore attraverso但这a unità.

• Se si selezione "Yes", la funzione HDMI CECiene abilitata ed il consumo di corrente aumenta durante lo standby.

Riproducione di un componente AV

Operazioni base

Riproduire dei conteni su un componente AV o un teilevisore collegati a但这a unità tramite un cavo HDMI o un'alto cavo.

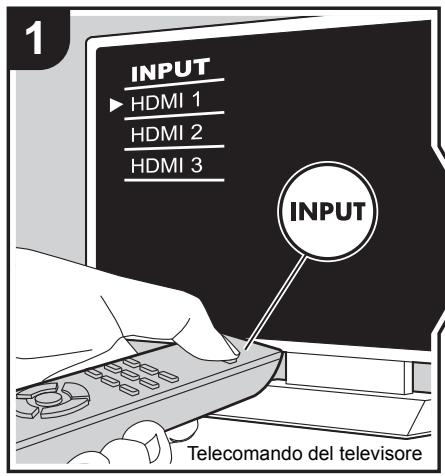

1. Spostare l'ingresso sul tevisore a quello assegnato all'unità.

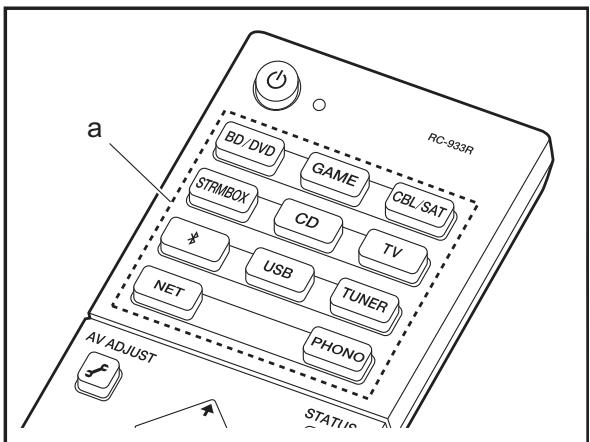

2. Per cancellare ingresso, premere il selettore di ingresso (a) sul telecomando con lo stesso nome dell'ingresso a cui è connesso illettore.

Premere ad esempio BD/DVD per utilizzato illettore collegato al terminale BD/DVD. Premere TV per ascoltare l'audio del tevisore.

• Quando la funzione CEC è attiva, l'ingresso viene commutato automaticamente quando è stato collegato un teilevisore e unlettore compatibili con CEC a esta unitàutilizzandouna connessioneHDMI.

• Avviare la riproduzione sullettore.

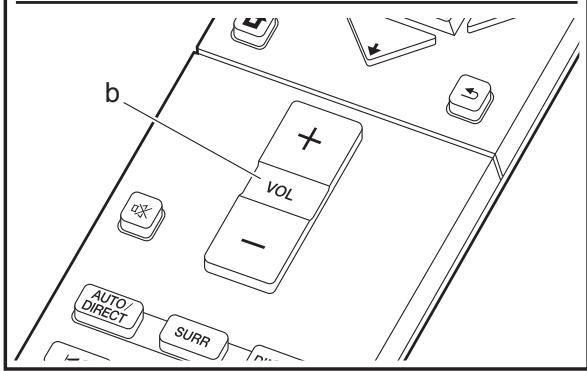

• Usare VOL + / - (b) per regolare il volume.

Internet radio

Operazioni base

Quando esta unità è connessa a una rete, è possible ascoltare Tuneln o altri servizi di Internet radio memorizzati. A seconda del servizio di Internet radio utilizzato, l'utente potrebbe doversi registrarne prima dal proprio computer.

1. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.

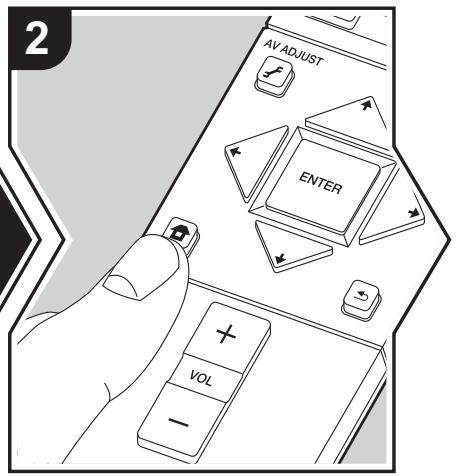

2. Premere NET sul telecomando.

1. Seguire le istruzioni sullo schermo, usando i cursori per selezione stazioni e programmi radio, quando premere ENTER (b) per avviare la riproduzione. La riproduzione inizia quando il livello di riempimento del buffer visualizzato raggiunge il 100% .

2. Per tornare alla schermata precedente, premere (c).

3. Se non è possibile selezionare un servizio di rete, quello diventerà selezionabile una volta avviata la funzione di rete.

Informazioni su Tuneln Radio

Per visualizzare il menu Tuneln Radio durante la riproduzione, premere ENTER (b) sul telecomando.

Add to My Presets: Memorizza le stazioni radio in onda e i programmi in "My Presets". Una volta eseguita la registrazione, il contento di "My Presets" viene visualizzato nel livello tutto Tuneln Radio. Per riproduire il programma desiderato, selezionario da "My Presets".

Remove from My Presets: Rimuove una stazione radio o un programma da "My Presets" in Tuneln Radio.

Pandora® (solo per U.S.A.)

Pandora è un servizio Internet radio Gratis o personalizzato che consente di riproduire musica più conosciuti ed aiuita a conoscere nuova musica. Dop o aver selezionato "Pandora", effettuare le seguenti operazioni.

1. Usare / (a) sul telecomando per selezionare "I have a Pandora Account" o "I'm new to Pandora", quindi premere ENTER (b).

Se non si conosce Pandora, selezionare "I'm new to Pandora". Viene visualizzato un codice di attivazione sullo schermo del teilevisore. Annotare quello codice. Utilizzare un computer connesso a Internet e digitare l'indirizzo www.pandora.com/pioneer. Inserire il codice di attivazione e seguire le istruzioni per creare il proprio account Pandora e le stazioni personalizzate Pandora. è possibile creare le propria stazioni immettendo i brani e gli artisti preferiti quando richiesto. Dop o aver creato il proprio account e le propria stazioni, è possible ritornare al ricevitore e premere ENTER (b) per iniziare ad ascoltare Pandora in modo personalizzato. Se si dispone già di un account Pandora, è possibile aggiungere il proprio account Pandora al ricevitore selezionando "I have a Pandora Account" e effettuant o l'accesso con il proprio indirizzo e-mail e la password.

1. Per ascabtare una stazione,utilizzare / a)sul telecomando per selezionare la stazione dall'elenco stazioni,quindi premere ENTER (b).La riproduzione ha inizio e compare la schermata di riproduzione.

Creare una nuova stazione: Inserendo il nome di un brano, artista o genere, Pandora creera una stazione radio specifica in base alle caratteristiche del brano, dell'artista o del genere.

Informazioni sul menu Pandora: Le icone vengono

visualizzate sulla schermata durante la riproduzione di una stazione. Selezionando l'icona con / (a) sul telecomando e premendo ENTER (b), è possible eseguire le seguenti operazioni:

(Mi piace quello brano) :

Contrassegnando un brano con "thumbs-up", Pandora riproduirà della musica simile.

(Non mi piace quello brano):

Contrassegnando un brano con "thumbs-down", Pandora eliminara quello brano alla stazione attuale.

Ricerca automatica di stazioni che soddisfano le preferenze dell'utente in base a genere, artisti specifici e canzoni, ed eliminazione delle stazioni superflue.

Spotify

Operazioni base

É possible eseguire la riproduzione con Spotify Connect collegando esta unità alla stessa rete cui sono connessi uno smartphone o un tablet. Per attivare Spotify Connect, installare l'app Spotify sul proprio smartphone o tablet e create un account Spotify Premium.

1. Collegare lo smartphone alla stessa rete a cui è collegata但这a unità.

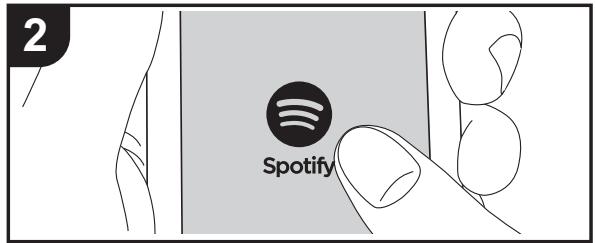

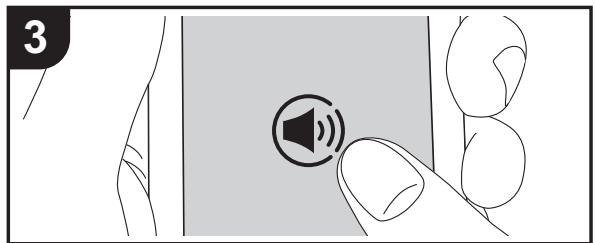

2. Fare cli cull'icona Connect nella schermata di riproduzione dei brani dell'app Spotify.

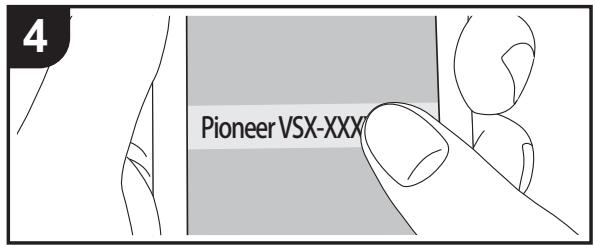

3. Selezionare esta unità.

4. Questa unità si accende automaticamente, il selettore di ingressso passa a NET e viene avviato lo streaming di Spotify.

5. Se "Hardware" - "Power Management" - "Network Standby" è impostato su "Off" nel menu System Setup da Home, accendere manually l'unità, quando premere NET sul telecomando.

6. Per informazioni sulle impostazioni di Spotify consultare il seguente site Web: www.spotify.com/connect/
7. Il software Spotify è soggetto a licenze di terme parti consultabili all'indirizzo: www.spotify.com/connect/third-party-licenses

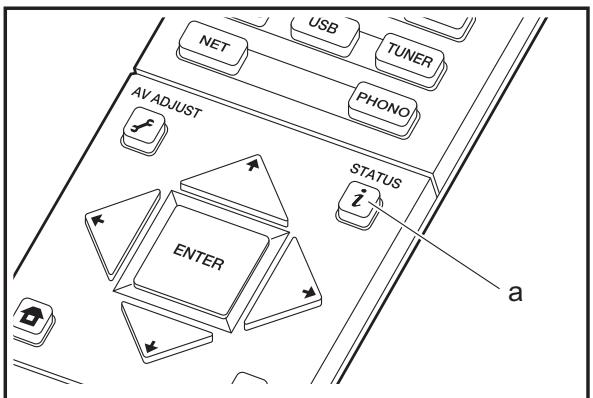

É inoltre possibile eseguire le seguenti operazioni da telecomando.

(a) Se premuto durante la riproduzione, quello tasting consente di modificare le informazioni sul brano visualizzate.
(b) Questo tasto consente di riproduire il brano precedente.
(c) Questo tasto consente di avviare la riproduzione ripetuata o quella casuale. Premendo quello pulsante si passa ripetutamente tra le modalità di ripetizione.
(d) Se premuto durante la riproduzione, quello tastingo consente di mettere in pausa la riproduzione. Se viene premuto durante la messa in pausa, consente di riavviare la riproduzione.
(e) Questo tasto consente di riproduire il brano successivo.

Music Server

È possibile eseguire lo streaming di file musicali memorizzati su PC o dispositivi NAS collegati alla stessa rete di questa unità. I server di rete con i quali è compatible但这a unità sono quelli di PC su cui siano installati player con funzialità server di Windows Media® Player 11 o 12 oppure NAS compatibili con la funzialità home network. Per usare Windows Media® Player 11 o 12 potrebbe essere necessario effettuare alcune impostazioni preliminari. Si noti che è possibile riproduire solo i file musicali presenti nella libreria di Windows Media® Player.

Configurazione di Windows Media® Player

Windows Media® Player 11

1. Accendere il PC e lanciere Windows Media® Player 11.
2. Nel menu "Library" selezionare "Media Sharing" per visualizzare una finestra di dialogo.
3. Selezionare la casella di controllo "Share my media", quindi fareblick su "OK" per visualizzare i dispositivi compatibili.
4. Selezionare questa unità,fare cig su "Allow" quindi selezionare l'icona per questa unità.

5. Fare cig su "OK" per chiudere la finestra di dialogo.

6. Con alcune versioni di Windows Media® Player, è possibile che i nomi delle voci selezionabili siano diversi.

Windows Media® Player 12

1. Accendere il PC e lanciare Windows Media® Player 12.
2. Nel menu "Stream" selezionare "Turn on media streaming" per visualizzare una finestra di dialogo.
3. Se la trasmissione multimediale è già stata attivata, selezionare "Altre opzioni flusso..." nel menu "Flusso" per elencare ilettori nella rete, quando procedere al passaggio 4.
4. Fare dicu su "Attiva flusso di file multimediali" per visualizzare un elenco dilettori nella rete.
5. Selezionare esta unità in "Media streaming options" e verificare che sua impostata su "Allow".

6. Fare cig su "OK" per chiudere la finestra di dialogo.

7. Con alcune versioni di Windows Media® Player, è possibile che i nomi delle voci selezionabili siano diversi.

In riproduzione

1. Avviare il server (Windows Media® Player 11, Windows Media® Player 12, oppure il dispositivo NAS) contentente i file musicali da riproduire.
2. Assicurarsi che i PC e/o i NAS siano collegati correttamente alla stessa rete di但这a unità.
3. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.
4. Premere NET sul telecomando.

1. Con i cursori del telecomando selezionare "Music Server", quindi premere ENTER (b).

2. Selezionare il server target con icersori sul telecomando, quando premere ENTER (b) per visualizzare la schermata dell'elenco degli elementi.

3. Utilizzato i cursori sul telecomando, selezionare il file musicae da riproduire, quando premere ENTER (b) per avviare la riproduzione. Per tornare alla schermata precedente, premere (d).

4. Se viene visualizzato"No Item.", controllare se la connessione alla rete è corretta.

5. Quando sono selezionate determinate impostazioni relative al server o determinate impostazioni di condivisione, l'unità potrebbe non riconoscerlo, o potrebbe non essere in grado di riproduire i file musicali. L'unità, inoltre, non è in grado di accedere a immagini e video archiviati nei server.
6. Per i file musicali presenti su un server, possono esservi fino a 20.000 brani per cartella, e le cartelle possono essere ridificate fino a una profundità di 16 livelli.

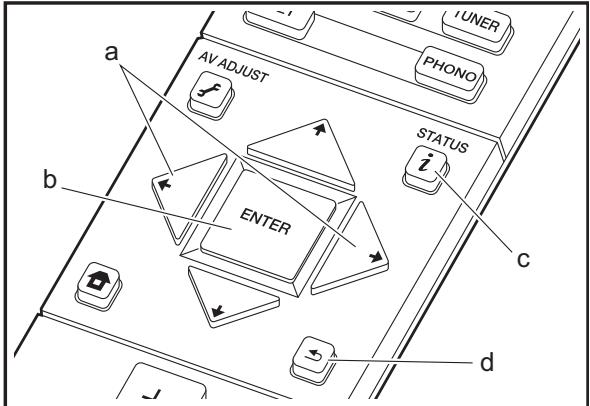

È inoltre possibile eseguire le seguenti operazioni da telecomando.

(a) In assenza di elenchi di cartelle o file visualizzati sullo schermo, è possibleambiare schermata.
(c) Se premuto durante la riproduzione, quello tastinge consente di modificare le informazioni sul brano visualizzate. Se premuto quando è visualizzato un elenco di cartelle o file, quello tastinge consente di tornare alla schermata di riproduzione.
(e) Questo tasto consente di riproduire il brano precedente.
(f) Questo tastingo consente di avviare la riproduzione ripetutato o quella casuale. Premendo quello pulsante si passa ripetutamente tra le modalità di ripetizione.
(g) Se premuto durante la riproduzione, quello tasto consente di mettere in pausa la riproduzione. Se viene premuto durante la messa in pausa, consente di riavviare la riproduzione.
(h) Questo tasto consente di riproduire il brano successivo.

Controllo della riproduzione in remoto da PC

È possibile utilizzato questa unità per riproduire i file musicali salvati sul proprio PC azionando il PC all'interno della rete domestica. Questa unità supporta la riproduzione da remototramite Windows Media® Player 12.

1. Accendere il PC e lanciare Windows Media® Player 12.
2. Apriere il menu "Stream" e controllare che "Allow remote control of my Player..." sua selezionato. Fare cli c su "Attiva flusso di file multimediali" per visualizzare un elenco dilettori nella rete.
3. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.

4. Selezionare facendo click con il tasto destro del mouse il file musicae da riproduire con Windows Media® Player

5. Per riproduire un file musicale da remoto su un'alto server, après il server target da "Other Libraries" e selezionale il file musicale da riproduire.

6. Selezionare questa unità in "Play to" per aprir la finestra "Play to" di Windows Media® Player 12 e avviare la riproduzione sull'unità. Se il PC ha come sistema operativo Windows® 8.1,fare clic su "Play to",quindi

selezionarequestaunità.

Se il PC ha come ricerca operativo Windows® 10,fare clic su "Cast to Device" e selezionare esta unità. Le operazioni durante la riproduzione da remoto sono possibili alla finestra "Play to"sul PC. Viene visualizzata la schermata di riproduzione sul teilevisore collegato all'uscita HDMI dell'unità.

1. Regolare il volume utilizzato la barra del volume sulla finestra "Play to".

2. Alcune volté, il volume visualizzato sulla finestra di riproduzione da remoto potrebbe differire da quello visualizzato sul display dell'unità. Quando il volume viene regolato da这一点a unità, inoltre, non viene riportato nella finestra "Play to".

3. La coproduzione in remoto non è possible quando si utilizes un servizio di rete o si coproducono dei file musicali su un dispositivo di memorizzazione USB.
4. Con alcune versioni di Windows®, è possible che i nomi delle voci selezionabili siano diversi.

Formatia audio supportati

Questa unità supporta i seguenti formati di file musicali. La riproduzione remota dei formati FLAC, DSD, e Dolby TrueHD non è supportata.

MP3 (.mp3/.MP3):

• Formati supportati: MPEG-1/MPEG-2 Audio Layer-3
• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

WMA (.wma/.WMA):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR.
  I formati WMA Pro/Voice/WMA Lossless non sono supportati

WAV (.wav/.WAV):

I file WAV includono audio digitale PCM non compresso.
- Freqenze di campionamento supportate: 44,1 kHz, 48

• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

I file AIFF includono audio digitale PCM non compresso.

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

• Formati supportati: MPEG-2/MPEG-4 Audio
• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

FLAC (.flac/.FLAC):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

LPCM (Linear PCM):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz
• Bit di quantizzazione: 16 bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 16 bit, 24 bit

• Formati supportati: DSF/DSDIFF
• Freqenze di campionamento supportate: 2,8 MHz, 5,6 MHz
• I file a velocità di trasmissione variabile (VBR) sono supportati. Tuttavia, i tempi di riproduzione potrebbero non essere visualizzati correttamente.
• La coproduzione a distance non supporta la coproduzione alla sua pause.

Dispositivo di archivazione USB

Riproducione di base

Riproduzione di file musicali su un dispositivo di archivazione USB.

1. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.
2. Collegare il dispositivo di archivazione USB contenente i file musicali alla porta USB sulla parte anteriore di但这a unità.

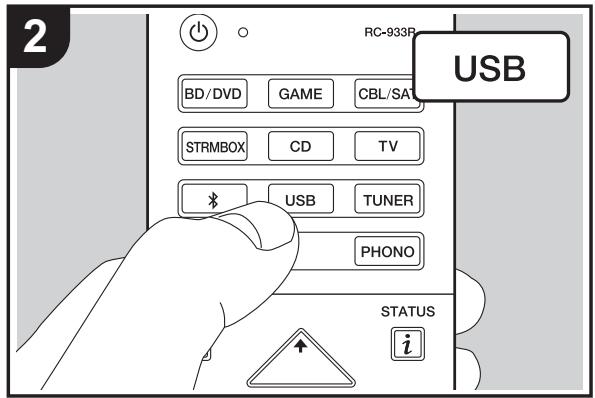

3. Premere "USB" sul telecomando.

4. Se l'indicatore "USB" lampeggia sul display, assicurarsi che il dispositorio di archivazione USB sia inserito correttamente.

5. Non scollegare il dispositorio di archivazione USB da但这a unità quando sul display è visualizzato il messaggio "Connecting...". Questo può causare la perdita di dati o un malfunzionamento.
6. Premere ENTER (b) sul telecomando nella schermata successiva. Viene visualizzato l'elenco delle cartelle e dei file musicali presenti sul dispositivo di archivazione USB. Selezionare la cartella con i cursori e premere ENTER (b) per confermare la selezione.
7. Per tornare alla schermata precedente, premere (d).
8. Utilizzato i cursori sul telecomando, selezionare il file musicale, quando premere ENTER (b) per avviare la riproduzione.
9. La porta USB di questa unità è conforme allo standard USB 2.0. La velocità di trasferimento potrebbe non essere sufficiente per alcuni contentuti da riproduire e quello potrebbe portare a interruzioni nella riproduzione dell'audio.

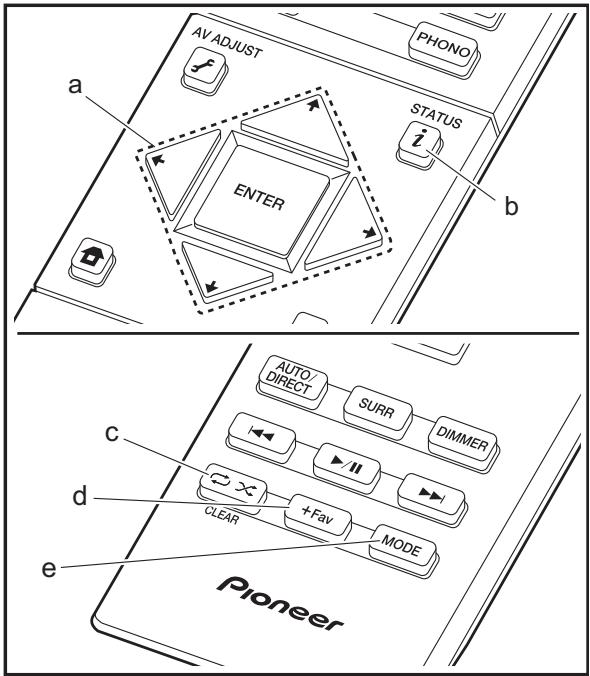

É inoltre possibile eseguire le seguenti operazioni da telecomando.

(a) In assenza di elenchi di cartelle o file visualizzati sullo schermo, è possibleambiare schermata.
(c) Se premuto durante la riproduzione,甚么 tasto consente di modificare le informazioni sul brano visualizzate. Se premuto quando è visualizzato un

elenco di cartelle o file, quello tasto consente di tornare alla schermata di riproduzione.

(e) Questo tasto consente di riproduire il brano precedente.
(f) Questo tastingo consente di avviare la riproduzione ripetutato o quella casuale. Premendo quello pulsante si passa ripetutamente tra le modalità di ripetizione.
(g) Se premuto durante la riproduzione, quello tasto consente di mettere in pausa la riproduzione. Se viene premuto durante la messa in pausa, consente di riavviare la riproduzione.
(h) Questo tasto consente di riproduire il brano successivo.

Requisiti del disposativo di archivazione USB

• Si noti che il funzionamento non è garantito con tutti i dispositivi di archivazione USB.
• Questa unità è in grado di utilizzato dispositivi di archivazione USB conformi allo standard USB Mass Storage Class. Questa unità inoltre, è compatibile con i dispositivi di archivazione USB che utilizzato i formati di file system FAT16 o FAT32.
• Se il disposativo di archivazione USB è stato suddiviso, ciascuna-Sezione verrà trattata come un disposativo independente.
• É possibile visualizzare fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profundità di 16 livelli.
• Gli hub USB e i dispositivi di archivazione USB con funzioni hub non sono supportati. Non collegare tali dispositivi all'unità.
• I dispositiivi di archivazione USB con funzioni di sicurezza non sono supportati su但这a unità.
• Se si collega un drive hard disk USB alla porta USB dell'unità, raccomandiamo di utilizzare il relative adattatore CA per alimentarlo.
• I supporti inserti in unlettore di schede USB potrebbero non essere disponibili in questa funzione. Inoltre, a

seconda del dispositivo di archivazione USB, potrebbenon essere possibile lalettura corretta del contento.

• Non accettiamo alcuna responsabilità per la perdita o il danneggiamento dei dati archiviati su un dispositorio di archivazione USB quando tale dispositorio viene utilizzato con但这a unità. Si consiglia di effettuire il backup dei file musicali importanti in anticipo.

Formatia audio supportati

Per la riproduzione da server e la riproduzione da un dispositivo di archivazione USB, questa unità supporta i seguenti formati di file musicali. Non è possible riproduire file audio protetti da copyright su但这a unità.

MP3 (.mp3/.MP3):

• Formati supportati: MPEG-1/MPEG-2 Audio Layer 3
• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

WMA (.wma/.WMA):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR.
• I formati WMA Pro/Voice/WMA Lossless non sono supportati

WAV (.wav/.WAV):

I file WAV includono audio digitale PCM non compresso.

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

I file AIFF includono audio digitale PCM non compresso.
- Frequenze di campionamento supportate: 44,1 kHz, 48

• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

• Formati supportati: MPEG-2/MPEG-4 Audio
• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

FLAC (.flac/.FLAC):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 16 bit, 24 bit

• Formati supportati: DSF/DSDIFF
• Freqenze di campionamento supportate: 2,8 MHz, 5,6 MHz

• Freqenze di campionamento supportate: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• I file a velocità di trasmissione variabile (VBR) sono supportati. Tuttavia, i tempi di riproduzione potrebbero non essere visualizzati correttamente.
• Questa unità supporta la riproduzione perché pause del dispositivo di archivazione USB nelle seguenti condizioni.

Quando vengono riprodotti in modo continuo file WAV, FLAC e Apple Lossless con formato, Frequenza di campionamento, canali e bit rate uguali

AirPlay®

Riproducione di base

É possibile ascoltare in modalità wireless i file musicali su un iPhone®, iPod touch®, o iPad® collegati allo stesso punto di accesso di但这a unità.

• Aggiornare la versione del sistema operativo sul proprio dispositivo iOS alla versione più recente.

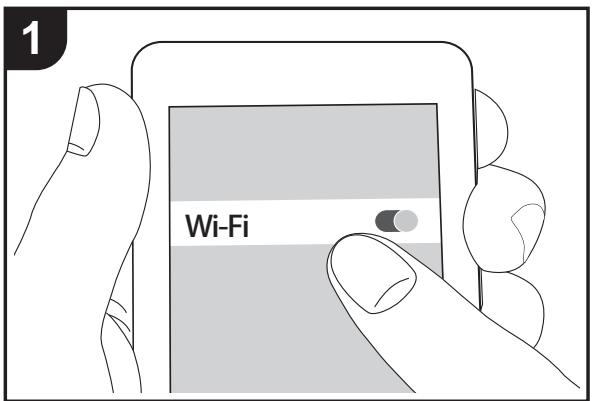

• Collegare il dispositivo iOS al punto di accesso.
• Premere NET.

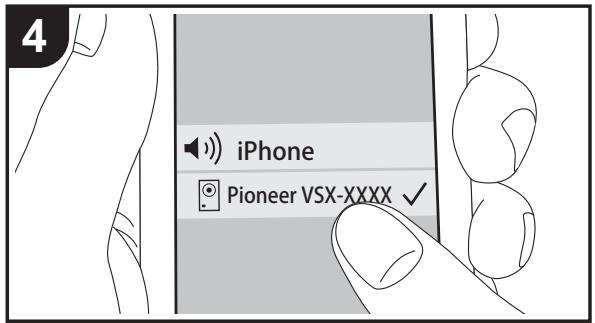

• Toccare l'icona AirPlay nel centro di controllo del dispositorio iOS e selezionareQLaunita dall'elenco di dispositivi visualizzati, quindi toccare "Done".

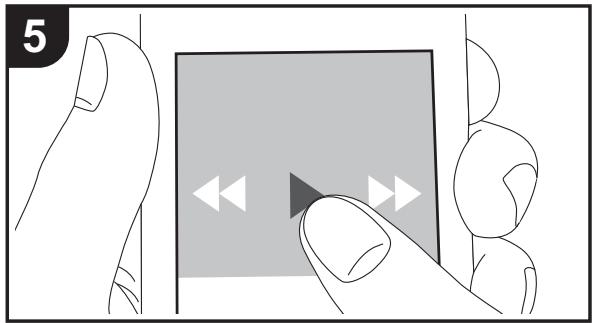

• Riproduire file musicali sul dispositivo iOS.

• Le funzione Network Standby è attiva per impostazione predefinita, per cui quando si eseguono i passaggi 3 e 4 sulla descritti但这a unità si accende immediamente e l'ingresso viene commutato su "NET". Per ridurre la quantità di corrente che si consuma in modalità standby, premere il pulsante sul telecomando, quando nel menu Home visualizzato impostare "System Setup" - "Hardware" - "Power Management" - "Network Standby" su "Off".

• Date le caratteristiche della technologia wireless AirPlay, il suono prodotto su questa unità potrebbe essere leggermente in ritardo rispetto al suono riproduzione sul dispositorio abilitato AirPlay.

Èanche possibile riproduire file musicali sul computer con iTunes (Ver. 10.2 o successiva). Prima di eseguire l'operazione, accertarsi che questa unità e il PC siano connessi alla stessa rete, quindi premere NET su esta unità. Sfiorare quindi l'icona AirPlay in iTunes, selezionare questa unità dall'élenco di dispositivi visualizzato, e avviare la riproduzione di un file musicae.

Riproduzione BLUETOOTH®

Abbinamento

In riproduzione

Abbinamento

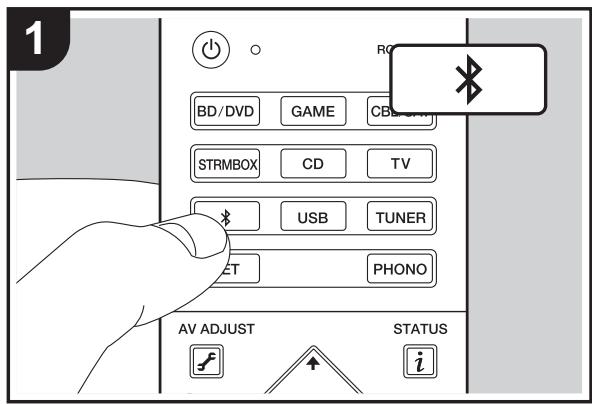

1. Quando si preme il tasto sul telecomando, sul display di但这a unità viene visualizzata l'indicazione "Now Pairing..." e viene abilitata la modalità di abbinamento.

Now Pairing.

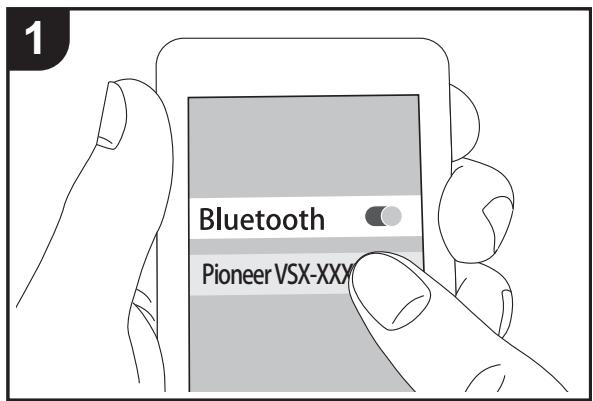

1. Abilitare (attivare) la funzione BLUETOOTH sul dispositorio BLUETOOTH, quando selezionare esta unità tra i dispositori visualizzati. Se viene richiesta una password, insere "0000".

2. Per collegare un altro dispositivo BLUETOOTH, tener premuto il tasto 业 finché non viene visualizzato "Now Pairing...", quando eseguire il passaggio 2 sulla descrizione. Questa unità può memorizzare i dati forn a un massimo di quello dispositivi accopiati.

3. L'area di copertura è di circa 15 metri. Si noti che la connessione non è sempre garantita con tutti i dispositiviabilitati BLUETOOTH.

In riproduzione

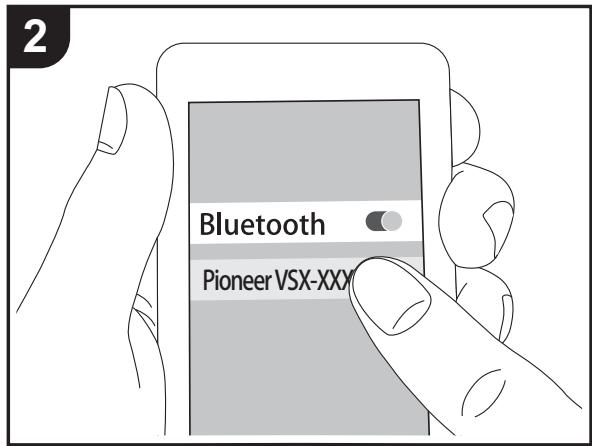

1. Quando l'unità è accesa, effettuare la procedura di collegamento sul dispositivo BLUETOOTH.
2. Il selettore di ingresso di questa unità passera automaticamente a "BT AUDIO".

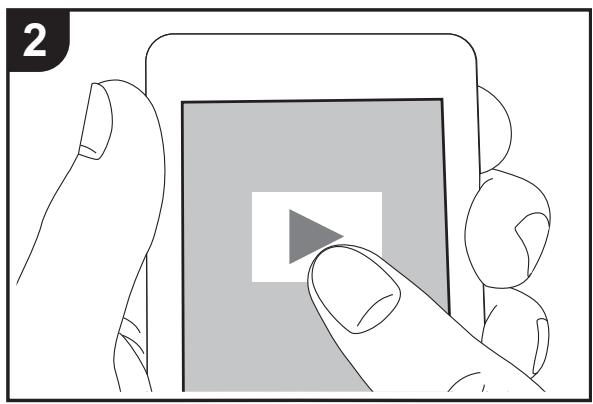

3. Riproduire i file musicali. Aumentare il volume del dispositivoabilitato BLUETOOTH sino ad un livello appropriato.
4. Date le caratteristiche della technologia wireless BLUETOOTH, l'audio prodotto su questa unità potrebbe essere leggermente in ritardo rispetto all'audio riproduzione sul disposativo BLUETOOTH.

Ascolto della radio FM/DAB

Ascolto della radio FM

Sintonizzazione automatica

1. Premere ripeturamente TUNER sul telecomando per selezionare "FM" sul display.
2. Premere MODE (e) sul telecomando in modo che sul display appaia "AUTO".
3. Quando si premono i tasti cursore / (a) sul telecomando, ha inizio la sintonizzazione automatica, e la ricerca si arresta quando viene trovata una stazione. Quando viene sintonizzata una stazione radio, l'indicatore "TUNED" sul display si accende. Quando viene sintonizzata una stazione FM stereo, l'indicatore "FM STEREO" si illumina.
4. Mentre l'indicatore "TUNED" è spento, non viene emesso nessun suono.

Quando la ricezione delle radio FM non è buona:

Le onde radio potrebbero essere deboli a seconda della struttura dell'edificio e delle condizioni ambientali. In tal caso, eseguire la procedura illustrata di seguito in "Sintonizzazione Manuale" per selezionare manually la stazione desiderata.

Sintonizzazione manuale

1. Premere ripeturamente TUNER sul telecomando per selezionare "FM" sul display.
2. Premere MODE (e) sul telecomando per far scomparire "AUTO" sul display.
3. Tenendo premuto i tasti cursore / (a) sul telecomando, selezionare la stazione radio desiderata.
4. La frequenza cambia di 1 incrementogni volta che si preme il pulsante. La frequenza cambia continuamente se il pulsante viene tenuto premuto e si arresta quando il pulsante viene rilasciato. Sintonizzato osservando il display.

Per tornare alla modalità di sintonizzazione automatica

Premere nuovamente MODE (e) sul telecomando in modo

che sul display appaia "AUTO". L'unità si sintonizzatautomaticamente su una stazione radio.

Impostazione passo frequenza (modelli per il Nord America)

Premere il pulsante sul telecomando per selezionare "System Setup" - "Miscellaneous" - "Tuner" - "FM Frequency Step" e selezionare il passo della frequenza per la propria area. Notare che quando si modifica esta impostazione, vengono eliminate tutte le radio preimpostate.

Utilizzo di RDS (modelli per l'Europa)

RDS sta per Radio Data System (systema di dati radio) ed è un tipo di trasmissione dei dati tramite segnali radio FM. Nelle regioni che utilizzato RDS, il nome della stazione radio viene visualizzato quando ci si sintonizza su una stazione radio che trasmette informazioni sui programmi. Premendo i (b) sul telecomando in quello stato, è possibile utilizzato le seguenti funzioni.

Visualizzazione delle informazioni di testo (Radio Text)

1. Quando il nome della stazione viene visualizzato sul display, premere una volta i (b) sul telecommando. Il Radio Text (RT) trasmesso alla stazione viene visualizzato scorrendo lungo il display. "No Text Data"iene visualizzato quando non sono disponibili informazioni di testo.
2. Quando l'unità riceve caratteri non supportati, potrebbero essere visualizzati dei caratteri anomali. Tuttavia, quello non è un malfunzionamento. Inoltre, se il segnale di una stazione è debole, le informazioni potrebbero non essere visualizzate.

Ricerca di stazioni per Tipo di programma

1. Quando il nome della stazione viene visualizzato sul display, premere due volte i (b) sul telecomando.
2. Premere i tasti cursore / (a) sul telecomando per selezionare il tipo di programma che si desidera, quindi

premere ENTER (a) per iniziare la ricerca.

I tipi di programma visualizzati sono i seguenti:

None

News (notiziari)

Affairs (attualità)

Info (informazioni)

Sport

Educate (educazione)

Drama (teatro)

Culture (cultura)

Science (scienza e Tecnologia)

Varied (varie)

Pop M (musica pop)

Light M (classici musica leggera)

Classics (musica classica)

Other M (altra musica)

Weather (previsions del tempo)

Finance (finanza)

Children (programmi per bambini)

Social (affari sociali)

Religion (programmi religiosi)

Phone In (programmi con Telefonate del pubblico)

Travel (viaggi)

Leisure (tempo libero)

Jazz (musica jazz)

Nation M (musica nazionale)

Oldies (vecchi successi)

• Le informazioni visualizzate potrebbero talvolta non coincidere con il contento trasmesso alla stazione.

• Quando viene trovata una stazione, il nome della stazione lampeggia sul display. A quello punto, premere ENTER (a) per iniziare ad ascoltare la stazione. Se non si preme ENTER (a), l'unità continua a cercare un'altra stazione.

• Se non vengono trovate stazioni, viene visualizzato il messaggio "Not Found".

• Quando l'unità riceve caratteri non supportati, potrebbero essere visualizzati dei caratteri anomali. Tuttavia, quello non è un malfunzionamento. Inoltre, se il segnale di una stazione è debole, le informazioni potrebbero non essere visualizzate.

Ascolto della radio digitale DAB (VSXS520D)

1. Premere ripetutamente TUNER sul telecomando per selezionare "DAB" sul display.

2. La prima volta che si selezione DAB, la funzione di Sintonizzazione Automatica scandisce automaticamente la Banda DAB 3 alla ricerca di multiplex (cchio stazioni) disponibili nella propria area.

Scan 100%

• Una volta completato il processo di scansione, viene selezionata la prima stazione rilevata.

• Se viene introdotta una nuova stazione DAB, oppure ci si sposta in un'area diversa, premere il tasto sul telecomando, quando nel menu Home visualizzato impostare "System Setup" "Miscellaneous" - "Tuner" - "DAB Auto Scan".

• Selezionare la stazione radio desiderata utilizing i tasti cursore / (a) sul telecomando.

Modifica dell'ordine nel quale vengono visualizzate le stazioni

possiblo ordinare le stazioni disponibili in ordine alfabetico o per multiplex.

1. Premere ripetutamente MODE (e) per impostare il metodo di ordinamento della visualizzazione scegliendo tra quali individi di seguito.

Alphabet (impostazione predefinita) : Ordinamento alfabetico delle stazioni.

Multiplex : Ordinamento delle stazioni per multiplex.

Visualizzazioni informazioni DAB Radio.

1. Premere ripeturamente il pulsante i (b) per visualizzare informazioni sulla stazione DAB selezionata.

DLS (Dynamic Label Segment, segmento a etichetta dinamica): Quando si è sintonizzati su una stazione che trasmette dati di testo DLS, il testo scorre sul display.

Tipodi programma:Visualizza il tipo diprogramma.

Bit Rate e Modalità Audio : Visualizza il bit rate e la modalità audio (Stereo, Mono).

Qualità : Visualizza la qualità del segnale.

0-59:Cattiva ricezione

60 - 79: Buona ricezione

80 - 100: Ottima ricezione

Nome del multiplex : Visualizza il nome del multiplex corrente.

Numero e frequenza del multiplex : Visualizza il numero e la frequenza del multiplex corrente.

Memorizzazione di una stazione radio

Consente di memorizzare sono a 40 delle vostre stazioni FM/DAB preferite. La registrazione di stazioni radio in anticipo consente di sintonizzari direttamente a tali stazioni.

1. Sintonizzarsi sulla stazione radio che si desidera memorizzare.
2. Premere ^+ Fav (d) sul telecomando in modo che sul display il numero preimpostato lampeggi.
3. Mention il numero lampeggia (circa 8 secondi), premere ripeturamente i tasti cursore / (a) sul telecomando per selezionare un numero compreso tra 1 e 40.
4. Premere nuovamente ^+ Fav (d) sul telecomando per memorizzare la stazione. Il numero preimpostato smette di lampeggiare durante la registrazione.

Selezione di una stazione radio preimpostata

1. Premere TUNER sul telecomando.
2. Premere i tasti cursore (a) sul telecomando per selezionare una stazione memorizzata.

Eliminazione di una stazione radio preimpostata

1. Premere TUNER sul telecomando.
2. Premere i tasti cursore (a) sul telecomando per selezionare la stazione memorizzata da cancellare.
3. Dopo aver premuto +Fav (d) sul telecomando, premere CLEAR (c) quando il numero della stazione memorizzata lampeggia per eliminare la stazione memorizzata.
4. Il numero sul display si spegne dopo la cancellazione.

Modalità di Ascolto

Selezione delle modalità di ascolto

É possibile modificare la modalità di ascolto durante la riproduzione premendo ripetutamente "AUTO/DIRECT" o "SURR".

Tasto AUTO/DIRECT (b)

Premendo ripetutamente, le modalità di ascolto adatte al segnale di ingresso cambiano in "Auto Surround", "Direct" e "Pure Direct". Dopo averne selezionata una, sul display appeare "Auto Surround" (o "Direct", "Pure Direct"), quando essere selezionata automaticamente la modalità di ascolto più adatta al fornato audio (Dolby Digital per segnali in ingresso multi-canale, Stereo per segnali in ingresso a 2 canali, ecc.) e sul display appeare un indicatore come "Dolby D".

La modalità Direct disabilità le elaborazioni che possono influenzare la qualità audio, come le funzioni di controllo di tono, in modo da ottenere una qualità audio alla maggiore. La modalità Pure Direct disabilità ancora più processi che influenzano la qualità audio, in modo da ottener una riproduzione più fedele dell'audio originale. In quello caso, la calibrazione dei diffusori effettuata con MCACC viene disabilità.

Tasto SURR (c)

Premendo ripeturamente, è possible selezionare il formato audio dei segnali in ingresso e scegliere tra diverse modalità di ascolto. SeLECTIONARE la modalità che meglio si adatta alle proprie preferenze. La modalità di ascolto selezionata viene visualizzata sul display.

Per informazioni dettagliate sugli effetti di ciascuna modalità di ascolto,fare riferimento a "Effetti Modalità di ascolto" ( P32) .Per le modalità di ascolto selezionabili per ciascun fornato audio nei segnali di ingressso,fare riferimento a "Modalità di ascolto selezionabili" ( P35)

L'ultima modalità di ascolto selezionata per la sorgente viene memorizzata per ciascuno dei tasti AUTO/DIRECT e SURR. Se il contento che si sta riproduccendo non è supportato dall'ultima modalità di ascolto selezionata, verrà automaticamente selezionata la modalità di ascolto standard per il contento in questione.

Premere ripeturamente i (a) per modificare la visualizzazione dell'unità principale nel seguente ordine:

Sorgente ingresso e volume

Effetti Modalità di ascolto

Aggiornamento delle modalità di ascolto

Prevediamo di introdurre il supporto per il formato audio Dolby Atmos e DTS:X tramite aggiornamenti del firmware di但这a unità. Ciò significà che le modalità di ascolto selezionabili dipendono alla versione del firmware.

Con la versione del firmware precedente al supporto del fornato Dolby Atmos

• É possibile selezionare le modalità connesse a Dolby Pro Logic II.

Con la versione del firmware successiva al supporto del formato Dolby Atmos

• É possibile selezionare Dolby Atmos, Dolby Surround e Surround Virtual. (Le modalità connesse a Dolby Pro Logic II non possono essere selezionate durante l'aggiornamento). Inoltre, quando è possibile selezionare Surround Virtual, non è possibile selezionare F.S.Surround (Front Stage Surround).

Con la versione del firmware precedente al supporto del tipo DTS:X

Con la versione del firmware successiva al supporto del tipo DTS:X

In ordine alfabetico

Action

Modalità adatta per film con molte scene di azione.

AdvancedGame

Modalità adatta per giochi.

Classical

Adatta per la musica classica o lirica. Questa modalità enfatizzata i canali surround in modo da augmentare la larghezza dell'immagine stereo e consente di simulare il riverbero naturale di una sala di grande dimensioni.

Dolby Atmos

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby Atmos. Il formato audio Dolby Atmos viene utilizzato nei cinema dotati di attrezzature di ultima generatione e offre un'esperienza sonora rivoluzionaria negli ambienti domestici. A differenza dei sistemi surround esistenti, Dolby Atmos non si basa sui canali, ma permette l'accurato posizionamento di oggetti sonori con movimento independente in uno spazio tridimensionale con una chiarezza allafrica moreggiore. Dolby Atmos è un formato audio opzionale disponibile su Blu-ray Disc, che permittede di ottenerne un Campo sonoro tridimensionaleattraverso l'introduzione di un Campo sonoro sopra la posizione di ascolto.

• Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

Dolby D (Dolby Digital)

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby Digital. Dolby Digital è un formato digitale multi-canale sviluppato da Dolby Laboratories, Inc. e ampliamente adottato nelle produzioni cinematografiche. èanche un formato audio standard su DVD-Video e Blu-ray Disc. è possibile registrarare fina a un massimo di 5.1 canali su DVD-Video o Blu-ray Disc: due canali anteriori, un canale centrale, due canali surround e il canale LFE dedicato alle basse frequence (elementi sonori del subwoofer).

• Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo digitale e impostare l'uscita audio dellettore su bitstream.

Dolby D+ (Dolby Digital Plus)

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby Digital Plus. Il formato Dolby Digital Plus è una revisione basata su Dolby Digital, che augmenteda il numero di canali e migliorà la qualità audio fornendo maggiorile flessibilità in termini di bit rate. Dolby Digital Plus viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale surround posteriori aggiunto per un massimo di 7.1 canali.

• Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

Dolby PL II (Dolby Pro Logic II)

Queste modalità di ascolto consentono di espandere il segnale riprodotto a 5.1 canali per adattarlo alla configurazione dei diffusori collegati quando il segnale in ingressso è in formato 2 canali. L'amplimento del campo sonoro permette di ottener un suono uniforme, più profondo e naturale. Oltre a sorgenti quali film e CD,anche i bianchi possono trare vantageg della localizzazione del suono. Scegliere tra le modalità appositamente concepite per i film (Movie), per la musica (Music) e per i bianchi (Game).

Dolby Surround

Queste modalità di ascolto consentono di espandere il segnale riprodotto a più canali per adattarlo alla configurazione dei diffusori collegati quando il segnale in ingressso è in formato 2 o 5.1 canali. Oltre a configurazioni dei diffusori precedenti, è compatibleanche con sistemi di riproduzione per Dolby Atmos con Tecnologia Dolby.

Dolby TrueHD

Questa modalità riproduce federamente le caratteristiche dell'audio registrato in formato Dolby TrueHD. Il formato audio Dolby TrueHD è un formato reversible espanso basato sulla Tecnologia di compressione lossless

chiamata MLP, e rende possibile riproduire fedelmente l'audio master registrato in studio. Dolby TrueHD è usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale posteriore surround aggiunto per un massimo di 7.1 canali. Il formato 7.1 canali è registrato a 96 kHz/24bit, ed il formato 5.1 canali è registrato a 192 kHz/24bit.

• Per consentire il trasferimento di quello fornato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

Drama

Adatta per i programmi tevisivi realizzati in uno studio TV. Questa modalità augenta l'effetto surround di tutto il suono per dare maggior chiarezza alle voci e create un'immagine acustica realistica.

DSD

Modalità adatta per la riproduzione di sorgenti registrate in DSD.

• Questa unità supporta segnali DSD tramite HDMI IN. Tuttavia, a seconda del lecture collegato, è possibile ottener e un audio migliorere quando il segnale viene emesso dall'uscita PCM del lecture.
• Questa modalità di ascolto non può essere selezionata se l'impostazione dell'uscita dellettore Blu-ray Disc/DVD è diversa da DSD.

DTS

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS.

Il fornato audio DTS è un fornato digitale multi-canale sviluppato da DTS, Inc.. è un fornato audio opzionale su DVD-Video e un fornato audio standard su Blu-ray Disc. Consente di registrarare fino a un massimo di 5.1 canali: due canali anteriors, un canale centrale, due canali surround e il canale LFE dedicato alle basse frequence (elementi sonori del subwoofer). Il contentuto viene registrarato con un ampio volume di dati, con una Frequenza di campionamento

massima di 48kHz con una risoluzione di 24 bit e un bit rate di 1,5 Mbps.

• Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo digitale e impostare l'uscita audio dellettore su bitstream.

DTS 96/24

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS 96/24. Il formato DTS 96/24 è un formato audio opzionale su DVD-Video e Blu-ray Disc. Consente di registrare fino a un massimo di 5.1 canali: due canali anteriors, un canale centrale, due canali surround e il canale LFE dedicato alle basse frequence (elementi sonori del subwoofer). É possible ottenere una coproduzione dettagliata mediante registrazione a una Frequenza di campionamento di 96 kHz con una risoluzione di 24 bit.

• Per consentire il trasferimento di quello fornato audio, eseguire il collegamento usando un cavo digitale e impostare l'uscita audio dellettore su bitstream.

DTS Express

Questa modalità riproduce federamente le caratteristiche dell'audio registrato in formato DTS Express.
DTS Expressiene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali come il canale surround posteriore aggiunto per un massimo di 7.1 canali. Supportaanche bit rate ridotti.
- Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

DTS-HD HR (DTS-HD High Resolution Audio)

Questa modalità riproduze fedelmente le caratteristiche dell'audio registrato in formato DTS-HD High Resolution Audio.

DTS-HD High Resolution Audio viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale surround posteriore

aggiunto per un massimo di 7.1 canali. Può essere registrato ad una frequenza di campionamento di 96 kHz con una risoluzione di 24 bit.

• Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

DTS-HD MSTR (DTS-HD Master Audio)

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS-HD Master Audio. DTS-HD Master Audio viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale surround posteriori aggiunto per un massimo di 7.1 canali, registrati using una Tecnologia audio lossless. Il formato 96kHz / 24bit viene supportato con 7.1 canali, ed il formato 192kHz / 24bit viene supportato con 5.1 canali.

• Per consentire il trasferimento di quello fornato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

DTS Neo:6

Queste modalità di ascolto consentono di espandere il segnale riprodotto a 5.1 canali per adattarlo alla configurazione dei diffusori collegati quando il segnale in ingressso è in formato 2 canali. Offre ampiezza di banda completa su tutti i canali, con grande indipendenza tra i canali. Per esta modalità sono disponibili due varianti: Neo:6 Cinema, ideale per i film, e Neo:6 Music, ideale per la musica.

DTS Neural:X

Questa modalità di ascolto consente di espandere il segnale riprodotto per adattarlo alla configurazione dei diffusori collegati quando il segnale in ingresso è in formato 2 canali o 5.1 canali.

DTS:X

Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS:X.

Il fornato audio DTS:X è dato alla combinazione della Tecnologia di mixaggio basata sui precedenti formati basati sui canali e il mixaggio audio dinamico basato sugli oggetti ed è caratterizzato dal posizionamento preciso dei suoni e nella capacité di esprimere movimento.

• Per consentire il trasferimento di quello formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio dellettore su bitstream.

Ent.Show (Entertainment Show)

Adatta per la musica rock o pop. Questa modalità di ascolto create un Campo sonoro con una potente immagine acustica, come se ci si trovasse in un club o a un concerto rock.

Ext.Mono (Extended Mono)

In esta modalità, tutti i diffusori emettono lo stesso suono in mono, per cui il suono udibile è lo stesso, independentemente da dove ci si trovava all'interno della stanza di ascolto.

In Questa modalità, la localizzazione del suono è distincta con enfasi sui bassi.

Ext.Stereo (Extended Stereo)

Ideale per la musica di sostofondo, Questa modalità riempie l'intera area di ascolto con un suono stereo dai diffusori anteriorsi, surround e surround posteriori.

In questa modalità, è possibile ottenere una riproduzione virtuale del suono surround multicanale,anche con solo due o tre diffusori. Funzione controllando come il suono raggiunge l'orecchio sinistro e destro dell'ascoltatore.

Mono

Usare esta modalità quando si guarda un vecchio film con una traccia audio mono, oppure utilizzarla per riproduire separamente trace audio in due lingue diverse registrate nei canali sinistro e destro di alcuni film. Inoltre è adatta per i DVD o altre sorgenti che contengono audio

multiplo.

Multich PCM (Multichannel PCM)

Modalità adatta per la riproduzione di sorgenti registrate in Multichannel PCM.

Rock/Pop

Modalità adatta per contenti rock.

Sports

Modalità adatta per contenti sportivi.

Stereo

In esta modalità, il suono viene emesso dai diffusori anteriorsinistroe destroedal subwoofer.

Surround Virtual

Si tratta di una modalità surround che sfrutta Surround Virtualizer, una technologia sviluppata da Dolby Laboratories, Inc.. Crea dei canali surround virtuali che offrono un Campo sonoro più ampioanche quando i diffusori surround non sono collegati.

Unplugged

Adatta per strumenti acustici, vocali e jazz. Questa modalità enfatizzata l'imagine stereo anteriore, dando l'impressione di essere esattamente di fronte al palco.

Modalità di ascolto selezionabili

É possible selezionale una série di modalità di ascolto in base al fornato audio del segnale in ingresso.

• La modalità Stereo più essere selezionata con qualsiasi fornato audio.
• Le modalità di ascolto disponibili quando le cuffie sono collegate sono le seguenti: Pure Direct e Stereo.

Aggiornamento delle modalità di ascolto

Prevediamo di introdurre il supporto per il formato audio Dolby Atmos e DTS:X tramite aggiornamenti del firmware di但这a unità. Ciò significica che le modalità di ascolto selezionabili dipendono alla versione del firmware.

Con la versione del firmware precedente al supporto del formato Dolby Atmos

• É possibile selezionare le modalità connesse a Dolby Pro Logic II.

Con la versione del firmware successiva al supporto del formato Dolby Atmos

• É possible selezionare Dolby Atmos, Dolby Surround e Surround Virtual. (Le modalità connesse a Dolby Pro Logic II non possono essere selezionate durante l'aggiornamento). Inoltre, quando è possible selezionare Surround Virtual, non è possible selezionare F.S.Surround (Front Stage Surround).

Con la versione del firmware precedente al supporto del formato DTS:X

Con la versione del firmware successiva al supporto del formato DTS:X

1: É necessario installare il diffusore centrale o i diffusori surround.
2: è necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
PCM	Stereo
File musicali (eccetto DSD/Dolby TrueHD)	Mono
	Dolby Surround
	Surround Virtual
	PL II Movie*1
	PL II Music*1
	PL II Game*1
	Neo:6 Cinema*1
	Neo:6 Music*1
	DTS Neural:X
	Classical*2
	Unplugged*2
	Ent.Show*2
	Drama*2
	AdvancedGame*2
	Action*2
	Rock/Pop*2
	Sports*2
	Ext.Stereo*1
	Ext.Mono*1
	F.S.Surround

1: É necessario installare il diffusore centrale o i diffusori surround.
2: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
Multich PCM	Stereo
	Multich PCM*1
	Dolby Surround
	Surround Virtual
	DTS Neural:X
	Classical*2
	Unplugged*2
	Ent.Show*2
	Drama*2
	AdvancedGame*2
	Action*2
	Rock/Pop*2
	Sports*2
	Ext.Stereo*1
	Ext.Mono*1
	F.S.Surround

1: É necessario installare il diffusore centrale o i diffusori surround.
2: è necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DSD	Stereo
	DSD*1*2
	Dolby Surround
	Surround Virtual
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non può essere selezionato se il formato di ingressso è mono o 2 canali.
2: E necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il fornato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
Dolby Atmos	Stereo
	Dolby Atmos
	Surround Virtual
	Classical
	Unplugged
	Ent.Show
	Drama
	AdvancedGame
	Action
	Rock/Pop
	Sports
	Ext.Stereo
	Ext.Mono
	F.S.Surround
Dolby D	Stereo
	Dolby D*1*2
	Dolby Surround
	Surround Virtual
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non più essere selezionato quando il fornato di ingresso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
Dolby D+	Stereo
	Dolby D+*1*2*3
	Dolby Surround
	Surround Virtual
	PL II Movie*4
	PL II Music*4
	PL II Game*4
	Neo:6 Cinema*4
	Neo:6 Music*4
	Classical*5
	Unplugged*5
	Ent.Show*5
	Drama*5
	AdvancedGame*5
	Action*5
	Rock/Pop*5
	Sports*5
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non può essere selezionato quando il formato di ingressro è 2 canali.
2: E necessario installare il diffusore centrale o i diffusori surround.
3: Dolby D+ non può essere selezionato se la sorgente di ingressro è Blu- Ray Disc. É inceve possibile selezionare la modalità di ascolto Dolby D.
4: Puo essere selezionato solo quando il fornato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
*5: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
Dolby TrueHD	Stereo
	Dolby TrueHD*1*2
	Dolby Surround
	Surround Virtual
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non più essere selezionato quando il fornato di ingressso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DTS	Stereo
	DTS*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non può essere selezionato quando il fornato di ingressso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DTS 96/24	Stereo
	DTS 96/24*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non più essere selezionato quando il fornato di ingressso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DTS Express	Stereo
	DTS Express*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non più essere selezionato quando il fornato di ingressso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DTS-HD HR	Stereo
	DTS-HD HR*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non può essere selezionato quando il fornato di ingressso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DTS-HD MSTR	Stereo
	DTS-HD MSTR*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Non può essere selezionato quando il fornato di ingressso è 2 canali.
2: É necessario installare il diffusore centrale o i diffusori surround.
3: Puo essere selezionato solo quando il formato di ingressso è 2 canali e sono presenti un diffusore centrale o dei diffusori surround.
4: É necessario installare i diffusori surround.

Formato ingresso	Modalità di Ascolto
DTS:X	Stereo
	DTS:X
	Classical*1
	Unplugged*1
	Ent.Show*1
	Drama*1
	AdvancedGame*1
	Action*1
	Rock/Pop*1
	Sports*1
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: É necessario installare i diffusori surround.
2: É necessario installare il diffusore centrale o i diffusori surround.

AV Adjust

Premendo il tasto sul telecomando durante la riproduzione è possible regolare alcune impostazioni utilizzate con frequenza, come la qualità audio, utilizzato dei menu visualizzati sullo schermo. Notare che lo schermo del tevisore non visualizza nulla quando il selettore di ingresso è "CD", "TV", "PHONO", o "TUNER", quando seguire il display dell'unità principale nelle si effettuano le operazioni.

1. Premere f sul telecomando.
2. Dopo che viene visualizzato AV Adjust, selezionare il contentuto con / sul telecomando, quando premere ENTER per confermare la selezione.

• Modificare i valori iniziali per ciascuna delle impostazioni utilizzando i tasti cursore / .

• Per tornare alla schermata precedente, premere

• Per uscire dalle impostazioni, premere ±bf

■ Tone

Bass: Aumenta o riduce i bassi del diffusore.

Treble: Aumenta o riduce gli alto del diffusore.

• Non può essere impostato se la modalità di ascolto è Direct o Pure Direct.

Level

Center: Consente di regolare il livello del diffusore centrale durante l'ascolto del suono.

Subwoofer: Consente di regolare il livello del subwoofer durante l'ascolto.

• La regolazione effettuata sera riportata allo stato precedente mettendo l'unità in modalità standby.

MCACC

MCACC EQ: è possibile abilitare o disabilitare la funzione di equalizzazione che corregge la distorsione causata dall'ambiente acustico della stanza.

• Questa impostazione non può essere selezionata se l'impostazione Full Auto MCACC non è stata eseguita.
• Non più essere impostato se la modalità di ascolto è Pure Direct.

Manual EQ Select: SeLECTIONARE da "Preset 1" a "Preset 3" configurato in "MCACC" - "Manual MCACC" - "EQ Adjust" ( P51) in Home. La stessa impostazione del campo sonoro è applicata a tutte le gamme quando è impostato "Off".

• Non più essere impostato se la modalità di ascolto è Pure Direct.

Phase Control: Consente di correggere l'interferenza di fase nella gamma Bassa per aumentare i bassi. Questo permette di ottenerate bassi potenti, fedeli al suono originale.
- Non può essere impostato se la modalità di ascolto è Pure Direct.

Theater Filter: Regola la colonna sonora che è stata processata per migliorarne la gamma dei toni alto e renderla così adatta all'home theater. Questa funzione può essere utilizzata con le seguenti modalità di ascolto: Dolby Digital, Dolby Digital Plus, Dolby PL II Movie, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express, Neo:6 Cinema, e DSD.

• Non può essere impostato se la modalità di ascolto è Direct o Pure Direct.

Other

Sound Delay: Se il video è in ritardo sull'audio, è possible ridardare l'audio per annullare il ritardo. Per ciascun selettore di ingresso possono essere effettuate diverse impostazioni.

Sound Retriever: Migliora la qualità dell'audio compresso. La riproduzione del suono di file compressi in modo scadente come gli MP3 sare migliorata. L'impostazione può essere effettuata separatamente per ciascun selettore di ingressso. L'impostazione è valida nei segnali pari o inferiori a 48 kHz. L'impostazione non è valida nei segnali bitstream.

• Non può essere impostato se la modalità di ascolto è Direct o Pure Direct.

DRC: Consente di udire fácilmente i suoni a basso volume. è utile se è necessario ridurre il volume nelle segna un film a tarda notte. L'effetto è utilizzabile solo con segnali di ingressso in formato Dolby e DTS.

• Non può essere impostato se la modalità di ascolto è Direct o Pure Direct.

• L'impostazione non può essere usata nei seguenti casi.

• Se "System Setup" - "Audio Adjust" - "Dolby" - "Loudness Management" (→P46) in Home è impostato su "Off" quando si riproduce Dolby Digital Plus o Dolby TrueHD

• Quando il segnale di ingresso è DTS e "Dialog Control" è diverso da 0 dB

Panorama: Ampliamo laterale del Campo sonoro durante la riproduzione nella modalità di ascolto Dolby Pro Logic II Music.

Dimension: Regolazione della profundità del camposonoro alla parte anteriore alla parte posteriori durante la riproduzione in modalità di ascolto Dolby Pro Logic Il Music. Impostare un valore ridotto per spostare il suono verso la parte anteriore. Impostare un valore più alto per spostare il suono verso la parte posteriorie.

Center Width: Regolazione dell'ampiezza del camposonoro anteriore durante la riproduzione in modalità diascolto Dolby Pro Logic II Music. Impostare un valore ridotto per concentrare il suono al centro. Impostare unvalore più alto per distribuire il suono centrale verso sinistra

e verso destra.

Dialog Control: è possibile augmentare il volume dei dialoghi a passi di 1 dB sino a 6 dB in modo da facilitare l'ascolto dei dialoghi in caso di rumore di fondo.

• Questa impostazione non è disponibile per contenti diversi da DTS:X.
• L'effetto potrebbe non essere selezionabile con alcuni continuti.

Center Image: Regolazione dell'ampiezza del camposonoro anteriore durante la riproduzione in modalità diascolto DTS Neo:6 Music. Impostare un valore ridotto perconcentrare il suono al centro. Impostare un valore più alto per distribuire il suono centrale verso sinistra e versodestra.

Prevediamo di introdurre il supporto per il formato audio Dolby Atmos e DTS:X tramite aggiornamenti del firmware di但这a unità. Ciò significica che le modalità di ascolto selezionabili dipendono alla versione del firmware.

Con la versione del firmware precedente al supporto del fornato Dolby Atmos

Con la versione del firmware successiva al supporto del fornato Dolby Atmos

• Non è possible impostare Panorama, Dimension, Center Width dopo l'aggiornamento.

Con la versione del firmware precedente al supporto del tipo DTS:X

• É possible impostare Center Image.

Con la versione del firmware successiva al supporto del tipo DTS:X

• É possible impostare Dialog Control. (non è possible impostare Center Image après l'aggiornamento).

System Setup

Questa unità consente di configurare le impostazioni avanzate in modo da fornire un'esperienza più alta.

1. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.
2. Premere sul telecomando per visualizzare la schermata Home, quindi selezionare System Setup con i cursori sul telecomando e premere ENTER.

1. Selezionare la你可以 con i pulsanti cursore / / / del telecomando e premere ENTER per confirmare la selezione.
2. Modificare i valori iniziali per ciascuna delle impostazioni utilizzando i tasti cursore / .
3. Per tornare alla schermata precedente, premere .
4. Per uscire dalle impostazioni, premere

Input/Output Assign

TV Out / OSD

1080p -> 4K Upscaling	Quando si utilizes un tevisore che supporta il formato 4K, è possibile eseguire automaticamente l'upscaling dei segnali video in ingressso a 1080p, convertendoli in segnali in uscita in formato 4K. "Off (Valore predefinito)": Quando non si utilizes esta funzione "Auto": Questa funzione verrà utilizzata • Selezionale "Off" se il tevisore non supporta il formato 4K.
Super Resolution	Quando si è impostato "1080p -> 4K Upscaling" su "Auto", è possibile selezionare il grado di correzione del segnale video, scegliendo "Off" o impostando un livello compreso tra "1" (debole) e "3" (forte).
OSD Language	Selezionale la lingua di visualizzazione su schermo. inglese (modelli Nord America), tedesco, francese, spagnolo, italiano, olandese, svedese Inglese (modelli per Europa), tedesco, francese, spagnolo, italiano, olandese, svedese, russo, cinese
Impose OSD	Impostare se visualizzare o meno le informazioni sul tevisore durante, per esempio, la regolazione del volume o la modifica dell'ingresso. "On (Valore predefinito)" : OSD visualizzata sul tevisore "Off": OSD non visualizzata sul tevisore • A seconda del segnale in ingresso, OSD potrebbe non essere visualizzato pur avendo selezionato "On". Se non viene visualizzata la schermata di funzionamento, cancellare la risoluzione del dispositivo collegato.
Screen Saver	Impostare il tempo per avviare il salva schermo. Selezionare un valore tra "3 minutes (Valore predefinito)", "5 minutes", "10 minutes" e "Off".

HDMI Input

È possibile cambiare l'assegnazione di ingresso tra i selettori di ingresso e i jack HDMI IN.

BD/DVD	Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso BD/DVD. Se non si assegna un jack, selezionare "-----". Per selezionare un ingresso HDMI IN più assegnato a un altre selettore di ingresso, cancellare per prima casa l'impostazione del selettore di ingresso in "-----". (Il valore predefinito è "HDMI 1 (HDCP 2.2)"
CBL/SAT	Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso CBL/SAT. Se non si assegna un jack, selezionare "-----". Per selezionare un ingresso HDMI IN più assegnato a un altre selettore di ingresso, cancellare per prima casa l'impostazione del selettore di ingresso in "-----". (Il valore predefinito è "HDMI 2 (HDCP 2.2)"
GAME	Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso GAME. Se non si assegna un jack, selezionare "-----". Per selezionare un ingresso HDMI IN più assegnato a un altre selettore di ingresso, cancellare per prima casa l'impostazione del selettore di ingresso in "-----". (Il valore predefinito è "HDMI 4 (HDCP 2.2)"

STRM BOX

Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso STRM BOX. Se non si assegnà un jack, selezionare "-----". Per selezionare un ingresso HDMI IN più assegnato a un altre selettore di ingresso, cambiare per prima casa l'impostazione del selettore di ingresso in "-----". (Il valore predefinito è "HDMI 3 (HDCP 2.2)"

Digital Audio Input

É possibile cambiare l'assegnazione di ingresso tra i selettori di ingresso e i terminali DIGITAL IN COAXIAL/OPTICAL. Se non si assegni un jack, selezionare “----”.

BD/DVD	"COAXIAL", "OPTICAL": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso BD/DVD. (Il valore predefinito è"-----")
CBL/SAT	"COAXIAL", "OPTICAL": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso CBL/SAT. (Il valore predefinito è"-----")
GAME	"COAXIAL", "OPTICAL": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso GAME. (Il valore predefinito è"-----")
STRM BOX	"COAXIAL", "OPTICAL": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso STRM BOX. (Il valore predefinito è"-----")
CD	"COAXIAL", "OPTICAL": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso CD. (Il valore predefinito è"COAXIAL")
TV	"COAXIAL", "OPTICAL": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso TV. (Il valore predefinito è"OPTICAL")

• Le frequence di campionamento supportate per i segnali PCM (stereo, mono) da un ingresso digitale sono 32kHz , 44,1kHz , 48kHz , 88,2kHz , 96kHz/16 bit, 20 bit e 24 bit.

■ Analog Audio Input

É possibile cambiare l'assegnazione di ingresso tra i selettori di ingresso e i jack AUDIO IN.

Se non si assegn un jack, selezionare "-----".

BD/DVD	"Da "AUDIO 1" a "AUDIO 2": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso BD/DVD. (Il valore predefinito è "AUDIO 1")
CBL/SAT	"Da "AUDIO 1" a "AUDIO 2": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso CBL/SAT. (Il valore predefinito è "AUDIO 2")
GAME	"Da "AUDIO 1" a "AUDIO 2": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso GAME. (Il valore predefinito è "...")
STRM BOX	"Da "AUDIO 1" a "AUDIO 2": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso STRM BOX. (Il valore predefinito è "...")
CD	"Da "AUDIO 1" a "AUDIO 2": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso CD. (Il valore predefinito è "...")
TV	"Da "AUDIO 1" a "AUDIO 2": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso TV. (Il valore predefinito è "...")

Speaker

È possibile definire le impostazioni relative ai diffusori collegati e modificare il livello del volume. Se si utilizes Full Auto MCACC, le impostazioni vengono configurate automaticamente. Questa funzione non più ossere selezionata se sono collegate delle cuffie o se l'audio viene emesso dagli altoparlanti del teilevisore poiché "Hardware" - "HDMI" - "Audio TV Out" è impostato su "On".

■ Configuration

Speaker Channels	Selezionare "2.1 ch", "3.1 ch", "4.1 ch"o "5.1 ch (Valore predefinito)" in base al numero di canali collegati.
Subwoofer	Stabilire se è collegato un subwoofer o meno. "Yes (Valore predefinito): Quando il subwoofer è collegato "No": Quando il subwoofer non è collegato

Crossover

Front	Impostare le capacité di riproduzione delleasse frequenze per ciascun canale definingoodimpostazione a scelta tra "Small" e "Large". "Small (Valore predefinito): Per i diffusori di piccole dimensioni con capacità di riproduzione delleasse frequenze limitate "Large": Per i diffusori full-range con capacità di riproduzione delleasse frequenze sufficienti Se "Configuration" - "Subwoofer" è impostato su "No", "Front" verrà impostato su "Large" e la gamma di Bassa frequenza degli altri canali verrà emessa dai diffusori anteriors. Fare riferimento al manuale di istruzioni dei diffusori per definire le impostazioni.
Center	Impostare le capacité di riproduzione delleasse frequenze per ciascun canale definingoodimpostazione a scelta tra "Small" e "Large". "Small (Valore predefinito): Per i diffusori di piccole dimensioni con capacità di riproduzione delleasse frequenze limitate "Large": Per i diffusori full-range con capacità di riproduzione delleasse frequenze sufficienti Quando "Front" è impostato su "Small", questa impostazione è impostata su "Small". Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "Configuration" - "Speaker Channels" coincidano con il numero di canali collegati.
Surround	Impostare le Capacity di riproduzione delleasse frequenze per ciascun canale definingoodimpostazione a scelta tra "Small" e "Large". "Small (Valore predefinito): Per i diffusori di piccole dimensioni con capacità di riproduzione delleasse frequenze limitate "Large": Per i diffusori full-range con capacità di riproduzione delleasse frequenze sufficienti Quando "Front" è impostato Su "Small", questa impostazione è impostata su "Small". Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "Configuration" - "Speaker Channels" coincidano con il numero di canali collegati.
Crossover	Quando sono presenti diffusori impostati su "Small", impostare il livello di Hz fatto il quale si desidera che gli altri diffusori riproducano i bassi e il livello di Hz fatto il quale si desidera che l'effetto a Bassa frequenza (LFE) riproduca i bassi. • è possibile impostare un valore compreso nell'intervalle da "50Hz" a "200Hz". (Il valore predefinito è "80Hz")
Double Bass	Può essere selezionato solo quando "Configuration" - "Subwoofer" è impostato su "Yes" e "Front" è impostato su "Large". Rafforzare l'uscita dei bassi emettendo il suono dei bassi dagli altoparlanti anteriore sinistro e destro e dall'altoparlante centrale al subwoofer. "On": L'uscita dei bassi sare rafforzata "Off": L'uscita dei bassi non sare rafforzata • Le impostazioni non verranno configurate automaticamenteanche se è stato utilizzato Full Auto MCACC.

Distance

Impostare la distanza tra ciascun alltoparlante e la posizione di ascolto.

Front Left	Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "10.0ft/3.00m")
Center	Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "10.0ft/3.00m")
Front Right	Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "10.0ft/3.00m")
Surround Right	Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "10.0ft/3.00m")
Surround Left	Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "10.0ft/3.00m")
Subwoofer	Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "10.0ft/3.00m")

• I valori predefiniti variano in base alla regione.
• É possibile passare da un'unità di misura all'altra premendo MODE sul telecomando.

Quando l'unità è impostata su piedi, è possibile impostare valori compresi tra 0,1 piedi e 30,0 piedi, con incrementi di 0,1 piedi. Quando l'unità è impostata su metri, è possibile impostare valori compresi tra 0,03 m e 9,00 m, con incrementi di 0,03 m.

Channel Level

Front Left	Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova agli volte che si cambia il valore. Selezionare il livello desiderato (il valore predefinito è "0 dB").
Center	Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova agli volte che si cambia il valore. Selezionare il livello desiderato (il valore predefinito è "0 dB").
Front Right	Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova agli volte che si cambia il valore. Selezionare il livello desiderato (il.Valore predefinito è "0 dB").
Surround Right	Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova agli volta che si cambia il valore. Selezionare il livello desiderato (il valepredefinito è "0 dB").
Surround Left	Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova agli volta che si cambia il valore. Selezionare il livello desiderato (il valepredefinito è "0 dB").
Subwoofer	Selezionare un valore compreso tra "-15 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova agli volta che si cambia il valore. Selezionare il livello desiderato (il valepredefinito è "0 dB").

Audio Adjust

Dual Mono/Mono

Dual Mono

Impostare il canale audio o la lingua da mettere in uscita durante la riproduzione dell'audio multiplio o di trasmissioni televisive multilingue, ecc. "Main (Valore predefinito)": Solo canale principale "Sub": Solo canale secondario "Main / Sub": I canali principale e secondario verranno emessi allo stesso tempo. • Se si riproduze audio multiplex, quando si preme i sul telecomando, sul display di但这a unità verrà visualizzata l'indicazione "1+1".

Mono Input Channel

Impostare il canale di ingresso da usare per la riproduzione di qualunque sorgente digitale a 2 canali come Dolby Digital, o sorgente analogica/PCM a 2 canali in modalità di ascolto Mono. "Left": Solo canale sinistro "Right": Solo canale destro "Left + Right (Valore predefinito)": Canali sinistro e destro

Dolby

Loudness Management

Durante la riproduzione di audio Dolby TrueHD, abilita la funzione di normalizzazione del parlato che mantiene il volume del parlato ad un determinato livello. Notare che quando esta impostazione è su Off, la funzione DRC che consente di ascoltare audio surround a bassi volumi è impostata su Off quando si riproduce Dolby Digital Plus/Dolby TrueHD. "On (Valore predefinito)": Usare esta funzione "Off": Questa funzione non verrà utilizzata

Volume

Volume Limit	Impostare il valore massimo per evitare un volume troppo alto. Selezionare "Off (Valore predefinito)" o un valore compreso tra "30" e "49".
Headphone Level	Permette di regolare il valore di emissione delle cuffie. Selezionare un valore compreso tra "-12 dB" e "+12 dB". (Il valore predefinito è "0 dB")

Source

■ Input Volume Absorber

Regolare la differenza di livello del volume tra i dispositivi collegati all'unità. Selezionare il selettore di ingresso da configurare.

Input Volume Absorber

Selezionare un valore compreso tra "-12 dB" e "+12 dB". Impostare un valore negativo se il volume del dispositivo in questione è superioreagli altri e un valore positivo se inferiore. Per controllare l'audio, avviare la riproduzione del dispositivo collegato. (Il valore predefinito è "0 dB")

Name Edit

Impostare un nome facile per ciascun ingresso. Il nome impostato verrà migliorato sul display dell'unità principale. Selezionare il selettore di ingresso da configurare.

Name Edit

1. Selezionale un carattere o un simbolo con i cursori e premere ENTER. Ripetere per immettere al massimo 10 caratteri. "A/a": Cambia tra caratteri maiuscolo e minuscolo. (Anche premendo MODE sul telecommando si può passare dai caratteri maiuscolo ai caratteri minuscolo) "←" "→": Muove il cursore in direzione della freccia. "×")": Elimina un carattere a sinistra del cursore. "⊥": Immette uno spazio. • Premendo CLEAR sul telecommando si rimuovono tutti i caratteri immessi. 2. Dopo l'inserimento, selezionare “OK” con i cursori e premere ENTER. Il nome dell'ingresso verrà salvato.

• Per richiamare una stazione radio preimpostata, premere TUNER sul telecomando, selezionare FM/DAB, quindi selezionare il numero preimpostato.
• Non più essere impostato se è selezionato l'ingresso "NET", "USB" o "BT AUDIO"

Audio Select

Selezionale la priorità per la selezione degli ingresschi quando si collegano più sorgenti audio a un unico selettore di ingressso, come ad esempio i collegamenti si alla'ingresso "BD/DVD" HDMI IN sua all'ingresso "BD/DVD" AUDIO IN. L'impostazione può essere impostata separatamente per ciascun pulsante del selettore di ingressso. Selezionale il selettore di ingressso da configurare. Si noti che sono presenti alcuni valori predefiniti che non possono essere modificati dall'utente.

Audio Select

"ARC": Quando viene data priorità al segnale di ingresso dal teilevisore compatible con ARC. · L'impostazione può essere selezionata solo quando "Hardware" - "HDMI" - "Audio Return Channel" è impostato su "Auto" eanche l'ingresso "TV" è selezionato. "HDMI": Quando viene data priorità al segnale di ingresso dagli ingressi HDMI IN. · L'impostazione può essere selezionata solo quando l'ingresso viene assegnato al terminale HDMI nell'impostazione "Input/Output Assign" - "HDMI Input". "COAXIAL": Quando viene data priorità al segnale di ingresso dagli ingressi DIGITAL IN COAXIAL. · L'impostazione può essere selezionata solo quando l'ingresso viene assegnato al terminale COAXIAL nell'impostazione "Input/Output Assign" - "Digital Audio Input". "OPTICAL": Quando viene data priorità al segnale di ingresso dagli ingressi DIGITAL IN OPTICAL. · L'impostazione può essere selezionata solo quando l'ingressoetriene assegnato al terminale OPTICAL in "Input/Output Assign" - "Digital Audio Input". "Analog": Per mettere sempre in uscita l'audio analogico independentemente dal segnale di ingresso · L'impostazione può essere selezionata solo quando l'ingressoetriene assegnato al terminale AUDIO IN nell'impostazione "Input/Output Assign" - "Analog Audio Input". (Valore predefinito: BD/DVD: HDMI, CBL/SAT: HDMI, GAME: HDMI, STRM BOX: HDMI, CD: COAXIAL, TV: OPTICAL, PHONO: Analog)

Fixed PCM

Selezionare se impostare i segnali di ingresso su PCM (eccetto PCM multicanale) quando si selezione "HDMI", "COAXIAL", o "OPTICAL" nelle impostazioni di "Audio Select". Impostare QUESTa voce su"On" se vengono prodotti disturbi oppure se si verifica un'interruzione all'inizio di un brano quando si riproducono sorgenti PCM. Di norma, selezioneare "Off (Valore predefinito)". · La modifica di "Audio Select" cambia l'impostazione su "Off".

• L'impostazione non può essere modificata quando è selezionato l'ingresso "TUNER", "NET", "USB" o "BT AUDIO".

Hardware

HDMI

HDMI CEC

L'impostazione su "On" abilita l'automatismo della selezione dell'ingresso e altre funzioni di automatismo con dispositivi conformi a CEC collegati tramite HDMI. "On". Questa funizione verrà utilizzata "Off (Valore predefinito)"': Non usare esta funzione Quando si cambia但这a impostazione, spagnere e riaccendere l'alimentazione di tutti i componenti collegati. • A seconda del teilevisore, potrebbe essere necessario configurare un collegamento sul teilevisore. • Impostando su "On" e chiudendo il menu sullo schermo vengono visualizzati i nomi dei componenti compatibili CEC e sul display di但这a unità compare "CEC On". • Se è impostato "On", il consumo di corrente in modalità standby potrebbe aumento. (A seconda dello stato del teilevisore, l'unità entrèra in modalità standby normale.) • Azionando il selettore MASTER VOLUME sull'unità quando但这a impostazione è "On" e l'audio viene emesso dai diffusori del teilevisore, l'audio sare è emessoanche dai diffusori collegati all'unità. Se si vuole emettere solo da uno dei due, modificare le impostazioni del teilevisore o dell'unità, oppure ridurre il volume dell'unità. • Se si verifica un funzionamento anomalo quando si imposta su "On", impostare su "Off". • Quando si collega un dispositiivo nonCompatible CEC, o quando non si è sicuri che siaCompatible, impostare l'opzione su "Off".

HDMI Standby Through

Quando esta impostazione è diversa da “Off”, è possible riproduire il video e l'audio di unlettore HDMI collegato al teilevisoreanche se l'unità è in standby. Se“HDMI CEC”è impostato su “On”, è possibile selezionare solo “Auto”e “Auto (Eco)”.Se si selezione qualsiasi另一tria impostazione,impostare“HDMI CEC”su“Off”.(Il valore predefinito è“Off”)·Con qualsiasi impostazione diversa da“Off”,il consumo di energia in modalitàstandby aumenta.“BD/DVD”,“CBL/SAT”,“GAME”,“STRM BOX”:Ad esempio,se si selezione“BD/DVD”,è possible riproduire l'output di un'apparecchiatura collegata al terminale“BD/DVD”sul teilevisoreanche se l'unità è in standby. Selezionare esta impostazione se si è deciso quale lettreutilizzare con esta funzione.“Last”:È possibile riproduire il video e l'audio dell'ingresso selezionato sul teilevisore immediatamente prima che l'unità passi alla modalitàstandby.“Auto”,“Auto (Eco)”:Selezionare una di queste impostazioni quando a但这a unità vengono collegate apparecchiature conformi allo standard CEC. É possible riproduire il video e l'audio dell'ingresso selezionato sul teilevisore, a prescindere dall'ingresso selezionato immediatamente prima che l'unità passi alla modalitàstandby,utilizzando la funzione CEC.Per riproduire l'input di lettori non conformi allo standard CEC sul teilevisore,è necessario accendere l'unitàe impostare il relativo ingressro.Se si utilizes un teilevisore conforme allo standard CEC,è possibile ridurre il consumo di energia in modalitàstandby selezionando“Auto (Eco)”.

Audio TV Out	Si più ascoltare l'audio dai diffusori del tevisore nelle questaunità è accesa."On": Questa funzione verrà utilizzata"Off (Valore predefinito"): Non usare questa funzioneL'impostazione rimane su "Auto" se "HDMI CEC" è impostatosu "On". Se QUESTa impostazione viene modificata, impostare"HDMI CEC" su "Off".La modalità di ascolto non più ossere modificata nelle"Audio TV Out" è impostato su "On" e l'audio viene emessodagli altoparlanti del tevisore.A seconda del proprio tevisore o del segnale di ingresso delcomponente, l'audio potrebbe non essere emessoattraversogli altoparlanti del tevisoreanche sequesta impostazione èsu "On". In tal caso, l'audio viene emesso dagli altoparlanti dell'unità.Azionando il selettore MASTER VOLUME su但这a unitàmente但这a unitàsta ricevendo dei segnali audio e li statrasmettendo ai diffusori del tevisore, l'audio verrà emessoda但这a unità. Se non si desidera emettere l'audio dall'unità,cambiare le impostazioni dell'unità o del tevisore, oppureredurre il volume dell'unità.
Audio Return Channel	È possibile godere del suono del tevisore collegato HDMIcompatible ARCattraverso gli altoparlanti collegati all'unità.Per usare但这a funzione, impostarepreventivamente "HDMICEC" su "On"."Auto": Quando si ascolta l'audio del tevisoreattraversodi diffusori collegati all'unità"Off": Quando non si utilizza la funzione ARC
Auto Delay	Questa impostazione corregge automaticamente agli eventualedifetto di sincronizzazione tra i segnali audio e video in base ai dati dal tevisore compatible con HDMI LipSync."On (Valore predefinito"): La correzione automatica sare attivata."Off": La correzione automatica sare disattivata.

Power Management

Sleep Timer	Consente all'unità di entrare automaticamente in standby una volta trascorso il tempo specificato. Selezionale tra "30 minutes", "60 minutes", e "90 minutes". "Off (Valore predefinito)" : Non consente l'accesso automatico dell'unità alla modalità standby.
Auto Standby	Questa impostazione mette automaticamente l'unità in standby dopo 20 minuti di inattività perché alcun ingresso audio o video. (Quando è attivo "USB Power Out at Standby" o "Network Standby", verrà attivata la modalità HYBRID STANDBY, per ridurre al minimo l'augimento del consumo di energia.) "On": L'unità entrazione automaticamente in standby ("ASb" rimarra accesso). "Off": L'unità non entrazione automaticamente in standby. "Auto Standby" viene visualizzato sul display di但这a unità e sullo schermo del teilevatore 30 secondi prima che si attivi Auto Standby. I valori predefiniti variano in base alla regione.
Auto Standby in HDMI Standby Through	Abilità o disabilita "Auto Standby" nelle "HDMI Standby Through" è attivo. "On": L'impostazione verrà attivata. "Off": L'impostazione verrà disattivata. Questa impostazione non può essere impostata su "On" se "Auto Standby" è impostato su "Off".
USB Power Out at Standby	Se esta funzione è impostata su "On", i dispositivi collegati alla porta USB vengono alimentati elettricamenteanche quando l'unità è in standby. (Il valore predefinito è "Off") Quando si utilizza但这a funzione, il consumo di energia;aumentaanche se l'unità è in standby; tale aumento del consumo di energia viene tuttavia mantenuto al minimo dal passaggio automatico alla modalità HYBRID STANDBY nella quale sono in funzione solo i circuiti essenziali.

Network Standby

Quando esta funzione viene impostata su "On (Valore predefinito)", è possibile accendere l'unità tramite la rete utilizzando un'applicazione in grado di controllare questa unità. · Quando viene usato "Network Standby", il consumo di corrente aumentoanche quando l'unità è in standby. Tuttavia, l'aumento del consumo di energia viene mantenuto al minimo dall'ingresso automatico nella modalità HYBRID STANDBY, in cui solo il circuito essenziale è in funzione. · "Network Standby", che consente di limitare il consumo di energia e può essere disabilitato qualora si perda la connessione di rete. Se ciò dovesse accadere, usare il tasto di alimentazione sul telecommando o su questa unità per accendere l'unità.

Bluetooth Wakeup

Questa funzione riattiva l'unità in standby collegando un dispositivo BLUETOOTH. “On”: Questa funzione verrà utilizzata "Off (Valore predefinito)”: Non usare esta funzione · Impostando su "On" augmenta il consumo di energia ancche quando l'unità è in standby. Tuttavia, l'aumento del consumo di energia viene mantenuto al minimo dall'ingresso automatico nella modalità HYBRID STANDBY, in cui solo il circuito essenziale è in funzione. · L'impostazione rimane su "Off" se "Network/Bluetooth" - "Bluetooth" - "Auto Input Change" è impostato su "Off".

• Attendere alcuni istanti se non è possibile selezionare "Network Standby" e "Bluetooth Wakeup". Apparirà quando la funzione di rete sare stata avviata.

Miscellaneous

Tuner

FM Frequency Step (Modelli per Nord America)	Selezionare un frequency step in base alla propria area di residenza. Selezionare "0.2 MHz (Valore predefinito)" or "0.05 MHz". • Quando si modifica esta impostazione, vengono eliminatete toutes le preimpostazioni radio.
DAB Auto Scan (VSX-S520D)	È possibile effettuare una scansione automatica quando vengono aggiunte nuove stazioni DAB oppure quando si cambia casa.
DAB DRC (VSX-S520D)	Con l'impostazione DRC (Dynamic Range Control), è possibile ridurre la gamma dinamica della radio digitale DAB in modo da poter percepireanche a basso volume parti con Bassa intensità sonora - ideale per ascoltare la radio la sera tardi quando non si vuole disturbare nessuno. "Off (Valore predefinito)" : DRC off "Large" : Notevole riduzione della gamma dinamica "Small" : Lieve riduzione della gamma dinamica

■ Firmware Update

Update Notice	La disponibilità di un aggiornamento firmware sare è notificatatramite rete."Enable (Valore predefinito)": Notifica aggiornamenti"Disable": Non notifica aggiornamenti
Version	Verrà visualizzata la versione attuale del firmware.
Update via NET	Premere ENTER per selezionare quando si desidera aggiornareil firmwareattraverso la rete.Non sareapproxilbare selezionarequesta impostazione se non sdisponedi un accesso a Internet o se non c'è niente daaggiornare.
Update via USB	Premere ENTER per selezionare quando si desidera aggiornareil firmware via USB.Non èpossibile selezionarequesta impostazione se undispositivo di archivazione USB non ècollegato o se nonc'ènulla da aggiornare nel dispositivo di archivazione USB.

• Attendere alcuni istanti se non è possible selezionare "Firmware Update". Apparirà quando la funzione di rete sarebbe stata avviata.

Initial Setup

possible effettuare Initial Setup dal menu System Setup.

• Attendere alcuni istanti se non è possibile selezionare "Initial Setup". Apparirà quando la

funzione di rete sare stata avviata.

■ Lock

Setup Parameter

Bloccare il menu Setup per proteggere le impostazioni. "Locked": Il menu è bloccato. "Unlocked (Valore predefinito): Il menu è sbloccato.

Load Default

Load Default

Resetare l'unità per riportare le impostazioni allo stato in cui erano al momento della spedizione. Al termine del reset, sul display compare l'indicazione "Clear" e l'unità torna in modalità standby. Le proprie impostazioni verranno initializzateanche quando si effettua il reset, consigliamo quando di annotare le proprie impostazioni prima di iniziare il reset.

MCACC

Consente di configurare automaticamente i diffusori o di effettuare le modifiche desiderate all'equalizzatore.
È altresì possible controllare i valori attualmente impostati per le impostazioni di ciascun diffusore.

1. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.
2. Premere sul telecomando per visualizzare la schermata Home, quando selezionare MCACC con i cursori sul telecomando e premere ENTER.

1. Selezionare la你可以 con i pulsanti cursore / / / del telecomando e premere ENTER per confermare la selezione.
2. Modificare i valori iniziali per ciascuna delle impostazioni utilizzando i tasti cursore /
3. Per tornare alla schermata precedente, premere .
4. Per uscire dalle impostazioni, premere

Full Auto MCACC

Collocare il microfono di configurazione dei diffusori nella posizione di ascolto e misurare i toni di prova emessi dai diffusori; l'unità imposterà automaticamente il livello del volume, le frequenze di crossover e la distance alla posizione di ascolto ottimali per ciascun diffusore. In quello modo verranno inoltre regolati automaticamente gli equalizzatori per i diffusori e sare possibile correggere la distorsione causata delle caratteristiche acustiche della stanza. Per i dettagli, consultare "1. Full Auto MCACC" (→P16) in Initial Setup.

Manual MCACC

EQ Adjust

Se si opta per l'impostazione Full Auto MCACC, i vari settaggi vengono definite in modo automatico, ma è uncommone possibile regolare il volume di uscita della gamma di ciascun diffusore collegato in base alle proprie preferenze. É possible regolare il volume delle diverse gamme sonore per ciascuno dei diffusori. É possible definitive tre diversi equalizzatori in Preset 1 a 3. É possible selezionale fino a un massimo di 4 bande per il

Subwoofer e 9 bande per tutti gli altri diffusori. Per usare gli effetti dell'equalizzatore impostati, selezionare il numero della preimpostazione in "AV Adjust" - "MCACC" - "Manual EQ Select" (→P40).

Front Left	Dupo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "63 Hz" e "16 kHz" con i cursori \( \downarrow / \rightarrow \) ,regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-12.0 dB" e "+12.0 dB" con \( \downarrow / \downarrow \) . (Il valore predefinito è "0.0 dB") - Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) coincidano con il numero di canali collegati. - "63 Hz" più essere selezionato solo quando questo diffusore è impostato su "Large" in "System Setup" - "Speaker" - "Crossover" (→P44).
Center	Dupo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "63 Hz" e "16 kHz" con i cursori \( \downarrow / \rightarrow \) ,regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-12.0 dB" e "+12.0 dB" con \( \downarrow / \downarrow \) .(Il valore predefinito è "0.0 dB") - Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) coincidano con il numero di canali collegati. - "63 Hz" più essere selezionato solo quando questo diffusORE è impostato su "Large" in "System Setup" - "Speaker" - "Crossover" (→P44).
Front Right	Dupo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "63 Hz" e "16 kHz" con i cursori \( \downarrow / \rightarrow \) ,regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-12.0 dB" e "+12.0 dB" con \( \downarrow / \downarrow \) .((Il valore predefinito è "0.0 dB") - Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) coincidano con il numero di canali collegati. - "63 Hz" più essere selezionato solo quando questo diffusoren è impostato su "Large" in "System Setup" - "Speaker" - "Crossover" (→P44).

Surround Right	Dupo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "63 Hz" e "16 kHz" con i cursori \( \leftarrow / \rightarrow \) ,regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-12.0 dB" e "+12.0 dB" con \( \downarrow / \downarrow \downarrow \) . (Il valore predefinito è "0.0 dB") - Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" \( \left( {\rightarrow \mathrm{P}{44}}\right) \) coincidano con il numero di canali collegati. - "63 Hz" più essere selezionato solo quando questo diffusore è impostato su "Large" in "System Setup" - "Speaker" - "Crossover" \( \left( {\rightarrow \mathrm{P}{44}}\right) \) .
Surround Left	Dupo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "63 Hz" e "16 kHz" con i cursori \( \leftarrow / \rightarrow \) ,regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-12.0 dB" e "+12.0 dB" con \( \downarrow / \downarrow \downarrow . \) (Il valore predefinito è "0.0 dB") - Se non è possibile selezionare uno degli elementianche se il collegamento è corretto, verificare che le impostazioni definite in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" \( \left( {\rightarrow \mathrm{P}{44}}\right) \) coincidano con il numero di canali collegati. - " 63 Hz" più essere selezionato solo quando questo diffusore è impostato su "Large" in "System Setup" - "Speaker" - "Crossover" \( \left( {\rightarrow \mathrm{P}{44}}\right) \) .
Subwoofer	Dupo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "31 Hz" e "250 Hz" con i cursori \( \leftarrow / \rightarrow \) ,regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-12.0 dB" e "+12.0 dB" con \( \downarrow / \downarrow \downarrow . \) (Il valore predefinito è "0.0 dB") - Questa impostazione non più essere selezionata se si è impostato "No" in "System Setup" - "Speaker" - "Configuration" - "Subwoofer" \( \left( {\rightarrow \mathrm{P}{44}}\right) \) .

• Il risultato potrebbe non essere quello atteso, a seconda della sorgente di ingresso e dell'impostazione della modalità di ascolto.
• Se si desidera effettuare delle regolazioni durante l'ascolto, premere sul telecomando e selezionare per prima casa il Preset da regolare in "AV Adjust" - "MCACC" - "Manual EQ Select" (→P40).

MCACC Data Check

È possibile verificare il numero di canali dei diffusori collegati, il contento e i valori impostati per ciascun settaggio dei diffusori.

Speaker Setting

È possibile verificare il numero di canali dei diffusori collegati e le impostazioni relative alle dimensioni definite in base alle capacità di riproduzione delleasse frequenze per ciascun diffusore.

Channel Level

É possible verificare le impostazioni del livello di uscita per ciascun diffusore.

Speaker Distance

É possible verificare la distance tra ciascun diffusore e la posizione di ascolto.

È possibile verificare i valori di calibrazione per le caratteristiche di frequenza di ciascun diffusore impostati in "Manual MCACC".

Network/Bluetooth

Consente di definire le impostazioni relative a connessioni di rete e BLUETOOTH.

1. Spostare l'ingresso sul televisore a quello assegnato all'unità.
2. Premere 串 sul telecomando per visualizzare la schermata Home, quindi selezionare Network/Bluetooth con i cursori sul telecomando e premere ENTER.

1. Selezionare la你可以 con i pulsanti cursore / / / del telecomando e premere ENTER per confermare la selezione.
2. Modificare i valori iniziali per ciascuna delle impostazioni utilizzando i tasti cursore /
3. Per tornare alla schermata precedente, premere .
4. Per uscire dalle impostazioni, premere

Network

• Quando la LAN è configurata con DHCP, impostare "DHCP" su "Enable" per configurare l'impostazione automaticamente. Per assegràne indirizzi IP fisi a ciascun componente, si deve impostare "DHCP" su "Disable" e assegràne un indirizzo a但这a unità in "IP Address" nonché impostare le informazioni relative alla propria LAN, quali Subnet Mask e Gateway.

Wi-Fi	Collegare l'unità alla rete tramite un router LAN wireless. "On": Connessione LAN wireless "Off (Wired) (Valore predefinito): Connessione LAN cablata
Wi-Fi Setup	È possibile configurare le impostazioni LAN wireless premendo ENTER quando viene visualizzato "Start". • Per i dettagli, consultare "3. Network Connection" (→P16) in Initial Setup.
Wi-Fi Status	Le informazioni del punto di accesso collegato verranno visualizzate. "SSID": SSID del punto di accesso collegato. "Signal": Intensità del segnale del punto di accesso collegato. "Status": Stato del punto di accesso collegato.
MAC Address	Questo è l'indirizzo MAC di questa unità. Questo valore è specifico per il componente e non può essere modificato.
DHCP	"Enable (Valore predefinito): Configurazione automatica tramite DHCP "Disable". Configurazione manuale senza DHCP Se si selezione "Disable", è necessario impostare manually "IP Address", "Subnet Mask", "Gateway", e "DNS Server".
IP Address	Visualizza/Imposta l'indirizzo IP.
Subnet Mask	Visualizza/Imposta la subnet mask.
Gateway	Visualizza/Imposta il gateway.
DNS Server	Visualizza/Imposta il server DNS primario.
Proxy URL	Visualizza/Imposta l'URL del server proxy.
Proxy Port	Visualizza/Imposta il numero di porta del server proxy quando si immette "Proxy URL".
Friendly Name	Cambiare il nome dispositivo associato a但这a unità e visualizzato sugli altri dispositivi collegati alla rete, scegliendo un nome disponibile riconoscibile. È impostato su Pioneer VSX-S520D***** o Pioneer VSX-S520**** al momento dell'acquisto. ("*" indica unaserie di caratteri alfanumerici che identifica ciascuna unità) 1. Premere ENTER per visualizzare la schermata Edit. 2. Selezionare un carattere o un simbolo con i cursori e premere ENTER. Ripetere per immettere al massimo 31 caratteri. "A/a": Passa dai caratteri maiuscolo ai caratteri minuscolo. (Anche premendo MODE sul telecomando siould passare dai caratteri maiuscolo ai caratteri minuscolo) "←" "→": Muove il cursori in direzione della freccia. "☑": Elimina un carattere a sinistra del cursore. "☐": Immette uno spazio. • Premendo CLEAR sul telecomando si rimuovono tutti i caratteri immessi. 3. Dopo l'inserimento, selezionale "OK" con i cursori e premere ENTER. Il nome dell'ingresso verrà salvato.

AirPlay Password	È possibile immettre una password non più lunga di 31 caratteri, in modo tale che solo gli utenti registrati possano utilizzare AirPlay 1. Premere ENTER per visualizzare la schermata Edit.2. Selezionare un carattere o un simbolo con i cursori e premere ENTER.Ripetere per immettre al massimo 31 caratteri."A/a": Passa dai caratteri maiuscolo ai caratteri minuscolo.(Anche premendo MODE sul telecomando si può passare dai caratteri maiuscolo ai caratteri minuscolo)"←"⇒": Muove il cursore in direzione della freccia."☑": Elimina un carattere a sinistra del cursore."⊥": Immette uno spazio.Per scegliere se nascondere la password con "*o visualizzarla in formato testo, premente+Fav sul telecomando.Premendo CLEAR sul telecomando si rimuovono tutti i caratteri immessi.3. Dopo l'inserimento, selezionare "OK" con i cursori e premere ENTER.La password verrà salvata.
Usage Data	Al fine di migliorare la qualità dei prodotti e dei servizi offerti, la nostra azienda potrebbe raccogliere informazioni sull'utilizzo del prodottotramite la rete. Selezionare "Yes" per concede l'autorizzazione alla raccolta di tali informazioni. Selezionare "No" per negare l'autorizzazione alla raccolta di tali informazioni.(Il valore predefinito è "No")Questa impostazione può essere definita dopo aver confirmato la politica sulla privacy. Selezionando "Usage Data" e premendo ENTER, sarebbe possibile visualizzare la politica sulla privacy.(La stessa schermataiene visualizzata una voltaanche durante la configurazione della connessione di rete).Se si concede l'autorizzazione alla raccolta delle informazioni,viene resa disponibile ancche l'opzione "Yes".Se si accetta la politica sulla privacy ma si selezione "No" per QUESTa impostazione,le informazioni non verranno raccolte.
Network Check	È possibile controllare la connessione di rete.Premere ENTER quando viene visualizzato "Start".

• Attendere alcuni istanti se non è possibile selezionare "Network". Apparirà quando la funzione di rete sera stata avviata.

Bluetooth

Bluetooth	Selezionare se usare o meno la funzione BLUETOOTH. "On (Valore predefinito)": Consente il collegamento con un dispositivo BLUETOOTH utilizzando la funzione BLUETOOTH. Selezionare "On"anche quando si eseguono varie impostazioni BLUETOOTH. "Off": Quando non si utilizes la funzione BLUETOOTH
Auto Input Change	L'ingresso dell'unità passera automaticamente a "BT AUDIO" quando viene eseguito il collegamento tra un dispositivo BLUETOOTH e l'unità. "On (Valore predefinito)": L'ingresso diventerà automaticamente "BT AUDIO" quando viene collegato un dispositivo BLUETOOTH. "Off": La funzione è disabilitata. • Se l'ingresso non cambia automaticamente, impostare su "Off" e modificare l'ingresso manualmente.
Auto Reconnect	Questa funzione effettua la riconnessione automatica al dispositivo BLUETOOTH collegato per ultimo quando si cambia l'ingresso su "BT AUDIO". "On (Valore predefinito)": Usare esta funzione "Off": Questa funzione non verrà utilizzata • Questo potrebbe non funzionare con alcuni dispositiivi BLUETOOTH.
Pairing Information	È possibile initializzare le informazioni di abbinamento salvate su但这a unità. Premendo ENTER quando è visualizzato "Clear" vengono inizializzate le informazioni di abbinamento memorizzate in但这a unità. • Questa funzione non initialità le informazioni di abbinamento sul dispositivo BLUETOOTH. Quando si abbina nuovamente l'unità al dispositivo, assicurarsi di cancellarepreventamente le informazioni di abbinamento sul dispositivo BLUETOOTH. Per informazioni su come cancellare le informazioni di abbinamento,fare riferimento al manuale di istruzioni del dispositivo BLUETOOTH.

Device	Visualizza il nome del dispositivo BLUETOOTH collegato all'unità. • Il nome non viene visualizzato quando “Status” è “Ready” e “Pairing”.
Status	Visualizza lo stato del dispositivo BLUETOOTH collegato all'unità. “Ready”: Non abbinato “Pairing”: Abbinato “Connected”: Connessione riuscita

• Attendere alcuni istanti se non è possible selezionare "Bluetooth". Apparirà quando si avvia la funzione BLUETOOTH.

Aggiornamento del firmware

Funzione aggiornamento di但这a unità

Questa unità dispone di una funzione che consente di aggiornare il firmware (il software diSYSTEMA)tramite una rete o la porta USB. Questo ci consente di apportare miglioramenti a numerous operazioni e di aggiungere funzionalità.

Per informazioni sulle funzioni di riproduzione aggiornate, vedere qui.

Procedura di aggiornamento del firmware

Sono disponibili due metodi per l'aggiornamento del firmware: tramite la rete e tramite USB. L'aggiornamento può richiedere circa 20 minuti per il completamento con ciascuno dei due metodi: tramite la rete o tramite USB. Inoltre, le impostazioni esistenti vengono salvate indipendentamente dal dato utilizzato per l'aggiornamento.

Quando esta unità è collegata a una rete, sul display potrebbero essere visualizzate delle notifiche relative agli aggiornamenti del firmware. Per eseguire l'aggiornamento, selezionare "Update" con i tasti cursore del telecomando e premere ENTER. Quando l'aggiornamento è completo, viene visualizzato "Completed!".

• Per le informazioni più recenti sugli aggiornamenti, visitare il site web della nostra azienda. Non è necessario aggiornare il firmware di但这a unità se non è disponibile nessun aggiornamento.
• Prima di aggiornare, assicurarsi che il microfono per la configurazione degli alltoparlanti non sua collegato.

• Durante un aggiornamento, non

• Scollegare e ricollegare qualsiasi cavo, dispositivo di archivazione USB, microfono di configurazione degli altoparlanti o cuffie, né effettuare alcuna operazione sul componente, come spegnere l'alimentazione

• Accesso a questa unità da un PC o uno smartphone mediante un'applicazione

Dichiarazione liberatoria: Il programma e la relativa documentazione online sono forniti per l'uso sotto la propria responsabilità.

Non saremo responsabili e l'utente non riceverà rimborsi per danni relativi a reclami di qualunque tipo per quanto riguarda l'utilizzo del programma o della documentazione online che lo accompagna da parte dell'utente, independentemente alla teoria legale, e se derivi da atto illecito o da contratto. In nessun caso saremo responsabili rispetto all'utente o a terzi per eventuali dati speciali, indiretti, incidentali o

consequenziali di qualsiasi tipo, compresi, ma non limitati a, compensazione, rimborso o danni derivanti da perdita di profitti presenti o possibili, perdita di dati o per qualsiasi altro motivo.

Aggiornamento del firmware tramite rete

• Controllare che l'unità sia accesa e la connessione a Internet sia stata stabilita.
• Spagnere il componente di controllo (PC, ecc.) collegato alla rete.
• Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archivazione USB o dei contenti del server.
• Quando "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" nel menu Home è impostato su "On", impostarlo su "Off".

• La descrizione potrebbe differire dal display su schermo, ma cui non cambia il modo di funzionamento o la funzione.

• Spostare l'ingresso sul teilevisore a quello assegnato all'unità.

• Premere sul telecomando.

1. SeLECTIONARE "System Setup" - "Miscellaneous" - "Firmware Update" - "Update via NET" con i cursori nell'ordine, quindi premere ENTER.

• Se "Firmware Update"iene visualizzato in grigio e non più essere selezionato, attendere alcuni istanti finché non si avvia.

• Non è possibile selezionare "Update via NET" se non c'è nulla da aggiornare.

• Premere ENTER con "Update" selezionato per avviare l'aggiornamento.

• Durante l'aggiornamento, lo schermo del teilevisore potrebbe oscurarsi a seconda del programma aggiornato. In quello caso, controllare il progre dire dell'operazione sul display di quella unità. Lo schermo del teilevisore rimane nero fino a quando l'aggiornamento non è completo e l'alimentazione non viene riattivata.

• "Quando l'aggiornamento è completo, viene visualizzato "Completed!".

• Premere STANDBY/ON su questa unità per mettere l'unità in standby. Il processo è completato e il firmware è aggiornato all'ultima versione disponibile.
  Nonutilzzare 出 sul telecomando.

Se viene visualizzato un messaggio di erre: Quando si verifica un erre, sul display dell'unità viene visualizzato il messaggio

"* - ** Error!". (" * " rappresenta un carattere alfanumerico.) Controllare quanto segue:

• -01 , -10 : cavo Ethernet non trovato. Collegare correttamente il cavo Ethernet.
• *- 02 ^ 串 - 03 ^ 串 - 04 ^ 串 - 05 ^ 串 - 06 ^ 串 - 11 ^ 串 - 13 ^ 串 - 14 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串 ^ 串

internet. Controllare quanto segue:

• Il router è acceso
• Questa unità e il router sono collegati tramite la rete Provare a scollegare e quindi ricollegare l'alimentazione dell'unità e del router. Ciò potrebbe risolverve il problema. Se più non si riesce a connettersi a Internet, il server DNS o il server proxy potrebbero essere temporaneamente non in funzione. Controllare lo stato del servizio con il provider di servizi Internet.
• Altri: Scollegare e ricollegare il cavo di alimentazione CA, quando ripetere dall'inizio.

Aggiornamento tramite USB

• Prepare un dispositivo di archivazione USB da 128 MB o più grande. Formato sistema file FAT16 o FAT32.
• I supporti inserti in unlettore di schede USB non possono essere utilizzati per cette funzione.
• I dispositiivi di archivazione USB con funzioni di sicurezza non sono supportati.
• Gli hub USB e i dispositivi USB dotati della funzione hub non sono supportati. Non collegare tali dispositivi all'unità.
• Eliminare tutti i dati memorizzati sul disposativo di archivazione USB.
• Spagnere il componente di controllo (PC, ecc.) collegato alla rete.
• Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archivazione USB o dei contentuti del server.
• Quando "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" nel menu Home è impostato su "On", impostarlo su "Off".

• Alcuni dispositivi di archivazione USB potrebbero richiedere molto tempo per caricare, potrebbero non essere caricati correttamente, oppure potrebbero non essere alimentati correttamente in base al disposativo o al loro contentuto.

• Non saremo responsabili in alcun modo per qualsiapi perdita o danneggiamento di dati o per la mancata memorizzazione derivanti dall'utilizzo del dispositivo di archivazione USB con但这a unità. Grazie per la vostra comprenzione.

• La descrizione potrebbe differire dal display su schermo, ma cui non cambia il modo di funzionamento o la funzione.

• Collegare il dispositivo di archivazione USB al PC.

• Scaricare sul proprio PC il file del firmware dal除去 web della nostra azienda e decomprimerlo.

I file di firmware vengono denominati nel segunte modo:
PIOSLM1001_S50000SASAFPSP_***.zip
Decomprimere il file sul PC. Il numero di file e cartelle decompressi varia a seconda del modello.

1. Copiare tutti i file e le cartelle decompressi nella cartella principale del dispositivo di archivazione USB.

2. Assicurarsi di copiare i file decompressi.

3. Collegare il dispositorio di archivazione USB alla porta USB di quella unità.

4. Se si collega un drive hard disk USB alla porta USB dell'unità, raccomandiamo di utilizzare il relative adattatore CA per alimentarlo.

5. Se il dispositorio di archivazione USB è stato suddiviso, ciascuna-Sezione verrà trattata come un dispositorio independente.

6. Spostare l'ingresso sul teilevisore a quello assegnato all'unità.

7. Premere sul telecomando.

1. SeLECTIONARE "System Setup" - "Miscellaneous" - "Firmware Update" - "Update via USB" con i cursori nell'ordine, quindi premere ENTER.

• Se "Firmware Update"iene visualizzato in grigio e non più essere selezionato, attendere alcuni istanti finché non si avvia.

• Non è possibile selezionare "Update via USB" se non c'è nulla da aggiornare.

• Premere ENTER con "Update" selezionato per avviare l'aggiornamento.

• Durante l'aggiornamento, lo schermo del teilevisore potrebbe oscurarsi a seconda del programma aggiornato. In quello caso, controllare il progre dire dell'operazione sul display di quella unità. Lo schermo del teilevisore rimarrà oscurato fino a quando l'aggiornamento non sare.completato e l'alimentazione riattivata.

• Durante l'aggiornamento, non spegnere, né scollegare e quindi ricollegare il dispositivo di archivazione USB.

• Quando l'aggiornamento è completo, viene visualizzato "Completed!".

• Scollegare il dispositivo di archivazione USB da但这a unità.

• Premere STANDBY/ON su questa unità per mettere l'unità in standby. Il processo è completato e il firmware è aggiornato all'ultima versione disponibile.
  Nonutilizzare 日 sul telecomando.

Se viene visualizzato un messaggio di erre: Quando si verifica un erre, sul display dell'unità viene visualizzato il

messaggio" - Error!".(" " rappresenta un carattere alfanumerico.) Controllare quanto segue:

• -01, -10 : Dispositivo di archivazione USB non trovato. Controllare se il dispositivo di archivazione USB o il cavo USB sono correttamente inseriti nella porta USB di这一点a.

Collegare il dispositivo di archivazione USB a una fonte di alimentazione esterna se dispone di una propria alimentazione.

• - 05 , - 13 , - 20 , - 21 : Il file firmware non è presente nella cartella principale del dispositorio di archivazione USB, o il file firmware è relativato a un'alto modello. Riprovare dallo scarcamento del file di firmware.
• Altri: Scollegare e ricollegare il cavo di alimentazione CA, quando ripetere dall'inizio.

Risoluzione dei problemi

Prima di iniziare la procedura

I problemi potrebbero essere risolti semplicamente. accendendo/spegnendo l'alimentazione o scollegando/ collegando il cavo di alimentazione, il che è più semplice che operare sulla connessione, l'impostazione e la procedura operativa. Provarquequeste simplici azioni siasull'unitàsua sul dispositivo connesso. Se il problema è che il video o l'audio non sono emessi o che l'operazione collegata via HDMI non funziona, scollegare/collegare il cavo HDMI potrebbe risolverlo. Quandiso ricollega,fare attenzione a non avvolgere il cavo HDMI, dato che il cavo HDMI avvolto potrebbe non adattarsi bene. Dopo averla ricollegata, specnere e quindi riaccendere l'unità e il dispositivo collegato.

• L'unità contiene un microPC per le funzioni di elaborazione e controllo del segnale. In situazioni molto rare, gravi interferenze, disturbi provenienti da una fonte esterna o elettricità statica potrebbero causarne il blocco. Nell'improbabile caso che ciò accada, scollegare il cavo di alimentazione alla presa di corrente, attendere almeno 5 secondi, quindi ricollegarlo.
• Non potremo essere chiamati a risarcire eventuali danni (come il costo di noleggio di CD) dovuti a mancate registrazioni per malfunzionamento dell'unità. Prima di registrarare dati importanti, assicurarsi che il materiale sare registrato correttamente.

Se il funzionamento diventa instabile

Provare a riavviare l'unità

Il problema potrebbe risolversi riavviando l'unità. Dop a venerioso in standby l'unità, tenere premuto STANDBY/ON su questa unità per almeno 5 secondi per riavviare l'unità. (Le impostazione nell'unità vengono mantenate.) Se il riavvio dell'unità non risolve il problema, provare ascollegare e quindi ricollegare l'alimentazione dell'unità e degli altri componenti collegati.

Resetture l'unità (questo resetta le impostazioni

dell'unità ai valori predefiniti)

Se il riavvio dell'unità non risolve il problema, ripristinare l'unità allo stato in cui erai al momento della spedizione potrebbe risolverè il problema. Le proprie impostazioni verranno inizializzateanche quando si effettua il reset, consigliamo quando di annotare le proprie impostazioni prima di fare quanto segue.

1. Premere l sul telecomando, selezionare "System Setup" - "Miscellaneous" - "Load Default" in Home e premere ENTER.
2. Selezionare "Yes", e quindi premere ENTER.
3. L'unità va in standby e le impostazioni vengono resettate.

Alimentazione

Impossible accendere l'unità

• Assicurarsi che il cavo di alimentazione sia inserito correttamente nella presa di corrente.
• Scollegare il cavo di alimentazione alla presa di corrente, attendere almeno 5 secondi, quindi ricollegarlo.

L'unità si spegne inaspettatamente

• L'unità va automaticamente in standby quando è impostato "System Setup" - "Hardware" - "Power Management" - "Auto Standby" nelle funzioni Home.
• Se sul display appara "CHECK SP WIRE", i cavi dei diffusori potrebbero essere in corto circuito. Assicurarsi che i cavi dei diffusori non siano in contatto gli uni con gli altri né con la parte posteriori dell'unità, quando riaccendere l'unità.
• La funzione del circuito di protezione potrebbe essersi attivata a seguito di un aumento anomalo della temperatura dell'unità. Se ciò dovesse verificarsi, l'unità continuera a spegnersi ancche se si prova a riaccenderla. Assicurarsi che vi sia uno spazio di ventilazione sufficiente attorno all'unità, attendere che l'unità si raffreddi e provare a riaccenderla.

AVVERTENZA: Se l'unità emette fumo, odori o rumori anomali, scollegare immediatamente il cavo di alimentazione alla presa a muro e contattare il rivenditore

o I'assistenza della notre azienda.

Audio

• Assicurarsi che il microfono per la configurazione degli altoparlanti non sua ancor collegato.
• Confermare la correttezza del collegamento tra l'uscita del disposativo e l'ingresso dell'unità.
• Assicurarsi che nessun cavo di collegamento sia piegato, attorcigliato o danneggiato.
• Se l'indicatore MUTING lampeggia sul display, premere sul telecomando per annullare il muting.
• Quando le cuffie sono collegate al jack PHONES, non viene emesso alcun suono dagli altoparlanti.
• Quando "System Setup" - "Source" - "Audio Select" - "Fixed PCM" in Home è impostato su "On", non viene riproduzione l'audio quando il segnale in ingresso è diverso da PCM. Cambiare l'impostazione in Off.

Se le azioni precedenti non risolvono il problema, controllare quanto segue:

Nessuna emissione di suono dal tevisore

• Spostare il selettore di ingresso dell'unità sulla posizione corrispondente al terminale a cui è collegato il tevisore.
• Se il tevisore non supporta la funzione ARC,或者其他 collegamentotramiteHDMI,collegareiltevisoreaquestaunitausando un cavodigitale ottico,un cavodigitalecoassialeo un cavodudioanalogico.

Nessuna emissione di suono da unlettore collegato

• Spostare il selettore di ingresso dell'unità sulla posizione corrispondente al terminale a cui è collegato illettore.
• Controllare l'impostazione dell'uscita audio digitale del componente collegato. Su alcune console per videogiochi, come quella che supportano i DVD, l'impostazione predefinita è OFF.
• Con alcuni dischi DVD-Video, è necessario selezionare un formato di uscita audio da un menu.

Nessuna emissione di suono da uno dei diffusori

• Accertarsi che la polarità dei cavi dei diffusori (+/−) sa corretta e che non ci siano cavi nudi a contatto con la parte metallica dei terminali dei diffusori.
• Assicurarsi che i cavi degli altoparlanti non siano in corto.
• Verificare che i collegamenti dei diffusori siano stati effettuali correttamente. ( P9) Le impostazioni per l'ambiente dove sono collegati i diffusori devono essere effettuate in "1. Full Auto MCACC" in Initial Setup. ( P16)
• In base alla fonte e alla modalità di ascolto corrente, gli altoparanti surround potrebbero non produrre molto suono. Selezionare un'altra modalità di ascolto per verificare l'eventuale emissione del suono.

II subwoofer non produce alcun suono

• Quando si riproduce materiale sorgente che non contiene informazioni nel canale LFE, il subwoofer non produce alcun suono.

Si sentono disturbi

• L'utilizzo di fascette per cavi per raccogliere i cavi RCA insieme ai cavi di alimentazione, il cavo di potenza, ecc. può prometterre le prestazioni audio, quando evitare di farlo.
• Un cavo audio può captere interferenze. Provarere riposizionando i cavi.

Non si sente l'inizio dell'audio ricevuto tramite HDMI

• Poiché è necessario un tempo magiore per identificare il formato di un segnale HDMI rispetto ad altri segnali audio digitali, l'uscita dell'audio potrebbe non avviarsi immediatamente.

Il volume dell'audio diminuisce all'improvviso

• Quando la temperatura interna dell'unità supera un determinato valore per periodi prolongati, è possible che il volume venga abbassato automaticamente per proteggere i circuiti.

Modalità di ascolto

• Per fruire della riproduzione digital surround, ad esempio Dolby Digital, i segnali audio devono passaretramite cavo HDMI, cavo digitale coassiale o cavo digitale ottico. L'uscita audio delve essere impostata su bitstream sullettore Blu-ray Disc o altri dispositivo collegato.
• Premere più volte i sul telecomando per cancellare la visualizzazione di但这a unità per controllare il fornato in ingressso.

Se le azioni precedenti non risolvono il problema, controllare quanto segue:

Impossibile selezionare la modalità di ascolto desiderata

• A seconda dello stato di collegamento dell'altoparlante, alcune modalità di ascolto potrebbero non essere selezionate. (→P35)

Nessun audio con Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio e DTS:X.

• Se non è possibile emettere formati come Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio o DTS:X secondo il formato della sorgente, nelle impostazioni dellettore Bluray provare ad impostare "BD video supplementary sound" (o re-encode, secondary sound, video additional audio, ecc.) su "Off". Modificare la modalità di ascolto per ciascuna sorgente dopo aver modificato l'impostazione per confermare.
• Prevediamo di introdurre il supporto per il formato audio Dolby Atmos e DTS:X tramite aggiornamenti del firmware di但这a unità.

Informazioni sui segnali DTS

• In caso di supporti che passano improvisamente da DTS a PCM, la riproduzione PCM potrebbe non essere avviata immediatamente. In tal caso, è necessario arrestare illettore per circa 3 secondi e poi riprendere la riproduzione.

• Con alcunilettori CD o LD non sare possibile la riproduzione corretta di materiale DTS,anche se illettore è collegato a un ingresso digitale sull'unità. Di solito ciò accade perché il flusso di bit DTS è stato elaborato (es., livello di uscita, frequenza di campionamento o risposta di frequenza sono stati modificati) e l'unità non lo riconosce come un segnale DTS autentico. In tali casi, si potrebbero udire disturbi.

• La riproduzione dei contenuti del programma DTS, l'uso della pausa, la funzione di avanzamento rapido o riavolgimento rapido sullettore potrebbero produrre un breve rumore udibile. Questo non è un malfunzionamento.

Video

• Confermare la correttezza del collegamento tra l'uscita del disposativo e l'ingresso dell'unità.
• Assicurarsi che nessun cavo di collegamento sia piegato, attorcigliato o danneggiato.
• Quando l'imagine del teilevisore è sfocata o poco chiara, il cavo di alimentazione o i cavi di collegamento dell'unità potrebbero aver创建工作 interferenze. In tal caso, Maintainere la distance fra il cavo dell'antenna del teilevisore e i cavi dell'unità.
• Assicurarsi che la commutazione delle schermate di ingressso sia corretta sul lato del monitor, per esempio del teilevisore.

Se le azioni precedenti non risolvono il problema, controllare quanto segue:

Non c'é alcun video

• Spostare il selettore di ingresso dell'unità sulla posizione corrispondente al terminale a cui è collegato illettore.

Assenza di immagini provenienti da una sorgente collegata a un terminale HDMI IN.

• Per visualizzare sul teilevisore il video proveniente dal

lettore collegato perché l'unità è in standby, è necessario abilitare "System Setup" - "Hardware" - "HDMI" - "HDMI Standby Through" in Home. Consultare (→P48) per informazioni circa HDMI Standby Through.

• Controllare se viene visualizzato "Resolution Error" sul display di但这a unità quando il video in ingressotramite il terminale HDMI IN non viene visualizzato. In quello caso, il tevisore non supporta la risoluzione dell'ingresso video dallettore. Cambiare l'impostazione sullettore.
• L'affidabilità del funzionamento con un adattatore da HDMI a DVI non è garantita. Inoltre, i segnali video da un PC non sono supportati.

Sfarfallio delle immagini

• É possibile che la risoluzione dellettore non sia compatibile con quale del teilevisore. Se si è collegato unlettore a questa unità mediente cavo HDMI, provare acambiare la risoluzione in uscita dellettore. La situazione potrebbe migliorareanche modificando la modalità dello schermo del teilevisore.

Il video e l'audio non sono sincerizzati

• Il video potrebbe essere ridardato rispetto all'audio a seconda delle impostazioni e delle connessioni con il teilevisore. Per regolarlo, premere sul telecomando, e regolare in "Other" - "Sound Delay" in "AV Adjust".

■ Funzioni automatiche

Non sono disponibili funzioni automatiche con dispositivi conformi a CEC, ad esempio un tevisore.

• In Home dell'unità, impostare "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" su "On".
• É inoltre necessario impostare il collegamento HDMI sul dispositorio conforme a CEC. Controllare il manuale di istruzioni.
• Quando sicollege unlettore o unmasterizzatore Sharp tramiteHDMI,impostare“Hardware”-“HDMI”-“HDMI

Standby Through" su "Auto" nel menu System Setup.

■ Trasmissioni FM

La riscione della radio è scarsa oppure è presente una notevole interferenza.

• Ricontrollare il collegamento dell'antenna.
• Allontanare l'antenna dal cavo di potenza o dal cavo di alimentazione.
• Spostare l'unità lontano dal tevisore o dal PC.
• Automobili e aeroplani di passaggio possono causare interferenze.
• I muri di cemento indeboliscono i segnali radio.
• Ascoltare la stazione in mono.
• La ricercaione FM potrebbe migliorare utilizzando il terminale per antenna a muro usato per il tevisore.

Funzione BLUETOOTH

• Provare a collegare/scollegare l'alimentazione dell'unità e provare ad accendere/speggere il dispositivo abilitato BLUETOOTH. Il riavvio del dispositivo abilitato BLUETOOTH può risultare efficace.
• I dispositivi abilitati BLUETOOTH devono supportare il profilo A2DP.
• In prossimità di componenti quali fornì a microonde o telefoni cordless che utilizzato one radio nella gamma 2,4GHz, potrebbe verificarsi un'interferenza di one radio che disabilita l'uso di但这a unità.
• Se c'è un oggettoto metallico vicino all'unità, la connessione BLUETOOTH potrebbe non essere possibile in quanto il metallo ha un effetto sulle onde radio.

Se le azioni precedenti non risolvono il problema, controllare quanto segue:

Impossibile connettersi con esta unità

• Controllare che la funzione BLUETOOTH del dispositivoabilitato BLUETOOTH sua abilitata.

La riproduzione della musica non è disponibile sull'unitàancheafterstabilitoconsuccesso la connessione BLUETOOTH

• Quando il volume audio del dispositivo abilitato BLUETOOTH è impostato su un valore basso, la riproduzione dell'audio potrebbe non essere disponibile. Aumentare il volume del dispositivo abilitato BLUETOOTH.
• Alcuni dispositivi abilitati BLUETOOTH potrebbero essere muniti di selettore Invia/Ricevi. Selezionare la modalità Invia.
• A seconda delle caratteristiche o delle specifiche del dispositivo BLUETOOTH, la riproduzione su questa unità potrebbe non essere possibile.

Il suono è interrotto

• Potrebbe essersi verificato un problema con il dispositivoabilitato BLUETOOTH. Verificare le informazioni su Internet.

La qualità audio è scadente dopo il collegamento con un dispositivo BLUETOOTH

• La ricezione BLUETOOTH è scadente. Spostare il dispositorio BLUETOOTH più vicino all'unità o rimuovere eventuali ostacoli presenti tra il dispositorio BLUETOOTH e l'unità.

Funzione di rete

• Se non è possibile selezionare un servizio di rete, quello diventerà selezionabile una volta avviata la funzione di rete. Sarà necessario circa un minuto per l'avvio.
• Quando NET lampeggia, esta unità non è collegata correttamente alla rete domestica.
• Provare a collegare/scollegare l'alimentazione dell'unità e del router, e provare a riavviare il router.
  Se il router LAN wireless desiderato non si trova

nell'elenco del punto di accesso, potrebbe essere stato impostato per nascondere l'SSID oppure la connessione ANY potrebbe essere spenta. Cambiare l'impostazione e riprovare.

Se le azioni precedenti non risolvono il problema, controllare quanto segue:

Impossible accedere alla Internet radio

• Determinati servizi o contentuti di rete disponibiliattraverso l'unità potrebbero non essere accessibili nelcaso che il fornitore del servizio mettesse fine al suoservizio.
• Assicurarsi che il modem e il router siano collegati correttamente e verificare che siano entrambi accesi.
• Verificare che la porta lato LAN del router sia collegata correttamente a这一点a.
• Assicurarsi che il collegamento a Internet da altri componenti sia possibile. Se il collegamento non è possibile, spegnere tutti i componenti collegati alla rete, attendere quale istante, quando accendere nuovamente i componenti.
• Se una stazione radio specifica non è disponibile per l'ascolto, accertarsi che l'URL registrato sia corretto, o se il formato distribuito alla stazione radio sia supportato da但这a unità.
• A seconda dell'ISP, è richiesta l'impostazione del server proxy.
• Assicurarsi che il router e/o il modem utilizzati siano supportati dal proprio ISP.

Impossibile accedere al server di rete

• L'unità deve essere collegata allo stesso router a cui è collegato il server di rete.
• Questa unità è compatibile con server di rete Windows Media® Player 11 o 12 o NAS compatibili con la funzionalità home network.

• Potrebbe essere necessario effettuare alcune impostazioni su Windows Media® Player. (→P22)

• Quando si utilizes un PC, è possible riproduire solamente i file musicali registrati nella raccolta di file multimediali di Windows Media® Player.

La riproduzione si arresta nelle ascoltano file musicali sul server di rete

• Accertarsi che il server di rete sia compatible con但这a unità.
• Quando il PC funziona come server di rete, provare a chiudere tutte le applicazioni ecctto il software server (Windows Media Player 12, ecc.).
• Se il PC sta scaricando o copiando file di grande dimensioni, la riproduzione potrebbe essere interrotta.

Dispositivo di archivazione USB

Il dispositorio di archivazione USB non è visualizzato

• Controllare se il dispositorio di archivazione USB o il cavo USB sono correttamente inseriti nella porta USB dell'unità.
• Scollegare il dispositivo di archivazione USB dall'unità, quando provare a ricollegarlo.
• Le prestazioni dell'hard disk che riceve l'alimentazione alla porta USB dell'unità non sono garantite.
• A seconda del tipo di formato, la riproduzione potrebbe non essere eseguita normalmente. Controllare il tipo dei formati file che sono supportati.
• I dispositiivi di archiviazione USB con funzioni di sicurezza potrebbero non essere riprodotti.

Rete LAN wireless

• Tentare di collegare/scollegare l'alimentazione del router LAN wireless e dell'unità, controllare lo stato di accensione del router LAN wireless e tentare di riavviare il router LAN wireless.

Se le azioni precedenti non risolvono il problema,

controllare quanto segue:

Impossible accedere alla LAN wireless

• L'impostazione del router LAN wireless potrebbe essere fissata su Manuale. Riportare l'impostazione su Auto.
• Provare la configurazione manuale. É possible che la connessione riesca.
• Quando l'impostazione del router LAN wireless si trova in modalità invisibile (la modalità per nascondere la chiave SSID) oppure quando QUALSIASI connessione è disattivata, l'SSID non è visualizzato. Cambiare l'impostazione e riprovare.
• Controllare che l'impostazione dell'SSID e della crittografia (WEP, ecc.) sua corretta. Assicurarsi che le impostazioni di rete dell'unità siano state impostate correttamente.
• Il collegamento a un SSD che include caratteri multi-byte non è supportato. Dare un nome all'SSID del router LAN wireless using solo caratteri alfanumerici a byte singolo e riprovare.

Collegamento a un SSID diverso dall'SSID selezionato

• Alcuni router LAN wireless consento di impostare più SSD per un'unica unità. Se si utilizza il pulsante di impostazione automatica su un router simile, potrebbe essere stabilita una connessione con un SSD diverso dall'SSID desiderato. Se ciò dovesse verificarsi, utilizzato il metod di connessione che prevede l'insertimento di una password.

La riproduzione audio viene interrotta e la comunicazione non funziona

• É possibile che non si riesca a ricevere le onde radio a causa di condizioni non idonee. Ridurre la distanza dal punto di accesso LAN wireless o rimuovere ostacoli per migliorare la visibilità e riprovare. Posizionare l'unità lontana da fornì a microonde o altri punti di accesso. Si consiglia di collocare il router LAN wireless (punto di accesso) e l'unità nella stessaStanza.

• Se c'è un oggetti metallico vicino all'unità, la connessione LAN wireless potrebbe non essere possibile in quanto il metallo ha un effetto sulleonde radio.

• Quando si utilizzano altri dispositivi LAN wireless in prossimità dell'unità, potrebbero verificarsi vari problemi come l'interruzione della riproduzione e della communicatesione. è possibile evitare tali problemi cuiando il canale del proprio router LAN wireless. Per istruzioni sulchio dei canali, vedere il manuale di istruzioni fornito con il router LAN wireless.
• É possibile che nella LAN wireless non sia disponible una larghezza di banda sufficiente. Eseguire il collegamento con un cavo Ethernet.

Telekomando

• Assicurarsi che le batterie siano installate con la polarità corretta.
• Installare nuove batterie. Non mescolare tipi diversi di batterie o batterie vecchie e nuove.
• Assicurarsi che但这a unità non sia esposta a luce solare diretta o a lui fluorescenti di tipo a invertitore. Riposizione, se necessario.
• Se esta unità è installata in uno scaffale o in un armadietto con sportelli di vetro colorato o se le porte sono chiuse, il telecomando potrebbe non funzionare in modo affidabile.

Display, OSD

II display non si illumina

• Quando il Dimmer è in funzione, il display potrebbe oscurarsi o addirittura spegneri. Premere il pulsante DIMMER e modificare il livello di luminosità del display.

Altri

É possible che esta unità emetta rumori anomali

• Se alla stessa presa a muro a cui è collegata esta unità è stata collegata un'altra unità, il rumore potrebbe essere un effetto di esta seconda unità. Se scollegando il cavo di alimentazione della seconda unità la situazione migliorara, utilizzato una presa a muro differente per cette seconda unità.

Quando si effettua Full Auto MCACC, appeare il messaggio "Noise Error"

• Questo più essere dovuto a un guasto nell'unità altoparlante. Controllare se l'unità emette suoni normali.

La funzione DRC non funziona

• Accertarsi che il materiale sorgente via Dolby Digital, Dolby Digital Plus, Dolby TrueHD, o DTS.

Caratteristiche generali

Sezione amplificatore (audio)

Potenza nominale di uscita (FTC) (Nord America) Con carichi di 4 ohm, entrambi i canali pilotati, da 1kHz ; potenza nominale RMS minima 50 watt per canale, con distorsione armonica totale non superiore a 1% da 250 milliwatt all'output nominale.

Potenza di uscita modalità Surround ( * ) (4 ohm, 1 kHz THD 1%) 80 W per canale

• Uscita di riferimento per ciascun diffusore.
  A seconda della sorgente e delle impostazioni della modalità di ascolto, potrebbe non essere emesso alcun suono.

Potenza nominale di uscita (IEC) (Europa)
6 canali × 80 W a 4 ohm, 1 kHz, 1 canale pilotato 1% THD (distorsione armonica totale)

Sensibilità e impedenza d'ingresso (1 kHz 80 W/4 Ω)
200 mV/47 kΩ (LINE (Sbilanciato))
6,0 mV/47 kΩ (PHONO MM)

Livello e impedenza di uscita RCA nominale 1 V/470 Ω (SUBWOOFER PRE OUT)

Sovraccarico phono 30 mV (MM 1 kHz 1%)

Risposta in frequenza 10 Hz - 40 kHz/+1 dB, -3 dB

Caratteristiche di controlo dei toni ± 10dB 90Hz (BASS) ± 10dB 7,5kHz (TREBLE)

Impedenza uscita cuffie 102Ω

Uscita nominale cuffie 85 mW (32 Ω, 1 kHz, 10% THD (distorsione armonica totale))

Sezione sintonizzatore

Gamma di frequenza sintonizzazione FM

87,5 MHz - 107,9 MHz (Nord America)

Gamma di frequenza sintonizzazione DAB (VSX-S520D)

Sistema di comunicazione Specifica BLUETOOTH versione 4.1+LE

Banda di frequenza Banda 2,4 GHz

Metodo di modulazione FHSS (Freq Hopping Spread Spectrum)

Profili BLUETOOTH compatibili A2DP 1.2

AVRCP 1.3

HOGP-Host (Client)

Dispositivo HOGP-HID (Server)
Servizio HID (HIDS)

Gamma di trasmissione (A2DP) 20 Hz - 20 kHz (frequenza di campionamento 44,1 kHz)

Gamma massima di comunicazione Circa 15 mswana ostacoli (*)

• La gamma reale varierà a seconda di fattori quali ostacoli tra i dispositivi, campi magnetici attorno a un forn o a microonde, elettricità statica, telefoni cordless, sensibilità di ricezione, prestazioni dell'antenna,istema operativo, applicazioni del software, ecc.

Generale

Alimentazione CA 100 - 240 V, 50/60 Hz

Consumo elettrico 60 W

0,2 W (stand by, Nord America)

0,38 W (Stand-by, Europa)

16 W (audio assente)

2 W (HDMI Standby Through)

2 W (standby di rete)

Risoluzione video massima 4k 60 Hz (YCbCr 4:4:4)

Ingressi audio

DIGITAL OPTICAL (TV)

COAXIAL (CD)

Analogico

1 (BD/DVD), 2 (CBL/SAT), PHONO (designato)

Output Audio

Analogico

SUBWOOFER PRE OUT

Uscite del diffusore

FRONT L/R, CENTER, SURROUND L/R, SUBWOOFER

Cuffie

PHONES (anteriore, 3,5mm

Altri

USB: 1 (anteriore, Ver.2.0, 5 V/1 A)

Ethernet: 1

Setup Mic: 1

Informazioni su HDMI

Funzioni compatibili

HDMI (High Definition Multimedia Interface) è uno standard di interfaccia digitale per la connessione di televisors, proiettori,lettori di dischi Blu-ray/DVD,decoder e altri componenti video. Finora, erano richiesti vari cavi audio e video separati per collegare componenti AV. Con HDMI, un unico cavo più trasportare segnali di controllo, video digitale e audio digitale (PCM a 2 canali,audio digitale multicanale e PCM multicanale).

Funzionalità HDMI CEC: Utilizzato dispositivi e cavi HDMI conformi alla specifica CEC (Consumer Electronics Control) dello standard HDMI, è possibile utilizzato numerous operazioni automatiche. è possibile utilizzato funzioni quali collegamento della commutazione ingressi al selettor di ingresso e alettori, controlo del volumetramite il telecomando e messa in standby automatica di但这a unità quando si spegne il teilevisore L'unità è progettata in modo da poter essere collegata a prodotti conformi allo standard CEC, ma non esiste alcuna garanzia che possa funzionare in modo interattivo con tutti i dispositivi CEC.

ARC (Audio Return Channel): Utilizzando un singolo cavo HDMI per collegare un tevisore che supporta lo standard ARC, è possibile non solo inviate i segnali audio e video in uscita al tevisore, maanche ricevere su但这a unità i segnali audio provenienti dal tevisore.

HDMI Standby Through: Anche se questa unità si trov a in standby, i segnali in ingresso provenienti dai componenti AV vengono trasmessi al teilevisore.

Deep Color: Collegando dispositivi che supportano Deep Color, è possibile riproduire sul tevisore i segnali video che arrivano dai dispositivi con ancora più colori.

x.v.ColorTM: Questa Tecnologia consente di ottenere colori,.
ancora più realistici ampliando il gamut dei colori.

3D: Consente di trasmettere segnali video 3D dai componenti AV al teilevisore.

4K: Questa unità supportà i segnali video 4K (3840 × 2160p) e 4K SMPTE (4096 × 2160p)

LipSync: Questa impostazione corregge automaticamente agli eventuale mancata sincronizzazione tra i segnali audio e video in base ai dati dal teilevisore compatibile con HDMI LipSync.

Formatai audio supportati

DSD: Freqenze di campionamento supportate: 2,8 MHz Illettore Blu-ray Disc/DVD devesupportareanche l'uscita HDMI dei suddetti formati audio.

Risoluzioni supportate

Tecnologia di protezione del copyright: HDCP1.4/ HDCP2.2

Spazio colore (profondità colore): 720 × 480i 60Hz, 720 × 576i 50Hz, 720 × 480p 60Hz, 720 × 576p 50Hz, 1920 × 1080i 50/60Hz, 1280 × 720p 24/25/30/50/60Hz, 1680 × 720p 24/25/30/50/60Hz, 1920 × 1080p 24/25/30/50/60Hz, 2560 × 1080p 24/25/30/50/60Hz, 4K (3840 × 2160p) 24/25/30Hz, 4K SMPTE (4096 × 2160p) 24/25/30Hz : RGB/

YCbCr4:4:4 (8/10/12 bit), YCbCr4:2:2 (12 bit)
4K (3840 × 2160p) 50/60Hz, 4K SMPTE (4096 × 2160p)
50/60Hz : RGB/YCbCr4:4:4 (8 bit), YCbCr4:2:2 (12 bit), YCbCr4:2:0 (8/10/12 bit)

Informazioni di licenza e dei marchi

DOLBY ATMOS

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari."

Registrarile proprio prodotto su

http://www.pioneer.eu (Europa)

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispetti proprietari."

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari."

Ipocece IpooclyuBaHna.

"Tutti gli altri marchi di fabbrica sono di proprietà dei rispetti proprietari."
