1. Anschlieben der Laufsprecher 8
2. Anschlieben des Fernsehers 11
3. Anschließlich der HDMI-AV-Komponenten 12
4. Anschlieben der Audio-Komponenten 13
5. Anschlieben weiterer Kabel 14

Erste Einrichtung

Erste Einrichtung mit dem automatischen Startup-Assistenten 15

Wiedergabe

Wiedergabe von AV-Komponenten 18

Internetradio 19

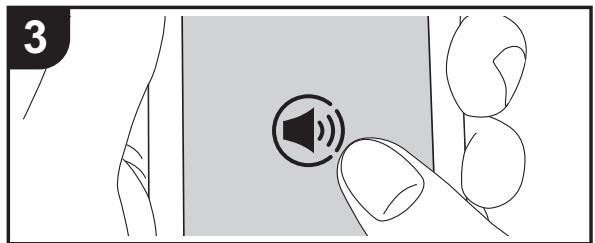

Spotify 21

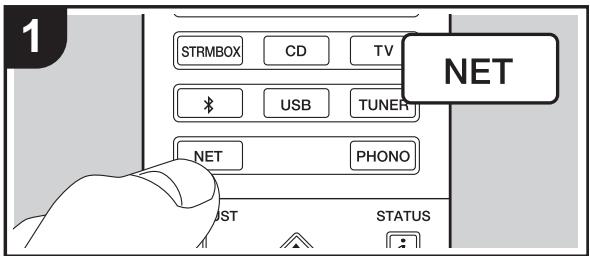

Music Server 22

USB-Speichergerat 24

AirPlay 26

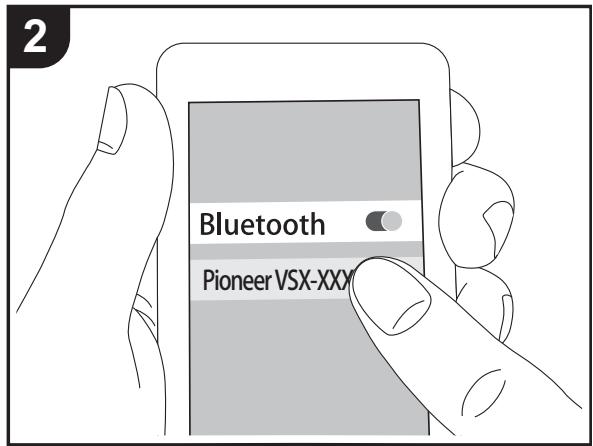

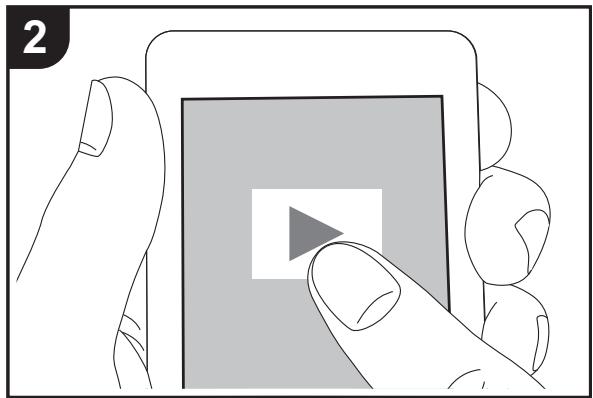

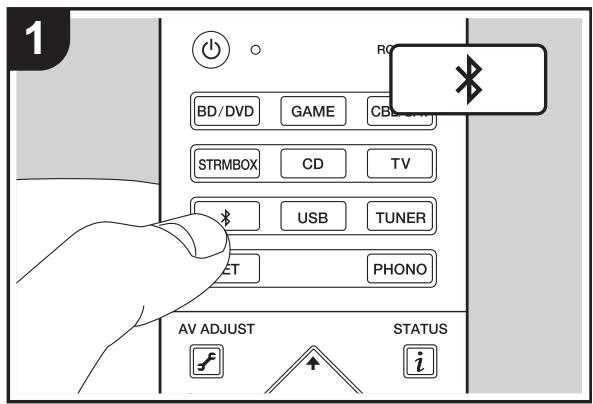

BLUETOOTH-Wiedergabe 27

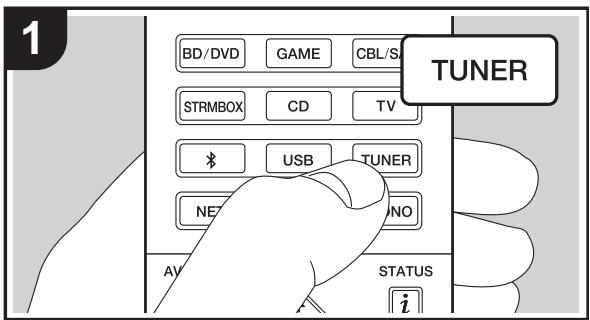

Wiedergabe von FM/DAB-Radio 28

Wiedergabemodi 31

AV Adjust 40

Erweiterte Einrichtung

System Setup 42

MCACC 51

Allgemeine technische Daten 65

UberHDMI 67

Lizenz- und Warenzeicheninformationen 68

Lieferumfang

Hauptgerat (1)

Fernbedierung (RC-933R) (1), Batterien (AAA/R03) (2)

Messmikrofon fur die Lautsprechereinrichtung (1)

DAB/FM-Antenne (1) (VSX-S520D)

FM-Zimmerantenne (1) (VSX-S520)

• Schließen Sie Laufsprecher mit einer Impedanz von 4 Ω bis 8 Ω an.
• Das Netzkabelarf derst angeschlossen werden, wenn alle anderen Kabelverbindungen hergestellt wurden.
• Wir übernehmen keine Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen.
• Es werden möglicherweise Funktionen über Firmware-Updates ergänzt, und Dienste werden möglicherweise von ihren Anbietern eingestellt, sodass eine Netzwerkdienste zukünftig möglicherweise nicht mehr verfügbar sind. Außen dem konnen die verfügbaren Dienste je nach Region variieren.
• Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige Ankündigung vorbehalten.
• Es ist Unterstützung für das Dolby Atmos und DTS:X-Audioformat über ein Firmware-Update these Geräts geplant. Weitere Informationen finden Sie auf unserer Website.

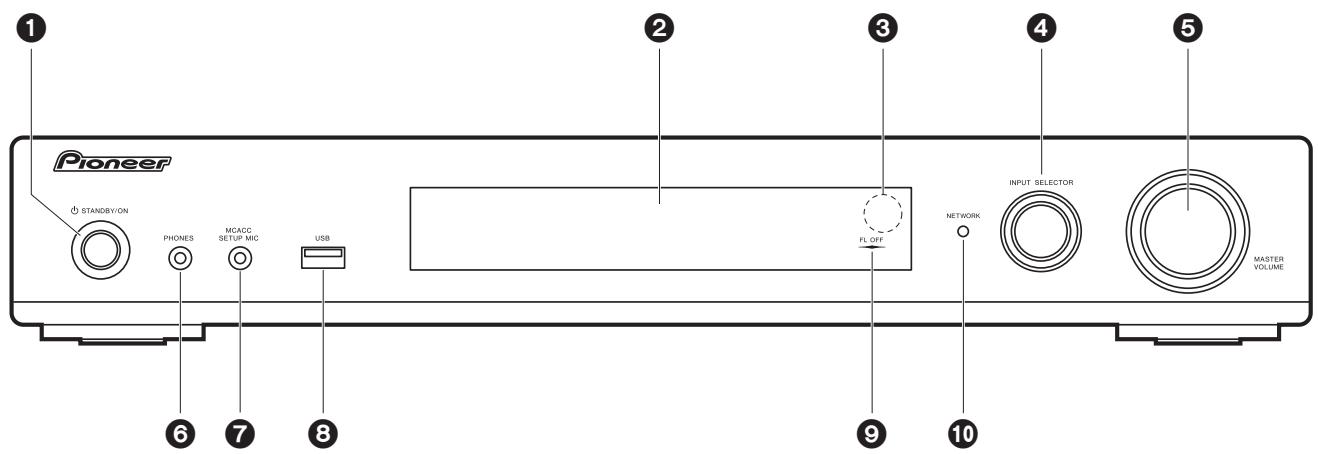

Bedienfeld

1. STANDBY/ON Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.
2. Display ()P7
3. Fernbedienungssensor
4. INPUT SELECTOR-Regler: Wechseln den Eingang, der wiedergegeben werden soll. (BD/DVD/CBL/SAT/GAME/STRM BOX/CD/TV/PHONO/DAB(VSX-S520D)/FM/NET/USB/BT AUDIO)
5. MASTER VOLUME-Regler: Ermöglicht die Anpassung der Lautstärke.
6. PHONES-Buchse: Hier konnen Stereokopfhörer mit Ministecker (Ø 3,5 mm) angeschlossen werden.
7. MCACC SETUP MIC-Buchse: Zum Anschluss des mitgelieferten Messmikrofons für die Laufsprecher.

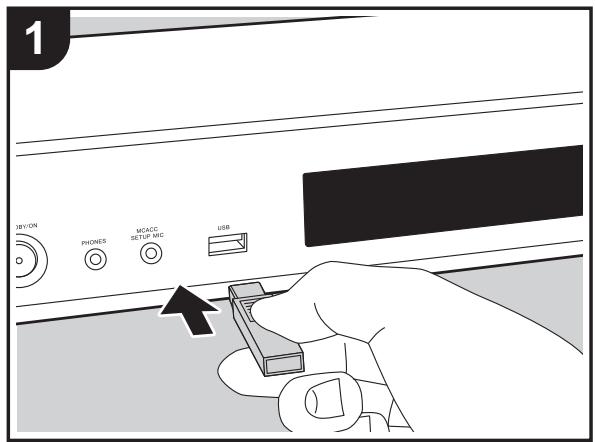

8. USB-Anschluss: Ein USB-Speichergerät wird angeschlossen, sodass die darauf gespeicherten Musikdaten abgespielt werden können. Es können auch USB-Geräte über ein USB-Kabel mit Strom versorgt werden (maximal 5V/1A).
9. FL OFF-Anzeige: Diese Anzeige leuchtet, wenn Sie mehrfach DIMMER gedrückt haben, um das Display auszuschalten.
10. NETWORK-Anzeige: Diese Anzeige leuchtet, wenn diese Gerät eingeschaltet ist, "NET" mit dem Eingangssselektor ausgewählt wurde und das Gerät mit dem Netzwerk verbunden ist. Diese Anzeige leuchtet, wenn sich das Gerät im Standby-Modus befindet und Funktionen wie HDMI CEC und Network Standby aktiviert sind.

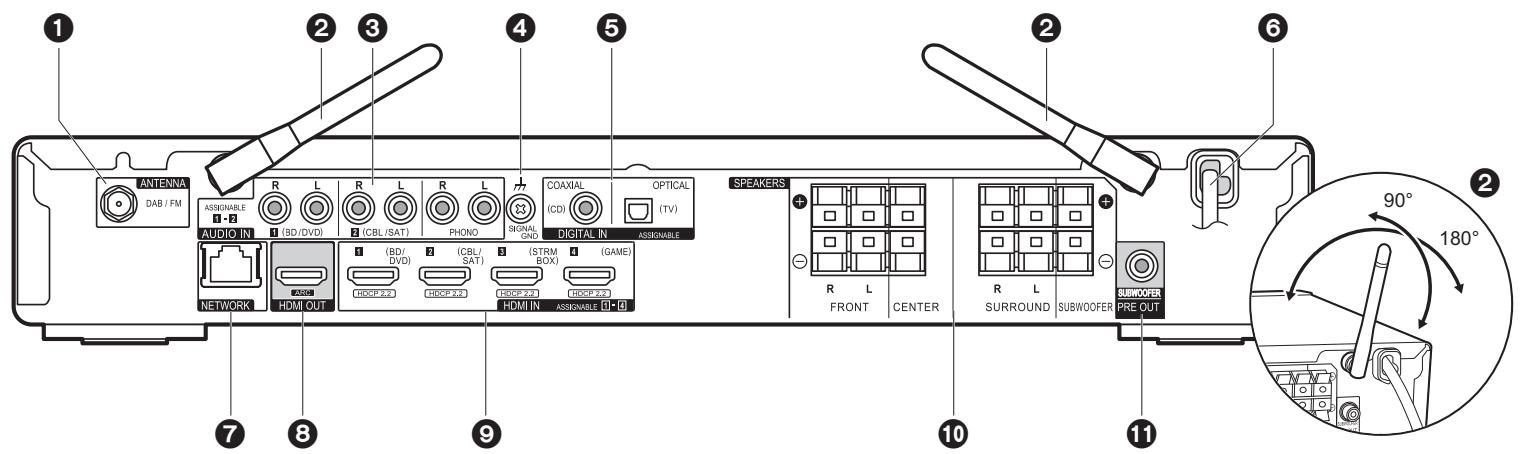

Rückseite

VSX-S520D

1. ANTENNA DAB / FM-Buchse: Hier kann die mitgelieferte Antenne angeschlossen werden.
2. Kabellose Antenne: Richten Sie die Antenne bei Wi-Fi-Verbindungen oder Verwendung von BLUETOOTH-fähigen Geräten auf. In der Abbildung ist der Bewegungsspielraum der Antenne dargestellt. Bewegen Sie die Antenne nicht über diesen Spielraum hinaus, da es anderenfalls zu Beschädigungen kommt kann.
3. AUDIO IN-Buchsen: Hier können Audiosignale von AV-Komponenten über ein analoges Audiokabel eingegeben werden.
4. SIGNAL GND Anschluss: Zum Anschluss des Erdungskabels des Plattenspielers.
5. DIGITAL IN OPTICAL/COAXIAL-Buchsen: Hier können digitale Audiosignale von Fernsehern oder AV-Komponenten über ein digitales optisches Kabel oder ein digitales Koaxialkabel eingegeben werden.
   6.Netzkabel
6. NETWORK -Anschluss: Hier ist ein Netzwerkanschluss über ein Ethernet-Kabel möglich.
7. HDMI OUT-Buchse: Hier kann ein HDMI-Kabel angeschlossen werden, um Video- und Audiosignale an einen Fernseher zu übertragen.
8. HDMI IN-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel eingegeben werden, das an eine AV-Komponente angeschlossen ist.

9. SPEAKERS-Anschlüsse: Hier können Laufsprecher oder Passiv-Subwoofer über Laufsprecherkabel angeschlossen werden.

10. SUBWOOFER PRE OUT-Buchse: Hier kann ein aktiver Subwoofer mit einem Subwoofer-Kabel angeschlossen werden.

VSX-S520

1. ANTENNA FM UNBAL 75Ω-Buchse: Hier kann die mitgelieferte Antenne angeschlossen werden.
2. Kabellose Antenne: Richten Sie die Antenne bei Wi-Fi-Verbindungen oder Verwendung von BLUETOOTH-fähigen Geräten auf. In der Abbildung ist der Bewegungsspielraum der Antenne dargestellt. Bewegen Sie die Antenne nicht über diesen Spielraum hinaus, da es anderenfalls zu Beschädigungen kommt kann.
3. AUDIO IN-Buchsen: Hier können Audiosignale von AV-Komponenten über ein analoges Audiokabel eingegeben werden.
4. SIGNAL GND Anschluss: Zum Anschluss des Erdungskabels des Plattenspielers.
5. DIGITAL IN OPTICAL/COAXIAL-Buchsen: Hier können digitale Audiosignale von Fernsehern oder AV-Komponenten über ein digitales optisches Kabel oder ein digitales Koaxialkabel eingegeben werden.
   6.Netzkabel
6. NETWORK -Anschluss: Hier ist ein Netzwerkanschluss über ein Ethernet-Kabel möglich.
7. HDMI OUT-Buchse: Hier kann ein HDMI-Kabel angeschlossen werden, um Video- und Audiosignale an einen Fernseher zu übertragen.
8. HDMI IN-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel eingegeben werden, das an eine AV-Komponente angeschlossen ist.

9. SPEAKERS-Anschlüsse: Hier können Laufsprecher oder Passiv-Subwoofer über Laufsprecherkabel angeschlossen werden.

10. SUBWOOFER PRE OUT-Buchse: Hier kann ein aktiver Subwoofer mit einem Subwoofer-Kabel angeschlossen werden.

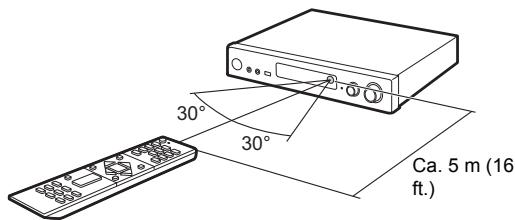

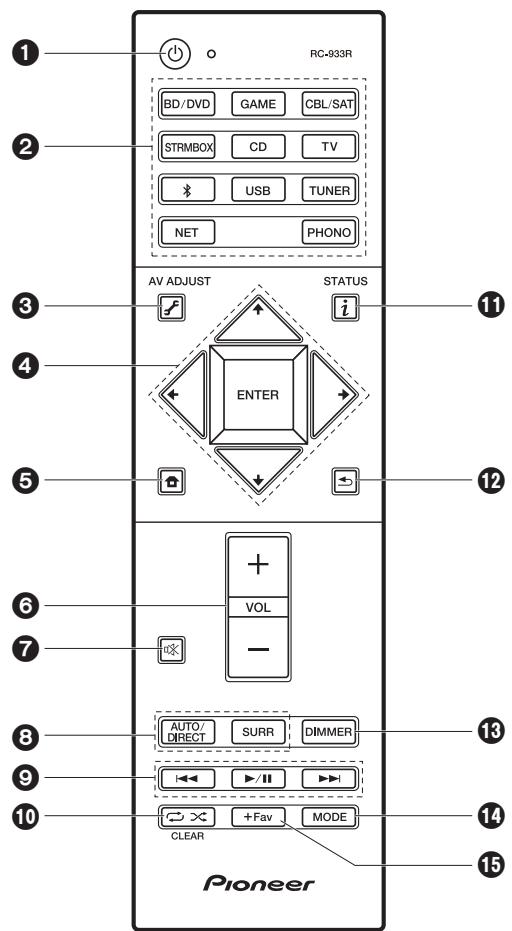

Fernbedienung

1. Taste: Hiermit wird das Gerät eingeschaltet bzw. in den Standby-Modus geschalte.
2. Eingangsauswahltasten: Wechselt den Eingang, der wiedergegeben werden soll.

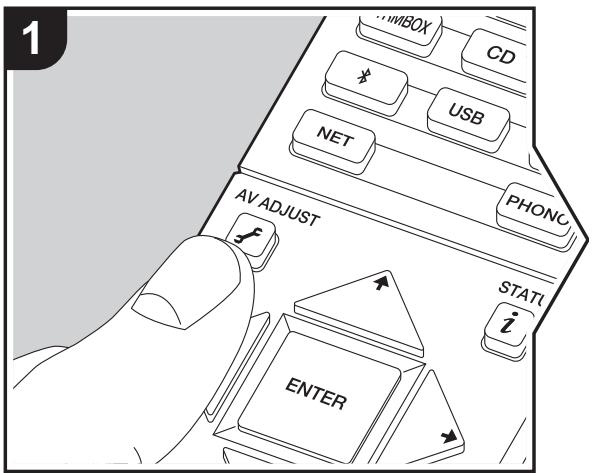

3. (AV ADJUST)-Taste: Hiermit konnen Sie allgemeine Einstellungen auf dem Fernsehbildschirm vornehmen. ( P40)

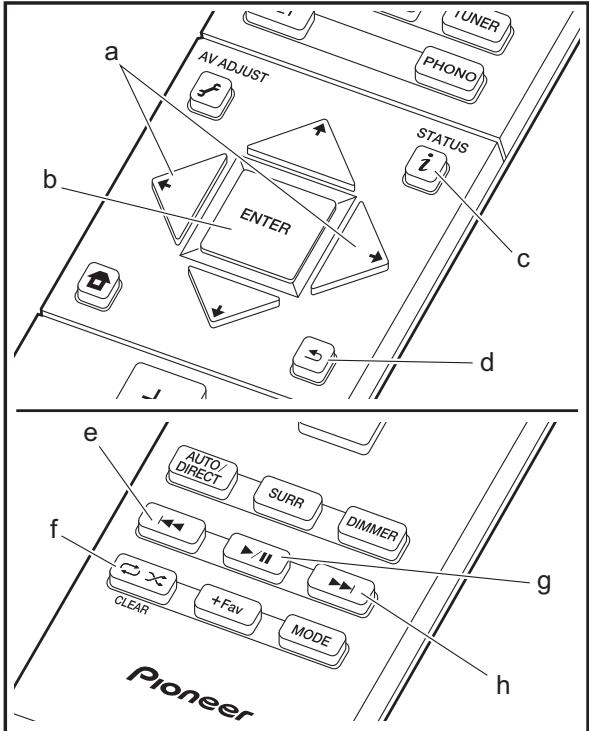

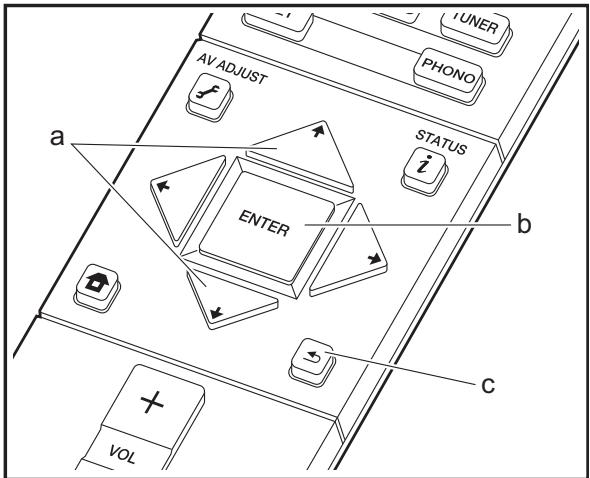

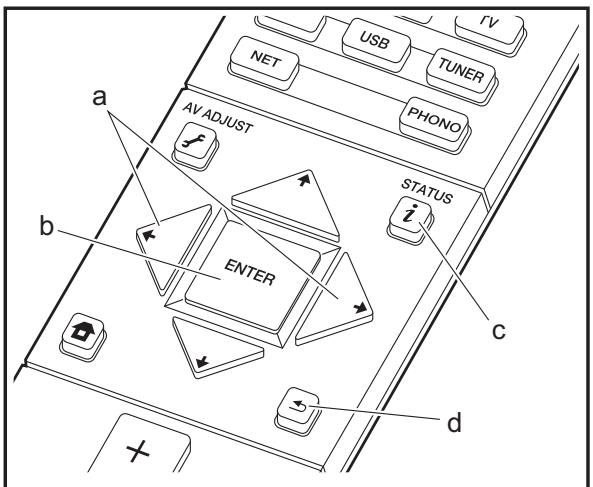

4. Cursortasten, ENTER-Taste: Wahlen Sie das Element mit den Cursortasten aus und drücken Sie zum Bestätigten ENTER.
5. Taste: Der Home-Bildschirm wird angezeigt.

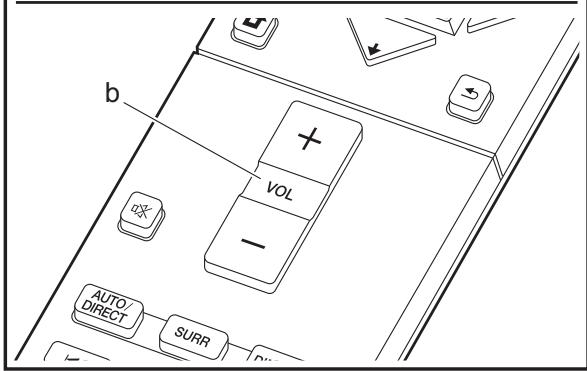

6. Lautstärketasten: Ermöglicht die Anpassung der Lautstärke. Diese Taste—hebt auch die Stummschaltung auf.
7. Taste: Schaltet den Ton vorübergehend aus. Drücken Sie die Taste erneut, um die Stummschaltung aufzuheben.

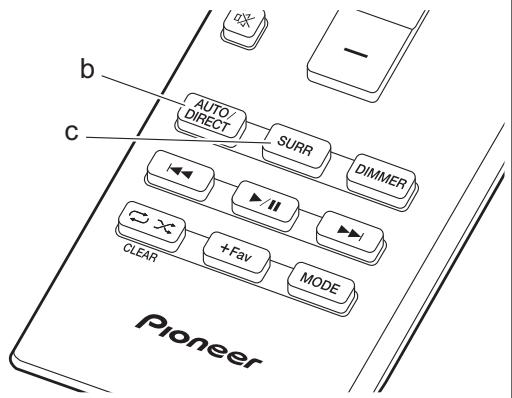

8. Wiedergabemodustaten: Ermöglicht die Auswahl des Wiedergabemodus. (→P31)

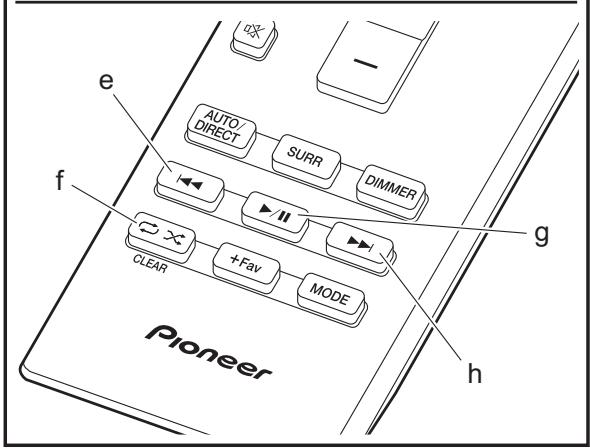

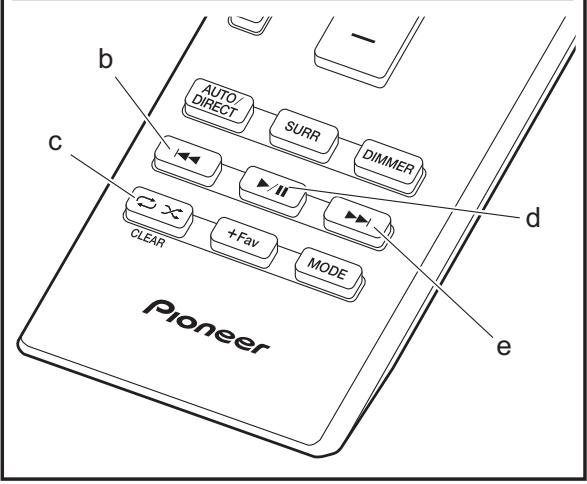

9. Wiedergabetasten: Hiermit kann die Wiedergabe von Music Server oder USB gestartet werden.
10. Taste: Hiermit konnen Wiederholungs- und Zufallsmodus bei der Wiedergabe von Music Server oder USB aktiviert werden.

CLEAR Taste: Hiermit werden bei der Texteingabe auf dem Fernsehbildschirm alle Zeichen gelöscht.

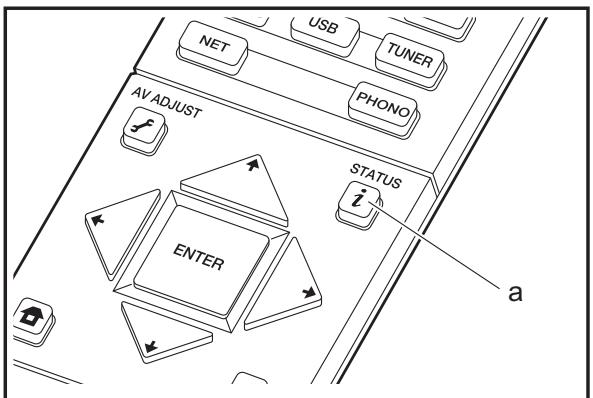

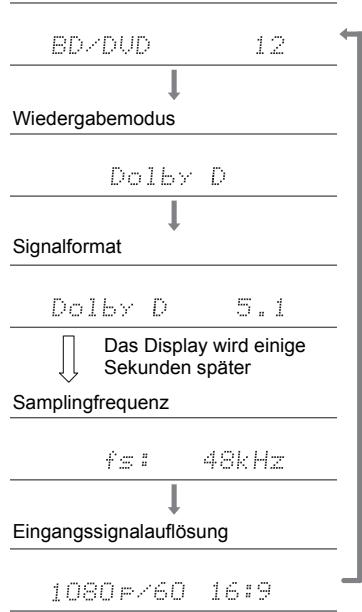

1. i (STATUS)-Taste: Schaltet die Informationen auf der Anzeige um.
2. Taste: Hiermit wird die vorige Anzeige während der Einstellung wiederhergestellt.
3. DIMMER Taste: Sie können das Display ausschalten oder die Helligkeit des Displays in drei Stufen anpassen.

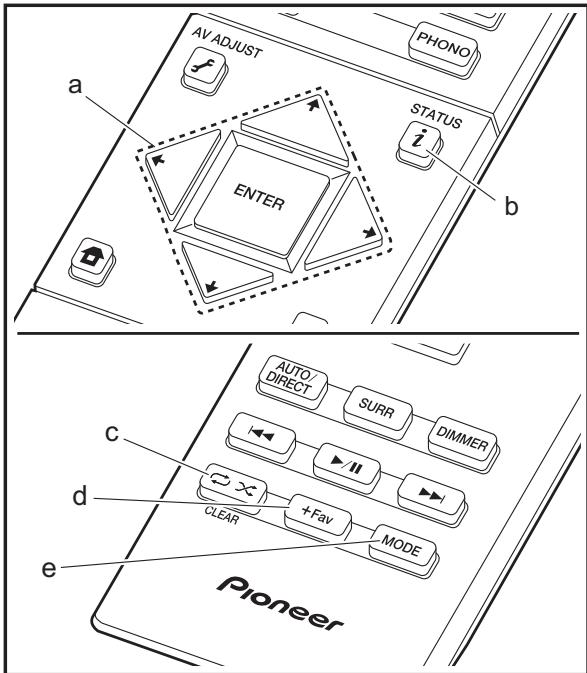

4. MODE Taste: Hiermit wird bei der FM-Sendersuche zwischen automatischer und manueller Sueche gewechselt.
5. +Fav Taste: Hiermit konnen FM/DAB-Radiosender registriert werden.

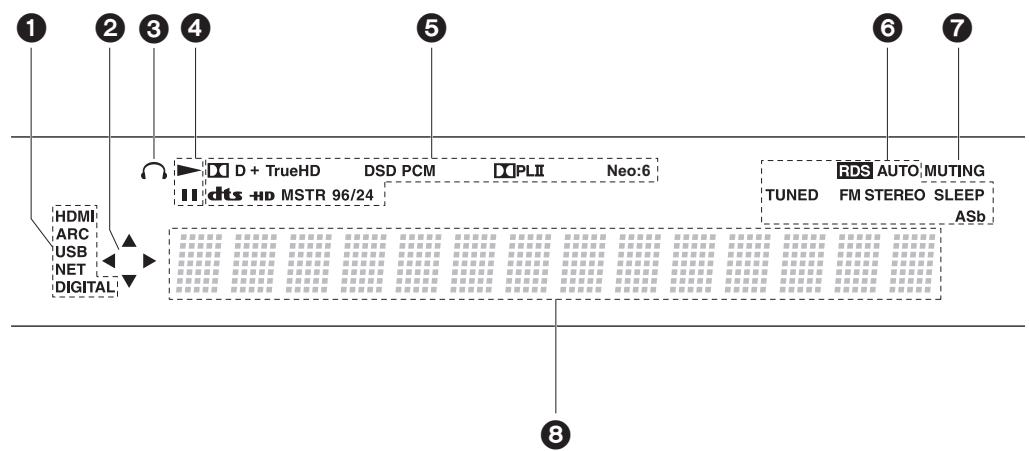

Display

1. Leuchtet unter den folgenden Bedingungen.
   HDMI: HDMI-Signale werden eingegeben und ausgewähl.
   ARC: Audiosignale vom ARC-kompatiblen TV-Gerät werden eingegeben und ausgewählt.
   USB: "USB" wurde mit dem Eingangsselektor ausgewählt, das Gerät ist über USB angeschlossen, und das USB-Gerät wurde ausgewählt. Blinkt, wenn das USB-Gerät nicht korrekt angeschlossen wurde.
   NET: "NET" wurde mit dem Eingangssselektor ausgewählt, und das Gerät ist mit dem Netzwerk verbunden. Blinkt, wenn die Verbindung mit dem Netzwerk nicht korrekt ist.
   DIGITAL: Digitale Signale werden eingegeben, und der digitale Eingangsselektor ist ausgewählt.
2. Leuchtet, wenn der "NET"- oder "USB"-Eingangsselektor bedient wird, um anzuzeigen, dass Bedienvorgänge mit den Cursorlasten der Fernbedienung möglich sind, z. B. beim Anzeigen von Track-Listen.
3. Leuchtet, wenn ein Kopfhörer angeschlossen ist.
4. Leuchtet, wenn der "NET"- oder "USB" Eingangsselektor bedient wird und Tracks wiedergegeben oder pausiert werden.
5. Leuchtet je nach Typ der digitalen Audioeingangssignale und nach Wiedergabemodus.
6. Leuchtet unter den folgenden Bedingungen.

RDS (Modellen für Europa): Empfang von RDS-Sendungen.

AUTO: Wenn der FM Tuning-Modus Auto ist.

TUNED: Es wird FM-Radio empfangen.

FM STEREO: Es wird FM-Stereo empfangen.

SLEEP: Der Sleeptimer wurde eingestellt.

ASb: Bei aktivierter Auto Standby-Funktion. ( P49)

1. Blinkt, wenn die Stummschaltung aktiv ist.
2. Zeigt verschiedene Informationen zu den Eingangssignalen an. Zeichen, die auf thisem Gerät nicht dargestellt werden können, werden durch Sternchen (*) ersetzt.

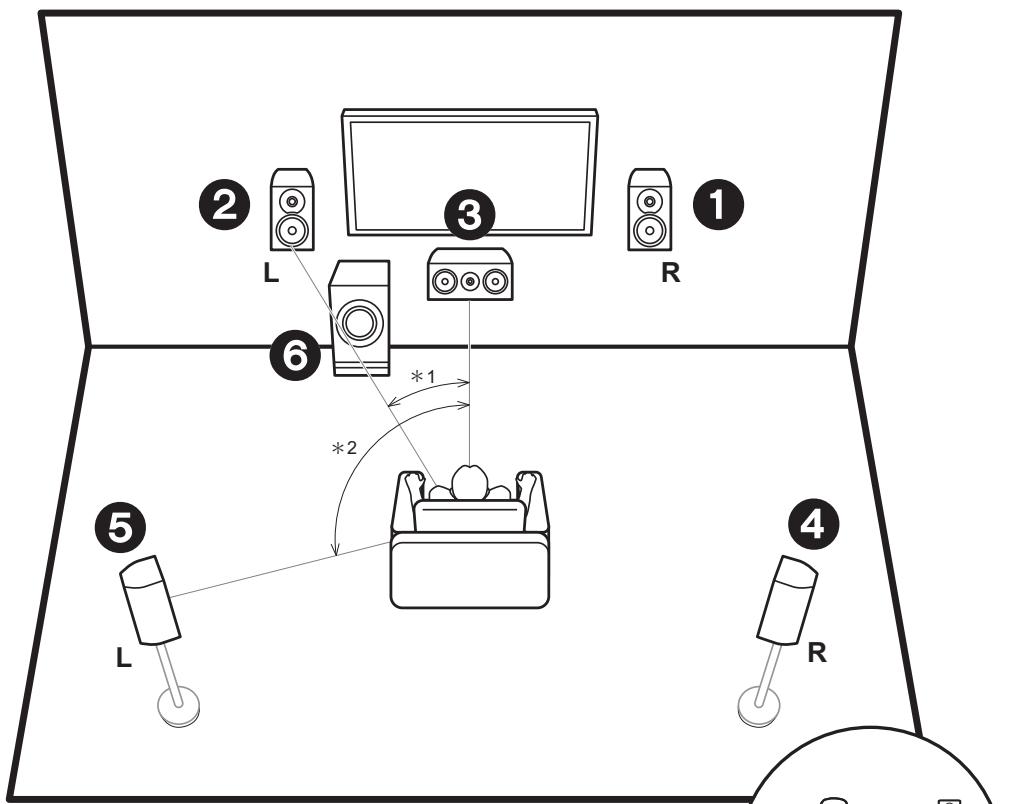

1. Anschließlich der Laufsprecher

* 1:22°bis 30^ , * 2:120°

12 Frontlautsprecher
Center-Lautsprecher
4 5 Surround-Lautsprecher
6 Subwoofer

Installieren der Laatsprecher

Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, über einen Center-Lautsprecher wird Center-Klang wie Dialoge und Gesang ausgegeben. Die Surround-Lautsprecher erzeugen das wichtere Klangfeld. Der Subwoofer reproduziert Basstone und erzeugt volle Klangfelder. Frontlautsprecher sollen in Kopf/howe, Surround-Lautsprecher etwas hoher platziert werden. Der Center-Lautsprecher sollen den Hörposition zugewandt platziert werden. Der aktive Subwoofer sollte vorne platziert werden. Wird er zwischen Center-Lautsprecher und einem Frontlautsprecher platziert, so ergibt sich auch bei Wiedergabe von Musik ein natürlicher Klang.

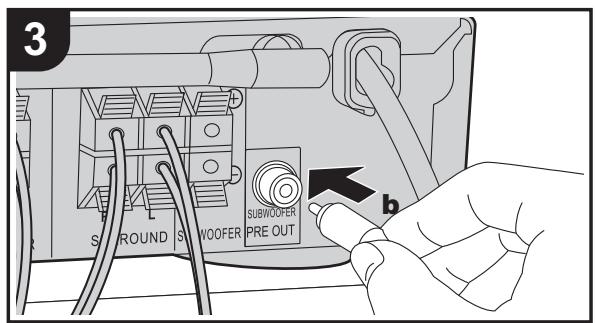

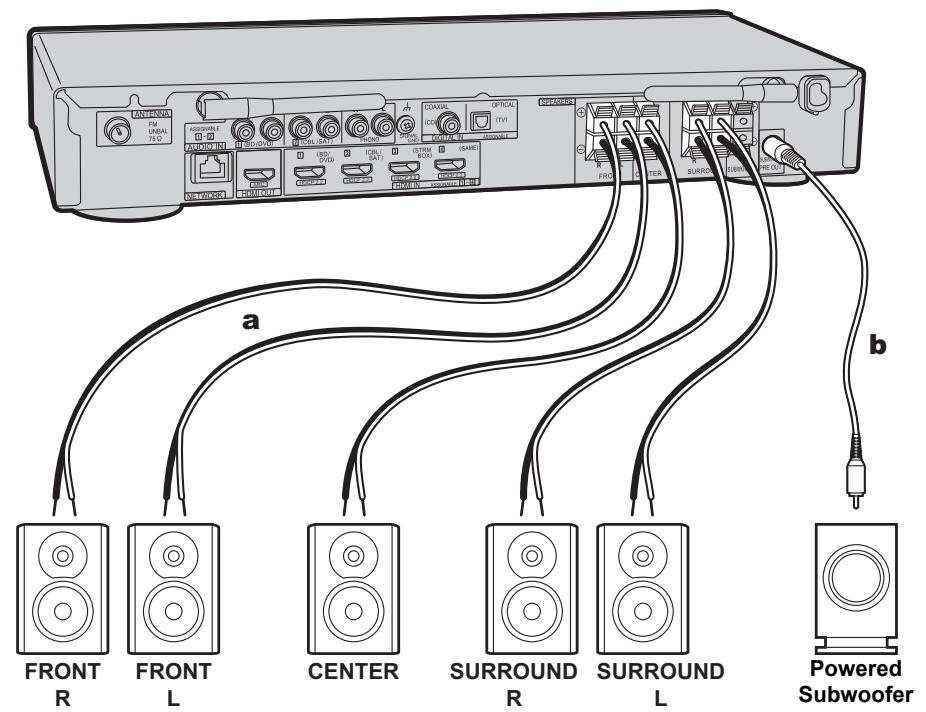

a Lautsprecherkabel, b Subwoofer-Kabel

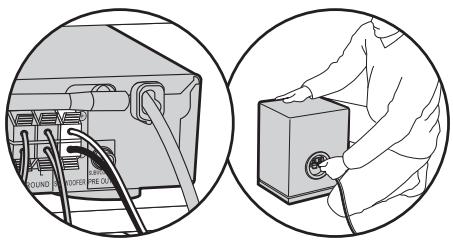

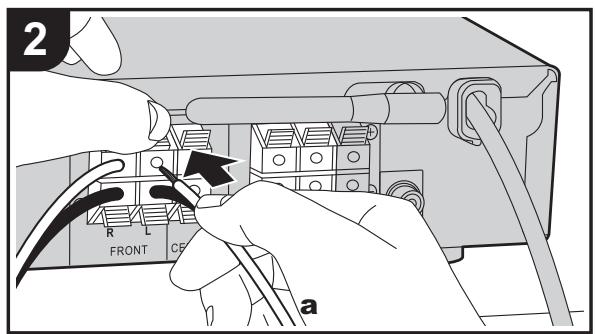

Anschlieben der Laatsprecher

Informationen zum Anschlieben des Lautsprechersystems entnehmer Sie der Abbildung.

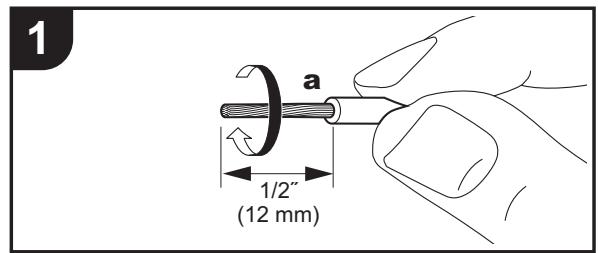

Verdrillen Sie die Drähte des Laufsprecherkabels fest, bevor Sie diese in die Anschlüsse einsetzen. Verbinden Sie die Buchsen des Geräts und die der Laufsprecher für jeder Kanal korrekt miteinander (+ zu + und - zu -). Wenn die Verbindung falsch ausgeführrt wird, können die Basse

aufgrund der Phasenumkehr schwach sein.

Es kann ein aktiver oder passiver Subwoofer
angeschlossen werden. Verwenden Sie zum Anschlieben eines aktiven Subwoofers ein Subwoofer-Kabel und die SUBWOOFER PRE OUT-Buchse. Verwenden Sie zum Anschlieben eines passiven Subwoofers
Lautsprecherkabel und die SPEAKERS-Klemmen wie unter gezeigt.

Vergewissern Sie sich, dass beim Anschlieben der Kabel die freiliegenden Drahte nicht aus den Laufsprecheranschluss herausragen. Wenn die freiliegenden Laufsprecherdrechte die Geräterückwand berühren oder das (+)- und das (-)-Kabel einander berühren, wird die Schutzschaltung aktiviert. ( P60)

Setup

• Einstellungen für die Konfiguration der angeschlossenen Laufsprecher müssen in "1. Full Auto MCACC" (→P16) in Initial Setup erfolgen.

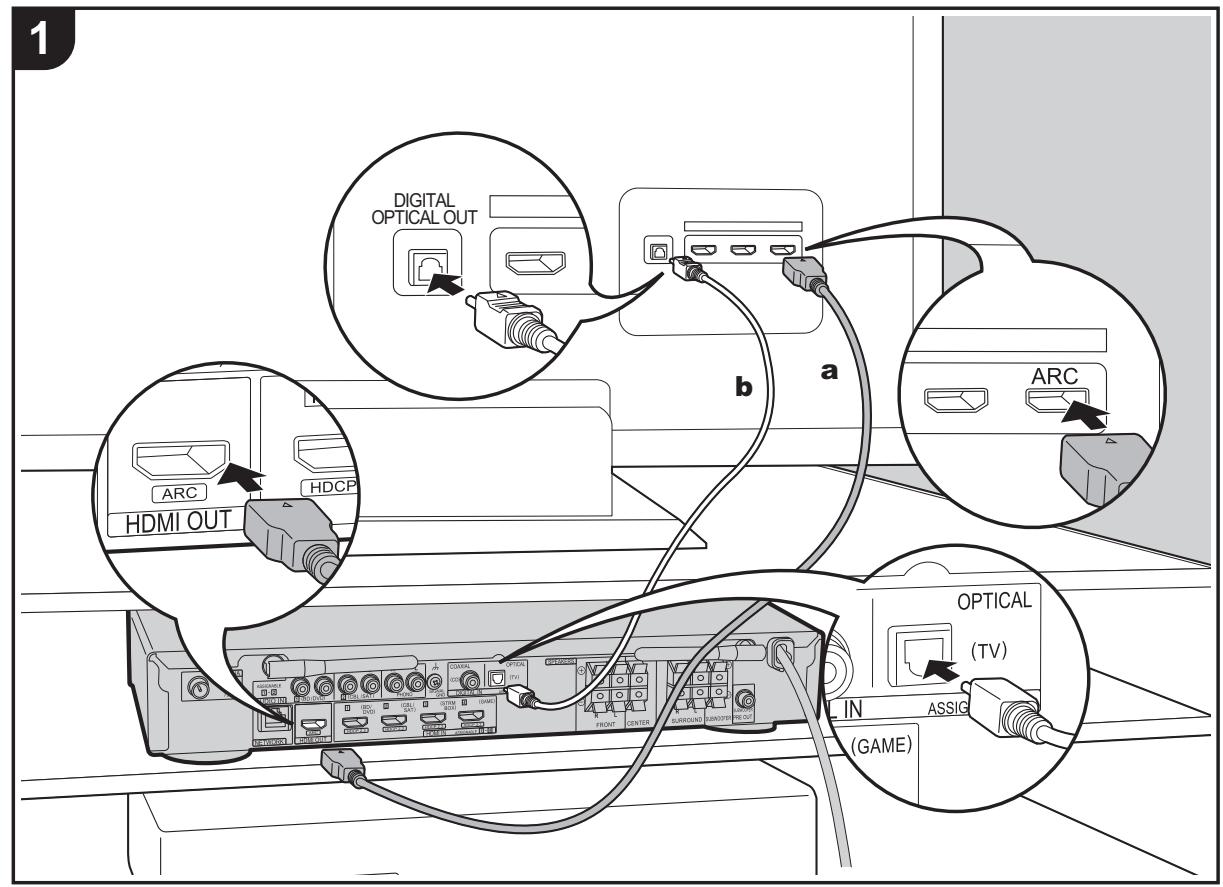

2. Anschließlich des Fernsehers

An ARC-Fernseher

Verwenden Sie bei ARC-fähigen Fernsehern (Audio Return Channel) ( P67) ein HDMI-Kabel und nehmen Sie den Anschluss entsprechend Abbildung "a" vor. Wahlen Sie beim Anschließlich eine HDMI IN-Buchse am Fernseher aus, von der ARC unterstützt wird.

An Nicht-ARC-Fernseher

Verwenden Sie bei nicht ARC-fähigen Fernsehern (Audio Return Channel) sowohl das HDMI-Kabel wie in Abbildung "a" als auch das digitale optische Kabel wie in Abbildung "b".

Setup

• Es sind bestimmte Einstellungen erforderlich, um die ARC-Funktion zu verwenden. Wahlen Sie "Yes" in "4. Audio Return Channel" ( P17) unter Initial Setup aus.

• Anweisungen zum Anschlieben und Einrichten des Fernsehers finden Sie in der Bedienungsanleitung des Fernsehers.

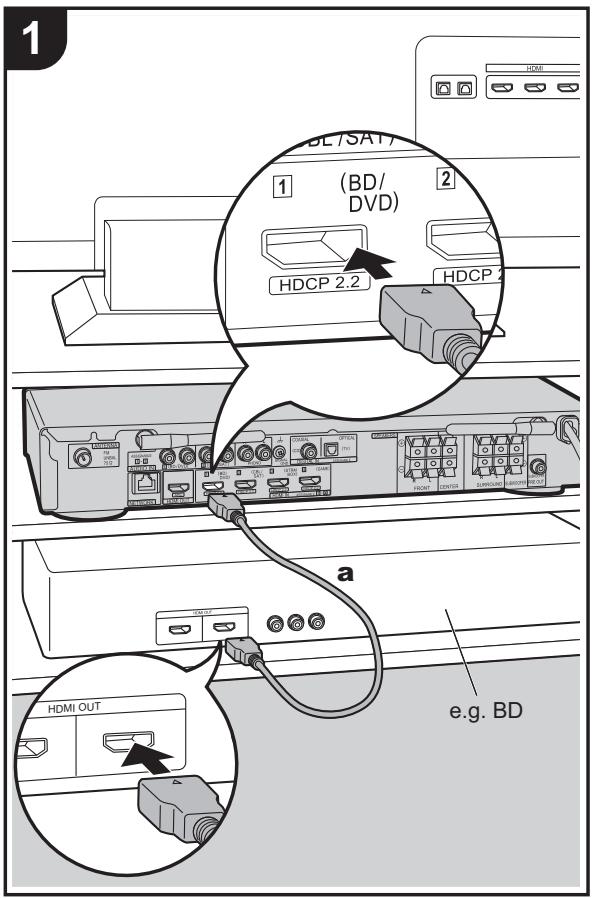

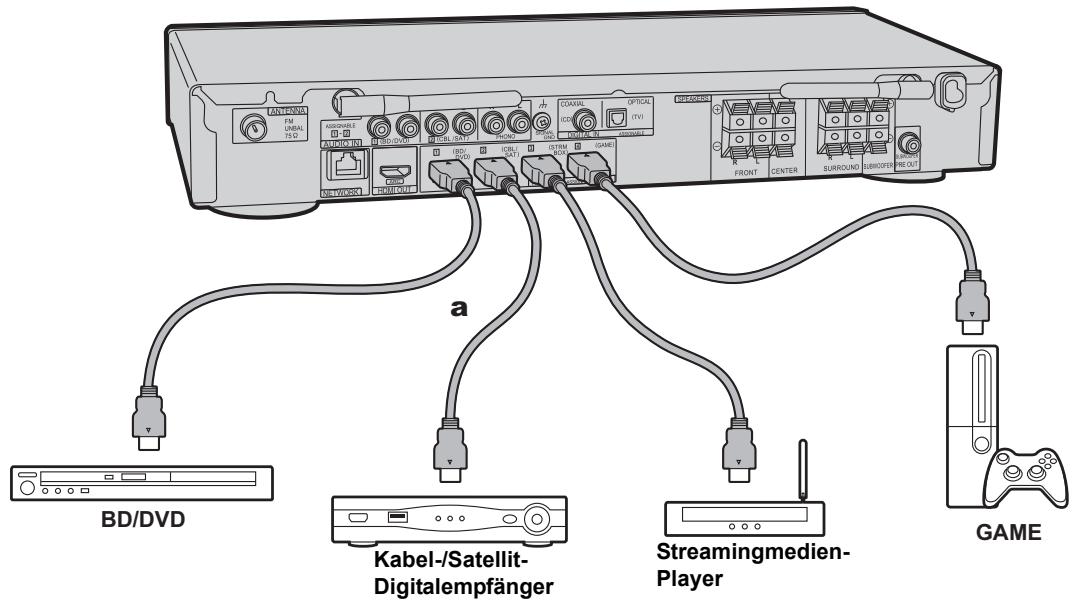

3. Anschließlich der HDMI-AV-Komponenten

aHDMI-Kabel

Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard (Consumer Electronics Control) entspricht, konnen Funktionen wie die HDMI CEC-Funktion, die mit dem Eingangsselector verknüpf ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AV-Komponenten auch dann über den Fernseher wiedergegeben werden konnen, wenn diese Gerät sich im Standby-Modus befindet. ( P67)

• Verwenden Sie das Hochgeschwindigkeits-HDMI-Kabel, um ein 4K- oder 1080p-Video wiederzugeben.

Setup

• Es sind Einstellungen erforderlich, um die Funktionen HDMI CEC und HDMI Standby Through zu verwenden. ()P47 48) Nehmen Sie Einstellungen vor, wenn alle Anschlüsse vollständig sind.
• Um digitalen Surround-Sound wie Dolby Digital wiederzugeben, muss der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät auf "Bitstream output" eingestellt sein.

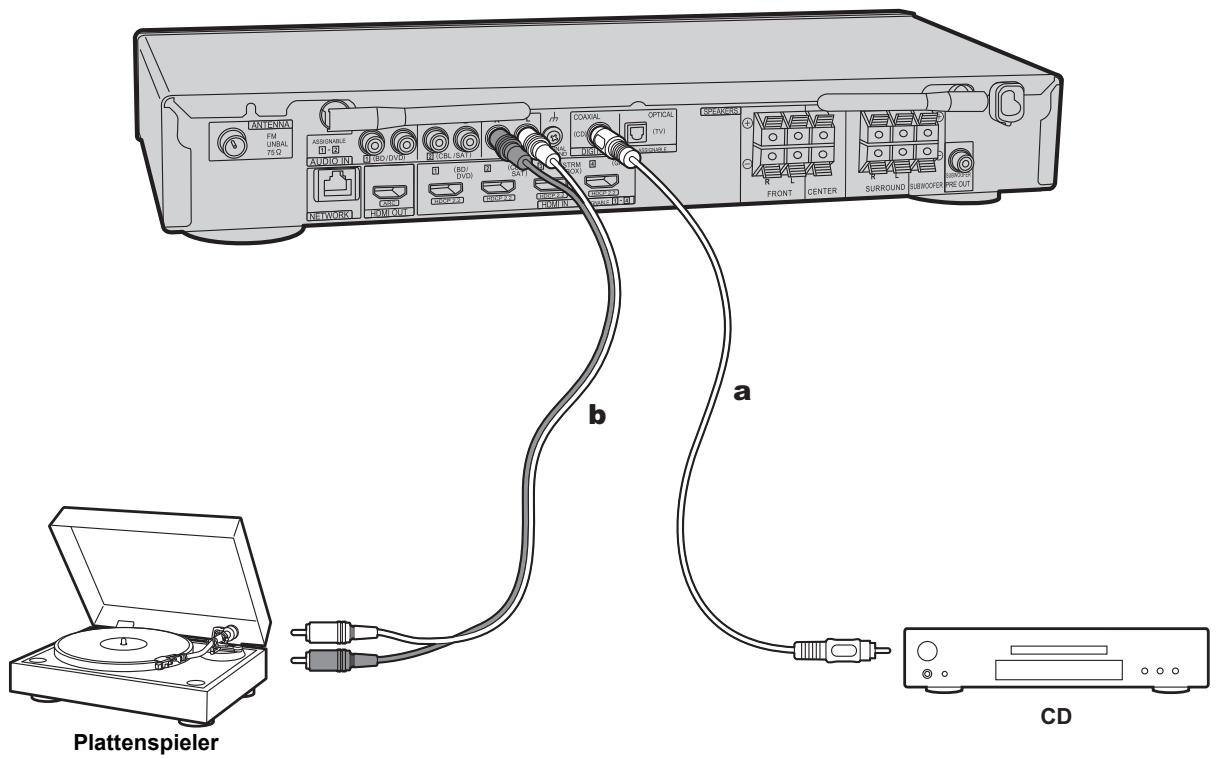

4. Anschließlich der Audio-Komponenten

Anschließlich eines CD-Players

Verwenden Sie ein digitales Koaxialkabel, um einen CDPlayer an die DIGITAL IN COAXIAL-Buchse anzuschreiben.

Anschließlich eines Plattenspielers

Sie konnen auch einen Plattenspieler mit einem MMTonabnehmer an die PHONO-Buchse anschließen.

• Wenn der Plattenspieler über einen eingebauten Audioequalizer verfügbar, schlieben Sie ein an eine andere AUDIO IN-Buchse als die PHONO-Buchse an. Wenn der Plattenspieler über einen MC-Tonabnehmer verfügbar, installieren Sie einen kompatiblen Audioequalizer zwischen den Plattenspieler und these Gerät. Verwenden Sie eine beliebige AUDIO IN-Buchse, jedoch nicht die PHONO-Buchse.

Wenn der Plattenspieler ein Erdungskabel hat, schreiben Sie es an den SIGNAL GND-Anschluss an thisem Gerät an.

5. Anschließlich weiterer Kabel

a DAB/FM-Antenne, b FM-Zimmerantenne, c Ethernet-Kabel, d Netzkabel

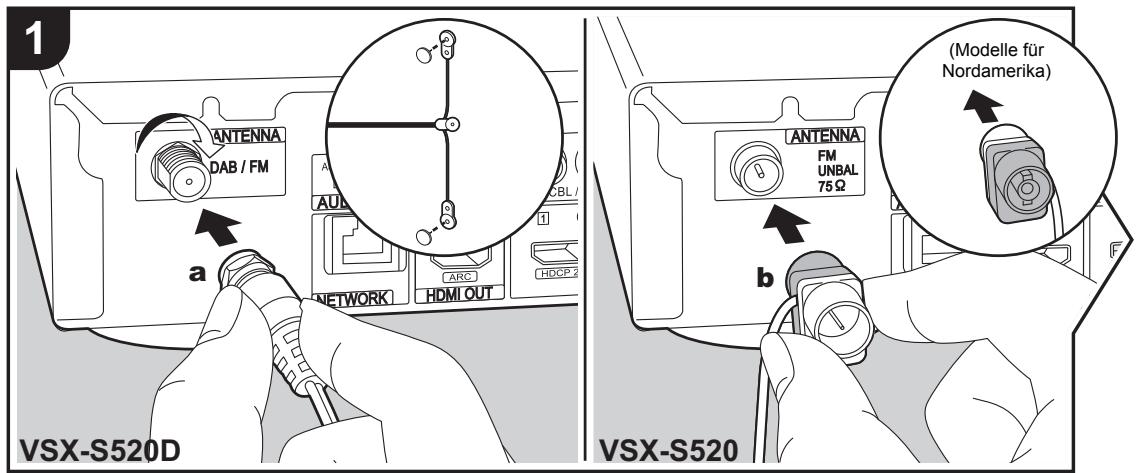

Antennenanschluss

DAB/FM-Antenne (VSX-S520D) : Verbinden Sie die mitgelieferte DAB/FM-Antenne mit dem ANTENNA DAB/FM-Anschluss. Stellen Sie sichere, dass der Stecker vollständig eingesetzt ist, und befestigen Sie diesen anschließend durch Drehen der Mutter nach rechts. Verwenden Sie eine Reißzwecke oder Ähnliches, um die Antenne an der Wand zu befestigen.

FM-Zimmerantenne (VSX-S520): Verbinden Sie die mitgelieferte FM-Zimmerantenne mit dem ANTENNA FM UNBAL 75Ω-Anschluss. Wahrend das Radio eingeschaltet ist, bewegen Sie die Zimmerantenne durch den Raum, bis Sie die Position mit dem besten Empfang ermittelt haben.

Netzwerkanschluss

Verbinden Sie这点es Gerät über LAN oder WLAN (Wireless LAN) mit dem Netzwerk. Sie können Netzwerkfunktionen wie Internetradio genießen, wenn Sie das Gerät mit einem Netzwerk verbinden. Bei kabelgebundenem LAN schließen Sie ein Ethernet-Kabel an die NETWORK-Buchse an (siehe Abbildung). Zum Verbinden über WLAN wahren Sie "Wireless" in "3. Network Connection" ( P17) bei der ersten Einrichtung (Initial Setup) aus, dann die gewünschte Einstellungsmethode, dann folgen Sie zum Einrichten der Verbindung den Anweisungen auf dem Bildschirm.

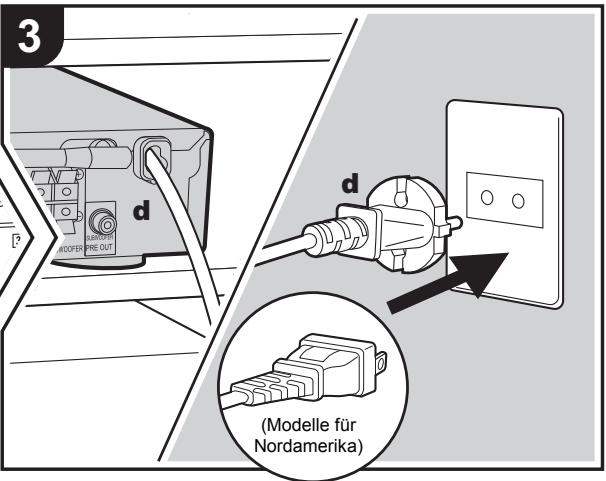

Netzkabelanschluss

Schlieben Sie das Netzkabel theses Geräts erst dann an, wenn alle anderen Anschlüsse vollständig sind.

Erste Einrichtung mit dem automatischen Startup-Assistenten

Initial Setup startet automatisch

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

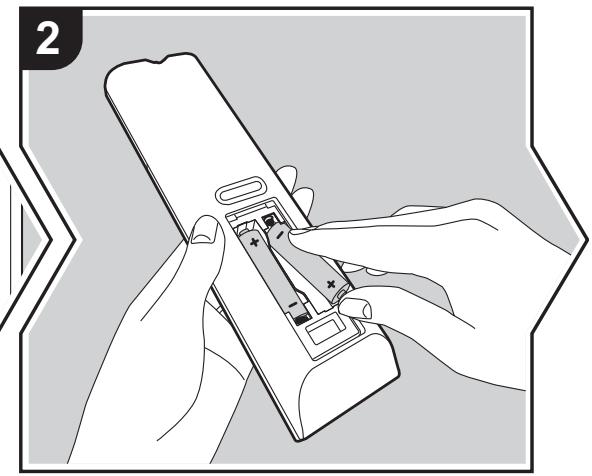

2. Setzen Sie Batterien in die Fernbedienung these Geräts ein.

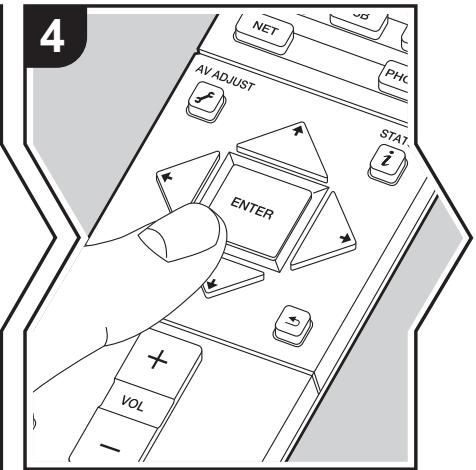

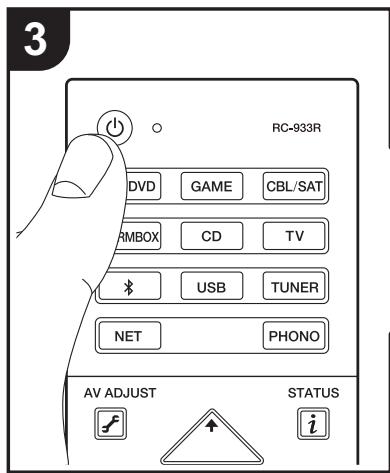

3. Drücken Sie auf der Fernbedienung. Wenn Sie these Gerät erstmalig einschalten, wird auf dem TV-Gerät automatisch der Bildschirm Initial Setup angezeigt, auf dem Sie die erforderlichen Einstellungen für die Inbetriebnahme vornehmen können.

1. Folgen Sie den Anweisungen auf dem Bildschirm, um die Option mit dem Cursor der Fernbedienung auszuwahlen, und drücken Sie ENTER, um ihre Auswahl zu bestätigen.

2. Um zum vorgen Bildschirm zusückzukehren, drücken Sie.

Zum Wiederholen Initial Setup: Wenn Sie den Vorgang abbrechen oder die Einstellungen der ersten Einrichtung (Initial Setup)ändern möchten, drücken Sie auf der Fembedienung, wahren "Miscellaneous" - "Initial Setup" im System Setup-Menu aus Home aus und drücken ENTER. Um die Anzeigesprache erneut auszuwahlen, drücken Sie "OSD Language". ( P42)

1. Full Auto MCACC

Platzieren Sie das mitgelieferte Mikrofon zur Lautsprechereinstellung in Hörposition und messen Sie die von den Lautsprechern ausgegebenen Testtöne. Die optimalen Lautstärkepegel, Crossoverfrequenzen und Abstände zur Hörposition werden von thisem Gerät automatisch für jeder Lautsprecher ermittelt. Außendem werden die Equalizer für jeder Lautsprecher automatisch angepasst, und es wird eine Korrektur der Verzerrung durch die akustische Beschaffenheit des Raums vorgenommen.

Die Kalibrierung dauert insgesamt 3 bis 12 Minuten. Berücksichtigten Sie, dass die Testtöne von den Lautsprechnem beim Messvorgang bei hohem Lautstärkegel erfolgen. Achten Sie daraufuf, dass der Raum während der Messung so leise wie möglich ist.
- Wenn die Stromzufuhr plottlich unterbrochen wird, sind die Lautsprecherkabel möglicherweise mit der Geräterückseite oder anderen Kabeln in Kontakt gekommen, und die Schutzschaltung wurde ausgelöst. Verdrillen Sie die Litze und vergewissem Sie sich, dass sie nach dem Anschlieben nicht aus den Lautsprecherklemmen herausragen.

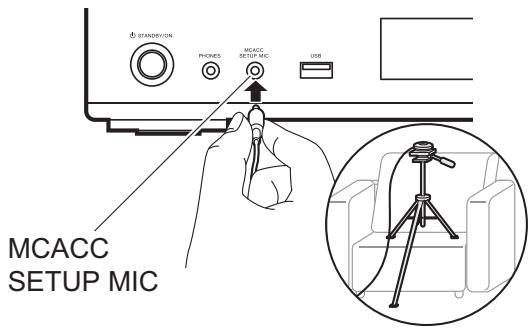

1. Platzieren Sie das mitgelieferte Lautsprechereinstellungsmikrofon in Hörposition und verbinden Sie es mit der MCACC SETUP MIC-Buchse am Hauptgerät.

Wenn Sie das Mikrofon zur Lautsprechereinstellung auf einem Stativ platzieren, gehen Sie entsprechend der Abbildung vor.

• Um die Full Auto MCACC abzubrechen, trennen Sie das Mikrofon zur Lautsprechereinstellung ab.

• Wahlen Sie die aktuelle Lautsprecherkonfiguration aus.

Die Darstellung auf dem Bildschirm ändert sich entsprechend der Kanalanzahl, die Sie unter "Speaker Channels" auswahlen. Berücksichtigten Sie die aktuelle Darstellung, wenn Sie die Einstellungen vorhalten. Verwenden Sie diesen Bildschirm außerdem, um anzugeben, ob Sie einen Subwoofer angeschlossen haben.

• Wenn Sie einen Subwoofer angeschlossen haben, überprüfen Sie den Einsatzstatus und die Lautstärke des Subwoofoers. Die niedrigen Frenzen des

Subwoofoers sind möglicherweise nicht eindeutig zu horen. Stellen Sie den Lautstärkepegel mindestens auf die Häfte ein.

1. Es werden Testtöne ausgegeben. Zunachst werden die angeschlossenen Laatsprecher sowie die Umgebungsgeräusaiche ermittelt.
2. Bei Anzeige der Messergebnisse wahlen Sie "Next" aus und drücken ENTER auf der Fernbedienung. Es werden erneut Testtõne ausgegeben, und es werden automatisch Einstellungen wie optimaler Lautstärkepegel und Crossover-Frequency vorgenommen.
3. Wenn die Messung abgeschlossen ist, wird das Messegebnis angezeigt.

Drucken Sie die Cursortasten auf der Fernbedienung, um die Einstellungen zu überprüfen. Drucken Sie ENTER, wenn "Save" ausgewähl ist, um die Einstellungen zu speichern.

1. Trennen Sie das Mikrofon zur Lautsprechereinstellung ab. Sie können keine anderen Menüoptionen verwenden, solange das Mikrofon angeschlossen ist.

Vergewissern Sie sich, dass alle Eingangsquellen korrekt angeschlossen sind. Folgen Sie den Anweisungen, wahren Sie die zu bestätigende Eingangsquelle aus, starten Sie die Wiedergabe vom ausgewählten Player und vergewissern Sie sich, dass sowohl Bildausgabe über den Fernseher als auch Klangausgabe erfolgen.

Richten Sie die WLAN-Verbindung mit einem Zugangspunkt wie einem WLAN-Router ein. Es gibt die folgenden beiden WLAN-Anschlussmöglichkeiten:

"Scan Networks": Suchen Sie mit diesen Gerät nach einem Zugangspunkt. Bringen Sie zuvor die SSID des Zugangspunkts in Erfahrung.

"Use iOS Device (iOS7 or later): Teilen Sie die WLAN-Einstellungen des iOS-Geräts mit diesen Gerät.

Wenn Sie "Scan Networks" auswahlen, gibt es zwei weitere mögliche Verbindungsmethoden. Überprüfen Sie Folgenden:

• "Enter Password": Geben Sie das Password bzw. den Schlüssel für den Zugangspunkt ein, mit dem eine Verbindung hergestellt werden soll.
• "Push Button": Wenn der Zugangspunkt über eine Taste zum automatischen Verbinden verfügt, können Sie die Verbindung ohne Passworteingabe herstellen.
• Wird die SSID des Zugangspunkts nicht angezeigt, so wahlen Sie im Bildschirm mit der SSID-Liste "Other..." mit der -Taste auf der Fernbedienung aus, drücken ENTER und folgen den Anweisungen auf dem Bildschirm.

Tastatureingabe: Zum Wechseln zwischen Groß- und Kleinschreibung wahlen Sie "A/a" auf dem Bildschirm aus

und drücken ENTER. Um auszuwahlen, ob das Password mit * * maskiert oder im Klartext angezeigt werden soll, drücken Sie +Fav auf der Fernbedienung. Mit CLEAR werden alle eingebeken Zeichen gelöscht.

Datenschutzerlösung: Bei der Einrichtung des Netzwerks werden Sie aufgefordert, die Datenschutzerlösung zu akzeptieren. Wahlen Sie "Yes" und drücken Sie ENTER, um die Datenschutzerlösung zu akzeptieren.

4. Audio Return Channel

Wenn Sie einen Fernseher angeschlossen haben, von dem ARC unterstützt wird, wahren Sie "Yes" aus. Die ARC-Einstellung these Geräts wird aktiviert, und Sie konnen die Audiosignale des Fernsehers über these Gerät ausgegeben.

• Wenn Sie "Yes" auswahlen, ist die HDMI CEC-Funktion aktiviert, und der Stromverbrauch ist im Standby-Modus erhöht.

Wiedergabe von AV-Komponenten

Grundlegende Funktionen

Führten Sie die Wiedergabe einer AV-Komponente oder eines TV-Geräts aus, die/das über ein HDMI-Kabel oder ein anderes Kabel mit thisem Gerät verbunden ist.

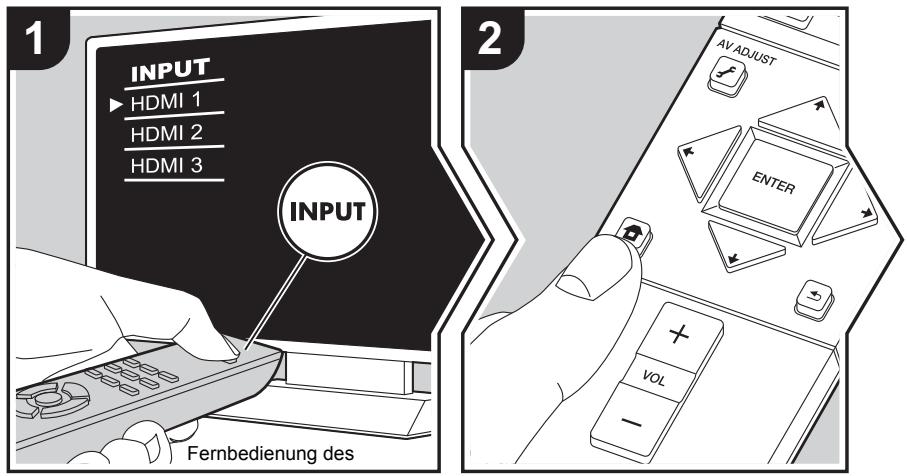

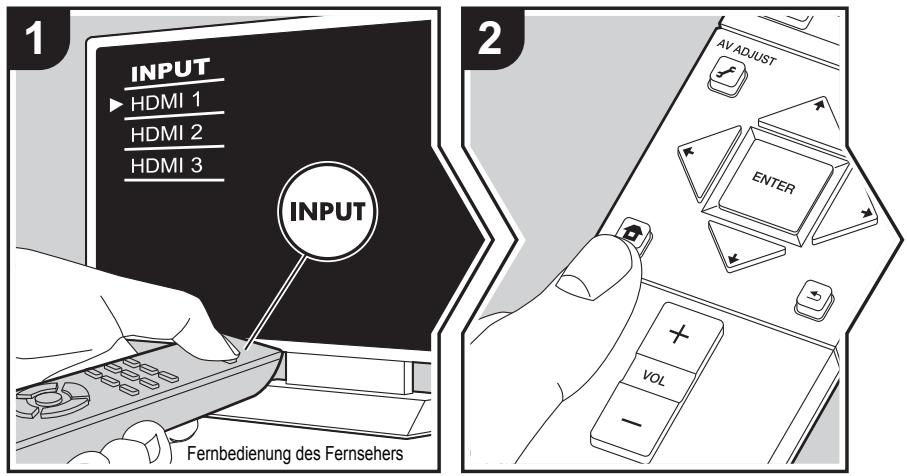

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

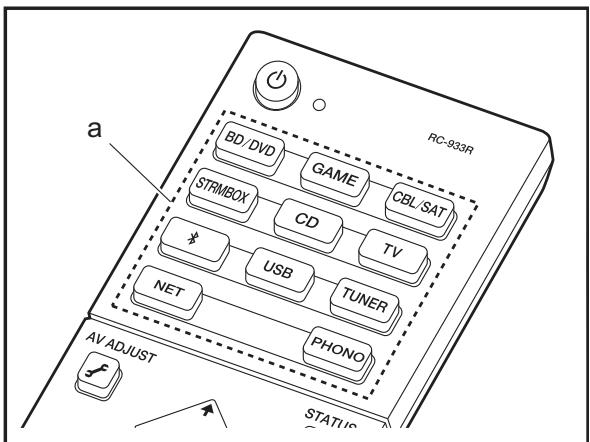

2. Drücken Sie auf der Fernbedienung den Eingangssselektor (a) mit dem Namen der Buchse, an die der Player angeschlossen ist, um den entsprchenden Eingang auszuwahlen. Drucken Sie beispisseweise BD/DVD, um den Player wiederzugeben, der an die BD/DVD-Buchse angeschlossen ist. Drucken Sie TV, um den Fernsehton wiederzugeben.

3. Beachten Sie, dass der Eingang automatisch gewechselt wird, wenn die CEC-Linkfunktion verfügbar ist und ein CEC-kompatibiler Fernseher bzw. Player mithilfe einer HDMI-Verbindung an diesen Gerät angeschlossen wird.

4. Starten Sie die Wiedergabe am Player.

5. Passen Sie die Lautstärke mit VOL + / - (b) an.

Internetradio

Grundlegende Funktionen

Wenn these Gerät mit einem Netzwerk verbunden ist,
konnen Sie Tuneln und weitere voreingestellte
Internetradio-Dienste wiedergeben.
Je nach Internetradio-Service muss der Benutzer sich
möglicherweise zunachst vom Computer aus registrierten.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerä belegt ist.

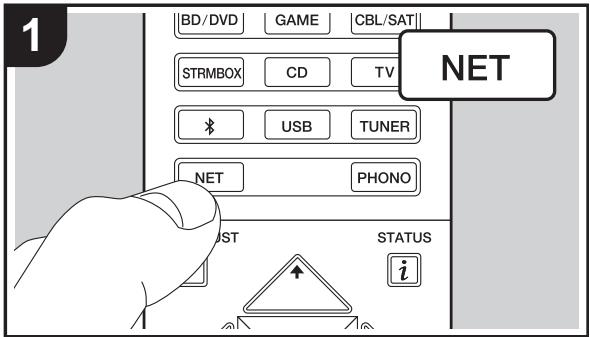

2. Drucken Sie NET auf der Fernbedienung.

1. Folgen Sie den Anweisungen auf dem Bildschirm, um mit den Cursorasten Radiosender und Programme auszuwahlen, und drücken Sie dann ENTER (b), um wiederzugeben. Die Wiedergabe beginnt, wenn der Buffer 100% erreicht hat.

2. Drücken Sie (c), um zum vorigen Bildschirm zurückzukehren.

3. Wenn Sie keinen Netzwerk Dienst auswahlen können, ist die Auswahr nach dem Starten der Netzwerkfunktion verfügbar.

Informationen zu Tuneln Radio

Drucken Sie ENTER (b) auf der Fernbedienung, um während der Wiedergabe das Tuneln Radio zu öffnen.

Add to My Presets: Registriert den übertragenen Radiosender oder das übertragene Programm in "My Presets". Nach erfolgter Registrierung wird "My Presets" in

der Ebene unter Tuneln Radio angezeigt. Um die Wiedergabe zu starten, wahren Sie das gewünschte Programm unter "My Presets" aus.

Remove from My Presets: Löscht einen Radiosender oder ein Programm aus "My Presets" im Tuneln Radio.

Pandora® (nur USA)

Pandora ist ein kostenloser personalisierter Internetradiodienst zur Wiedergabe von Musik, die Sie kennen, sowie zum Entdecken von Musik, die Sie lieben werden. Wahlen Sie "Pandora" aus und führen Sie dann folgende Schritte aus:

1. Verwenden Sie / (a) auf der Fernbedienung, um "I have a Pandora Account" oder "I'm new to Pandora" auszuwahlen, und drucken Sie dann ENTER (b). Wenn Sie neu bei Pandora sind, wahren Sie "I'm new to Pandora". Sie sehen dann einen Aktivierungscope auf Ihrtem TV-Bildschirm.itte schreiben Sie sich diesen Code auf. Verwenden Sie einen mit dem Internet verbundenen Computer und navigieren Sie zu www.pandora.com/pioneer.Geben Sie ihren Aktivierungscope ein und folgen Sie den Anweisungen, um Ihr Pandora-Konto und ihre personalisierten Pandora-Sender einzurichten. Sie konnen ihre Sender erstellen, indem Sie Ihr Lieblingstitel und Interpreten eingeben, wenn Sie dazu aufgefordsert werden. Nachdem Sie Ihr Account und die Sender eingerichtet haben, drucken Sie ENTER (b) an Ihr hemr Receiver, um Ihr personalisiertes Pandora wiederzugegeben. Wenn Sie bereits über einen Pandora-Account verfügen, konnen Sieihn dem Receiver hinzufugen, indem Sie "I have a Pandora Account" auswahlen und sich mit ihrer E-Mail-Adresse und Ihr hemr Password anmelden.

2. Zur Wiedergabe eines Senders wahlen Sie mit / (a) auf der Fernbedienung den Sender aus ihrer Senderliste aus und drücken dann ENTER (b). Die Wiedergabe startet und der Wiedergabe-Bildschirm erscheint.

Neuen Sender erstehen: Geben Sie den Name eines Titels, Kūnstlers oder Genres ein und Pandora erstellt anhand der musikalischen Qualitäten des Titels, Kūnstlers oder Genres einen einzigartigen Radiosender für Sie.

Bezüglich des Pandora-Menus: Bei der Wiedergabe eines Radiosenders werden auf dem Bildschirm Symbole angezeigt. Wenn Sie ein Symbol mit / (a) auf der Fernbedienung auswahlen und ENTER (b) drücken, können Sie Folgenden tun:

(Mir gefällt dieser Track):

Geben sie einem Titel ein "thumbs-up" und Pandora spiel mehr Musik, dieähnlich ist.

(Mir gefällt dieser Track nicht) :

Geben Sie einem Titel ein "thumbs-down" und Pandora entfernt diesen Titel aus dem aktuellen Sender.

Finden Sie automatisch Sender, die auf Basis von Genre, bestimmen Kūnstlern und Songs zu ihren Präferenzen passen, und löschen Sie die Sender, die Sie nicht wünschen.

Spotify

Grundlegende Funktionen

Die Wiedergabe von Spotify Connect ist möglich, wenn Sie die derivativen derivativen Sponty-App auf dem Smartphone oder Tablet verbinden ist. Zum Verwenden von Spotify Connect muss die Spotify-App auf Ihr Smartphone oder Tablet installiert sein, und Sie müssen über ein Spotify-Premiumkonto verfügen.

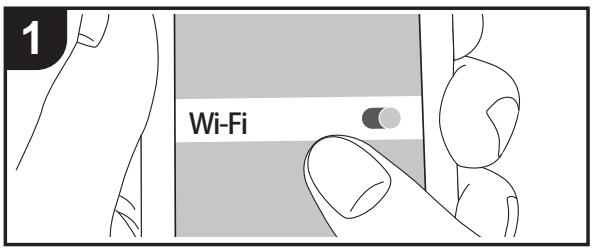

1. Verbinden Sie das Smartphone mit dem gleichen Netzwerk wie diese Geser.
2. Klichen Sie im Track-Wiedergabebildschirm der Spotify-App auf die Connect-Schaltfläche.

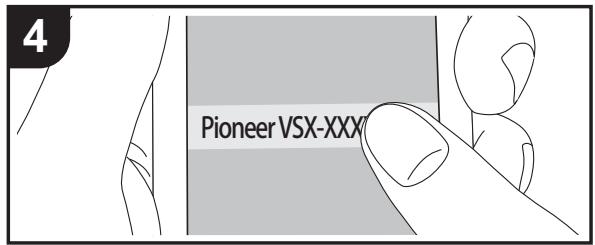

3. Wahlen Sie theses Gerät aus.

4. Dieses Gerät wird automatisch eingeschaltet, der Eingangsselektor zu NET gewechselt und das Streaming von Spotify gestartet.

5. Wenn "Hardware" - "Power Management" - "Network Standby" auf "Off" im System Setup-Menu unter Home eingestellt ist, schalten Sie das Gerät manuell ein und drücken NET auf der Fernbedienung.

6. Informationen zu Spotify-Einstellungen finden Sie unter: www.spotify.com/connect/
   Die Spotify-Software bestehtigt Lizenzen dritter Parteien, die Sie hier finden: www.spotify.com/connect/third-party-licenses

Die folgenden Fernbedienungsvorgänge sind ebenfals möglich.

(a) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt.
(b) Mit dieser Taste wird der vorige Track wiedergegeben.
(c) Mit dieser Taste konnen Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmod umgeschaltet.
(d) Mit dieser Taste wird die Wiedergabe pausiert. Wir die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(e) Mit dieser Taste wird der{nachste Track wiedergegeben.

Music Server

Das Streaming von Musikdateien, die auf PCs oder NAS-Geräten gespeichert sind, welche mit demselben Netzwerk wie diese Gerät verbunden sind, ist möglich. Netzwerkserver, mit denen diesen Gerät kompatibel ist, sind PCs, auf denen Player mit Serverfunktionaletität von Windows Media® Player 11 oder 12 installiert sind, sowie NAS mit Heimnetzwerkfung. Sie müssen möglicherweise vorab einträge Einstellungen vornehmen, um Windows Media® Player 11 oder 12 zu verwenden. Beachten Sie, dass ausschließlich Musikdateien, die in der Windows Media® Player-Bibliothek registriert sind, wiedergegeben werden können.

Konfigurieren von Windows Media® Player

Windows Media® Player 11

1. Schalten Sie Ihr PC ein und starten Sie Windows Media® Player 11.
2. Wahlen Sie im Menu "Library" die Option "Media Sharing" aus, um ein Dialogfeld zu öffnen.
3. Aktivieren Sie das Kontrollkastchen "Share my media" und klichen Sie auf "OK", um die kompatiblen Geräte anzuzeigen.
4. Wahlen Sie theses Gerät aus, klichen Sie auf "Allow" und setzen Sie darüber dem Symbol für diese Gerät ein Häkchen.

5. Klichen Sie auf "OK", um den Dialog zu schlieben.

6. Je nach Version von Windows Media® Player können sich die Name der auswählbaren Elemente untersicken.

Windows Media Player 12

1. Schalten Sie Ihr PC ein und starten Sie Windows Media® Player 12.
2. Wahlen Sie im Menu "Stream" die Option "Turn on media streaming" aus, um ein Dialogfeld zu öffnen.
3. Wenn Medienstreaming bereits eingeschaltet ist, wahlen Sie "Weitere Datenstromoptionen..." im Menu

"Datenstrom", um die Player im Netzwerk aufzulisten und gehen Sie dann zu Schritt 4.

1. Klichen Sie auf "Turn on media streaming", um eine List der Player im Netzwerk anzuzeigen.
2. Wahlen Sie theses Gerät in "Media streaming options" aus und überprüfen Sie, dass es auf "Allow" eingestellt ist.

3. Klichen Sie auf "OK", um den Dialog zu schreiben.

4. Je nach Version von Windows Media® Player können sich die Name der auswählbaren Elemente untersicken.

Wiedergabe

1. Starten Sie den Server (Windows Media® Player 11, Windows Media® Player 12 oder NAS-Gerät), der die wiederzugebenden Musikdateien enthalt.
2. Vergewissern Sie sich, dass PCs und/oder NAS korrekt mit dem gleichen Netzwerk wie diese Gerät verbunden sind.
3. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.
4. Drucken Sie NET auf der Fernbedienung.

1. Wahlen Sie mit den Cursorlasten auf der Fernbedienung "Music Server" aus und drücken Sie dann ENTER (b).

2. Wahlen Sie den gewünschten Server mit den Cursorstasten auf der Fernbedienung aus und drücken Sie ENTER (b), um eine Liste der verfügbaren Elemente zu öffnen.

3. Wahlen Sie mit den Cursortasten auf der Fernbedienung die Musikdatei aus, die wiedergegeben werden soll, und drücken Sie dann ENTER (b), um die Wiedergabe zu starten. Drucken Sie (d), um zum vorgen Bildschirm zurückzukehren.

4. Wenn "No Item." angezeigt wird, überprüften Sie die Netzwerkverbindung.

5. Je nach Server und Freigabe-Einstellungen kann das Gerät ihm möglichweise nicht erkennen oder es konnen u. U. keine der Musikdateien wiedergeben werden. Darüber hinaus kann das Gerät nicht auf Bilder und Videos zugreifen, die auf Servern gespeichert sind.
6. Bei Musikdaten auf Servem können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschäftelt werden.

Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich.

(a) Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm passen, können Sie hiermit blättern.
(c) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. Mit dieser Taste konnen Sie während der Anzeige von Ordern oder Dateilisten zum Wiedergabeldschirm zurückkehren.
(e) Mit dieser Taste wird der vorige Track wiedergegeben.
(f) Mit dieser Taste können Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmodi umgeschaltet.
(g) Mit dieser Taste wird die Wiedergabe pausiert. Wird die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(h) Mit dieser Taste wird der{nachste Track wiedergegeben.

Ferngesteuerte Wiedergabe von einem PC

Sie können these Gerät verwenden, um Musikdateien abzuspielen, die auf Ihr dem PC gespeichert sind, indem Sie den PC innerhalb Ihres Heimnetzwerks betreiben. Das Gerät unterstützt die Remotewiedergabe mit Windows Media® Player 12.

1. Schalten Sie Ihr PC ein und starten Sie Windows Media® Player 12.
2. Öffnen Sie das "Stream"-Menu und überprüfen Sie, dass "Allow remote control of my Player..." markiert ist. Klicken Sie auf "Turn on media streaming", um eine Liste der Player im Netzwerk anzuzeigen.

3. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

4. Wahlen Sie die mit Windows Media® Player 12 wiederzugebende Musikdatei aus und klichen Sie sie mit der rechten Maustaste an. Zur Remotewiedergabe einer Musikdatie auf einem anderen Server öffnen Sie in "Other Libraries" den Zielserver und wahren die wiederzugebende Musikdatie aus.

5. Wahlen Sie these Gerät in "Play to" aus, um das Fenster "Play to" in Windows Media® Player 12 zu öffnen, und starten Sie die Wiedergabe am Gerät. Wenn auf Ihrtem PC Windows® 8.1 ausgeführwt wird, klien Sie auf "Play to" und wahren dann these Gerät aus. Bei PCs mit Windows® 10 klien Sie auf "Cast to Device" und wahren diese Gerät aus. Bedienvorgänge während der Remotewiedergabe konnen am PC im Fenster "Play to" vorgenommen werden. Der Wiedergabebildschirm wird auf dem Fernseher angezeigt, der am HDMI-Anschluss these Gerätes angeschlossen ist.

6. Stellen Sie die Lautstärke mit der Lautstärkeleiste im Fenster "Play to" ein.

7. Manchmal kann die Lautstärke, die im Fenster für die ferngesteuerte Wiedergabe angezeigt wird, von der abweichen, die auf dem Display des Gerats erscheint. Wir die Lautstärke am Gerat geregelt, wird dies darüber hinaus nicht im Fenster "Play to" widergespiegelt.

8. Die Remote-Wiedergabe ist nicht möglich, wenn ein Netzwerkdienst genutzt wird oder Musikdateien auf einem USB-Speichergerät wiedergegeben werden.
9. Je nach Version von Windows® können sich die Name der auswählbaren Elemente untersicken.

Unterstützte Audioformate

Dieses Gerät unterstützt die folgenden Musicdateiformate. Eine Remotewiedergabe von FLAC, DSD und Dolby TrueHD wird nicht unterstützen.

MP3 (.mp3/.MP3):

• Unterschiede Formate: MPEG-1/MPEG-2 Audio Layer-3
• Unterschiede Abtastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

WMA (.wma/.WMA):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützung Bitraten: Zwischen 5 kbps und 320 kbps und VBR.
• Die Formate WMA Pro/Voice/WMA Lossless werden nicht Unterstützung.

WAV (.wav/.WAV):

WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

• Unterstützte Formate: MPEG-2/MPEG-4 Audio
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz
• Unterstützung Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

FLAC (.flac/.FLAC):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsfbit: 8 Bit, 16 Bit, 24 Bit

LPCM (Linear PCM):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Quantisierungsbit: 16 Bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 16 Bit, 24 Bit

• Unterstützte Formate: DSF/DSDIFF
• Unterschiede Abstastfrequenzen: 2,8 MHz, 5,6 MHz
• Dateien mit variabler Bitrate (VBR) werden unterszt. Die Wiedergabezeit kann jeder möglicherweise nicht korrekt angezeigt werden.
  Die ferngesteuerte Wiedergabe unterstützt nicht die ununterbrochene Wiedergabe.

USB-Speicherverät

Grundlegende Wiedergabe

Sie können Musikdaten wiedergeben, die sich auf einem USB-Speichergerät befinden.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.
2. Stecken Sie Ihr USB-Speichergerät mit den Musikdateien in den USB-Port an der Vorderseite diesen Geräts ein.

3. Drucken Sie "USB" auf der Fernbedienung.

4. Wenn die Anzeige "USB" auf dem Display blinkt, überprüfen Sie, ob das USB-Speichergerät korrekt angeschlossen ist.

5. Entfern den Sie nicht das USB-Speichergerät, das an these Gerät angeschlossen ist, solange "Connecting..." auf dem Display angezeigt wird. Dies kann zu Datenverlust führen oder eine Fehlfunktion verursachen.
6. Drücken Sie beim nachsten Bildschirm ENTER (b) auf der Fernbedienung. Die Liste der Ordner und Musikdaten auf dem USB-Speichergerät werden angezeigt. Wahlen Sie den Ordner mit den Cursorlasten aus und drücken Sie ENTER (b), um ihre Auswahl zu bestäigen.
7. Drucken Sie (d), um zum vorgen Bildschirm zurückzukehren.
8. Wahlen Sie mit den Cursorlasten auf der Fernbedienung die Musikdatei aus und drücken Sie ENTER (b), um die Wiedergabe zu starten.
9. Der USB-Anschluss these Geräts entspricht dem USB 2.0-Standard. Die Übertragungsgeschwindigkeit kann für eine wiederzugebende Inhalte unzureichend sein, wodurch es zu Unterbrechungen des Sounds kommt kann.

Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich.

(a) Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm passen, können Sie hiermit blättern.
(c) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. Mit dieser Taste konnen Sie während der Anzeige von Ordnern oder Datellisten zum Wiedergabebildschirm zurückkehren.
(e) Mit dieser Taste wird der vorige Track wiedergegeben.
(f) Mit dieser Taste können Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Tastes wird zwischen den Wiederholungsmodi umgeschaltet.
(g) Mit dieser Taste wird die Wiedergabe pausiert. Wir die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(h) Mit dieser Taste wird der{nachste Track wiedergegeben.

USB-Speichergerätsanforderungen

• Beachten Sie, dass der Betrieb von USB-Speichergeräten nicht immer garantiert werden kann.
• Dieses Gerät unterstützt USB-Speichererge, die den USB-Massenspeicherergekteklasse-Standard erfüllen. Das Gerät ist außer dem kompatibel mit USB-Speicherergeiten mit den Dateisystemformaten FAT16 und FAT32.
• Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jeder Partition als unabhängiges Gerät gehandelt.
• Es können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden.
• USB-Hubs und USB-Speichergeräte mit Hubfunktion werden nicht unterstützt. Schließen Sie diese Geräte nicht an das Gerät an.
• USB-Speichergeräte mit Sicherheitsfunktion werden auf thisem Gerät nicht Unterstützung.
• Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ohnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung.
• Medien, die in den USB-Kartenleser eingesetzt werden, stehen bei dieser Funktion möglicherweise nicht zur Verfügung. Außendem ist es je nach USB-Speichergerät möglich, dass die Inhalte nicht korrekt gelesen werden können.
• Wir übernehmen keinerlei Verantwortung für Verluste oder Beschädigungen von Daten, die auf einem USB-Speichergerät gespeichert sind, wenn these Speichergerät mit dem Gerät verwendet wird. Wir empfehlen Ohnen, wichtige Musikdateien im Vorfeld zu sichern.

Unterstützte Audioformate

Für die Wiedergabe vom Server und von einem USB-

Speichergerät unterstützt这点es Gerät die folgenden Musicdateiformate. Beachten Sie, dass Audiodateien, die urheberrechtlich geschützt sind, auf这点em Gerät nicht wiedergegeben werden können.

MP3 (.mp3/.MP3):

• Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer 3
• Unterstützte Abstastfrequenzen: 44,1 kHz, 48 kHz
• Unterschiede Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

WMA (.wma/.WMA):

• Unterstützte Abstastfrequenzen: 44,1 kHz, 48 kHz
• Unterschiede Bitraten: Zwischen 5 kbps und 320 kbps und VBR.
  Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt.

WAV (.wav/.WAV):

WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

• Unterstützte Formate: MPEG-2/MPEG-4 Audio
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz
• Unterschiede Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

FLAC(.flac/.FLAC):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungssbit: 16 Bit, 24 Bit

• Unterstützte Formate: DSF/DSDIFF
• Unterschiede Abstastfrequenzen: 2,8 MHz, 5,6 MHz

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Dateien mit variabler Bitrate (VBR) werden unterstützen. Die Wiedergabezeit kann jeder möglicherweise nicht korrekt angezeigt werden.
• Dieses Gerät unterstützt die ununterbrochene Wiedergabe des USB-Speichergeräts unter den folgenden Bedingungen. Wenn WAV, FLAC und Apple Lossless wiedergegeben werden und kontinuierlich das gleiche Format, die Abtastfrequenz, die gleichen Kanäle und die gleiche Quantisierungsbitrate wiedergegeben werden

AirPlay®

Grundlegende Wiedergabe

Es ist eine drahtlose Wiedergabe von Musicdateien auf Geräten wie iPhone®, iPod touch® oder iPad® möglich, welche mit dem gleichen Zugangspunkt wie diese Gerät verbunden sind.

• Aktualisieren Sie das Betriebssystem auf Ihr hem iOS-Gerät auf die aktuelle Version.
• Verbinden Sie das iOS-Gerät mit dem Zugangspunkt.

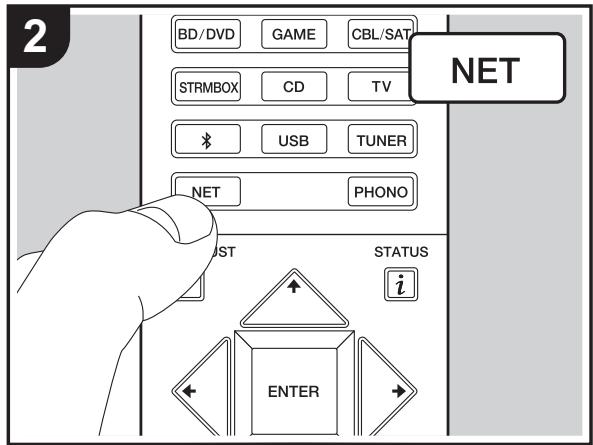

• Drucken Sie NET.
• Tippen Sie auf das AirPlay-Symbol im Kontrollzentrum des iOS-Geräts, wahren Sie aus der angezeigten Liste von Geräten dieser Gesät aus und tippen Sie auf "Done".

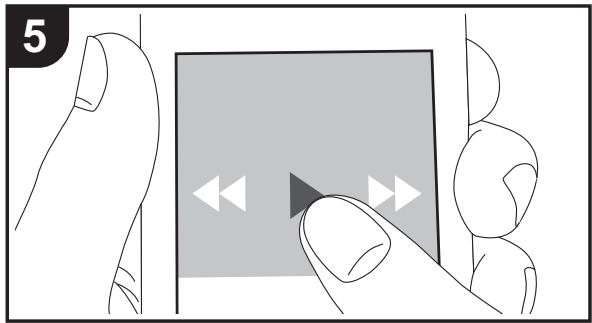

• Die Musikdatien auf dem iOS-Gerät werden wiedergegeben.
  Die Network Standby-Funktion ist standardmäßig aktiviert. Wenn Sie die Schritte 3 und 4 oben ausführten, wird diese Gerät automatisch eingeschaltet, und die Eingabe wird zu "NET" gewechselt. Um den Stromverbrauch im Standby-Modus zu verringn, drücken Sie die -Taste auf der Fernbedienung und legen dann im angezeiteten Home-MENU für "System Setup" - "Hardware" - "Power Management" - "Network Standby" den Wert "Off" fest.
• Aufgrund der Eigenschaften der drahtlosen AirPlay-Technologie kann der Ton auf thisem Gerät im Vergleich zum Ton, der auf dem Bluetooth-fähigen Gerät wiedergegeben wird, liegt verzögert sein.

Sie können auch Musikdateien auf dem Computer mit iTunes wiedergeben (Version 10.2 oder höher). Vergewissern Sie sich vor Inbetriebnahme, dass diese Gerät und der PC mit dem gleichen Netzwerk verbunden sind. Drücken Sie dann NET an thisem Gerät. Klichen Sie in iTunes auf das AirPlay-Symbol , wahren Sie aus der angezeigten List deses Gerät aus und starten Sie die Wiedergabe einer Musikdatei.

BLUETOOTH®-Wiedergabe

Pairing

Wiedergabe

Pairing

1. Wenn Sie die -Taste auf der Fernbedienung drucken, wird "Now Pairing..." auf dem Display these Geräts angezeigt, und der Pairing-Modus wird aktiviert.

Now Pairing.

1. Aktivieren Sie die BLUETOOTH-Funktion beim BLUETOOTH-fahigen Gerät und wahlen Sie aus der angezeigten Listedeses Gerät aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein.

2. Zum Anschließlich eines weiteren BLUETOOTH-fahigen Geräts halten Sie die -Taste gedrückt, bis "Now Pairing..." angezeigt wird, und führen dann den oben beschriebenen Schritt 2 aus. Dieses Gerät kann die Daten von bis zu acht gepaarten Geräten speichern.

3. Der Empfangsbereich beträgt etwa 15 Meter. Beachten Sie, dass die Verbindung mit BLUETOOTH-fahigen Geräten nicht garantiert werden kann.

Wiedergabe

1. Wenn das Gerät eingeschelt ist, führen Sie das Verbindungsverfahren am BLUETOOTH-fähigen Gerät aus.
2. Der Eingangsselektor these Geräts wird automatisch auf "BT AUDIO" eingestellt.
3. Geben Sie die Musikdateien wieder. Erhöhen Sie die Lautstärke des BLUETOOTH-fahigen Geräts auf den gewünschten Pegel.
4. Aufgrund der Eigenschaften der BLUETOOTH-Funktechnologie können die Audiosignale von diesen Gerät im Vergleich zum BLUETOOTH-fahigen Gerät möglich verzögert wiedergegeben werden.

Wiedergabe von FM/DAB-Radio

Wiedergabe von FM-Radio

Automatische Sendersuche

1. Drücken Sie mehrfach TUNER auf der Fernbedienung, um "FM" auf dem Display auszuwahlen.
2. Drücken Sie MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display angezeigt wird.
3. Wenn Sie die / -Cursortasten (a) auf der Fernbedienung drücken, wird automatisch nach Radiosendern gesucht, bis ein Sender gefunden wird. Wenn ein Radiosender ausgewähl ist, leuchtet "TUNED" auf dem Display. Bei Empfang eines Stereo-FM-Senders leuchtet die "FM STEREO"-Anzeige auf.
4. Es werden keine Audiosignale wiedergegeben, wenn die "TUNED"-Anzeige nicht leuchtet.

Bei schlechtem FM-Senderempfang

Der Empfang von Radiowellen kann durch Gebäudefrukturen und Umweltbedingungen beeinträchtigt werden. Wahlen Sie in thisem Fall den gewünschten Sender manuell aus wie unter "Manuelle Sendersuche" angegeben.

Manuelle Sendersuche

1. Drücken Sie mehrfach TUNER auf der Fernbedienung, um "FM" auf dem Display auszuwahlen.
2. Drücken Sie MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display ausgeblendet wird.
3. Halten Sie die / -Cursortasten (a) auf der Fernbedienung gedrückt und wahlen Sie den gewünschten Radiosender aus.
4. Die Frequenz ändert sich in 1er-Schritten bei jedem Drucken der Taste. Die Frequenz ändert sich kontinuierlich, wenn die Taste gehalten wird, und stoppt, wenn sie losgelassen wird. Suchen Sie durch Anschau den Displays.

Zurück zur automatischen Sendersuche

Drücken Sie noch einmal MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display angezeigt wird. Es wird automatisch ein Radiosender eingestellt.

Einstellen des Frenquenzschritts (Modèle für Nordamerika)

Drucken Sie die Taste auf der Fernbedienung, um "System Setup" - "Miscellaneous" - "Tuner" - "FM Frequency Step" und dann den Frequenzschritt für ihre Region auszuwahlen. Beachten Sie, dass alle Radiovoreinstellungen gelöscht werden, wenn diese Einstellung geändert wird.

Verwenden von RDS (europeanne Modelle)

RDS steht für das Radio Data System und ist ein Verfahren zur Übertragung von Daten in FM-Radiosignalen. In Regionen mit RDS wird der Name des Radiosenders angezeigt, wenn Sie einen Radiosender einstellen, der Programminformationen überträgt. Wenn Sie in thisem Fall i (b) auf der Fernbedienung drücken, stehen Ohnen die folgenden Funktionen zur Verfugung.

Anzeigen von Textinformationen (Radiotext)

1. Wenn der Name des Radiosenders auf dem Display angezeigt wird, drücken Sie einmal i (b) auf der Fernbedienung. Der vom Sender übertragene Radiotext (RT) lauft über das Display. "No Text Data" wird angezeigt, wenn keine Textinformationen verfügbar sind.

2. Es können ungewöhnliche Zeichen angezeigt werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt.

Sendersuche nach Programtyp

1. Wenn der Name des Radiosenders auf dem Display angezeigt wird, drücken Sie zweimal i (b) auf der Fernbedienung.

2. Drücken Sie die / -Cursortasten (a) auf der Fernbedienung, um den gewünschten Programmtyp auszuwahlen, und dann ENTER (a), um die Suche zu starten.

Die Programmtypen werden wie folgt angezeigt:

None

News (Aktuelle Berichte)

Affairs (Aktuelles Zeitgeschehen)

Info (Informationen)

Sport

Educate (Bildung)

Drama

Culture

Science(Wissenschaft und Technik)

Varied

Pop M (Popmusik)

Rock M (Rockmusik)

Easy M (Musik für unterwegs)

Light M (Leichte Klassik)

Classics (Ernstke Klassik)

Other M (Andere Musik)

Weather

Finance

Children (Kinderprogramme)

Social (Gesellschaftliche Angeleagenheiten)

Religion

Phone In

Travel

Leisure

Jazz (Jazzmusic)

Country (Countrymusik)

Nation M (Nationalmusik)

Document (Dokumentationen)

Die angezeigten Informationen stimmen möglicherweise nicht mit den übertragenen Inhalten überein.

1. Wenn ein Radiosender gefunden wurde, blinking der Name des Senders auf dem Display. Drücken Sie

währenddessen ENTER (a), um die Wiedergabe des Senders zu starten. Wenn Sie ENTER (a) nicht drücken, wird die Sendersuche fortgesetzt.

• Wenn keine Sender gefunden wurden, wird die Meldung "Not Found" angezeigt.
• Es können ungewöhnliche Zeichen angezeigt werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt.

Wiedergabe von DAB-Digitalradio (VSX-S520D)

1. Drücken Sie mehrfach TUNER auf der Fernbedienung, um "DAB" auf dem Display auszuwahlen.

2. Wenn Sie DAB erstmalig auswahlen, wird automatisch im DAB-Band 3 nach Multiplexen (d. h. Sendern) gesucht, die in Ihr Region verfügbar sind.

Scan: 100%

• Sobald der Suchlauf abgeschlossen ist, wird der erstige gefundene Sender ausgewählt.

• Wenn ein neuer DAB-Sender verfügbar ist oder Sie umziehen, drücken Sie die Taste auf der Fernbedienung und stellen dann im angezeigten Home-MENU "System Setup" "Miscellaneous" - "Tuner" - "DAB Auto Scan" ein.

• Wahlen Sie den gewünschten Radiosender mit den Cursortasten / (a) auf der Fernbedienung aus.

Ändern der Anzeigereihenfolge der Sender

Sie können die verfügbarbaren Sender alphabetisch oder nach Multiplex sortieren.

1. Drücken Sie mehrfach MODE (e), um die Sortierung der Anzeigenreihenfolge aus den folgenden auszuwahlen.

Alphabet (Standardeinstellung): Die Sender werden alphabetisch sortiert.

Multiplex : Sender nach Multiplex sortieren.

Anzeige von DAB-Radio-Informationen

1. Drücken Sie mehrfach die i -Taste (b), um weitere Informationen zum ausgewählten DAB-Sender anzuzeigen.

DLS (Dynamic Label Segment): Wenn ein Sender eingestellt ist, der DLS-Textdaten überträgt, lauft der Text über das Display.

Programmtyp: Der Programmtyp wird angezeigt.

Bitrate und Audiomodus: Bitrate und Audiomodus (Stereo, Mono) des Senders werden angezeigt.

Qualität: Die Signalqualität wird angezeigt.

0-59: Schlechter Empfang

60 - 79: Guter Empfang

80 - 100: Hervorragender Empfang

Multiplex-Name: Der Name des aktuellen Multiplex wird angezeigt.

Multiplex-Nummer und -Frequenz: Nummer und

Frequenz des aktuellen Multiplex werden angezeigt.

Voreinstellung eines Radiosenders

Hiermit können Sie bis zu 40 bevorzugte FM/DAB-Sender registrieren. Die Registriierung von Radiosendern im Voraus ermöglich es Ihnen, ihre bevorzugte Radiostation direkt auszuwahlen.

1. Wahlen Sie den Radiosender aus, den Sie registrieren möchten.
2. Drücken Sie am Gerät +Fav (d). Die voreingestellte Nummer auf dem Display beginnt zu blinken.
3. Wahrend die voreingestellte Nummer blinkt (ca. 8 Sekunden), drücken Sie mehrfach die / -Cursortasten (a) auf der Fernbedienung, um eine Nummer zwischen 1 und 40 auszuwahlen.
4. Drücken Sie noch einmal +Fav (d) auf der Fernbedienung, um den Radiosender zu registrieren. Die voreingestellte Nummer hört auf zu blinken, wenn sie registriert ist.

Auswahl eines voreingestellten Radiosenders

1. Drücken Sie TUNER auf der Fernbedienung.
2. Drücken Sie die / -Cursortasten (a) auf der Fernbedienung, um eine voreingestelle Nummer auszuwahlen.

Löschen eines voreingestellten Radiosenders

1. Drucken Sie TUNER auf der Fernbedienung.
2. Drücken Sie die / -Cursortasten (a) auf der Fernbedienung, um die voreingestellte Nummer zum Löschen auszuwahlen.
3. Drücken Sie +Fav (d) auf der Fernbedienung, bis die voreingestellte Nummer auf dem Display zu blinken beginnnt, und drücken Sie dann CLEAR (c), um die Nummer zu Löschen.
4. Die Nummer auf der Anzeige erlischt nach dem Löschen.

Wiedergabemodi

Auswahl von Wiedergabemodi

Sie können den Wiedergabemodus während der Wiedergabe wechseln, indem Sie mehrfach "AUTO/DIRECT" oder "SURR" drucken.

AUTO/DIRECT-Taste (b)

Wenn Sie mehrfach drücken, werden die für das Eingangssignal geeigneten Wiedergabemodien zwischen "Auto Surround", "Direct" und "Pure Direct" gewechselt. Nach dem Auswahlen wird "Auto Surround" (oder "Direct", "Pure Direct") auf dem Display angezeigt, der am besten geeignete Wiedergabemodus für das Audioformat wird automatisch ausgewählt (Dolby Digital bei Mehrkanal-Eingangssignalen, Stereo bei 2-Kanal-Eingangssignalen usw.), und eine Anzeige wie "Dolby D" wird auf dem Display angezeigt.

AutoSurround

Direct

Pure Direct

Das Display wird automatisch geändert.

Dolby D

Im Direct-Modus werden einige Prozesse wie Klangregelfunktionen ausgeschelt, welche die Klangqualität beeinträchtigen können. Sie erhalten dadurch eine noch höhere Klangqualität. Im Pure Direct-Modus werden noch mehr Prozesse ausgeschelt, welche die

Klangqualität beeinträchtigen konnen. Sie erhalten dadurch eine naturge技术研发 Wiedergabe des Originalklangs. In dieser Fall wird die Lautsprecherkalibrierung mit MCACC deaktiviert.

SURR-Taste (c)

Drücken Sie mehrfach, um das Audioformat der Eingangssignale und einen von zahlreichen Wiedergabemodi auszuwahlen. Wahlen Sie den Modus aus, der ihren Präferenzen entspricht. Der ausgewählte Wiedergabemodus wird auf dem Display angezeigt.

Details zu den Effekten der jeweiligen Wiedergabemodi.
finden Sie unter "Wiedergabemodus-Effekte" ( P32) Unter "Auswahlbare Wiedergabemedi" ( P35) finden Sie Informationen zu den Wiedergabemedi, die fur die einzelnen Audioformate in den Eingangssignalen auswahlbar sind.

Der für eine Quelle zuletzt ausgewählte Wiedergabemodus wird für die Tasten AUTO/DIRECT und SURR gespeichert. Wird ein wiedergegebener Inhalt nicht vom zuletzt ausgewählten Wiedergabemodus unterstützt, so wird automatisch der Standard-Wiedergabemodus für diesen Inhalt ausgewählt.

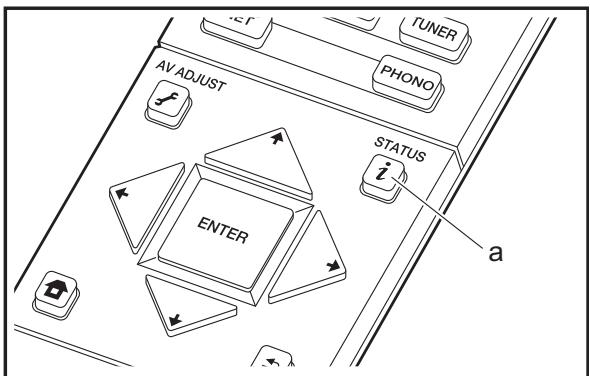

Drücken Sie mehrfach i (a), um in folgender Reihenfolge durch die Anzeige am Hauptgerät zu schalten:

Eingangsquelle & Lautstärke

Wiedergabemodus-Effekte

Updates der Wiedergabemodi

Mithilfe von Firmware-Updates für diese Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioformats geplant. Das bedeutet, dass die verfügbaren Wiedergabemodi von der Firmware-Version abhängen.

Bei Firmware-Versionen vor Dolby Atmos-Unterstützung - Dolby Pro Logic II -bezogene Modi können ausgewählten werden.

Bei Firmware-Versionen nach Dolby Atmos-Unterstützung - Dolby Atmos, Dolby Surround und Surround Virtual können ausgewählt werden. (Dolby Pro Logic II -Modi können nach dem Update nicht mehr ausgewählt werden.) Wenn Surround Virtual ausgewählt werden kann, ist die Auswahl von F.S.S surround (Front Stage Surround) nicht möglich.

Bei Firmware-Versionen vor DTS:X-Unterstützung Sie können Neo:6 Cinema und Neo:6 Music auswahlen.

Bei Firmware-Versionen nach DTS:X-Unterstützung Sie können DTS:X und DTS Neural:X auswahlen. (Nach dem Update können Sie Neo:6 Cinema und Neo:6 Music nicht mehr auswahlen.)

In alphabetischer Reihenfolge

Action

Dieser Modus ist für Spielfilme mit vielen Actionszenen geeignet.

AdvancedGame

Dieser Modus ist für Spieler geeignet.

Classical

Geeignet für klassische Musik und Opern. Dieser Modus verstärkt die Surroundkanäle, um das Stereobild zu erweitern, und simuliert den tatsächlichen Nachhall in einem

großen Saal.

Dolby Atmos

In this modus werden im Audioformat Dolby Atmos aufgenommene Klangdesigns originalgetreu wiedergegeben. Das Dolby Atmos-Audioformat wurde in modern ausgestatteten Kinos eingerichtet und ermöglich auch im Heimkino ein revolutionäre Klingerlebnis. Im Unterschied zu herkömmlichen Surroundsystemen basiert Dolby Atmos nicht auf Kanälen, sondern ermöglich ein prazises freies Platzieren von Klangobjekten im dreidimensionalen Raum. So{lsst sich ein besonders klarer Klang erzielen. Dolby Atmos ist ein optionales Audioformat auf Blu-ray-Discs, bei dem dreidimensionaler Klang durch ein Klangfeld über der Hörposition erzielt wird.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

Dolby D (Dolby Digital)

In diesen Modus werden im Audioformat Dolby Digital aufgenommene Klangdesigns originalgetreu wiedergegeben.

Dolby Digital ist ein digitales Mehrkanalformat von Dolby Laboratories, Inc.. Es kommt bei vielen KinoproDUCTIONen zum Einsatz. Es handelt sich auch um ein Standard-Audioformat bei DVD-Videos und Blu-ray-Discs. Es konnen maximal 5.1 Kanäle auf einem DVD-Video oder einer Blu-ray-Disc aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer).

• Zur Übertragung these Audio formats verwenden Sie ein Digitalkabel und wahlen den Bitstream-Audioausgang des Players aus.

Dolby D+ (Dolby Digital Plus)

In diesen Modus werden im Audioformat Dolby Digital Plus aufgenommene Klangdesigns originalgetreu

wiedergegeben.

Beim Dolby Digital Plus-Format handelt es sich um eine Revision auf Basis von Dolby Digital mit erhöhter Kanalanzahl zum Steigern der Klangqualität durch mehr Flexibilität bei den Bitraten. Dolby Digital Plus wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

Dolby PL II (Dolby Pro Logic II)

These Wiedergabemodie gestatten die Erweiterung des Wiedergabesignals auf 5.1-Kanal entsprechend der angeschlossenen Laufsprecherkonfiguration, wenn es sich beim Eingangssignal um ein 2-Kanal-Signal handelt. Durch das Erweitern des Klangfelds entsteht ein nahtloser Klang mit mehr Tiefe und Realismus. Nicht nur CD- und Spielfilm-Quellen, sondern auch Spiele profitieren von der lebendigen Klanglokalisierung. Wahlen Sie einen Modus aus, der für这部电影 (Movie), Musik (Music) oder Spiele (Game) geeignet ist.

Dolby Surround

Mit diesen Wiedergabemodi konnen Sie das Wiedergabesigne je nach angeschlossener Lautsprecherkonfiguration auf mehrere Kanäle erweitern, wenn das Eingangssignal 2-Kanal oder 5.1-Kanal ist. Diese Funktion ist mit bisherigen Lautsprecherkonfigurationen sowie mit Wiedergabesystemen für Dolby Atmos mit Dolby-Lautsprechertechnologie kompatibel.

Dolby TrueHD

In this modus werden im Audioformat Dolby TrueHD aufgenommene Klangdesigns originalgetreu wiedergegeben.

Beim Dolby TrueHD-Audioformat handelt es sich um ein reversibles erweiteres Format auf Basis verlustfreier

Komprimierungstechnologie (MLP), das eine naturgetreue Wiedergabe des Master-Audios aus dem Studio ermöglich. Dolby TrueHD wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. 7.1-Kanal wird bei 96 kHz/24 Bit aufgenommen, und 5.1-Kanal wird bei 192 kHz/24 Bit aufgenommen.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

Drama

Geeignet für in TV-Studios produzierte Fernsehsendungen.
Dieser Modus verstärkt die Surrounddefekte des gesamten Klangs, gibt den Stimmen mehr Klarheit und erstellt ein realistisches Klangbild.

DSD

Modus, der sich zur Wiedergabe von in DSD aufgenommen Quellen eignet.

• Von diesen Gerät werden DSD-Signale unterstützen, die über HDMI IN eingehen. Je nach angeschlossenem Player kann jeder ein besserer Klang erzielt werden, wenn die Ausgabe über den PCM-Ausgang des Players erfolgt.
• Dieser Wiedergabemodus kann nur ausgewählt werden, wenn die Ausgangseinstellung Ihres Blu-ray Disc-/DVD-Players auf DSD eingestellt ist.

DTS

In this modus werden im Audioformat DTS aufgenommene Klangdesigns originalgetreu wiedergegeben.

Das DTS-Audioformat ist ein digitales Mehrkanalformat von DTS, Inc.. Es handelt sich um ein optionales Audioformat bei DVD-Videos und um ein Standard-Audioformat bei Bluray-Discs. Es konnen 5.1 Kanäle aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle

sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). Der Inhalt wird in einer große Datenmenge mit maximaler Abtaustrate von 48 kHz bei einer Auflösung von 24 Bit und einer Bitrate von 1,5 Mbps aufgenommen.

• Zur Übertragung these Audio formats verwenden Sie ein Digitalkabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS 96/24

In this modus werden im Audioformat DTS 96/24 aufgenommene Klangdesigns originalgetreu wiedergegeben.

Beim DTS 96/24-Format handelt es sich um ein Standard-Audioformat bei DVD-Videos und Blu-ray-Discs. Es konnen 5.1 Kanäle aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). Es wird eine detailgetreue Wiedergabe erzielt, indem der Inhalt mit einer Abtastrate von 96 kHz bei einer Auflösung von 24 Bit aufgenommen wird.

• Zur Übertragung these Audio formats verwenden Sie ein Digitalkabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS Express

In this modus werden im Audioformat DTS Express aufgenommene Klangdesigns originalgetreu wiedergegeben.

DTS Express wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanalen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. Es werden auch geringe Bitraten unterstützt.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS-HD HR (DTS-HD High Resolution Audio)

In this modus werden im Audioformat DTS-HD High Resolution Audio aufgenommene Klangdesigns originalgetreu wiedergegeben.

DTS-HD High Resolution Audio wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surroundback-Kanal bis zu maximal 7.1-Kanal. Es kann bei einer Abtastrate von 96 kHz mit einer Auflösung von 24 Bit aufgenommen werden.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS-HD MSTR (DTS-HD Master Audio)

In this modus werden im Audioformat DTS-HD Master Audio aufgenommene Klangdesigns originalgetreu wiedergegeben.

DTS-HD Master Audio wird als optionales Audioformat auf Blu-ray-Discs auf Basis von 5.1 Kanalen verwendet, jeder mit zusätzlichen Kanalen wie Surround-Back-Kanal bis zu maximal 7.1 Kanalen unter Verwendung verlustfreier Audioreproduktionstechnologie. 96 kHz/24 Bit wird bei 7.1-Kanal unterstützt, 192 kHz/24 Bit wird bei 5.1-Kanal unterstützt.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS Neo:6

These Wiedergabemodigestatten die Erweiterung des Wiedergabesignals auf 5.1-Kanal entsprechend der angeschlossenen Laufsprecherkonfiguration, wenn es sich beim Eingangssignal um ein 2-Kanal-Signal handelt. Es bietet volle Bandbreite auf allen Kanalen, mit größter Unabhängigkeit zwischen den Kanalen. Es gibt zwei Varianten theses Modus: Neo:6 Cinema für这部电影 und Neo:6 Music für Musik.

DTS Neural:X

Mit thisem Wiedergabemodus konnen Sie das Wiedergabesigne je nach angeschlossener Laufsprecherkonfiguration erweitern, wenn das Eingangssignal 2-Kanal oder 5.1-Kanal ist.

DTS:X

In this modus werden im Audioformat DTS:X aufgenommene Klangdesigns originalgetreu wiedergegeben.

Beim DTS:X-Audioformat handelt es sich um eine Kombination der Mischmethode auf Basis herkommlicher kanalbasierter Formate und objektbasierter dynamischer Audiomischung. Sie kennzeichnet sich durch die prazise Klangpositionierung und die Möglichkeit, Bewegung wiederzugegeben.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

Ent.Show (Entertainment Show)

Geeignet für Rock- und Popmusik. Dieser Modus kreiert ein lebhaftes Klangfeld mit einem intensiven akustischen Bild wie bei Clubs und Rockkonzerten.

Ext.Mono (Extended Mono)

In diesen Modus geben alle Laufsprecher den gleichen Sound in Mono aus, sodass der Klang, den Sie horen, der gleiche ist, egal, wo im Klangraum Sie sich gerade befinden.

In this modus ist die Sound-Lokalisation klär mit Betonung des Bass.

Ext.Stereo (Extended Stereo)

Ideal für Hintergrundmusic, dieser Modus füllt den gesamten Hörbereich mit Stereoton von vorne, Surroundund Surround-Back-Laatsprechem.

In this modus konnen Sie eine virtuelle Wiedergabe von

Mehrkanal-Surroundsound auch mit nur zwei oder drei Lautsprachern genießen. Dies Funktioniert, indem gesteuert wird, wie die Klänge das linke und rechte Ohr des Zuhörers erreichen.

Mono

Verwenden Sie diesen Modus, wenn Sie einen alten Film mit einem Mono-Soundtrack anschauen, oder verwenden Sieihn, um die Soundtracks in zwei verschiedene Sprachen separat wiederzugeben, die auf dem linken und rechten Kanal mancher Filme aufgenommen sind. Er ist auch geeignet für DVDs oder andere Quellen, die Multiplex-Audio enthalten.

Multich PCM (Multichannel PCM)

Dieser Modus eignet sich zur Wiedergabe von in Mehrkanal-PCM aufgenommen Quellen.

Rock/Pop

Dieser Modus ist für Rockmusik geeignet.

Sports

Dieser Modus ist für Sport-Inhalte geeignet.

Stereo

In this modus wird der Sound über die linken und rechten Lautspecher und den Subwoofer ausgegeben.

Surround Virtual

Dies ist ein Surround-Modus mit dem Surround Virtualizer, einer Technologie von Dolby Laboratories, Inc.. Es werden virtuelle Surround-Kanäle erstellt, die das Klangfeld verbreitern, auch wenn keine Surround-Lautsprecher angeschlossen sind.

Unplugged

Geeignet für akustische Instrumente, Gesang und Jazz.
Dieser Modus verstärkt das Front-Stereobild, was den Eindruck vermittelt, direkt vor der Bühne zu stehen.

Auswählbare Wiedergabemodi

Sie können aus einer Vielzahl von Wiedergabemodi je nach Audioformat des Eingangssignals ausgehalten.

• Der Stereo-Modus kann bei allen Audioformaten ausgewählten werden.
  Die verfügbarwiedergabemodi sind, wenn die Kopfhörer angeschlossen sind: Pure Direct und Stereo.

Updates der Wiedergabemodi

Mithilfe von Firmware-Updates für diese Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioforms geplant. Das bedeutet, dass die verfügbaren Wiedergabemodi von der Firmware-Version abhängen.

Bei Firmware-Versionen vor Dolby Atmos-Unterstützung

• Dolby Pro Logic II -bezogene Modi können ausgewählten werden.

Bei Firmware-Versionen nach Dolby Atmos-Unterstützung

• Dolby Atmos, Dolby Surround und Surround Virtual * onnen ausgewählt werden. (Dolby Pro Logic II -Modi * onnen nach dem Update nicht mehr ausgewählt werden.) Wenn Surround Virtual ausgewählt werden kann, ist die Auswahl von F.S.Surround (Front Stage Surround) nicht möglich.
  Bei Firmware-Versionen vor DTS:X-Unterstützung
• Sie können Neo:6 Cinema und Neo:6 Music auswahlen.
  Bei Firmware-Versionen nach DTS:X-Unterstützung
• Sie können DTS:X und DTS Neural:X auswahlen. (Nach dem Update können Sie Neo:6 Cinema und Neo:6 Music nicht mehr auswahlen.)

Eingangsformat	Wiedergabemodus
Analog	Stereo
	Mono
	Dolby Surround
	Surround Virtual
	PL II Movie*1
	PL II Music*1
	PL II Game*1
	Neo:6 Cinema*1
	Neo:6 Music*1
	DTS Neural:X
	Classical*2
	Unplugged*2
	Ent.Show*2
	Drama*2
	AdvancedGame*2
	Action*2
	Rock/Pop*2
	Sports*2
	Ext.Stereo*1
	Ext.Mono*1
	F.S.Surround

1: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
2: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
PCM	Stereo
Musikdateien (außer DSD/Dolby TrueHD)	Mono
	Dolby Surround
	Surround Virtual
	PL II Movie*1
	PL II Music*1
	PL II Game*1
	Neo:6 Cinema*1
	Neo:6 Music*1
	DTS Neural:X
	Classical*2
	Unplugged*2
	Ent.Show*2
	Drama*2
	AdvancedGame*2
	Action*2
	Rock/Pop*2
	Sports*2
	Ext.Stereo*1
	Ext.Mono*1
	F.S.Surround

1: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
2: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
Multich PCM	Stereo
	Multich PCM*1
	Dolby Surround
	Surround Virtual
	DTS Neural:X
	Classical*2
	Unplugged*2
	Ent.Show*2
	Drama*2
	AdvancedGame*2
	Action*2
	Rock/Pop*2
	Sports*2
	Ext.Stereo*1
	Ext.Mono*1
	F.S.Surround

1: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
2: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
DSD	Stereo
	DSD*1*2
	Dolby Surround
	Surround Virtual
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangsformat ausgewählten werden, wenn Surround-Laufsprecher oder ein Center-Laufsprecher installiert wurden.
4: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
Dolby Atmos	Stereo
	Dolby Atmos
	Surround Virtual
	Classical
	Unplugged
	Ent.Show
	Drama
	AdvancedGame
	Action
	Rock/Pop
	Sports
	Ext.Stereo
	Ext.Mono
	F.S.Surround
Dolby D	Stereo
	Dolby D*1*2
	Dolby Surround
	Surround Virtual
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangsf格式 ausgewählt werden, wenn Surround-Laatsprecher oder ein Center-Laatsprecher installiert wurden.
4: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
Dolby D+	Stereo
	Dolby D+*1*2*3
	Dolby Surround
	Surround Virtual
	PL II Movie*4
	PL II Music*4
	PL II Game*4
	Neo:6 Cinema*4
	Neo:6 Music*4
	Classical*5
	Unplugged*5
	Ent.Show*5
	Drama*5
	AdvancedGame*5
	Action*5
	Rock/Pop*5
	Sports*5
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

^1 Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Dolby D+ kann nicht ausgewählt werden, wenn die Eingangsquelle eine Blu-ray-Disc ist. Stättdessen kann der Dolby D-Wiedergabemodus ausgewählt werden.
4: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn SurroundLaufsprecher oder ein Center-Laufsprecher installiert wurden.
5: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
Dolby TrueHD	Stereo
	Dolby TrueHD*1*2
	Dolby Surround
	Surround Virtual
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.
2: Es mussen Surround-Laatsprecher bzw. ein Center-Laatsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangsf格式 ausgewählten werden, wenn Surround-Laufsprecher oder ein Center-Laufsprecher installiert wurden.
4: Es müssen Surround-Lautsprecher installiert werden.

Eingangsformat	Wiedergabemodus
DTS	Stereo
	DTS*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangssformat ausgewählt werden, wenn Surround-Laufsprecher oder ein Center-Laufsprecher installment wurden.
4: Es,müssen Surround-Lautsprecherinstalliertwerden.

Eingangsformat	Wiedergabemodus
DTS 96/24	Stereo
	DTS 96/24*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangssformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden.
4: Es,müssen Surround-Lautsprecherinstalliertwerden.

Eingangsformat	Wiedergabemodus
DTS Express	Stereo
	DTS Express*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangsf格式 ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden.
4: Es,müssen Surround-Lautsprecherinstalliertwerden.

Eingangsformat	Wiedergabemodus
DTS-HD HR	Stereo
	DTS-HD HR*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangssformat ausgewählt werden, wenn Surround-Laufsprecher oder ein Center-Laufsprecher installment wurden.
4: Es,müssen Surround-Lautsprecherinstalliertwerden.

Eingangsformat	Wiedergabemodus
DTS-HD MSTR	Stereo
	DTS-HD MSTR*1*2
	PL II Movie*3
	PL II Music*3
	PL II Game*3
	Neo:6 Cinema*3
	Neo:6 Music*3
	DTS Neural:X
	Classical*4
	Unplugged*4
	Ent.Show*4
	Drama*4
	AdvancedGame*4
	Action*4
	Rock/Pop*4
	Sports*4
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.
3: Kann nur bei 2-Kanal-Eingangssformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden.
4: Es,müssen Surround-Lautsprecherinstalliertwerden.

Eingangsformat	Wiedergabemodus
DTS:X	Stereo
	DTS:X
	Classical*1
	Unplugged*1
	Ent.Show*1
	Drama*1
	AdvancedGame*1
	Action*1
	Rock/Pop*1
	Sports*1
	Ext.Stereo*2
	Ext.Mono*2
	F.S.Surround

1: Es,müssen Surround-Lautsprecherinstalliertwerden.
2: Es müssen Surround-Lautsprecher bzw. ein Center-Lautsprecher installiert werden.

AV Adjust

Wenn Sie die -Taste auf der Fernbedienung während der Wiedergabe drucken, konnen Sie hαufig genutzte Einstellungen wie die Klangqualität mithilfe von Bildschirmenus anpassen. Beachten Sie, dass keine Ausgabe über den Fernsehbildschirm erfolgt, wenn der Eingangsselektor die Einstellung "CD", "TV", "PHONO" oder "TUNER" aufweist. Verwenden Sie in thisem Fall das Display des Hauptgeräts.

1. Drucken Sie auf der Fernbedienung.
2. Wenn das AV Adjust angezeigt wird, wahren Sie den Inhalt mit / auf der Fernbedienung aus und drücken ENTER, um die Auswahl zu bestätigten.

• Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten / .

• Um zum vorgen Bildschirm zusückzukehren, drücken Sie.

• Um die Einstellungen zu verlassen, drücken Sie f .

■ Tone

Bass: Verständen oder verändern Sie den Bassbereich des Laufsprechers.

Treble: Verständen oder verändern Sie den Höhenbereich des Laufsprechers.

• Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct oder Pure Direct lautet.

Level

Center: Passen Sie den Laufsprecherpegel des CenterLaufsprechers während einer Wiedergabe an.

Subwoofer: Passen Sie den Lautsprecherpegel des

Subwoofoers wahrend der Wiedergabe an.

• Die vorgenommene Einstellung wird auf den vorgen Status zurückgesetzt, wenn Sie das Gerät in den Standby-Modus schalten.

MCACC

MCACC EQ: Aktivieren/deaktivieren Sie die Equalizer-Funktion zur Korrektur von Verzerrungen durch die akustischen Raumgegebenheiten.

• These Einstellung kann nicht ausgewählt werden, wenn Full Auto MCACC nicht ausgeführrt wurde.
• Kann nicht eingestellt werden, wenn der Wiedergabemodus Pure Direct lautet.

Manual EQ Select: Wahlen Sie "Preset 1" bis "Preset 3" aus, die unter "MCACC" - "Manual MCACC" - "EQ Adjust" ( P51) im Home konfiguriert wurden. Wenn die Einstellung "Off" lautet, wird in allen Bereichen die gleiche Klangfeldeinstellung angewendet.

• Kann nicht eingestellt werden, wenn der Wiedergabemodus Pure Direct lautet.

Phase Control: Dienst der Korrektur von Phasenförderungen im niedereffrequenten Bereich zur Bassverständlung. So können Sie eine kraftvolle und originalgetreue Basswiedergabe erzielen.

• Kann nicht eingestellt werden, wenn der Wiedergabemodus Pure Direct lautet.

Theater Filter: Passen Sie die verarbeitete Tonspur an, um den Höhenbereich zu verstärken und für Heimkinoanlagen zu optimieren. Diese Funktion kann in den folgenden Wiedergabemodi verwendet werden: Dolby Digital, Dolby Digital Plus, Dolby PL II Movie, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express, Neo:6 Cinema und DSD.
- Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct oder Pure Direct lautet.

Other

Sound Delay: Hiermit konnen Sie eine Audioverzogerung vormehmen, wenn die Videoausgabe im Vergleich zur Audioausgabe verzögert erfolgt. Es konnen für jeder Eingangsselektor andere Einstellungen ausgewählten werden.

Sound Retriever: Hiermit konnen Sie die Qualität bei komprimierten Audiodateien erhöhen. Die Klangwiedergabe von verlustbehaften komprimierten Dateien wie MP3 wird verbessert. Die Einstellung kann für jeder Eingangsselektor separat vorgenommen werden. Die Einstellung ist für Signale von 48 kHz oder weniger wirsam. Die Einstellung ist bei Bitstreamsignalen nicht wirsam.

• Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct oder Pure Direct lautet.

DRC: Hiermit sind leise Töne gut hörbar. Dies ist praktisch, wenn Sie spät am Abend einen Film schauen und die Lautstärke reduzieren müssen. Sie können den Effekt nur bei Dolby- und DTS-Signalen genießen.

• Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct oder Pure Direct lautet.
  Die Einstellung kann in den folgenden Fällen nicht verwendet werden.

• Wenn "System Setup" - "Audio Adjust" - "Dolby" - "Loudness Management" (→P46) im Home bei der Wiedergabe von Dolby Digital Plus oder Dolby TrueHD den Wert "Off" aufweist

• Bei DTS-Eingangssignal, wenn "Dialog Control" eine andere Einstellung als 0 dB aufweist

Panorama: Erweitern Sie im Dolby Pro Logic II Music-Wiedergabemodus das Klangfeld zu den Seiten.

Dimension: Passen Sie im Dolby Pro Logic II Music-Wiedergabemodus die räumliche Tiefe des Klangfelds an. Bei keinen Zahlen wird der Klang nach vorne verschoben. Bei große Zahlen wird der Klang nach hinten verschoben.

Center Width: Passen Sie im Dolby Pro Logic II Music-Wiedergabemodus die Breite des vorderen Klangfelds an. Mit kleinen Zahlen wird der Klang in der Mitte konzentriert. Mit großen Zahlen wird der zentrale Klang nach links und rechts verschoben.

Dialog Control: Sie können den Dialoganteil der Audioausgabe in Schritten von 1 dB um bis zu 6 dB erhöhen, damit die Dialoge vor den Hintergrundgeräuschen better verständlich sind.

• These Einstellung ist nur bei DTS:X-Inhalten verfügbar.
• Der Effekt ist bei manchen Inhalten möglicherweise nicht verfügbar.

Center Image: Passen Sie im DTS Neo:6 Music-Wiedergabemodus die Breite des vorderen Klangfelds an. Mit kleinen Zahlen wird der Klang in der Mitte konzentriert. Mit große Zahlen wird der zentrale Klang nach links und rechts verschoben.

Mithilfe von Firmware-Updates für diese Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioformats geplant. Das bedeutet, dass die verfügbaren Wiedergabemodi von der Firmware-Version abhängen.

Bei Firmware-Versionen vor Dolby Atmos-Unterstützung Panorama, Dimension, Center Width konnen eingestellt werden.

Bei Firmware-Versionen nach Dolby Atmos-Unterstützung - Panorama, Dimension, Center Width kann nach einem Update nicht eingestellt werden.

Bei Firmware-Versionen vor DTS:X-Unterstützung
- Center Image kann eingestellt werden.
Bei Firmware-Versionen nach DTS:X-Unterstützung
- Dialog Control kann eingestellt werden. (Center Image kann nach einem Update nicht eingestellt werden.)

System Setup

Mit den erweiterten Einstellungen these Geräts konnen Sie Leistung und Bedienfreundlichkeit individuell anpassen.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerä belegt ist.
2. Drücken Sie auf der Fernbedienung, um den Home-Bildschirm zu öffnen, wahren Sie System Setup mit den Cursorlasten auf der Fernbedienung aus und drücken Sie ENTER.

1. Wahlen Sie den Menüpunkt mit den Cursorlasten / / / der Fernbedienung aus und drücken Sie ENTER, um ihre Auswahl zu bestätigten.
2. Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten / .
3. Um zum vorgen Bildschirm zurückzukehren, drücken Sie.
4. Um die Einstellungen zu verlassen, drücken Sie +

Input/Output Assign

TV Out / OSD

1080p -> 4K Upscaling	Bei Verwendung eines Fernsehers, der 4K Unterstützung, konnen Videosignale, die mit 1080p eingehen, automatisch auf eine 4K-Ausgabe hochskaliert werden. "Off (Standardwert)": Wenn diese Funktion nicht verwendet wird "Auto": Diese Funktion wird verwendet · Wahlen Sie die Einstellung "Off" aus, wenn Ihr Fernseher 4K nicht unterstützen.
Super Resolution	Wenn Sie für "1080p -> 4K Upscaling" den Wert "Auto" eingestellt haben, konnen Sie für den Grad der Videosignalkorrektur entweder "Off" oder einen Wert zwischen "1" (schwach) und "3" (stark) auswähen.
OSD Language	Wahlen Sie die Sprache der Bildschirmanzeige. (Modelle für Nordamerika) Deutsch, Englisch, Französisch, Spanish, Italienisch, Niederlandisch, Schwedisch (Modelle für Europa) Deutsch, Englisch, Französisch, Spanish, Italienisch, Niederlandisch, Schwedisch, Russisch, Chinesisch
Impose OSD	Stellen Sie beispiselsweise ein, ob die Informationen auf dem Fernseher angezeigt werden sollen, wenn die Lautstärke geregelt oder der Eingang geändert wird. "On (Standardwert): OSD wird auf dem Fernseher angezeigt "Off": OSD wird nicht auf dem Fernseher angezeigt • OSD wird je nach Eingangssignal möglichwerweise auch dann nicht angezeigt, wenn "On" ausgewähl ist. Ändern Sie die Auflösung des angeschlossenen Geräts, wenn der Betriebsbildschirm nicht angezeigt wird.
Screen Saver	Stellen Sie die Startzeit für den Bildschirmschoner ein. Wahlen Sie einen der Werte "3 minutes (Standardwert)", "5 minutes", "10 minutes" oder "Off" aus.

HDMI Input

Sie können die Eingangszuweisung zwischen Eingangsselektoren und HDMI IN-Buchsenändern.

BD/DVD	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem BD/DVD-Eingangssselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangssselektor zugewiesen ist, muss die Eingangssselektor-Einstellung zunachst in "----" geändert werden. (Standardwert: "HDMI 1 (HDCP 2.2)")
CBL/SAT	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem CBL/SAT-Eingangssselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangssselektor zugewiesen ist, muss die Eingangssselektor-Einstellung zunachst in "----" geändert werden. (Standardwert: "HDMI 2 (HDCP 2.2)")

GAME	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem GAME-Eingangssselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangssselektor zugewiesen ist, muss die Eingangssselektor-Einstellung zunachst in "-----" geändert werden. (Standardwert: "HDMI 4 (HDCP 2.2)")
STRM BOX	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem STRM BOX-Eingangssselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangssselektor zugewiesen ist, muss die Eingangssselektor-Einstellung zunachst in "-----" geändert werden. (Standardwert: "HDMI 3 (HDCP 2.2)")

Digital Audio Input

Sie können die Eingangszuweisung zwischen Eingangsselektoren und DIGITAL IN COAXIAL/OPTICAL-Buchsenändern. Wenn Sie keine Buchse zuweisen, wahlen Sie "-----" aus.

BD/DVD	"COAXIAL", "OPTICAL": Weisen Sie dem BD/DVD-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "...")
CBL/SAT	"COAXIAL", "OPTICAL": Weisen Sie dem CBL/SAT-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "...")
GAME	"COAXIAL", "OPTICAL": Weisen Sie dem GAME-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "...")
STRM BOX	"COAXIAL", "OPTICAL": Weisen Sie dem STRM BOX-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "...")
CD	"COAXIAL", "OPTICAL": Weisen Sie dem CD-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Der Standardwert ist "COAXIAL")
TV	"COAXIAL", "OPTICAL": Weisen Sie dem TV-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Der Standardwert ist "OPTICAL")

• Unterstützte Abtastraten für PCM-Signale (Stereo, Mono) von Digitaleingängen sind 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz/16 Bit, 20 Bit und 24 Bit.

■ Analog Audio Input

Sie können die Eingangszuweisung zwischen Eingangsselektoren und AUDIO IN-Buchsenändern. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus.

BD/DVD	"AUDIO 1" bis "AUDIO 2": Weisen Sie dem BD/DVD-Eingangssalektor die gewünschte AUDIO IN-Buchse zu. (Der Standardwert ist "AUDIO 1")
CBL/SAT	"AUDIO 1" bis "AUDIO 2": Weisen Sie dem CBL/SAT-Eingangssalektor die gewünschte AUDIO IN-Buchse zu. (Der Standardwert ist "AUDIO 2")
GAME	"AUDIO 1" bis "AUDIO 2": Weisen Sie dem GAME-Eingangssalektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "------")
STRM BOX	"AUDIO 1" bis "AUDIO 2": Weisen Sie dem STRM BOX-Eingangssalektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "------")
CD	"AUDIO 1" bis "AUDIO 2": Weisen Sie dem CD-Eingangssalektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "------")
TV	"AUDIO 1" bis "AUDIO 2": Weisen Sie dem TV-Eingangssalektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "------")

Speaker

Sie konnen die Anschlussumgebung der Laufsprecher sowie den Lautstärkepegeländern. Die Einstellungen werden automatisch konfiguriert, wenn Sie Full Auto MCACC verwenden. Diese Einstellung kann nicht ausgewählten werden, wenn Kopfhörer angeschlossen sind oder der Ton über die Fernseherlaufsprecher ausgegeben wird, da "Hardware" - "HDMI" - "Audio

TV Out" auf "On" eingestellt ist.

Configuration

Speaker Channels	Wahlen Sie "2.1 ch", "3.1 ch", "4.1 ch" oder "5.1 ch" (Standardwert) entsprechend der Anzahl der angeschlossenen Lautsprecher aus.
Subwoofer	Stellt ein, ob ein Subwoofer angeschlossen ist oder nicht. "Yes (Standardwert): Wenn ein Subwoofer angeschlossen ist "No": Wenn kein Subwoofer angeschlossen ist

Crossover

Front	Legan Sie die Eigenschaften des niederfrequenten Bereichs für jeder Kanal fest, indem Sie zwischen "small" und "large" auswahlen. "Small (Standardwert)": Für keine Lautsprecher mit eingeschränktem niederfrequenten Bereich "Large":Für große Lautsprecher mit ausreichendem niederfrequenten Bereich ·Wenn "Configuration" - "Subwoofer" den Wert "No" aufweist, wird "Front" fest auf "Large" eingestellt, und die niederfrequenzen Bereiche der anderen Kanäle werden über die Frontlautsprecher ausgegeben. Informationen zum Vornehmen dieser Einstellung finden Sie in der Bedienungsanleitung ihrer Lautsprecher.
Center	Legan Sie die Eigenschaften des niederfrequenten Bereichs für jeder Kanal fest, indem Sie zwischen "small" und "large" auswahlen. "Small (Standardwert)":Für keine Lautsprecher mit eingeschränktem niederfrequenten Bereich "Large":Für große Lautsprecher mit ausreichendem niederfrequenten Bereich ·Wenn "Front" den Wert "Small" aufweist, lautet dieser Wert "Small". ·Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüften Sie, ob die Einstellungen in "Configuration" - "Speaker Channels" der Anzahl der angeschlossenen Kanäle entspricht.
Surround	Legen Sie die Eigenschaften des niederfreienden Bereichs für jeder Kanal fest, indem Sie zwischen "small" und "large" auswahlen. "Small (Standardwert): Für keine Lautsprecher mit eingeschränktem niederfreienden Bereich "Large":Für große Lautsprecher mit ausreichendem niederfreienden Bereich ·Wenn "Front" den Wert "Small" aufweist, lautet dieser Wert "Small". ·Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüfen Sie, ob die Einstellungen in "Configuration" - "Speaker Channels" der Anzahl der angeschlossenen Kanäle entspricht.
Crossover	Wenn Lautsprecher vorhanden sind, für die der Wert "Small" ausgewählt wurde, legen Sie den Frenzbereich für die Basswiedergabe der anderen Lautsprecher sowie des LFEs (Low Frequency Effect) fest. ·Es konnen Werte zwischen 50 Hz und 200 Hz ausgewählten werden. (Standardwert: "80Hz")
Double Bass	These Auswahr ist nur möglich, wenn "Configuration" - "Subwoofer" den Wert "Yes" und "Front" den Wert "Large" aufweist. Die Bassausgabe wird durch die Zuführ von Basstönen von vorne links und rechts und dem Center-Lautsprecher zum Subwoofer verstärkt. "On": Die Basswiedergabe wird verstärkt "Off": Die Basswiedergabe wird nicht verstärkt ·Die Einstellung wird nicht automatisch konfiguriert, auch dann nicht, wenn Sie Full Auto MCACC verwenden.

Distance

Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest.

Front Left

Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "10.0ft/3.00m")

Center	Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "10.0ft/3.00m")
Front Right	Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "10.0ft/3.00m")
Surround Right	Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "10.0ft/3.00m")
Surround Left	Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "10.0ft/3.00m")
Subwoofer	Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "10.0ft/3.00m")

• Die Standardwerte variieren je nach der Region.
• Weiter entfernte Geräte können durch Drücken der MODE-Taste auf der Fernbedienung gewechselt werden. Wurden Fuß als Einheit ausgewählt, können Sie Werte zwischen 0,1 ft und 30,0 ft in Schritten von 0,1 ft auswahlen. Wurden Meter als Einheit ausgewählt, können Sie Werte zwischen 0,03 m und 9,00 m in Schritten von 0,03 m auswahlen.

Channel Level

Front Left	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewünschten Pegel aus (Standardwert: "0 dB").
Center	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewünschten Pegel aus (Standardwert: "0 dB").
Front Right	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewünschten Pegel aus (Standardwert: "0 dB").
Surround Right	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewünschten Pegel aus (Standardwert: "0 dB").
Surround Left	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewünschten Pegel aus (Standardwert: "0 dB").
Subwoofer	Wahlen Sie einen Wert zwischen "-15 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jeder Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewünschten Pegel aus (Standardwert: "0 dB").

Audio Adjust

Dual Mono/Mono

Dual Mono

Stellen Sie den Audiokanal oder die Sprache, die ausgegeben werden soll, ein, wenn Multiplex-Audio oder mehrsprachige TV-Sendungen usw. wiedergegeben werden. "Main (Standardwert): Nur der Hauptkanal "Sub": Nur Nebenkanal "Main / Sub": Haupt- und Nebenkanal werden gleichzeitig wiedergegeben. • Bei Wiedergabe von Multiplex-Audio wird "1+1" auf dem Display theses Geräts angezeigt, wenn i auf der Fernbedienung gedrück wird.

Mono Input Channel

Stellen Sie den Eingangskanal zur Wiedergabe digitaler 2-Kanal-Quellen wie Dolby Digital oder analoger 2-Kanal-/PCM-Quellen im Mono-Wiedergabemodus ein. "Left": Nur linker Kanal "Right": Nur rechter Kanal "Left + Right (Standardwert)": Die linken und rechten Kanäle

Dolby

Loudness Management

Aktivieren Sie bei der Wiedergabe von Dolby TrueHD die Dialog-Normalisierung, mit welcher die Dialoglautstärke konstant gehalten wird. Hinweis: Wenn diese Einstellung den Wert Off aufweist, ist die DRC-Funktion zum Genuss von Surround-Sound bei geringer Lautstärke fest auf den Wert "Off" eingestellt, wenn Dolby Digital Plus/Dolby TrueHD wiedergegeben wird. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet

Volume

Volume Limit

Stellen Sie eine Maximallautstärke ein, um zu hohe Lautstärken zu vermeiden. Wahlen Sie "Off (Standardwert)" oder einen Wert zwischen "30" und "49" aus.

Headphone Level

Passen Sie den Ausgangspegel der Kopfhörer an. Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" aus. (Standardwert: "0 dB")

Source

Input Volume Absorber

Passen Sie den Lautstärkeunterschied zwischen den an das Gerät angeschlossenen Geräten an. Wahlen Sie den zu konfigurierenden Eingangssselektor.

Input Volume Absorber

Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" aus. Legen Sie einen negativen Wert fest, wenn die Lautstärke des Zielgerats higher ist, als die der anderen, und einen positiven Wert, wenn sie geringer ist. Starten Sie die Wiedergabe am angeschlossenen Gerät, um die Audioausgabe zu überprüfen. (Der Standardwert ist "0 dB")

Name Edit

Geben Sie einen einfahren Name n für jeder Eingang ein. Der eingestellte Name wird in der Anzeige des Hauptgeräns angezeigt. Wahlen Sie den zu konfigurierenden Eingangsselektor.

Name Edit

1. Wahlen Sie mit den Cursortasten ein Zeichen oder Symbol aus und drücken Sie ENTER. Wiederholen Sie, um 10 oder weniger Zeichen einzugeben. "A/a": Wechsel zwischen Groß- und Kleinbuchstaben. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) "←" →": Verschiebten Cursor in Pfeilrichtung. "×": Das Zeichen links vom Cursor wird entwickelten. "L": Fügen Sie hiermit Leerzeichen ein. · Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingebeken Zeichen gelöscht. 2. Wahlen Sie nach der Eingabe "OK" mit den Cursortasten aus und drücken Sie ENTER. Der Eingangsvname wird gespeichert.

• Um einen voreingestellten Radiosender zu benennen, drücken Sie TUNER auf der Fernbedienung, wahren Sie FM/DAB und dann die voreingestellte Nummer aus.
• Kann nicht eingestellt werden, falls der "NET", "USB" oder "BT AUDIO" Eingang ausgewählt ist.

Audio Select

Legen Sie Prioritäten bei der Eingangsauswahl fest, wenn mehrere Audioquellen mit einem Eingangssselektor verbunden sind, z. B. bei Anschlüssen an den Buchsen "BD/DVD" HDMI IN und "BD/DVD" AUDIO IN. Die Einstellung kann für jeder Eingangsauswahltaste getrennt vorgenommen werden. Wahlen Sie den zu konfigurierenden Eingangssselektor. Beachten Sie, dass eine Standardwerte nicht geändert werden können.

Audio Select

"ARC": Wenn dem Eingangssignal vom ARC-kompatiblen Fernseher Priorität zugewiesen wird. · Die Einstellung kann nur ausgewählt werden, wenn "Hardware" - "HDMI" - "Audio Return Channel" auf "Auto" eingestellt ist und außerdem der "TV"-Eingang ausgewählt ist. "HDMI": Wenn dem Eingangssignal von den HDMI IN-Buchsen Priorität zugewiesen wird. · Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "Input/Output Assign" - "HDMI Input" der HDMI-Buchse zugewiesen wurde. "COAXIAL": Wenn dem Eingangssignal von den DIGITAL IN COAXIAL-Buchsen Priorität zugewiesen wird. · Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "Input/Output Assign" - "Digital Audio Input" der COAXIAL-Buchse zugewiesen wurde. "OPTICAL": Wenn dem Eingangssignal von den DIGITAL IN OPTICAL-Buchsen Priorität zugewiesen wird. · Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "Input/Output Assign" - "Digital Audio Input" der OPTICAL-Buchse zugewiesen wurde. "Analog": Zur Ausgabe von analogem Ton unabhängig vom Eingangssignal · Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "Input/Output Assign" - "Analog Audio Input" der AUDIO IN-Buchse zugewiesen wurde. (Standardwert: BD/DVD: HDMI, CBL/SAT: HDMI, GAME: HDMI, STRM BOX: HDMI, CD: COAXIAL, TV: OPTICAL, PHONO: Analog)

Fixed PCM

Wahlen Sie aus, ob Eingangssignale auf PCM (außer für Mehrkanal-PCM) festgestellt werdenissen, wenn Sie "HDMI", "COAXIAL", oder "OPTICAL" in der "Audio Select"-Einstellung ausgewählt haben. Stellen Sie diese Option auf "On" ein, wenn bei der Wiedergabe von PCM-Quellen Rauschen auftritt oder die Anfänge von Tracks abgeschritten werden. Normalerweise sollen den Sie "Off (Standardwert)" aushalten. · Die Änderung der "Audio Select"ändert die Einstellung zu "Off".

• Die Einstellung kann nicht geändert werden, wenn "TUNER", "NET", "USB" oder "BT AUDIO" als Eingang ausgewähl ist.

Hardware

HDMI

HDMI CEC

Wenn die Einstellung den Wert "On" aufweist, sind die Eingangsauswahlverbindung und andere Verbindungsfunktionen mit Geräten aktiviert, welche mit HDMI verbunden und CEC-kompatibel sind. "On": Diese Funktion wird verwendet "Off (Standardwert)": Nichtbenutzung dieser Funktion Wenn Sie diese Einstellung ändern, schalten Sie die Stromversorgung aller angeschlossenen Komponenten zuerst aus und dann wieder ein. · Abhängig vom Fernseher kann ein Link notwendig sein, um auf dem Fernseher konfiguriert zu werden. · Wenn die Einstellung den Wert "On" aufweist und das Bildschirmmenu geschlossen wird, werden die Name der CEC-kompatiblen Komponenten und "CEC On" auf dem Display ces Gerås angezeigt. · Der Stromverbrauch im Standby-Modus ist möglicherweise erhöht, wenn "On" eingestellt ist. (Abhängig vom TV-Status, tritt das Gerät in den normalen Standby-Modus ein.) · Wenn diese Einstellung "On" lautet und der Ton über die Fernseherlautspeicher ausgegeben wird, wird bei Bedienung des MASTER VOLUME-Reglers am Gerät der Ton auch über die an das Gerät angeschlossenen Laufsprecher ausgegeben. Wenn Sie den Ton nur über eins von ihren ausgegeben möchten,ändern Sie die Einstellungen des Geräts oder des TV oder reduzieren Sie die Lautstärke des Geräts. · Wenn bei Einstellung auf "On" außergewöhnlicher Betrieb auftritt, wahren Sie den Wert "Off" aus. · Bei Anschluss eines nicht CEC-kompatiblen Geräts oder wenn Sie nicht sicheren sind, ob es kompatibel ist, wahren Sie für diese Einstellung den Wert "Off" aus.

HDMI Standby Through

Wenn these Einstellung nicht den Wert "Off" aufweist, können Sie Video- und Audiosignale eines über HDMI angeschlossenen Players auf dem Fernseher wiedergeben, auch wenn sich das Gerät im Standby-Modus befindet. Es konnen nur "Auto" oder "Auto (Eco)" ausgewählt werden, wenn "HDMI CEC" den Wert "On" aufweist. Bei anderen Einstellungen wahren Sie für "HDMI CEC" den Wert "Off" aus. (Standardwert: "Off") · Der Stromverbrauch im Standby-Modus ist erhöht, wenn ein anderer Wert als "Off" eingestellt ist. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX": Wenn Sie beispiselsweise "BD/DVD" auswählen, können Sie das an die "BD/DVD"-Buchse angeschlossene Gerät auf dem Fernseher wiedergeben, auch wenn sich das Gerät im Standby-Modus befindet. Wahlen Sie diese Einstellung aus, nachdem Sie einen Player zur Verwendung mit dieser Funktion ausgewählten haben. "Last": Sie konnen die Video- und Audiosignale des Eingangs, der ausgewählt wurde, bevor das Gerät in den Standby-Modus geschaltet wurde, über den Fernseher wiedergeben. "Auto", "Auto (Eco)": Wahren Sie eine dieser Einstellungen aus, wenn Sie ein Gerät angeschlossen haben, das dem CEC-Standard entspricht. Mit der CEC-Link-Funktion konnen Video-und Audiosignale des am Fernseher ausgewählten Eingangs wiedergeben werden, unabhängig davon, welcheher Eingang beim Umschalten des Geräts in den Standby-Modus ausgewählt war. · Um nicht CEC-konforme Player über den Fernseher wiederzugegeben, muss das Gerät eingeschaltet sein, und es muss zum entsprechenden Eingang gewechselt werden. · Wenn Sie einen CEC-konformen Fernseher verwenden, konnen Sie den Stromverbrauch im Standby-Modus verringgern, indem Sie "Auto (Eco)" auswählen.

Audio TV Out	Sie konnen Audiosignale über die Laufsprecher des Fernsehers wiedergegeben, wenn these Geräteingeschaltet ist. "On": Diese Funktion wird verwendet "Off (Standardwert)": Nichtbenutzung dieser Funktion ·Die Einstellung ist fest auf "Auto" eingestellt, wenn "HDMI CEC" den Wert "On" aufweist. Wenn Sie diese Einstellung ändern, führen Sie für "HDMI CEC" den Wert "Off" aus. ·Der Wiedergabemodus kann nicht geändert werden, wenn "Audio TV Out" den Wert "On" aufweist und die Audiosignale über die Laufsprecher des Fernsehers wiedergegeben werden. ·Je nach Fernseher bzw. Eingangssignal der Komponente konnen die Audiosignale möglicherweise nicht über die Laufsprecher des Fernsehers wiedergegeben werden, auch wenn diese Einstellung den Wert "On" aufweist. In dieser Fall wird der Ton über die Laufsprecher des Gerätes ausgegeben. ·Wenn Sie den MASTER VOLUME-Regler an thisem Gerät bedieren, während Audiosignale zur Ausgabe über die Laufsprecher des Fernsehers in thisem Gerät eingehen, so werden Audiosignale von thisem Gerät wiedergegeben. Wenn Sie nicht möchten, dass die Audioausgabe vom Gerät erfolgt, ändern Sie die Einstellungen des Gerätes oder des Fernsehers oder reduzieren Sie die Lautstärke des Gerätes.
Audio Return Channel	Sie konnen den Ton des mit HDMI verbundenen, ARC-kompatiblen Fernsehgeräts über die mit dem Gerät verbundenen Laufsprecher genießen. Um diese Funktion zu nutzen, führen Sie zuvor für "HDMI CEC" die Einstellung "On" aus. "Auto": Bei Ausgabe der Audiosignale des Fernsehers über die mit dem Gerät verbundenen Laufsprecher "Off": Wenn die ARC-Funktion nicht verwendet wird
Auto Delay	In dieser Einstellung wird jeder Nichtsynchronizität zwischen Video- und Audiosignalen automatisch auf Basis der Daten des HDMI LipSync-kompatiblen Fernsehers korrigiert. "On (Standardwert)": Die automatische Korrektur wird aktiviert. "Off": Die automatische Korrektur ist deaktiviert.

Power Management

Sleep Timer	Mit dieser Funktion kann das Gerät nach Ablauf der angegebenen Zeit automatisch in den Standby-Modus schalten. Sie können zwischen "30 minutes", "60 minutes" und "90 minutes" auswahlen. "Off (Standardwert): Setzt das Gerät nicht automatisch auf Standby.
Auto Standby	These Einstellung setzt das Gerät nach 20 Minuten Inaktivität ohne Video- oder Audioeingabe automatisch auf Standby. (Wenn "USB Power Out at Standby" oder "Network Standby" aktiv sind, wird hier automatisch der HYBRID STANDBY-Modus ausgewählt, durch den der Stromverbrauch auf ein Minimum reduziert wird.) "On (Standardwert): Das Gerät wird automatisch in den Standby-Modus geschlossen ("ASb" leuchtet weiterhin). "Off": Das Gerät wird nicht automatisch in den Standby-Modus geschlossen. • "Auto Standby" wird 30 Sekunden, bevor Auto Standby aktiv wird, auf dem Display這些 Geräts und auf dem Fernsehbildschirm angezeigt. • Die Standardwerte variieren je nach der Region.
Auto Standby in HDMI Standby Through	Aktivieren oder deaktivieren Sie "Auto Standby", während "HDMI Standby Through" eingeschelt ist. "On": Die Einstellung wird aktiviert. "Off": Die Einstellung wird deaktiviert. • These Einstellung kann nicht den Wert "On" aufweisen, wenn "Auto Standby" den Wert "Off" aufweist.
USB Power Out at Standby	An dem USB-Port angeschlossene Geräte werden weitere mit Strom versorgt, auch wenn sich these Gerät im Standby-Modus befindet und diese Funktion auf "On" eingestellt ist. (Standardwert: "Off") • Bei Verwenden dieser Funktion ist der Stromverbrauch auch davon erhöht, wenn das Gerät sich im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch minimiert, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die wesentlichen Schaltungen in Betrieb sind.

Network Standby

Wenn these Funktion den Wert "On (Standardwert)" aufweist, können Sie these Gerät mit einer Anwendung zum Steuern des Geräts über das Netzwerk einschalten. · Wenn "Network Standby" verwendet wird, erhöht sich der Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch auf ein Minimum beschränkt, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die grundlegende Stromversorgung lauft. · "Network Standby" zum Verringern des Stromverbrauchs kann deaktiviert werden, wenn die Netzwerkverbindung unterbrochen wird. Verwenden Sie in thisem Fall die Netztaste auf der Fernbedienung oder an thisem Gerät, um das Gerät einzuschalten.

Bluetooth Wakeup

Mit dieser Funktion wird das Gerät aus dem Standby-Modus geholt, wenn ein BLUETOOTH-fähiges Gerät angeschlossen wird. "On": Diese Funktion wird verwendet "Off (Standardwert)"': Nichtbenutzung dieser Funktion · Die Einstellung auf "On" erhöht den Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch auf ein Minimum beschränkt, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die grundlegende Stromversorgung lauft. · Diese Einstellung ist fest auf "Off" eingestellt, wenn "Network/Bluetooth" - "Bluetooth" - "Auto Input Change" (→P56) den Wert "Off" aufweist.

• Warten Sie eine Weile ab, wenn "Network Standby" und "Bluetooth Wakeup" nicht ausgewählt werden können. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

Miscellaneous

Tuner

FM Frequency Step (Modelle für Nordamerika)	Wahlen Sie einen Frequenzschritt abhängig von Ihrlem Wohnort. Wahlen Sie "0.2 MHz (Standardwert)" oder "0.05 MHz" aus. · Wenn diese Einstellung geändert wird, werden alle Radiovoreinstellungen gelöscht.
DAB Auto Scan (VSX-S520D)	Sie können die automatische Sendersuche ausführten, wenn neue DAB-Sender hinzugefügt werden oder ein Umzug erfolgt ist.
DAB DRC (VSX-S520D)	Mit der DRC (Dynamic Range Control)-Einstellung können Sie den Dynamikbereich des DAB-Digital radios reduzieren, sodass Sie die leisen Anteile auch bei niedrigen Lautstärkepgeln hören können – ideal am ersten Abend, wenn Sie niemanden stären möchen. "Off (Standardwert)" : DRC aus "Large" : Starke Reduzierung des Dynamikbereichs "Small" : Geringe Reduzierung des Dynamikbereichs

■ Firmware Update

Update Notice	Die Verfügbarkeit einer Firmwareaktualisierung wird über das Netzwerk mitgeteilt. "Enable (Standardwert)": Informiert über Updates "Disable": Keine Nachrichten zu Updates
Version	Die aktuelle Firmwareversion wird angezeigt.
Update via NET	Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über das Netzwerkactualisieren möhen. • Sie werden diese Einstellung nicht auswahlen können, wenn Sie keinen Internetzugang haben oder keine Aktualisierungen verfügbar sind.
Update via USB	Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über USBactualisieren möhen. • Sie werden diese Einstellung nicht auswahlen können, wenn kein USB-Speichererät verbunden ist oder keine Aktualisierungen auf dem USB-Speichererät nötig sind.

• Wenn "Firmware Update" nicht ausgewählten werden kann, warten Sie eine Weile ab. Die

Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

Initial Setup

Das Initial Setup ist im Setup-Menu verfügbar.

• Wenn "Initial Setup" nicht ausgewählten werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

■ Lock

Setup Parameter

Sperren Sie das System Setup-MENU, um die Einstellungen zu schätzen. "Locked": Das Menu ist gesPERT. "Unlocked (Standardwert)": Das Menu ist entriegelt.

Load Default

Load Default

Setzen Sie die Einstellungen diesen Geräts auf den Status bei Auslieferung darüber. Das Zurücksetzen ist abgeschlossen, wenn "Clear" auf dem Display angezeigt wird und das Gerät in den Standby-Modus wechselt. Ihrée Einstellungen werden ebenfalls initialisiert, wenn Sie das Gerät zurücksetzen. Notieren Sie sich also ihre Einstellungen, bevor Sie das Gerät zurücksetzen.

MCACC

Richten Sie die Laufsprecher automatisch ein oder nehmen Sie Änderungen nach Wunsch am Equalizer vor. Sie können auch die aktuellen Werte der Laufsprechereinstellungen überprüfen.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.
2. Drücken Sie auf der Fernbedienung, um den Home-Bildschirm zu öffnen, wahren Sie MCACC mit den Cursorlasten auf der Fernbedienung aus und drücken Sie ENTER.

1. Wahlen Sie den Menüpunkt mit den Cursortasten / / / der Fernbedienung aus und drücken Sie ENTER, um ihre Auswahl zu bestätigten.
2. Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten / .
3. Um zum vorigen Bildschirm zurückzukehren, drucken Sie .
4. Um die Einstellungen zu verlassen, drücken Sie .

Full Auto MCACC

Platzieren Sie das mitgelieferte Mikrofon zur Laatsprechereinstellung in Hörposition und messen Sie die von den Laatsprechern ausgegebenen Testtöne. Die optimalen Laustärkepegel, Crossoverfrequenzen und Abstände zur Hörposition werden von diesen Gerät automatisch für jeder Laatsprecher ermittelt. Außen dem werden die Equalizer für jeder Laatsprecher automatisch angepasst, und es wird eine Korrektur der Verzerrung durch die akustische Beschaffenheit des Raums vorgenommen.

Details find Sie unter "1. Full Auto MCACC" ( P16) in der ersten Einrichtung.

Manual MCACC

EQ Adjust

Wenn Sie Full Auto MCACC ausführten, werden die Einstellungen automatisch vorgenommen. Sie können den Ausgangspegel der Bereiche der angeschlossenen Laufsprecher jedoch auch an ihre Präferenzen anpassen. Sie können bei jedem

Lautsprecher die Lautstärke der verschiedenen Klangbereiche anpassen. Sie können drei verschiedene Equalizer unter Preset 1 bis 3 speichern. Sie können bis zu 4 Bänder für den Subwoofer und 9 Bänder für alle anderen Lautsprecher auswahlen. Um die voreingestellten Equalizer-Effekte zu verwenden, wahren Sie die voreingestellte Nummer in "AV Adjust" - "MCACC" - "Manual EQ Select" (→P40) aus.

Front Left	Nach dem Auswahlen der Laufsprecherfrequenz zwischen "63 Hz" und "16 kHz" mit den Cursorlasten +/- passen Sie die Laufstärke der Freqenz mit ↑/↓ zwischen "-12.0 dB" und "+12.0 dB" an. (Standardwert: "0.0 dB") · Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüfen Sie, ob die Einstellungen in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) der Anzahl der angeschlossenen Kanäle entspricht. · "63 Hz" kann nur ausgewählten werden, wenn dieser Laufsprecher den Wert "Large" unter "System Setup" - "Speaker" - "Crossover" (→P44) aufweist.
Center	Nach dem Auswahlen der Laufsprecherfrequenz zwischen "63 Hz" und "16 kHz" mit den Cursorlasten +/- passen Sie die Laufstärke der Freqenz mit ↑/↓ zwischen "-12.0 dB" und "+12.0 dB" an. (Standardwert: "0.0 dB") · Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüfufen Sie, ob die Einstellungen in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) der Anzahl der angeschlossenen Kanäle entspricht. · "63 Hz" kann nur ausgewählten werden, wenn dieser Laufsprecher den Wert "Large" unter "System Setup" - "Speaker" - "Crossover" (→P44) aufweist.
Front Right	Nach dem Auswahlen der Laufsprecherfrequenz zwischen "63 Hz" und "16 kHz" mit den Cursorlasten +/- passen Sie die Laufstärke der Freqenz mit ↑/↓ zwischen "-12.0 dB" und "+12.0 dB" an. (Standardwert: "0.0 dB") · Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überträufen Sie, ob die Einstellungen in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) der Anzahl der angeschlossenen Kanäle entspricht. · "63 Hz" kann nur ausgewählten werden, wenn dieser Laufsprecher den Wert "Large" unter "System Setup" - "Speaker" - "Crossover" (→P44) aufweist.

Surround Right	Nach dem Auswahlen der Laufsprecherfrequenz zwischen "63 Hz" und "16 kHz" mit den Cursortasten +/-/→ passen Sie die Laufsärke der Frenzern mit ↑/↓ zwischen "-12.0 dB" und "+12.0 dB" an. (Standardwert: "0.0 dB") · Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüften Sie, ob die Einstellungen in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) der Anzahl der angeschlossenen Kanäle entspricht. · "63 Hz" kann nur ausgewählten werden, wenn dieser Laufsprecher den Wert "Large" unter "System Setup" - "Speaker" - "Crossover" (→P44) aufweist.
Surround Left	Nach dem Auswahlen der Laufsprecherfrequenz zwischen "63 Hz" und "16 kHz" mit den Cursortasten +/-/→ passen Sie die Laufsärke der Frenzern mit ↑/↓ zwischen "-12.0 dB" und "+12.0 dB" an. (Standardwert: "0.0 dB") · Wenn eine Option nicht gewählt werden kann, obwohl die Verbindungkorrekt ist, überprüften Sie, ob die Einstellungen in "System Setup" - "Speaker" - "Configuration" - "Speaker Channels" (→P44) der Anzahl der angeschlossenen Kanäle entspricht. · "63 Hz" kann nur ausgewählten werden, wenn dieser Laufsprecher den Wert "Large" unter "System Setup" - "Speaker" - "Crossover" (→P44) Aufweist.
Subwoofer	Nach dem Auswahlen der Laufsprecherfrequenz zwischen "31 Hz" und "250 Hz" mit den Cursortasten +/-/→ passen Sie die Laufsärke der Frenzern mit ↑/↓ zwischen "-12.0 dB" und "+12.0 dB" an. (Standardwert: "0.0 dB") · Diese Auswahl ist nicht verfügbare, wenn "No" in "System Setup" - "Speaker" - "Configuration" - "Subwoofer" (→P44) ausgewählt ist.

• Das Ergebnis fällt in Abhängigkeit von der Eingangssquelle und der Einstellung des Wiedergabemodus mölicherweise nicht wie erwartet aus.
• Wenn Sie Anpassungen vornehmen möchten, während eine Wiedergabe lauft, drücken Sie auf der Fernbedienung und wahren unter "AV Adjust" - "MCACC" - "Manual EQ Select" ( P40) die Voreinstellung aus, die Sie anpassen möchten.

MCACC Data Check

Sie können die Anzahl der angeschlossenen Laufsprecherkanäe und die Inhalte und Werte der jeweiligen Laufsprechereinstellungen überprüfen.

Speaker Setting

Sie können die Anzahl der angeschlossenen Lautsprecherkanäle und die ausgewählten großen/kleinen Werte für die Wiedergabe im niederfreienden Bereich der einzelnen Lautsprecher überprüfen.

■ Channel Level

Sie konnen die Ausgangspiegel-Einstellungen der einzelnen Lautsprecher überprüfen.

Speaker Distance

Sie konnen den Abstand der einzelnen Laufsprecher zur Hörposition überprüfen.

Sie können die Kalibrierungswerte für die Frenzeigenschaften der einzelnen Laufsprecher überprüfen, die in "Manual MCACC" ausgewählten wurden.

Network/Bluetooth

Nehmen Sie Einstellungen im Zusammenhang mit Netzwerkverbindungen und BLUETOOTH vor.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerä belegt ist.
2. Drücken Sie auf der Fernbedienung, um den Home-Bildschirm zu öffnen, wahlen Sie Network/Bluetooth mit den Cursorasten auf der Fernbedienung aus und drücken Sie ENTER.

1. Wahlen Sie den Menüpunkt mit den Cursorlasten / / / der Fernbedienung aus und drücken Sie ENTER, um ihre Auswahl zu bestätigten.
2. Andern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten /
3. Um zum vorgen Bildschirm zurückzukehren, drücken Sie.
4. Um die Einstellungen zu verlassen, drucken Sie

Network

• Wenn LAN mit DHCP konfiguriert wird, stellen Sie für "DHCP" den Wert "Enable" ein, damit die Einstellung automatisch konfiguriert wird. Damit den Componenten jeweils feste IP-Adressen zugewiesen werden können, muss "DHCP" den Wert "Disable" aufweisen, thisem Gerät muss in "IP Address" eine Adresse zugewiesen werden, und es müssen LAN-Informationen wie Subnetmaske und Gateway eingeben werden.

Wi-Fi	Verbinden Sie das Gerät mit dem Netzwerk durch den WLAN-Router. "On": WLAN-Verbindung "Off (Wired) (Standardwert): Verkabelte LAN-Verbindung
Wi-Fi Setup	Sie können WLAN-Einstellungen konfigurierten, indem Sie ENTER drücken, wenn "Start" angezeigt wird. • Details finden Sie unter "3. Network Connection" (→P17) in Initial Setup.
Wi-Fi Status	Die Informationen zum verbundenen Zugangspunkt werden angezeigt. "SSID": DieSSID des angeschlossenen Zugangspunktes. "Signal": Signalärke des Zugangspunkts, mit dem eine Verbindung besteht. "Status": Status des angeschlossenen Zugangspunkts.
MAC Address	Dies ist die MAC-Adresse dieser Gesamtssatz. Dieser Wert ist speziell für die Komponente eingestellt und kann nicht geändert werden.
DHCP	"Enable (Standardwert): Auto-Kconfiguration durch DHCP "Disable": Manuelle Kconfiguration ohne DHCP Wenn "Disable" ausgewähl wird, müssen "IP Address", "Subnet Mask", "Gateway" und "DNS Server" manuell eingestellt werden.
IP Address	Anzeige/Einstellung der IP-Adresse.
Subnet Mask	Anzeige/Einstellung der Untermaske.
Gateway	Anzeige/Einstellung des Gateways.
DNS Server	Anzeige/Einstellung des primären DNS-Servers.
Proxy URL	Anzeige/Einstellung der Proxy-Server-URL.
Proxy Port	Bei Eingabe von "Proxy URL" wird die Proxyserver-Portnummer angezeigt/eingestellt.
Friendly Name	Änder Sie den Gerätenamen dieser Gesamts, der auf anderen mit dem Netzwerk verbundenen Geräten angezeigt wird, in einen einfach wiederzuerkennenden Namen. Zum Kaufzeitpunkt auf Pioneer VSX-S520D*** oder Pioneer VSX-S520*** eingesetzt. ("*") steht für alphanummerische Zeichen zur Identifizierung der einzelnen Geräte) 1. Drücken Sie ENTER, um den Bearbeitern-Bildschirm zu öffnen. 2. Wahlen Sie mit den Cursorlasten ein Zeichen oder Symbol aus und drücken Sie ENTER. Wiederholen Sie, um 31 oder weniger Zeichen einzugegeben. "A/a": Es wird zwischen Groß- und Kleinschreibung gewechselt. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) "←" →": Verschiebt den Cursor in Pfeilrichtung. "×": Das Zeichen links vom Cursor wird entwickel. "⊥": Fügen Sie hiermit Leerzeichen ein. Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingebeken Zeichen gelöscht. 3. Wahlen Sie nach der Eingabe "OK" mit den Cursorlasten aus und drücken Sie ENTER. Der Eingangsname wird gespeichert.

AirPlay Password	Sie konnen ein Passwort mit bis zu 31 Zeichen festlegen, sodass nur registrierte Benutzer AirPlay verwenden konnen.1. Drücken Sie ENTER, um den Bearbeiten-Bildschirm zu öffnen.2. Wahlen Sie mit den Cursortasten ein Zeichen oder Symbol aus und drücken Sie ENTER.Wiederholen Sie, um 31 oder weniger Zeichen einzugeben."A/a": Es wird zwischen Groß- und Kleinschreibung gewechselt. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.)"←" →": Verschiebten Cursor in Pfeilrichtung."<×": Das Zeichen links vom Cursor wird entfern.T"⊥": Fügen Sie hiermit Leerzeichen ein.Um auszuwahlen, ob das Passwort mit "* maskiert oder im Klarttext angezeigt werden soll, drücken Sie +Fav auf der Fernbedienung.Durch Druppen der CLEAR-Taste auf der Fernbedienung werden alle eingebeken Zeichen gelöscht.3. Wahlen Sie nach der Eingabe "OK" mit den Cursortasten aus und drücken Sie ENTER.Das Eingangspasswort wird gespeichert.
Usage Data	Zur Qualitätverbesserung unserer Produkte und Dienstleistungen kann unser Unternehmen NutzungsinFORMATIONen über das Netzwerk erheben.Wahlen Sie "Yes" aus, wenn Sie der Erhebung solcher Informationen durch uns zustimmen. Wahlen Sie "No" aus, wenn Sie nicht möchen, dass wir diese Informationen erhaven. (Standardwert: "No")Sie konnen dies nach der Bestätigung der Datenschutzrichtlinie einstehen. Wenn Sie "Usage Data" wahren und ENTER drucken, wird die Datenschutzrichtlinie angezeigt. (Der gleiche Bildschirm wird auch每一个人 angezeigt, wenn Sie die Netzwerkverbindung einrichten.) Wenn Sie der Sammlung von Informationen zustimmen, wird diese Einstellung auch zu "Yes". Beachten Sie, dass wenn Sie der Datenschutzrichtlinie zustimmen, Sie aber "No" für diese Einstellung wahren, die Informationen nicht gesammelt werden.
Network Check	Sie konnen die Netzwerkverbindung überprüfen.Drucken Sie ENTER, wenn "Start" angezeigt wird.

• Wenn "Network" nicht ausgewählten werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

Bluetooth

Bluetooth	Wahlen Sie aus, ob Sie die BLUETOOTH-Funktion verwenden wollen. "On (Standardwert)": Ermöglicht das Anschlieben von BLUETOOTH-fahigen Geräten mithilfe der BLUETOOTH-Funktion. Wahlen Sie "On" auch dann aus, wenn Sie verschiedene BLUETOOTH-Einstellungen vornehmen. "Off": Wenn die BLUETOOTH-Funktion nicht verwendet wird
Auto Input Change	Der Eingang des Geräts wird automatisch zu "BT AUDIO" gewechselt, wenn die Verbindung mit dem Gerät über ein BLUETOOTH-fahiges Gerät erfolgt. "On (Standardwert)": Der Eingang wird automatisch zu "BT AUDIO" gewechselt, wenn ein BLUETOOTH-fahiges Gerät angeschlossen wird. "Off": Die Funktion ist deaktiviert. • Wenn der Eingang nicht automatisch gewechselt wird, stellen Sie "Off" ein und ändern den Eingang manuell.
Auto Reconnect	Durch diese Funktion wird die Verbindung mit dem BLUETOOTH-fahigen Gerät automatisch aktiviert, das zuletzt angeschlossen war, als der Eingang zu "BT AUDIO" gewechselt wurde. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet • Dies Funktioniert möglicherweise mit einem BLUETOOTH-fahigen Geräten nicht.
Pairing Information	Sie können die auf thisem Gerät gespeicherten Kopplungsinformationen initialisieren. Wenn bei Anzeige von "Clear" ENTER gedrückt wird, werden die Kopplungsinformationen initialisiert, die in thisem Gerät gespeichert sind. • Von dieser Funktion werden nicht die Kopplungsinformationen auf dem BLUETOOTH-fahigen Gerät initialisiert. Wenn Sie die Geräte erneut koppeln, achten Sie darauf, vorab die Kopplungsinformationen auf dem BLUETOOTH-fahigen Gerät zulöschen. Informationen zum Löschen der Kopplungsinformationen finding Sie in der Bedienungsanleitung des BLUETOOTH-fahigen Geräts.

Device	Der Name des BLUETOOTH-fähigen Geräts wird angezeigt, das mit dem Gerät verbunden ist. · Der Name wird nicht angezeigt, wenn "Status" den Wert "Ready" oder "Pairing" aufweist.
Status	Zeigt den Status des BLUETOOTH-fähigen Geräts an, das mit dem Gerät verbunden ist. "Ready": Nicht gekoppelt "Pairing":Gekoppelt "Connected": Erfolgreich angeschlossen

• Wenn "Bluetooth" nicht ausgewählten werden kann, warten Sie eine Weile ab. Es wird angezeigt, wenn die BLUETOOTH - Funktion gestartet wird.

Firmware-Update

Update-Funktion desses Geräts

Bei diesen Gerät kann die Firmware (Systemsoftware) über ein Netzwerk oder den USB-Port aktualisiert werden. Dadurch konnen Verbesserungen an verschiedene vorhandenen Funktionen vorgenommen und neue Funktionen hinzugeführten werden. Details zuactualisierten Wiedergabefunktionenfinden Sie hier.

Aktualisierung der Firmware

Es gibt zwei Möglichkeitzur Aktualisierung der Firmware:über das Netzwerk und über USB. Das Update dauert in jedem Fall etwa 20 Minuten, sowohl über Netzwerk als auch uber USB. Darüber hinaus werden die vorhandenen Einstellungen unabhängig von der verwendenten Update-Methode garantiert. Hinweis: Wenn these Gerät an ein Netzwerk angeschlüssen ist, werden möglicherweise Hinweise zu Firmware-Updates auf dem Display angezeigt. Wahlen Sie "Update" mit den Cursorasten der Fernbedienung aus und drücken Sie ENTER, um das Update auszufahren. "Completed!" wird angezeigt, wenn das Update abgeschlüssen ist.

• Aktuelle Informationen zu Updates finden Sie auf unserer Firmenwebsite. Die Firmware theses Geräts muss nicht aktualisiert werden, wenn kein Update verfügbar ist.
• Stellen Sie vor der Aktualisierung sicher, dass das Lautsprechermikrofon nicht angeschlossen ist.

• Wahlend der Aktualisierung nicht

• Kabel, USB-Speichergeräte, Lautspecher oder Kopfhörer entfern und wieder anschließen, oder irgende Bedienung der Komponenten, wie z. B. den Strom ausschalten

• Zugreifen auf这点es Gerät von einem PC oder einem Smartphone aus mithilfe einer Anwendung

Haftungsausschluss: Das Programm und die begleitende

Onlinedokumentation erhalten Sie zur Verwendung auf eigenes Risiko. Wir übernehmen keinerlei Haftung bei Schadenersatzansprüchen oder anderen Forderungen bezüglich ihrer Verwendung des Programms oder der begleitende Onlinedokumentation, ungeachtet der Rechtstheorie und unabhängig davon, ob die Forderungen aus unerlaubter oder vertragsgemäßer Handlung resultieren.

In keinem Fall übernehmen wir irgendene Haftung gegenüber Ihnen oder Dritten bei irgendwelchen besonderen, indirekten, zufälligen oder Folgeschäden einschließlich, jedoch nicht beschränk auf Schadenersatz, Erstattungen oder Schäden durch Verlust von gegenwärigen oder zukünftigen Gewinnen, Verlust von Daten oder aus anderen Gründen.

Aktualisierung der Firmware über das Netzwerk

• Überprüfen Sie, ob das Gerät eingeschaltet ist, und die Verbindung zum Internet geschichert ist.
• Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist.
• Beenden Sie die Wiedergabe von Internetradio, USB-Speicherveräten oder Servern.
• Wenn "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" in Home den Wert "On" aufweist, wahren Sie den Wert "Off" aus.

• Die Beschreibung kann sich von der Bildschirmanzeige unterscheiden, dies ändert aber nicht die Art der Bedienung oder die Funktion.

• Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

• Drucken Sie auf der Fernbedienung.

1. Wahlen Sie mit den Cursorlasten nacheinander "System Setup" - "Miscellaneous" - "Firmware Update" - "Update via NET" aus und drücken Sie dann ENTER.

• Wenn "Firmware Update" ausgegraut ist und nicht ausgewählt werden kann, warten Sie eine Weile, bis es verfügbar ist.

• Sie können "Update via NET" nicht auswahlen, wenn kein Update verfügbar ist.

• Drücken Sie ENTER, wenn "Update" ausgewählt ist, um das Update zu starten.

• Wahlrend der Aktualisierung wird der TV-Bildschirm möglicherweise schwarz, abhängig vomactualisiertenProgramm. Überprüfen Sie in thisem Fall den Fortschnitt auf dem Display these Geräts. Der TVBildschirm bleibt schwarz, bis die Aktualisierung abgeschlossen ist und die Stromversorgung wieder eingeschaltet wird.
  "Completed!" wird angezeigt, wenn das Update abgeschlossen ist.

• Drücken Sie STANDBY/ON an thisem Gerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und ihre Firmware ist auf die neuste Versionactualisiert.

• Verwenden Sie nicht auf der Fernbedienung.

Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird

"-* Error!" auf dem Display these Geräts angezeigt. (" * " steht für ein alphanumeric des Zeichen.) Überprüfen Sie das Folgende:

• -01, -10: Kein Ethernet-Kabel gefunden. Schließen Sie das Ethernetkabel richtig an.
  -02 ^ - 03 ^ - 04 ^ - 05 ^ - 06 ^ - 11 ^ - 13 ^ - 14 ^

16, -17 ^ - 18 ^ - 20 ^ - 21 : Internetverbindungsfehler.

Überprüfen Sie das Folgende:

• Der Routerist eingeschaltet.
• Dieses Gerät und der Router sind über das Netzwerk verbunden.

Versuchen Sie, die Stromversorgung des Geräts und des Routers aus- und wieder anzuschalten. Dies konnte das Problemlös. Wenn Sie immer noch keine Verbindung zum Internet herstellen können, konnten der DNS-Server oder Proxy-Server vorübergehend nicht erreichen sein. Überprüfen Sie den Status bei Ihr dem ISP-Anbieter.

• Sonstiges: Entfernen Sie das Netzkabel, schreiben Sie es wieder an und versuchen Sie es erneut.

Update über USB

• Halten Sie ein USB-Speichergerät mit 128 MB oder größere bereit. FAT16- oder FAT32-Datensystemformat.
• Datenträger, die in ein USB-Kartenlesegerät eingelegt wurden, * dürfen für diese Funktion nicht verwendet werden.
• USB-Speichergeräte mit Sicherheitsfunktion werden nicht unterstützen.
• USB-Hubs und USB-Geräte mit Hubfunktion werden nicht Unterstützung. Schließen Sie diese Geräte nicht an das Gerät an.
• Löschen Sie alle Daten auf dem USB-Speichergerät.
• Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist.
• Beenden Sie die Wiedergabe von Internetradio, USB-Speichergeräten oder Servern.
• Wenn "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" in Home den Wert "On" aufweist, wahlen Sie den Wert "Off" aus.

• Einige USB-Speichergeräte brauchen lange zum Laden, werden möglicherweise nicht korrekt geladen oder nicht ordnungsgemäß eingezogen, abhängig vom Gerät und Ihrhem Inhalt.

• Wir übernehmen keinerlei Haftung für Datenverluste, Schäden an Daten oder fehlerhafte Speichervorgänge, die durch die Verwendung des USB-Speicherverats mit thisem Gerät entstehen. Wir danken Ihnen für Ihr Verständnis.

• Die Beschreibung kann sich von der Bildschirmanzeige unterscheiden, dies ändert aber nicht die Art der Bedienung oder die Funktion.

• Schließen Sie das USB-Speichergerät an ihren PC an.

• Laden Sie die Firmwaredatei von unserer Firmenwebsite auf ihren PC herunter und entpacken Sie sie. Firmwaredateien werden folgendermaßen benannt: PIOSLM1001_S50000SASAFPSP_**.zip Entpacken Sie die Datei auf Ihrm PC. Die Anzahl der entpackten Dateien und Ordner variiert je nach Modell.

• Kopieren Sie alle entpackten Dateien und Ordner ins Stammverzeichnis des USB-Speichergerätes.

• Stellen Sie sicher, dass Sie die entpackten Dateien kopieren.

• Schließen Sie das USB-Speichergerät an den USB-Port desses Geräts an.

• Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ihnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung.

• Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jeder Partition als unabhängiges Gerät behandelt.

• Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

• Drucken Sie auf der Fernbedienung.

1. Wahlen Sie mit den Cursorlasten nacheinander "System Setup" - "Miscellaneous" - "Firmware Update" - "Update via USB" aus und drücken Sie dann ENTER.

• Wenn "Firmware Update" ausgegraut ist und nicht ausgewählt werden kann, warten Sie eine Weile, bis es verfügbar ist.

• Sie können "Update via USB" nicht auswahlen, wenn kein Update verfügbar ist.

• Drücken Sie ENTER, wenn "Update" ausgewähl ist, um das Update zu starten.

• Wahlrend des Updates wird der Fernsehbildschirm je nach Programm, dasactualisiert wird, möglicherweise schwarz. Überprüfen Sie in thisem Fall den Fortschnitt auf dem Display these Geräts. Der TV-Bildschirm bleibt schwarz, bis das Update abgeschlossen und die Stromversorgung wieder verfügbar ist.

• Wahlend der Aktualisierung das USB-Speichergerät nicht ausschalten oder trennen und dann wieder anschließen.
  "Completed!" wird angezeigt, wenn das Update

abgeschlossen ist.

1. Entfernen Sie das USB-Speichergerät von diesen Gerät.

2. Drücken Sie STANDBY/ON an diesen Gerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und ihre Firmware ist auf die neuste Versionactualisiert.

3. Verwenden Sie nicht auf der Fernbedienung.

Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird

"*--** Error!" auf dem Display these Geräts angezeigt. ("
* " steht für ein alphanumericisches Zeichen.) Überprüfen Sie Folgenden:

• -01, -10 : USB-Speichererat nicht gefunden. Überprüfen Sie, ob USB-Speichererat sowie USB-Kabel korrekt mit dem USB-Port diesen Geräts verbunden ist. Schreiben Sie das USB-Speichererat an eine externe Stromquelle an, wenn es über eine eigene Stromversorgung verfügbar.
• -05 , -13 , -20 , -21 : Die Firmwaredatei befindet sich nicht im Stammordner des USB-Speichergeräts, oder sie wurde für ein anderes Modell erstellt. Versuchen Sie es nochmals ab dem Herunterlagen der Firmwaredatei.
• Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut.

Fehlerbehebung

Bevor Sie den Vorgang starten

Probleme können möglicherweise durch einfaches Aus- und wieder Einschalten oder Abtrennen und erneutes Anschließlich des Netzkabels gelöst werden, was einfacher ist als die Verbindung, die Einstellung und das Betriebsverfahren zu überprüfen. Versuchen Sie die einfache Maßnahmen jeweils am Gerät und der daran angeschlossenen Komponente. Falls das Problem darin besteht, dass das Video- oder Audiosignal nicht ausgegeben wird, oder der HDMI Betrieb nicht Funktioniert, kann ein Neuanschluss des HDMI Kabels das Problem möglicherweise beheben. Achten Sie beim erneuten Anschluss darauf, das HDMI-Kabel nicht aufzuwickeln, da es in thisem Zustand möglicherweise nicht richtig passst. Schalten Sie das Gerät und die angeschlossene Komponente nach dem Neuanschluss aus und wieder ein.

• Das Gerät enthalt einen Mikro-PC zur Signalverarbeitung und für Steuerfunktionen. In sehr seitenden Fällen können starke Störungen, die von einer externen Quelle stammen, oder statiche Elektrizität das Gerät blockieren. Im unwahrscheinlichen Fall, dass dies geschiett, ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein.
• Wir übernehmen keinerlei Haftung für Schäden (z. B. für CD-Leihgebühren) durch erfolglose Aufnahmen aufgrund von Fehlfungtionen des Gerats. Vergewissem Sie sich, bevor Sie wichtige Daten aufnahmen, dass das Material korrekt aufgenommen wird.

Bei instabilem Betrieb

Starten Sie das Gerät neu

Das Problem kann möglicherweise durch einen Neustart des Geräts behoben werden. Schalten Sie diese Gerät in den Standby-Modus und halten Sie ① STANDBY/ON an thisem Gerät mindestens 5 Sekunden lang gedrückt, um das Gerät neu zu starten. (Die Einstellungen des Geräts werden beibehalten.) Wenn das Problem nach einem Neustart des Geräts nicht behoben ist, entfern den Sie die Kabel zu anderen Geräten sowie das Netzkabel und schreiben die Kabel dann wieder an.

Zurücksetzen des Geräts (die werksseitigen Standardeinstellungen werden wiederhergestellt)

Wenn das Problem nach einem Neustart des Geräts nicht behoben ist, kann es möglicherweise durch Zurücksetzen des Geräts in den Auslieferungszustand behoben werden. Ihr die Einstellungen werden ebenfalls initialisiert, wenn Sie das Gerät zurücksetzen. Notieren Sie sich also ihre Einstellungen, bevor Sie fortfahren.

1. Drücken Sie auf der Fernbedienung, wahren Sie "System Setup" - "Miscellaneous" - "Load Default" in Home aus und drücken Sie ENTER.
2. Wahlen Sie "Yes" aus und drucken Sie dann ENTER.
3. Das Gerät wird in den Standby-Modus geschaltet, und die Einstellungen werden zurückgesetzt.

Stromversorgung

Das Gerät lassst sich nicht einschalten

• Stellen Sie sicher, dass das Netzkabel ordnungsgemäß in die Steckdose eingesteckt ist.
• Ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein.

Das Gerät wird unerwartet ausgeschaltet

• Das Gerät wird automatisch in den Standby-Modus geschält, wenn die Einstellung "System Setup" - "Hardware" - "Power Management" - "Auto Standby" in den Home-Funktionen aktiviert ist.
• Wenn auf dem Display "CHECK SP WIRE" angezeigt wird, ist es möglicherweise zu einem Kurzschluss der Laufsprecherkabel gekommen. Vergewissem Sie sich, dass die blanken Laufsprecherkabel weder sich gegenseitig noch die Rückseite des Geräts berühren, und schalten Sie anschließend das Gerät wieder ein.
• Möglicherweise wurde aufgrund von außergewöhlich hohen Geräte temperaturen die Schutzschaltung aktiviert. Wenn dies der Fall ist, wird die Stromversorgung erneut ausgeschelt, wenn Sie das Gerät wieder einschalten. Sorgen Sie für ausreichenden Belüftungsraum um das Gerät herum. Warten Sie, bis das Gerät abgekühlt ist, und schalten Sie es dann wieder ein.

WARNING: Falls Sie Rauch oder ungewöhnliche Gerüche/Geräusche am Gerät bemerken, entfern den Siesofar das Netzkabel aus der Steckdose und wenden sich an den Handlcr oder den Kundendienst unseres Unternehmens.

Audio

• Stellen Sie sicher, ob das Messmikrofon für die Laufsprecher nicht mehr angeschlossen ist.
• Vergewissem Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des Geräts und der Eingangsbuchse these Geräts korrekt ist.
• Stellen Sie sicher, dass keines der Anschlusskabel geknicht, verdreht oder beschädigt ist.
• Wenn die MUTING-Anzeige auf dem Display blinkt, drücken Sie auf der Fernbedierung, um die Stummschaltung zu beenden.
• Wenn Kopfhörer an die PHONES-Buchsen angeschlossen sind, wird kein Ton über die Laufsprecher ausgegeben.
• Wenn "System Setup" - "Source" - "Audio Select" - "Fixed PCM" in Home den Wert "On" aufweist, werden keine Audiosignale wiedergegeben, wenn andere Signale als PCM eingehen. Ändern Sie den Wert der Einstellung in Off.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Vom Fernseher werden keine Audiosignale wiedergegeben.

• Stellen Sie den Eingangsssektor an thisem Gerät auf die Position des Anschlusses ein, an den der Fernseher angeschlossen ist.
• Wenn der Fernseher die ARC-Funktion nicht unterstützt, verwenden Sie zusätzlich zur Verbindung über HDMI ein optisches Digitalkabel, ein Digital-Koaxialkabel oder ein Audio-Analogkabel, um den Fernseher und theseis Gerät zu verbinden.

Vom angeschlossenen Player werden keine Audiosignale wiedergegeben.

• Stellen Sie den Eingangssselektor these Geräts auf die Position des Anschlusses ein, an den der Player angeschlossen ist.
• Überprüfen Sie die Einstellung der digitalen Audioausgabe auf der angeschlossenen Komponente. Bei einigen Spielkonsolen, zum Beispiel denen, die DVD unterstützen, lautet die Standarddeinstellung OFF.
• Bei manchen DVDs,müssen Sie ein Audioausgabeformat aus einem Menu auswahlen.

Von einem Laatsprecher werden keine Audiosignale wiedergegeben.

• Stellen Sie sichere, dass die Polarität der Lautspracherkabel (+/-) korrekt ist und sich keine blanken Drahte in Kontakt mit den Metalteilen der Lautspracheranschlüsse befinden.
• Stellen Sie sicher, dass die Lautsprecherkabel sind nicht kurzschreiben.
• Überprüfen Sie, ob die Laufsprecher korrekt angeschlossen wurden. ( P9) Einstellungen für die Laufsprecheranschlussungsbemüsen in "1. Full Auto MCACC" in Initial Setup vorgenommen werden. ( P16)
• Abhängig von der Quelle und des aktuell eingestellen Modus kann es sein, dass die Surround-Lautsprecher nicht viel Ton erzeugen. Wahlen Sie einen anderen Wiedergabemodus aus, um die Audiowiedergabe zu überprüfen.

Der Subwoofer erzeugt keinen Ton

• Bei Wiedergabe einer Quelle, die keine Informationen im LFE-Kanal enthalt, erzeugt der Subwoofer keinen Ton.

Gerausche sind zu horen

• Kabelbinder zum Zusammenbinden der RCA-Kabel mit Netzkabeln, Lautspracherkabeln usw. kann die akustische Leistung beeinträchtigen, also vermeiden Sie dies.
• Ein Audiokabel nimmt möglicherweise eine Störung auf. Versuchen Sie, ihre Kabel neu zu positionieren.

Der Anfang von Audiosignalen, die über eine HDMI-Eingangsbuchse eingehen, wird nicht wiedergegeben

• Da es länger dauert, das Format eines HDMI-Signales zu identifizieren, als bei anderen digitalen Audiosignalen, startet die Audioausgabe möglicherweise nicht unmittelbar.

Die Lautstärke wird plottlich geringer.

• Wenn die Temperatur im Gerät über einen längeren Zeitraum einen bestimmten Schwellenwert überschreitet, kann die Lautstärke automatisch verringert werden, um die Schaltkreise zu schützen.

Wiedergabemodi

• Zur digitalen Surround-Wiedergabe in Formaten wie Dolby Digital mussen die Audiosignale über eine Verbindung per HDMI-Kabel, digitalem Koaxialkabel oder optischem Kabel übertragen werden. Der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät muss auf "Bitstream output" eingestellt sein.
• Drücken Sie mehrfach i auf der Fernbedienung, um das Display these Geräts zu ändern und das Eingangsformat zu überprüfen.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kann den gewünschten Wiedergabemodus nicht auswahlen

• Je nach Anschlussstatus der Laufsprecher können eine Wiedergabemodi nicht ausgewählt werden. (→P35)

Bei Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio und DTS:X werden keine Audiosignale wiedergegeben.

• Wenn Formate wie Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio oder DTS:X nicht gemäß dem Quellenformat wiedergegeben werden, wahlen Sie in den Einstellungen des Blu-ray Disc-Players für "BD video supplementary sound" (oder "re-encode", "secondary sound", "video additional audio" usw.) die Einstellung "Off" aus. Wenn Sie die Einstellung zum Bestätigten geändert haben,ändern Sie den Wiedergabemodus für jeder Quelle.
• Mithilfe von Firmware-Updates für diesen Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioformats geplant.

Uber DTS-Signale

• Bei Medien, die plötzlich von DTS zu PCM wechseln, wird die PCM-Wiedergabe möglicherweise nicht那么简单 gestartet. In diesen Fall sollen den Sie ihren Player etwa 3 Sekunden lang stoppen und dann die Wiedergabe

fortsetzen.

• Bei einigen CD- oder LD-Player kann das DTS-Material nicht richtig wiedergegeben werden, obwohl der Player an einen Digitaleingang am Gerät angeschlossen ist. Dies passiert üblicherweise, weil der DTS-Bitsstream verarbeitet wurde (z. B. Ausgangslevel, Abtastrate oder Frequenzgang geändert), und das Gerät erkennt es nicht als einechtes DTS-Signal. In solchen Fälle können Gerausche zu horen sein.
• Die Wiedergabe von DTS-Programmmaterial unter Verwendung von Pause, schnellem Vorlauf oder Rücklauf auf Ihr dem Player kann möglicherweise kurze hörbare Gerausche erzeugen. Hierbei handelt es sich nicht um eine Fehlfunktion.

Video

• Vergewissern Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des Geräts und der Eingangsbuchse these Geräts korrekt ist.
• Stellen Sie sicher, dass keines der Anschlusskabel geknicht, verdreht oder beschädigt ist.
• Wenn das Fernseherbild unscharf oder verschwommen ist, sind das Netzkabel oder die Anschlusskabel für das Gerät u. U. gestört. Halten Sie in thisem Fall Abstand zwischen dem Fernsehantennenkabel und den Kabeln des Geräts ein.
• Stellen Sie sicher, dass die Umschaltung der Eingangsbildschirme monitorseitig, wie z. B. ein Fernsehgerät, in Ordnung ist.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kein Video

• Stellen Sie den Eingangssselektor theses Geräts auf die Position des Anschlusses ein, an den der Player angeschlossen ist.

Bei einer Quelle, die an einen HDMI IN-Terminal angeschlossen ist, wird kein Bild wiedergegeben

• Um das Videosignal des angeschlossenen Players auf dem Fernsehbildschirm wiederzugegeben, während das Gerät sich im Standby-Modus befindet, muss "System Setup" - "Hardware" - "HDMI" - "HDMI Standby Through" in Homeaktiviert sein. Auf ()P48 )finden Sie Informationen zu HDMI Standby Through.
• Überprüfen Sie, ob "Resolution Error" auf dem Display these Geräts angezeigt wird, wenn Videosignale, die über die HDMI IN-Buchse eingehen, nicht wiederergegeben werden. In thisem Fall unterstützt das Fernsehgeber die Auflösung des Videoeingangs des Players nicht. Ändern Sie die Einstellung des Players.
• Der verlüssliche Betrieb mit einem HDMI-zu-DVI-Adapter wird nicht garantiert. Außen dem werden die Videosignale von einem PC nicht unterstützt.

Das Bild flackert

• Mölicherweise ist die Auflösung des Players nicht mit der Auflösung des Fernsehers kompatibel. Wenn Sie den Player über ein HDMI-Kabel an diesen Gerät angeschlossen haben,ändern Sie die Ausgangsaufösung am Player. Mölicherweise{lsst sich auch durch Wechseln des Bildschirmmodus am Fernseher eine Verbesserung erzielen.

Video und Audio werden nicht synchroniertiedergegeben

• Je nach den Einstellungen und Anschlüssen Ihrss Fernsehers kann die Videowiedergabe im Verhältnis zur Audiowiedergabe verzogert erfolgen. Drucken Sie zum Anpassen auf der Fernbedienung undnehmen Sie die Anpassung in "Other" - "Sound Delay" unter "AV Adjust" vor.

Gekoppelter Betrieb

Es erfolgt kein gekoppelter Betrieb mit CEC-

kompatiblen Geräten wie Fernsehern

• In Home des Geräts stellen Sie für "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" den Wert "On" ein.
• Es ist ebenfalls erforderlich, die HDMI-Koppelung auf dem CEC-kompatiblen Gerät einzustellen. Siehe Bedienungsanleitung.
• Beim Anschließlich eines Players oder Rekorders der Marke Sharp über HDMI stellen Sie "Hardware" - "HDMI" - "HDMI Standby Through" auf den Wert "Auto" im System Setup-Menu ein.

FM-Sender

Der Radioempfang ist schlecht oder weist Störgeräusahe auf.

• Den Anschluss der Antenne erneut überprüfen.
• Entfernen Sie die Antenne weiter von Lautspracherkabeln und Netzkabel.
• Stellen Sie das Gerät nicht in der Nähe Ihres Fernsehers oder PCs auf.
• Vorbeifahrende Autos und Flugzeuge können Störungen verursachen.
• Betonwände schwachen die Radiosignale ab.
• Horen Sie den Sender in Mono.
• Der FM-Empfang kann möglicherweise verbessert werden, indem der Fernsehantennenanschluss an der Wand verwendet wird.

■ BLUETOOTH-Funktion

• Entfernen Sie das Netzkabel these Geräts und schließen Sie es wieder an. Schalten Sie das BLUETOOTH-fähige Gerät aus und wieder ein. Ein Neustart des BLUETOOTH-fähigen Geräts kann hilfreich sein.
  Die BLUETOOTH-fahigen Geräte müssen das A2DP-Profil unterstützen.
• In der Höhe von Komponenten wie Mikrowellenherden

oderchnulosen Telefonen, die mit Funkwellen im 2,4-GHz-Bereich arbeiten, können Funkwellenstörungen auftreten, die die Verwendung theseis Geräts unwilling machen.

• Wenn sich Metallobjekte in der Höhe des Geräts befinden, kann möglicherweise keine BLUETOOTH-Verbindung hergestellt werden, da Metall die Funkverbindung beeinträchtigt.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kann nicht mit thisem Gerät verbinden

• Vergewissem Sie sich, dass die BLUETOOTH-Funktion des BLUETOOTH-fahigen Geräts aktiviert ist.

Musik kann auf dem Gerät selbst bei erfolglicher BLUETOOTH-Verbindung nicht wiedergegeben werden

• Wenn der Lautstärkepegel Ihr's BLUETOOTH-fahigen Geräts auf einen niedrigen Wert eingestellt ist, so ist möglicherweise keine Audiowiedergabe verfügbar. Erhöhen Sie die Lautstärke am BLUETOOTH-fahigen Gerät.
• Einige BLUETOOTH-fahige Geräte sind möglicherweise mit Senden/Empfangen-Wahlschaltern ausgestattet. Wahlen Sie den Sendemodus.
• Je nach den Merkmalen und Spezifikationen Ihres BLUETOOTH-fahigen Geräts ist eine Wiedergabe auf dem Gerät eventuell nicht möglich.

Ton ist unterbrochen

• Möglicherweise liegt ein Problem beim BLUETOOTH-fähigen Gerät vor. Informationen dazu finden Sie im Internet.

Nach Anschluss eines BLUETOOTH-fähigen Geräts ist die Audioqualität schlecht

• Der BLUETOOTH-Empfang ist möglicherweise beeinträchtigt. Positionieren Sie das BLUETOOTH-fähige Gerätnahme an diesen Gerät und entfern den Sie

ggf. Hindernisse zwischen dem BLUETOOTH-fahigen Gerät und thisem Gerät.

Netzwerkfungtion

• Wenn Sie keinen Netzwerk Dienst auswahlen können, ist die Auswahr nach dem Starten der Netzwerkfunktion verfügbar. Es kann etwas eine Minute dauern, bis es hochgefahren ist.
• Wenn NET blinkt, ist diese Gerät nicht richtig mit dem Heimnetzwerk verbunden.
• Entfernen Sie die Netzkabel these Geräts sowie des Routers und schreiben Sie sie wieder an. Starten Sie den Router neu.
• Wenn der gewünschte WLAN-Router nicht in der Listeder Zugangspunkte aufgeführrt ist, kann er so eingestelltsein, dass die SSID verborgen ist, oder die ANYVerbindung kann ausgeschalten sein. Ändern Sie dieEinstellung und versuchen Sie es erneut.

Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kann nicht auf das Internetradio zugreifen

• Auf bestimmte Netzwerkdienste oder Inhalte, die durch das Gerät erhältlich sind, kann u. U. nicht zugegriffen werden, wenn der Serviceprovider seinen Service beendet.
• Stellen Sie sicher, dass Ihr Modem und Router ordnungsgemäß angeschlossen sind, und stellen Sie sicher, dass beiden eingeschaltet sind.
• Vergewissern Sie sich, dass LAN-Anschluss des Routers und diesen Gerät korrekt verbunden sind.
• Vergewissern Sie sich, dass die Verbindung mit dem Internet mit anderen Geräten möglich ist. Falls die Verbindung nicht möglich ist, schalten Sie alle Geräte, die mit dem Netzwerk verbunden sind, aus, warten Sie eine Weile und schalten Sie die Geräte wieder an.
• Wenn ein bestimmter Radiosender nicht empfangen

werden kann, vergewissem Sie sich, dass die eingegebene URL korrekt ist und das vom Radiosender übertragene Format von diesen Gerät unterstützt wird.

• Je nach ISP ist die Einstellung des Proxyservers notwendig.
• Vergewissern Sie sich, dass der verwendete Router und/oder das Modem von Ihr dem ISP unterstützt wird.

Kann nicht auf den Netzwerkserver zugreifen

• Dieses Gerät muss mit dem gleichen Router verbunden sein wie der Netzwerkserver.
• Dieses Gerät ist kompatibel mit Netzwerkservern mit Windows Media® Player 11 und 12 sowie mit NAS mit Heimnetzwerk Funktion.
• Möglicherweise müssen Sie eine Einstellungen bei Windows Media® Player vornehmen. (→P22)
• Wird ein PC verwendet, können nur Musicdateien wiedergegeben werden, die in der Bibliothek von Windows Media® Player registriert sind.

Die Wiedergabe stoppt beim Horen der Musikdateien auf dem Netzwerkserver

• Vergewissern Sie sich, dass der Netzwerkserver mit thisem Gerät kompatibel ist.
• Wenn der PC als Netzwerkserver verwendet wird, schließen Sie alle Anwendungen bis auf die Serversoftware (Windows Media® Player 12 usw.).
• Wenn der PC große Dateien herunterlädt oder kopiert, kann die Wiedergabe u. U. unterbrochen werden.

USB-Speichergerät

Das USB-Speichergerät wird nicht angezeigt

• Überprüfen Sie, ob das USB-Speichergerät bzw. das USB-Kabel korrekt mit dem USB-Anschluss des Geräts verbunden ist.
• Trennen Sie das USB-Speichergerät von diesen Gerät ab und schreiben Sie es dann wieder an.
  Die Leistung von Festplatten, die über den USB

Anschluss mit Strom versorgt werden, kann nicht garantiert werden.

• Abhängig von der Art des Formats kann die Wiedergabe u. U. nicht ordnungsgemäß ausgeführrt werden. Überprüfen Sie die Unterstützungen Dateiformate.
• Dateien auf USB-Speichergeräten mit Sicherheitsfunktionen werden möglicherweise nicht wiedergegeben.

WLAN

• Versuchen Sie die Stromversorgung des WLAN-Routers und des Geräts ein-/auszustecken, testen Sie den Strom-Ein-Status des WLAN-Routers und versuchen Sie, den WLAN-Router neu zu starten.

Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde:

EsistkeinWLAN-Zugriffverfügbar.

• Die WLAN-Routereinstellung ist möglicherweise auf Manuell umgeschaltet. Setzen Sie die Einstellung auf Auto zurück.
• Versuchen Sie es mit der manuellen Einstellung. Die Verbindung ist möglicherweise erfolgreich.
• Die SSID wird nicht angezeigt, wenn sich die Einstellung des WLAN-Routers im unsichtbaren Modus befindet (Modus, um den SSID-Schlüssel zu verbergen) oder wenn JEDE Verbindung ausgeschelt ist. Ändern Sie die Einstellung und versuchen Sie es erneut.
• Vergewissem Sie sich, dass die Einstellungen für SSID und Verschlussung (WEP usw.) korrekt sind. Stellen Sie safer, dass Sie die Netzwerkeinstellungen des Geräts korrekt eingestellt haben.
• Eine Verbindung mit einer SSID, die Multi-Byte-Zeichen enthalt, wird nicht Unterstützung. Benennen Sie die SSID des WLAN-Routers nur mit alphanumericen Ein-Byte-Zeichen und versuchen Sie es erneut.

Es wird eine Verbindung mit einer anderen als der ausgewählten SSID hergestellt.

• Bei einigen WLAN-Routern ist es möglich, mehrere SSIDs für ein Gerät einzustellen. Wenn Sie die Taste zur automatischen Einstellung an einem solchen Router verwenden, werden Sie möglicherweise mit einer anderen als der gewünschten SSID verbunden. Verwenden Sie in dieser Fall eine Verbindungsmethode mit Passworteingabe.

Die Wiedergabe wird unterbrochen, und es erfolgt keine Kommunikation

• Möglicherweise werden aufgrund von ungündigen Umgebungsbedingungen keine Radiowellen empfangen. Verringern Sie den Abstand zum WLAN-Zugangspunkt und entfern den Sie ggf. Hindernisse, sodass Sichtverbindung besteht, und versuchen Sie es erneut. Stellen Sie das Gerät entwickert von Mikrowellenherden oder anderen Zugangspunkten auf. Es wird empfohlen, den WLAN-Router (Zugangspunkt) und das Gerät im gleichen Raum zu platzieren.
• Wenn sich ein Metallobjectekt in der Höhe des Geräts befindet, kann es sein, dass eine WLAN-Verbindung nicht möglich ist, da das Metall Auswirkungen auf die Funkwellen hat.
• Bei der Verwendung anderer WLAN-Geräte in der Nähe des Geräts konnen eine Vielzahl von Problemen wie unterbrochene Wiedergabe und Kommunikation auftreten. Sie können diese Probleme vermeiden, indem Sie den Kanal Ihres WLAN-Routers ändern. Die Anweisungen zur Änderung der Kanäle finden Sie in der Anleitung Ihres WLAN-Routers.
• Mit WLAN ist möglicherweise nicht genügdend Bandbreite verfügbar. Verwenden Sie ein Ethernet-Kabel.

Fernbedienung

• Stellen Sie sicher, dass die Batterien mit der richtigen Polarität eingelegt sind.

• Legen Sie neue Batterien ein. Keine Batterien unterschiedlicher Sorten oder alte und neue Batterien mischen.

• Achten Sie darauf, dass das Gerät keinem direkten Sonnenlicht oder Invertotyp-Leuchtstofflampenlicht ausgesetzt wird. Ändern Sie gegebenenfalls den Geräteststandort.
• Wenn these Gerät in einem Gestell oder einem Gehäuse mit gefärben Glastüren installiert ist und die Türen geschlossen sind, Funktioniert die Fernbedienung möglicherweise nicht einwandfrei.

Display, OSD

Das Display leuchtet nicht.

• Das Display wird dunkler, während der Dimmer in Betrieb ist, oder wird)sogar ganz ausgeschelt. Drucken Sie die DIMMER-Taste und ändern Sie die Helligkeitsstufe des Displays.

Andere

Dieses Gerät gibt Seltsame Gerausche von sich

• Wenn Sie ein anderes Gerät an dieselbe Netzsteckdose wie diese Gerät angeschlossen haben, kann es dadurch zu Störgeräuschenkommen. Wenn das Problem durch das Entfernen des Netzkabels des anderen Geräts behoben wird, verwenden Sie unterscheidliche Netzsteckdosen für diese Gerät und das andere Gerät.

Beim Ausführren von Full Auto MCACC wird die Meldung "Noise Error" angezeigt.

• Dies kann an einer Fehlfunktion Ihres Laufsprechers liegen. Überprüfen Sie, ob das Gerät normale Gerausche ausgibt.

Die DRC-Funktion ist nicht verfügbar

• Vergewissern Sie sich, dass es sich beim Quellmaterial

um Dolby Digital, Dolby Digital Plus, Dolby TrueHD oder DTS handelt.

Allgemeine technische Daten

Abschnitt zum Veränderer (Audio)

Ausgangsennleistung (FTC) (Nordamerika) 4 Ohm Last, beide Kanäle angetrieben von 1 kHz; Nennleistung 50 Watt pro Kanal RMS-Mindestleistung, maximale harmonische Gesamtverzerrung von 1% von 250 mW bis zur Ausgangsennleistung.

Ausgangsleistung Surround-Modus (*) (4 Ohm, 1 kHz, Gesamtverzerrung 1%) 80 W pro Kanal

• Referenzausgabe für jeder Laufsprecher.
  Je nach Quelle und Einstellungen des Wiedergabemodus wird möglicherweise kein Ton ausgegeben.

Ausgangsnennleistung (IEC) (Europa) 6 Kanäle × 80 W bei 4 Ohm, 1 kHz, 1 Kanal angetrieben von 1% THD (Gesamtverzurrung)

Eingangsempfindlichkeit und Impedanz (1 kHz 80 W/4 Ω)
200 mV/47 kΩ (LINE (unausgeglichen))
6,0 mV/47 kΩ (PHONO MM)

RCA-Ausgangsennnleistungspegel und Impedanz 1 V/470 Ω (SUBWOOFER PRE OUT)

Phono-Überlastung 30 mV (MM 1 kHz 1%)

Frequenzgang 10 Hz-40 kHz/+1 dB, -3 dB

Klangregelungscharakteristik ±10 dB, 90 Hz (BASS) ±10 dB, 7,5 kHz (TREBLE

Signal-/Rauschabstand 80 dB (IHF-A, LINE IN, SP OUT) 70 dB (IHF-A, PHONO IN, SP OUT)

Speaker Impedance 4Ω-8Ω

Kopfhörer-Ausgangsimpedanz 102 Ω

Kopfhörer-Nennleistung 85 mW (32 Ω, 1 kHz, 10% THD (Gesamtverzerrung))

Tunerteil

UKW-Empfangsfrequencybereich 87,5 MHz - 107,9 MHz (Nordamerika)

DAB-Empfangsfrequencybereich (VSX-S520D) 174,928 MHz-239,200 MHz

Senderspeicherplatz 40

Netzwerkteil

Ethernet-LAN

10BASE-T/100BASE-TX

WLAN

IEEE 802.11 a/b/g/n-Standard

(Wi-Fi®-Standard)

5 GHz/2,4 GHz-Band

BLUETOOTH-Bereich

Datumübertragungssystem BLUETOOTH-Spezifikation Version 4.1+LE

Frequenzband 2,4 GHz-Bar

Modulationsverfahren FHSS (Freq Hopping Spread Spectrum)

Ko mpatible BLUETOOTH-Profile A2DP 1.2

AVRCP 1.3

HOGP-Host (Client)

HOGP-HID-Gerat (Server)

HID-Service (HIDS)

Unterstützte Codesc SBC AAC

Übertragungsbereich (A2DP) 20 Hz - 20 kHz (Samplingfrequenz 44,1 kHz)

Maximale Übertragungsreichweite Sichtlinie ca. 15 m (*)

• Die tatsächliche Reichweite schwankt in Abhängigkeit von Faktoren wie Hindernissen zwischen den Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität,chnurlosem Telefon, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw.

Allgemeine Daten

Stromversorgung AC 100 - 240 V, 50/60 Hz

Stromverbrauch 60 W

0,2 W (Stand-by, Nordamerika)

0,38 W (Standby, Europa)

16 W (Kein Ton)

2 W (HDMI Standby Through)

2 W (Netzwerk-Standby)

Abmessungen (B× H× T)

435mm× 70mm× 325mm

17-1/8" × 2-3/4" × 12-13/16"

Gewicht 4 kg (8.8 lbs)

HDMI

Input
IN1 (BD/DVD, HDCP2.2), IN2 (CBL/SAT, HDCP2.2), IN3 (STRM BOX, HDCP2.2), IN4 (GAME, HDCP2.2)

Ausgang OUT (HDCP2.2)

Unterstutz Deep Color, x.v.ColorTM, LipSync, Audio Return Channel, 3D, 4K 60Hz, CEC, Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), Content Type, HDR

Audioformat Dolby TrueHD, Dolby Digital, Dolby Digital Plus, Dolby Atmos (wird nach zukünftigem Update unterstützt), DTS, DTS:X (wird nach zukünftigem Update unterstützen), DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS 96/24, DTS-HD Express, DSD, PCM

Maximale Videoauflösung 4k 60 Hz (YCbCr 4:4:4)

Audioeingänge

Digital OPTICAL (TV) COAXIAL (CD)

Analog 1 (BD/DVD), 2 (CBL/SAT), PHONO (designiert)

Audio-Ausgänge

Analog
SUBWOOFER PRE OUT
Lautsprecherausgabe
FRONT L/R, CENTER, SURROUND L/R, SUBWOOFER
Kopfhörer
PHONES (Vorderseite, Ø 3,5 mm)

Andere
USB: 1 (Vorderseite, Ver.2.0, 5 V/1 A)
Ethernet: 1
Messmikrofon: 1

Uber HDMI

Ko mpatible Funktionen

HDMI (High Definition Multimedia Interface) ist ein digitaler Schnittstellenstandard zum Anschließen von Fernsehern, Projektoren, Blu-ray-Disc/DVD-Playern, Kabel-Digitalempfängern und anderen Videokomponenten. Bisher wurden separate Video- und Audiokabel benötigt, um AV-Komponenten anzuschreiben. Mit HDMI kann ein einziges Kabel Steuerungssignale, digitale Videos und digitalen Audioton (2-Kanal PCM, digitales Mehrkanalaudio und Mehrkanal-PCM) übertragen.

HDMI CEC-Funktionalität: Werden Geräte und HDMI-Kabel angeschlossen, die der CEC-Standardspezifikation (Consumer Electronics Control) des HDMI-Standards entsprechen, sind verschiedene gekoppelte Bedienfunktionen zwischen den Geräten möglich. Dazu gehören Funktionen wie Verknüpfen des Eingangssselektors mit Playn, Ändern der Lautstärke mit der Fernbedienung eines CEC-kompatiblen Fernsehers und automatisches Wechseln diese Geräts in den Standby-Modus, wenn der Fernseher ausgeschaltet wird. Das Gerät ist für die Verwendung mit Produkten ausgelegt, die dem CEC-Standard entsprechen. Die gekoppelte Bedienung kann nicht für alle CEC-kompatiblen Geräte garantiert werden.

ARC (Audio Return Channel): Wird ein Fernseher, der ARC unterstützt, mit einem einzelnen HDMI-Kabel angeschlossen, können Sie nicht nur den Audio- und Videoausgang theses Geräts über den Fernseher wiedergeben, sondern auch die Audiosignale des Fernsehers über theses Gerät wiedergeben.

HDMI Standby Through: Auch wenn sich these gesamt im Standby-Modus befindet, werden die Eingangssignale von AV-Komponenten an den Fernseher übertragen.

Deep Color: Werden Geräte angeschlossen, die Deep Color unterstützen, so konnen Videosignale von diesen Geräten mit noch mehr Farben über den Fernseher

wiedergegeben werden.

x.v.ColorTM: Mit dieser Technologie werden noch realistischere Farben erzeugt, indem der Farbumfang erweiter wird.

3D: Sie können 3D-Videosignale von AV-Komponenten an den Fernseher übertragen.

4K: Dieses Gerät unterstützt 4K-Videosignale (3840 × 2160p) und 4K-SMPTE-Videosignale (4096 × 2160p).

LipSync: In dieser Einstellung wird jeder Nichtsynchronizität zwischen Video- und Audiosignalen automatisch auf Basis der Daten des HDMI LipSync-kompatiblen Fernsehers korrigiert.

Unterstützte Audioformate

Lineares 2-Kanal-PCM: 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 176,4 kHz; 192 kHz; 16/20/24 Bit

Lineares Mehrkanal-PCM: Maximal 5.1-Kanal; 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 176,4 kHz; 192 kHz; 16/20/24 Bit

Bitstream: Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio

DSD: Unterstützung Abtastraten: 2,8 MHz
Ihr Blu-Ray Disc/DVD-Player muss ebenfalls die HDMI-Ausgabe der oben genannten Audioformate unterstützen.

Unterstützte Auflösungen

Copyright-Schutztechnologie: HDCP1.4/HDCP2.2

Farbraum (Farbtiefe): 720 × 480i 60Hz , 720 × 576i 50Hz , 720 × 480p 60Hz , 720 × 576p 50Hz , 1920 × 1080i 50/

60Hz, 1280 × 720p 24/25/30/50/60Hz, 1680 × 720p 24/25/30/50/60Hz, 1920 × 1080p 24/25/30/50/60Hz, 2560 × 1080p 24/25/30/50/60Hz, 4K (3840 × 2160p) 24/25/30Hz, 4K SMPTE (4096 × 2160p) 24/25/30Hz : RGB/YCbCr4:4:4 (8/10/12 Bit), YCbCr4:2:2 (12 Bit)
4K (3840 × 2160p) 50/60Hz, 4K SMPTE (4096 × 2160p) 50/60Hz : RGB/YCbCr4:4:4 (8 Bit), YCbCr4:2:2 (12 Bit), YCbCr4:2:0 (8/10/12 Bit)

Lizens- und Warenzeicheninformationen

DOLBY ATMOS

"Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

Registieren Sie hier Ihr Produkt

http://www.pioneer.eu (Europa)

(1k vind dit nummer nicht leuk) :

Er kommt geen geluiduit de TV.

USB-geheugen worden nicht weergegeben

DAB Tunen Frequentiebereik (VSX-S520D)

Copyright-beveiligungstechnologie: HDCP1.4/HDCP2.2

Kleurruimte (Kleurdiepte): 720 × 480i 60Hz , 720 × 576i 50Hz , 720 × 480p 60Hz , 720 × 576p 50Hz , 1920 × 1080i 50/60Hz , 1280 × 720p 24/25/30/50/60Hz , 1680 × 720p 24/

25/30/50/60Hz, 1920 × 1080p 24/25/30/50/60Hz, 2560 × 1080p 24/25/30/50/60Hz, 4K (3840 × 2160p) 24/25/30Hz, 4K SMPTE (4096 × 2160p) 24/25/30Hz : RGB/YCbCr4:4:4 (8/10/12 bit), YCbCr4:2:2 (12 bit)
4K (3840 × 2160p) 50/60Hz, 4K SMPTE (4096 × 2160p) 50/60Hz : RGB/YCbCr4:4:4 (8 bit), YCbCr4:2:2 (12 bit), YCbCr4:2:0 (8/10/12 bit)

"Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

Tn n nepedau: oTo6paXeHne Tnna nepedau.

Ckopooctb nepedaun daHHbIX npexnM

npocnyuBaHn : oTo6paXeHne cKOpOCTn pepeaun paAnocTaHcnn n pexkMa npocnyuBaHn (cTepeo, MOHO).

KaueCTBO: OTo6paKeHne KaueCTBa CnHaJa.

0-59:Плобхов прием;

60-79: xopoosn npneM;

"Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]
