MANUALE UTENTE BM 66 BABYFON

Babyfon® è una delle marche principali nel settore dei baby-sitter senza fili in Europa. Da anni ci dedichiamo allo sviluppo e alla fabbricazione di prodotti affidabili e di qualità. Il Babyfon BM 66 rappresenta la continuazione di questa tradizione pluriennale.

A Unità bambino

1 Interruttore On/Off e selettore canale
2 Spia di controllo funzionamento
3 Microfono
4 Regolazione della sensibilità di risposta
5 Connettore per alimentatore
6 Alimentatore
7 Coperchio del vano batterie
8 Vite per il coperchio del vano batterie
9 Vano batterie
10 Gancio da cintura

B Unità genitori

11 Interruttore On/Off e selettore canale
12 Spia di controllo funzionamento
13 Altoparlante
14 Volume
15 Connettore per alimentatore
16 Alimentatore
17 Coperchio del vano batterie
18 Vite per il coperchio del vano batterie
19 Vano batterie
20 Contatti di carica per Accu-Pack
21 Gancio da cintura

Leggere con cura le presenti istruzioni per l'uso. Questo Babyfon non è che un aiuto, non sostituisce la presenza responsabile e attenta dei genitori, e per questa ragione non va utilizzato come tale.

• Mai mettere alla portata del bambino il Babyfon e il cavo di collegamento dell'alimentatore. Mantenere sempre una distanza minima di 1 metro.
  ● Mai mettere l'unità bambino nel lettino o nel box.
• Mai utilizzare il Babyfon nella vicinanza di acqua o in luoghi umidi.
• Evitare l'esposizione al calore eccessivo e alla luce solare.
  ● Mai aprire gli apparecchi o gli alimentatori (rischio di scosse elettriche!).
• Verificare se la tensione di alimentazione locale corrisponde con la tensione indicata sull'alimentatore.
• Evitare di toccare i contatti delle pile e i contatti di carica. Non toccare i contatti con oggetti metallici.

Avvertenze pratiche

I baby-sitter senza fili generano campi elettrici, magnetici e elettromagnetici. Nelle vicinanze del bambino è possibile evitare completamente i campi elettrici e magnetici facendo funzionare l'unità bambino con accumulatori o pile. Nel caso dell'alimentazione a corrente di rete, collocare l'alimentatore il più lontano possibile dal bambino. I campi elettromagnetici sono generati dalla trasmissione radio. Sistemare l'unità bambino ad una distanza di almeno 1 metro dal bambino.

- Mai coprire l'unità bambino (ad es. con un asciugamano, un lenzuolo ecc.).

● Pulire il Babyfon con un panno umido.

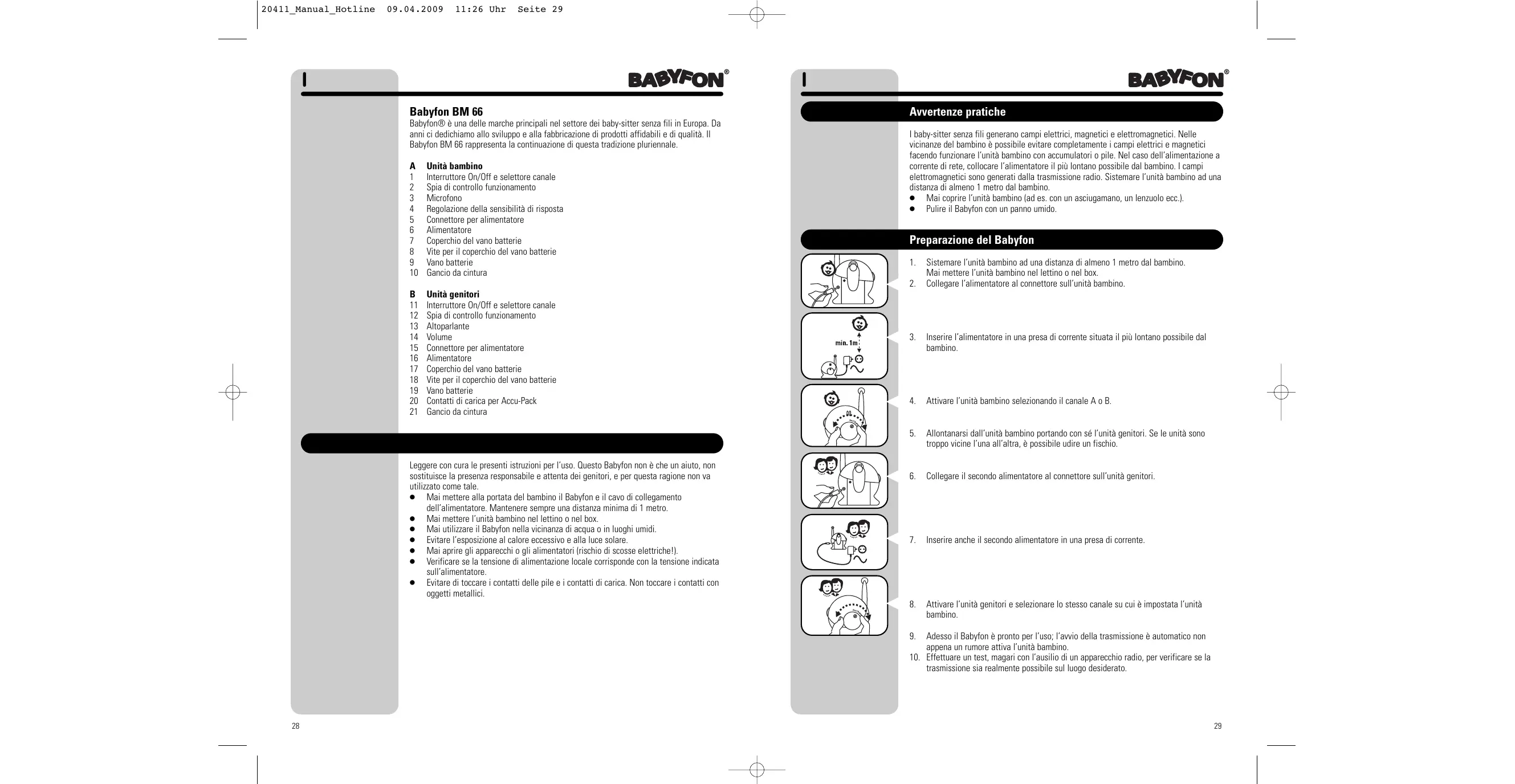

Preparazione del Babyfon

1. Sistemare l'unità bambino ad una distanza di almeno 1 metro dal bambino. Mai mettere l'unità bambino nel lettino o nel box.
2. Collegare l'alimentatore al connettore sull'unità bambino.
3. Inserire l'alimentatore in una presa di corrente situata il più lontano possibile dal bambino.
4. Attivare l'unità bambino selezionando il canale A o B.
5. Allontanarsi dall'unità bambino portando con sé l'unità genitori. Se le unità sono troppo vicine l'una all'altra, è possibile udire un fischio.

6. Collegare il secondo alimentatore al connettore sull'unità genitori.

7. Inserire anche il secondo alimentatore in una presa di corrente.

8. Attivare l'unità genitori e selezionare lo stesso canale su cui è impostata l'unità bambino.

9. Adesso il Babyfon è pronto per l'uso; l'avvio della trasmissione è automatico non appena un rumore attiva l'unità bambino.

10. Effettuare un test, magari con l'ausilio di un apparecchio radio, per verificare se la trasmissione sia realmente possibile sul luogo desiderato.

Uso del Babylon

1. Controllare che entrambi gli apparecchi siano accesi e che lo stesso canale sia selezionato.
2. Impostare sul livello desiderato la sensibilità di risposta del microfono sull'unità bambino. Si consiglia all'inizio una posizione di mezzo, la quale poi può essere corretta a piacere.

1. Regolare il volume sull'unità genitori in funzione delle proprie esigenze. Non appena nella stanza del bambino un rumore attiva l'unità bambino, la trasmissione si avvia automaticamente e la spia di controllo del funzionamento dell'unità genitori passa da verde a rosso per la durata della trasmissione.

Spiegazione delle funzioni

Autocontrollo audio digitale / Evitare le interferenze

Oltre al rumore, l'unità bambino trasmette pure un segnale acustico non percettibile. L'unità genitori passa in ricezione solo alla ricezione di questo segnale acustico. In questo modo è possibile escludere quasi completamente la ricezione di segnali provenienti da altri baby-sitter senza fili. E' comunque possibile che ci siano interferenze dovute ad altri ricetrasmettitori situati nelle vicinanze. Nel caso di tali interferenze o di cattiva ricezione, regolare entrambi gli apparecchi su un altro canale.

250 m di portata

All'aperto, in condizioni ottimali, il Babyfon può raggiungere una portata massima di circa 250 metri. Ostacoli quali pareti, soffitti o grandi oggetti, riducono la portata. Quanto maggiore è la quantità di ostacoli presenti tra l'unità bambino e l'unità genitori, tanto minore è la portata.

Utilizzo di pile o di accumulatori ricaricabili

Unità genitori

1. Staccare il gancio da cintura dall'apparecchio spingendo verso il basso il clip.

1. Aprire il vano batterie svitando la vite sul coperchio del vano.

1. Inserire nel vano batterie quattro pile AAA da 1,5V prestando attenzione alla polarità. E' possibile utilizzare:

a. pile AAA da 1,5V non ricaricabili
b. normali accumulatori ministilo (AAA)
c. Accu-Pack Babyfon EAB 4 (disponibile come optional nei negozi specializzati)

1. Nel caso dell'utilizzazione di normali accumulatori ministilo (AAA) da 1,5V, occorre estrarli dal vano batterie per ricaricarli. Utilizzare un normale carica batterie per effettuare la ricarica.
2. L'Accu-Pack Babyfon EAB 4, invece, può essere ricaricato mediante la funzione di carica integrata nell'unità genitori. Nell'inserire l'Accu-Pack, accertarsi che la polarità sia giusta e che nel vano batterie il contatto di carica sia stabilito (vedere B20 sull'unità genitori).
3. Ricollocare il coperchio del vano batterie sul vano batterie e stringere nuovamente la vite. In questo modo il vano batterie è bloccato contro l'apertura involontaria.
4. Applicare nuovamente il gancio da cintura sull'apparecchio, prima inserendolo, poi spingendolo verso l'alto.
5. Il tempo di carica è di circa 15 ore.

Unità bambino

Procedere come per l'unità genitori. L'unità bambino non consente tuttavia di utilizzare e caricare gli Accu-Pack Babyfon.

Allarme batteria

Un segnale acustico e una spia lampeggiante di controllo del funzionamento avvertono quando gli accumulatori o le pile presenti nell'unità genitori sono esauriti. In un tale caso provvedere alla sostituzione delle pile o alla ricarica degli accumulatori.

Smaltimento delle pile / accumulatori

Smaltire le pile o gli accumulatori in maniera ecologicamente corretta. Le batterie e gli accumulatori non devono essere gettati nei rifiuti domestici. Non utilizzare simultaneamente pile vecchie e nuove o di diverso tipo. Togliere le pile dall'apparecchio in previsione di non utilizzo per lungo periodo di tempo.

Specificazioni tecniche

Numero di canali:	2
Frequenza:	40,66 – 40,70 MHz
Alimentazione:	Trasmettitore:	alimentatore a spina 9 V/ 200mAo 4 pile ministilo (AAA)(pile non comprese)
	Ricevitore:	alimentatore a spina 9 V/ 200mAo Accu-Pack (Accu-Pack EAB 4disponibile come optional nei negozispecializzati) o 4 pile ministilo (AAA)

Potenza di trasmissione:max. 10 mW

Temperatura operativa: da 10 a 40°

Con riserva di modifiche tecniche senza preavviso

Babyfon® è un marchio depositato della Vivanco AG, Ahrensburg.

Diagnosi

Nel caso in cui il Babyfon BM 66 non funzioni correttamente, procedere nel seguente modo:

1. Cercare e rimuovere la causa del malfunzionamento facendo riferimento alla seguente tabella guasti.
2. Leggere attentamente la sezione delle presenti istruzioni cui si è rimandati.
3. Consultare il sito Internet www.babyfon.de o www.vivanco.com alla ricerca di una descrizione del malfunzionamento e di come porvi rimedio.
4. Rivolgersi al proprio rivenditore specializzato.
5. Per la Germania, chiamare la hot-line allo 01805 / 40 49 10 (0,14€ al minuto - ev. più costoso dalla rete mobile).
   Per i contatti negli altri paesi europei, consultare il sito www.vivanco.com.

Problema	Possibile causa	Soluzione
Assenza di trasmissione/assenza di segnale/assenza di suono	Il canale impostato su un apparecchio è diverso da quello impostato sull'altro apparecchio.	Impostare entrambi gli apparecchi sullo stesso canale (A1/B11)
	Il trasmettitore non si mette a trasmettere automaticamente.	Aumentare la sensibilità di risposta (A4)
	Gli apparecchi si trovano fuori portata.	Diminuire la distanza fra gli apparecchi
	Il trasmettitore non è in prossimità del bambino o è troppo lontano.	Ridurre la distanza tra il trasmettitore e il bambino, sempre rispettando la distanza minima di 1m
	Pile esaurite	Se si fa uso di pile, sostituirle
Trasmissione disturbata o ascolto di voci estranee	Canale inutilizzabile	Cambiare canale (A1/B11)
Forti fischi	Reazione dovuta ad una distanza troppo piccola fra gli apparecchi	Aumentare la distanza fra gli apparecchi o diminuire il volume del ricevitore (B14)
Gli accumulatori non vengono più caricati.	L'alimentatore a spina non è collegato alla rete elettrica.	Verificare il collegamento
	La spina dell'alimentatore a spina non è inserita correttamente nell'apparecchio.	Inserire correttamente la spina nella presa di collegamento (A5/B15)
	Gli accumulatori hanno superato la loro durata di vita.	Sostituire gli accumulatori
Basta il più piccolo rumore a far trasmettere il Babyfon.	Sensibilità di risposta eccessiva	Diminuire la sensibilità di risposta (A4)

Omologazione

Questo radiotrasmettitore Vivanco soddisfa le direttive europee R&TTE in materia di sistemi di radiotrasmissione nelle gamme di frequenze non armonizzate. La vendita e l'uso di tali sistemi sono consentiti nei seguenti paesi:

Germania, Francia, Paesi Bassi, Belgio, Spagna, Portogallo, Italia, Svizzera, Austria, Finlandia, Norvegia, Svezia, Danimarca, Polonia, Grecia.

In tutti gli altri Stati non menzionati l'uso non è consentito.

La dichiarazione di conformità si trova alla fine delle presenti istruzioni.

CE 0700 Ⓖ

Garanzia

La garanzia è di 12 mesi dalla data di acquisto. Rivolgersi al proprio rivenditore specializzato, oppure a

Vivanco Service

Ewige Weide 17

Presentare in ogni caso lo scontrino di acquisto.

Babyfon BM 66
