YUR.VISION YV17B1 - Schermo per computer YURAKU - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Schermo LCD per computer 17 pollici
Marca	YURAKU
Modello	YUR.VISION YV17B1
Dimensioni dello schermo	17 pollici (TFT)
Risoluzione massima	1280 x 1024 @ 75 Hz (non interlacciato)
Dimensioni (L x A x P)	390 x 382,5 x 169 mm
Peso netto	4 kg
Alimentazione	100-240 VAC, 50/60 Hz (universale integrata)
Consumo attivo	Meno di 40 W
Consumo in standby	Meno di 3 W
Connettori	VGA (D-sub 15 pin), DVI* (opzionale), ingresso audio* (opzionale)
Altoparlanti integrati	Sì (opzionale)
Sensore ottico	Sì (opzionale)
Funzioni OSD	Luminosità, Contrasto, Fase, Orologio, Posizione, Temperatura colore, Lingua, Reset, ecc.
Regolazione automatica	Sì (tasto Auto)
Gestione alimentazione	VESA DPMS
Certificazioni	UL/CUL, FCC, CE
Temperatura di esercizio	da 5°C a 40°C
Umidità di esercizio	dal 20% all'80% UR
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare solventi (alcol, benzene, diluente).
Sicurezza	Non aprire il monitor, evitare l'esposizione all'acqua e al calore, assicurare una ventilazione sufficiente.
Contenuto della confezione	Monitor, cavo di alimentazione, cavo VGA, cavo audio* (opzionale), manuale utente
Riparabilità e pezzi di ricambio	Per qualsiasi manutenzione, contattare il rivenditore o un centro di assistenza autorizzato.

Domande frequenti - YUR.VISION YV17B1 YURAKU

Come regolare la luminosità del mio monitor YUR.VISION YV17B1 ?

Premere il tasto Menu per aprire l'OSD, quindi utilizzare i tasti + e - per navigare verso l'opzione BRIGHTNESS. Regolare il valore con i tasti + e -. Premere Menu per uscire.

Cosa fare se lo schermo rimane nero mentre il computer è acceso?

Controllare prima se la modalità Risparmio energetico è attiva: premere un tasto della tastiera o spostare il mouse. Assicurarsi che il cavo di alimentazione sia ben collegato e che il cavo VGA o DVI sia correttamente connesso. Se il problema persiste, verificare i pin del connettore.

Quali sono le risoluzioni di visualizzazione supportate?

Questo monitor supporta risoluzioni fino a 1280 x 1024 a 75 Hz (non interlacciato). Sono compatibili anche le risoluzioni comuni come 640x480, 800x600, 1024x768.

Come pulire lo schermo LCD in sicurezza?

Utilizzare un panno asciutto e morbido per pulire delicatamente lo schermo. Non utilizzare mai solventi come alcol, diluente o benzene, poiché possono danneggiare la superficie.

Come regolare la posizione dell'immagine?

Nel menu OSD, selezionare H-POSITION e V-POSITION per spostare l'immagine orizzontalmente o verticalmente utilizzando i tasti + e -.

Come attivare la regolazione automatica?

Premere il tasto Regolazione Automatica (freccia dedicata) per far sì che il monitor regoli automaticamente fase, orologio e posizione dell'immagine.

Posso utilizzare un cavo DVI con questo monitor?

Sì, ma la funzione DVI è opzionale. Verificare se il proprio modello ne è dotato. La porta DVI si trova sul retro del monitor.

Cosa fare in caso di caratteri troppo scuri o troppo chiari?

Utilizzare il menu OSD per regolare la luminosità e il contrasto. Se il problema persiste, verificare che la risoluzione e la frequenza di aggiornamento siano compatibili.

Come regolare il volume degli altoparlanti integrati?

Il volume si regola dal sistema operativo del PC tramite l'icona di controllo del volume. Notare che l'audio può continuare anche se il monitor è spento; mettere il volume in muto o spegnere il PC.

Il monitor dispone di una funzione di risparmio energetico?

Sì, è compatibile VESA DPMS. In modalità standby, il consumo è inferiore a 3 W e il led diventa arancione (lampeggiante).

MANUALE UTENTE YUR.VISION YV17B1 YURAKU

Notifica 23
Informazioni per la sicurezza 23
Avvertenze 23

Contenuto della Confezione 23

Installazione dello Hardware 24

Ingresso 24

Tasti di Controllo 24

Modalita Menu OSD (On-Screen Display) 25

Ricerca Guasti 26

Sincronizzazione Supportata 26

Specifiche 27

Portugues 28

Aviso 28
Informacao de seguranca 28
Precaucao 28
Conteudo do pacote 28

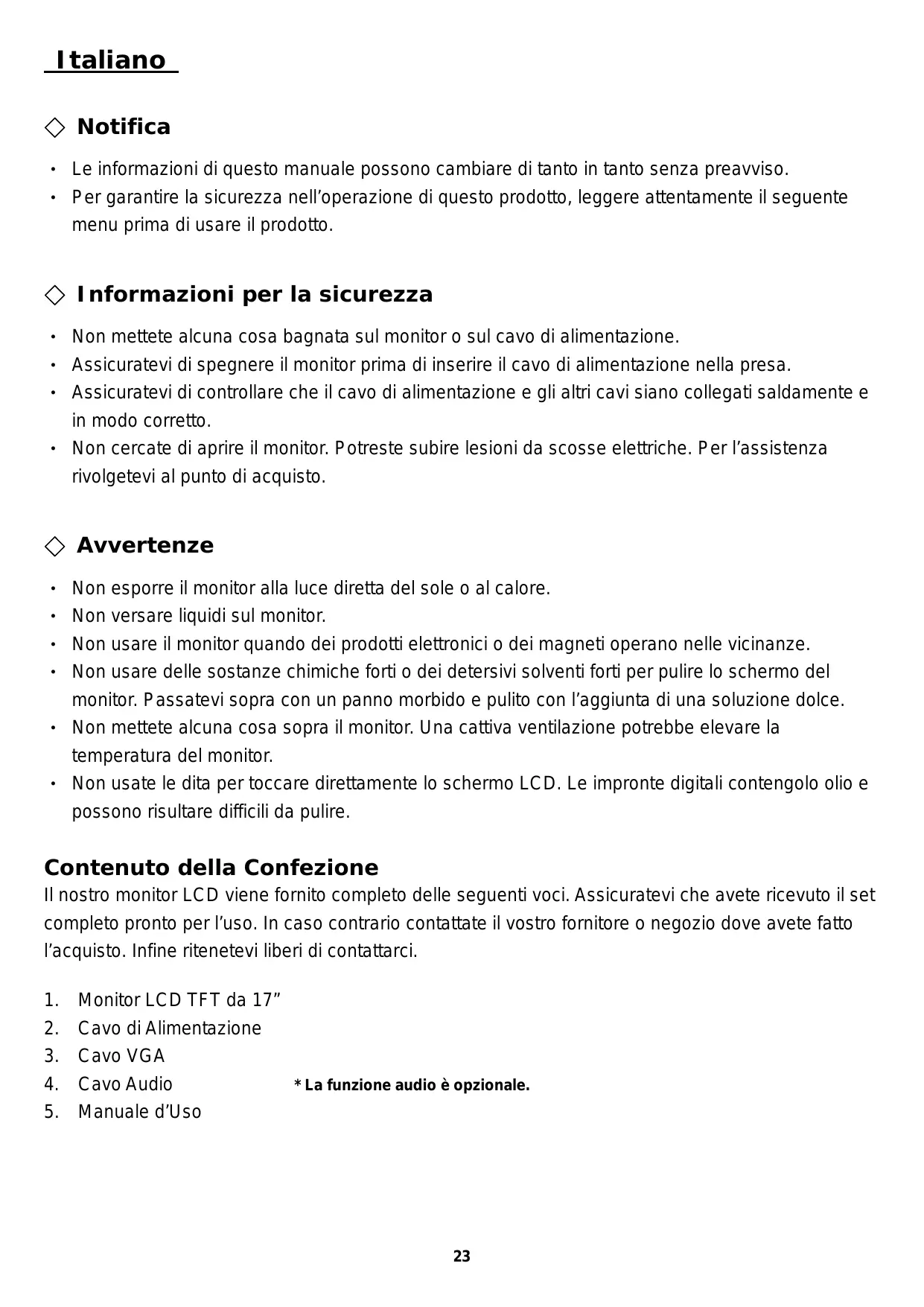

Le informazioni di questo manuale possono essere in tanto in tanto preavviso.
- Per garantire la sicurezza nell'operazione di quello prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
Assicuratevi di spegnere il monitor prima di insertire il cavo di alimentazione nella presa.
- Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
- Non cercate di aprire il monitor. Potrende subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

• Non esporre il monitor alla luce diretta del sole o al calore.
  Non versare liquidi sul monitor.
  Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
• Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
• Non mettete alcuna casa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperature del monitor.
• Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completingo pronto per l'uso. In caso contrario contattate il loro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 17"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio

5. Manuale d'Uso

6. La funzione audio è opzionale.

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dellLCD e del PC prima d'installarlo. Seguite i nostri passi per l'installazione un passo perolta.

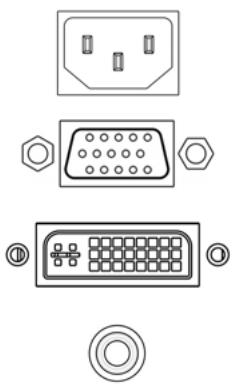

Ingresso

Ingresso CA: É per il collegamento del cavo di alimentazione.

Porta VGA : Serve per il collegamento del cavo segnale D-Sub a 15 pin.

Porta DVI: Questo si può collegare con il Cavo segnali DVI.

Audio In : Questo si può essere collegare al connettore della risorsa del suono audio-out del PC.

*NOTA: Le funzioni DVI e Audio sono funzioni opzionali.

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <++)". Le seguenti descrizioni spiegano quosti tasti.

Regolazione Auto (Funzione)

A Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in su nell'OSD.

Tasto Rapido: Premere quello tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)

M Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in giù nell'OSD.

Tasto Rapido: Premere quello tasto per aprire il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. quando l'alimentazione è accesa, la luce si illumina in verde, Standby è indicato in arancione.

• Modificazione < -> : Diminuisce il valore dell'opzione nel menu OSD.
• Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD.

Modalità Menu OSD (On-Screen Display)

*Regolare il volume degli altoparanti via l'icona di controllo del volume PC.

*É da notare che l'Audio continuera, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l'icona del controllo volume.

Premere il tasting OSD per accederere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

BRIGHTNESS	Regola la luminosità del display.

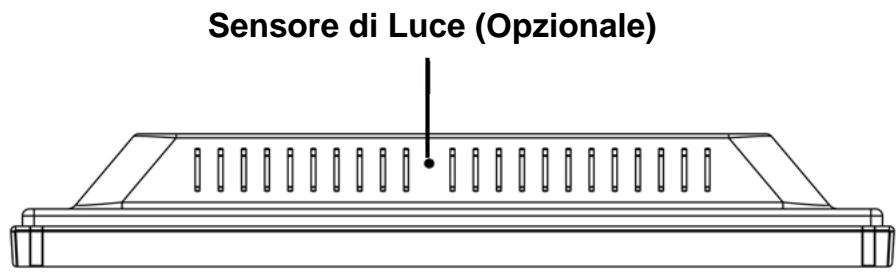

BRIGHTNESS	IBT (Light Sensor)-(Opzionale): Questa funzione regola automaticamente la luminosità del monitor secondo la luce dell'ambiente. Per attivare questa funzione selezionare l'icona Auto nella icone luminosità del menu OSD principale. Per disattivarlo, selezionare Manuale anziché Auto.
CONTRAST	Regola la differenza fra le zone chiare e scure.
PHASE	La fase dell'orologio del punctino è registrata.
CLOCK	Il rapporto di divisione della frequenza dell'orologio del punctino è
H-POSITION	Regola la posizione orizzontale del display.
V-POSITION	Regola la posizione verticale del display.
RESET	Richiama l'impostazione predefinita.
COLOR TEMPERATURE	Regola la Temperatura del colore.
RED	Regola la temperature del colore Rosso.
GREEN	Regola la temperatura del colore Verde.
BLUE	Regola al temperatura del colore Blu.
LANGUAGE	Selezione la lingua del display del Menu OSD.
MISCELLANEOUS	“No” vi porta al menu esci. “Si” vi porta ai sottomenu del menu Varie.
EXIT OSD	Salva ed esce.
ARIE
RETURN	Ritorna al menu principale.
OSD H-POSITION	Regola la posizione orizzontale dell'OSD.
OSD V-POSITION	Regola la posizione verticale dell'OSD.
OSD DURATION	Regola i tempi del menu OSD.
AUTO COLOR	Regola il colore automaticamente.
* SOURCE	Selezionare la sorqente dell'ingresso Video: VGA o DVI

Avviso: Sorgente è opzionale.

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdto prodotto, assicuratevi che il monitor sia stato installato nel modo corretto.

- Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasting qualsiasi e spostare il mouse per disattivare但这a modalità.

1. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaioni troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

- Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stataambiata.

. Il Testo che appeare sullo schermo non è chiaro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display
Risoluzione	Frequenza Orizzontale (KHz)	Frequenza Verticale (Hz)
640X350	31.475	70.100
640X480	31.469	59.940
640X480	37.500	75.000
720X400	31.469	70.087
800X600	37.879	60.317
800X600	46.875	75.000
1024X768	48.363	60.004
1024X768	60.023	75.029
1280X1024	63.981	60.020
1280X1024	79.976	75.024

Specifiche

Segnali d'ingresso	VGA DVI*	RGB analogico VGA compatible Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) – DDWG compatible
Compatibilità	PC	Fino a 1280X1024@75Hz (Non-interallacciato)
Connettori	VGA Audio* Alimentazione	D-Sub a 15-Pin Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Attivo < 40 Watt Mass. Standby < 3 Watt
Altoparlanti Interni		Altoparlante x 2 *
Interfaccia Utente	Indicatore LED	Attivo - Blu Standby - Flash
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5°C a 40°C 20% ~ 80% UR.
Dimensioni	Fisiche	390mm(L) x 382.5mm (A) x 169mm (P)
Peso Netto		4 Kg
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni		UL/CUL, FCC, CE
Altro		Sensore di Luce *

Avviso: * DVI, Altoparlanti e Sensore di Luce sono opzionali.
