MANUALE UTENTE YUR.VISION YV24WBH1 YURAKU

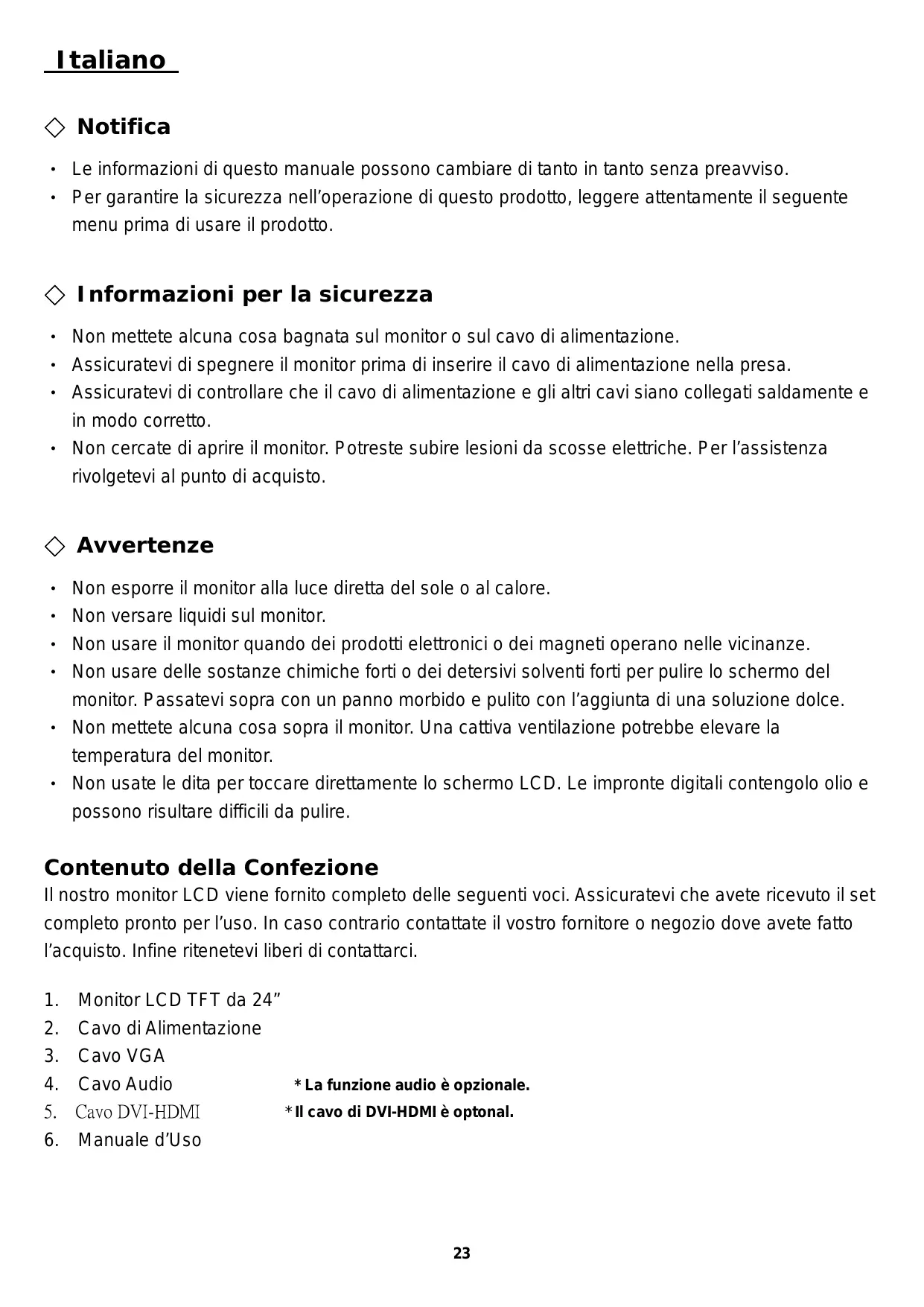

Notifica 23
Informazioni per la sicurezza 23
Avvertenze 23

Contenuto della Confezione 23
Installazione dello Hardware 24
Ingrasso 24
Tasti di Controllo 24
Modalita Menu OSD (On-Screen Display) 25
Ricerca Guasti 26
Sincronizzazione Supportata 26
Specifiche 27

Portugues 28

Aviso 28
Informacao de seguranca 28
Precaucao 28

Le informazioni di questo manuale possono essere in tanto in tanto preavviso.
- Per garantire la sicurezza nell'operazione di questo prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
Assicuratevi di spegnere il monitor prima di insertire il cavo di alimentazione nella presa.
- Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
- Non cercate di aprire il monitor. Potrende subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquireo.

Avvertenze

• Non esporre il monitor alla luce diretta del sole o al calore.
  Non versare liquidi sul monitor.
  Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
• Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
• Non mettete alcuna casa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperature del monitor.
• Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completingo pronto per l'uso. In caso contrario contattate il loro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 24"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio * La funzione audio è opzionale.
5. Cavo DVI-HDMI * Il cavo di DVI-HDMI è optional.
6. Manuale d'Uso

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dell’LCD e del PC prima d’sinstallarlo. Seguite i nostri passi per l’sinstallazione un passo perolta.

Ingresso

Ingresso CA: É per il collegamento del cavo di alimentazione.

Porta VGA : Serve per il collegamento del cavo segnale D-Sub a 15 pin.

Porta DVI: Questo si può essere con il Cavo segnali DVI.

Audio In : Questo si può essere al connettore della risorsa del suono audio-out del PC.

*NOTA: Le funzioni DVI e Audio sono funzioni opzionali.

Sensore di Luce (Opzionale)

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <++". Le seguenti descrizioni spiegano quosti tasti.

Regolazione Auto (Funzione)

Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in su A nell'OSD.

Tasto Rapido: Premere quello tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)

M Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in giu nell'OSD.

Tasto Rapido: Premere quello tasto per aprire il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. quando l'alimentazione è accesa, la luce si illumina in verde, Standby èindicato in arancione.

Modificazione < -> : Diminuisce il valore dell'opzione nel menu OSD.
+ Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD.

Modalità Menu OSD (On-Screen Display)

Premere il tasting OSD per accederere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

*

BRIGHTNESS

BRIGHTNESS

Regola la luminosità del display.

IBT (Light Sensor)-(Opzionale): Questa funzione regola automaticamente la luminosità del monitor secondo la luce dell'ambiente. Per attivare但这a funzione selezionare l'icona Auto nella icone luminosità del menu OSD principale. Per disattivarlo, selezionare Manuale anziché Auto.

CONTRAST

PHASE

Regola la differenza fra le zone chiare e scure.

La fase dell'orologio del puntino è registrata.

CLOCK

Il rapporto di divisione della frequenza dell'orologio del puntino è

H-POSITION

Regola la posizione orizzontale del display.

V-POSITION

Regola la posizione verticale del display.

RESET

Richiama l'impostazione predefinita.

COLOR TEMPERATURE

Regola la Temperatura del colore.

RED

Regola la temperatura del colore Rosso.

GREEN

Regola la temperatura del colore Verde.

BLUE

Regola al temperatura del colore Blu.

LANGUAGE

Selezione la lingua del display del Menu OSD.

MISCELLANEOUS

"No" vi porta al menu esci. "Si" vi porta ai sottomenu del menu Varie.

EXIT OSD

Salva ed esce.

VARIE

RETURN

Ritorna al menu principale.

OSD H-POSITION

Regola la posizione orizzontale dell'OSD.

OSD V-POSITION

Regola la posizione verticale dell'OSD.

OSD DURATION

Regola i tempi del menu OSD.

AUTO COLOR

Regola il colore automaticamente.

VOLUME

Aumenta o diminuisce il volume del suono.

SOURCE

Selezionare la sorgente dell'ingresso Video:VGA o DVI

Avviso: Sorgente è opzionale.

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdto prodotto, assicuratevi che il monitor sia stato installato nel modo corretto.

- Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasting qualsiasi e spostare il mouse per disattivare但这a modalità.

1. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaioni troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

' Quando si deve regolare il monitor?'

Controllare: Se la risoluzione della frequenza è stataambiata.

. Il Testo che appeare sullo schermo non è bianro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display
Risoluzione	Frequenza Verticale (Hz)	Frequenza Orizzontale (KHz)
640x480	59.94	31.5
800x600	60.32	37.9
1024x768	60.00	48.4
1280x800	60.00	49.6
1440x900	60.00	55.9
1680x1050	59.94	65.29
1920x1200	59.88	74.55

Specifiche

Segnali d'ingresso	VGA DVI*	RGB analogico VGA compatible Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) - DDWG compatible
Compatibilità	PC	Fino a 1920X1200@60Hz (Non-interallacciato)
Connettori	VGA DVI* Audio* Alimentazione	D-Sub a 15-Pin DVI-D* Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Atttivo < 100 Watt Mass. Standby < 3 Watt
Altoparlanti Interni		Altoparlante x 2*
Interfaccia Utente	Indicatore LED	Attivo - Blu Standby - Flash
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5°C a 40°C 20% ~ 80% UR.
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni		UL/CUL, FCC, CE
Altro		Sensore di Luce*

Avviso: * DVI, Altoparlanti e Sensore di Luce sono opzionali.
