YUR.VISION YV19BD1 - Schermo per computer YURAKU - Manuale utente e istruzioni gratuiti

MANUALE UTENTE YUR.VISION YV19BD1 YURAKU

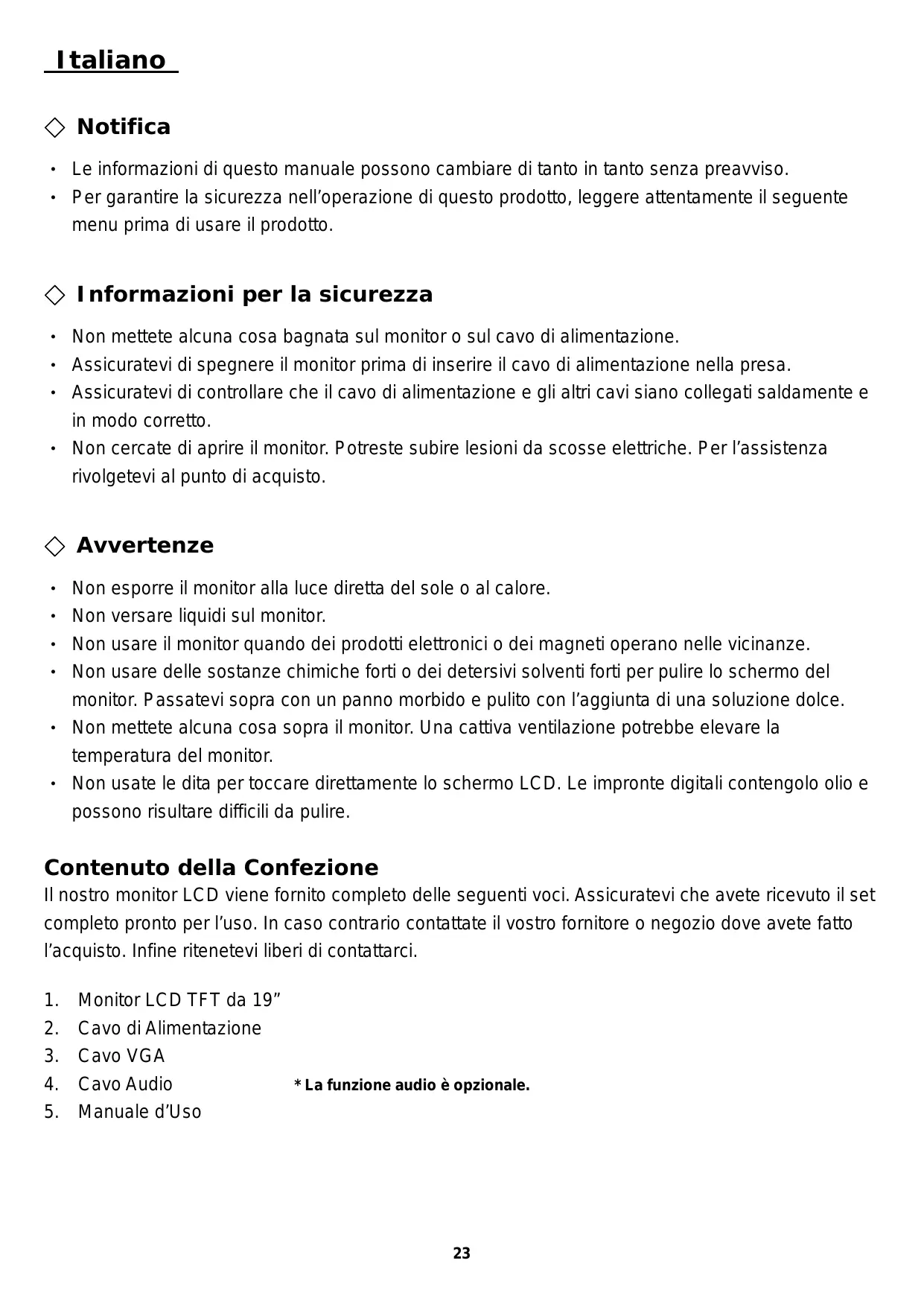

Notifica 23
Informazioni per la sicurezza 23
Avvertenze 23

Contenuto della Confezione 23

Installazione dello Hardware 24

Ingresso 24

Tasti di Controllo 24

Modalita Menu OSD (On-Screen Display) 25

Ricerca Guasti 26

Sincronizzazione Supportata 26

Specifiche 27

Portugues 28

Aviso 28
Informacao de seguranca 28
Precaucao 28
Conteudo do pacote 28

Le informazioni di questo manuale possono essere in tanto in tanto preavviso.
- Per garantire la sicurezza nell'operazione di questo prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
Assicuratevi di spegnere il monitor prima di insertire il cavo di alimentazione nella presa.
- Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
- Non cercate di aprire il monitor. Potrende subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

Non esporre il monitor alla luce diretta del sole o al calore.
Non versare liquidi sul monitor.
Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
- Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
- Non mettete alcuna casa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperature del monitor.
- Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completingo pronto per l'uso. In caso contrario contattate il loro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 19"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio

5. Manuale d'Uso

6. La funzione audio è opzionale.

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dell’LCD e del PC prima d’sinstallarlo. Seguite i nostri passi per l’sinstallazione un passo perolta.

Ingresso

Ingresso CA: É per il collegamento del cavo di alimentazione.

Porta VGA : Serve per il collegamento del cavo segnale D-Sub a 15 pin.

Porta DVI: Questo si può essere con il Cavo segnali DVI.

Audio In : Questo si può essere al connettore della risorsa del suono audio-out del PC.

*NOTA: Le funzioni DVI e Audio sono funzioni opzionali.

Sensore di Luce (Opzionale)

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <++)". Le seguenti descrizioni spiegano quosti tasti.

Regolazione Auto (Funzione)

Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in su A nell'OSD.

Tasto Rapido: Premere quello tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)

M Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in giu nell'OSD.

Tasto Rapido: Premere quello tasto per aprire il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. Quando l'alimentazione è accesa, la luce si illumina in verde, Standby èindicato in arancione.

Modificazione < -> : Diminuisce il valore dell'opzione nel menu OSD.
+ Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD.

Modalità Menu OSD (On-Screen Display)

*Regolare il volume degli altoparanti via l'icona di controllo del volume PC.

*É da notare che l'Audio continuera, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l'icona del controllo volume.

Premere il tasting OSD per accederere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

BRIGHTNESS	Regola la luminosità del display.
BRIGHTNESS	IBT (Light Sensor)-(Opzionale): Questa funzione regola automaticamente la luminosità del monitor secondo la luce dell'ambiente. Per attivare questa funzione selezionare l'icona Auto nella icone luminosità del menu OSD principale. Per disattivarlo, selezionare Manuale anziché Auto.
CONTRAST	Regola la differenza fra le zone chiare e scure.
PHASE	La fase dell'orologio del punctino è registrata.
CLOCK	Il rapporto di divisione della frequenza dell'orologio del punctino è
H-POSITION	Regola la posizione orizzontale del display.
V-POSITION	Regola la posizione verticale del display.
RESET	Richiama l'impostazione predefinita.
COLOR TEMPERATURE	Regola la Temperatura del colore.
RED	Regola la temperature del colore Rosso.
GREEN	Regola la temperature del colore Verde.
BLUE	Regola al temperatura del colore Blu.
LANGUAGE	Seleziona la lingua del display del Menu OSD.
MISCELLANEOUS	“No” vi porta al menu esci. “Si” vi porta ai sottomenu del menu Varie.
EXIT OSD	Salva ed esce.

VARIE

RETURN	Ritorna al menu principale.
OSD H-POSITION	Regola la posizione orizzontale dell’OSD.
OSD V-POSITION	Regola la posizione verticale dell’OSD.
OSD DURATION	Regola i tempi del menu OSD.
AUTO COLOR	Regola il colore automaticamente.
* SOURCE	Selezionare la sorqente dell’ingresso Video:VGA o DVI

Avviso: Sorgente è opzionale.

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdto prodotto, assicuratve che il monitor sia stato installato nel modo corretto.

- Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasting qualsiasi e spostare il mouse per disattivare但这a modalità.

1. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaioni troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

- Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stataambiata.

. Il Testo che appeare sullo schermo non è chiaro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display
Risoluzione	Frequenza Verticale (Hz)	Frequenza Orizzontale (KHz)
640x480	59.94	31.5
640x480	75.00	37.5
640x480	72.81	37.9
720x400	70.08	31.46
800x600	56.25	35.2
800x600	60.32	37.9
800x600	75.00	46.9
800x600	72.19	50.0
1024x768	60.00	48.4
1024x768	70.07	56.5
1024x768	75.03	60.0
1280x1024	60.00	64.0
1280x1024	75.03	80.0

Specifiche

Segnali d'ingresso	VGA DVI*	RGB analogico VGA compatible Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) – DDWG compatible
Compatibilità	PC	Fino a 1280X1024@75Hz (Non-interallacciato)
Connettori	VGA DVI* Audio* Alimentazione	D-Sub a 15-Pin DVI-D* Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Attivo < 45 Watt Mass. Standby < 3 Watt
Altoparlanti Interni		Altoparlante x 2 *
Interfaccia Utente	Indicatore LED	Attivo - Blu Standby - Flash
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5°C a 40°C 20% ~ 80% UR.
Dimensioni	Fisiche	437.3mm(L) x 417mm (A) x 172.7mm (P)
Peso Netto		4.4 Kg
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni		UL/CUL, FCC, CE
Altro		Sensore di Luce *

Avviso: * DVI, Altoparlanti e Sensore di Luce sono opzionali.
