YUR.VISION YV19BD1 - Computerbildschirm YURAKU - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Computermonitor
Marke	YURAKU
Modell	YUR.VISION YV19BD1
Bildschirmdiagonale	19 Zoll (TFT)
Maximale Auflösung	1280 × 1024 bei 75 Hz
Anschlüsse	VGA (D-Sub 15-polig), DVI-D (optional), Audioeingang (optional)
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme (Betrieb)	Weniger als 45 W
Leistungsaufnahme (Standby)	Weniger als 3 W
Abmessungen (B × H × T)	437,3 × 417 × 172,7 mm
Nettogewicht	4,4 kg
Betriebstemperatur	5 °C bis 40 °C
Betriebsfeuchtigkeit	20 % bis 80 % relative Luftfeuchtigkeit
Integrierte Lautsprecher	2 × (optional)
Energiemanagement	VESA DPMS
DDC	DDC2B
Zertifizierungen	UL/CUL, FCC, CE
Lieferumfang	Monitor, Netzkabel, VGA-Kabel, Audiokabel (optional), Benutzerhandbuch
Reinigung	Trockenes, weiches Tuch, Lösungsmittel vermeiden (Alkohol, Benzol)
Reparierbarkeit	Nicht öffnen, wenden Sie sich an ein autorisiertes Servicecenter
Garantie	Siehe Handbuch oder Händler

Häufig gestellte Fragen - YUR.VISION YV19BD1 YURAKU

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (grüne LED). Wenn die LED orange leuchtet, befindet sich der Monitor im Standby: Drücken Sie eine Taste oder bewegen Sie die Maus. Stellen Sie sicher, dass das VGA- oder DVI-Kabel richtig am PC angeschlossen ist und die Auflösung unterstützt wird (bis zu 1280x1024).

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Menü-Taste, um das OSD zu öffnen. Verwenden Sie die Tasten + und -, um zu navigieren und Parameter wie Helligkeit, Kontrast und Bildposition einzustellen.

Kann ich ein DVI-Kabel verwenden?

Ja, wenn Ihr Modell mit dem DVI-Anschluss (optional) ausgestattet ist. Verbinden Sie das DVI-D-Kabel zwischen Monitor und Computer. Der Monitor erkennt die Quelle automatisch.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel wie Alkohol, Verdünner oder Benzol. Vermeiden Sie es, den Bildschirm mit den Fingern zu berühren, da Fett schwer zu entfernen ist.

Was tun, wenn das Bild unscharf oder verzerrt ist?

Überprüfen Sie, ob die Auflösung Ihres Computers einer unterstützten Auflösung entspricht (z. B. 1280x1024 bei 60 Hz). Verwenden Sie die Taste Auto-Einstellung, um die Anzeige zu optimieren.

Der Monitor hat keinen Ton, was tun?

Stellen Sie sicher, dass das Audiokabel zwischen Monitor und Audioausgang Ihres PCs angeschlossen ist (optional). Stellen Sie die Lautstärke über das Betriebssystem ein, nicht über den Monitor (dieser hat keine Lautstärkeregelung).

Wie installiere ich den Monitor zum ersten Mal?

Schalten Sie PC und Monitor aus. Verbinden Sie das VGA-Kabel (oder DVI) mit dem Computer und schließen Sie dann das Netzkabel an. Schalten Sie den Monitor und dann den PC ein. Der Monitor sollte automatisch erkannt werden.

Was bedeuten die Leuchtanzeigen?

Grüne LED dauerhaft: Monitor eingeschaltet und betriebsbereit. Orange LED blinkend: Standby-Modus (Energiesparmodus). Wenn keine LED leuchtet, überprüfen Sie die Stromversorgung.

Kann ich den Monitor an einem Schwenkarm montieren?

Der Monitor wird mit einem festen Standfuß geliefert. Für Wand- oder Armhalterung überprüfen Sie die VESA-Kompatibilität. Die Anleitung gibt keine Norm an, aber bei 19 Zoll ist es oft 100x100 mm. Wenden Sie sich an den technischen Support von YURAKU.

Wo finde ich das vollständige Benutzerhandbuch?

Das PDF-Handbuch ist kostenlos auf notice-facile.com verfügbar. Sie können es herunterladen oder eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG YUR.VISION YV19BD1 YURAKU

Hinweise 13
Sicherheitsvorkehrungen 13
Zu beachten 13

Verpackungsinhalt 13
Hardware-Installation 14
Eingangsanschluss 14
Befehlstaten 14
OSD-Menu-Modus (Anzeige auf dem Bildschirm) 15
Fehlersuche 16
Unterstutztes Timing. 16
Spezifikationen 17

Espanol 18

Noticia. 18
Informacion de Seguidad 18
Precaution 18

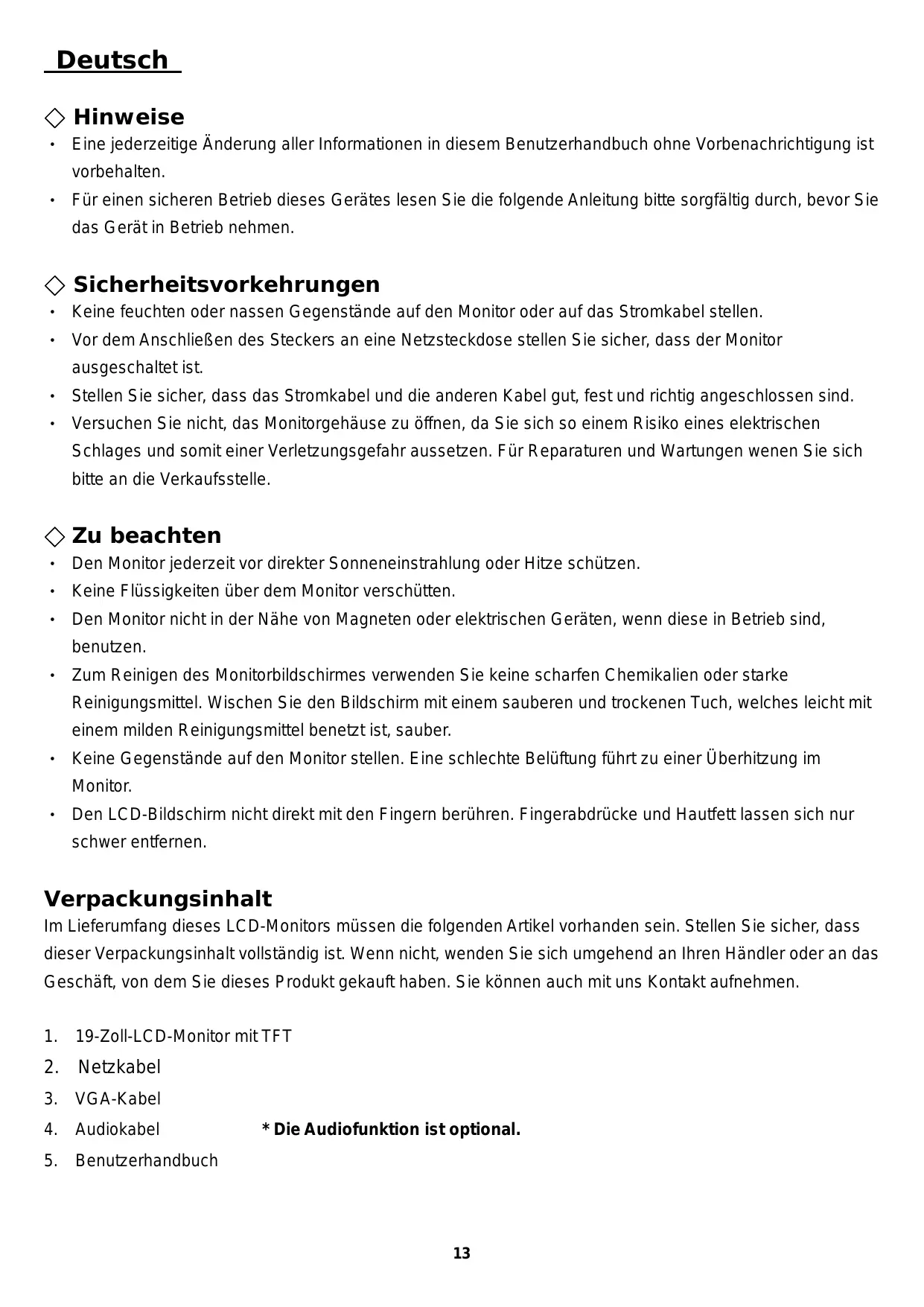

• Eine jederzeitige Änderung aller Informationen in dieser Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb these Gerätes lesen Sie die folgende Anleitungitte sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.

Sicherheitsvorkehrungen

• Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
• Vor dem Anschlieben des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschaltet ist.
• Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
• Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und damit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungenalen Sie sichitte an die Verkaufsstelle.

Zu beaches

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschüttten.
• Den Monitor nicht in der Höhe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
• Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welche leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
• Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüfung führt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabrücke und Hautfett setzen sich nur schwer entfern.

Verpackungsinhalt

Im Lieferumfang这些东西 LCD-Monitors müssen die folgenden Antikel vorhanden sein. Stellen Sie sich, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an ihren Handlcr oder an das Geschäft, von dem Sie diesen Produkt gekauft haben. Sie konnen auch mit uns Kontakt aufnahmen.

1. 19-Zoll-LCD-Monitor mit TFT
2. Netzkabel
3. VGA-Kabel
4. Audiokabel * Die Audiofunktion ist optional.
5. Benutzerhandbuch

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit diesen LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

Eingangsanschluß

AC Eingang : Dient dem Anschluss des Netzkabels.

VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.

DVI port: (DVI-Port) Zum Anschließlich des DVI-Signalkabels.

Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluss (PC Audio Out) eines Soundgerätes.

*HINWEIS: Die DVI- und Audiofunktionen sind optionale Merkmale.

Befehlstasten

Es gibt 5 Tasten die der Benutzer zum Einsatzen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-MENU", "Netz", "Regeln < -> ", "Regeln < +> ". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)

A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD.

Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menu ( Funktion)

M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unter im OSD Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-MENU aufzurufen..
Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.

Regeln < - > : Verringert die Optionswerte des OSD-Menus.
+ Regeln < + > : Erhöht die Optionswerte des OSD-Menüs.

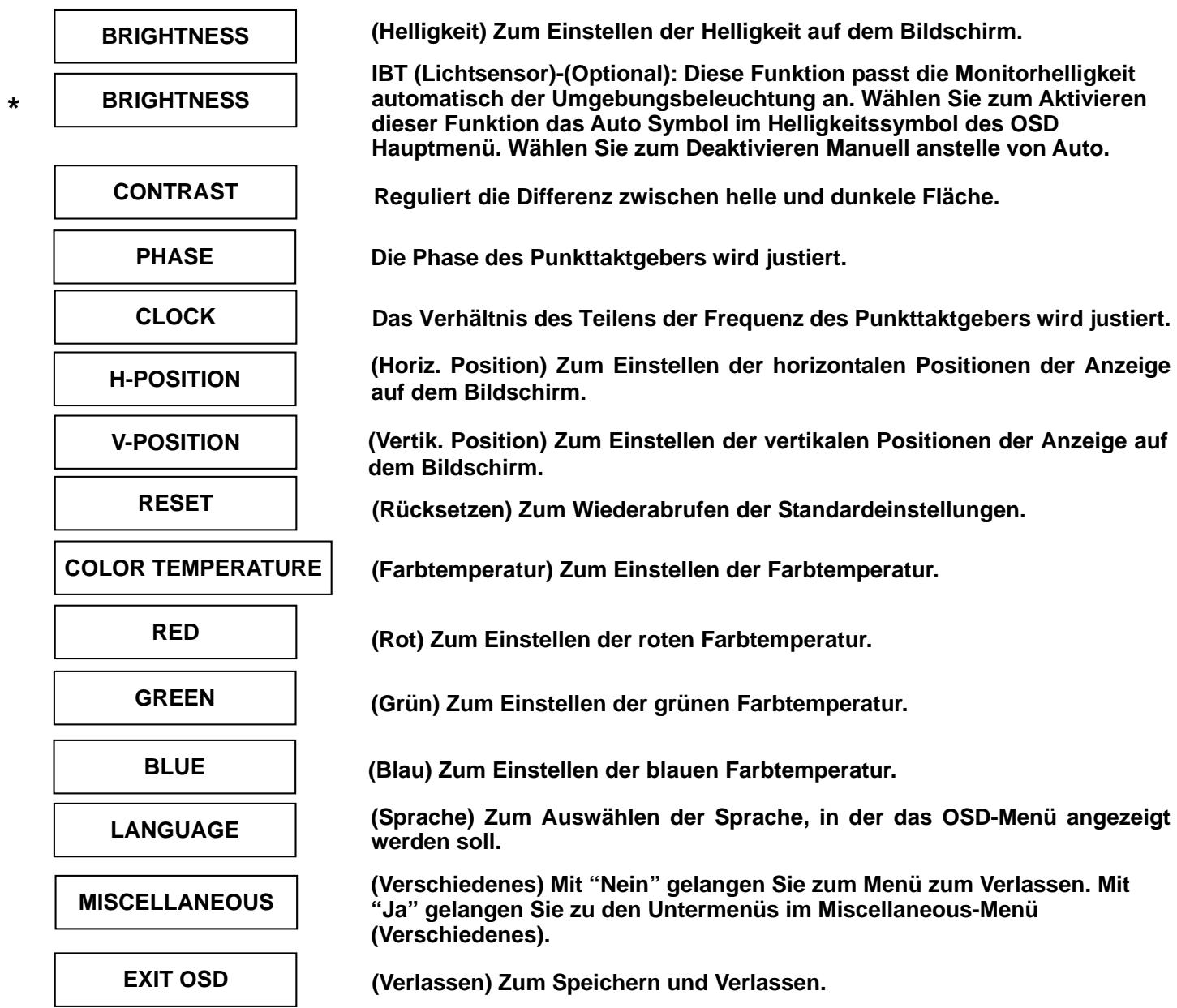

OSD-MENU-Modus (Anzeige auf dem Bildschirm)

*Regeln Sie die Lautsprecherlautstärke uber Ihr PC-Lautstärke-Kontrollesymbol.
Beachten Sie, dass der Sound auch bei ausgeschaltetem Monitor aktiv ist, schalten Sie zum Beenden Ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrollsymbol.
Drucken Sie die OSD-Taste. Um auf das Menu zuzugreifen, und drucken Sie die Erhohen / Verringern Taste zum Einstellen.

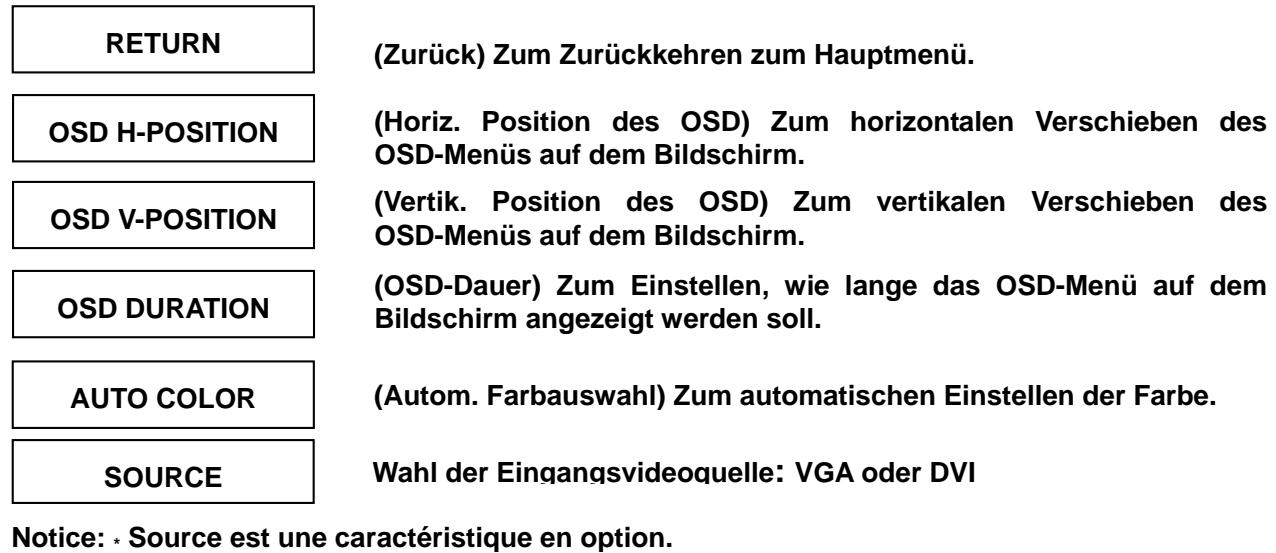

MISCELLANEOUS (VERSCHIEDENES)

Fehlersuche

Falls Schwierigkeiten auftreten, stellen Sie wie nachstehend beschreibenben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren these Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menu einstellen.

Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Frenzabändern.

. Der Text entscheid unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstutztes Timing

Anzeigemodus
Auflösung	Vertikalfrequency (Hz)	Horizontalfrequency (kHz)
640x480	59.94	31.5
640x480	75.00	37.5
640x480	72.81	37.9
720x400	70.08	31.46
800x600	56.25	35.2
800x600	60.32	37.9
800x600	75.00	46.9
800x600	72.19	50.0
1024x768	60.00	48.4
1024x768	70.07	56.5
1024x768	75.03	60.0
1280x1024	60.00	64.0
1280x1024	75.03	80.0

Spezifikationen

Eingangssignale	VGA DVI*	VGA kompatibles analog RGB Composite Sync unterstützt DDWG konformes Single Link TMDS Digital Visual Interface (DVI)
Kompatibilität	PC	Bis zu 1280X1024@75Hz (zeilensprungfrei)
Anschlüsse	VGA DVI* Audio* Power	D-Sub 15-Pin DVI-D* Stereobuchse A/C Eingang
Netz	Spannung Verbrauch Energiesparmodus	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz Aktiv < 45 Watt Max. Standby < 3 Watt
Integrierte Laufsprecher		Loutsprecher x2 *
Benutzeroberfläche	LED-Anzeige	Aktiv - Blau Standby - Flash
Betriebsbedingungen	Temperatur Luftfeuchtigkeit	Betrieb: 5°C to 40°C 20% ~ 80% R.H.
Abmessungen	Physisch	437.3mm(W) x 417mm(H) x 172.7mm(T)
Nettogewicht		4.4 Kg
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen		UL/CUL, FCC, CE

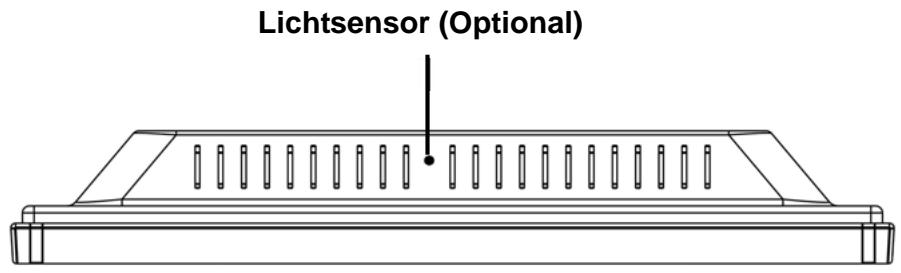

Anderes		Lichtsensor *

Hinweis: * DVI, Lautsprecher und Lichtsensor sind optional.
