BEDIENUNGSANLEITUNG YUR.VISION YV19WB1 YURAKU

Entree Boutons de configuration du menu Mode de menu OSD (On-Screen Display). Depannage Minutages acceptes Caractéristiques ……

Deutsch. © Hinweise. © Sicherheitsvorkehrungen © Zu beachten….. Verpackungsinhalt. Hardware-Installation …

Eingangsanschlus. Befehlstasten OSD-Menu-Modus (Anzeige auf dem Bildschirm) Fehlersuche Unterstutztes Timing.. Spezifikationen …

ESpanol nnnnnnnninrrnrnnnnnnnnnnnnnnennnennennennnnnnennnnnnennnennennnennnneennnnennnnnnnes 18 © Noticia © Informacion de Seguridad. © Precaucion Contenidos del Paquete.. Instalacion de Hardware.

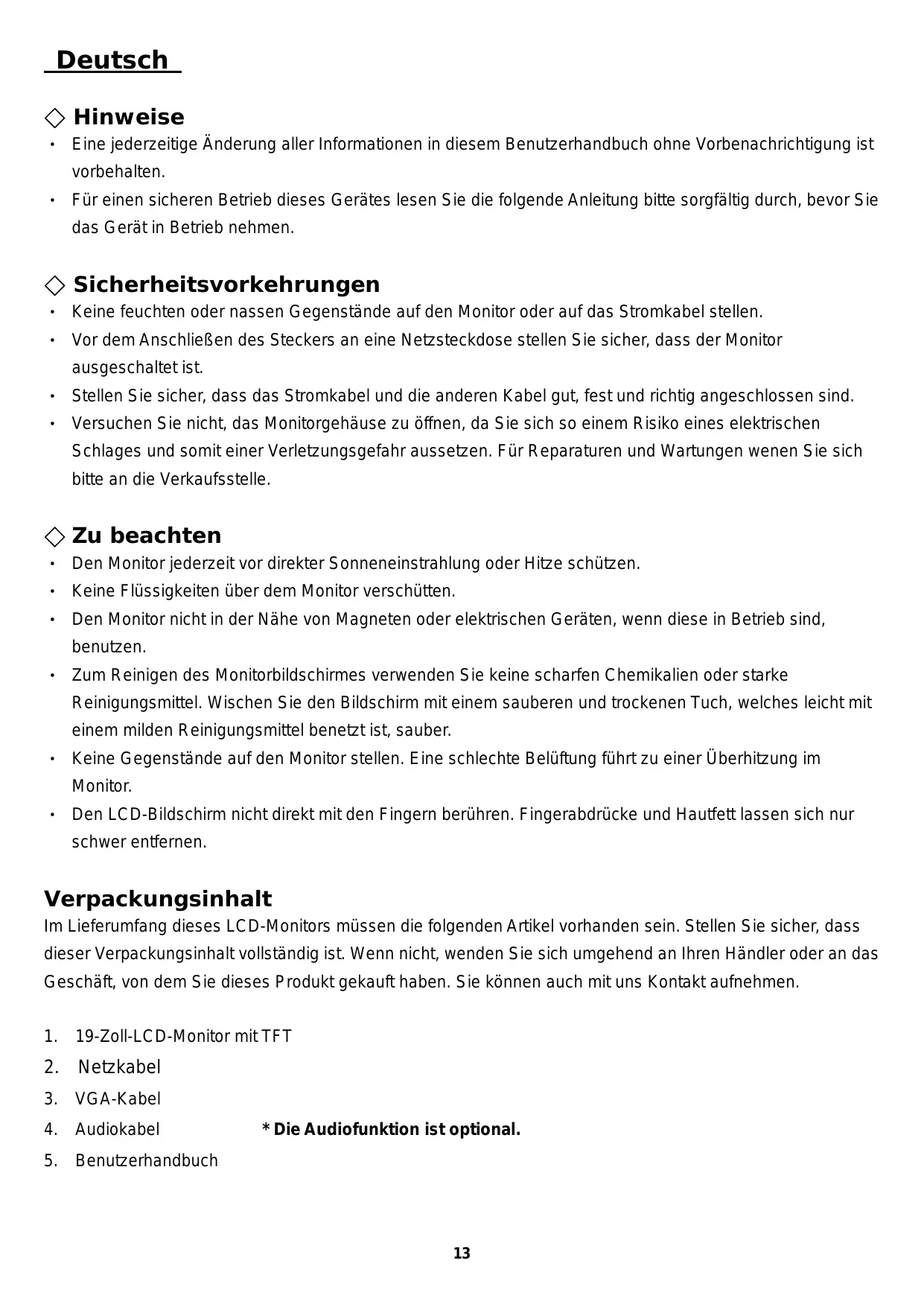

Eine jederzeitige Ânderung aller Informationen in diesem Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.

Für einen sicheren Betrieb dieses Gerätes lesen Sie die folgende Anleitung bitte sorgfältig durch, bevor Sie das Gerätin Betrieb nehmen.

© Sicherheitsvorkehrungen

Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.

Vor dem AnschlieRen des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschaltet ist.

Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind. Versuchen Sie nicht, das Monitorgehäuse zu ôffnen, da Sie sich so einem Risiko eines elektrischen Schlages und somit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungen wenen Sie sich bitte an die Verkaufsstelle.

Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.

Keine Flüssigkeiten über dem Monitor verschütten.

Den Monitor nicht in der Nähe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.

Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welches leicht mit einem milden Reinigungsmittel benetzt ist, sauber.

Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüftung führt zu einer Überhitzung im Monitor.

Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabdrücke und Hautfett lassen sich nur schwer entfernen.

Verpackungsinhalt Im Lieferumfang dieses LCD-Monitors müssen die folgenden Artikel vorhanden sein. Stellen Sie sicher, dass

eser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an Ihren Händler oder an das eschäft, von dem Sie dieses Produkt gekauft haben. Sie kônnen auch mit uns Kontakt aufnehmen. 19-Zoll-LCD-Monitor mit TFT Netzkabel VGA-Kabel Audiokabel * Die Audiofunktion ist optional. Benutzerhandbuch

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit diesem LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. S chalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang S chritt für S chritt.

EingangsanschluR Ce n a) AC Eingang : Dient dem Anschluss des Netzkabels.

VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.

DVI port: (DVI-P ort) Zum AnschlieRen des DVI-Signalkabels.

Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluk (PC Audio Out) eines Soundgerätes.

*HINWEIS: Die DVI- und Audiofunktionen sind optionale Merkmale.

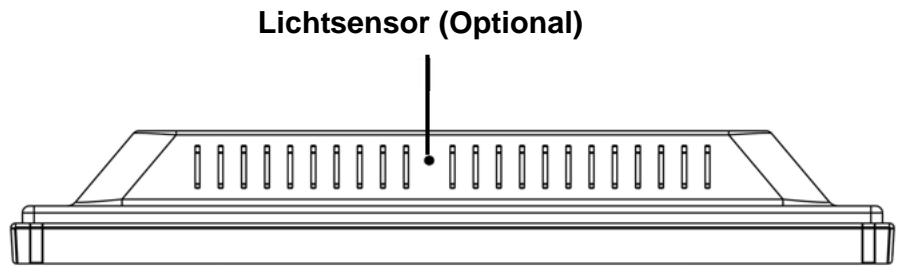

Lichtsensor (Optional)

Es gibt 5 Tasten die der Benutzer zum Einszellen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-Menü", "Netz", "Regeln <->", "Regeln <+>". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion) A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD. Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menü (Funktion) M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unten im OSD Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-Menüû aufzurufen.. Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt. - Regeln <- >: Verringert die Optionswerte des OSD-Menüs.

+ Regeln < + >: Erhôüht die Optionswerte des OSD-Menüs.

OSD-Menü-Modus (Anzeige auf dem Bildschirm)

+R egeln Sie die Lautsprecherlautstärke über Ihr PC-Lautstärke-Kontrollesymbol.

+Beachten Sie, dass der Sound auch bei ausgeschaltetem Monitor aktiv ist, schalten Sie zum Beenden Ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrollsymbol. Drücken Sie die OSD-Taste. Um auf das Menü zuzugreifen, und drücken Sie die Erhôhen / Verringern Taste zum Einstellen.

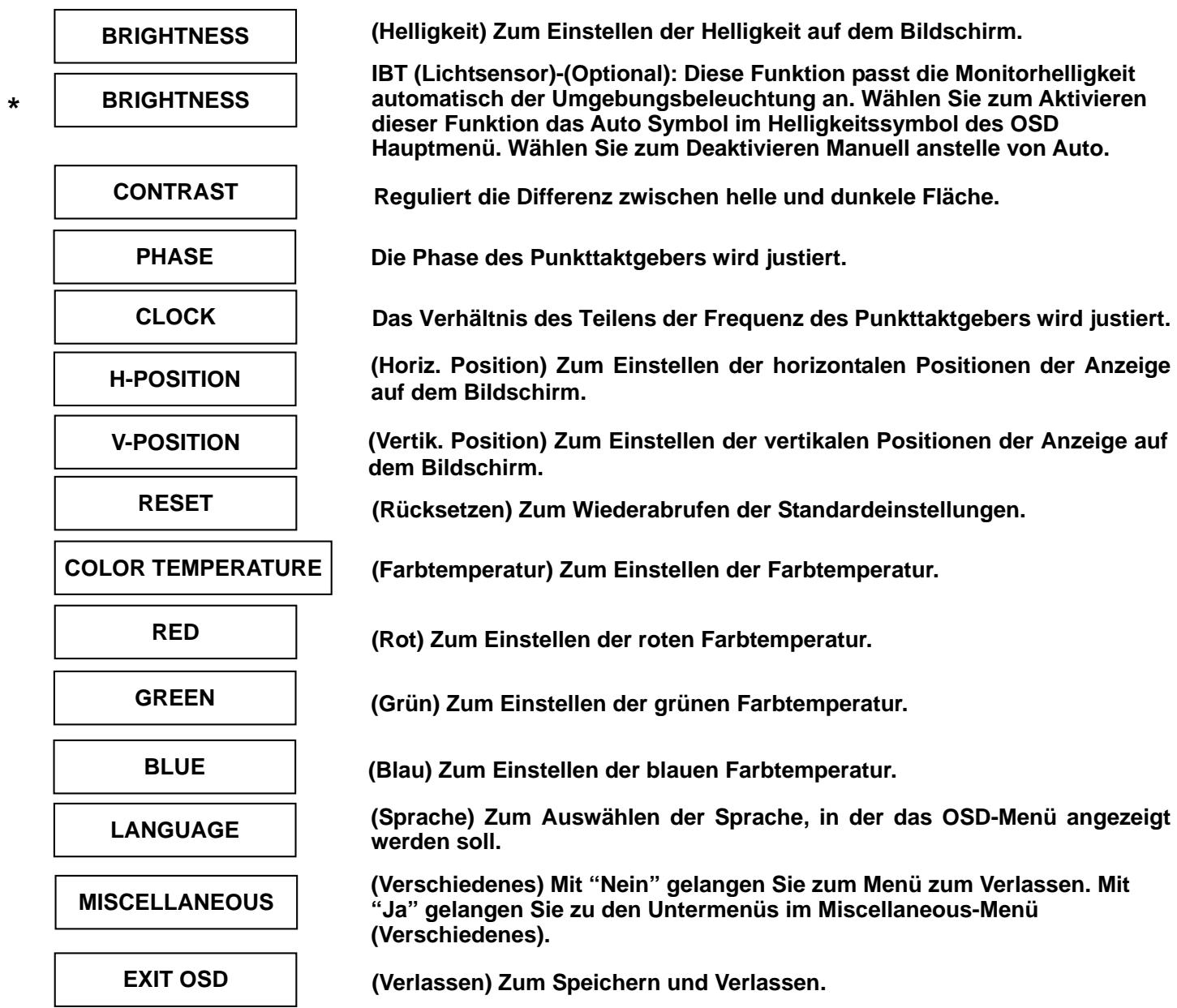

BRIGHTNESS (Helligkeit) Zum Einstellen der Helligkeit auf dem Bildschirm.

IBT (Lichtsensor)-(Optional): Diese Funktion passt die Monitorhelligkeit * BRIGHTNESS automatisch der Umgebungsbeleuchtung an. Wählen Sie zum Aktivieren dieser Funktion das Auto Symbol im Helligkeitssymbol des OSD Hauptmenü. Wählen Sie zum Deaktivieren Manuell anstelle von Auto.

CONTRAST Reguliert die Differenz zwischen helle und dunkele Fläche.

PHASE Die Phase des Punkttaktgebers wird justiert.

CLOCK Das Verhältnis des Teilens der Frequenz des Punkttaktgebers wird justiert. H-POSITION (Horiz. Position) Zum Einstellen der horizontalen Positionen der Anzeige

V-POSITION (Vertik. Position) Zum Einstellen der vertikalen Positionen der Anzeige auf dem Bildschirm.

RESET (Rücksetzen) Zum Wiederabrufen der Standardeinstellungen.

COLOR TEMPERATURE (Farbtemperatur) Zum Einstellen der Farbtemperatur.

RED (Rot) Zum Einstellen der roten Farbtemperatur. GREEN (Grün) Zum Einstellen der grünen Farbtemperatur. BLUE (Blau) Zum Einstellen der blauen Farbtemperatur.

(Sprache) Zum Auswählen der Sprache, in der das OSD-Menü angezeigt

LANGUAGE werden soll.

(Verschiedenes) Mit “Nein” gelangen Sie zum Menü zum Verlassen. Mit MISCELLANEOUS “] a” gelangen Sie zu den Untermenüs im Miscellaneous-Menü (Verschiedenes).

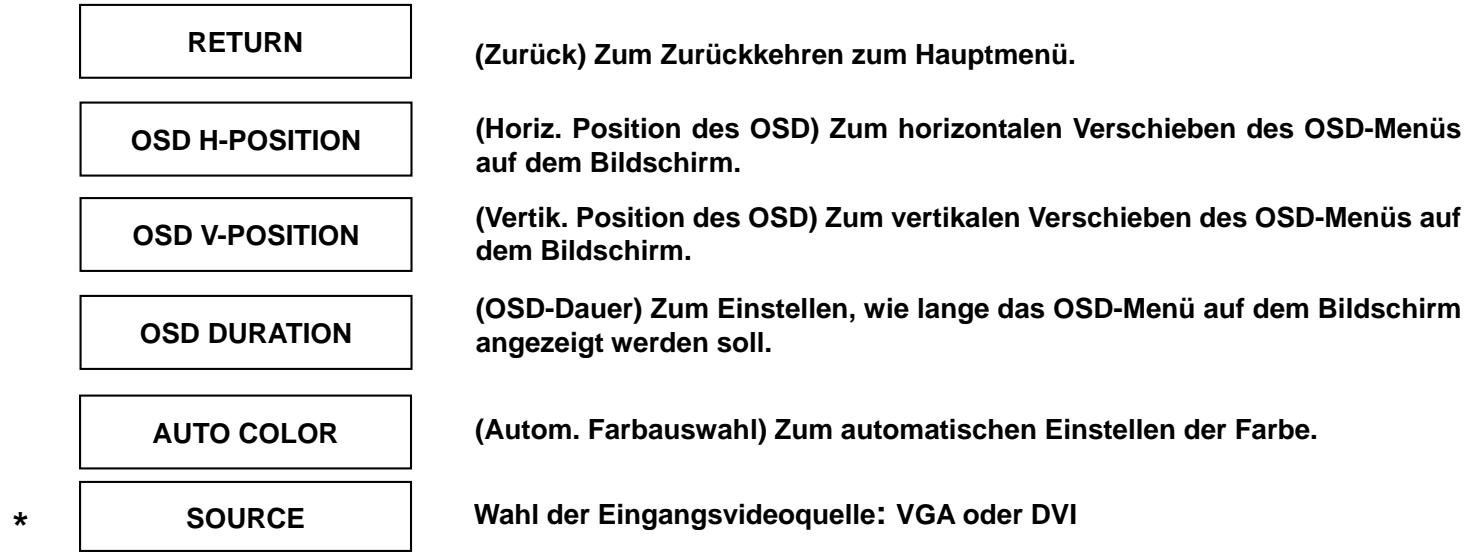

EXIT OSD (Verlassen) Zum Speichern und Verlassen. MI SCELLANEOUS (VERSCHIEDENES) RETURN

{Zurück) Zum Zurückkehren zum Hauptmenü.

OSD H-POSITION (Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menüs auf dem Bildschirm.

(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüs auf

OSD V-POSITION dem Bildschirm.

(OSD-Dauer) Zum Einstellen, wie lange das OSD-Menü auf dem Bildschirm

OSD DURATION angezeigt werden soll. AUTO COLOR (Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.

* SOURCE Wahl der Eingangsvideoquelle: VGA oder DVI Notice: . Source est une caractéristique en option.

Fehlersuche Falls Schwierigkeiten auftreten, stellen Sie wie nachstehend beschrieben sicher, dass der Monitor richtig installiert wurde.

‘Der Bildschirm bleibt leer. Nachprüfen: 1. Energiesparmodus. Zum Deaktivieren dieses Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus. 2. AnschluRpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

‘Die Zeichen erscheinen zu dunkel oder zu hell Nachprüfen: Die Helligkeit im OSD-Menü einstellen.

Wann muss der Monitor eingestellt werden? Nachprüfen: Die Auflôsung oder die Frequenz abändern.

. Der Text erscheint unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflôüsung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstütztes Timing

Anzeigemodus Auflésung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) 640x480 72.81 37.9 640x480 75.00 37.5 800x600 56.25 35.2 800x600 60.32 37.9 800x600 72.19 50.0 800x600 75.00 46.9 1024x768 60.00 48.4 1024x768 70.07 56.5 1024x768 75.03 60.0 1280x800 60.00 49.6 1440x900 60.00 55.9

Eingangssignale VGA VGA kompatibles analog RGB Composite Sync unterstützt DVI* DDWG konformes Single Link TMDS Digital Visual Interface (DVI) Kompatibilität PC Bis zu 1440X900@ 60Hz (zeilensprungfrei) Anschlüsse VGA D-Sub 15-Pin Audio* Stereobuchse Power AIC Eingang Netz Spannung Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz Verbrauch Aktiv <45 Watt Max. Energiesparmodus Standby <3 Watt Integrierte Lautsprecher Lautsprecher x2 * Benutzeroberfläche LED-Anzeige AKktiv - Blau Standby -Flash Betriebsbedingungen Temperatur Betrieb: 5°C to 40°C Luftfeuchtigkeit 20% —80% R.H. \Abmessungen Physisch 464mm(W) x 383mm(H) x 169mm(T) Nettogewicht 4.5 Kg +1

DDC DDC2B Energieverwaltung VESA DPMS Zertifizierungen

UL/CUL, FCC, CE JAnderes

Hinweis: * DVI, Lautsprecher und Lichtsensor sind optional.
