Produkttyp	17-Zoll-LCD-Computermonitor
Marke	YURAKU
Modell	YUR.VISION YV17B1
Bildschirmgröße	17 Zoll (TFT)
Maximale Auflösung	1280 x 1024 @ 75 Hz (nicht interlaced)
Abmessungen (B x H x T)	390 x 382,5 x 169 mm
Nettogewicht	4 kg
Stromversorgung	100-240 V~, 50/60 Hz (integriert, universell)
Leistungsaufnahme (Betrieb)	Weniger als 40 W
Leistungsaufnahme (Standby)	Weniger als 3 W
Anschlüsse	VGA (D-Sub 15-polig), DVI* (optional), Audioeingang* (optional)
Eingebaute Lautsprecher	Ja (optional)
Optischer Sensor	Ja (optional)
OSD-Funktionen	Helligkeit, Kontrast, Phase, Takt, Position, Farbtemperatur, Sprache, Reset usw.
Auto-Einstellung	Ja (Auto-Taste)
Energieverwaltung	VESA DPMS
Zertifizierungen	UL/CUL, FCC, CE
Betriebstemperatur	5 °C bis 40 °C
Betriebsluftfeuchtigkeit	20 % bis 80 % RH
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden (Alkohol, Benzin, Verdünner).
Sicherheit	Öffnen Sie den Monitor nicht. Setzen Sie ihn weder Wasser noch Hitze aus. Sorgen Sie für ausreichende Belüftung.
Lieferumfang	Monitor, Netzkabel, VGA-Kabel, Audiokabel* (optional), Benutzerhandbuch
Reparierbarkeit und Ersatzteile	Für Wartungsarbeiten wenden Sie sich an den Händler oder einen autorisierten Service.

Häufig gestellte Fragen - YUR.VISION YV17B1 YURAKU

Wie stelle ich die Helligkeit meines YUR.VISION YV17B1 ein?

Drücken Sie die Taste Menü, um das OSD zu öffnen, und navigieren Sie mit den Tasten + und - zur Option BRIGHTNESS. Passen Sie den Wert mit den Tasten + und - an. Drücken Sie Menü, um zu verlassen.

Was tun, wenn der Bildschirm schwarz bleibt, obwohl der Computer eingeschaltet ist?

Überprüfen Sie zunächst, ob der Energiesparmodus aktiviert ist: Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus. Stellen Sie sicher, dass das Netzkabel und das VGA- oder DVI-Kabel richtig eingesteckt sind. Wenn das Problem weiterhin besteht, überprüfen Sie die Stifte des Steckverbinders.

Welche Bildschirmauflösungen werden unterstützt?

Dieser Monitor unterstützt Auflösungen bis zu 1280 x 1024 bei 75 Hz (nicht interlaced). Gängige Auflösungen wie 640x480, 800x600, 1024x768 werden ebenfalls unterstützt.

Wie reinige ich den LCD-Bildschirm sicher?

Verwenden Sie ein trockenes, weiches Tuch, um den Bildschirm vorsichtig abzuwischen. Verwenden Sie niemals Lösungsmittel wie Alkohol, Verdünner oder Benzin, da diese die Oberfläche beschädigen können.

Wie stelle ich die Bildposition ein?

Wählen Sie im OSD-Menü H-POSITION und V-POSITION aus, um das Bild horizontal oder vertikal mit den Tasten + und - zu verschieben.

Wie aktiviere ich die automatische Einstellung?

Drücken Sie die Taste Auto-Einstellung (entsprechender Pfeil), um Phase, Takt und Bildposition automatisch einzustellen.

Kann ich ein DVI-Kabel mit diesem Monitor verwenden?

Ja, aber die DVI-Funktion ist optional. Überprüfen Sie, ob Ihr Modell damit ausgestattet ist. Der DVI-Anschluss befindet sich an der Rückseite des Monitors.

Was tun, wenn Zeichen zu dunkel oder zu hell erscheinen?

Stellen Sie über das OSD-Menü Helligkeit und Kontrast ein. Wenn das Problem weiterhin besteht, überprüfen Sie, ob Auflösung und Bildwiederholfrequenz kompatibel sind.

Wie stelle ich die Lautstärke der eingebauten Lautsprecher ein?

Die Lautstärke wird über das Betriebssystem Ihres PCs über das Lautstärkesymbol eingestellt. Beachten Sie, dass der Ton auch bei ausgeschaltetem Monitor weiterlaufen kann; schalten Sie die Stummschaltung ein oder schalten Sie den PC aus.

Verfügt der Monitor über eine Energiesparfunktion?

Ja, er ist VESA DPMS-kompatibel. Im Standby-Modus beträgt die Leistungsaufnahme weniger als 3 W und die Kontrollleuchte wechselt zu Orange (blinkend).

BEDIENUNGSANLEITUNG YUR.VISION YV17B1 YURAKU

Hinweise 13
Sicherheitsvorkehrungen 13
Zu beachten 13

Verpackungsinhalt 13

Hardware-Installation 14

Eingangsanschluss 14

Befehlstasten 14

OSD-Menu-Modus (Anzeige auf dem Bildschirm) 15

Fehlersuche 16

Unterstutztes Timing. 16

Spezifikationen 17

Espanol 18

Noticia. 18
Informacion de Seguidad 18
Precaution 18

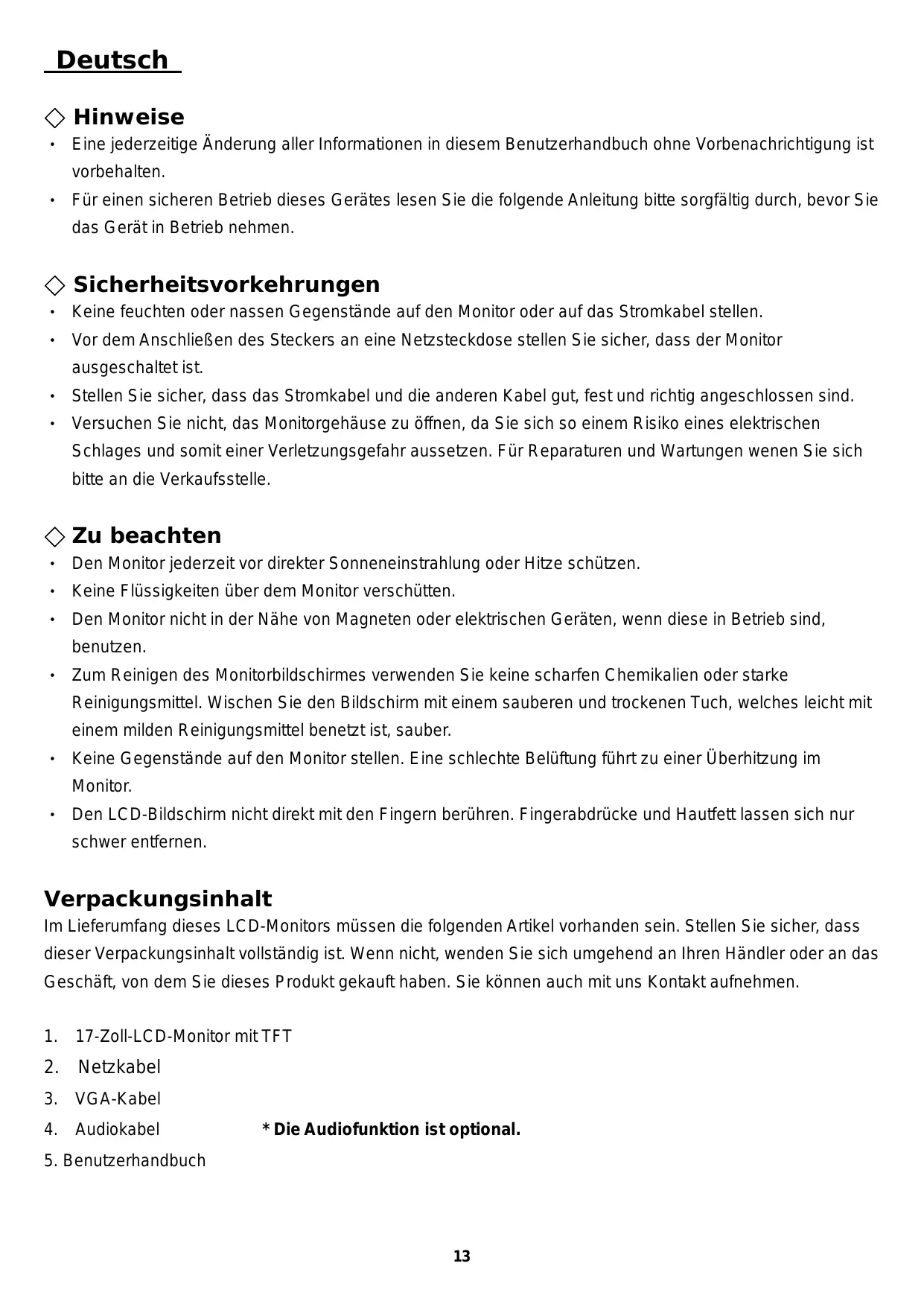

• Eine jederzeitige Änderung aller Informationen in dieser Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb these Gerätes lesen Sie die folgende Anleitungitte sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.

Sicherheitsvorkehrungen

• Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
• Vor dem Anschlieben des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschalten ist.
• Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
• Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und somit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungenalen Sie sichitte an die Verkaufsstelle.

Zu beaches

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschütten.
• Den Monitor nicht in der Höhe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
• Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welche leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
• Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüfung führt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabrücke und Hautfett setzen sich nur schwer entfern.

Verpackungsinhalt

Im Lieferumfang这些东西 LCD-Monitors müssen die folgenden Antikel vorhanden sein. Stellen Sie sich, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an ihren Handler oder an das Geschäft, von dem Sie diesen Produkt gekauft haben. Sie können auch mit uns Kontakt aufnehmen.

1. 17-Zoll-LCD-Monitor mit TFT
2. Netzkabel
3. VGA-Kabel
4. Audiokabel * Die Audiofunktion ist optional.
5. Benutzerhandbuch

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit diesen LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

Eingangsanschluß

AC Eingang : Dient dem Anschluss des Netzkabels.

VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.

DVI port: (DVI-Port) Zum Anschließlich des DVI-Signalkabels.

Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluss (PC Audio Out) eines Soundgerätes.

*HINWEIS: Die DVI- und Audiofunktionen sind optionale Merkmale.

Befehlstasten

Es gibt 5 Tasten die der Benutzer zum Einsatzen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-MENU", "Netz", "Regeln < -> ", "Regeln < +> ". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)

A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD.

Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menu ( Funktion)

M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unter im OSD Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-MENU aufzurufen..
Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.

Regeln < - > : Verringert die Optionswerte des OSD-Menus.
+ Regeln < + > : Erhöht die Optionswerte des OSD-Menüs.

OSD-MENU-Modus (Anzeige auf dem Bildschirm)

*Regeln Sie die Laufsprecherlautstärke über Ihr PC-Lautstärke-Kontrollesymbol.

-Beachten Sie, dass der Sound auch bei ausgeschalteten Monitor aktiv ist, schalten Sie zum Beenden ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrailsymbol.

Drücken Sie die OSD-Taste. Um auf das Menu zuzugreifen, und drücken Sie die Erhöhen / Verringern Taste zum Einstellen.

BRIGHTNESS

BRIGHTNESS

CONTRAST

PHASE

CLOCK

H-POSITION

V-POSITION

RESET

COLOR TEMPERATURE

RED

GREEN

BLUE

LANGUAGE

MISCELLANEOUS

EXIT OSD

(Helligkeit) Zum Einstellen der Helligkeit auf dem Bildschirm.

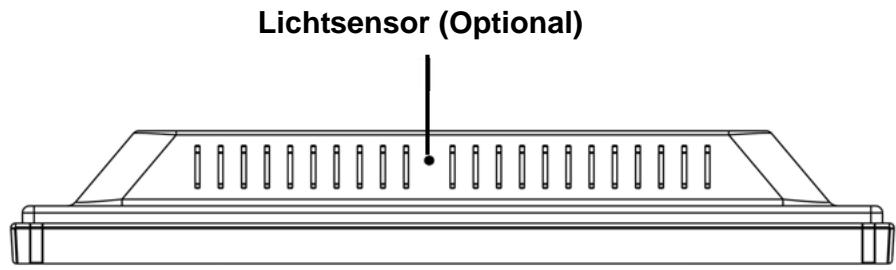

IBT (Lichtsensor)-(Optional): These Funktion passst die Monitorhelligkeit automatisch der Umgebungsbeleuchtung an. Wahlen Sie zum Aktivieren dieser Funktion das Auto Symbol im Helligeitssymbol des OSD Hauptmenu. Wahlen Sie zum Deaktivieren Manuell anstelle von Auto.

Reguliert die Differenz zwischen helle und dunkele Fläche.

Die Phase des Punkttaktgebers wird justiert.

Das Verhältnis des Teilens der Frequenz des Punkttkaktgebers wird justiert.

(Horiz. Position) Zum Einstellen der horizontalen Positionen der Anzeige auf dem Bildschirm.

(Vertik. Position) Zum Einstellen der vertikalen Positionen der Anzeige auf dem Bildschirm.

(Rücksetzen) Zum Wiederabrufen der Standardeinstellungen.

(Farbtemperatur) Zum Einstellen der Farbtemperatur.

(Rot) Zum Einstellen der roten Farbtemperatur.

(Grün) Zum Einstellen der grünen Farbtemperatur.

(Blau) Zum Einstellen der blauen Farbtemperatur.

(Sprache) Zum Auswahlen der Sprache, in der das OSD-MENU angezeigt werden sollen.

(Verschiedenes) Mit "Nein" gelangen Sie zum Menu zum Verlassen. Mit "Ja" gelangen Sie zu den Untermenü im Miscellaneous-Menu (Verschiedenes).

(Verlassen) Zum Speichern und Verlassen.

MISCELLANEOUS (VERSCHIEDENES)

RETURN

OSD H-POSITION

OSD V-POSITION

OSD DURATION

AUTO COLOR

SOURCE

(Zurück) Zum Zurückkehren zum Hauptmenu.

(Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menüs auf dem Bildschirm.

(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüss auf dem Bildschirm.

(OSD-Dauer) Zum Einstellen, wie lange das OSD-MENU auf dem Bildschirm angezeigt werden soll.

(Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.

Wahl der Eingangsvideoquelle: VGA oder DVI

Falls Schwierigkeiten aufreten, stellen Sie wie nachstehend beschreibenben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren these Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menu einstellen.

- Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Frequenz abändern.

. Der Text entscheint unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstutztes Timing

Anzeigemodus
Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)
640X350	31,475	70,100
640X480	31,469	59,940
640X480	37,500	75,000
720X400	31,469	70,087
800X600	37,879	60,317
800X600	46,875	75,000
1024X768	48,363	60,004
1024X768	60,023	75,029
1280X1024	63,981	60,020
1280X1024	79,976	75,024

Spezifikationen

Eingangssignale	VGA DVI*	VGA kompatibles analog RGB Composite Sync unterstützt DDWG konformes Single Link TMDS Digital Visual Interface (DVI)
Kompatibilität	PC	Bis zu 1280X1024@75Hz (zeilensprungfrei)
Anschlüsse	VGA Audio* Power	D-Sub 15-Pin Stereobuchse A/C Eingang
Netz	Spannung Verbrauch Energiesparmodus	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz Aktiv < 40 Watt Max. Standby < 3 Watt
Integrierte Laufsprecher		Lautsprecher x 2*
Benutzeroberfläche	LED-Anzeige	Aktiv - Blau Standby - Flash
Betriebsbedingungen	Temperatur Luftfeuchtigkeit	Betrieb: 5°C to 40°C 20% ~ 80% R.H.
Abmessungen	Physisch	390mm(W) x 382.5mm(H) x 169mm(T)
Nettogewicht		4 Kg
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen		UL/CUL, FCC, CE
Anderes		Lichtsensor*

Hinweis: * DVI, Lautsprecher und Lichtsensor sind optional.
