YUR.VISION YV17B1 - Écran d'ordinateur YURAKU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran d'ordinateur LCD 17 pouces
Marque	YURAKU
Modèle	YUR.VISION YV17B1
Taille de l'écran	17 pouces (TFT)
Résolution maximale	1280 x 1024 @ 75 Hz (non entrelacé)
Dimensions (L x H x P)	390 x 382,5 x 169 mm
Poids net	4 kg
Alimentation	100-240 VAC, 50/60 Hz (universelle intégrée)
Consommation active	Moins de 40 W
Consommation en veille	Moins de 3 W
Connecteurs	VGA (D-sub 15 broches), DVI* (optionnel), entrée audio* (optionnel)
Haut-parleurs intégrés	Oui (optionnel)
Capteur optique	Oui (optionnel)
Fonctions OSD	Luminosité, Contraste, Phase, Horloge, Position, Température de couleur, Langue, Réinitialisation, etc.
Réglage automatique	Oui (touche Auto)
Gestion d'alimentation	VESA DPMS
Certifications	UL/CUL, FCC, CE
Température de fonctionnement	5°C à 40°C
Humidité de fonctionnement	20% à 80% HR
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants (alcool, benzène, diluant).
Sécurité	Ne pas ouvrir le moniteur, éviter exposition à l'eau et à la chaleur, assurer une ventilation suffisante.
Contenu de l'emballage	Moniteur, cordon d'alimentation, câble VGA, câble audio* (optionnel), manuel utilisateur
Réparabilité et pièces détachées	Pour toute maintenance, contacter le revendeur ou un centre de service agréé.

FOIRE AUX QUESTIONS - YUR.VISION YV17B1 YURAKU

Comment régler la luminosité de mon écran YUR.VISION YV17B1 ?

Appuyez sur la touche Menu pour ouvrir l'OSD, puis utilisez les touches + et - pour naviguer vers l'option BRIGHTNESS. Ajustez la valeur avec les touches + et -. Appuyez sur Menu pour quitter.

Que faire si l'écran reste noir alors que l'ordinateur est allumé ?

Vérifiez d'abord si le mode Économie d'énergie est activé : appuyez sur une touche du clavier ou déplacez la souris. Assurez-vous que le câble d'alimentation est bien branché et que le câble VGA ou DVI est correctement connecté. Si le problème persiste, vérifiez les broches du connecteur.

Quelles sont les résolutions d'affichage supportées ?

Ce moniteur supporte les résolutions jusqu'à 1280 x 1024 à 75 Hz (non entrelacé). Les résolutions courantes comme 640x480, 800x600, 1024x768 sont également compatibles.

Comment nettoyer l'écran LCD en toute sécurité ?

Utilisez un chiffon sec et doux pour essuyer délicatement l'écran. N'utilisez jamais de solvants comme l'alcool, le diluant ou le benzène, car ils peuvent endommager la surface.

Comment ajuster la position de l'image ?

Dans le menu OSD, sélectionnez H-POSITION et V-POSITION pour déplacer l'image horizontalement ou verticalement à l'aide des touches + et -.

Comment activer le réglage automatique ?

Appuyez sur la touche Réglage Auto (flèche dédiée) pour que le moniteur ajuste automatiquement la phase, l'horloge et la position de l'image.

Puis-je utiliser un câble DVI avec ce moniteur ?

Oui, mais la fonction DVI est optionnelle. Vérifiez si votre modèle en est équipé. Le port DVI se trouve à l'arrière du moniteur.

Que faire en cas de caractères trop foncés ou trop clairs ?

Utilisez le menu OSD pour ajuster la luminosité et le contraste. Si le problème persiste, vérifiez que la résolution et la fréquence de rafraîchissement sont compatibles.

Comment régler le volume des haut-parleurs intégrés ?

Le volume se règle depuis le système d'exploitation de votre PC via l'icône de contrôle du volume. Notez que le son peut continuer même si le moniteur est éteint ; mettez le volume en sourdine ou éteignez le PC.

Le moniteur dispose-t-il d'une fonction d'économie d'énergie ?

Oui, il est compatible VESA DPMS. En mode veille, la consommation est inférieure à 3 W et le voyant passe au orange (clignotant).

MODE D'EMPLOI YUR.VISION YV17B1 YURAKU

Dépannage 11

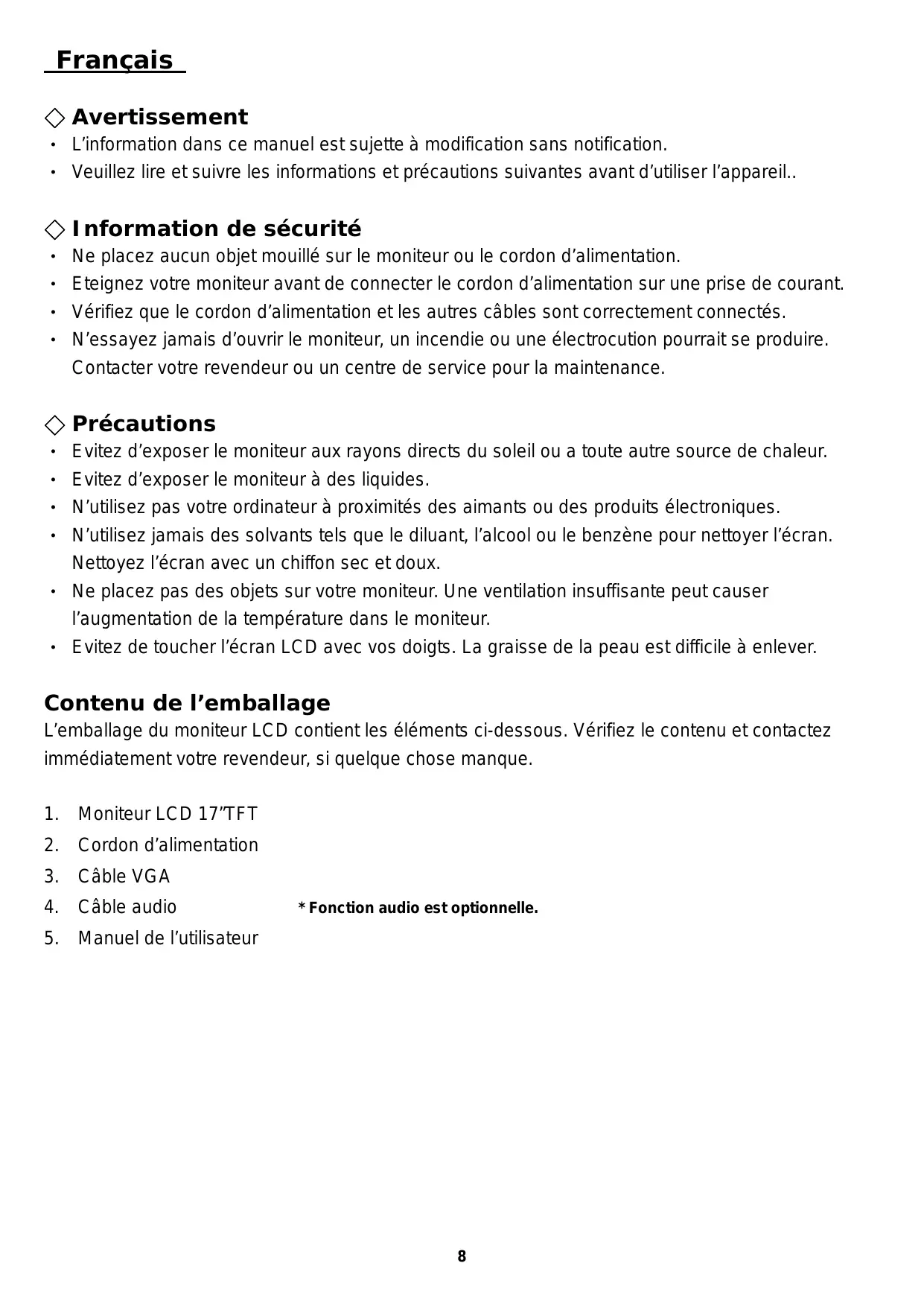

• L'information dans ce manuel est sujette à modification sans notification.
• Veuillez lire et suivre les informations et précautions suivantes avant d'utiliser l'appareil..

Information de sécurité

• Ne placez aucun objet mouillé sur le moniteur ou le cordon d'alimentation.
• Eteignez votre moniteur avant de connecter le cordon d'alimentation sur une prise de courant.
• Vérifiez que le cordon d'alimentation et les autres câbles sont correctement connectés.
• N'essayez jamais d'ouvrir le moniteur, un incendie ou une électrocution pourrait se produire. Contactez votre revendeur ou un centre de service pour la maintenance.

• Evitez d'exposer le moniteur aux rayons directs du soleil ou à toute autre source de chaleur.
• Evitez d'exposer le moniteur à des liquides.
• N'utilisez pas votre ordinateur à proximité des aimants ou des produits électroniques.
• N'utilisez jamais des solvants tels que le diluant, l'alcool ou le benzène pour nettoyer l'écran. Nettoyez l'écran avec un chiffon sec et doux.
• Ne placez pas des objets sur votre moniteur. Une ventilation insuffisante peut causer l'augmentation de la température dans le moniteur.
• Evitez de toucher l'écran LCD avec vos doigts. La graisse de la peau est difficile à enlever.

Contenu de l'emballage

L'emballage du moniteur LCD contient les éléments ci-dessous. Vérifiez le contenu et contactez immédiatement votre revendeur, si quelque chose manque.

1. Moniteur LCD 17"TFT
2. Cordon d'alimentation
3. Câble VGA
4. Câble audio * Fonction audio est optionnelle.
5. Manuel de l'utilisateur

Installation du matériel

Prenez soit de votre moniteur LCD. Eteignez votre moniteur LCD et votre ordinateur avant de commencer l'installation. Suivez les étapes ci-dessous pour compléter l'installation.

Entrée

Entrée en C.A. : Pour connecter le câble d'alimentation

Port VGA : Peut être connecté avec le cable D-Sub 15 broches.

Port DVI: Pour connecter le cable de signal DVI.

Entrée audio In : Pour connecter le cable de signal de ligne de sortie venant de l'ordinateur.

*REMARQUE: Les fonctions DVI et Audio sont optionnelles.

Boutons de configuration du menu

Il existe 5 touches utilisateur pour le réglage du moniteur "Réglage Auto", "menu OSD", "Alimentation", "Réglage < - >", "Réglage < + >". Vous trouvez ci-dessous une introduction à ces touches.

Réglage auto (fonction)

Touche de sélection des fonctions: Cette touche vous permet de sélectionner les fonctions de A contrôle sur l'ODS (affichage écran).

Raccourci clavier : Appuyez sur cette touche pour appliquer automatiquement le réglage.

Menu (fonction)

Touché de sélection des fonctions: Cette touche vous permet de sélectionner les fonctions de M contrôle sous l'ODS (affichage écran).

Raccourci clavier: Appuyez sur cette touche pour obtenir un menu contextuel OSD.

Alimentation: Allumer et éteindre l'écran LCD. Quand l'appareil est allumé, la lumière s'allume en vert, et en orange en mode attente.

• Réglage < -> : Baisser l'option valeur dans le menu OSD.
• Réglage + : Augmenter l'option valeur dans le menu OSD

Mode de menu OSD (on-screen display)

Veuillez régler le volume haut-parleur depuis l'icône de contrôle de volume de votre PC. Veuillez noter que le son continue quand votre moniteur est éteint ; pour l’éteindre, veuillez éteindre votre PC ou mettre l’icône de contrôle du volume en sourdine. Appuyez sur la touche OSD pour accéder au menu, et appuyez sur les touches Augmenter/Diminuer pour l’ajustement.

BRIGHTNESS	Ajuste la luminosité de l'image.
BRIGHTNESS	IBT (Captive optique)-(en option): cette option règle automatiquement automatically base luminosité de votre moniter en fonction des changements de lumière ambiant Pour activer cette option, veuillez sélectionner l'icone Auto à partir de l'icone Luminosité OSD. Pour désactiver, veuillez sélectionner Manuel au lieu de Auto.
CONTRAST	Ajuste la différence entre les régions claires et fonçées.
PHASE	La phase de l'horloge de point est ajustée.
CLOCK	Le rapport de diviser la fréquence de l'horloge de point est ajusté.
H-POSITION	Ajuste la position horizontal de l'image
V-POSITION	Ajuste la position vertical de l'image.
RESET	Rappelle les paramètres par défaut.
COLOR TEMPERATURE	Ajuste la température de couleur des pixels.
RED	Ajuste la couleur du pixel rouge.
GREEN	Ajuste la couleur du pixel vert.
BLUE	Ajuste la couleur du pixel bleu.
LANGUAGE	Sélectionne la langue du menu OSD.
MISCELLANEOUS	‘No’ ouvrira le menu pour quitter (Exit). ‘Yes’ ouvrira les sous-menus du menu ‘Miscellaneous’.
EXIT OSD	Quitter et enregistrer les paramètres.

RETURN	Retourne au menu principale.
OSD H-POSITION	Ajuste la position horizontal de l'OSD.
OSD V-POSITION	Ajuste la position verticale de l'OSD.
OSD DURATION	Ajuste le délié du menu OSD.
AUTO COLOR	Ajuste la couleur automatiquement.
* SOURCE	Sélectionne la source entrée Video: VGA ou DVI

Notice: * Source est une caractéristique en option.

Dépannage

Assurez-vous que le moniteur est installé correctement lorsque vous avez des problèmes avec ce produit.

• Il n'y a pas d'image sur l'écran.

Vérifie: 1. Mode Économie d'énergie. Appuyez sur une touche et utilisez la souris pour désactiver ce mode.

1. Les broches du connecteur de câble de signal. Lorsqu'il y a des broches abimées, contactez votre revendeur.
2. Caractères sont trop foncés ou trop clairs

Vérifie : Utilisez le menu OSD pour ajuster la luminosité.

• Quand devez-vous ajuster votre moniteur?

Vérifie : si la résolution ou la fréquence de rafraîchissement a été changée.

• Le texte qui apparait sur l'écran n'est pas très clair.

Vérifie : Assurez-vous que la résolution ou la fréquence de rafraîchissement correspond au mode d'affichage.

Minutages acceptés

Mode d'affichage
Résolution	Fréquence horizontal (KHz)	Fréquence vertical (Hz)
640X350	31.475	70.100
640X480	31.469	59.940
640X480	37.500	75.000
720X400	31.469	70.087
800X600	37.879	60.317
800X600	46.875	75.000
1024X768	48.363	60.004
1024X768	60.023	75.029
1280X1024	63.981	60.020
1280X1024	79.976	75.024

Caractéristiques

Signaux d'entrée	VGA DVI*	VGA compatible analogue RGB Composite sync accepté Interface Digital Visual (DVI) conforme DDWG Single Link TMDS
Compatibilité	PC	Jusqu'à 1280X1024@75Hz(sans entrelacement)
Connecteur	VGA Audio* Alimentation	D-sub 15-broches Prise téléphone stéréo Entrée A/C
Alimentation	Voltage Consummation Mode économique d'énergie	Alimentation universelle intégrée:100-240 VAC, 50/60 Hz Active < 40 Watt Max. En attente< 3 Watt
Internal Speaker		Haut parleur x 2 *
User Interface	LED Indicator	Active - Bleu En attente - Flash
Condition opératoire	Température Humidité	Fonctionnement: 5°C to 40°C 20% ~ 80% R.H.
Dimensions	Physique	390mm(L) x 382.5mm(H) x 169mm(P)
Poids Net		4 Kg
DDC		DDC2B
Gestion Alimentation		VESA DPMS
Régulation (Certificates)		UL/CUL, FCC, CE

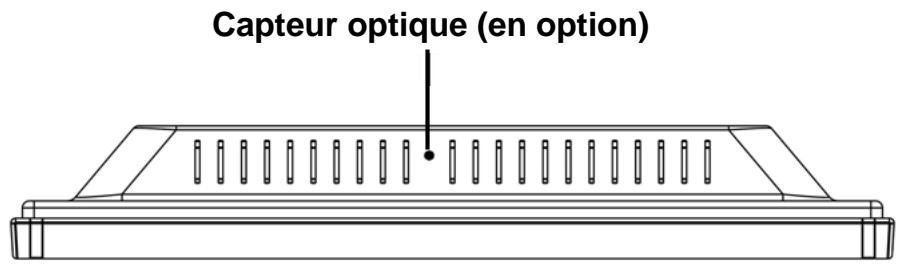

Autres		Capteur optique *

Note: * Le DVI, les haut-parleurs et le capteur optique sont en option.

Notice: - Source est une caractéristique en option.
