MANUALE UTENTE CARDGUARD 2.0 DICOTA

Lettore schede magnetiche Multi-Plus con HUB USB 2.0 a 3 porte

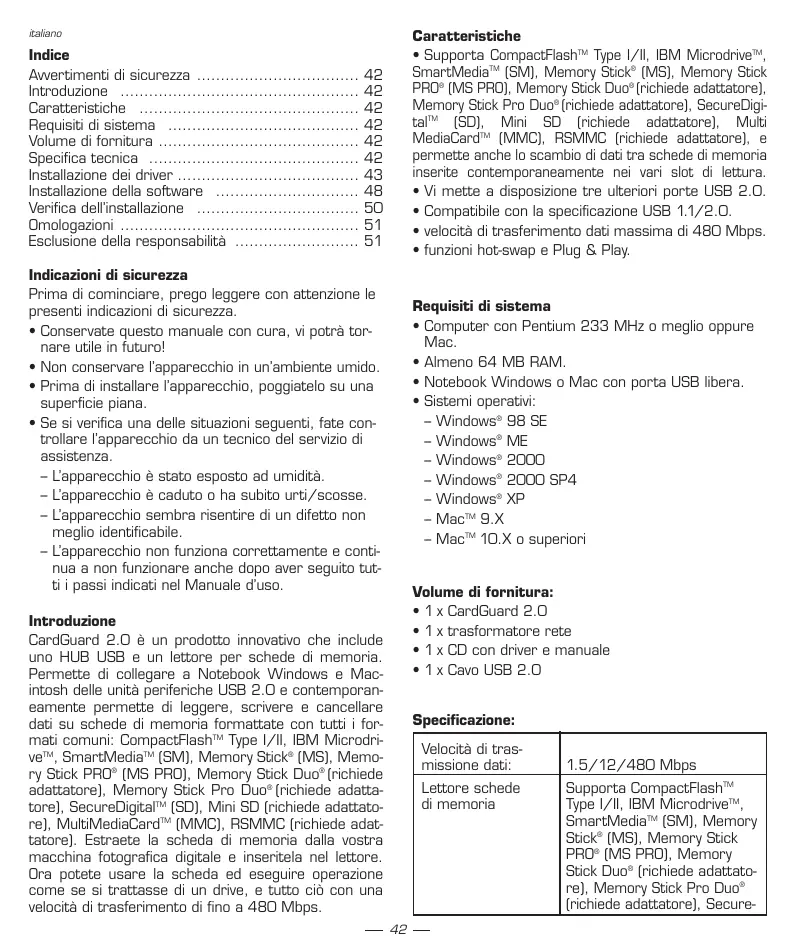

Table of contents

Awertimenti di sicurezza 42

Introduzione 42

Caratteristica 42

Requisiti di systema 42

Volume di fornitura 42

Specifica tecnica 42

Installazione dei driver 43

Installation della software 48

Verifica dell'installazione 50

Omologazioni 51

Esclusionedella responsabilita 51

Indicazioni di sicurezza

Prima di cominciare, prego leggere con attenzione le presentiindicazioni di sicurezza.

• Conservate quello manuale con cura, vi potrata tornare utile in futuro!
  Non conservare l'apparecchio in un'ambiente umido.
• Prima di INSTALLARE'apparecchio, poggiatelo su una superficie piano.

• Se si verifica una delle situazioni seguenti, fate controllare l'apparecchio da un technician del servizio di assistenza.

• L'apparecchio è stato esesto ad umidità.
  -L'apparecchio e caduto o ha subito urti/scosse.

• L'apparecchio sembra risentire di un difetto non meglio identificabile.
• L'appareccchio non funziona correttamente e continua a non funzionaleancheaftersequito tuttiipassiindicatnelManuade d'uso.

Introduzione

CardGuard 2.0 è un prodotto innovativo che include uno HUB USB e unlettore per schededi memoria. Permette di collegare a Notebook Windows e Macintosh delle unità periferiche USB 2.0 e contemporaneeamente permiette di leggere, scrivere e cancellare dati su schededi memoria formattate con tutti i formati comuni: CompactFlash™ Type I/II, IBM Microdrive™, SmartMedia™ (SM), Memory Stick® (MS), Memory Stick PRO® (MS PRO), Memory Stick Duo® (richiede adattatore), Memory Stick Pro Duo® (richiede adattatore), SecureDigital™ (SD), Mini SD (richiede adattatore), MultiMediaCard™ (MMC), RSMMC (richiede adattatore). Estraete la schedadi memoria dalla vostra macchina fotografica digitale e inserterela nellettore. Ora potete usare la schedadi eseguire operazione come se si trattasse di un drive, e tutto ciò con una velocità di trasferimento di fino a 480 Mbps.

Caratteristica

• Supporta CompactFlash™ Type I/II, IBM Microdrive™, SmartMedia™ (SM), Memory Stick® (MS), Memory Stick PRO® (MS PRO), Memory Stick Duo® (richiede adattatore), Memory Stick Pro Duo® (richiede adattatore), SecureDigital™ (SD), Mini SD (richiede adattatore), Multi MediaCard™ (MMC), RSMMC (richiede adattatore), e permetteanche lo scambio di dati tra schede di memoria inserte contemporaneamente nei vari slot digettura.

• Vi mette a disposizione tre ulteriori porte USB 2.0.

• Compatible con la specificazione USB 1.1/2.0.
• velocità di trasferimento dati massima di 480 Mbps.
• funzioni hot-swap e Plug & Play.

Requisiti di sistema

Computer con Pentium 233 MHz o meglio oppure Mac.
Almeno 64 MB RAM.
Notebook Windows o Mac con porta USB libera.
- Sistemi operativi:

-Windows®98SE
-Windows®ME
-Windows®2000
-Windows®2000SP4
-WindowsXP
- Mac™ 9.X
- Mac™ 10.X o superioni

Volume di fornitura:

• 1 x CardGuard 2.0
• 1 x trasformatore rete
• 1 x CD con driver e manuale
• 1 x Cavo USB 2.0

Specificazione:

Velocità di tras- missione dati:	1.5/12/480 Mbps
Lettore schede di memoria	Supporta CompactFlash™ Type I/II, IBM Microdrive™, SmartMedia™ (SM), Memory Stick® (MS), Memory Stick PRO® (MS PRO), Memory Stick Duo® (richiede adattato- re), Memory Stick Pro Duo® (richiede adattatore), Secure-
	DigitalTM (SD), Mini SD (richie- de adattatore), MultiMedia- CardTM (MMC), RSMMC (richiede adattatore)
	1 slot dilettura per SD/MMC 1 slot dilettura per MS 1 slot dilettura per SM 1 slot dilettura per CF/IBM Microdrive
	È possibiletrasferiredati tra le schede insertite nei diversi slot.
	Per Windows ME/2000 SP4/XP non è necessario installare driver.
Funzione di HUB USB	HUB USB 2.0 a 3 porte
	In circuito a catena l'apparec- chio permette di collegare forn a 127 unità USB al vostro PC.
	Monitoraggio del limite di corrente e protezione contro corrente effeciva

Installazione dei driver

- Windows 98 SE

1. Passo: Inserite il CD con il driver nella slot dilettura per CD-ROM e collegate illettore per schede di memoria CardGuard 2.0 a una porta USB del Notebook.
2. passo: Cliccate su "Continua" e seguite le istruzioni dell'assistente per installare il driver per lo HUB USB.

Add New Hardware Wizard

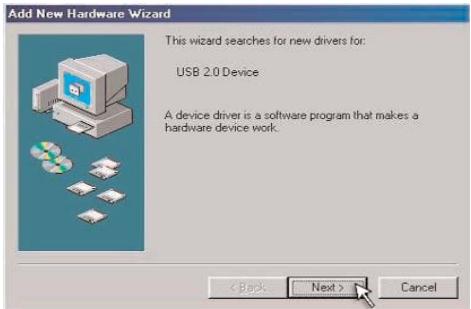

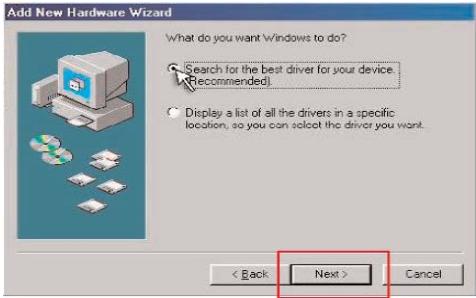

1. passo: Selezionale "Cerca il miglior driver per il mio appearechio" e cliccare su "Continua" per pro-seguire.

Add New Hardware Wizard

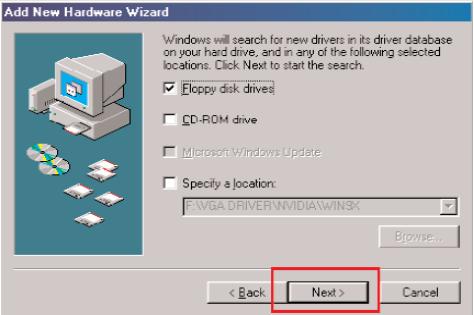

1. passo: Selezionare "Floppy drives" e cliccare su "Continua" per proseguire.

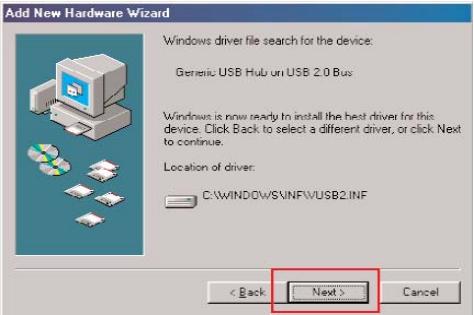

1. passo: Cliccate su "Continua" per conclude l'installazione del driver per lo HUB USB.

1. passo: La finestra pop-up indica: "L'assistente sta cercando nuovo driver". Cliccare su "Continua" e seguire le istruzioni dell'assistente per trovare il driver per illettore per schede di memoria USB.

1. passo: Selezionare "Cerca il miglior driver per il mio apparecchio" e cliccare su "Continua" per proseguire.

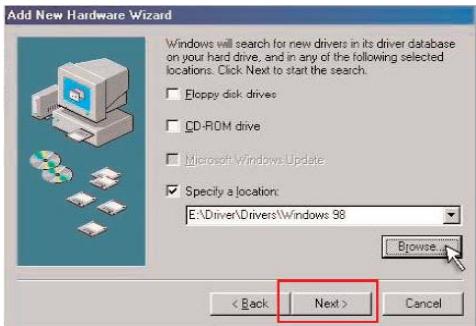

1. passo: Selezionale "Prego indicare un percorso", poiciescare su "Cerca"per trovare il driver come illustrato nella figura in basso, quando cliccarea su "Continua"per prosequire.

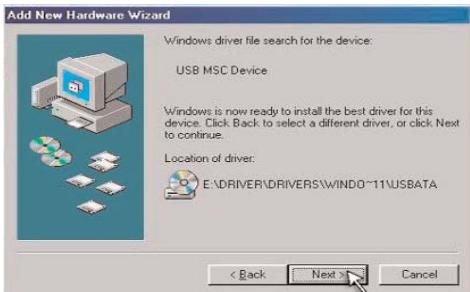

1. passo: Clic su "Continua" per installare il driver.

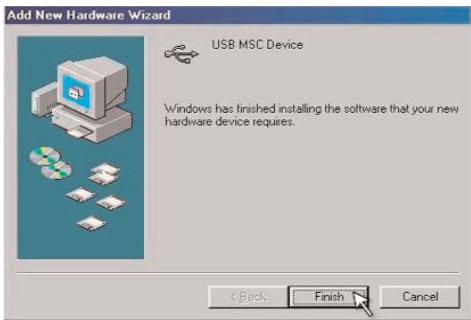

1. passo: Ilsystema vi comunica "Windows ha trovato i driver per il nuovo appearecchio hardware". Cliccare su "Continua" per completare l'installazione.

Windows 2000

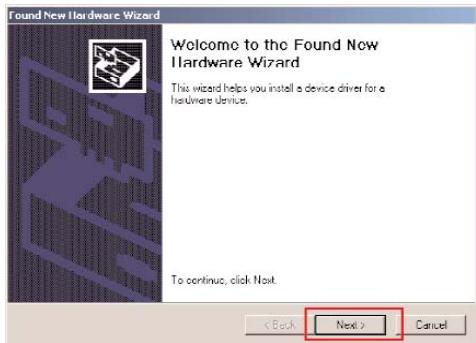

1. passo: Inserite il CD con il driver{nello slot di lettuce per CD-ROM e collegate illettore per schede di memoria CardGuard 2.0 a una porta USB del Notebook.
2. passo: Cliccate su "Continua" e seguite le istruzioni dell'assistente per installare il driver per lo HUB USB.

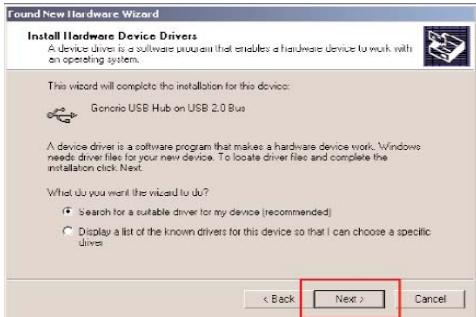

1. passo: Selezionare "Cerca il miglior driver per il mio apparecchio" e cliccare su "Continua" per proseguire.

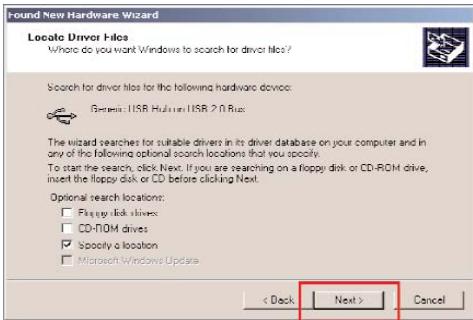

1. passo: Selezionare "Selezionare drive" e cliicare su "Continua" per proseguire.

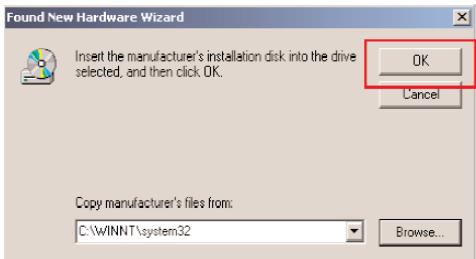

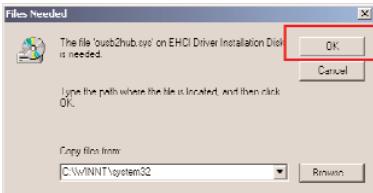

1. passo: Cliccare su "Carpa" per trovare il driver come illustrato nella figura in basso, quando cliccare su "OK" per proseguire.

1. passo: Clic su "Continua" per proseguire.

1. passo: Clic su "OK".

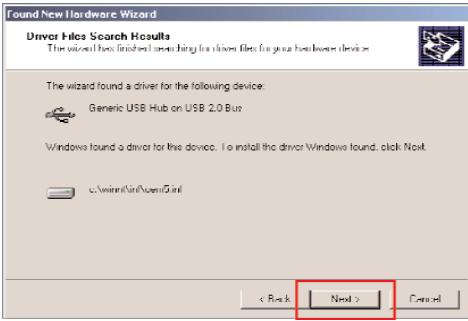

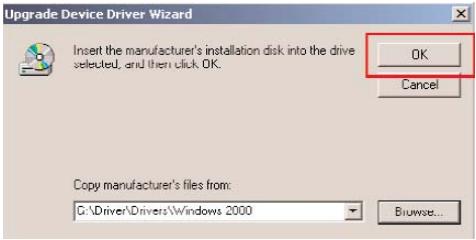

1. passo: Cliccare su "Cerca" per trovare il driver come illustrato nella figura in basso, quando cliccare su "OK" per proseguire.

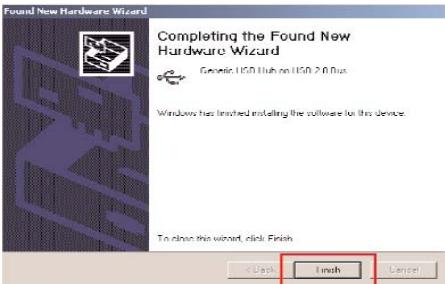

1. passo: Cliccate su "Completare" per conclusere l'installazione del driver per lo HUB USB.

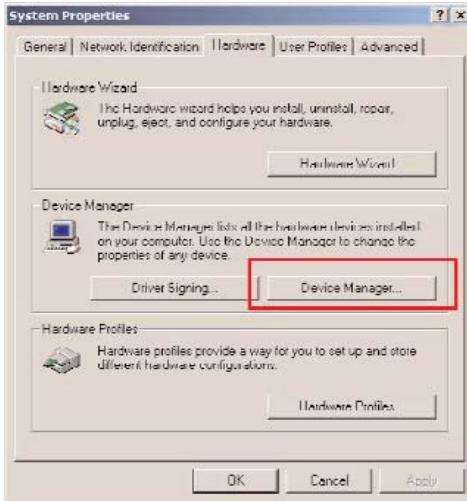

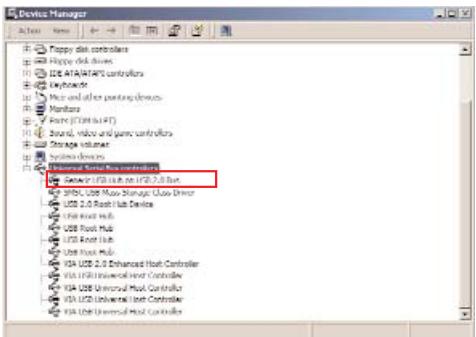

1. passo: Passare all'applicazione "Sistema" nella "Gestione ricerca" e cliccare su "Manager apparecchi" con il tab "Hardware".

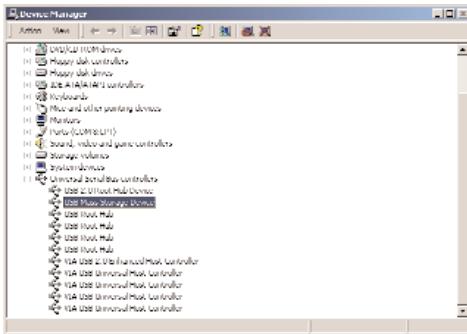

1. passo: Doppio clic su "Memoria USB" con il tab "USB controller".

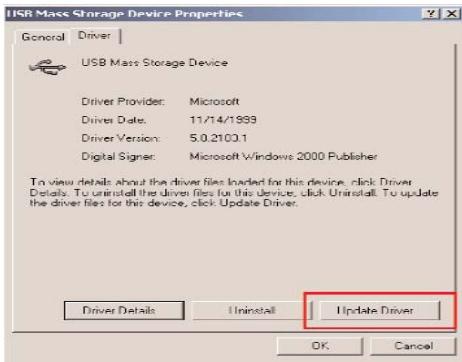

1. passo: Clicate su "Aggiornare driver" per continuare l'installazione del driver per illettore di schede di memoria USB.

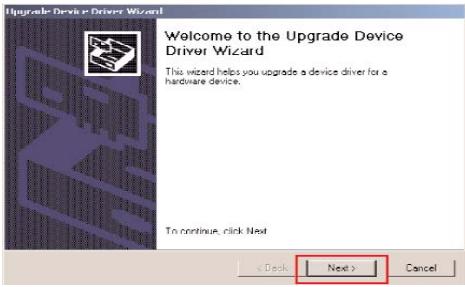

1. passo: Clic su "Continua" e seguire le istruzioni dell'assistente.

1. passo: Selezionale "Cerca il miglior driver per il mio apparecchio" e cliccare su "Continua" per proseguire.

1. passo: Selezionare "Selezionare drive" eclcca- re su "Continua" per proseguire.

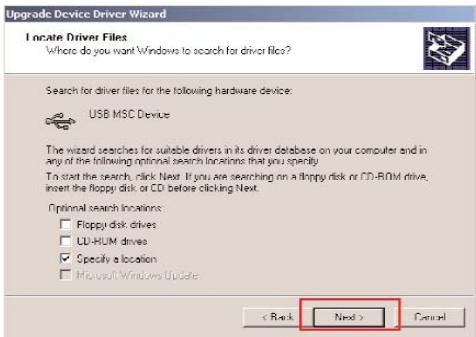

1. passo: Cliccare su "Cerca" per trovare il driver come illustrato nella figura in basso, quando cliccare su "OK" per proseguire.

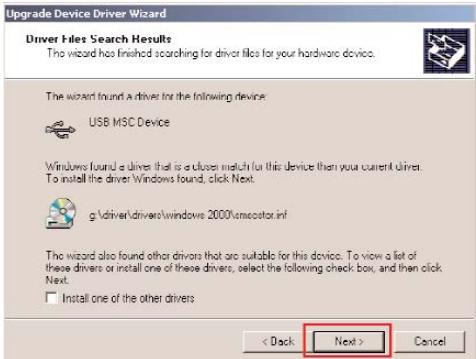

1. passo: Clic su "Continua" per proseguire.

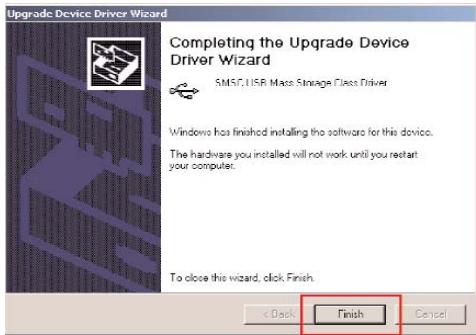

1. passo: Cliccate su "Completa" e quando aviate nuovamente ilsystema per conclude l'installazione.

- Windows ME/2000 SP4/XP

CardGuard 2.0 è completeness compatible con la funzione Plug & Play di Windows ME, 2000 SP4 e XP.

Installazione della software (per Windows 98 SE, ME, 2000 e XP)

A corredo si trovau un CD con una software per la simplice installatione dei driver e dei symboli che servono per utilizzare CardGuard 2.0. Prego seguite le istruzioni indicate in basso passo per passo. Il procedimento è lo stesso per tutti i sistemi operativi indicati. NON COLLEGATE illettore per schede di memoria con HUB a 3 porta al vostro Notebook PRIMA di averire installato alla porta software.

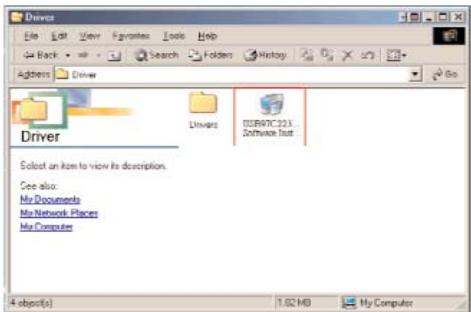

1. passo: Cercate il file USB97C223 Software Installer.exe sul CD e apritelo con un doppio sic.

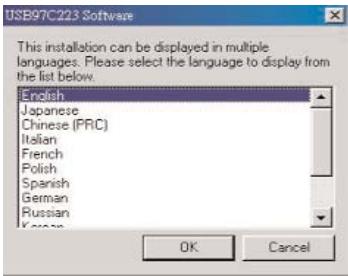

1. passo: Scegliete la lingua nella quale preferite videere le struzioni per l'installazione selezionandola dall'elenco raffigurato qui sotto.

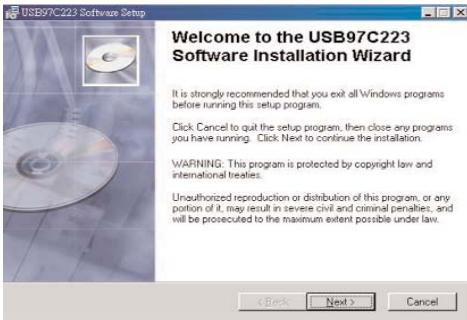

1. passo: La finestra pop-up indica: "Benvenuti all'assistente di installatione del software USB97C223". Cliccare su "Continua" per farvi indicare come andare avanti.

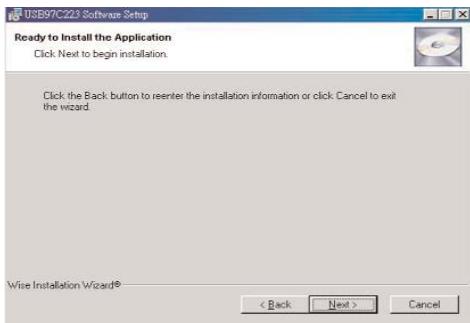

1. passo: Il dialogo indica: "Pronto ad installare l'applicazione". Clic su "Continua" per proseguire.

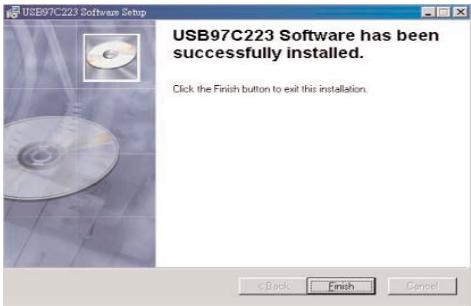

1. passo: Cliccare su "Completa" per conclude l'installazione.

Installazione su Mac

MAC 9.X

1. passo: Cercate il file Driver\Drivers\MacOS 9.X\210+223 Mac OS 8-9.sit sul CD a corredo ed esegutelo con un doppio clic.

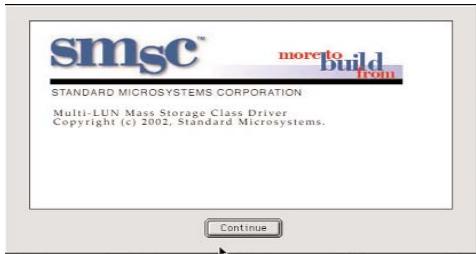

2. passo: Clic su "Continua" per iniziare l'installazione.

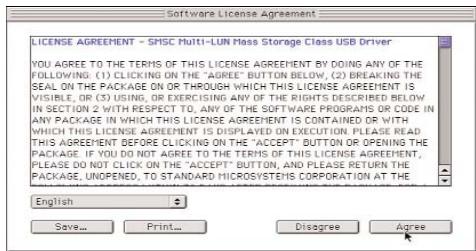

1. passo: Ilsystema vi indica le Condizioni di licenza. Clic su "Sono d'accordo" per continuare.

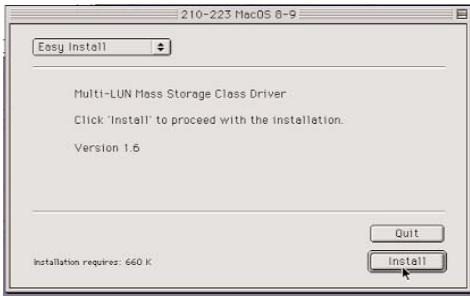

4.asso:Clic su "Continua"perproseguire.

1. passo: Il dialogo indica: "L'installazione ha avuto successo". Cliccate su "Riavvia..." e quindi aviate nuovamente ilsystema per concludei l'inflazione.

MAC 10.X

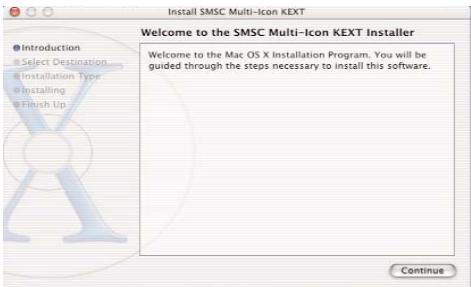

1. passo: Cercate il file SMSC 223 Mac OS X pkg.

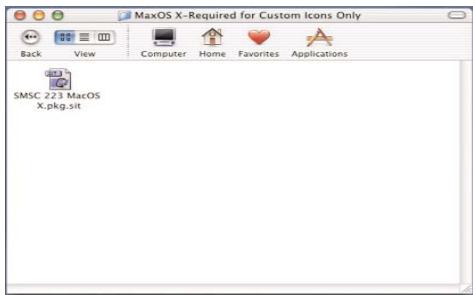

   sit sul CD a corredo. Si trova nella cartella Driver\Drivers\MaxOS X-Required for Custom Icons
   Only. Espandetela con un doppio click per ottenerile il file SMSC 223 Mac OS X pkg.

1. passo: Doppiociesuquesto fileperawiareilprogramma d'installazione.

SMSC 223 MacOS X pkg

1. passo: Clic su "Continua" per installare il driver.

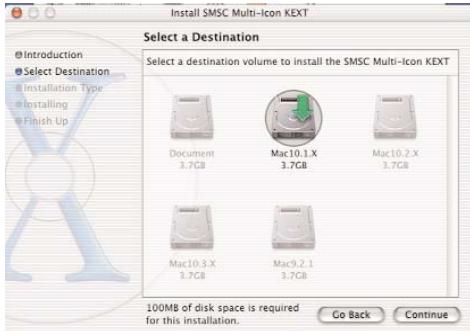

1. passo: Indicate il drive sul quale volete installare il software. Clic su "Continua" per continuare.

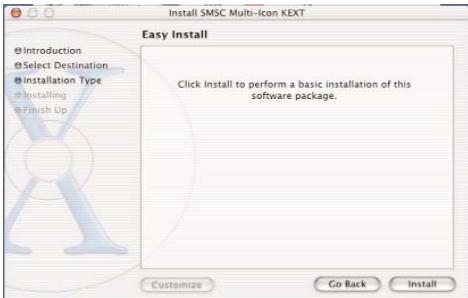

1. passo: Clic su "Installa" per installare nella modalità standard Easy Install.

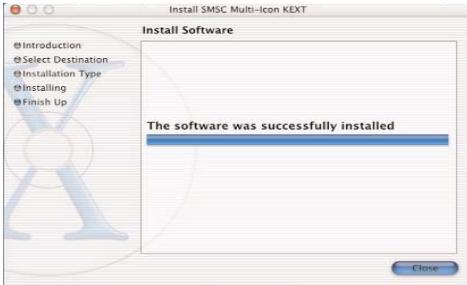

1. passo: Cliccare su "Chiudi" per conclude l'installazione.

Verifica dell'installazione

• Windows 98 SE

• Windows ME

- Windows 2000 - 2000 SP4

- Windows XP

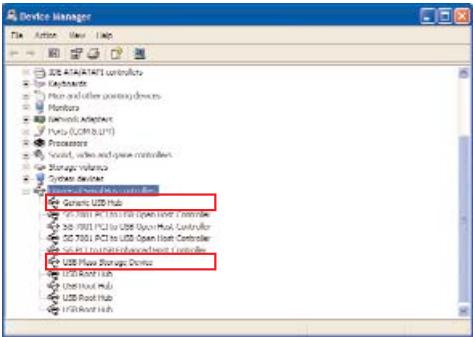

Aprite Il mio posto di lavoro per contollare gli icon.

31 / 2 Floppy (A)

Removable Disk(F:)

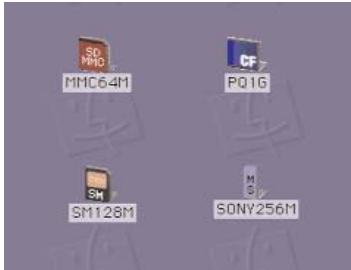

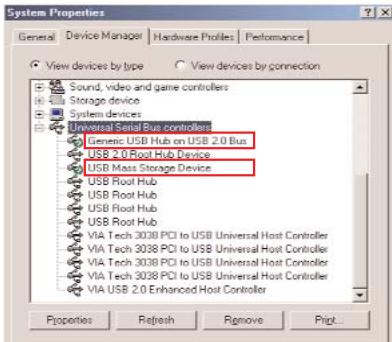

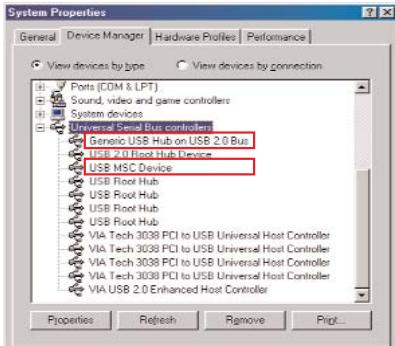

Quando inserte una agenda de memoria in uno slot dellettore con HUB a 3 porteculso schermodovrestedere i relativi con sono rappresentati nella figura qui in basso.

Omologazioni

FCC

Questo apparecchio è conforme ai requisiti del paragrafo 15 dell'autorità di regolamentozza FCC. L'esercizio dell'unità presupponne due condizioni:

Lapparechio non delve provocare interferenze dannose, e
- l'apparecchio deve tollerare disturbi radio di agli tipo,anche disturbi che sono causare un comportamento indesiderato.

Omologazione CE

L'apparecchio è conforme ai requisiti delle seguenti norme di regolazione: EN 55 O22: CLASS B

Esclusione alla responsabilità

Le informazioni cont∉nute nel documento sono soggette a migliorificare. Il produttore dell'apparecchio non da alcuna garanzia implicita o esplicità in merito alla correttezza o alla completeness del presente documento e non si assume in alcun modo una responsabilità per la perdita di utili o altri danni commerciali, ad inclusione ma non limitatamente a danni commerciali specifici, casuali, consequencesi o di altre tipo. Non è permesso riproduire o trasmettere il presente documento in parte o in tutto, in forma Electronica o meccanica, neanche come fotocopia, registrazione o file senza l'espresso assenso per iscritto del produttore.
