MANUALE UTENTE LCI-RTS100 POLK AUDIO

Diffusori home theatre Reference ad elevate prestazioni per installmente in pareti

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione alle avertenze.
4. Seguire tutte le istruzioni
5. Non utilizzato quello apparato vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non bloccare alcuna aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre apparetti che generino calore, inclusi gli amplificatori.
9. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun modo, se è stato versato del liquido, se l'apparato è stato esesto a pioggia o umidità, se non funziona normalmente o se è caduto.
10. AVVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l' apparato alla pioggia o all'umidità e non posizionare sull'unità alcun contentore contente un liquido, come ad esempio un vaso.

13/14

Smaltimento del prodotto -Seguire le norme internazionali, nazionali e locali per lo smal-timento di quello prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un elenco di importatori/distributori, visitare il situ Web Polk Audio www.polkaudio.com oppure contatare Polk Audio all'indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefono: [phone].

COMPLETARE L'INVENTARIO

All'interno del contentatore del diffusore LCf-RTS100, troverete quando segue:

1. Un diffusore LCI-RTS100
2. Dima per il montaggio del diffusore
3. Copertura per verniciatura
4. Due mascherine (una perforata, una un tessuto)
5. Bullone con testa ad anello
6. Targhetto del logo
7. Manuale dell'unità LCI-RTS100
8. Scheda di registrazione

Nota importante: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LCf-RTS100 non dovesse funzionare, notificare immediamente il servizio assistenza installmente Polk Audio al numero 800-377-7655.

INSTALLAZIONE CONSIGLIATA PER PRESTAZIONI OTTIMALI

Nota importante: I diffusori della serie LCI-RTS sono solo per installazioni in ambienti chiusi. Non sono concepiti per uso all'aperto.

E necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. E inoltre necessario familiarizzarsi con l'area dietro la parete o al soffitto nel quale si prevede di installare i diffusori. Utilizzato sempre cavi che permettano di rispettole le norme edilizia e di sicurezza antincendio appropriate. Per ottenere la migliorare qualità del suono, si consiglia di utilizzato cavi con 14 AWP di spessore minimo. (Note: per effettuire il cabaggio si consiglia di utilizzazione professionisti esperti.)

Durante l'installazione nella parete dei diffusori dellaserie LC,i, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attenzione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori.

Qualora non si disponga dell'esperienza o degli strumenti necessari per effettuare l'installazione, rivolgersi al proprio rivenditore Polk Audio o un installatore professionista.

PRESTAZIONI THX

Per ottener le prestazioni THX™,utilizzare la mascherina in tessuto; posizionare l'interruttore tweeteter su "normal" e l'interruttore Wall Distance (distanza alla parete) su >2" (piu di 60 cm).

CAVI CONSIGLIATI

Distanza	Spessore (AWP)
Fino a 7,5 m	18 o 16
Più di 7,5 m ma meno di 15 m	16 o 14
Più di 15 m ma meno di 22,5 m	14 o 12
Più di 22,5 m	12

INSTALLAZIONDE DEL DIFFUSORE LCI-RTS100

Sono necessari:

• Matita per contrassegnare la posizione in cui effettuare l'installazione.
• Sega, lama o altri strumento necessario per tagliare il cartongesso o altre materia nella superficie della parete.
  Cacciavite (preferibilmente elettrico) con punta a stella Phillips.
• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete).

TEMPLATE

Tracciare attorno alla dima.

TEMPLATE

Tagliare il foro con lo strumento appropriato.

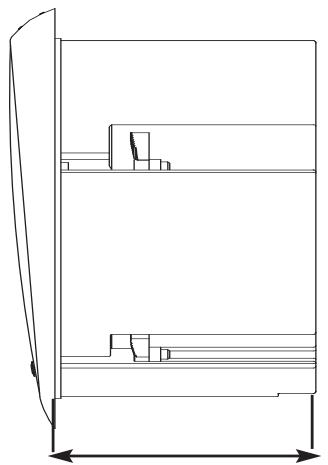

Profondità di montaggio
22,2 cm (8 3/4")
[21 cm (8 1/4") in
parete con cartongesso
da 12 mm di spessore]

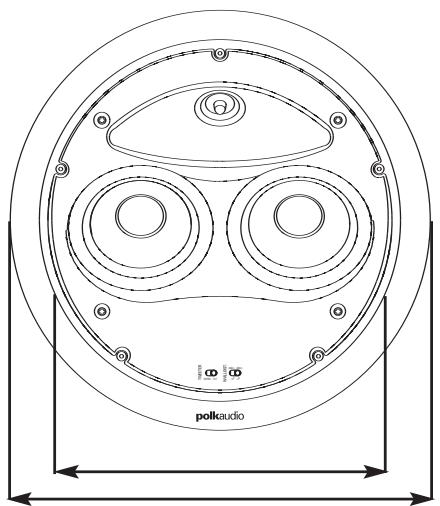

Diametro aperture
31,75 cm (12 1/2")
Diametro totale
35,56 cm (14")

SISTEMA DI MONTAGGIO STUD-LOCK MOUNTING SYSTEM™ (VENDUTO SEPARATAMENTE)

Malgrado sia facoltativo, ilsystema di montaggio Stud-Lock Mounting System™ favorisce l'ottenimento delle prestazioni migliorari dai diffusori della series LCi-RTS. Ilsystema di montaggio create una piattaformarigida per il LCi-RTS100 che permette di augmentarele prestazioni dei bassi e la chiarezza e di ridurre le vibrazioni indesiderate generate alla struttura.

Installazione del sistema

Stud-Lock Mounting System

Consultare le istruzioni incluse con anni Stud-Lock Mounting System.

Nota importante: Per edifici di nuova costruzione: se si utilizzato staffe di montaggio prima della costruzione, installerare sempre prima delsystema Stud-Lock Mounting System.

Se si utilizzato contemporaneamente una staffa di montaggio pre-costruzione (PB100) e il systemà di montaggio Stud-Lock Mounting System (STL100), prestare attenzione al fatto che la cassa potrebbe restare bloccata sul bordo della staffa di montaggio pre-costruzione. Premere il lato inferiore della cassa verso l'alto e al di sopra del lato sporgente della staffa di montaggio pre-costruzione. In quello modo è possibile posizione complemente il diffusore nella parete.

CARATTERISTICHE TECNICHE

Modello	LCi-RTS100
Amplificazione consigliata (W per canale)	10-250 W
Impedenza (nominale)	4 Ohm
Risposta in frequenza (+/-3 dB)	50 Hz-27 kHz (80 Hz-26 kHz)
Efficienza (2,83 V a 1 M)	92 db
Peso del diffusore	5,7 kg

REGOLAZIONE DEL TWEETER

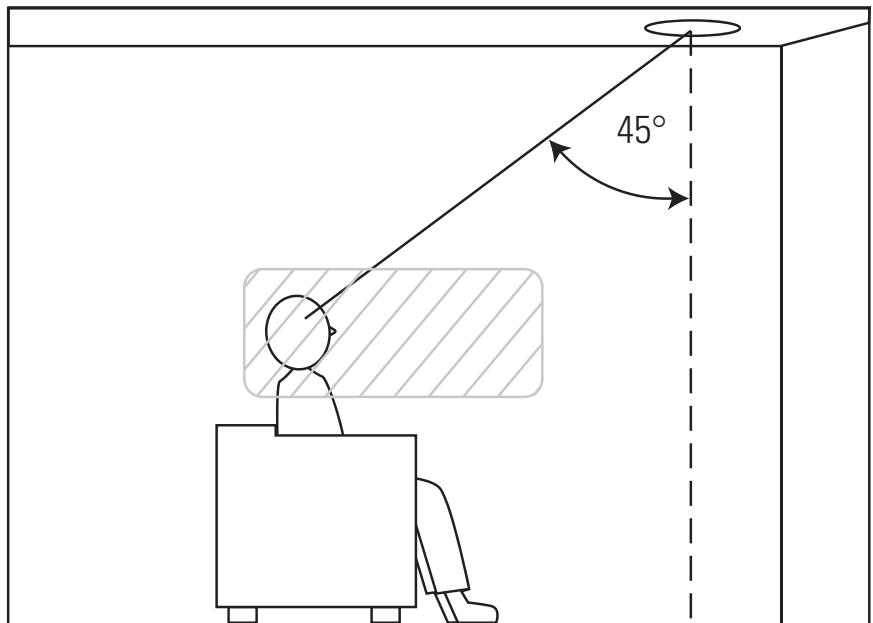

Angolando il tweeter verso la posizione d'ascolto si migliorano riproduzione e dettaglio. Se si utilizzato i diffusori per montaggio in parete della series RTS100 come diffusori anteriorsi/principali di unsystema home theatre, angolare il tweeter verso la posizione d'ascolto.Per i diffusori posteriori/surround installati nelle pareti o nel soffitto, orientare il tweeter verso la superficie riflettente più vicina (una parete adiacente o il soffitto) per ottenere un Campo sonoro più diffuso.Per un suono più diretto, dirigere i tweeteter verso la posizione d'ascolto).

Nota importante: I diffusori per montaggio in parete della series LCi non sono schermati magnificamente e non devono essere posizionati a meno di 30 cm da un monitor video o un tevisore a imagine diretta.

Controlli ambientali per la stanza

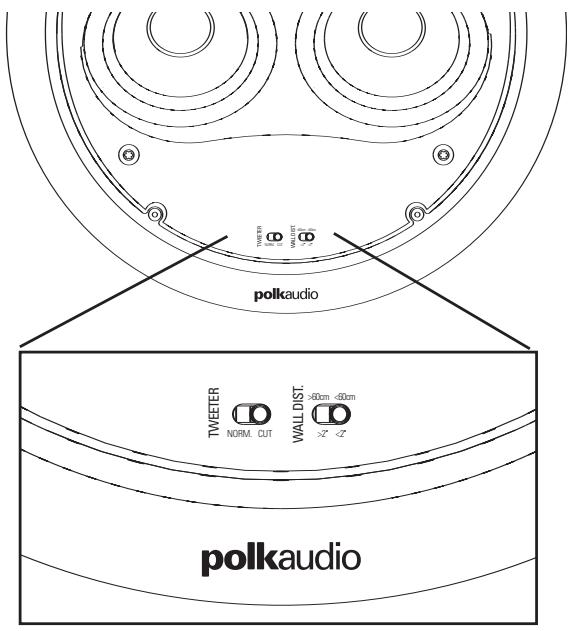

Commutatore tweeter di 3 dB

Se la stanza riflette molto il suono, grazie a pareti lisce, pavimento in parquet e mobili perché imbottiture, il suono potrebbe essere troppo "brillante" e innaturale. Attivando la funazionalità di attenuazione dei tweeter LCi (selezionando l'impostazione di taglio "cut") si bilancia l'effetto della riflessione in una stanza rigida. L'attenuazione dei tweeter appiattisce la risposta della stanza perché compensomettere la risposta ad alte fre-quenze, permettendo di ottenere un suono più caldo e realistico e una copertura più accurata.

Commutatore distanza parete

Per ottenere la migliorie prestazioni da diffusori montati nelle pareti, è necessario posizionarli ad almeno 60 cm delle pareti laterali. Nel caso in cui fosse necessario posizionarli a meno di 60 cm delle pareti laterali a causa di vincoli nel posizionamento, ciò può causare un "picco" nella risposta in frequenza tra 50 e 200 Hz, che fa "rimbombare" il suono. Il commutatore della distanza appiattisce la risposta e diminuisce il "rimbombo" perché significare la risposta dei bassi profondi,ottenendo un suono più naturale. Se il diffusore è a meno di 60 cm alla parete, posizionare il commutatore della distanza dalla parete ("Wall Dist.") sull'opzione < 2' (<60 cm). Si consiglia una distanza di 60 cm tra i diffusori e le pareti laterali.

VERNICIATURA DELLE MASCHERINE DA PARETE

Verniciatura delle mascherine da parete

Il LCi-RTS100iene fornito con due mascherine, una in alluminio perforato e l'altra in plastica ricoperta di tessuto. La mascherina in alluminio perforato cui essere verniciata, nella mascherina in tessuto cui essere tinta.

Strumenti necessari:

1. Vernice (utilizzato verniciatura a spruzzo per le mascherine).
2. Una graffiti o un cavatappi (per rimuovere la mascherina verniciabile).
3. Nastro adesivo protettivo
4. Copertura per verniciatura (inclusa, copre le parti da non verniciare).

Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è ancora installato, rimuovere la mascherina premendo simplicamente le viti di contatto in avanti per separare la mascherina dal diffusore dall'interno.
2. Rimuovere il filtro in tessuto dall'interno della mascherina.
3. Quando si vernicia la cassa del diffusore, utilizescere copertura per verniciatura incluse per copire la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò più essere fattoanche quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le copertura non fosso più disponibili,copire attendamente i componenti del diffusore utilizingo carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizeszare una graffiti.

Verniciare la mascherina in retina di alluminio:

La mascherina del diffusore della series LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo.

1. Verniciare la mascherina.
   Note: Le mascherine devono essere verniciate a spruzzo. Non utilizzato un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizza un compressore e una pistola a spruzzo, selezionare la modalità con il flusso più fine e diffuso. Prestareattenzione a non otturare i fori nella mascherina con la vernice.
2. Quando la vernice è completamente asciutta, reinstallare la mascherina inserendola nell'apposita rientranza in modo che sia appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella taccà apposita. Eseguire esta operazione con cautela. Se si maneggia troppo duramente la mascherina, la si più piègare. Quando la mascherina è in completeness posizione, si nota uno "scatto."

Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte. Usare due mani leggere di vernice.
2. Quando la vernice è completamente asciutta, rimuovere il materiale di copertura.

Nota importante:

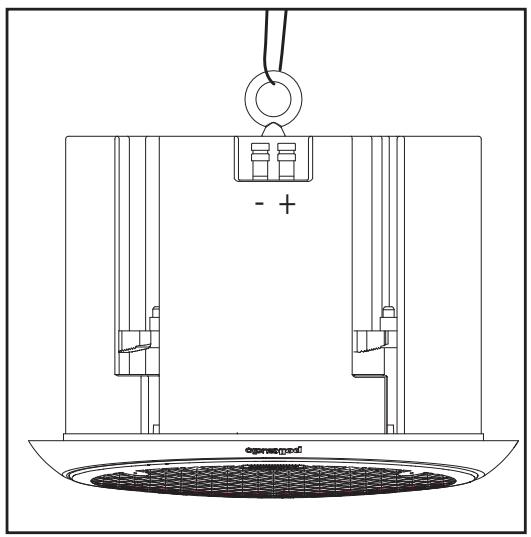

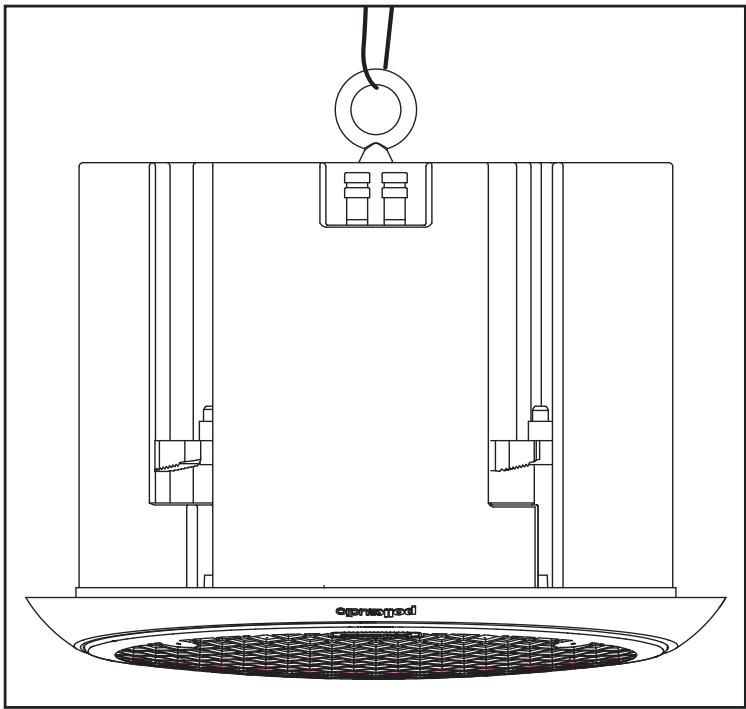

Il RTS100 include un bullone con testa ad anello da installare prima di posizionare il diffusore in un soffitto. Quando si installa un RTS100 in un soffitto, verificare che la lunghezza e lo spessore dei cavi siano adeguati.

ESPANOL

"Polk Audio" è un marchio di propietà della Britannia Investment Corporation.
