Type de produit	Enceinte encastrable
Caractéristiques techniques principales	Haut-parleur à deux voies avec un woofer de 100 mm et un tweeter de 25 mm
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Diamètre d'installation : 230 mm, Profondeur : 90 mm
Poids	1,5 kg par enceinte
Compatibilités	Compatible avec la plupart des amplificateurs audio
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 100 Watts
Fonctions principales	Son de haute qualité pour une installation audio discrète
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le fabricant pour les réparations

FOIRE AUX QUESTIONS - LCI-RTS100 POLK AUDIO

Comment connecter le POLK AUDIO LCI-RTS100 à mon système audio ?

Pour connecter le POLK AUDIO LCI-RTS100, utilisez des câbles de haut-parleur de qualité et suivez les instructions du manuel d'utilisateur pour le câblage entre l'enceinte et votre amplificateur ou récepteur audio.

Quels types de câbles dois-je utiliser avec le POLK AUDIO LCI-RTS100 ?

Il est recommandé d'utiliser des câbles de haut-parleur de 16 AWG ou plus épais pour de meilleures performances sonores. Assurez-vous également que les câbles sont de bonne qualité pour minimiser la perte de signal.

Pourquoi mon POLK AUDIO LCI-RTS100 ne produit-il pas de son ?

Vérifiez d'abord que l'enceinte est correctement connectée à votre système audio. Assurez-vous également que l'amplificateur ou le récepteur est allumé et que le volume est réglé à un niveau audible. Testez l'enceinte avec une autre source audio pour isoler le problème.

Comment régler les paramètres de l'enceinte POLK AUDIO LCI-RTS100 ?

Les paramètres de l'enceinte peuvent être ajustés via votre récepteur ou amplificateur audio. Consultez le manuel d'utilisateur de votre appareil pour savoir comment accéder aux réglages d'égalisation et de balance.

Quelle est la puissance nominale du POLK AUDIO LCI-RTS100 ?

La puissance nominale du POLK AUDIO LCI-RTS100 est de 100 watts RMS, avec une puissance maximale de 200 watts. Assurez-vous de ne pas dépasser cette puissance pour éviter d'endommager l'enceinte.

Le POLK AUDIO LCI-RTS100 est-il compatible avec les systèmes surround ?

Oui, le POLK AUDIO LCI-RTS100 est conçu pour être utilisé dans des systèmes audio surround. Il peut être utilisé comme enceinte principale ou comme enceinte surround, selon votre configuration.

Comment nettoyer mon POLK AUDIO LCI-RTS100 ?

Pour nettoyer l'enceinte, utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants à base d'alcool qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le POLK AUDIO LCI-RTS100 ?

Les pièces de rechange pour le POLK AUDIO LCI-RTS100 peuvent être trouvées sur le site officiel de Polk Audio ou auprès de revendeurs agréés. Assurez-vous d'acheter des pièces d'origine pour garantir la qualité et la performance.

MODE D'EMPLOI LCI-RTS100 POLK AUDIO

Comprimentos	Bitola
Até 7,6 m	18 ou 16
Entre 7,6 m e 15,2 m	16 ou 14
Entre 15,2 m e 22,9 m	14 ou 12
Mais de 22,9 m	12

1. Lire les générales instructions.
2. Conserver ces instructions.
3. Respecter tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Nettoyer avec un chiffon sec uniquement.
7. Ne pas obstruer les ouïes de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. Tout travail de dépannage doit être confié à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
10. AVERTISSEMENT: Pour réduire les risques d'incendie et de choc électrique, ne pas exposer cet appareil à la pluie ni à l'humidité, et ne pas poser dessus de récipient rempli de liquide, tel qu'un vase.

13/14

Récupération du produit - Certaines lois ou certains règlements internationaux, nationaux et/ou régionaux pourraient s'appliquer à la récupération de ce produit. Pour plus d'informations, communiquez avec le revendeur de ce produit ou avec l'importateur/distributeur de ce produit dans votre pays. Vous trouvez la liste des importateurs/distributeurs des produits Polk Audio sur le site www.polkaudio.com ou en communiquant avec Polk Audio: 5610 Metro Drive, Baltimore, Maryland 21215, USA - Tél.: [phone].

Inventaire

Chaque boîte LCI-RTS100 contient :

1. un haut-parleur LCI-RTS100
2. un gabarit d'installation
3. un cache-peinture
4. deux grilles (une en métal perforé et une en tissu)
5. un boulon à l'œil
6. un écrousion avec logo
7. Un manuel de l'utilisateur LCI-RTS100
8. une carte d'enregistrement

Note importante: Si un objet est absent ou endommagé, ou si votre haut-parleur LCi-RTS100 ne fonctionne pas, communiquez immédiatement avec le Service de Soutien à l'Installation de Polk Audio au 800-377-7655.

Méthode d'installation recommandée pour une performance optimale

Note importante: les haut-parleurs LC i Series In-wall sont pour installation intérieure seulement. Ils ne sont pas pour usage extérieur.

Vous devez avoir une bonne connaissance du code du bathtub et du code des incendies. Vous devez être familiar avec l'espace qui se trouve derrière la surface du mur ou du plafond où vous comptez installer les haut-parleurs. Utilisez uniquement du câble conforme aux codes du bathtub et des incendies. Utilisez du câble de calibre 14 ou plus gros pour assurer la qualité sonore optimale. (Note: le câblage devrait de préférence être confié à un professionnel expérimenté.)

Lorsque vous installez un haut-parleur LCi Series In-Ceiling, soyez conscient de son poids (voir la fiche technique) et des tolérances de charge portante du matériel sur lequel vous l'installez. Assurez-vous également qu'il n'y a pas de montant, solive, fil électrique ou plomberie dissimulée dans le mur ou le plafond.

Si vous ne croyez pas être assez compétent ou ne possédez pas les outils nécessaires pour faire l'installation, consultez notre revendeur Polk ou un installateur professionnel.

Performance THX

Pour une performance THX supérieure, utilisez la grille en tissu ; régalez le commutateur «tweeter» à la position normal et le commutateur «distance du mur (Wall dist.)» à la position >2 (plus de 60 cm).

Longueur	Calibre
Jusqu'à 8 m	18 ou 16
Plus de 8 m	16 ou 14
mais moins de 15 m
Plus de 15 m	14 ou 12
mais moins de 22 m
Plus de 22 m	12

Vous aurez besoin de :

• Un crayon pour marquer l'endroit de l'installation.
• Une scie d'entrée, un couteau tout usage ou un outil permettant de couper du plaqué-platre ou autre matériel de mur.
• Un tournevis à tête Phillips (préférablement électrique).
• Une perceuse électrique avec mèche appropriée pour entamer l'embrasure (facultatif).

TEMPLATE

Tracez autour du gabarit.

TEMPLATE

Pratique l’embrasure à l’aide de l’outil approprié.

Profondeur de montage

83/4" (22.2 cm)

81/4" (21 cm) sur

placoplatre 1/2

Diamètre du trou

12 1/2" (31,75 cm)

Diamètre hors tout

Quoiqu’il ne soit pas absolument nécessaire, le système «Stud-Lock Mounting System» assure le rendement optimal des haut-parleurs LCi Series In-wall. Ce système de montage crée une plateforme rigide pour le LCi-RTS100, améliorant ainsi la netteté des graves en réduisant les vibrations structurelles indésirables.

Installation du système

Voir les instructions inclues avec chaque système «Stud-Lock Mounting System».

Note importante: Nouvelles constructions—si vous utilisez un support pré-construction, installez-le toujours avant d'installer le système «Stud-Lock Mounting System».

Si vous installez un support pré-construction (PB100) et un système d'installation «Stud-Lock Mounting System» (STL100), notez que le caisson du haut-parleur pourrait s'accrocher aux rebords du support pré-construction. Soulevez donc légèrement le caisson et poussez-le par-dessus le rebord du support jusqu'à ce que le haut-parleur soit bien ancré dans le mur.

FICHE TECHNIQUE

Modèle	LCi-RTS100
Amplification recommende (W/canal)	10-250 W
Impédance (nominale)	4 Ohms
Réponse en fréquences (+/-3dB)	50Hz → 27kHz (80Hz - 26kHz)
Efficacité (2,83V@1M)	92db
Poids du haut-parleur	12,5 lb

Ajustement des twetters

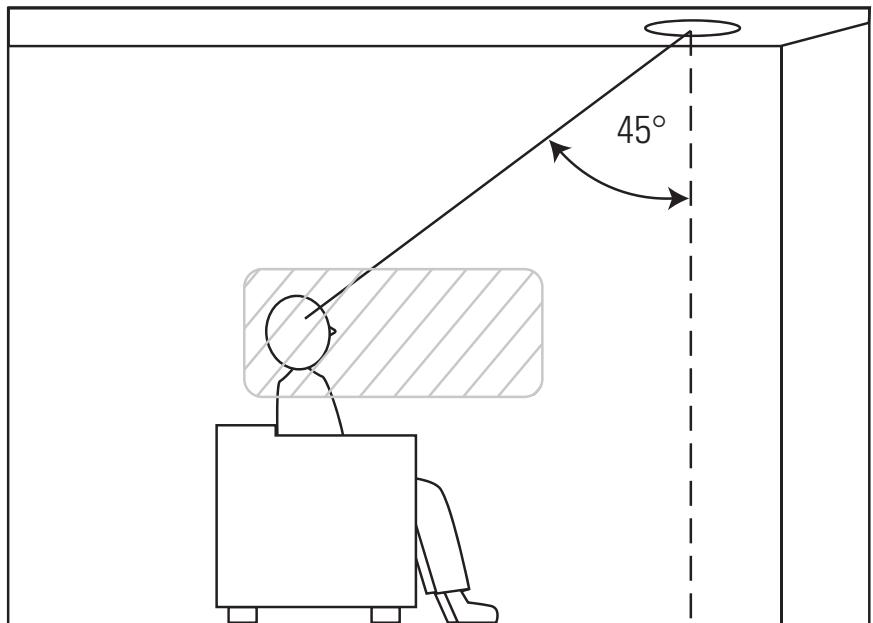

Si vous utilisez les haut-parleurs RTS100 Series In-wall comme haut-parleurs principaux/avant de cinéma maison, orientez les tweeters vers leur position d'écoute pour obtenir une image sonore précise et détaillée. Si les haut-parleurs sont utilisés comme haut-parleurs arrière/ambiophoniques installés au mur ou au plafond, orientez les tweeters vers leur position d'écoute si vous désirez des effets directionnels; si vous désirez une ambiance sonore plus diffuse, orientez-les vers la surface refléchissante la plus proche (mur adjacent ou plafond).

Note importante: Les haut-parleurs LCi Series In-wall ne sont pas blindés et ne devraient pas être installés à moins de 30 cm (1 pi) d'un téléviseur ou d'un écran vidéo.

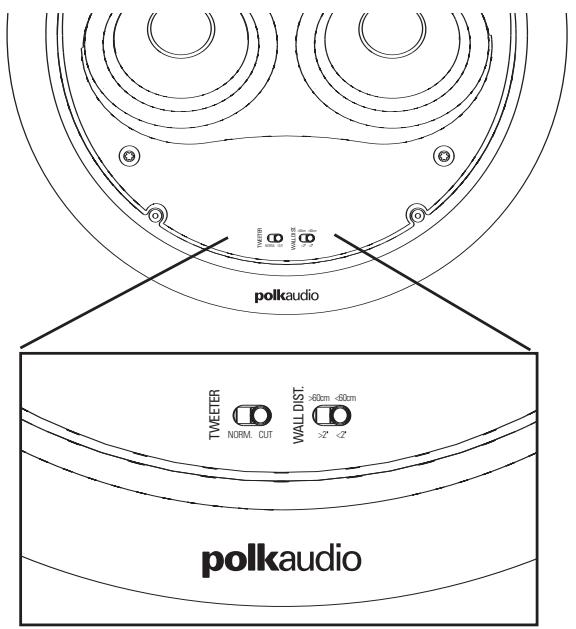

Commutateur 3DB du tweeter

Si les surfaces de votre salle d'écoute sont très refléchissantes (murs en placoplatre, planchers de bois franc, meubles non capitonnés...), le son pourrait vous sembler trop aigu. L'attenuateur du tweeter LCi (en position «cut») permet de compenser les caractéristiques refléchissantes de la pièce en réduisant le niveau du tweeter sans affecter sa réponse en fréquences. Le résultat est un son plus chaleureux, plus réaliste avec une image directionnelle plus précise.

Commutateur « distance du mur » (wall dist.)

Les haut-parleurs encastrés doivent leur rendement optimal lorsqu'installés à plus de 60 cm (2 pi) des murs latéraux. Si la disposition de votre pièce vous contraint à les installer à moins de 60 cm (2 pi) des murs latéraux, l'effet de proximité pourrait provoquer une crête indésirable de fréquences entre 50 et 200 Hz. Le commutateur «distance du mur» compense l'effet de proximité sans affecter la profondeur des graves. Le résultat est un son plus équilibré, plus naturel. Si le haut-parleur est installé à moins de 60 cm (2 pi) du mur latéral, réglez le commutateur «Wall dist.» à la position < 2'. La distance recommandée des haut-parleurs du mur latéral est 60 cm (2 pi).

Peinture de grilles

Le LCI-RTS100 est livré avec deux grilles, une en aluminium perforé et l'autre en tissu. La grille en aluminium peut être peinte tandis que la grille en tissu peut être teinte.

Outils requis:

1. Peinture de votre en aérosol (les grilles doivent être vaporisées).
2. Un trombone ou un tire-bouchon (pour retirer la grille en aluminium).
3. Du ruban-cache
4. Un cache-peinture (fourni, pour protéger les pièces qu'il ne faut pas peindre).

Préparation :

1. Séparez les éléments du haut-parleur. Si le haut-parleur n'est pas encore installé, la grille peut être retirée en poussant sur les vis des crampons pour éloigner la grille du haut-parleur depuis l'intérieur.
2. Retirez la toile qui revêt l'intérieur de la grille.
3. Lorsque vous peignez le cadre du haut-parleur, utilisez le cache-peinture fourni pour protéger les transducteurs et l'écran acoustique. Vous pouvez peindre un haut-parleur déjà installé dans un mur (p. ex. si vous repeignez la pièce); si vous n'avez plus les cache-peinture originaux, masquez bien les composants du haut-parleur avec du papier et du ruban-cache. Utilisez un trombone pour retenir la grille.

Peinture de la grille d'aluminium:

La grille des haut-parleurs LCi Series est enduite d'une peinture protectrice. Cette peinture constitue un après-ideal.

1. Peinture de la grille Note: La grille doit être peinte à l'aérosol. N'utilisez pas un pinceau car la peinture plus épaissée pourrait boucher les trous de la grille. Vaporisez la grille de minces couches de peinture. Si vous utilisez un compresseur ou un pistolet pulvérisateur, désissez le réglage le plus fin, le plus diffus. Assurez-vous de ne pas boucher les trous de la grille avec la peinture.
2. Lorsque la peinture est complètement sèche, remettez la toile à l'intérieur de la grille puis réinstallez la grille en la posant d'abord délicatement sur le cadre. En commençant par un coin, poussez petit à petit la grille dans son encoche tout autour du cadre. Soyez délicat, la grille peut être facilement déformée. Vous sentirez la grille «cliquer» en place.

Peinture du cadre:

1. Appliquez la peinture aux pièces non masquées. Appliquez deux minces couches ou plus.
2. Lorsque la peinture est complètement sèche, retirez les cache-peinture.

Note importante:

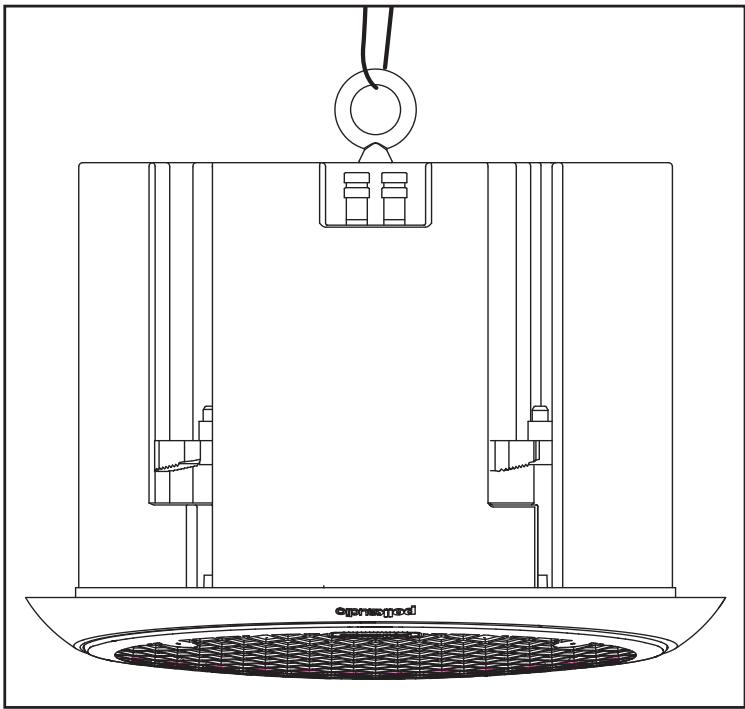

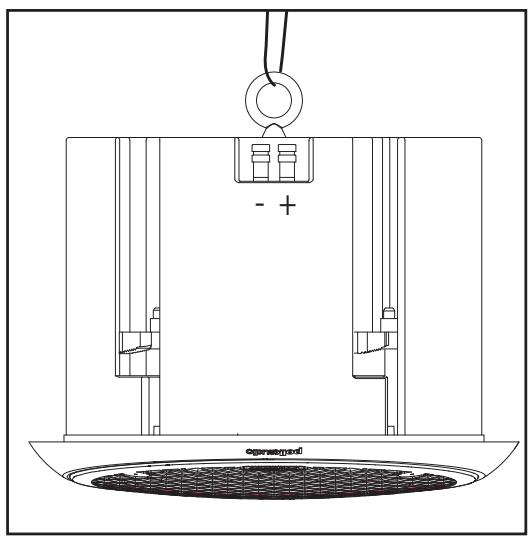

Le RTS100 est livré avec un boulon à l'œil qui doit être ancré solidement dans le plafond avant d'installer le haut-parleur. Utilisez du fil de longueur et de calibre appropriés lorsque vous installez un RTS100 dans un plafond.

Les avertissements sont permanents. Polk Audio Inc. ne peut être tenue responsable de perte d'ouïe, de blessure ou de dommages matériels causés par l'usage abusif de ses produits.

Tenez compte des recommandations suivantes et faites preuve de discernement lorsque vous contrôlez le volume:

• Limitez l'exposition prolongée à des niveaux sonores excédant 85 décibels (dB)
• Un volume sonore élevé dans une automobile peut nuir à la conduite sécuritaire.
• Vous êtes tenu de connaître les lois locales régissant le volume sonore mobile.

Pour plus d'informations sur les niveaux sécuritaires de pression sonore visitez www.polkaudio.com/education/article/SPL/.

Ou réferez-vous aux normes de la OSHA (Occupational Health and Safety Administration)

à l'adresse web: http://www.osha.gov/dts/osta/otm/noise/standards.html

La garantie de Polk Audio, Inc., n'est valide que pour l'acheteur au détail original. La garantie sera automatiquement annulée avant sa date d'expiration spécifiée si l'acheteur original vend ou transfère le produit à tout autre parti.

Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que le ou les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTRE PASSIF et CAISSON(S) de ce produit Polk Audio seront exemptes de tout défaut attribuable aux pièces d'origine et à la main d'œuvre pour une période de cinq (5) ans à partir de la date de l'achat au détail original chez un revendeur agréé Polk Audio.

En outre, Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que TOUT AMPLIFICATEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie de ce produit Polk Audio sera exempt de tout défaut attribuable aux pièces d'origine et à la main d'œuvre pour une période de cinq (5) ans à partir de la date de l'achat au détail original chez un revendeur agréé Polk Audio.

Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veuillez enregistrer votre nouveau produit en ligne à l'adresse web : www.polkaudio.com/registration - ou contactez le Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l'extérieur des E. U. : 410-358-3600) dans les dix (10) jours suivant la date de l'achat original. Assurez-vous de conserver votre reçu d'achat original.

Les produits doivent être expédiés dans leur carton d'expédition original ou dans un contenant équivalent. Le contrôle doit assurer tout risque de perte ou de dommage en transit.

Si, suite à l'examen du produit à l'usine Polk ou chez le marchand agréé Polk Audio, il est déterminé que la défectuosité est imputable aux matériaux d'origine ou à la main d'œuvre au cours de la période de la garantie spécifique, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplacera le produit sans frais additionnels et selon les conditions décrites ci-dessous.

Toute pièce ou produit remplacé devient la propriété de Polk Audio. Les produits réparés ou remplacés sous la garantie seront expédiés francs de port dans un délai raisonnable.

Cette garantie n'inclut pas le service ou les pièces nécessaires à la réparation des dommages provoqués par accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation commerciale, tensions supérieures au maximum prescrit pour l'unité, aspect visuel du meuble non directement attribuable à un défaut de pièces d'origine ou de main d'œuvre, ou par le service, la réparation, ou toute modification du produit qui n'a pas été autorisé ou approuvé par Polk Audio. Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié.

Cette garantie s'applique à toutes les dispositions garanties énoncées. Si la défectuosité de ce produit est imputable aux pièces d'origine ou à la main d'œuvre selon les conditions de la garantie exprimées ci-dessus, votre seul recours sera la réparation ou le remplacement selon les conditions décrites ci-dessus.

Dans aucun cas Polk Audio, Inc. pourra-t-elle être tenue responsable pour tout dommage accessoire ou indirect causé par l'utilisation ou par l'incapacité d'utilisation du produit, même si Polk Audio, Inc. ou un revendeur agréé Polk Audio, a été avisé de la possibilité de tel dommage, ou pour toute réclamation par tout autre parti.

Le logo THX® est une marque de commerce de la Société THX® Ltd enregistrée en certains états. Tous droits réservés.

5601 METRO DRIVE

BALTIMORE, MARYLAND 21215

800-377-7655 (OUTSIDE USA & CANADA: 410-358-3600)

WWW.POLKAUDIO.COM

« Polk Audio » est une marque de commerce de la Britannia Investment Corporation.
