MANUALE UTENTE LINKSTATION PRO DUO BUFFALO

Buffalo LinkStation Pro Duo (LS-WTGL/R1) Contenuto della confezione La ringraziamo per aver acquistato un dispositivo LinkStation Pro Duo di Buffalo. Contenuto della confezione: • LinkStation Pro Duo • Cavo Ethernet • Cavo di alimentazione • CD di installazione di LinkNavigator

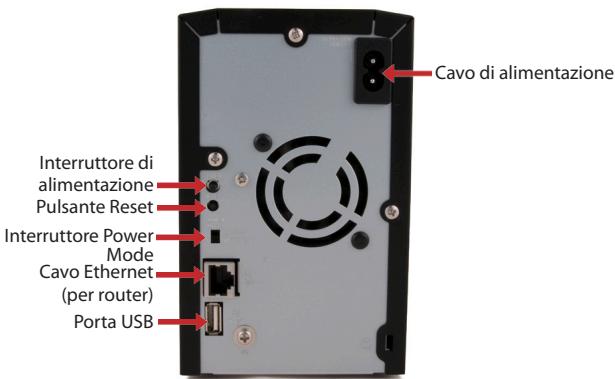

• Guida di installazione rapida • Garanzia Layout del pannello posteriore

Cavo di alimentazione

Interruttore di alimentazione Pulsante Reset Interruttore Power Mode Cavo Ethernet (per router)

Nota: lasciare l'interruttore Power Mode in posizione manuale fino al completamento dell'installazione.

Installazione del dispositivo LinkStation su PC

Inserire il CD di LinkNavigator nell'unità CD-ROM del computer. Se l'installazione non viene avviata automaticamente, è possibile eseguire questa operazione manualmente facendo clic su Start, quindi su Esegui.... Nella finestra di dialogo corrispondente, digitare d:\setup.exe (dove "d" corrisponde all'unità CD-ROM utilizzata). Premere OK per continuare (fig. 2).

Fare clic su Begin Installation (Avvia installazione) (Fig. 3) e selezionare l'opzione Easy Setup (Impostazione rapida) (Fig. 4). La procedura guidata consente di visualizzare l'installazione.

Fare clic sul pulsante Complete (Completa) per completare l'installazione del dispositivo LinkStation (Fig. 5).

Installazione del dispositivo LinkStation su Mac

Se si sta eseguendo il software su un Mac, aprire il CD e fare clic sull'icona LinkNavigator per avviare l'installazione (fig. 6).

Verrà avviata la procedura guidata (Fig. 7) e sarà visualizzato il processo di installazione.

Fare clic sul pulsante Complete (Completa) per completare l'installazione del dispositivo LinkStation (Fig. 8).

Congratulazioni. Il dispositivo LinkStation è pronto per essere utilizzato. Per ulteriori informazioni e per le opzioni di configurazione, consultare il Manuale per l'utente di LinkStation contenuto nel CD. 27

IT Utilizzo del dispositivo LinkStation con un PC con sistema 4 operativo Windows Se si sta utilizzando un PC con un sistema operativo Windows, sul desktop verranno visualizzate due nuove icone: Shortcut for LinkStation (Collegamento a LinkStation) e Buffalo NAS Navigator (fig. 9).

Il collegamento a LinkStation consente l'accesso diretto alle cartelle LinkStation. Share (Condividi) è la cartella principale in cui è possibile inserire file e cartelle. La cartella Info contiene una copia del manuale per l'utente (fig. 10).

Facendo clic sull'icona Buffalo NAS Navigator, viene aperto il client di LinkStation (Fig.11) che consente di visualizzare facilmente le informazioni di sistema relative a uno o più dispositivi LinkStation. Se si seleziona l'opzione Configuration Settings (Impostazioni di configurazione) nella scheda Setup (Imposta), viene visualizzata l'interfaccia utente per la configurazione delle impostazioni, in cui è possibile modificare le impostazioni del dispositivo LinkStation. Prima di eventuali modifiche, il nome utente predefinito è "admin" e la password è "password". Per ulteriori informazioni su Buffalo NAS Navigator e sull'interfaccia utente per la configurazione delle impostazioni, consultare il manuale per l'utente.

Utilizzo del dispositivo LinkStation con un Mac

Dopo l'installazione del software LinkNavigator, sulla Scrivania del Mac e sul Dock verranno visualizzate nuove icone. Il file LS-ProDuoSettings.txt contiene l'indirizzo IP del dispositivo LinkStation. NASNavigator è il client del dispositivo LinkStation (fig. 12).

Facendo clic sul NAS Navigator, viene aperto il client di LinkStation, (fig. 13). Questa operazione consente di visualizzare facilmente le informazioni di sistema relative al dispositivo LinkStation e modificarne le impostazioni. Per ulteriori informazioni su NAS Navigator di Buffalo consultare il manuale per l'utente.

Con le informazioni del file LS-ProDuoSettings.txt, (Fig. 14) è possibile eseguire facilmente la connessione al dispositivo LinkStation da qualsiasi computer presente nella rete locale.

IT Utilizzo del dispositivo LinkStation con un Mac

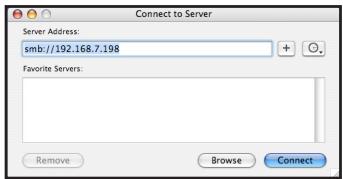

Dallo strumento di ricerca fare clic su Go (Vai), quindi scegliere Connect to Server (Connetti al Server). Nel campo relativo all'indirizzo del serevr immettere l'indirizzo IP di LinkStation nella forma smb://ipaddress (dove "ipaddress" è l'indirizzo IP di LinkStation) e fare clic su Connect (Connetti) (fig. 15). È possibile ottenere l'indirizzo IP di LinkStation dal file LS-ProDuoSettings.txt presente sul desktop.

Selezionare Guest e fare clic su Connect (Connetti). Nota: se sul dispositivo LinkStation sono state configurate autorizzazioni condivise, selezionare Registered User (Utente Registrato) e immettere le credenziali di accesso (fig. 16).

Selezionare share (Condividi) dall'elenco delle cartelle sul dispositivo LinkStation (fig. 17).

La condivisione verrà aperta. Verrà creato un collegamento sul desktop, come mostrato. 30

(2) SATA Connettore principale:

Supporto protocollo:

TCP/IP SMB, FTP (Condivisione dei file) HTTP (Gestione) NTP (Sincronizzazione ora)

Temperatura di esercizio:

0-35˚ C; 20-80% senza condensa

Marchio CE Questo prodotto appartiene alla classe B. In un ambiente domestico, può causare interferenze radio. In tal caso l'utente dovrà adottare le misure adeguate.

IT Informazioni sull'ambiente

• L'apparecchio acquistato richiede l'estrazione e l'impiego di risorse naturali per la sua produzione. • L'apparecchio può contenere sostanze nocive alla salute e all'ambiente. • Per evitare la dispersione nell'ambiente di queste sostanze e ridurre l'impiego di risorse naturali, consigliamo di adoperare il sistema di smaltimento più appropriato. • I sistemi di smaltimento consentono il riutilizzo o il riciclo appropriato della maggior parte dei materiali dell'apparecchio. • Il simbolo barrato del raccoglitore di rifiuti invita a utilizzare questi sistemi.

• Per ulteriori informazioni sui sistemi di raccolta, riciclo e riutilizzo, contattare l'ente amministrativo locale e regionale addetto allo smaltimento dei rifiuti.

Dettagli di contatto Indirizzo

Buffalo Technology UK Ltd 2 Bracknell Beeches Old Bracknell Lane Bracknell Berkshire RG12 7BW Regno Unito

Informazioni generali   E-mail

sales@buffalo-technology.com

Buffalo Technology offre un servizio di assistenza tecnica. in inglese, tedesco, francese, italiano e spagnolo. Per informazioni sugli orari di apertura e i numeri di telefono visitare l'indirizzo http://www.buffalo-technology.com/contact
