LINKSTATION PRO DUO - NAS-server BUFFALO - Gratis bruksanvisning og manual

BRUKSANVISNING LINKSTATION PRO DUO BUFFALO

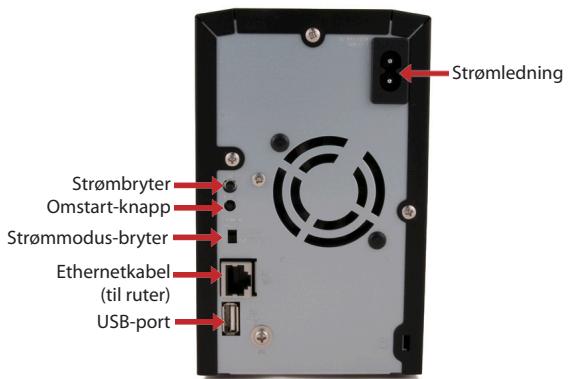

Oversikt over bakpanelet

1

Fig:1

Merk: La strömmodus-bryteren stå på Manuell til installasjorden er fullfört.

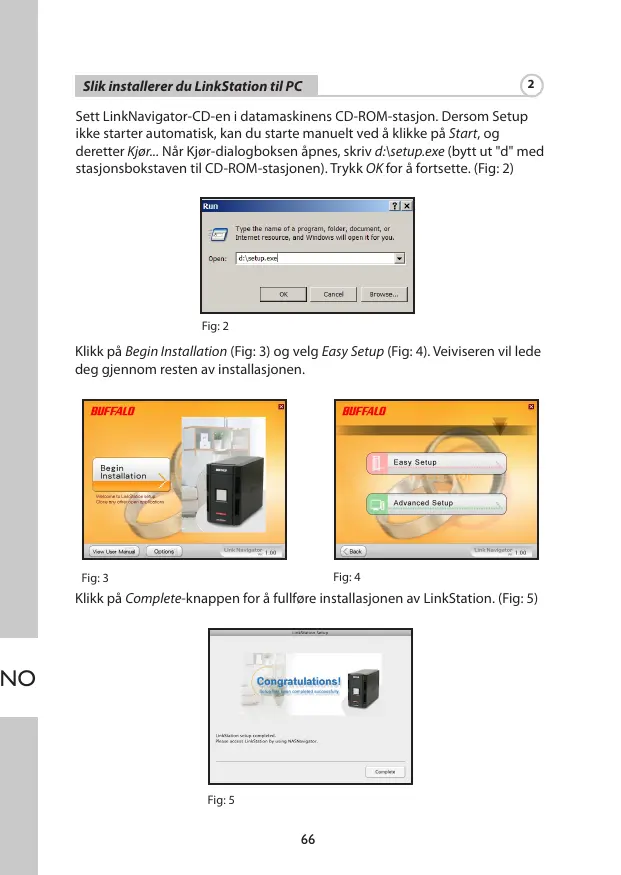

Sett LinkNavigator-CD-en i datamaskinens CD-ROM-stasjon. Dersom Setup 参数的 starter navigatisk, kan du starter manuelt ved à klikke på Start, og dereret Kjør... Nár Kjør-[dialogboksen Åpnes, skriv d:\setup.exe (bytt ut "d" med stasjonsbokstaven til CD-ROM-stasjonen). Trykk OK for Å fortsette. (Fig: 2)

Fig:2

Klikk på Begin Installation (Fig: 3) og velg Easy Setup (Fig: 4).Veiviseren vil lede deg gjennom resten av instalasjonen.

Fig:3

Fig:4

Klikk på Complete-knappen for Å fullføre installasjonden av LinkStation. (Fig: 5)

Fig:5

Dersom du vil installeré programvaren på en Mac, âpne CD-en og klikk på LinkNavigator-ikonet for â partir installasjonen. (Fig: 6)

Fig: 6

Dette vil starte veiviseren (Fig: 7) som leder deg gjennom installasjonen.

Fig:7

Klikk på Complete-krappen for Å fullføre installasjonen av LinkStation (Fig: 8).

Fig: 8

Gratulerer! LinkStationen din er klar til bruk! Les LinkStation User Manual på CD-en forå få mer hjelp eller lare mer om de forskjellige innstillingene.

Dersom du braker en PC med Windows som operativsystem, vil det ligge to nye ikoner på skrivebordet. Sinarveit til LinkStation og Buffalo NAS Navigator.

(Fig: 9)

Fig: 9

LinkStation-snarveien tar deg direkte til mappene på LinkStation. Share er hoved mappingsen som du kan legge filer og mapper i. Info inneholder en kopi av brukermanuelsen. (Fig: 10)

Fig:10

Buffalo NAS Navigator Åpner LinkStations klienverktøy. (Fig: 11) Her kan du enkelt se systeminformasjonen til LinkStation-en(e) dine. Dersom du klikker Setup og velger Configuration Settings,kommen du til innstlingermenyen. Der kan du endre LinkStations innstlinger. Før du endr dem, er brukernavnet "admin" og passordet "password". Les brukermanualen for mer informasjon om Buffalo NAS Navigator og innstlinger-menyen.

Fig:11

Etter at du har installert LinkNavigator-programvaren, vil det ligge nye ikoner på skrivebordet og i menylinjen. Filen LS-ProDuoSettings.txt[inneholder IP-adressen til LinkStation. NASNavigator er LinkStations klientverktøy. (Fig: 12)

Fig:12

Ved à klikke på NASNavigator Åpner du LinkStations klienverktøy. (Fig: 13) Dette lar deg enkelt se systeminformasjonen til LinkStation og endre innstillingene. Les brukermanualen for mer informasjon om Buffalo NAS Navigator.

Fig:13

Med informasjonen du finner i LS-ProDuoSettings.txt-filen (Fig: 14) kan du enkelt bogle deg til LinkStation fra en hvilken som helst maskin på lokalnettverket.

Fig:14

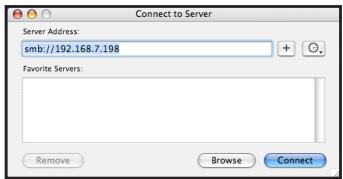

I Finder, klikk Go, og deretter Koble til Server. I Serveradresse-feltet, skriv inn LinkStations IP-adresse i fölgende format: smb://ipadresse (bytt ut "ipadresse" med LinkStations IP-adresse), og klikk på Connect. (Fig. 15) Du kan finite LinkStations IP-adresse i LS-ProDuoSettings.txt-pdfen på skrivebordet.

Fig:15

Velg Guest og klikk på Connect. Merk: Dersom du har konfigurert delingstillatelsen på LinkStation, velg Registeret User og skriv inn innloggingsinformasjonen. (Fig: 16)

Fig:16

Velg share fra listen over mapper på LinkStation. (Fig: 17)

Fig:17

Delingsmappen Åpnes. En kobling til den vil dukke opp på skrivebordet, som vist.

Tekniske spesifikasjoner

Dataoverføring:	10/100/1000 Mbps
Harddiskstasjoner:	(2) SATA
Hovedtilkobligspunkt:	RJ-45 (Ethernet)
USB-grensesnitt:	USB 2.0/1.1
Protokollstøte:	TCP/IP
	SMB, FTP (fildeling)
	HTTP (administering)
	NTP (tidssynkronising)
Strømforsyning:	intern; 100-240 V 50/60 Hz
Støttede client-operativsystemer:	Windows®2000, XP, Vista™
	Mac OS 10.3 eller nyere
StrømforbruK:	~32 W
Ytre mål:	100 x 163 x 225 mm
Vekt:	2,8 Kg
Driftstemperatur:	0–35 °C; 20–80 % ikke-kondenserende

Advarsel angäende CE-merket

Dette Produktet tilhører klasse B. Produktet kan foråsake radioforstyrrelser, og dette kan kreve at brukeren må iverksette tiltak deretter.

Miljoinformasjon

• Produktsjonen av utstyret du nettopp har kjøpt har krevd at naturressurser har blitt utvinnet og utnyttet.
• Utstyret kaninneholde skadelige substanser som kan paviske helse og miljo.
  For a unnga at disse substansene havner pa feil sted og skader miljoet, anbefaler vi at du leverer inn Produktet pa et sted som tar imot spezialavfall nár du ikke skal bruke det mer.
• Dersom du leverer inn spesialavfall på riktig sted, vil flest mulig av bestanddelene bl gjenbrukt ell resirkulert på en fornuftig mäte.
• Symbolet som bestär av en soppelkasse med kryss over, indikerer at du bør tenke over hvordan du kasserer produktet.

• Dersom du onsker mer informasjon om avfallsoppsamling, gjenbruk og resirkulering, ta kontakt med din nærmeste avfallsadministrajon.

Kontaktinformasjon

Adresse:

Teknisk brukerstotte:

Buffalo Technology kan tilby teknik brukerstotte på engelsk, tysk, fransk, italiensk og spansk.

For a finne ut om apningstider og relevante Telefon-numre, gā til:

http://www.buffalo-technology.com/contact

Tak, fordu har kobei en Buffalo LinkStation Pro Duo.

Pakkens indhold:

• LinkStation Pro Duo
• Ethernetkabel
• Strömkabel
• Installations-cd til LinkNavigator
• Hurtig installationsvejledning
• Garantikort

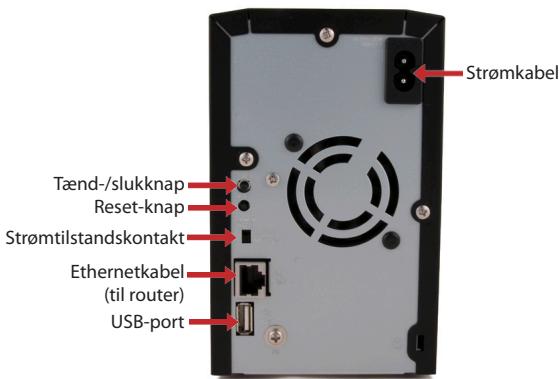

Bagpanelets indretning

1

Fig. 1

Tekniske specificationer

Dataoverførsel:	10/100/1000 Mbps
Harddiske:	(2) SATA
Hovedforbindelse:	RJ-45 (Ethernet)
USB-grænseflade:	USB 2.0/1.1
Protokolunderstøttelese:	TCP/IP
	SMB, FTP (fildeling)
	HTTP (administration)
	NTP (tidssynkronising)
Strømforsyning:	Intern; 100-240V 50/60Hz
Understøtte de clientoperativsystemer:
	Windows® 2000, XP, Vista™
	Mac OS 10.3 erler nyere
Strømforbrug:	~32W
Dimensioner:	100 x 163 x 225 mm
Vægt:	2,8 kg
Driftstemperatur:	0-55°C, 20-80 % (ingen kondensering)

CE-maerkninq
